М-Куб / M^3 (AMB Laboratories).

Рекомендуемые сообщения

Балансный точно раскачает и фостексы и одиссеи. Как вариант: клон от flux lab...


PC (foobar2000) >> iBasso D14 Bushmaster >> UE900

My music on soundcloud (Up to 32/192 .wav)

My music on bandcamp (Up to 24/192 .flac/.wav/.aiff)

Digital collection

CD's collection

Current:





DAC/Amp (portable): iBasso D14 Bushmaster

IEM: Logitech/Ultimate Ears UE900

IC: Audio-gd Balanced Interconnect Assembled Cable (1m)

S/PDIF Cable: Revelation Audio Labs Prophecy Cryo-Silver™ Reference S/PDIF Digital Link cable (BNC-RCA, 0.5m)

Power Cables: 2 x Oyaide EE / F-S 2.6 SE (Oyaide-037e/037) (1.5m)

Wall Socket: Furutech FT-SWS-D® Carbon

USB Cable: Artisan Silver Cables "Ultimate Silver Stream" pure silver USB A to USB B cable (cryo, 1.25m)

Hi-Fi Rack: MetalDesign MD 108-5



Last:





Headamp: Schiit Audio Mjolnir

DACs: Audio-gd NFB-10SE, Matrix Audio X-Sabre

DAPs: QLS Electronics QA350, Colorful Colorfly CK4

Headphones: AKG K27i, Sennheiser HD280, Sennheiser HD595, HiFiMan HE-300 Rev.1, HiFiMan HE-6, HiFiMan HE-400i, Sennheiser HD800

Headphone Cables: Revelation Audio Labs Cryo-SilverReference Headphone cable (HE-Series, 4-pin XLR balanced, 3m), Artisan Silver Cables "Silver Dream" Mark 2 (cryo, HE-Series, 2 x 3-pin XLR balanced, 3m)

IEM: HiFiMan RE-0

USB-S/PDIF Converter: Anedio U2

S/PDIF Cable: Audio-gd Canare Coaxial Cable

IC: Revelation Audio Labs Paradise Cryo-Silver™ Reference Balanced Interconnect cable (0.5m)



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@bodom78, раскачает всё, кроме HE6, которые тоже звучать будут, но плохо.



p.s. Flux балансный только от балансного источника, от обычного работает не в балансе и мощи много меньше.


Тракт: Topping E30II+Topping EHA5+Perun Ultimate

Спойлер

Было: Источники/ Dac LynxD47, Dac6v2SergioT, Energy Audio DAC wII, Arkhipov`s Laboratory DAC 1541, Arkhipov`s Laboratory DAC 56TTF, Audio-GD NFB-10ES, E-MU 1010 PCIe, DAC PegasusII+Amp, Audio-GD NFB11.32, E-MU 0202 USB, Philips CD304, DAC Raptor "AK4399"(Energy Audio), dac/amp S-AudioSystems Focus 2, Fiio K5 Pro AKM, SMSL SU-1. Усилители/ Stax SRM-006t, STAX SRM-313, SRM-717, KGSS, Demograf Tantal, Beta22 (Energy Audio), Lynx HA61, "Семигор", Alt №1 Element, Arkhipov`s Laboratory Universal EL, Arkhipov`s Laboratory Melo St/Lux, Audio Energy Mod3 С, Laconic Lunch BOX HA-06 PRO, Stax SRM-212. Наушники/ STAX SR-507, STAX SR-303, STAX SR-007, STAX SIGMA, HiFiMAN HE-6, Hifiman HE-4, Hifiman HE-400, Audez e LCD-2 v.1, Sennheiser HD 800, Sennheiser HD 600 (Natural Sound), Audio-Technica ATH-W1000X Grandioso, JVC/Victor HP-DX1000, AKG K701, AKG K550, SONY MDR-MA900, GRADO SR 80i, Alessandro Ms Pro, Takstar hf-580, Cooyin sr-70, Hifiman Edition XS, Snorry Jolule, Stax Sr-202, Stax Sr-003, Perun Live Sound, Perun Ultimate. Слушал: DAC Helios153 (Energy Audio), Arkhipov's Laboratory DAC 63, Audio-GD NFB-10WM, Audez e LCD-2 v.3, Shure SRH-1840, Sennheiser HD 650, Sony MDR-CD3000, German Maestro GMP 400, BEYERDYNAMIC T5P, STAX SR-407, Stax Omega, STAX SR-009, Phenomenon Canorum

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

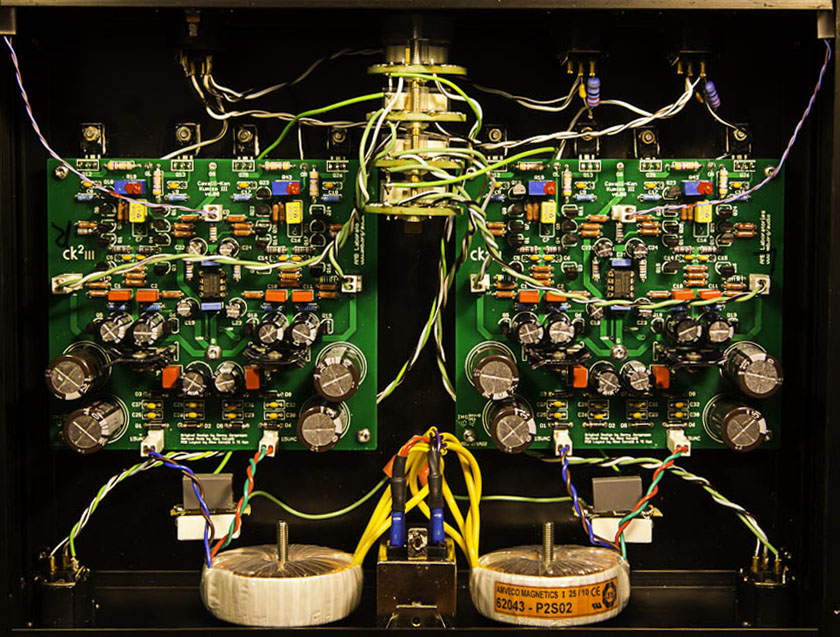

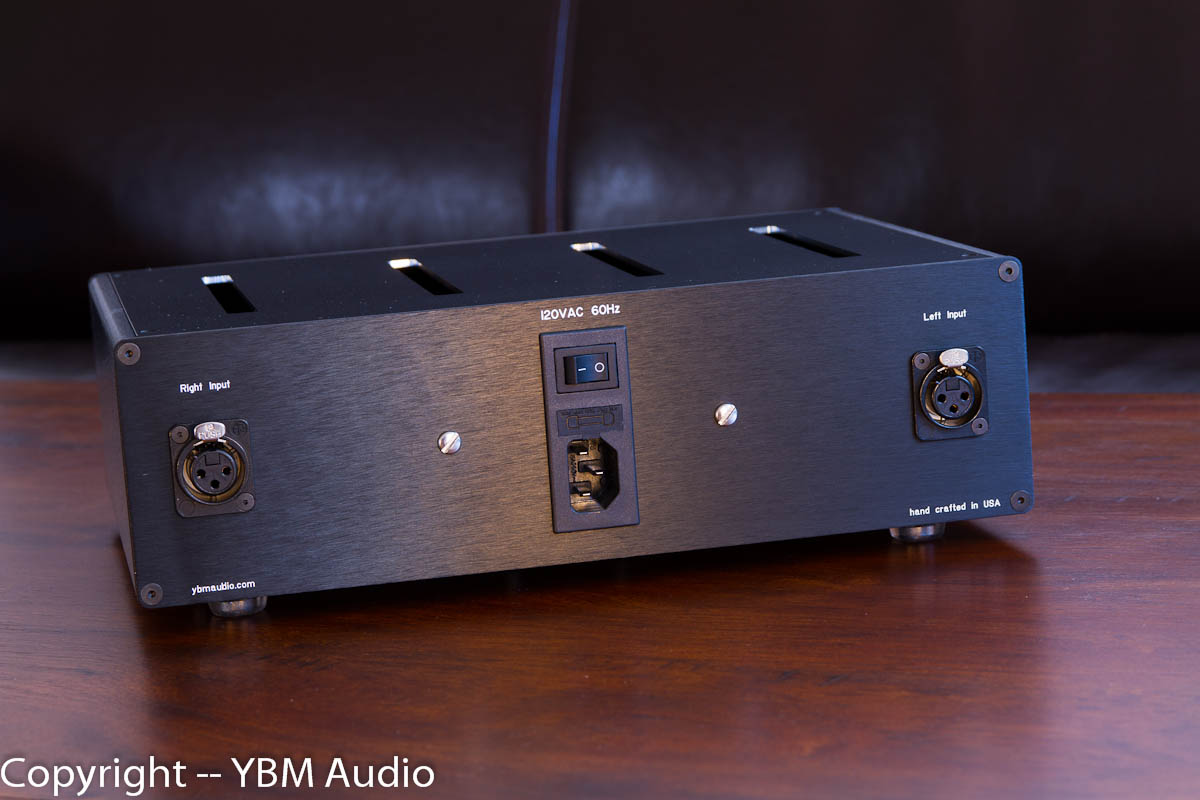

А кто нибудь имел дело с CK²III? ссылка Интересуюсь балансной версией.

Есть в некоторой перепективе желание начать с обычной и закончить балансной.


Если усилить го***, получится усиленное го***.©longrun

Мало кто представляет себе, сколько мошенников и безумцев населяет ничейную зону между современной наукой и психиатрическими лечебницами. (С) С.Лем "Глас господа"

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Обычная закончена. Обкатывается.

Из того, что сразу бросилось в уши - очень хороший объем. За сцену не могу пока сказать. Еще не понял общий характер звучания до конца. есть некоторые спорные моменты.

Да, объем шикарнейший. Сцена - очень, очень неплоха. Потихоньку разыгрывается.

Изменено пользователем lyoha

Если усилить го***, получится усиленное го***.©longrun

Мало кто представляет себе, сколько мошенников и безумцев населяет ничейную зону между современной наукой и психиатрическими лечебницами. (С) С.Лем "Глас господа"

  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Немного модифицировал мой М3 mod A от Энергетика. Поводом послужили эпические треды на вегалабе о питании ЦАП и диодах Шоттки. В вторичку были установлены снабберные цепи, по одной на обмотку. 1 мкф/12 Ом . Это увеличило ясность звука. Затем я установил в первичную обмотку два резистора (последовательно с обмоткой) по 100 Ом. Это улучшило звук гораздо сильнее чем

только от установки снабберов. Увеличилось разрешение на высоких и средних, четкость баса. Правда пришлось уменьшить величину резисторов до 2х50 Ом / 2Вт. В связи с тем что в сети у меня 215В и 2х100 сажали напряжение на первичке до 200В. Конструкция М3 mod A от Энергетика такова что все эти модификации делаются очень легко. Времени занимает немного а пользы целый вагон.




Versus Audio MP >>> Resonessence Labs Invicta Mirus >>> Усилитель от victorvvo (двухтактный на октальных лампах) >>> Stax SR-007МК2 SZ3



Yamamoto HA-03 >>> Victor HP-DX 1000 / Audio Technica ATH-W5000 / Grado PS1000

Было:

Fostex HP-A8

Arkhipov's Laboratory DAC 1541

NAD M51



Регенератор 220V CSE RK-100



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

. Затем я установил в первичную обмотку два резистора (последовательно с обмоткой) по 100 Ом. Это улучшило звук гораздо сильнее чем только от установки снабберов.

А какой физический смысл этой переделки? Подозреваю, что трансформатору легчает, но может что-то еще..

TDA1541, KGSSHV Carbon, SR-009 and the music was electric

Продам Wa6Se maxxed.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Во первых да, ток в первичке трансформатора принимает более синусоидальный вид.

Во вторых, ток дозаряда конденсаторов сразу после открытия диодов моста ограничен.

У вас ведь усилитель с выпрямителем на кенотроне? Вот здесь похожий физический смысл.

Ограничение тока, увеличение внутреннего сопротивления источника постоянки.

Для полного применения этого твика надо трансформатор с вторичкой 2х12 заменить на 2х14

и подбором резисторов в первичке добиться нужного напряжения. После диодов моста надо

поставить резисторы 0.5 - 1 Ом. К сожалению я ограничился только резисторами в первичке.

Кстати, при повышенном сетевом тоже неплохо поможет трансформатору.

Все эти техрешения родом с вегалаба. После тех тредов о питании ЦАП резисторы во вторичке

и снабберы появились в изделиях LINX'a , резисторы в первичке - в ЦАП RAPTOR .




Versus Audio MP >>> Resonessence Labs Invicta Mirus >>> Усилитель от victorvvo (двухтактный на октальных лампах) >>> Stax SR-007МК2 SZ3



Yamamoto HA-03 >>> Victor HP-DX 1000 / Audio Technica ATH-W5000 / Grado PS1000

Было:

Fostex HP-A8

Arkhipov's Laboratory DAC 1541

NAD M51



Регенератор 220V CSE RK-100



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

И кстати таки да, мысли поковырять питание появились после экспериментов с сетевым кабелем. После установки супры 2.5 кв мм звук стал лучше. Но после установки резисторов он стал еще лучше.




Versus Audio MP >>> Resonessence Labs Invicta Mirus >>> Усилитель от victorvvo (двухтактный на октальных лампах) >>> Stax SR-007МК2 SZ3



Yamamoto HA-03 >>> Victor HP-DX 1000 / Audio Technica ATH-W5000 / Grado PS1000

Было:

Fostex HP-A8

Arkhipov's Laboratory DAC 1541

NAD M51



Регенератор 220V CSE RK-100



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
http://www.vegalab.r...го-усилителя-М3

viewtopic.php?f=88&t=12134&start=150

И еще в начале этой темы (или кажется в теме "схемотехника усилителей для наушников" когда labat только начал собирать м куб.

Земляной канал обязателен в М^3 с его родным БП. Это неоспоримый факт. По моему имхо он необязателен в случае применения в качестве БП сигмы22 например.



А в случае его использования с БП sigma11("половинка" от sigma22) земляной канал обязателен?



И еще вопрос по этому усилителю - как он ведет себя с низкоомными "ушами" типа AT ATH-AD900 например?


Дом: Yamaha NP-S2000 [firmware rev. 3.05] Cayin iDAP-6 -> SMSL VMV D2 -> Luxman P-1 / Schiit Mjolnir 3 (balanced)-> AT ATH-AD900 / Sennheiser HD800 [S/N 27920]

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
А в случае его использования с БП sigma11("половинка" от sigma22) земляной канал обязателен?

сигма11 и есть его родной БП.




HTPC -> Bolero -> Lynx D47 -> Beta22(clone) -> Sennheiser HD 650 / Audez`e LCD2 / HE-400

http://www.energyaudio.ru



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@energetik, Сколько сейчас стоит М^3 в обыной комплектации?


DT990pro, К612

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

сигма11 и есть его родной БП.



Извиняюсь, не заметил, действительно на сайте amb.org рекомендуют именно его. Там просто в самом начале написано, что



The default recommendation is a regulated 24V DC power supply, that could support 0.5A of continuous output current.



То есть типа любой дешевый "адаптер" на 24В/0.5А в принципе подойдет.


Дом: Yamaha NP-S2000 [firmware rev. 3.05] Cayin iDAP-6 -> SMSL VMV D2 -> Luxman P-1 / Schiit Mjolnir 3 (balanced)-> AT ATH-AD900 / Sennheiser HD800 [S/N 27920]

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@energetik, Сколько сейчас стоит М^3 в обыной комплектации?

я не собираю сейчас М3. У меня есть модификация этого усилителя, но он уже не может называться М3.




HTPC -> Bolero -> Lynx D47 -> Beta22(clone) -> Sennheiser HD 650 / Audez`e LCD2 / HE-400

http://www.energyaudio.ru



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

То есть типа любой дешевый "адаптер" на 24В/0.5А в принципе подойдет.

Подойти то подойдет, но кач-во питания усилителя очень важно.


Ваяю AMB Beta22, KG Dynahi, KG Dynalo, KG Krell KSA5, KG CFA, KGSSHV Carbon, KGST, KG Grounded grid, KG Blue Hawaii, STAX SRM-T2 и т.д.

Наушники: Sennheiser HD800/HD800S/Hifiman HE-500/HE-5XX/Audeze LCD-XC/Fostex TH900mk2/Sennheiser IE-80S

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

То есть типа любой дешевый "адаптер" на 24В/0.5А в принципе подойдет.

"Regulated" означает стабилизированный. Дешевые адаптеры не имеют схемы стабилизации напряжения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Спецы, объясните еще по кубу - он относится к типу усилителей "с нулевым сопротивлением и с ограничением по току" или "с ненулевым сопротивлением и с ограничением по току"(типы взяты отсюда )?. И какое ограничение по току у него? На amb.org в хар-ках сказано только, что выдает он 2 W в 8 Ом или 0.6 W в 33 Ом(имеется ввиду "стандартный" вариант с AD8610), про ток вообще ничего не нашел.(или про мощность на сопротивлении 300-600 Ом). Может где-то есть его график зависимости макс. напряжения от сопротивления нагрузки?


Дом: Yamaha NP-S2000 [firmware rev. 3.05] Cayin iDAP-6 -> SMSL VMV D2 -> Luxman P-1 / Schiit Mjolnir 3 (balanced)-> AT ATH-AD900 / Sennheiser HD800 [S/N 27920]

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Спецы, объясните еще по кубу - он относится к типу усилителей "с нулевым сопротивлением и с ограничением по току" или "с ненулевым сопротивлением и с ограничением по току"(типы взяты отсюда )?. И какое ограничение по току у него? На amb.org в хар-ках сказано только, что выдает он 2 W в 8 Ом или 0.6 W в 33 Ом(имеется ввиду "стандартный" вариант с AD8610), про ток вообще ничего не нашел.(или про мощность на сопротивлении 300-600 Ом). Может где-то есть его график зависимости макс. напряжения от сопротивления нагрузки?

В формулу подставьте просто P (мощность) = V^2/R.

Максимальное напряжение с AD8610 по спекам 4,6Vrms.

На сопротивление 300Ом мощность будет 4,6^2/300 = 0,07Wrms.

Ограничение по току вам зачем? Это больше относиться к плате питание q11, но у нее специально по задумке автора нет ограничения по току - она просто перегреется (с наушниковой нагрузкой это невоозможно). А вообще, ток считается по закону Ома.


Ваяю AMB Beta22, KG Dynahi, KG Dynalo, KG Krell KSA5, KG CFA, KGSSHV Carbon, KGST, KG Grounded grid, KG Blue Hawaii, STAX SRM-T2 и т.д.

Наушники: Sennheiser HD800/HD800S/Hifiman HE-500/HE-5XX/Audeze LCD-XC/Fostex TH900mk2/Sennheiser IE-80S

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В формулу подставьте просто P (мощность) = V^2/R.

Хотелось бы понять даже не мощность, а какое напряжение он способен выдать в 300 Ом. Максимальные 4.6В? Ведь в зависимости от типа усилителя реальное макс. напряжение на такой нагрузке может быть другим(почему и хотелось бы график увидеть). У него график - вообще горизонтальная прямая что ли? Видимо все таки на низких сопротивлениях это не так, по этой ф-ле не выходит на 8 омах 2 Вт, то есть имеется все же спад до опр-ного сопротивления как минимум. Возможно, максимум как раз на 33 Омах, а дальше уже горизонтально идет на уровне 4.6В?

Изменено пользователем dad

Дом: Yamaha NP-S2000 [firmware rev. 3.05] Cayin iDAP-6 -> SMSL VMV D2 -> Luxman P-1 / Schiit Mjolnir 3 (balanced)-> AT ATH-AD900 / Sennheiser HD800 [S/N 27920]

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Подниму-ка тему.



Недавно приобрёл на барахолке AMB M3 сборки YBM Audio. 2 блока (усилитель + БП σ11), корпуса весьма солидные, стенки толстые, нагрев невелик. Без бас-буста, но с переключателем Gain. Сегодня решил подробнее изучить усилок: вскрыл, измерил напряжение БП - получилось 30 В, ток покоя при открытом корпусе - 80 мА. Увидел, что максимально допустимым для 30 В БП является ток покоя 120 мА, и решил поднять. Остановился пока на 115 мА при нагреве в закрытом корпусе (около 130 мА при открытом) для каждого канала. Тепловыделение, конечно, увеличилось, но ожидал худшего. Пока тестирую в таком режиме. На мой ух, изменения не столь велики, чуть выросла детальность и динамика, лишней резкости (как отмечали некоторые) не появилось, ВЧ подаются ненавязчиво, бас глубокий, сцена объёмная. Основной вклад в звучание вносит сам факт наличия усилителя в системе. :)

Изменено пользователем GigArt

Система GigArt | Мои обзоры

Наушники: Sennheiser HD650 | HIFIMAN HE400i | AKG K612 PRO | Philips HP195 | Ritmix RH-508 | Logitech Ultimate Ears 600

Акустика: JBL 305P MKII

Аппаратура: Schiit Hel | Garage1217 Project Polaris



В прошлом:



Владел

Наушники: Sennheiser HD58X Jubilee Massdrop | beyerdynamic DT 770 PRO 80 Ohm | AKG K712 PRO | Fostex TH600 | Takstar Pro 80 | Creative Aurvana Live | HIFIMAN HE4 | Ritmix RH-145 PRO | Fischer Audio Evolution

Аппаратура: Behringer Ultramatch Pro SRC2496 | Alt N1 Element | OTL Tube Headphone Amp by Danfi | AMB M3 by YBM Audio | JDS Labs ODAC\O2 | Lynx HA-61 | Lars Audio DAC1 MK2 | Neotech NEI-5003 | Asus Xonar Essence ST



Слушал

Наушники: Fostex TH-X00 | AKG K545 | ТДС-15 Supermod by Snorry | Fostex T50RP by Snorry | HIFIMAN HE560 | beyerdynamic DT 880 32 Ohm | beyerdynamic T1 rev. 1 | ТДС-7 by Snorry | ТДС-15 by Snorry

Аппаратура: FiiO X1 rev. 1 | Yulong U200 | Yulong ADA1 Wi-Fi | Matrix M-Stage HPA-2 Classic



  • Нравится 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Всем привет!

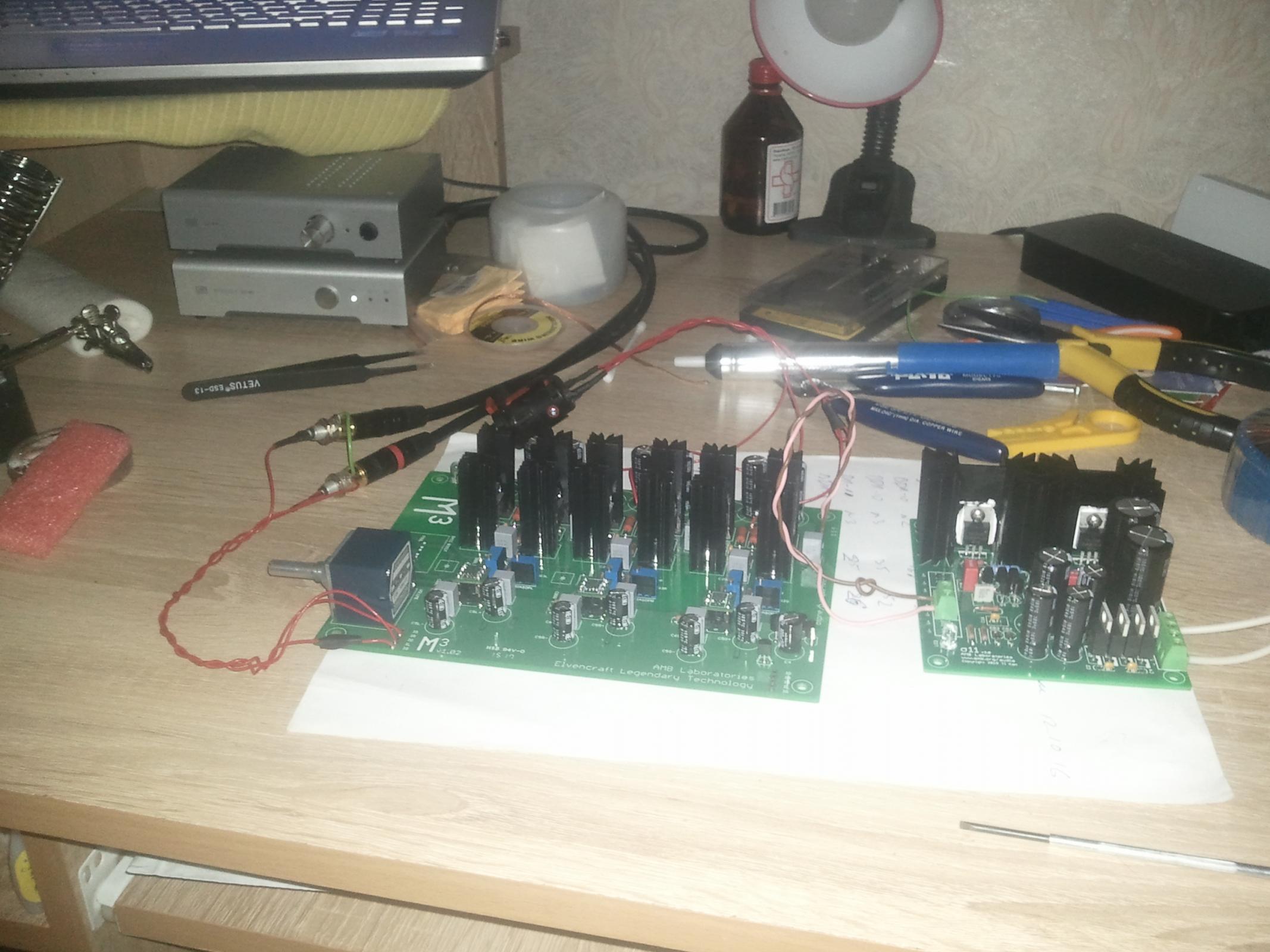

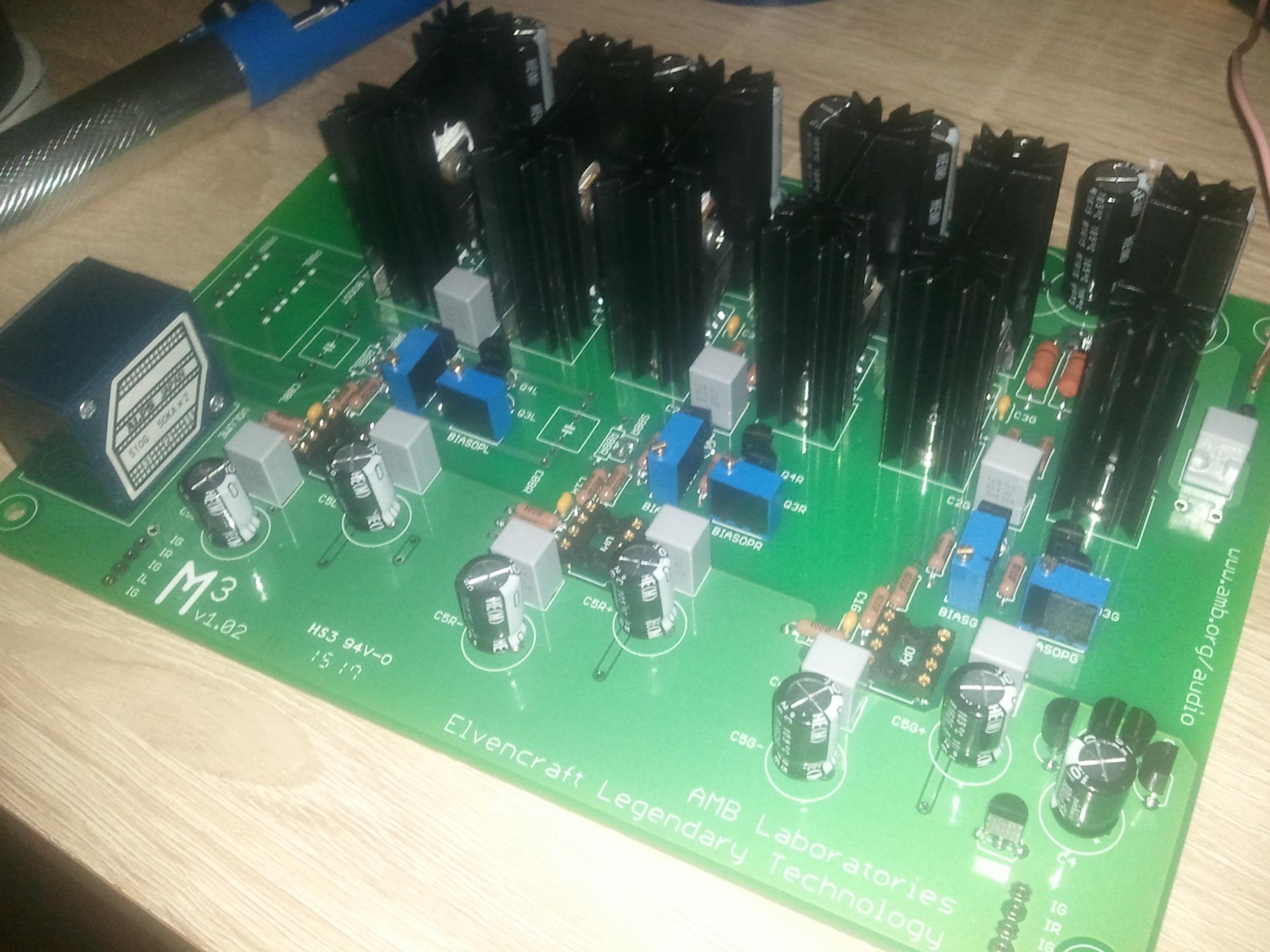

Хочу поделиться своими успехами в сборке м3 с сигмой11.

Почти все детали заказывал на mouser. Пары полевиков и wima mks2 - на amb.



Характеристики:



Напряжение сигмы 24в

Опампы AD8610AR

Электролиты обычные ничиконы UHE

Резисторы RN55

КУ был по умолчанию 11, но снизил до 5. Для моих th-x00 можно еще меньше.

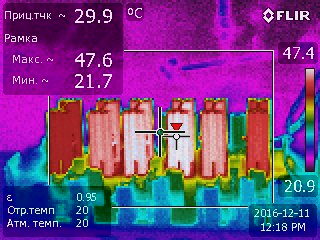

Ток покоя 100 мА.

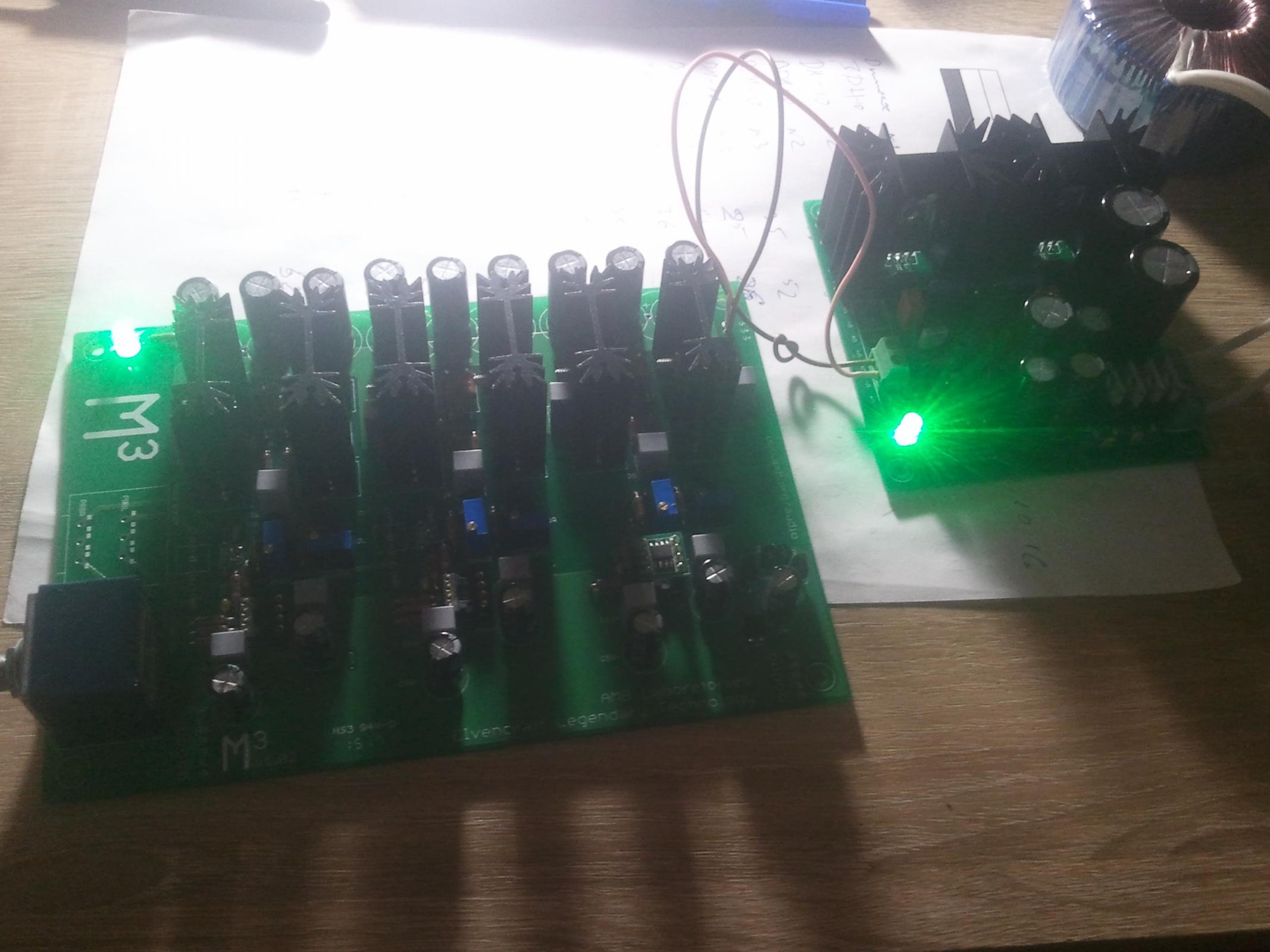

Собрал все за два вечера, завелось с первого раза. Уши заиграли на качественно новом уровне (до этого был вали). Жду коробки хаммонд и буду упаковывать.

Это мой первый diy проект. Очень доволен результатом. Следующий шаг - цап. Скорее всего гамма1+гамма2. Хотя разница с моди2 наверное будет незначительной)









  • Нравится 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
