Питание аппаратуры.

[pollar 8 808]

да отделите вы землю аппарата от трансформатора и две трети проблем испарится..демагогию развели тут

Ок



Вы зачем нам этот ужас показываете???

А мне нравится! Хорошо смотрится ( хорошо, что не у меня )

[sewerin 232]

Просто интересно, как можно слушать сетевики и регенераторы, а аккумуляторы при этом не слушать?

Акб тоже слышны, но всё познаётся в сравнении.

[Rutger 15 744]

@sewerin,Вы не думали о том, что может стоит Вам создать свою ветку, где полностью и подробно описать питание всей аудио-системы от аккумуляторов? По крайней мере, все в их защиту будет именно в одной теме. Скажем так, большинство с интересом прочитают Ваш опыт, руководством к действию это вряд ли будет, но как вариант ознакомления с этой, достаточно специфической темой (именно в объемах всей системы) на практическом опыте другого человека, почему бы и нет...

Изменено 10 ноября, 2015 пользователем Rutger

[PXC 450 410]

Просто интересно, как можно слушать сетевики и регенераторы, а аккумуляторы при этом не слушать?

Акб тоже слышны, но всё познаётся в сравнении.

Верно. Сравнивать нужно. А пока этого никто не сделал и смысла обсуждать что лучше нет никакого.



АКБ имеют свою окраску, искажения - каждый тип свои. Об этом все ветки об их обсуждениях пестрят.



А фильтр (вот тот же Isotek Aquarius) не дает окраски и искажений (т. е. звук с ним становится именно лучше, с технической точки зрения). Так что его "послушать" нельзя, можно только услышать его эффективность работы (результат).

[pinh0le 10 938 23 Тракты]

Да, интересуют детали!



График доливки кислоты, меры по нейтрализации паров и солей тяжелых металов, показатели становой тяги и т.п.

А вдруг, в самом деле, кто-то повторять будет.

[SharapoFF 4 602]

Да, интересуют детали!



График доливки кислоты, меры по нейтрализации паров и солей тяжелых металов, показатели становой тяги и т.п.

А вдруг, в самом деле, кто-то повторять будет.



Щас жди, напишет. Еще и марки кислоты обсуждать начнем, чем они там по госту отличаются.



[pm325 46]

Кстати, есть еще прецедент: в компании "Стереоправда" был изготовлен аккумуляторный источник питания PSA 312 для MSB Analog DAC. Видимо в единственном экземпляре.

Изменено 10 ноября, 2015 пользователем pm325

[SharapoFF 4 602]

Кстати, есть еще прецедент: в компании "Стереоправда" был изготовлен аккумуляторный источник питания PSA 312 для MSB Analog DAC (http://forum.stereopravda.ru/viewtopic.php?f=10&p=1031). Видимо в единственном экземпляре.



За те деньги, за которые они его изготовили, сам ДАК (в ранге "стоимость отдельных компонентов устройства") стал "приблудой" а блок питания "фичей", ибо оказался чуть ли не дороже самого "основного агрегата".

Типичный пример "Российсий Хай Енд - бессмысленный и беспощадный".

[pm325 46]

Так речь только о самом факте и отношение цена/качество не обсуждается, т.к. не серийное производство. Большинство согласны с тем, что классическая схема "регенератор + фильтр" наиболее жизнеспособна.

[Александр Карелин 3 723]

"Российсий Хай Енд - бессмысленный и беспощадный".

вот кстати на след неделе РосХЭ-2015 и МосХЭШ-2015 в одни дни фактически

[sewerin 232]

Кстати, есть еще прецедент: в компании "Стереоправда" был изготовлен аккумуляторный источник питания PSA 312 для MSB Analog DAC. Видимо в единственном экземпляре.

Там было всего 3 или 4 контура. Они хотели сделать универсальный БП, но поняли на каком то этапе, что это невозможно. Т.е. аксиома - хочешь АКБ питание - лезь в аппарат и отказывайся от заводской гарантии.

Один пользователь МСБ Аналог Дак (С. Лебедев) долго и нудно переписывался с персоналом МСБ и Стереоправды, и таки сделал с их помощью и "Высочайшего Разрешения" 6 контурный акб-БП для своего ДАКа. Влетело в копеечку, именно "политика"; аккумы в сравнении с гарантией стоят копейки.

Звучит, по его словам, лучше сети. А уж у него то парк фильтров/cетевых кабелей/регенераторов/ИБП и т.т. практически абсолютный.

Это при том, что не трогались стабилизаторы и шунтирующие ёмкости на плате. Просто прикрутили где надо 12 проводков.

[OWL 500]

@pinh0le,

если действительно надо то могу рассказать как намотать хороший трансформатор, это если сами будете

делать, подробно тут все описывать смысла не вижу т.к. опять начнется дискуссия на 50 страниц и спорить

нет ни малейшего желания. Готовых хороших не бывает, на заказ может быть и сделают но я не знаю

кто делает действительно хорошо и относительно недорого.

[SharapoFF 4 602]

@pinh0le,

Батюши - светы, человеку трасик нужен моторчик в вертушке запитать, который диск крутит. Зачем ему заказной трансформатор??? Обычный японский понижающий (по моему и у нас даже здесь в объявлениях есть) - за глаза.

Как там у классиков? Не, такой хайендный хайенд нам не нужен...

[sewerin 232]

Как там у классиков? Не, такой хайендный хайенд нам не нужен...

В хайэнд играют настоящие мужчины,

Трус не играет в хайэнд!))) (поётся шёпотом Б. Моисеева)

[Максим_В. 81]

Любителям аккумуляторов. Дайте данные по внутреннему сопротивлению рекомендованных вами батарей .

[sewerin 232]

Чем меньше, тем лучше. Постоянный допустимый ток потребления должен превышать фактический ток хотя бы раз в 10.

Например, 75 Ач авто АКБ, на частоте работы стратера (50-100 Герц) даёт 900А, т.е. внутреннее около 28 милиом (батарей то две).

Но если после АКБ стоит ещё фарада Самвы + ёмкости поменьше, то R падает до единиц миллиом в достаточно широкой полосе.



Если Вам не трудно, смоделируйте, пожалуйста, работу С_1-----> L------> С_2 фильтра для питаний транзисторного усилителя с током покоя 3А, питание +-25.

На предмет оптимальных значений С_1 и C_2.

Дроссели 0.7 ом, 100 мГн, 4.6А.



Чисто минимизировать пульсации я могу, но тут речь об апериодичной ПХ. Не хочется нарваться на колебательный контур

[Максим_В. 81]

Офф все это из разряда экзертизов..Мне лично это не нравится. 2моста сделать и развязать землю аппарата от сети и мудрить нечего.Это ИМХО.

[александр шумилов 428]

если действительно надо то могу рассказать как намотать хороший трансформатор, это если сами будете

делать,

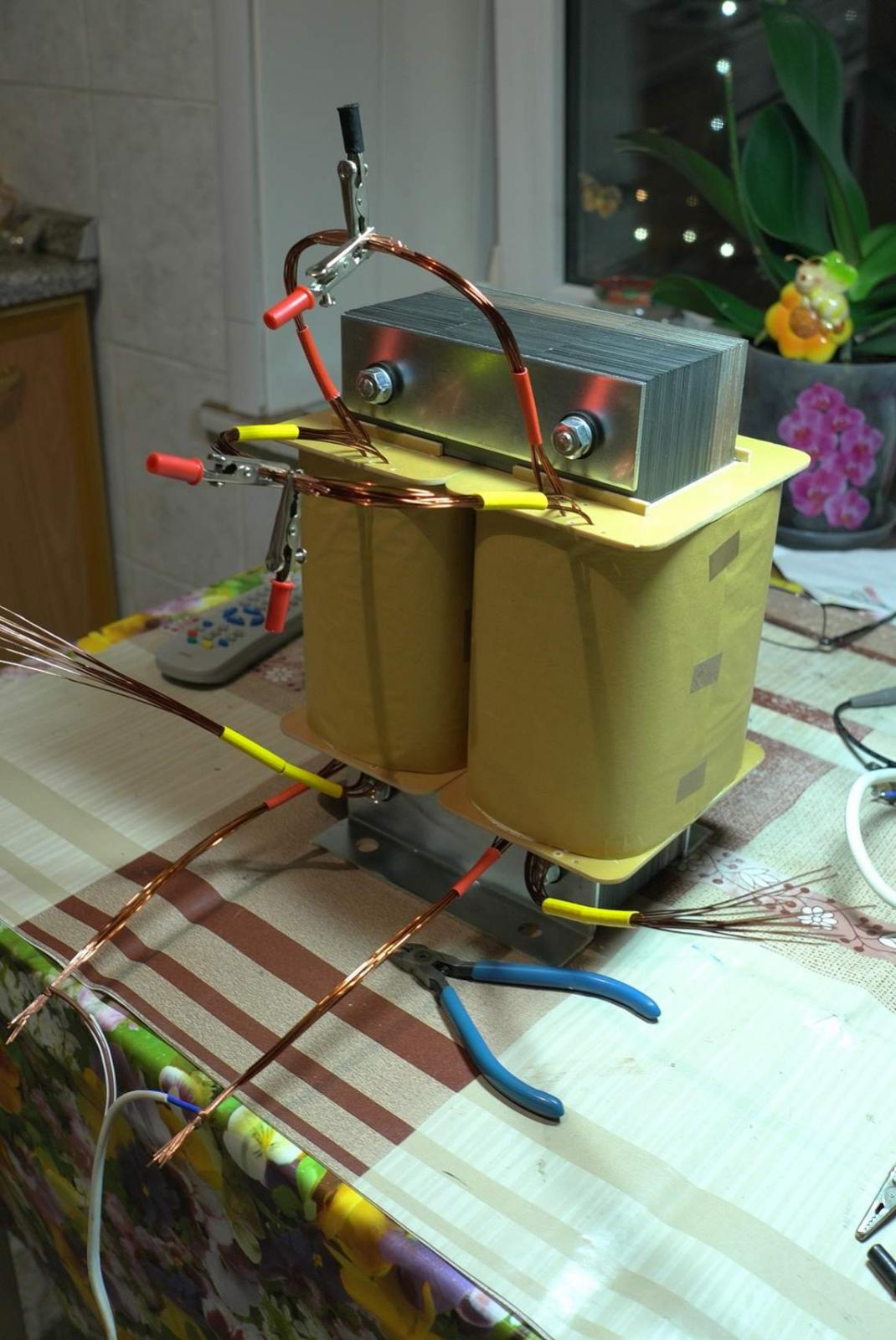

Мне интересно, а то вот намотал и не доволен!

2.6кВт тянет не жужжит просадка 9 вольт,но дело как я понял не в выдающихся характеристиках,а именно в звучании.

Изменено 11 ноября, 2015 пользователем александр шумилов

[OWL 500]

@александр шумилов,

ну вам то я вряд ли что-то новое скажу как мотать))

Я делаю просто - ш-железо, каркас с перегородкой, индукция около 0,7,

обмотки - первичка на одной половинке вторичка на другой.

Если звук не нравится значит уже достигнут некий предел качества и надо смотреть

в другом месте(усилитель, акустика и т.д.), а то так можно до бесконечности мотать-перематывать.

Разница в конструкции не так влияет как разница материалов, я пробовал на тс-180

или как он там называется, на тороидах разных, разные способы секционирования,

и толку было мало, а как на ш- нормальное перешел сразу понял это то что надо.

[александр шумилов 428]





Если звук не нравится значит уже достигнут некий предел качества и надо смотреть

в другом месте(усилитель, акустика и т.д.),

Обидно, читаешь люди радуются, поставил разделительный транс наступило счастье.

А тут как не пыжешься только хуже(((

[8street 393]

обмотки - первичка на одной половинке вторичка на другой.

Кстати, по поводу этого. Все мои знакомые электронщики крутят пальцем у виска. Типа потери и поле рассеяния просто огромнейшее.

Потери, ладно, для аудио не критичны. А как дела с полем рассеяния обстоят, малая индукция спасает?

[OWL 500]

У меня прирост качества однозначно есть, выглядит это так - гораздо лучше разборчивость речи,

допустим кино включаешь и это сразу прям слышно, меньше грязи на вч, меньше хриплости.

Возможно драйва тоже меньше, но на фоне всего остального это не так важно.



8street,

ну так подальше поставил трансформатор и нормально, никаких помех нет.

Я ставил такой сетевик в предусилитель и нормально работало, это прям точно.

Правда нагрузка была небольшая, раз в 5 меньше габаритной железа.

Изменено 11 ноября, 2015 пользователем OWL

[александр шумилов 428]



обмотки - первичка на одной половинке вторичка на другой.

Кстати, по поводу этого. Все мои знакомые электронщики крутят пальцем у виска. Типа потери и поле рассеяния просто огромнейшее.



Это Вы попутали с разными катушками типа ПЛ сердечников,тут они очень даже близко на одной катушке.

[SharapoFF 4 602]

Кстати, о трансах.



Подскажите на что смотреть. Нужен понижающий транс для 100v вертушки.

Возможно, от него же еще и cd-плеер будет запитан.



Смотри сюда:http://forum.doctorhead.ru/index.php?app=classifieds&module=core&do=view_item&item_id=14650

Красива, да?!!

[Максим_В. 81]

Любой трансформатор типа ТС80 взять, включить его автотрансформатором и можно его нагружать аппаратурой до 200ватт.
