Коллекция не особо нужных вещей Dr.Zlo

[ДокторЗло 14 462]

Urez Нет((( Стоят на складе. Ждут своего часа/года)))

В квартире биампинг как и было на Лаксмане М-200.

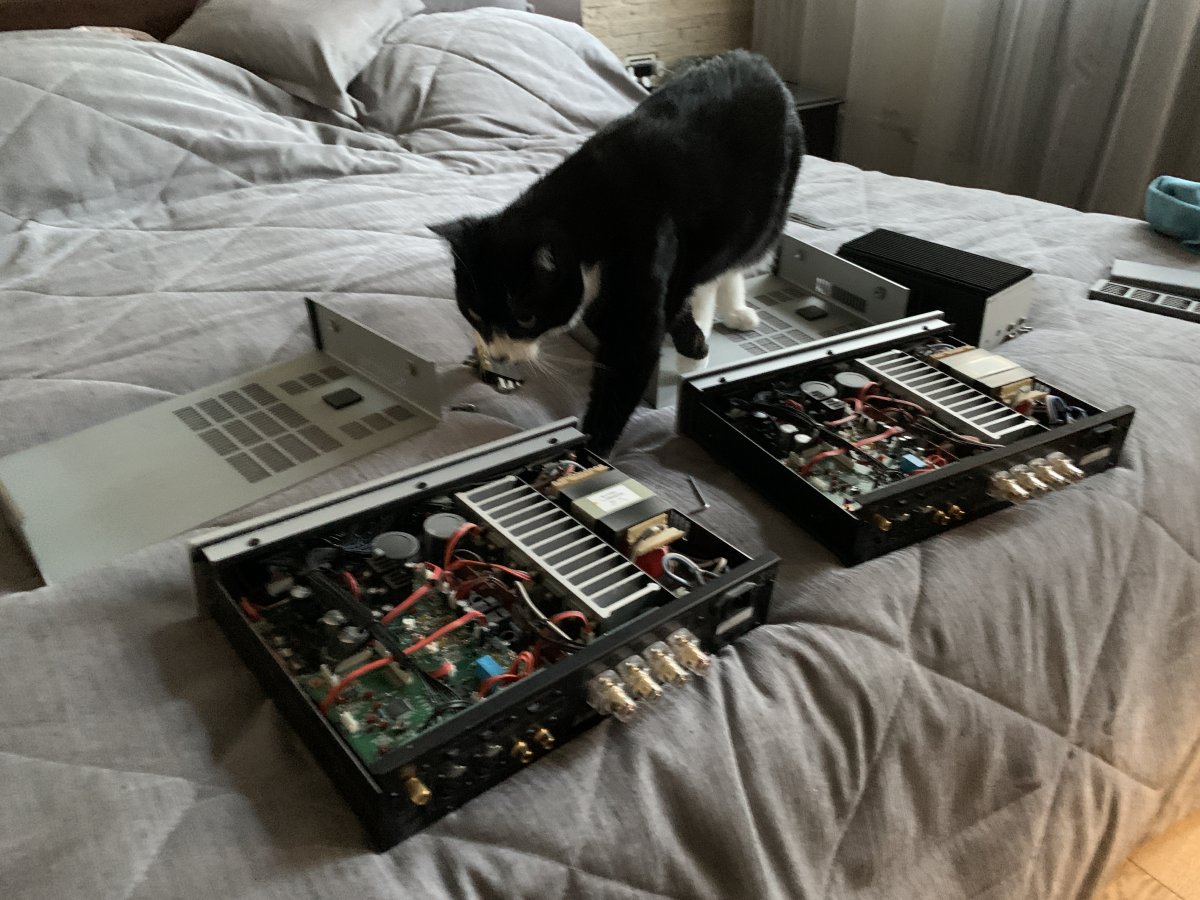

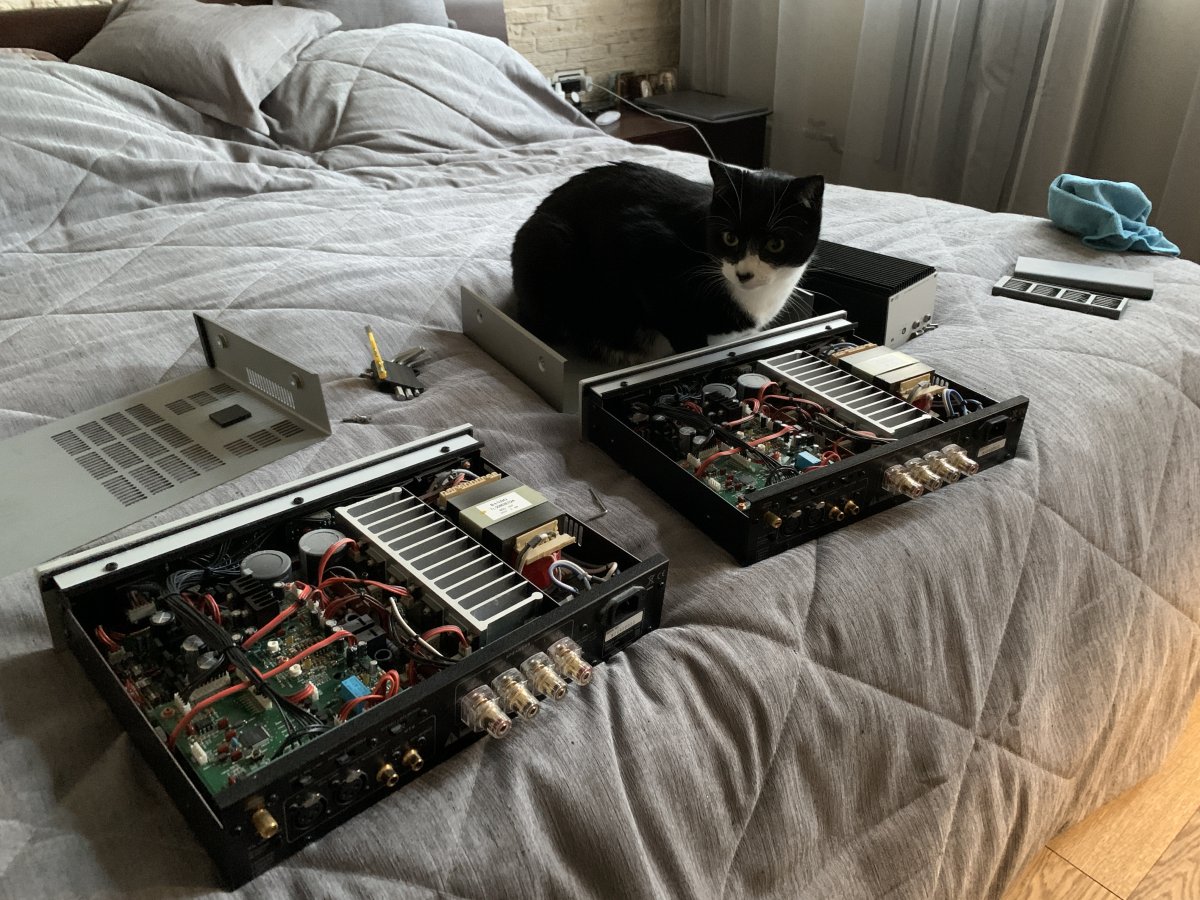

Заодно мы с партнером и почистили усилители от пыли и грязи)))

[individuuum 2 719]

1 минуту назад, ДокторЗло сказал:

Заодно мы с партнером и почистили усилители от пыли и грязи)))

Этот усатый компонент мне нравится!

[Urez 2 505]

10 минут назад, ДокторЗло сказал:

Заодно мы с партнером

Ты как всегда просто наблюдал за его работой...

[ДокторЗло 14 462]

Urez

[ДокторЗло 14 462]

После долгих поисков нового преда...



https://kcsr.co.jp/detail_p3.html



У кого есть переводчик - почитайте. Old school. Отличная конструкция.  И даже триампинг по зубам ему.

Изменено 13 июля, 2021 пользователем ДокторЗло

[CHAY 6 412]

7 часов назад, ДокторЗло сказал:

После долгих поисков нового преда

Думал что видел (на картинках во всяком случае) всё. Не подозревал насколько серьёзно обстоят дела в топовом звуке.

[ДокторЗло 14 462]

Вот перевод с японского... Может, кому интересно.



Выходной линейный усилитель оснащен дискретной балансной схемой без обратной связи «Type-R circuit», которая блестяще дебютировала с S-3, полностью настроенной для предусилителя.
Кроме того, представлен недавно разработанный сверхточный резистор из фольги без покрытия. Установив сопротивление эмиттера на 1 Ом и выходное сопротивление на 3,9 Ом, он демонстрирует удивительный объем информации, ощущение SN и возможности привода класса усилителя мощности.



Высококачественная громкость с переключением с фиксированным сопротивлением.

Наилучшая громкость была получена с помощью наилучшего из возможных методов и лучших деталей. В качестве резисторов используются резисторы из непрозрачной фольги сверхвысокой точности. Кроме того, для переключающего реле мы недавно разработали и приняли заказное реле со сверхнизкими потерями RSR-2-12D (эталонное реле души). Громкость 144 шагов состоит из шагов 0,5 дБ. Даже если убавить громкость, свежесть не пропадет, а звук не похудеет.



Метод переключения GND Селектор входа

Одним из самых серьезных факторов, ухудшающих качество звука предусилителя, является проблема контуров заземления и смешения шумов, вызванных подключением большого количества устройств-источников. Чтобы устранить эту проблему, мы приняли метод переключения не только сигнальной стороны, но и GND, чтобы невыбранное устройство находилось в состоянии, когда разъем отключен. Кроме того, чтобы избежать влияния контакта реле, RSR-2-12D полностью принимается как селектор.



Полная двойная монофоническая конструкция



Для левого и правого каналов мы приняли так называемую двойную монофоническую конструкцию, в которой используются две идентичные клеммные колодки ввода / вывода, печатные платы, схемы источника питания, силовые трансформаторы, схемы управления реле и источники питания реле. . Кроме того, питание микрокомпьютера также полностью разделено, включая трансформатор. Кроме того, управляющий сигнал реле, которое является единственным контактом с сигнальной системой, полностью разделен оптопарой.



Полное разделение GND

Благодаря наличию трех шасси, изолированных керамикой для каждой из трех систем левого и правого каналов и системы управления, каждое из трех GND левого и правого GND и GND системы управления полностью разделены. удалось это сделать. Можно подключить каждый GND, установив задний переключатель, но, полностью отделив GND, вы можете испытать удивительное явление, когда «звуковое поле распространяется удивительно трехмерно, и все звуки начинают петь органично». Я буду



Сверхмощный силовой трансформатор.

В аналоговом силовом трансформаторе используется большой непропитанный тороидальный трансформатор мощностью 280 ВА с каждой стороны. Включая управляющий трансформатор, он имеет общую мощность 600 ВА, что эквивалентно A-2 и имеет самую высокую мощность в истории SOULNOTE. Что касается трансформатора, звуковые характеристики привода улучшаются пропорционально усилению регулирования, вызванному большой мощностью. Движущая сила P-3 изменяет класс усилителя мощности и динамика.



Вертикальный монтаж трансформатора.

При установке трансформатора перпендикулярно плате, направление вредного потока утечки становится параллельным плате, что предотвращает скачок в цепи.
Оптический датчик вращения с двойным подшипником и маховиком Эффект

маховика большой ручки регулировки громкости из цельного алюминия и двух больших подшипников, используемых для устранения механического люфта, делают регулятор громкости влажным, тяжелым и гибким.
Трехточечное штыревое заземление

Три штыря, напрямую подключенные к каждой из трех баз силового трансформатора, устраняют вредные вибрации трансформатора до того, как они распространятся на шасси.



Нефиксированное основание входа переменного тока Для входа переменного тока используется JODELICA ETP-600CU. Кроме того, отсутствие механической фиксации алюминиевого основания входа переменного тока позволило предотвратить опрокидывание задней панели и получить более открытое качество звука



Нефиксированное основание входа переменного тока

Для входа переменного тока используется JODELICA ETP-600CU. Кроме того, отсутствие механической фиксации алюминиевого основания входа переменного тока позволило предотвратить опрокидывание задней панели и получить более открытое качество звука
Функция обхода AV.

Каждый из XLR и RCA может быть настроен на обход AV путем фиксации громкости и вывода с нулевым усилением.
Плавающая конструкция Плата

Type-R и верхняя крышка имеют плавающую конструкцию, которая не фиксируется механически. Освободившись от механических нагрузок и вредных эффектов сброса воздуха, мы получили яркое и естественное качество звука и звуковое поле, близкое к состоянию, при котором верхняя крышка открыта.
Якорь GND Металлические

элементы с левой и правой стороны изолированы от основного шасси керамическими шайбами, а левый и правый GND подключены напрямую. Это еще больше усиливает эффект (обширное звуковое поле и прозрачность) за счет плавающего левого и правого заземления.
Функция подключения нескольких устройств Связь

UART позволяет блокировать несколько устройств. Устанавливая ведущее и ведомое устройства, все ведомые устройства следуют настройке ведущего. В это время можно добавить разницу к мастер-громкости на ведомой стороне. С помощью этой функции, например, становится возможным регулирование громкости мультиусилителя с помощью цифрового делителя каналов после DA-преобразования. Конечно, из-за плавающего заземления системы управления такие проблемы, как петля заземления из-за подключения, не возникают.
О RSR-2-12D (эталонное реле Soul Note)

Дальнейшая настройка на основе герметичного герконового реле со стеклянной трубкой со сверхнизкими потерями, которое демонстрирует характеристики, близкие к ртутным реле. Это наше оригинальное специальное реле, которое по качеству звука сравнимо с проводами. P-3 использует 94 таких реле на блок.



Сверхточное сопротивление фольги без покрытия Основываясь на сверхточной устойчивости фольги

искусственного спутникового уровня с превосходными температурными характеристиками, мы уделяем особое внимание качеству звука и дорабатываем его. Чтобы исключить отвалы и привычки, вызванные плесенью и провалами, мы сделали его «оголенным» и независимо разработали резистор с высочайшим качеством звука. В P-3 используется 156 таких резисторов на единицу.





Изменено 15 июля, 2021 пользователем ДокторЗло

[Serg53 6 984]

17 минут назад, ДокторЗло сказал:

Вот перевод с японского... Может, кому интересно.

У Маска в космических аппаратах и то наверно скромней и проще ..а тут всего лишь предусилитель

[ДокторЗло 14 462]

1 минуту назад, Serg53 сказал:

всего лишь предусилитель

Послушал его пару дней назад.

я много чего слышал... Но такой детальности и подробности никогда. Причем это достигается не увеличением яркости. Скоре наоборот.

Удивительный звук.

[individuuum 2 719]

В 12.07.2021 в 20:50, ДокторЗло сказал:

После долгих поисков нового преда...



https://kcsr.co.jp/detail_p3.html



У кого есть переводчик - почитайте. Old school. Отличная конструкция.  И даже триампинг по зубам ему.

Только пред, а силовые трансформаторы как у оконечников. И выходы для триампинга. Интересная зверюга.

[Urez 2 505]

22 минуты назад, ДокторЗло сказал:

Послушал его пару дней назад.

До 1.5 млн дотянул в Москве?

[Urez 2 505]

29 минут назад, ДокторЗло сказал:

я много чего слышал... Но такой детальности и подробности никогда. Причем это достигается не увеличением яркости. Скоре наоборот.

Удивительный звук.

В какой системе, компоненты?

[Бруно 5 423]

это круче Lamm, Wavac?

[ДокторЗло 14 462]

21 минуту назад, Urez сказал:

В какой системе, компоненты?

Эзотерик p-2 (диски мои), этот пред и JBL 9900.

ДА., мощник аккуфейс P-7300 (это не очень я люблю)

Изменено 15 июля, 2021 пользователем ДокторЗло

[ДокторЗло 14 462]

В 15.07.2021 в 13:55, Бруно сказал:

это круче Lamm, Wavac?

Для того, чтоб сказать определенно нужно иметь все под рукой. Надо послушать на одном материале в одной системе - тогда будет понятно.



Изменено 1 августа, 2021 пользователем ДокторЗло

[ДокторЗло 14 462]

Туса по Абисам.

[CHAY 6 412]

На чемпионат мира по сумо собралось более 800 тонн спортсменов.)


[donPedro 3 788]

Фотошоп же.

[RuAlex 9 976]

И все "беспроводные".

Наконец-то сбылась мечта подключения их к смартофону.

Только вот блютуз нужен ооочень мощный!

[individuuum 2 719]

Туса по Абисам.

Так вот как они размножаются )))

[ДокторЗло 14 462]

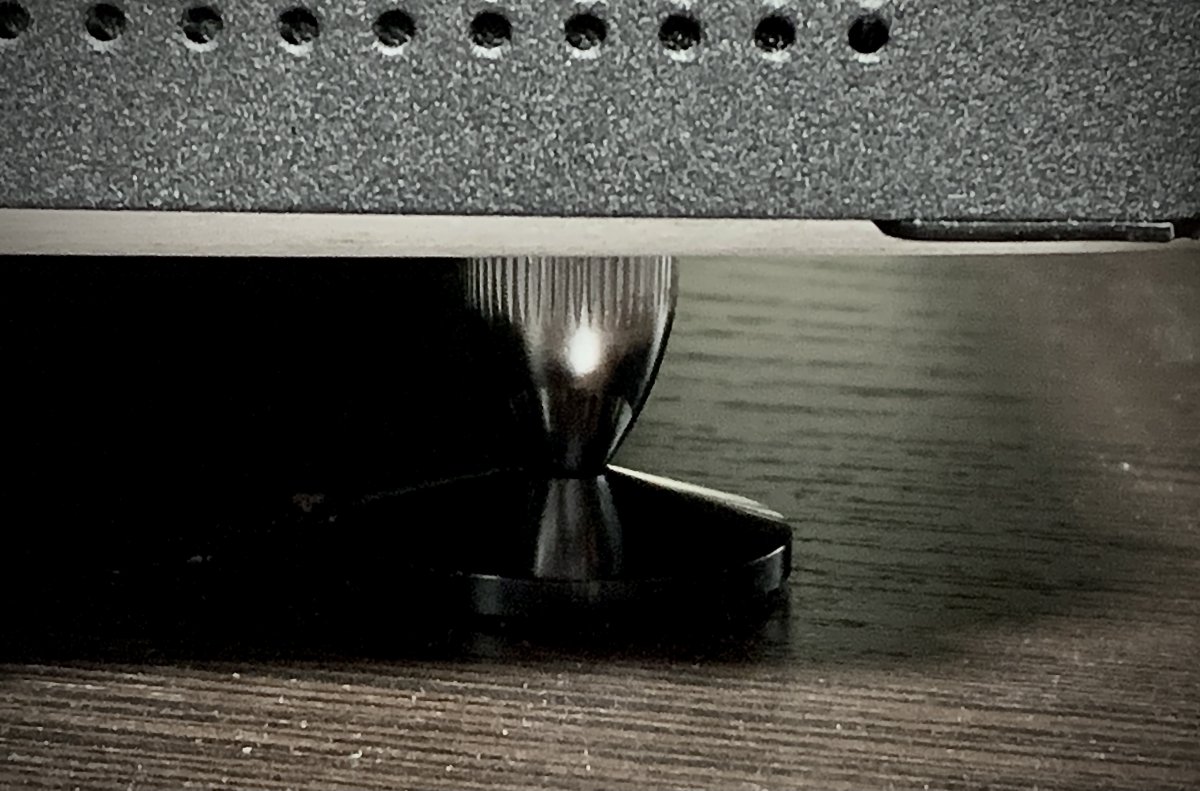

7 лет с акустикой...

Поднять на шипы хоть поздно, но бесценно))))





Изменено 6 августа, 2021 пользователем ДокторЗло

[CHAY 6 412]

Знакомо. Пользуешься вещью года 2, а потом бац - а что, и так можно было?)
 А что, ушли какие-то вибрации и ощутимо лучше?

Изменено 6 августа, 2021 пользователем CHAY

[ДокторЗло 14 462]

Просто, наконец, напрягся купить подшипники)))

Покупал для большой акустики,  думаю, а чем маленькая хуже-то?)))

Изменено 6 августа, 2021 пользователем ДокторЗло

[individuuum 2 719]

6 часов назад, ДокторЗло сказал:

думаю, а чем маленькая хуже-то?)))

А маленькая это какая? Я её не узнаю в гриме

[ДокторЗло 14 462]

Монитор Аудио PL100
