Пассивный/активный предусилитель

[Demograf 2 550]

смд резисторы это очень серьезно )))

[bbest 93 2 Тракты]

@Letuchkin, а у вас какой тракт - усилитель, колонки/наушники, ЦАП?

[летчик 157]

Не применяйте трансформаторы! Уж лучше SMD резисторы)

Хороший РГ это очень не просто. А кто хочет попроще применяет трансформаторы.

[WLM 260]

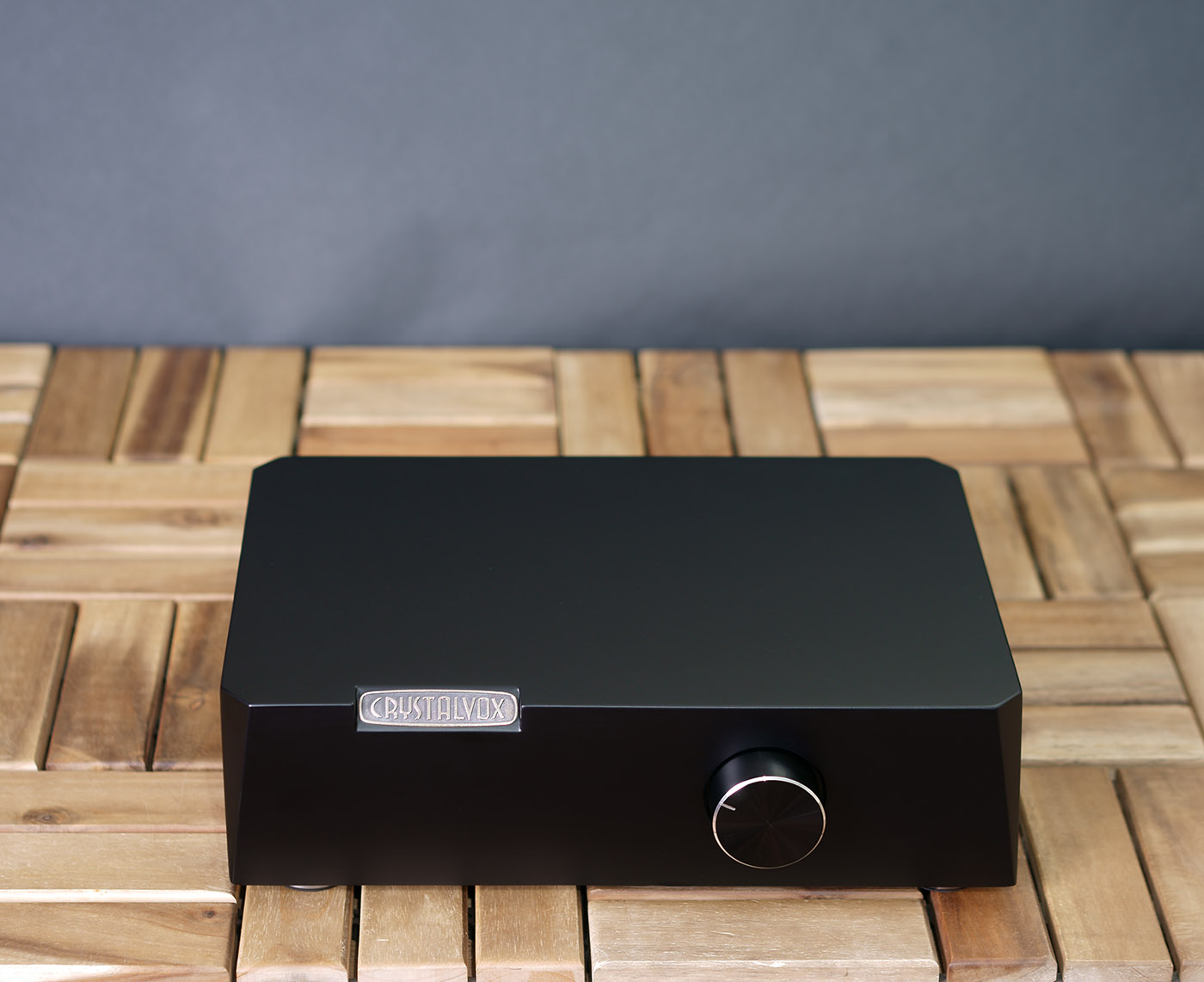

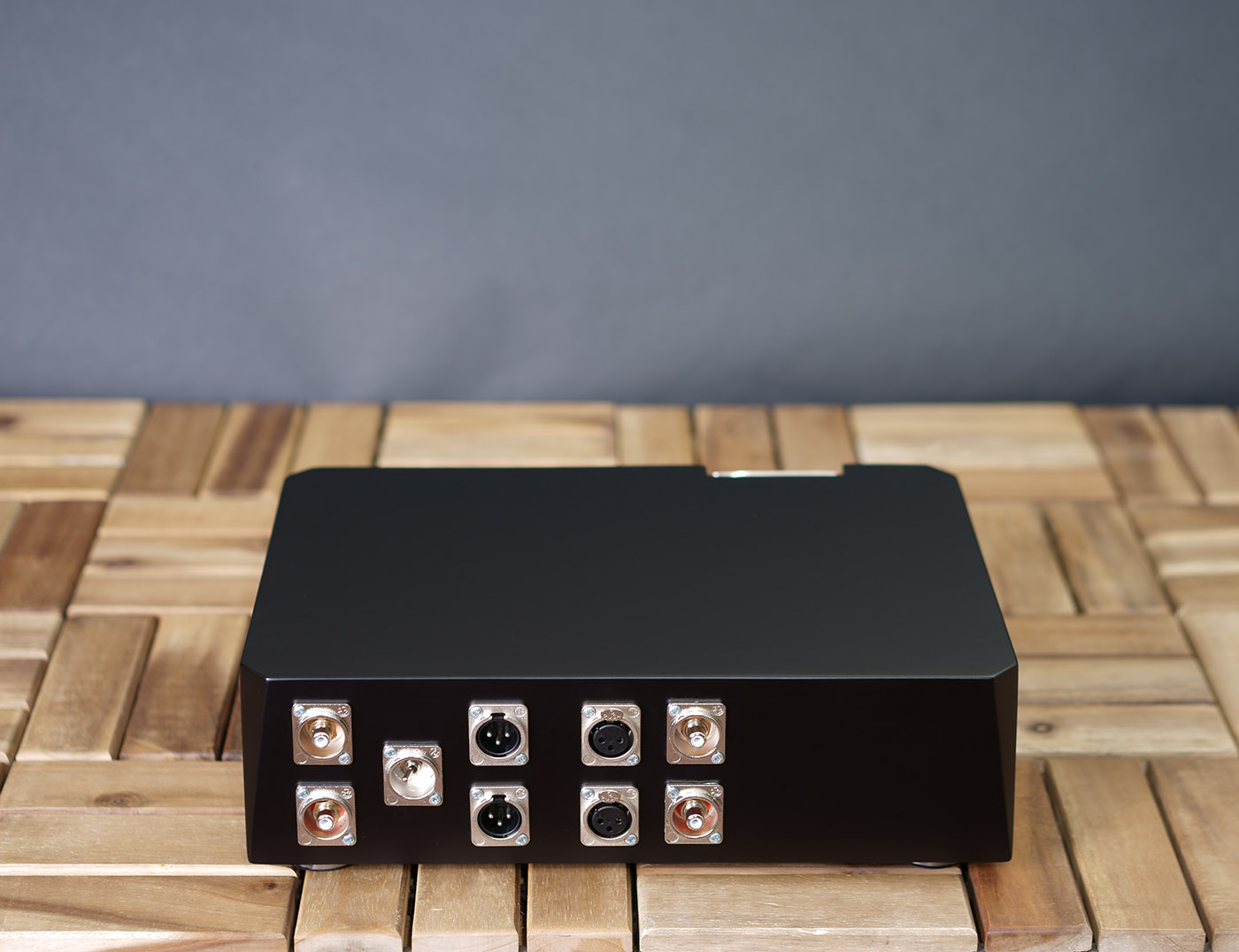

Слушал недавно виниловый тракт с таким вот пассивным регулятором.

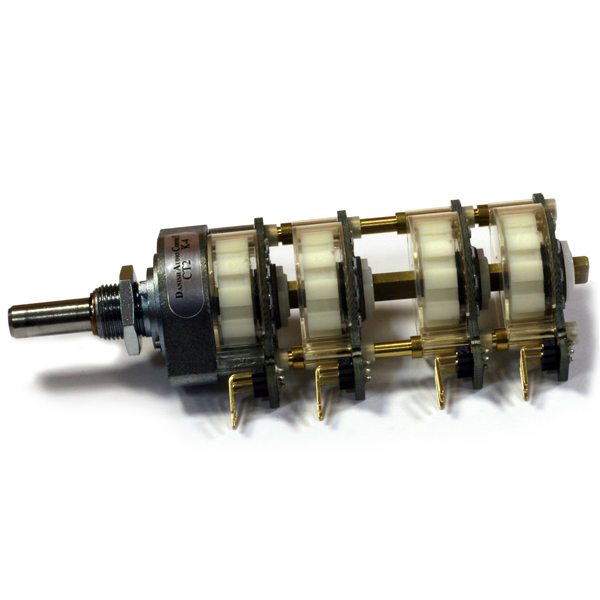

Установлен дискретный балансный потенциометр DACT CT2-50k-4





Не сравнивал с другими, но система в целом звучала на самом высоком уровне.

У меня не было никаких замечаний ни по динамике, ни по тональному балансу, ни по детальности.

[MS audio laboratory 179]

Не так давно еще появился электронный регулятор высокого качества от JRC- Muses72320.

Исходя из типовой схемы включения с разделительными конденсаторами на входе и выходе - регулятор средней руки.

Вариант на PGA2311 вам кажется лучше? Просто, я планирую использовать его в своём проекте.

У 2311 есть небольшой недостаток в низком напряжении питания +/-5 В. 2310 за счет большего напряжения питания выигрывает, если делать активный пред. Они нога-в-ногу заменяются. Если не понравится 2311 можно поставить на ее место 2310 и поднять напряжение питания.

[Demograf 2 550]

Не применяйте трансформаторы! Уж лучше SMD резисторы)

Хороший РГ это очень не просто. А кто хочет попроще применяет трансформаторы.



Полностью согласен. Правда мы говорим про аппаратуру для слушания музыки. В остальных случаях лучше смд и не придумаешь !

[Fireblade 951]

Не так давно еще появился электронный регулятор высокого качества от JRC- Muses72320.

Исходя из типовой схемы включения с разделительными конденсаторами на входе и выходе - регулятор средней руки.

Судя по всему емкости установлены в защитных целях. Подобные меры встречаются и в спецификациях на преобразователи. В любом случае, будут стоять емкости или нет зависит от проектировщика схемы и на мой взгляд эти элементы не являются самыми критическими, именно для звука.

Изменено 8 марта, 2017 пользователем Fireblade

[bbest 93 2 Тракты]

Не применяйте трансформаторы! Уж лучше SMD резисторы)

Хороший РГ это очень не просто. А кто хочет попроще применяет трансформаторы.

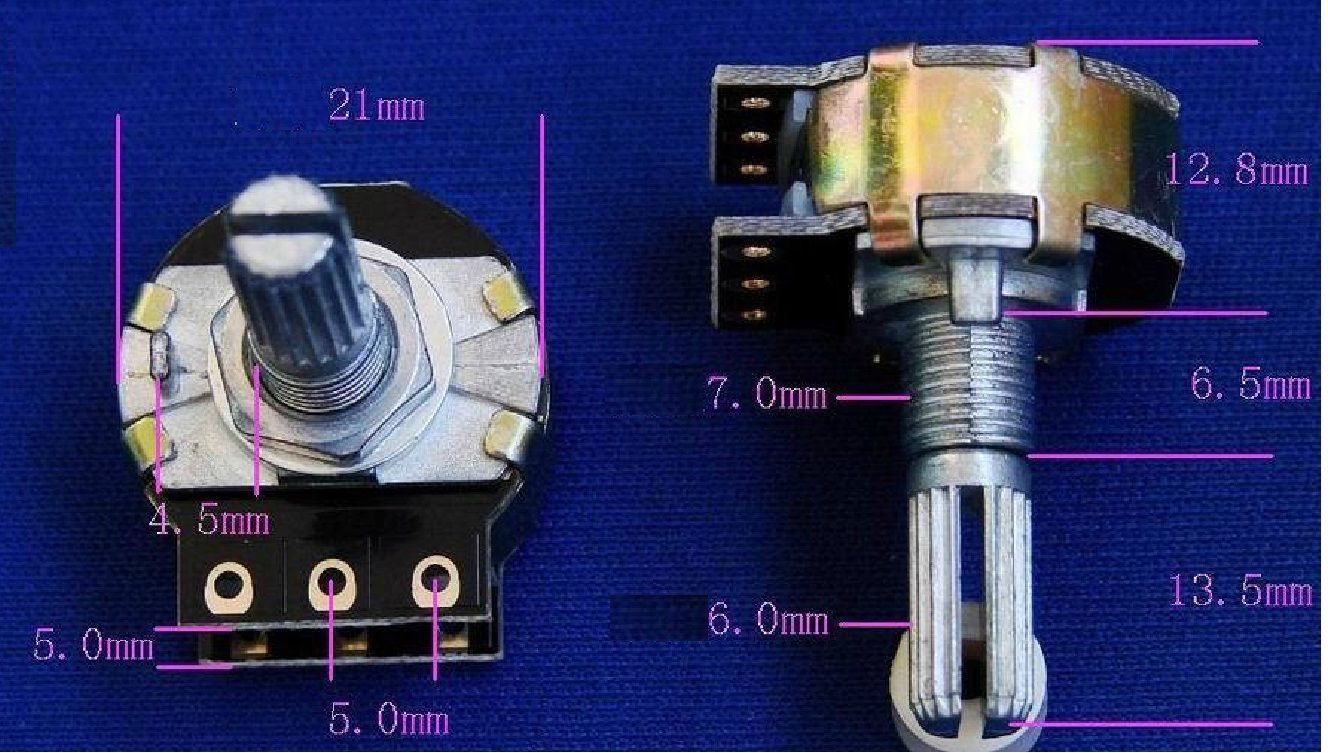

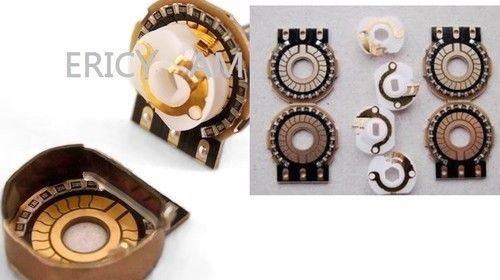

В ваших словах проскальзывают нотки безысходности :-). В моей балансной бете22 сейчас стоит такой вот РГ с ибея

И кто бы что не говорил .. кто бы не говорил, кто бы их ни хаял - звук прекрасный! Возможно нет смысла заниматься перфекционизмом.

[sewerin 232]

SMD резисторы бывают разными.

http://www.vishay.com/marcom/mn/npi/npi_VSMPscreening.pdf

У OlegSA есть дискретный R2R Дак на таких резисторах, который я легонько твикал годи назад.

[Demograf 2 550]

Не применяйте трансформаторы! Уж лучше SMD резисторы)

Хороший РГ это очень не просто. А кто хочет попроще применяет трансформаторы.

В ваших словах проскальзывают нотки безысходности :-). В моей балансной бете22 сейчас стоит такой вот РГ с ибея

И кто бы что не говорил .. кто бы не говорил, кто бы их ни хаял - звук прекрасный! Возможно нет смысла заниматься перфекционизмом.

Лучше слушать музыку а не заниматься гонкой вооружений. А то потом начнется за регулятором все остальное

[sewerin 232]

Не надо перфектционизма. Возьмите ПГК по 100 р за шт, неразрывные, на 11 положений. Распаяте шунт-типом, резисторами какие есть в тубочке.

ПОПРОБУЙТЕ. Питерсону не понравилось, кстати.

[Demograf 2 550]

SMD резисторы бывают разными.

http://www.vishay.co...MPscreening.pdf

У OlegSA есть дискретный R2R Дак на таких резисторах, который я легонько твикал годи назад.



Там они на своем месте стоят. А так на хорошей системе можно послушать например делитель на смд от вишай и делитель на amrg .

[Letuchkin 313]

@Letuchkin, а у вас какой тракт - усилитель, колонки/наушники, ЦАП?

У меня портативный плеер QLS QA360. В нем этот чип и стоит. Звуком я очень доволен. Наушники HD800 и Phonon SMB-02.

У 2311 есть небольшой недостаток в низком напряжении питания +/-5 В. 2310 за счет большего напряжения питания выигрывает, если делать активный пред. Они нога-в-ногу заменяются. Если не понравится 2311 можно поставить на ее место 2310 и поднять напряжение питания.

Спасибо!

Мне как и автору темы нужен пассивный предусилитель, то есть диапазон до 0.0dB. Для планируемого наушникового усилителя в самый раз.

Изменено 8 марта, 2017 пользователем Letuchkin

[MS audio laboratory 179]

Судя по всему емкости установлены в защитных целях. Подобные меры встречаются и в спецификациях на преобразователи. В любом случае, будут стоять емкости или нет зависит от проектировщика схемы и на мой взгляд эти элементы не являются самыми критическими, именно для звука.

Если бы их не было на пути сигнала, то они бы точно не влияли на звук. Но они показаны на типовой схеме, к тому же еще и поляризованные и не один, в описании про них сказано. Функции у них совсем не защитные. Проектировщики микросхемы позаботились чтобы они были. Это не цепи питания, которые можно по-разному шунтировать.

Мне как и автору темы нужен пассивный предусилитель, то есть до 0.0dB. Для планируемого наушникового усилителя в самый раз.

В таком случае пробуйте 2311. А если не понравится примените шунтовую схему.

Изменено 8 марта, 2017 пользователем MS audio laboratory

[Pavel.Al 246 2 Тракты]

Хороший РГ это очень не просто.

Вот правильно. Именно по этому рекомендуется применять смд и все остальное. Тр-ры не стоит пытаться "победить"

[sewerin 232]

Трансформаторный РГ тоже по-своему хорош. Например, если ЦАП с трансформаторным выхлопом, то можно эти же трансы сделать не только токоприёмниками, ФНЧ 1 порядка сверху и, увы, снизу, но и РГ.

Не надо прятать транс в пермаллоевый саркофаг! Если не прятать, бонус - ловля сущностей.

[Letuchkin 313]

Мне вариант на PGA2311 импонирует из-за возможности удаленного управления с пульта ДУ и цифровой индикации уровня на дисплее, + возможность организации автоматического включения усилителя. Современно и удобно.

[bbest 93 2 Тракты]

если резествиные предусилители не на столько и плохи, есть ли смысл в подобных гаджетах http://www.dact.com/html/line_stages.html ? Может быть с их применением можно будет ставить длинные провода и их качество на звук особо влиять не будет ...

[sewerin 232]

Можно и галетнику привинтить крутилку с пульта.

Однако, общая тенденция такова, что чем лучше система, тем меньше пользуешься РГ. Максимум, для выравнивания уровней по-разному записанных дисков.

[Fireblade 951]

Если бы их не было на пути сигнала, то они бы точно не влияли на звук. Но они показаны на типовой схеме, к тому же еще и поляризованные и не один, в описании про них сказано. Функции у них совсем не защитные. Проектировщики микросхемы позаботились чтобы они были. Это не цепи питания, которые можно по-разному шунтировать.

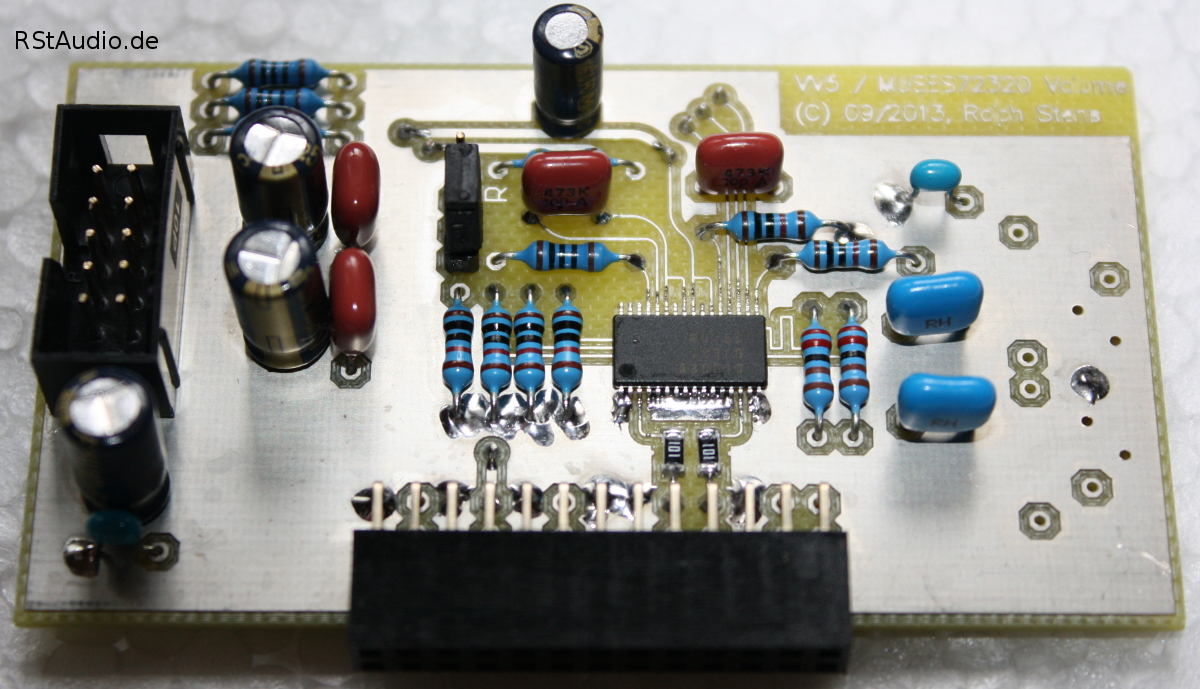

На самом деле там можно снести много конденсаторов из схемы на пути сигнала. Фото рабочего регулятора:

Изменено 8 марта, 2017 пользователем Fireblade

[SV_huMMer 572 6 Тракты]

Ух, как все серьезно с пассивными предами, оказывается



А я себе сколхозил (правда, во внешней коробке) РГ Никитина в Антекомовской реализации. Удобен поддержкой ДУ, но и без нее можно. Управляется чем хошь - хошь, резистором, хошь - энкодером, хошь - тактовыми кнопками. Я - ленивый, поэтому у меня с ДУ



Но, так как разницу USB кабелей я слышу плохо, то про тонкости влияния на звук не возьмусь рассуждать. На мой слух, сей РГ ничего не портит, и весьма весело щелкает релюшками .

Изменено 8 марта, 2017 пользователем SV_huMMer

[bbest 93 2 Тракты]

@sewerin, как думаете, будет полезно сие устройство http://www.dact.com/html/line_stages.html в предусилителе (ну получается уже не пассивном). Тогда и провода после предусилителя можно длинные ставить.



РГ Никитина

помоему он весело щелкает. А что, им еще и звук можно регулировать? :-)

[SV_huMMer 572 6 Тракты]

А что, им еще и звук можно регулировать? :-)

не поверите - можно!

[bbest 93 2 Тракты]

А что, им еще и звук можно регулировать? :-)

не поверите - можно!

из-за принципа работы, крайне сомнительного качества РГ

[bbest 93 2 Тракты]

, какие впечатления от РГ?



Нашел еще один вариант аудио буфера http://www.amb.org/audio/alpha24/ , так же как и alpha20 (попроще).
