MUSE AUDIO 4 x TDA1543 NOS DAC: винтажная нирвана за 50$!?!?

[Michael Nefedov 4]

Для этого цапа можно брать питание 12в с молекса компьютера?

[savara 366]

Для этого цапа можно брать питание 12в с молекса компьютера?

Теоретически - да, но это импульсный блок питания, которые теоретически не являются лучшими источниками питания для аудио-оборудования. С другой стороны, практически я сомневаюсь что кто-то пройдет правильно организованное двойное слепое тестирование на тему один бп - другой бп - почему-то мы никогда не видим задокументированных таких тестов. Так что можно в свое удовольствие экспериментировать и делать выводы, не основанные на доказательной базе.

[Michael Nefedov 4]

Savara: как и всегда - спасибо!



Будет возможность, потом сравню разницу с импульсником компьютера и покупным адаптером, и отпишусь здесь.

[Michael Nefedov 4]

Вот такой ЮСБ транспорт подойдёт для этого цапа? Это пока самое дешёвое из приличного.

http://jlsounds.com/oem.html

[savara 366]

Вот такой ЮСБ транспорт подойдёт для этого цапа? Это пока самое дешёвое из приличного.

http://jlsounds.com/oem.html

На картинке и в PDF-спецификации - разные устройства. На картинке - i2c интерфейс, то есть SPDIF он не выдаст. Если это то устройство, которое на картинке - то выдаст, но при условии что существует SMSL X-USB, зачем?..

[Michael Nefedov 4]

SMSL X-USB интересный девайс, цена на $50 выше - выбивается из бюджетного диапазона. Чуть добавить и можно уже восьмиканальный транспорт купить: http://forum.vegalab.ru/showthread.php?t=71387

[mps3 0]

Простите, но я так и не понял, можно ли коротить выходные конденсаторы на цапе?

[campdee 39]

@mps3,



Но хочу сразу предостеречь от подобного эксперимента тех, кто не разбирается в схемотехнике их усилителей - если вы точно не знаете, что на входе (!) вашего усилителя стоит конденсатор, то убирать конденсаторы на выходе ЦАПа ни в коем случае нельзя! Это устройство выдает 4 вольта постоянки на выход, и если это подключить к серьезному усилителю без входных коденсаторов, то оно может его убить, или подать очень высокое напряжение на наушники и повредить их.

[savara 366]

Простите, но я так и не понял, можно ли коротить выходные конденсаторы на цапе?

Вдобавок к тому что я уже раньше писал, нет особого в этом смысла - не такого это уровня ЦАП, чтобы убранные конденсаторы на выходе на что-то так сильно повлияли, чтобы это имело смысл.

[Nibelung 2 129]

возьмите pcm2704, зачем вам заморочки с даунсемплом?

http://www.e_b_ay.co...lsAAOSwT5tWKgy4

а лучше старую добрую http://www.e_b_ay.co...i4AAMXQhuVRJJVw

c-media, если комп стационар. символы подчеркивания уберите в ссылках

Изменено 21 июня, 2016 пользователем Nibelung

[rodya777 0]

Подскажите, а можно где-нибудь на али приобрести отдельно корпус? По ссылке приведенной ранее купил саму плату, а самодельный корпус городить не хочется. Может кто встречал и поделится ссылкой, сам обыскался и не нашел (хотя м.б. отдельно корпуса и нет)

Изменено 29 июля, 2016 пользователем rodya777

[campdee 39]

прямо такого корпуса в продаже не видел, но на соседнем форуме есть от похожего цапа (он там на разбор). по отверстиям по бокам, видимо, не подойдет. хотя их можно и не ставить.



это конечно нечто, но вдруг кому-то будет полезно.

[savara 366]

это конечно нечто

смотреть все 16 минут лень, но за первые 2.5 минуты он не сказал ничего вопиюще неверного, хотя манера подачи и выговор в духе "четыре чипА" (и килОметр досОк по дОговору) выглядят забавно.

[chernobog 3]

А понижение напряжения влияет на звучание или только для охлаждения? Установил радиаторы, всё равно горячие довольно.

[campdee 39]

за первые 2.5 минуты

да, действительно, всё путём, но дальше с каждой минутой сюрреализм раскрывается сильнее. Радуют красочные крупные планы платы на кустах, траве, земле и коте, измышления о том, что прослушивание голой платы напрямую без усилителя - вполне оправдывает ее стоимость, а "потенциал" в виде наличия последнего даёт другой уровень. Сложно поспорить. Сравнение с плеерами, видимо, потому что габариты схожи. Опус про такстар вообще унес в неведомые дали. Хотя, здесь скорее я не могу осознать такое одновременное количество узкоспециализированных терминов.



понижение напряжения

видимо зависит от того, какое именно напряжение понижать и до каких значений, а также, куда именно вы поставили радиаторы

[savara 366]

А понижение напряжения влияет на звучание

Рекомендуемое понижение до 7.5 вольт на звучание не влияет.

или только для охлаждения?

Для охлаждения.

Установил радиаторы, всё равно горячие довольно.

Они и после понижения будут горячие, но не настолько и уже при постоянной работе не сгорит с той вероятностью, с которой они сгорают от 12в входящего напряжения. Изменено 30 июля, 2016 пользователем savara

[BSV 35]

Ну что, попробовал кто-нибудь уже более качественный (линейный) блок питания с данным аппаратом? Если да, то просьба поделиться результатом.

[Nibelung 2 129]

12 вольт это перебор. Это выше нормы, указанной в даташите.

ставьте 4.5-5 и будет счастье. Хотя, надо смотреть что там после цепей питания на плате цапа. может там делитель стоит какой

Изменено 24 августа, 2016 пользователем Nibelung

[Voroneg 16]

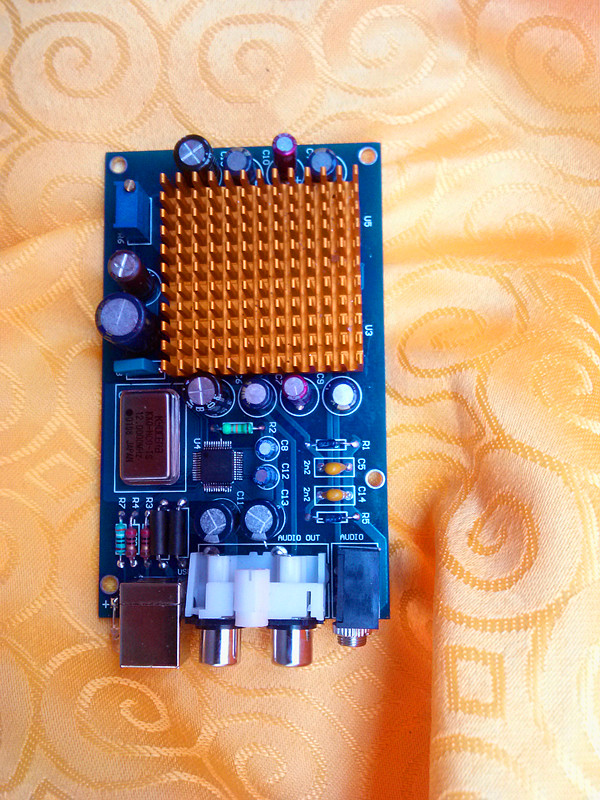

Появился вариант аж на 6-и чипах!

Что скажет общественность, стоит ли попробовать? Или заказать традиционный на 4-х?

Изменено 24 августа, 2016 пользователем Voroneg

[BSV 35]

@Voroneg, Конечно стоит попробовать! Причем лучше взять оба, сравнить и поделиться результатом с общественностью)

[Voroneg 16]

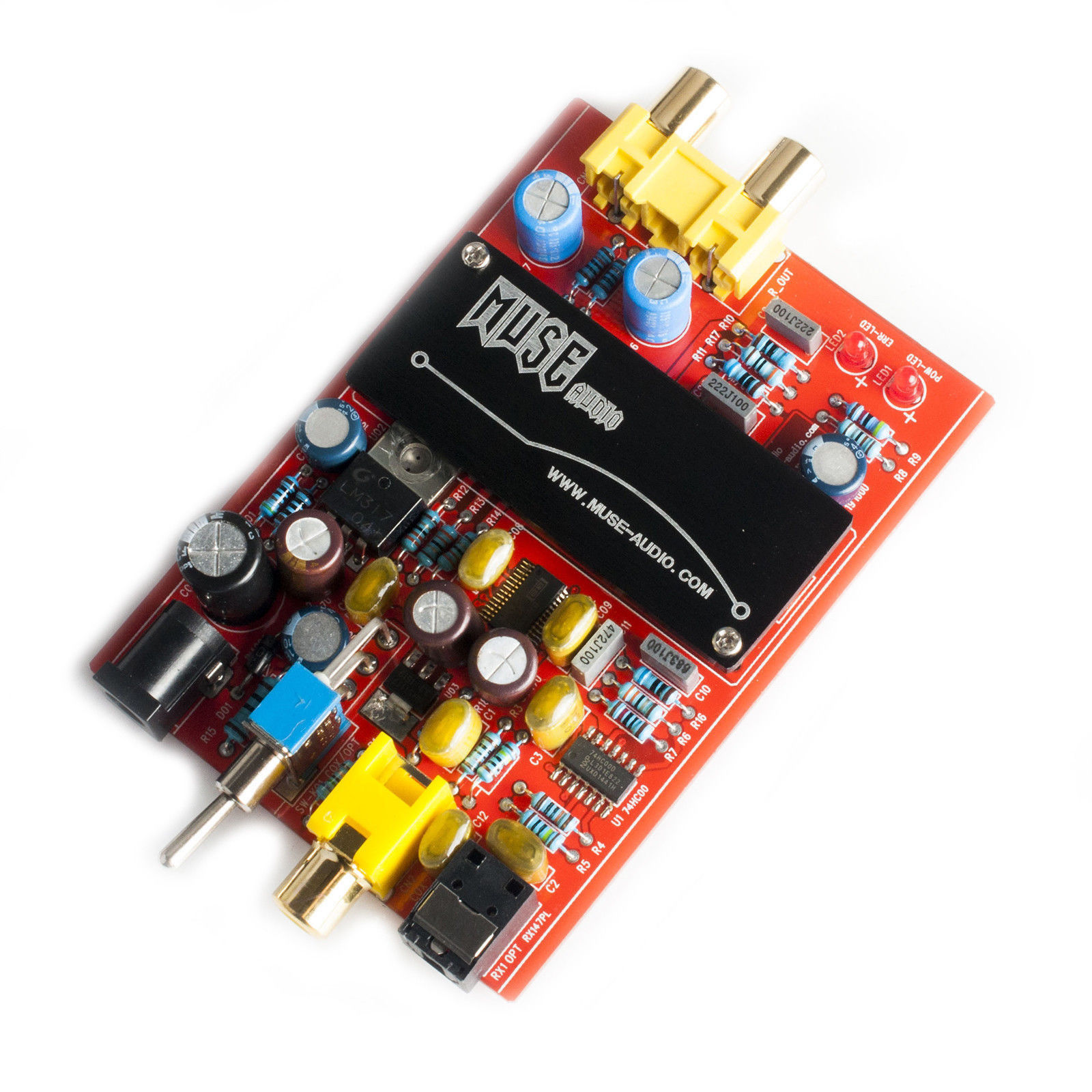

Плата на 4-х чипах конечно посерьезнее выглядит, конденсаторов больше и прочих деталюшек...

[BSV 35]

@Voroneg, А на второй плате больше микросхем ЦАП и есть контроллер USB!

[Voroneg 16]

Voroneg, А на второй плате больше микросхем ЦАП и есть контроллер USB!

...зато нет оптики и коаксиала... И питание похоже от ЮСБ Короче заказал её, послушаем

Изменено 25 августа, 2016 пользователем Voroneg

[Records 805]

И питание похоже от ЮСБ

Да, действительно :shok:

[aist 244]

@Voroneg, Послушали?

Там еще на 8 и на 16 чипах есть, 1543 и 1543t. А версия на 4ех с выходом на наушники, ультракороткий тракт получается.
