Negcreep 12 Опубликовано 5 июня, 2015 (изменено) нашел ошибку входные q1-q4 были впаяны по маске на плате, а не по инструкциии похоже подохли д2 д7 д8 , на них падает по1 вольту гдето вместо 12ти Изменено 5 июня, 2015 пользователем Negcreep Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
MS audio laboratory 179 Опубликовано 5 июня, 2015 и похоже подохли д2 д7 д8 , на них падает по1 вольту гдето вместо 12тиМожет просто впаяны в обратном направлении? Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
zAg 3 251 Опубликовано 5 июня, 2015 (изменено) нашел ошибку входные q1-q4 были впаяны по маске на плате, а не по инструкциии похоже подохли д2 д7 д8 , на них падает по1 вольту гдето вместо 12тиЭто тоже одна из "особенностей" плат Беты от AMB, маска нарисована для других транзисторов (которые в продаже так и не появились), а для 170/74 дана схема. Изменено 5 июня, 2015 пользователем zag18 Продам усилитель для наушников Panda Amp. Classic (новый). Собран из набора Panda amp. KIT с использованием серебросодержащего припоя Oyaide-SS47, кабеля из монокристалической меди Oyaide PA-02, трансформатора Talema 50VA, позолоченных терминалов Neutrik, корпус заводского производства (не самоделка). CD Player (mod), DAC, ZAG : Sapphire (Super mod Buffalo IIISE-Pro - analog full Z-Foil resistive signaling pathway and other improvements).Cables Digital RCA (SPDIF): Oyaide DR-510 (silver 5N),Amplifier's:ZAG : AMB Beta22 Crystal (full Z-Foil resistive signaling pathway and other improvements - Super mod AMB Beta22),ZAG : RoyalGlass (Super mod Panda HA-1MK2),Lehmann BCL (mod).Cables RCA: ZAG : Flame AR7 SPC-Reference SC (PCOCC-A Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated),ZAG : Silver Bullet (??) (Two Wire Gauge, UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated), DAXX R100.Headphones: ZAG : 800SW (capcule sennheiser HD800), Sennheiser HD650, ATH-FC707, Ritmix RH-508.Headphones Cables 4 pin XLR (Furutech) / 4 pin miniXLR (Furutech FT-610mF):ZAG : SA-N7 ADR 2.5 (Silver Angel) (asymmetric diameter ratio of 2.5 hot and cold conductors) (UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),ZAG : Red Davil 0.6 (UP-OCC Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated). Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
karnaser 130 1 Тракты Опубликовано 13 июня, 2015 @karnaser, 6SL7/Psvane 2A3-T Mark IIОтличный выбор! 2а3 должна и хе6 тянуть со своими 3.5W. 1 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

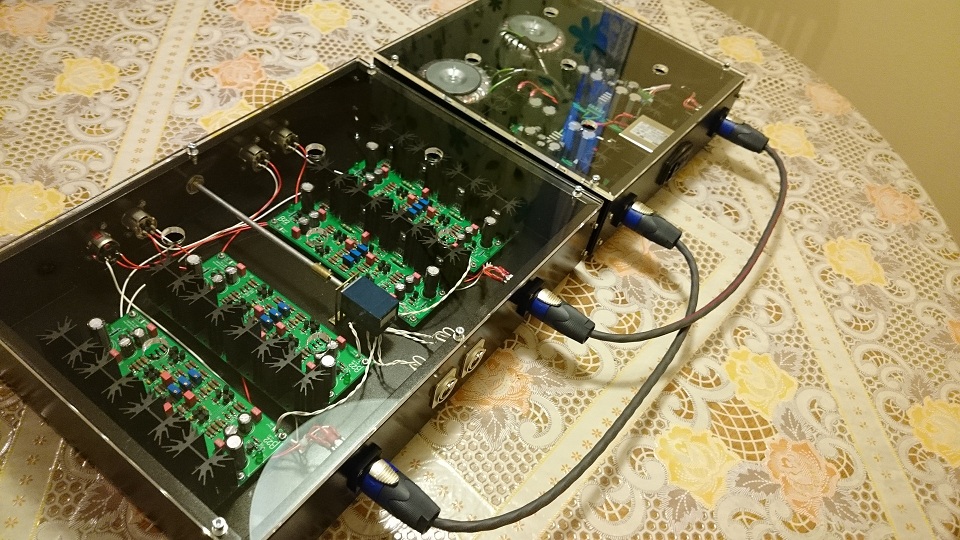

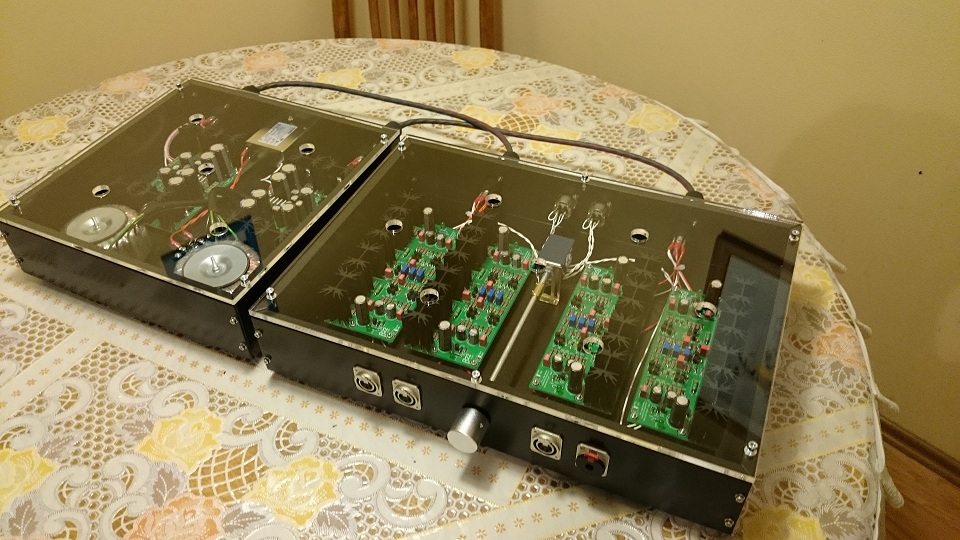

Helium 554 Опубликовано 16 июня, 2015 (изменено) Давно не выкладывал фото сборок беты, хотя работа идет.Балансная бета с Alps, конфигурацию описывать смысла нет, кто "в теме", тот поймет.Одновременно идет работа по балансным Dynahi и Krell KSA5 clone.Этот комплектик (Beta22, dynahi и KSA5) представляет собой лучшие транзисторные усилители в мире Изменено 16 июня, 2015 пользователем Helium Ваяю AMB Beta22, KG Dynahi, KG Dynalo, KG Krell KSA5, KG CFA, KGSSHV Carbon, KGST, KG Grounded grid, KG Blue Hawaii, STAX SRM-T2 и т.д. Наушники: Sennheiser HD800/HD800S/Hifiman HE-500/HE-5XX/Audeze LCD-XC/Fostex TH900mk2/Sennheiser IE-80S 7 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
chaosmaster 131 Опубликовано 16 июня, 2015 Интересно посмотреть на фото Dynahi и Krell KSA5 clone Indoor: acoustic setup: Apple iMac [Retina 5K 27" Core i5 3,3 ГГц, 8 ГБ, 1 ТБ, AMD R9 M290], Player Audirvana + >>> USB DAC>>SUGDEN A21SE>>> Chord Carnival Silver Screen bi-wiring>>>ProAc Studio 100 (DYNAUDIO Stand 6) Offfice: Deezer/TuneIn/DSD audio>>>ONKYO DP-S1A>>>Earsonic ES3 Outdoor: ONKYO DP-S1A/Earsonic ES3 Airplan: iPhone/iPadmini>>> BOSE QC 35 Owned in the past: April Music Eximus DAC/Helium balanced Beta 22 amplifier/Audeze LCD 2 fazor/Beyerdynamic TP5 (2-nd edition)/Denon AH-D500/Fostex TH-X00 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Helium 554 Опубликовано 16 июня, 2015 Эти 2 за авторством гуру Кевина Гилмора. Пока запускаю платы, усилители слабо документированы, в отличие от беты. До корпусировки вряд ли успею до переезда. Ваяю AMB Beta22, KG Dynahi, KG Dynalo, KG Krell KSA5, KG CFA, KGSSHV Carbon, KGST, KG Grounded grid, KG Blue Hawaii, STAX SRM-T2 и т.д. Наушники: Sennheiser HD800/HD800S/Hifiman HE-500/HE-5XX/Audeze LCD-XC/Fostex TH900mk2/Sennheiser IE-80S Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
lyoha 29 Опубликовано 17 июня, 2015 усилители слабо документированы, в отличие от бетыТак вроде дяденька Гилмор охотно отвечает на все вопросы на хедкейсе? Монтаж там нарисован прямо на платах. Схема доступна, партлист есть...Тоже изготовил две платы крелла, но баланс делать точно не буду. Питание - клон оригинального. Может создать по устройствам Гилмора отдельную ветку? Если усилить го***, получится усиленное го***.©longrunМало кто представляет себе, сколько мошенников и безумцев населяет ничейную зону между современной наукой и психиатрическими лечебницами. (С) С.Лем "Глас господа" Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Helium 554 Опубликовано 17 июня, 2015 усилители слабо документированы, в отличие от бетыТак вроде дяденька Гилмор охотно отвечает на все вопросы на хедкейсе? Монтаж там нарисован прямо на платах. Схема доступна, партлист есть...Тоже изготовил две платы крелла, но баланс делать точно не буду. Питание - клон оригинального. Может создать по устройствам Гилмора отдельную ветку? Настройка сложна (читай = обнуление DC), по крайней мере на Dynahi.Партлист все равно все сам подбираю исходя из наличия и собственных предпочтений.По питанию - Сигма22 не получше ли будет? Более малошумная, платы доступны.Вообще, Гилмор делает питание Goldenreference на базе клона крелловского (это тот, который с TO-3), обещает какие-то фантастические параметры по шумам. Ваяю AMB Beta22, KG Dynahi, KG Dynalo, KG Krell KSA5, KG CFA, KGSSHV Carbon, KGST, KG Grounded grid, KG Blue Hawaii, STAX SRM-T2 и т.д. Наушники: Sennheiser HD800/HD800S/Hifiman HE-500/HE-5XX/Audeze LCD-XC/Fostex TH900mk2/Sennheiser IE-80S Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
lyoha 29 Опубликовано 18 июня, 2015 (изменено) Речь про крелл.Я сделал питание на базе совсем старой версии. ТО-3 конечно красиво и все такое, но нет желания искать транзисторы и радиаторы под них.Сигму(новой версии) я тоже развел, но пока заказ не делал. Предусмотрел установку на плату LM317 в качестве источника тока вместо CRD, оставил возможность установки CRD. Там ток можно выставить очень точно просто подбором резисторов. Под них сделал SMD-площадки. С 317-ми уже испытывал, но на обычной сигме(и 22 и 11). Работает очч хорошо. Изменено 18 июня, 2015 пользователем lyoha Если усилить го***, получится усиленное го***.©longrunМало кто представляет себе, сколько мошенников и безумцев населяет ничейную зону между современной наукой и психиатрическими лечебницами. (С) С.Лем "Глас господа" Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ALF 182 Опубликовано 11 июля, 2015 Покопался по форуму amb. Инфы нужной не нашел. Или не понял. Возможно ли работа на акустику и наушники с балансными входами, балансными/небалансными выходами для ушей? Потянет ли нагрузку 3 Ома. Про 4 Ома говорят потянет, естественно радиатор побольше надо )) Нет в природе одинаково слышащих,видящих, думающих,чувствующих людей. Достаточная разумность и отсутствие бескомпромиссности ведет к безмятежности. Pioneer se-monitor5 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
MS audio laboratory 179 Опубликовано 12 июля, 2015 Потянет ли нагрузку 3 Ома.Скорее всего нет, так как при балансном подключении это эквивалентно 1,5 Ом нагрузки, а это очень низкоомная нагрузка даже для мощных колоночных усилителей. Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
BesPav 117 Опубликовано 15 июля, 2015 (изменено) Этот комплектик (Beta22, dynahi и KSA5) представляет собой лучшие транзисторные усилители в мире Ну, я бы не был настолько категоричным, видали мы и послаще морковки... Хотя, одни из самых лучших - согласен. Возможно ли работа на акустику и наушники с балансными входами, балансными/небалансными выходами для ушей? Балансными выходами - естественно, да.Небалансными - возможна, с двукратным снижением мощности.Не забывайте, редкие ушные разъемы позволят передавать большие токи на АС. Потянет ли нагрузку 3 Ома. Про 4 Ома говорят потянет, естественно радиатор побольше надо )) Усилитель не имеет схемы ограничения выходного тока, поэтому - потянет, но при условии достаточного охлаждения и разумных токах. Однако, имхо, мучать ушник колонками в 3 Ома - изрядное извращение, смотрите в сторону Beta24 и др. Изменено 15 июля, 2015 пользователем BesPav 1 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
kleymor.metal 4 777 4 Тракты Опубликовано 15 июля, 2015 видали мы и послаще морковки...например? Спойлер Аудиотракт (Hi-End) Динамики ГР-9 военной приемки (винтаж). Усилитель - Интерскол ИСП-200 (7кВт) Портатив: iPhone Chine Limited Edition, наушники родные, провод в оплетке из синей изоленты. Все прогрето в аудиофильской СВЧ от Samsung. Вся музыка приготовлена ручным апконвертом из mp3 (128) в DSD (128). Разницу между t.A.T.u. и The Berzerker слышу! Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
BesPav 117 Опубликовано 15 июля, 2015 например? Линкс 21 и его логический последователь Schiit Ragnarok. 1 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ravich1984 513 1 Тракты Опубликовано 15 июля, 2015 (изменено) Опять бета порвала всех? Как говорится сам себя не похвалишь... Пытался найти по гуглу, кто такой Кевин Гилмор - это настолько известный персонаж, что гугл в ответ выводит Какого-то чиновника НХЛKevin Gilmore is the Chief Operating Officer (COO) of the National Hockey League’s most prestigious club, the Montreal Canadiens. He assumed this position in April 2011. А также на сайте художника http://www.kevingilmore.com/ нигде не про какие Бетты не упоминается. Пичальбеда. Изменено 15 июля, 2015 пользователем ravich1984 Чтобы с вами не случилось - ничего не принимайте близко к сердцу (Э.М.Ремарк) Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
zAg 3 251 Опубликовано 15 июля, 2015 например? Линкс 21 и его логический последователь Schiit Ragnarok.Лично сравнивали? Продам усилитель для наушников Panda Amp. Classic (новый). Собран из набора Panda amp. KIT с использованием серебросодержащего припоя Oyaide-SS47, кабеля из монокристалической меди Oyaide PA-02, трансформатора Talema 50VA, позолоченных терминалов Neutrik, корпус заводского производства (не самоделка). CD Player (mod), DAC, ZAG : Sapphire (Super mod Buffalo IIISE-Pro - analog full Z-Foil resistive signaling pathway and other improvements).Cables Digital RCA (SPDIF): Oyaide DR-510 (silver 5N),Amplifier's:ZAG : AMB Beta22 Crystal (full Z-Foil resistive signaling pathway and other improvements - Super mod AMB Beta22),ZAG : RoyalGlass (Super mod Panda HA-1MK2),Lehmann BCL (mod).Cables RCA: ZAG : Flame AR7 SPC-Reference SC (PCOCC-A Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated),ZAG : Silver Bullet (??) (Two Wire Gauge, UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated), DAXX R100.Headphones: ZAG : 800SW (capcule sennheiser HD800), Sennheiser HD650, ATH-FC707, Ritmix RH-508.Headphones Cables 4 pin XLR (Furutech) / 4 pin miniXLR (Furutech FT-610mF):ZAG : SA-N7 ADR 2.5 (Silver Angel) (asymmetric diameter ratio of 2.5 hot and cold conductors) (UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),ZAG : Red Davil 0.6 (UP-OCC Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated). Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Solitudo 2 604 Опубликовано 15 июля, 2015 Опять бета порвала всех? Как говорится сам себя не похвалишь... Пытался найти по гуглу, кто такой Кевин Гилмор - это настолько известный персонаж, что гугл в ответ выводит Какого-то чиновника НХЛKevin Gilmore is the Chief Operating Officer (COO) of the National Hockey League’s most prestigious club, the Montreal Canadiens. He assumed this position in April 2011. А также на сайте художника http://www.kevingilmore.com/ нигде не про какие Бетты не упоминается. Пичальбеда.Специально для тех, кто не умеет пользоваться даже гуглом и нажать на 6 строчку в выдаче - http://www.head-fi.org/t/197035/who-is-kevin-gilmore 2 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
kleymor.metal 4 777 4 Тракты Опубликовано 15 июля, 2015 (изменено) Линкс 21 и его логический последователь Schiit Ragnarok. Beta 22 Balanced это уровень Cavalli LG и RSA Dark Star. При этом, бета обходит обоих по нейтральности.(Речь идет о качественно сборке Beta по рекомендациям AMB). Если же делать продвинутую версию с дорогущей начинкой, то можно получить усилитель еще более высокого уровня. Но я таких еще не слышал, ибо многим и базовой сборки за глаза. Изменено 15 июля, 2015 пользователем kleymor.metal Спойлер Аудиотракт (Hi-End) Динамики ГР-9 военной приемки (винтаж). Усилитель - Интерскол ИСП-200 (7кВт) Портатив: iPhone Chine Limited Edition, наушники родные, провод в оплетке из синей изоленты. Все прогрето в аудиофильской СВЧ от Samsung. Вся музыка приготовлена ручным апконвертом из mp3 (128) в DSD (128). Разницу между t.A.T.u. и The Berzerker слышу! 2 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Helium 554 Опубликовано 15 июля, 2015 (изменено) О как, американцы из Schiit слизали с Линкс. Они сами об этом хоть подозревают?@ravich1984, Кевин Гилмор - создатель Dynalo, Dynahi, KGST, KGSTHV, KGSTHV Carbon, KGBH, Megatron, и еще десятка др. усилителей и их модификаций, питальников к ним и т.д. То, что вы о нем не слышали, никому от этого ни жарко, ни холодно. Изменено 15 июля, 2015 пользователем Helium Ваяю AMB Beta22, KG Dynahi, KG Dynalo, KG Krell KSA5, KG CFA, KGSSHV Carbon, KGST, KG Grounded grid, KG Blue Hawaii, STAX SRM-T2 и т.д. Наушники: Sennheiser HD800/HD800S/Hifiman HE-500/HE-5XX/Audeze LCD-XC/Fostex TH900mk2/Sennheiser IE-80S 5 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
ravich1984 513 1 Тракты Опубликовано 15 июля, 2015 Beta 22 Balanced это уровень Cavalli LG и RSA Dark Star. При этом, бета обходит обоих по нейтральности. Что значит обходит по нейтральности? В чём Кавалли и Дарк Стар конкретно уступили? Чтобы с вами не случилось - ничего не принимайте близко к сердцу (Э.М.Ремарк) Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Bonza 491 1 Тракты Опубликовано 15 июля, 2015 например? Линкс 21 и его логический последователь Schiit Ragnarok. Что ещё за Линкс 21? Нет такого усилителя для наушников у Линкса. Есть усилитель мощности Lynx PA21. Но он-то здесь причём? Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
kleymor.metal 4 777 4 Тракты Опубликовано 15 июля, 2015 @ravich1984,Бета играет гораздо ровнее, не пытаясь подкрасить ВЧ (как DS), или смягчить звук (как Cavalli). Само звучание беты в системе не слышно (хотя сделаю оговорку, сборки бывают разные). Про техничность писать не буду, так как у хороших транзисторных усилителей она бешеная, и на чем оценить ее объективно я не знаю Спойлер Аудиотракт (Hi-End) Динамики ГР-9 военной приемки (винтаж). Усилитель - Интерскол ИСП-200 (7кВт) Портатив: iPhone Chine Limited Edition, наушники родные, провод в оплетке из синей изоленты. Все прогрето в аудиофильской СВЧ от Samsung. Вся музыка приготовлена ручным апконвертом из mp3 (128) в DSD (128). Разницу между t.A.T.u. и The Berzerker слышу! Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
iow 1 809 1 Тракты Опубликовано 15 июля, 2015 например? Линкс 21 и его логический последователь Schiit Ragnarok.Напишите, пожалуйста, в двух словах о результатах вашего сравнения Ragnarok с балансной бетой. Что слушали, какой тракт был, чем именно изделие schiit оказалось интереснее. @kleymor.metal, Dark Star, насколько я понимаю, самый уязвимый для критики усилитель, из указанных выше. Впрочем, я его не слушал, так что... Oppo bdp-103 / BBP-200 -> Berkeley Audio Design Alpha DAC -> ? -> Fostex TH900, Beyerdynamic DT 911 (EDT 990 VB) / Focal Solo6 Be [в продаже] Было (неделя+): Наушники: Sennheiser HD 555, German Maestro GMP 400, Beyerdynamic DT 990 (1980's edition), Beyerdynamic DT 880 (1980's edition), Sennheiser HD800 s/n 4k, Sennheiser HD800 s/n 12k, Audez'e LCD-2, Sony MDR-CD3000, AKG K812, ТДС-15 Snorry Mod, HiFiMAN HE6, Beyerdynamic DT 660 MK II (EDT 770 V), AKG K1000ЦАПы, комбайны: Audio-GD NFB-5, MS Audio Laboratory DAC 1.0, M2Tech Young, Wadia 121, Hegel HD20, LevZ DAC-S-015f, Metrum Octave DAC MKI, Demograf DAC 4397, Mytek Stereo192-DSD DAC, dCS Debussy, Demograf DAC 1541Усилители: Laconic Night Blues NB-3A (с трансами sowter), SPL Phonitor, Lynx Audio HA61, Energy Audio Beta22, Demograf AMP (ECL82), AMB Beta22 [4-board balanced + 2xSigma22] by HeliumИсточники цифры: E-mu 0404 PCI, Musiland Monitor 01 USD, E-mu 1212m PCI, M2Tech hiFace RCA, RME HDSP 9632, Lynx AES16 PCI, QLS QA-660, SOtM dX-USB HD 1 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Melsig 1 080 Опубликовано 15 июля, 2015 например? Линкс 21 и его логический последователь Schiit Ragnarok. Что ещё за Линкс 21? Нет такого усилителя для наушников у Линкса. Есть усилитель мощности Lynx PA21. Но он-то здесь причём?видать, подразумевается, что до 21 Линкса никто цирклотроны не делал Knowledge is not wisdom. Wisdom is not truth. Truth is not beauty. Beauty is not love. Love is not music. Music is the best. — Frank Zappa Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
