AMB Beta 22

[Артём Власов 6 2 Тракты]

Вот что получилось.

А зачем вал на резистор? Там можно без него, шлейф пустить на переднюю панель.



Отверстие расточили под вал на передней панели. Пришлось поставить.

[Helium 554]

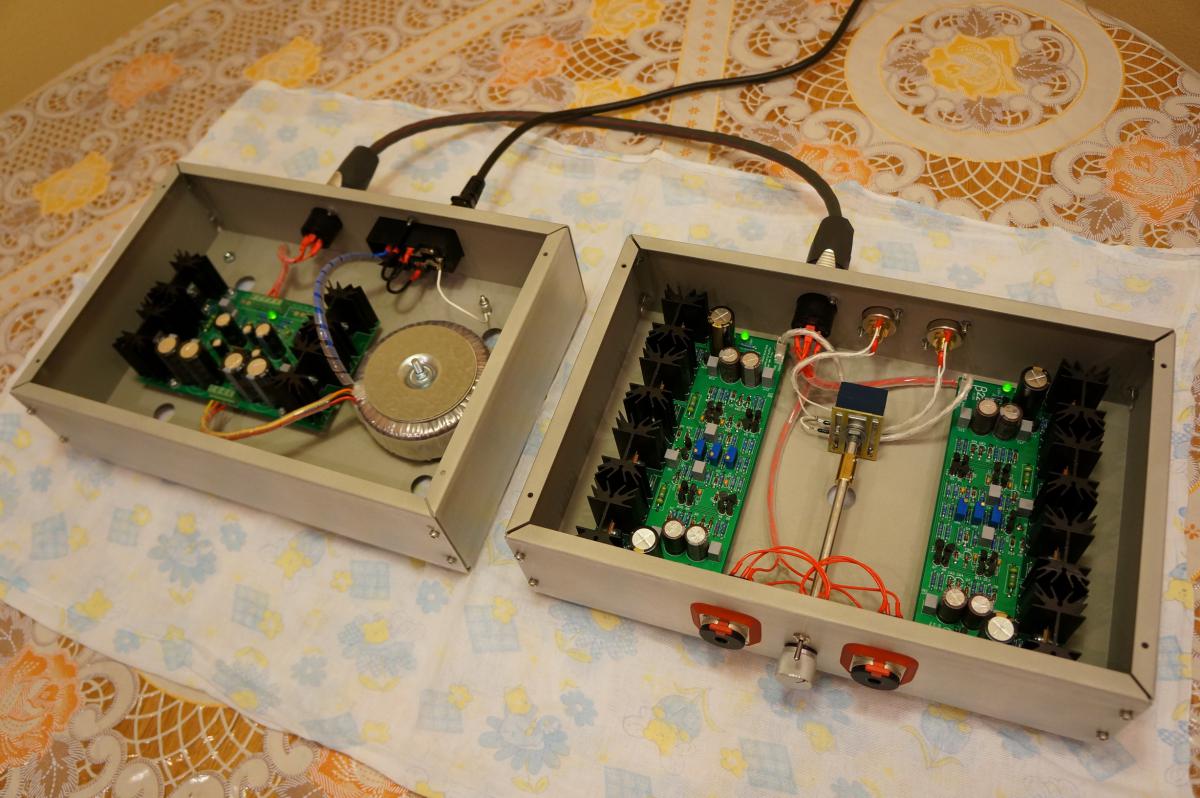

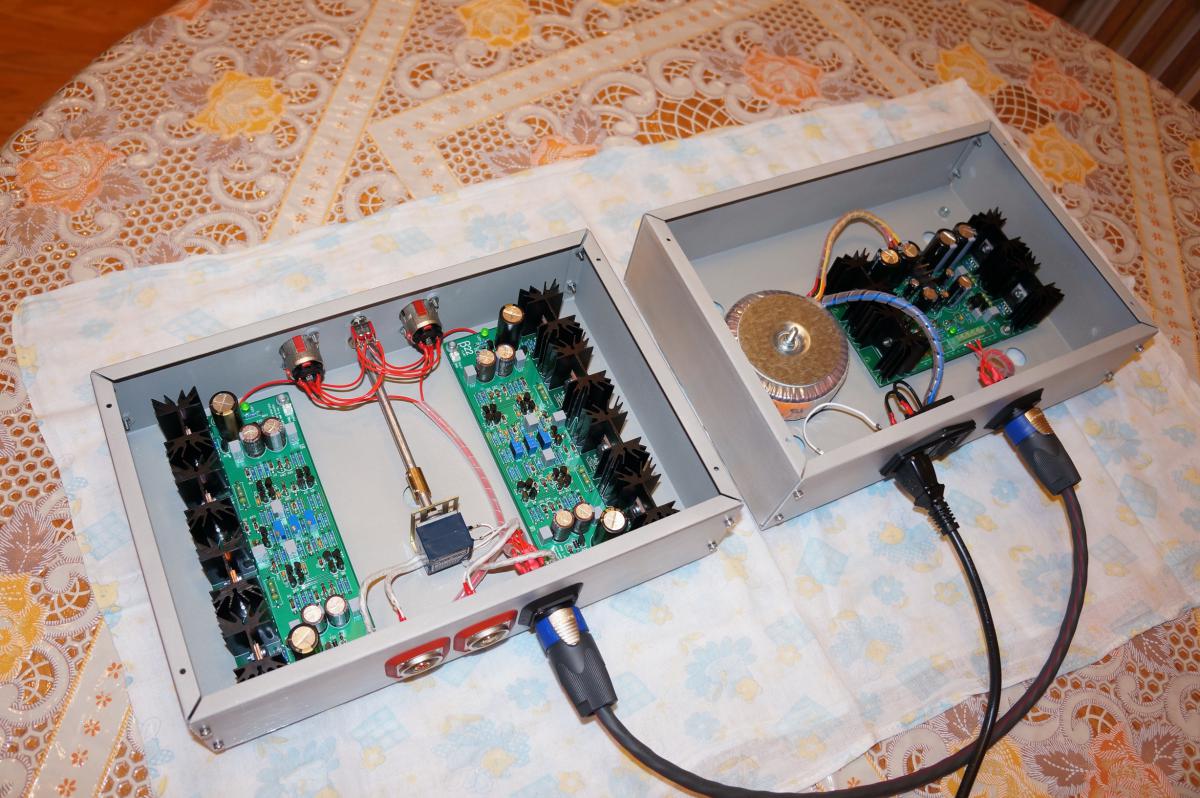

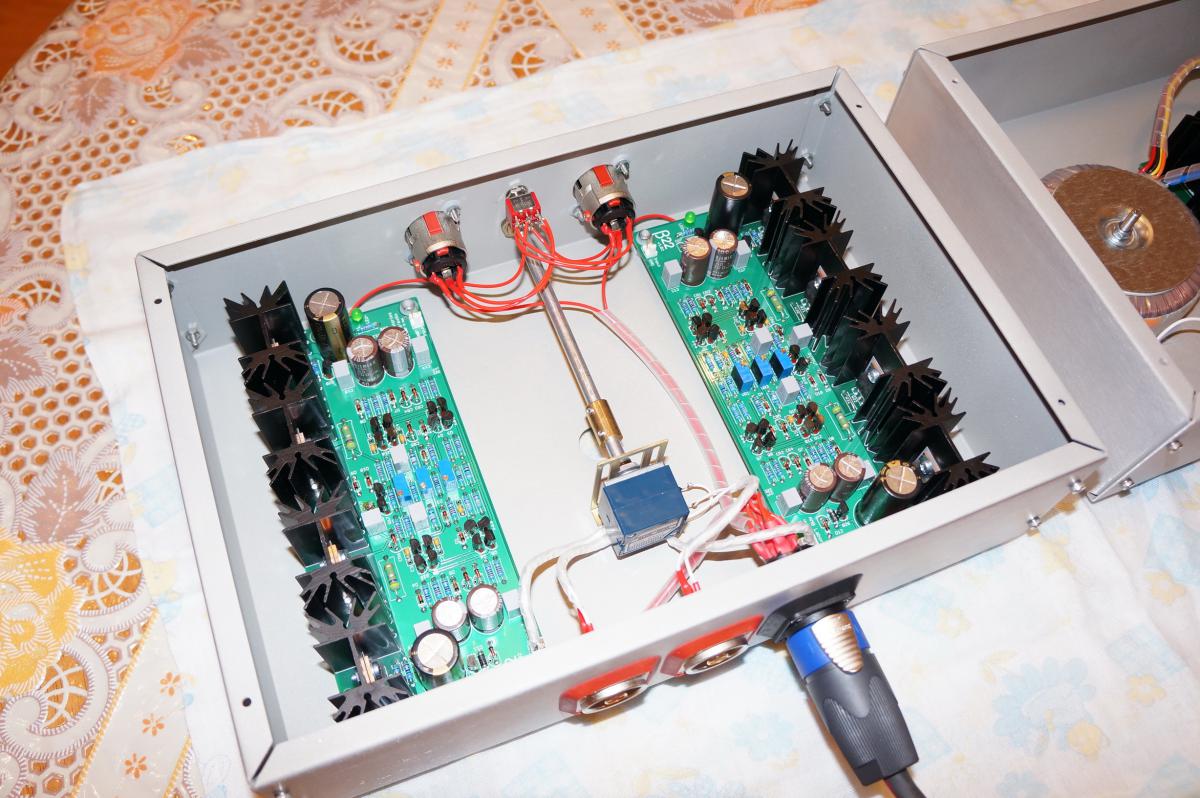

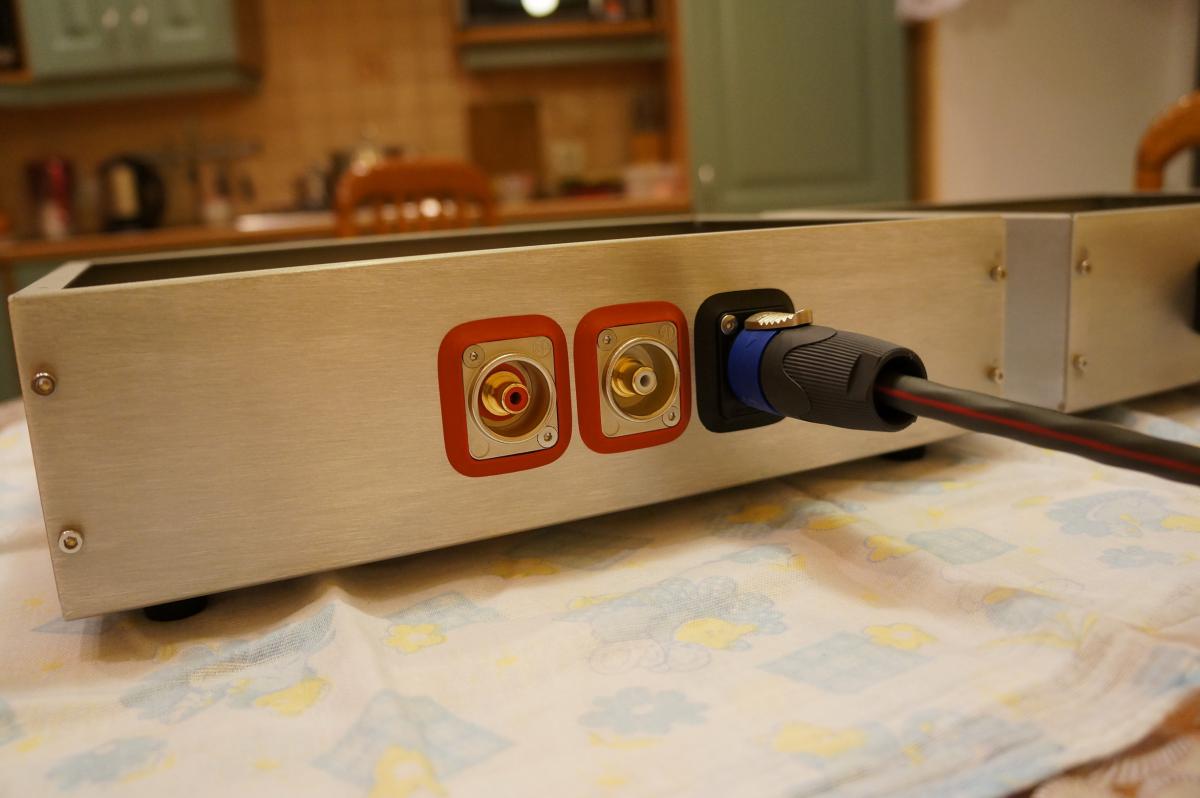

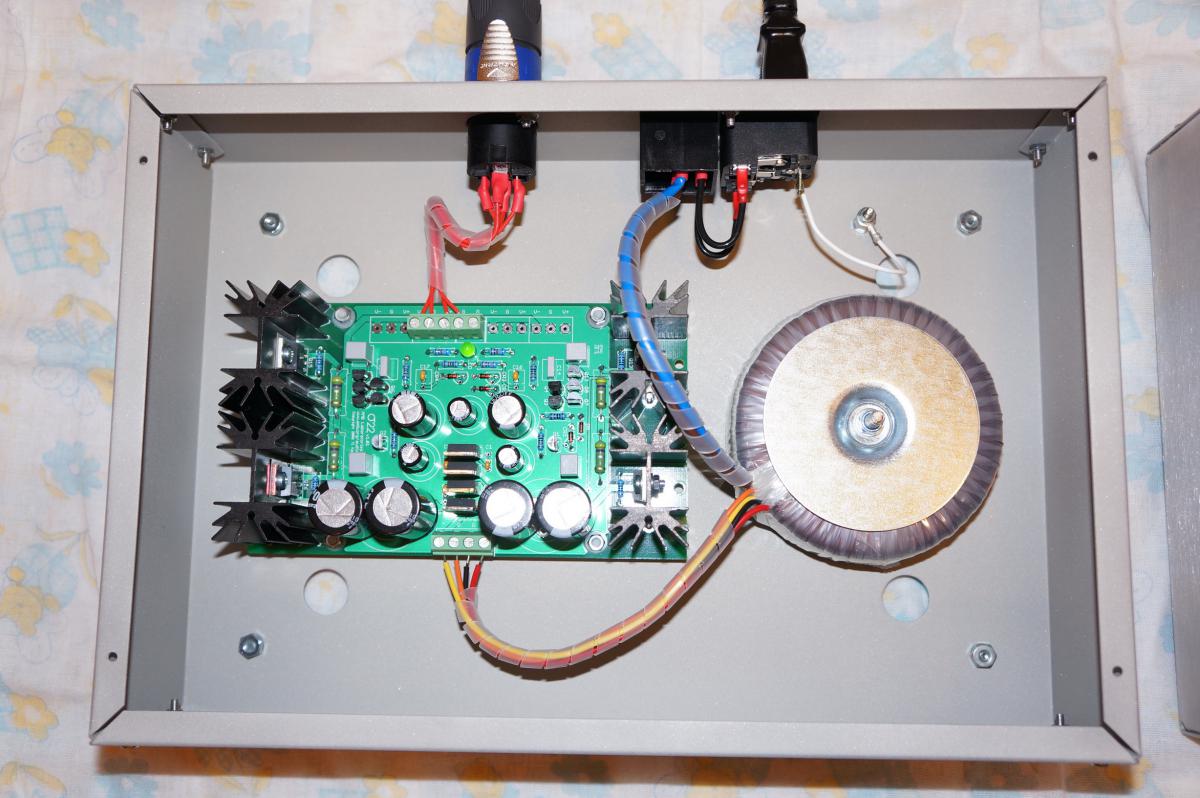

Приведу еще один вариант реализации усилителя бета22, достойный внимания. Конфигурация: 2 корпуса - усилительный и силовой, 2 платы бета22, 1 плата сигма22, 1 трансформатор, 1 регулятор громкости Alps RK27, вся проводка из бескислородной меди, 2 селективных выхода TRS.



Alps RK27 подключен особым образом (shunt-mod), в результате чего сигнал каждого канала идет только через один прецизионный резистор IRC RC55. Alps выступает только делителем напряжения. В данном подключении качество звучания регулятора громкости не уступает и теоретически выше, чем у шаговых DACT и Goldpoint, где сигнал идет через сетку резисторов (ladder-type). Аналогичную схему используют РГ Khozmo. Плавающий импеданс РГ в таком подключении зависимости от положения громкости проблем не вызвал.

Возвратный ток от наушников идет напрямую на землю силовой платы, минуя сигнальную землю и не загрязняя ее.



Отличный вариант за относительно небольшую стоимость (в отличии от балансной, гораздо более сложной, версии).

[Baltic 62]

А на базе беты22 делали когда-нибудь мощные усилители? Интересно было бы почитать сравнения. Мне, вообще-то, для спикеров сейчас более актуален.

[MS audio laboratory 179]

Alps RK27 подключен особым образом (shunt-mod), в результате чего сигнал каждого канала идет только через один прецизионный резистор IRC RC55. Alps выступает только делителем напряжения. В данном подключении качество звучания регулятора громкости не уступает и теоретически выше, чем у шаговых DACT и Goldpoint, где сигнал идет через сетку резисторов (ladder-type). Аналогичную схему используют РГ Khozmo. Плавающий импеданс РГ в таком подключении зависимости от положения громкости проблем не вызвал.

Действительно хорошее решение регулятора. У нас такое-же используется в FHA 1.3. Поскольку сигнал через ползунковый контакт не проходит, то искажения регулятор не вносит в сигнал. А импеданс он и в других регуляторах переменный, что не является проблемой.

[8street 393]

@Helium, можно схему регулятора посмотреть?

[Helium 554]

Забейте в гугле Alps shunt mod, выйдет

[vel11 258]

Helium,

С активной землей такую схему можно использовать? Номинал и мощность влияют?

[Helium 554]

С активной землей также можно.

Мощность не влияет (инпут-сигнал слаботочный), номинал, я думаю, разумнее взять в пределах 10К-50К Ом.

[Адам 1 042]

Присматриваю к своим LCD-2 усилок поинтереснее V200 без астрономических ценников. Кто нибудь сравнивал эти два усилителя или может где то проводились такие сравнения? Есть ли смысл их вообще сравнивать между собой?

[Rutger 15 788]

@Адам, Как бывший владелец V200, перешедший на Beta22 (by energetik), скажу, что с Бетой звук приобрел глубину, красивый окрас тембров и басов, звук стал более завлекающим. Violectic в этом плане более сухой и аналитичный.

[levap 2 729]

А если хочется в схожем направлении еще больше выкрутить ручку "вовлекатора", можно посмотреть в сторону Зена.

[Адам 1 042]

@levap, ручку хочется выкрутить очень! Буду искать информацию про Zen Amp, спасибо!

[Игорь_63 17]

Присматриваю к своим LCD-2 усилок поинтереснее V200 без астрономических ценников. Кто нибудь сравнивал эти два усилителя или может где то проводились такие сравнения? Есть ли смысл их вообще сравнивать между собой?

Сравнивал в лоб.

V200 более резкий с узкой сценой.

Имхо сравнивать их нет смысла, разный клас

[Игорь_63 17]

Добавлю.

Мое сравнение и мои уши, система в подписи.

Бета - первое, что бросается в глаза - звук значительно мягче, сцена значительно шире, соответственно разделение инструментов слышно более выражено, кажется, что звук выходит за пределы наушников. Звук - аналоговый, натуральность (по мне) практически на уровне реальных инструментов. Звук комфортный.

V200 - сцена схлопнулась, звук четко привязан к наушникам. Звук жестковат, звонковат, хотя верхи не пилят, их наоборот как-бы не хватает. Единственное в чем выйгрышь на мой взгляд - бас. Здесь он поглубже и почетче, как мне показалось. Очень аудитор напомнило (по памяти).

Хз кто там кто какую синергию лсд с v200 слышит, мне кажется крепкий середнячок, не более.

Пс мне лсд на мс аудио 1.1 даже больше понравились, звук был более аналоговый, хоть и выше средней громкости шли неслабые искажения. До средней громкости - все было очень даже. Думаю на более мощном мс аудио будет получше.

[Андрей Макаров 891]

Добавлю.

Мое сравнение и мои уши, система в подписи.

Бета - первое, что бросается в глаза - звук значительно мягче, сцена значительно шире, соответственно разделение инструментов слышно более выражено, кажется, что звук выходит за пределы наушников. Звук - аналоговый, натуральность (по мне) практически на уровне реальных инструментов. Звук комфортный.

V200 - сцена схлопнулась, звук четко привязан к наушникам. Звук жестковат, звонковат, хотя верхи не пилят, их наоборот как-бы не хватает. Единственное в чем выйгрышь на мой взгляд - бас. Здесь он поглубже и почетче, как мне показалось. Очень аудитор напомнило (по памяти).

Хз кто там кто какую синергию лсд с v200 слышит, мне кажется крепкий середнячок, не более.

Пс мне лсд на мс аудио 1.1 даже больше понравились, звук был более аналоговый, хоть и выше средней громкости шли неслабые искажения. До средней громкости - все было очень даже. Думаю на более мощном мс аудио будет получше.

А еще кто-нибудь по мс аудио отпишется (по отношению к LCD-2), а то ветки по новым усям позакрывались и ку-ку... Изменено 11 октября, 2014 пользователем Андрей Макаров

[Rutger 15 788]

Хз кто там кто какую синергию лсд с v200 слышит, мне кажется крепкий середнячок, не более.



Ну, на самом деле не все так уж и плохо, и если говорить в защиту V200 (а я не считаю данный усилитель плохим), то синергия все же есть на самом деле, данный усилитель неплохо срабатывается с LCD-2, и мощностей хватает, и возможности усилителя достаточно неплохи, а если смотреть на соотношение цена-качество, то вообще все отлично.

НО, это все-же начальный уровень... и если хочется большего, то это Beta22/ZenAmp, далее Luxman P-1/Bryston, еще далее - топовая лампа от Demograf/victorvvo (именно топовая) из авторских или что-то типа Cavalli Liquid.

Изменено 11 октября, 2014 пользователем Rutger

[pinh0le 10 938 23 Тракты]

@Rutger, Сравнивали Бету с Luxman P-1/Bryston?

[Rutger 15 788]

@pinh0le, С Luxman P-1 - да, в живом сравнении. Luxman звучит немного бархатистее и чуть-чуть мягче, чуть более вовлекающе, так бы я сказал, разница возможно и ничтожно мала, но она есть. Bryston слушал совсем немного, поразила его чистота и сцена, больше, наверное, ничего сказать не могу, из того, что запомнилось.

[zAg 3 251]

и если хочется большего, то это Beta22/ZenAmp, далее Luxman P-1/Bryston,

Сомневаюсь, что bryston bha-1, у которого сигнал проходит через электролит, выше классом, чем Beta22, где сигнал через конденсаторы не проходит.

[pinh0le 10 938 23 Тракты]

@Rutger, Получается Luxman звучит похоже на ЗЕН

[Rutger 15 788]

Сомневаюсь, что bryston bha-1, у которого сигнал проходит через электролит, выше классом, чем Beta22, где сигнал через конденсаторы не проходит.



Я сужу не по схеме, а по звуку (по тому, что своими ушами услышал, хотя это можно назвать ИМХО)...

[pinh0le 10 938 23 Тракты]

, Вас почитаешь, так всё что нужно для звука высшего качества, это феншуйный аттенюатор, отстутствие элетролитов на пути передачи сигнала и резисторы чтобы Вишай были.

[Rutger 15 788]

@Rutger, Получается Luxman звучит похоже на ЗЕН



В какой-то степени, наверное похоже, хотя мне сложно уже вспомнить свою прослушивание у smc4pro на его Zen.

[zAg 3 251]

, Вас почитаешь, так всё что нужно для звука высшего качества, это феншуйный аттенюатор, отстутствие элетролитов на пути передачи сигнала и резисторы чтобы Вишай были.

Ну попробуйте, воткните на пути сигнала своего усилителя электролит, потом отпишитесь, какой "классный стал звук". И не Вишай те что DALE, а те что Z-Foil VAR (Vishay Audio Resistor), с приминением которых похоже Вы не одной сборки не слышали, ну это и не удивительно, серийно с ними никто аппаратуру не собирает, так что извеняйте, не убедили.

[pinh0le 10 938 23 Тракты]

, Вас почитаешь, так всё что нужно для звука высшего качества, это феншуйный аттенюатор, отстутствие элетролитов на пути передачи сигнала и резисторы чтобы Вишай были.

Ну попробуйте, воткните на пути сигнала своего усилителя электролит, потом отпишитесь, какой "классный стал звук". И не Вишай те что DALE, а те что Z-Foil VAR (Vishay Audio Resistor), с приминением которых похоже Вы не одной сборки не слышали, ну это и не удивительно, серийно с ними никто аппаратуру не собирает, так что извеняйте, не убедили.

Ну-ну, не надо обижаться просто "это" в каждом вашем сообщении

Кстати, не понял, а в чём вас нужно убедить?

Изменено 11 октября, 2014 пользователем pinh0le
