Самодельные провода для наушников

[Mopo3ko 298]

Да, я брал у него же. Главное что не врёт, судя по бумажке - серебро, хоть и "гордые" 3N степени очистки. При цене в 4 доллара за метр (!) готового кабеля из серебряной моножилы - вообще прекрасно, звучит детальнее микрофонника Canare, (кабель из которого между прочим обойдется примерно в ту же сумму), а то что с балансом такие дела- особенность данного проводника, будем учитывать. Для себя сделал вывод, что для тёмных и густых наушников он годится не очень, а со светлыми/микродетальными - вполне может "выстрелить".

[Surgut2006 907]

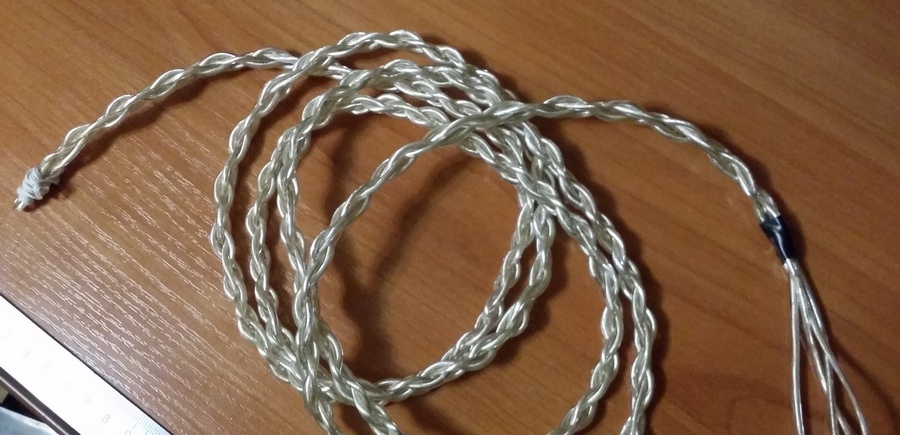

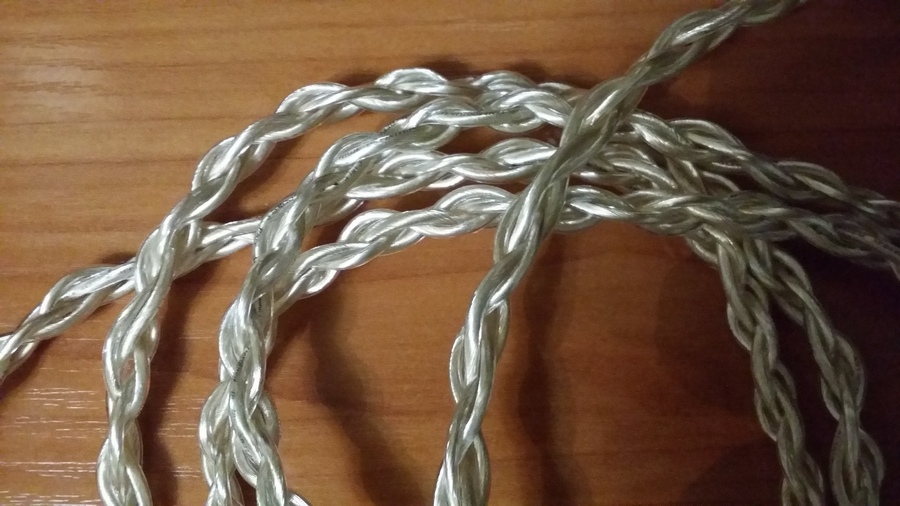

на скорую руку собрал полуфабрикат.

завтра-послезавтра (пока у меня выходные) попробую доделать прикидочный вариант из 4 жил

[Urez 2 505]

У кого-нибудь может осталась моножила серебра неотека(в голубом тефлоне) 16awg(1.3mm), хотел бы выкупить, или продать/обменять свои 4.5 метра такой на 18awg(1mm)?

Мне не хватает для проекта, нужно в сумме 9 метров, есть только 4.5, можно полуметровыми кусками.

Рассмотрю ЛЮБЫЕ варианты.

[donmilani 1 089 4 Тракты]

Поздравляю всех с Праздником!



Закончил свой очередной кабель.

Начну с того, на что ориентировался и что хотел получить в итоге:

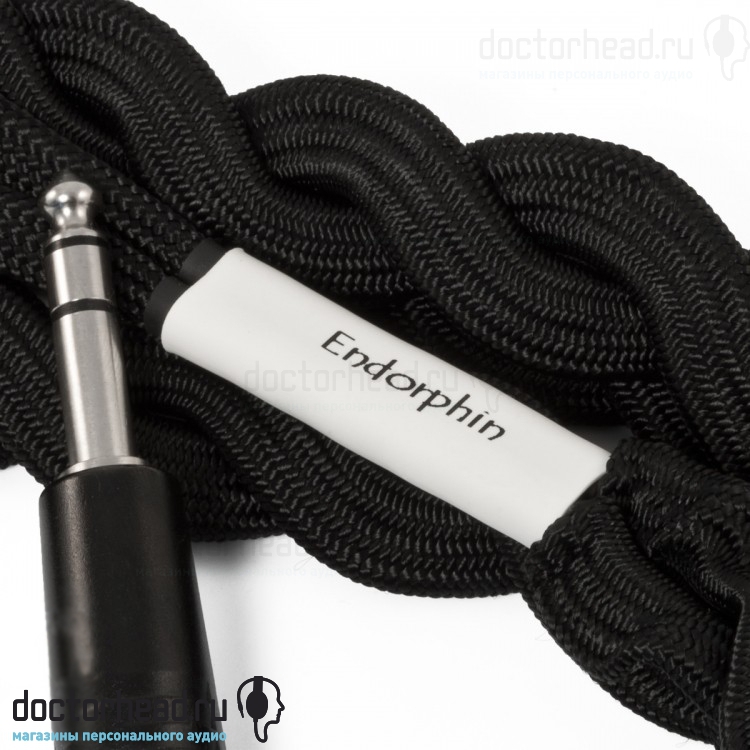

Stefan AudioArt ® Endorphin

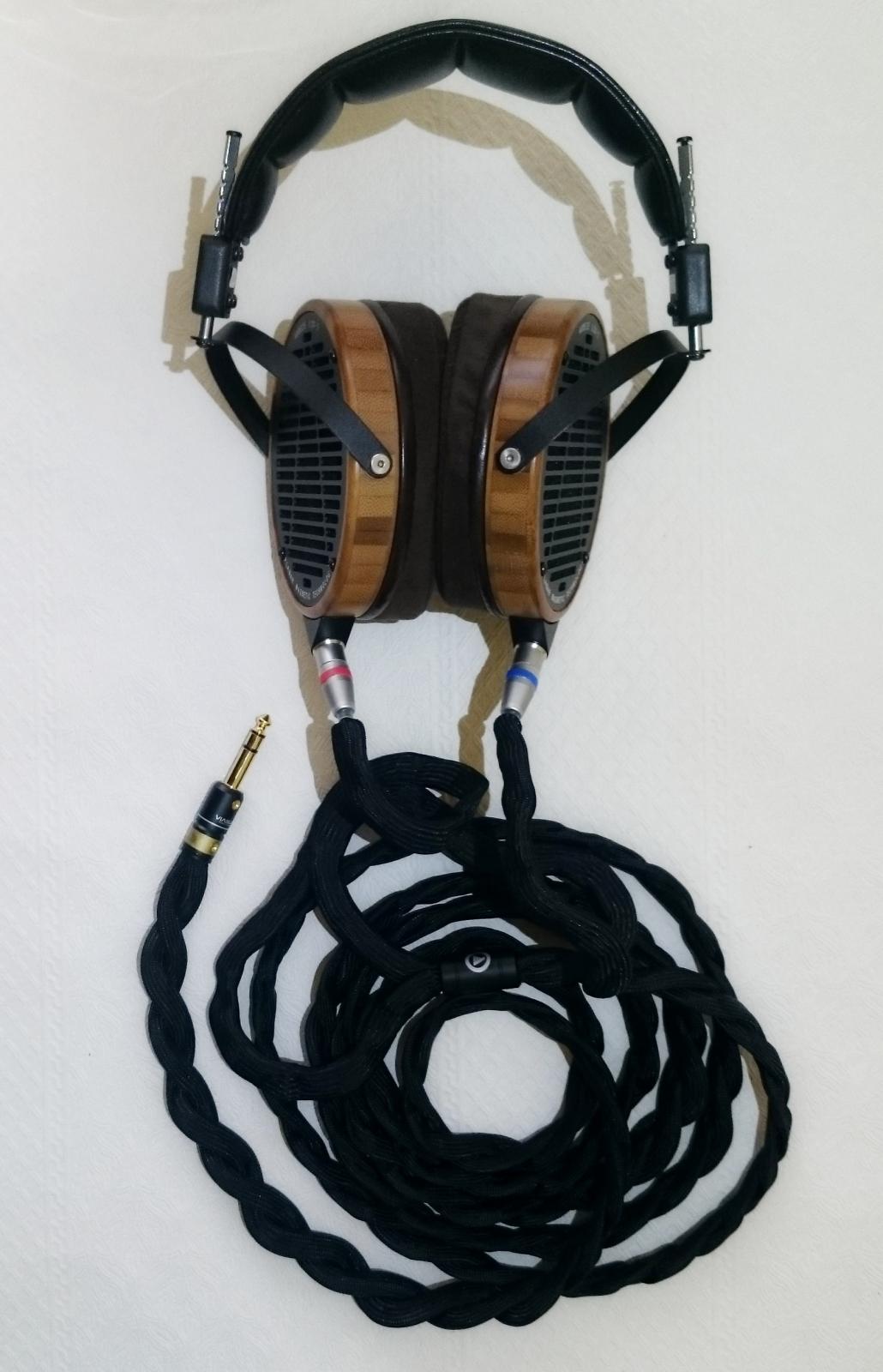

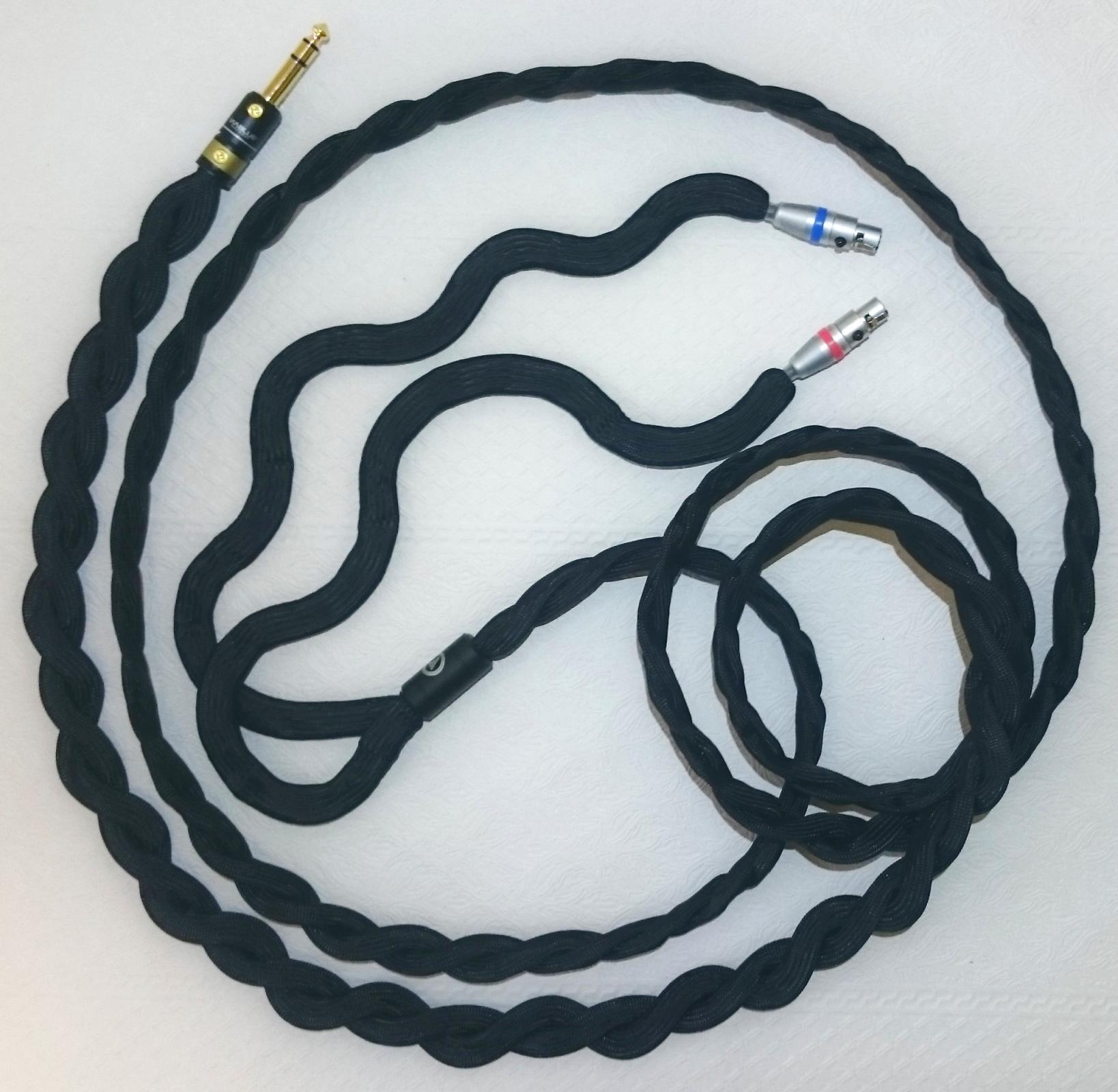

... и получилось:





Прослушаю завтра, а после праздников полное описание и впечатления



PS. Кабель получился достаточно габаритным и тяжеловатым (3 метра жил - 2.85 метра кабеля, литц в полиэтилене сам по себе весу прибавил здорово, а тут еще и диолена метров 8 ушло), но с LCD-2 смотрится достаточно гармонично - наушники миниатюрными никак не назовешь.

Изменено 23 февраля, 2015 пользователем donmilani

[pollar 8 808]

@donmilani,

Супер!

Вот только джек туда 704-й просится



ЗЫ. С праздником!!!

[zAg 3 251]

@donmilani,

:appl:

Супер!

Вот только джек туда 704-й просится



ЗЫ. С праздником!!!

Нет уж, если к Эндорфину, значит к Эндорфину! Тут уже надо CF-763®. По фото, сходство, просто едентичное.

[pollar 8 808]

Нет уж, если к Эндорфину, значит к Эндорфину! Тут уже надо CF-763®. По фото, сходство, просто едентичное.

Я "подходил" не из недостатка качества ! Виаблю отличные коннекторы! Но габариты... ну просится сюда так "не любимый" коллегой @donmilani, огромный 704-й Фурутек!

Вот "...токмо для..."(с).

Ну надо же хоть к чему-то "докопаться"

[zAg 3 251]

Нет уж, если к Эндорфину, значит к Эндорфину! Тут уже надо CF-763®. По фото, сходство, просто едентичное.

Я "подходил" не из недостатка качества ! Виаблю отличные коннекторы! Но габариты... ну просится сюда так "не любимый" коллегой @donmilani, огромный 704-й Фурутек!

Вот "...токмо для..."(с).

Ну надо же хоть к чему-то "докопаться"

Но у Эндорфина же он тоже не огромный, по моему 763-й лучше бы смотрелся (и гораздо легче), я же тоже не из-за качества, а изо эстетики. Ну или подгонять Neutrik под оригинал. Изменено 23 февраля, 2015 пользователем zag18

[pollar 8 808]

моему 763-й лучше бы смотрелся

Да, красавец, конечно, ничего не скажешь!

[donmilani 1 089 4 Тракты]

@pollar, ,

Спасибо!

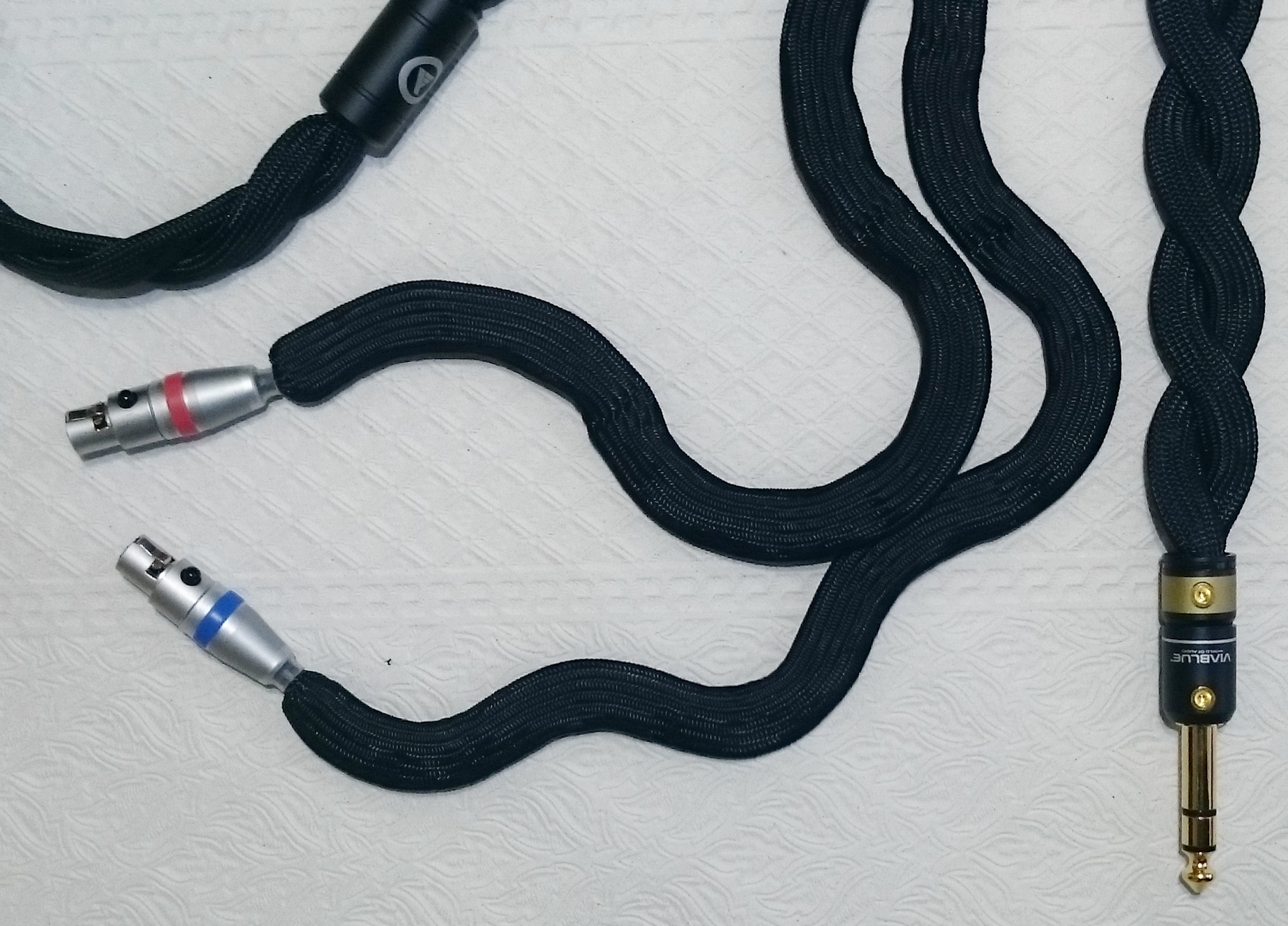

На счет джека... соглашусь, Viablu слишком миниатюрный для кабеля из такого литца - тяжело паять, хотя и терпимо.

Оплетку одеть сверху и закрепить намертво... вот тут помучался вдоволь - пришлось пластиковую втулку расширять термическим способом (можно было и рассверлить, но не кашерно).

А вот XLR-коннекторы - это уже беда. Переделывал не один раз, укорачивая кабель... надо подумать на будущее, может серебряные или медные моножилы пустить в качестве перемычек от коннектора к жилам литца.

Свивка... красиво получилось, особенно до сплиттера (в живую солидно смотрится, да и тактильно первоклассно), но у эндика скрутка с большим углом... у меня так не получилось, надо термически оплетку фиксировать. Попробовал, но пока получил обратный результат - становится еще мягче и форму не держит... попробую позже температурой фена поиграться (на обрезках, естественно), может моментом (он ее плавит) или прижиганием подправлю... когда эндорфин в руках был, обратил внимание, что они там что-то похожее использовали в виде точек.

После сплиттра решил сделать с "расширением" (получил эффект волны), а не как у образца "прямые" провода... вроде неплохо, но выпрямить можно в любой момент - благо коннекторы не намертво крепил, разбираются запросто (как говорится, в целях безопасности при заклинивании в разъеме).

Кабель плоский, на фото это не передать. Может показаться, что скрутка гуляет, - реально держал ширину и шаг как мог по всей длине... , но косяки, конечно, есть

Да, была бы оплетка поменьше в диаметре, получилось бы еще лучше, но нет в продаже к сожалению.



Осталось прослушать, сравнить.

Изменено 23 февраля, 2015 пользователем donmilani

[pollar 8 808]

Свивка... красиво получилось, особенно до сплиттера (в живую солидно смотрится, да и тактильно первоклассно), но у эндика скрутка с большим углом... у меня так не получилось, надо термически оплетку фиксировать. Попробовал, но пока получил обратный результат - становится еще мягче и форму не держит... попробую позже температурой фена поиграться (на обрезках, естественно), может моментом (он ее плавит) или прижиганием подправлю... когда эндорфин в руках был, обратил внимание, что они там что-то похожее использовали в виде точек.

Да отлично получилось! Ну какая разница какой именно на эндрике "угол"? Главное, чтобы сделанный кабель не меньше эстетического удовольствия дарил(про звук разговор отдельный). А "плавить" всё-така не желательно. Ведь по-любом определенное "ослабление" происходит. Глядишь, при определенном стечении обстоятельств и "прохудится" .

Всё у Вас великолепно! Ну а лучшее, как известно, "враг хорошего"!

[Surgut2006 907]

@donmilani, Да получилось "прелестно"

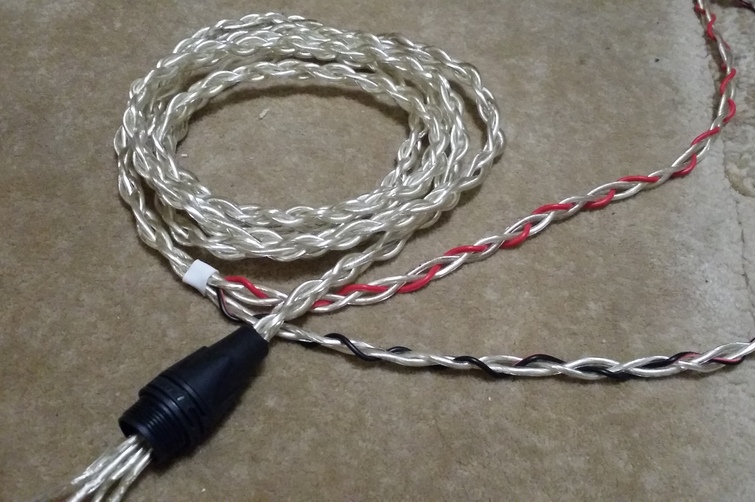

у меня все гораздо проще. Да "джека" 6,3 пока еще нет

так что потихоньку болванку делаю

завтра в магазинчик схожу, подставку с зажимами купить да может на время и джек 6,3 возьму.



в "хвосты" добавил по 3 жиле , чисто так чтобы косичка форму держала, Больше они никакой функции не выполняют.

Изменено 23 февраля, 2015 пользователем Surgut2006

[donmilani 1 089 4 Тракты]

@pollar,

Я всё понимаю... ,но это пробный шаг, для такого дизайна и жилы надо использовать соответствующие, а не литц.

Понял одно: надо искать оплетку меньшего диаметра.

Диолен в качестве оплетки меня полностью устраивает в таком исполнении внешнего вида кабеля.

"Плавить" - я имел в виду прижигание по точкам (можно иглу использовать), у оригинала было нечто похожее, как писал выше.

[donmilani 1 089 4 Тракты]

@Surgut2006,

Отлично получилось, но я бы (со своими бзиками) поплотнее сплел бы (ровнее бы выглядело, хотя может просто фото такое).

А вот идея с "дополнительыми жилами" у меня в голове давно засела, правда я хотел добавить 2-е дополнительные такого же оттенка и скрыть все под сплиттером. Опередили



PS. Подставку раньше тоже использовал, сейчас прикупил у китайцев мини-тиски на присоске - жить стало веселее.

[pollar 8 808]

К стати "вплетание" третьей, "не рабочей" жилы, то-же известная практика!

IXOS XHS706W/ Gamma Geometry

Даже "техническое обоснование" было (не помню, конечно...)

[Surgut2006 907]

@Surgut2006,

Отлично получилось, но я бы (со своими бзиками) поплотнее сплел бы (ровнее бы выглядело, хотя может просто фото такое).

А вот идея с "дополнительыми жилами" у меня в голове давно засела, правда я хотел добавить 2-е дополнительные такого же оттенка и скрыть все под сплиттером. Опередили



у меня дома склада нет - нашел спаренный старый кабель - разделил - вот и появились 2 доп. жилы ;-)

ну естественно в месте раздвоения кабеля под сплитер все уйдет - до этого еще не добрался - но идеи уже есть ...

пробовали плотное плетение - выглядит гораздо симпатичнее - но это же у меня пробный шар - пока еще 9 метров в пути ... а там подумаю может и 4 хватит





К стати "вплетание" третьей, "не рабочей" жилы, то-же известная практика!

IXOS XHS706W/ Gamma Geometry

Даже "техническое обоснование" было (не помню, конечно...)



ну на оригинальность я не претендую - но дошел своим умом ;-)

Изменено 23 февраля, 2015 пользователем Surgut2006

[pollar 8 808]

ну на оригинальность я не претендую - но дошел своим умом ;-)

Так ведь я именно в подтверждение Вашего решения! Как говорится "Есть такое мнение"



ЗЫ. прошу "не судить строго" за внешний вид кабеля на фото. Он у меня много лет "валялся" где попало, и "искусно" облуженные концы из "той же оперы". Нужно было просто откусить ... теперь уж поздно...

Изменено 23 февраля, 2015 пользователем pollar

[donmilani 1 089 4 Тракты]

Получил посылочку из Китая... M4070 AutoRanging LCR Meter.

и хотел бы поделиться кое-какими результатами измерений и краткими впечатлениями:



1). Стоковый

R = 0,15 Ω; Ls = 1,76 µH; Cp(L-R) = 77.58 pF; Cp(G-R) = 135,27 pF; Cp(G-L) = 125,11 pF

эталон (точка отсчета)



2). ISOLA Litz (а-ля Эндорфин; 250/44, 4 жилы в шелке и PE оболочке каждая, 2.85 м; стр 77, пост №1913)

R = 0,17 Ω; Ls = 2,03 µH; Cp(L-R) = 107.23 pF; Cp(G-R) = 180,20 pF; Cp(G-L) = 167,23 pF

задранный и рыхлый бас - размазанное (нечеткое) звучание



3). МГсТФ (0.07мм2, 16 жил посеребрянки, 2.85 м; стр 73, пост №1820)

R = 0,23 Ω; Ls = 1,08 µH; Cp(L-R) = 365.78 pF; Cp(G-R) = 458,17 pF; Cp(G-L) = 458,10 pF

приподнятые ВЧ, четкость, детальность, узкая сцена



4). Achtung (Solid Pure Silver 0.4mm 6 Wire Litz Cable, 3м; стр 56, пост №1398)

R = 0,37 Ω; Ls = 3,07 µH; Cp(L-R) = 58.41 pF; Cp(G-R) = 106,20 pF; Cp(G-L) = 87,07 pF

приподнятые ВЧ, теплота, детальность, широкая сцена



Kimber Timbre 1m @ 20 kHz - R = 0,057 Ω; Ls = 0,493 µH; Cp = 62.1 pF



Впечатления чисто субъективные (мои и моей жены). Параметры своих шнурков приводил в теме... будет время, восстановлю и дополню таблицу. С емкостями какая-то чехарда намерялась, - привел всё, потом буду разбираться что и почему.



Кабели все в сборе, т.е. измерял вместе с коннекторами.

Kimber-а у мня нет, взял данные с их сайта (для сравнения).



PS. Пытался в виде таблицы вставить, - сыпется безбожно, так что пока так, а потом в рисунок заделаю

Изменено 24 февраля, 2015 пользователем donmilani

[levap 2 729]

@donmilani, впечатления по звуку на LCD-2, правильно? Какие-то корреляции звуковых впечатлений с измеряемыми параметрами кабелей отмечаются?

[donmilani 1 089 4 Тракты]

@levap,

Да, - LCD-2, тракт в подписи. Denon--ы не использую.

Корреляции пока не вижу, но кое-какие выводы уже можно сделать...

1) большая емкость (МГсТФ - плотная свивка) не привела к деградации НЧ-диапазона, а вот на сцену повлияло (хотя, надо перепроверить, что именно к этому привело - жилы или плетение?)

2) литц (но, это не по параметрам) не дап "колкости" и не показал прибавки по ВЧ - практически как сток, только НЧ приподнялись здорово и стали доминировать, что привело к "гулкости" в записях (нечто похожее, по памяти, я наблюдал у sergst на его WE 4x0.64) - для LCD такой калибр малопригоден.



Статистики мало, да я и не уверен, что такими измерениями можно как-то обосновать характер звучания... по планам скоро добавлю WE 8x0.5 (винтаж 20-х ), кардас (настоящий) и оянду. Может к Сергею как-нибудь соберусь в гости - у него шнурков много

[donmilani 1 089 4 Тракты]

...

дополнение по 250/44 ISOLA Litz wire (партия 1987 года)



250 жил AWG44 (0.05мм – 8.7 Ом/м)

0.49 мм2 – жила, 1.03 мм – внешний диаметр

Медь: E-Cu58 (Cu 99.95%, oxygen 0.005; ETP – electrolytic tough pitch copper)

Диэлектрик: Polysol 155 (мод. Полиуретан, температура плавления - 225°C, способность к лужению - 390°C)

Взято с http://www.elektriso...-types/jis.html



"Медный провод получают «методом волочения», лак наносится тонкими слоями многократно (до 30 раз), чтобы обеспечить хорошую связь лака с медью."





PS. Вчера с женой провели день в "выслушивании кабелей" - более бестолкового занятия трудно себе представить. Но всё же - она у меня человек не болеющий аудиофилией и поэтому мне особенно интересно её мнение.

Так вот... при первом проходе она мне с уверенностью заявила, что кабель из МГсТФ переигрывает Achtung по детальности и четкости звучания (её вокал особо интересует с проф. точки зрения), медные она сразу отсекла как хлам (рок она не слушает).

Пришлось обратить её внимание на объемность звучания и сцену... и только после этого она подтвердила (неоднократно прослушав эти два кабеля), что Achtung звучит лучше - подсела на Il Divo и наотрез отказалась менять кабель.

К чему я это... о слепом тестировании. Если слушателю явно не указать, какие нюансы в прослушивании искать и сравнивать (если человек неподготовленный), то слепой тест может показать очень забавные результаты

[Surgut2006 907]

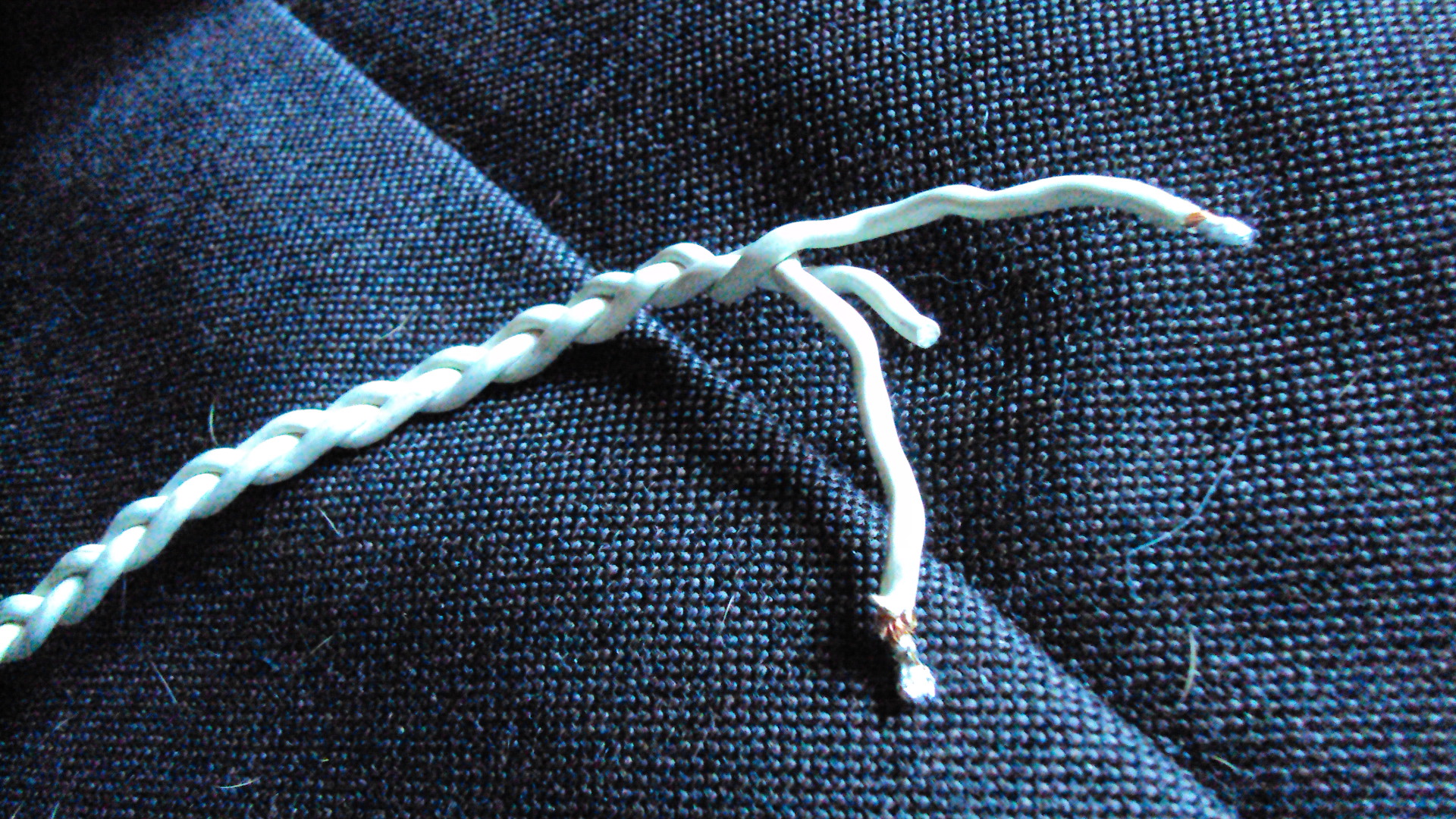

у меня проблема ;-)

собрался на времянку припаять разъемы и встрял

кабеля одинаковые и что интересно цешкой не прозваниваются

прийдется пробовать методом научного тыка

[donmilani 1 089 4 Тракты]

@Surgut2006,

прошу прощения, что значит "не прозваниваются"?

это же литц - лудить надо

[Surgut2006 907]

концы залудил - толку 0



на самом деле все оказалось еще хуже

я пытался прозваникать 2 конца которые идут к правому и левомк наушникам

еще и не пил, пиво просто рядом стоит ... может парами надышался

Изменено 24 февраля, 2015 пользователем Surgut2006

[donmilani 1 089 4 Тракты]

@Surgut2006,

Забавно... надеюсь, что найдете причину и поделитесь. Удачи!
