если оконцовка джеком, то как на схеме, если балансный вариант(справа), то не присоединяйте ничего в полноразмерном xlr к пину "1"(земле), т.о. "2,3" из мини идут только в "3" полноразмерного...

[donmilani 1 089 4 Тракты]

Спасибо за советы, но я, похоже, плохо описал проблему и ввел в заблуждение "балансом"

Есть кабель кабель Oyaide HPC - 22W - 2 жилы и экран.

В удлинителях пускают одну жилу на правый канал, вторую на левый, экран - земля.

Такая же распайка и для наушников AKG EK300, AKG EK500S, AKG K141, AKG K171 MKII, AKG K240 MKII, AKG K271MKII, PIONEER HDJ-2000.

Для LCD ситуация немного меняется - нужно использовать два отрезка.

Вопрос: что делать с экраном? Оставлять его не подсоединенным - какой тогда смысл в нем?

Изменено 1 января, 2014 пользователем donmilani

[Jaster 634 5 Тракты]

Экран подсоединить только с одного конца к земляному проводу, со стороны разъема.

[TeeGReeN 359]

Добрый день!

Хочу сделать рекабелинг своим Sony МА900. Присматриваюсь к коннектору Canare f-15. Литцендрат хочу сменить на моножилу. Разводка будет симметричная (Y).



Хочется кабель потолще стокового (тонкий скручивается). Так же хочется что бы его сопротивление было значительно ниже (стоковый 2.5 ом).

Из пожеланий к звуку: побольше глубокого баску, не яркую середину и чистых верхов.



Какой кабель посоветуете до 1000р/м?



Сасибо!

Изменено 4 января, 2014 пользователем TeeGReeN

[Ilya-s 812 1 Тракты]

@TeeGReeN,

я бы посоветовал neotech, например 24AWG, в тефлоне. Взять можно, например, здесь - http://www.liveacous...om.sg/upocc.htm

Но тефлон там довольно толстый, учтите это.

Еще интересный вариант - Western Electric 1930-1940х, также 24AWG. на ебее должны быть.

Изменено 4 января, 2014 пользователем Ilya-s

[TeeGReeN 359]

@Ilya-s,

Спасибо!

То есть понадобится 12м такого провода (4х3м)? Там есть 2 версии и 2 цены на каждую. Если берем крио, то по какой цене будет 9 или 7.2$ ?

Инструкцию по сплетению в теме нашел)

Дополнительно все это дело ничем не нужно экранировать?

[donmilani 1 089 4 Тракты]

... получил ответ от Cardas Audio:



Sergey,

Thank you for contacting Cardas Audio.

You do not need to connect the shield at either end but we do connect the shield at the source end if using a ¼” stereo plug. We cut the shield off where the left and right split to go to the ear cups. For the LCD2 you can cut the shield off at the mini XLR plug.

Please note, the four conductors are Litz, you will need a solder pot to tin the ends before you solder to any connector.

Cheers,

Brian Von Bork



В общем, можно подсоединить экран у коннектора. Попробую поиграться, когда cardas 23.5x4 доедет, а с Oyaide HPC - 22W получилась неувязочка: решил оставить кабель как есть (2 куска по 3 метра), но после свивки с оплеткой получил "кабелюку" в 10мм диаметром (межблок прямо) - не гламурно!

Пошел дальше: кабель под разделку...

Оплетка PVC снимается трудно (VH гораздо проще разделывается), экран (обвивка медными проволочками) спасти не удалось. Внутри витая пара - скрутка по часовой, шаг порядка 1см, но местами переходит в 0.5см (систему так и не понял). Повех идет обмотка хлопковыми нитями.

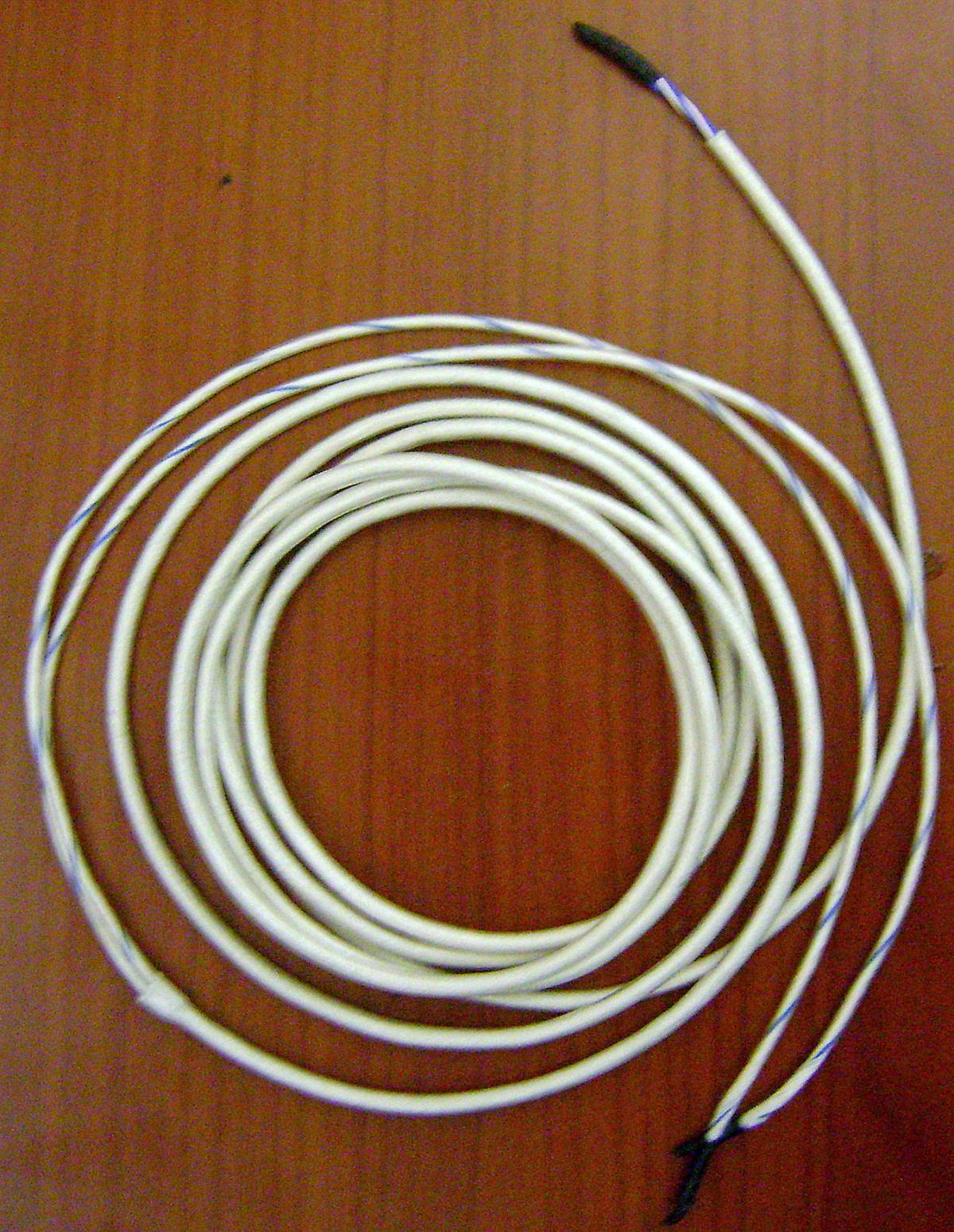

Пересобрал жилы, поместил всё в хлопковую оплетку и поверх усадил полиэтиленовой термоусадкой. Фото привожу.

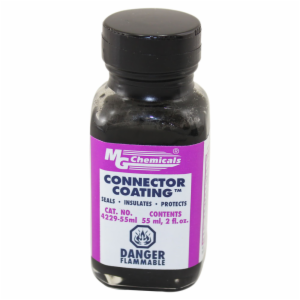

Что дальше... оплетка от Viablu, их же сплиттер. Да, прикупил тут Connector Coating (жидкая резина) - давно икал замену термоклею... думаю пригодится и при финальной отделке моего кабеля.

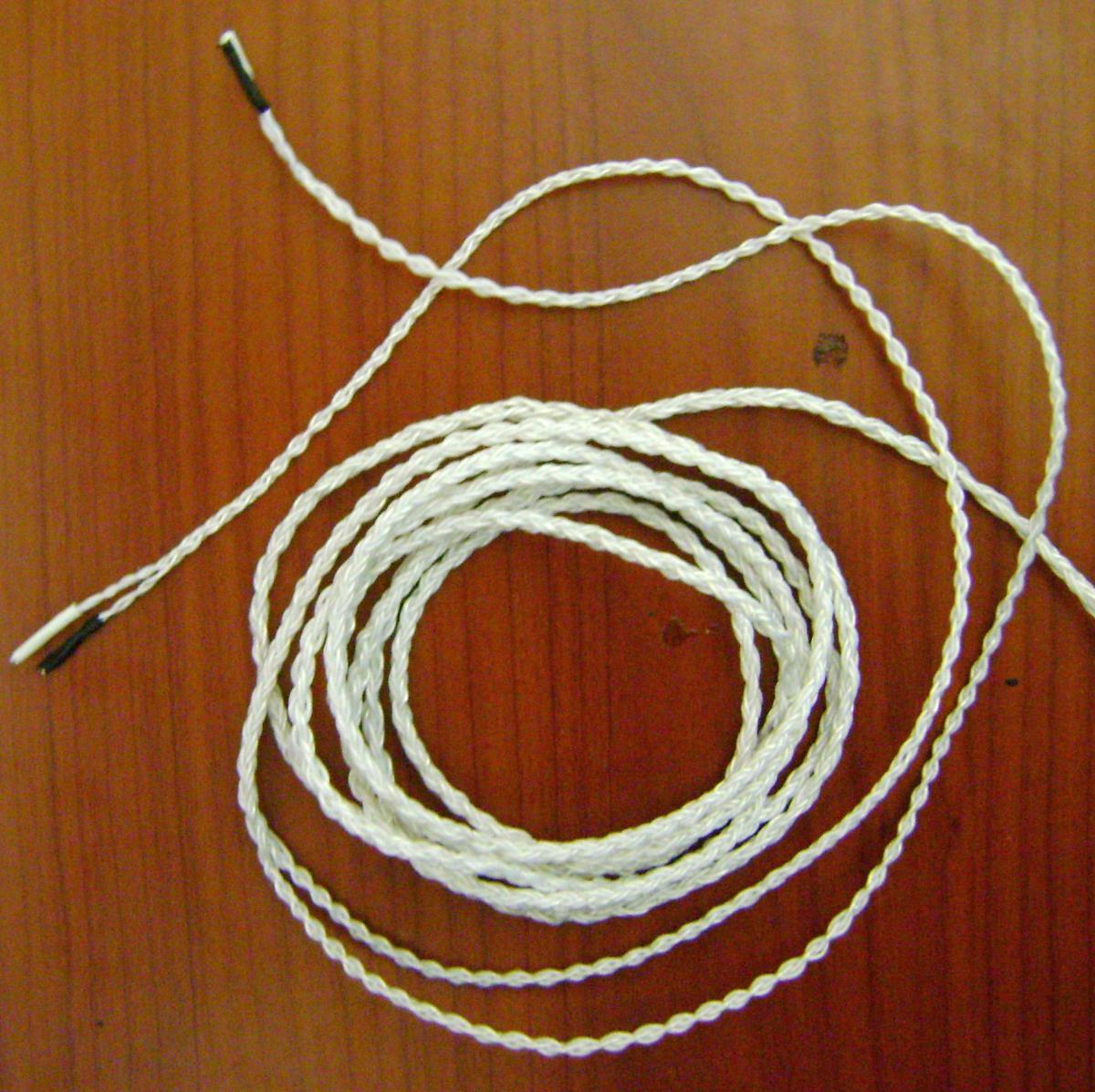

Сделал плетенку из 8 жил (МГТсФ 19x0.12 - посеребренная медь в тефлоне 80-х годов)...первые мозоли на пальцах, но для первого раза, вроде, не плохо получилось, но уже есть идеи как оптимизировать. Жгут получился гибким и достаточно тонким... прямо хлыст в руках, но угол вышел порядка 40-45 градусов (многовато, вроде). Если есть желающие распаять коннекторы и послушать в Москве (мои еще не приехали) могу передать на время... заодно и прогреете

Цена получилась - 1000 руб за 3 метра 8-ми жильного кабеля.



PS. Как литц паять? - есть знатоки, а то скоро приедет литц на 250 жил - чую намучаюсь я ним

Изменено 5 января, 2014 пользователем donmilani

[Ilya-s 812 1 Тракты]

@TeeGReeN,

крио дороже.

да, 12м неотека для 3м кабеля.

экранировать не нужно.

Но учтите, что он не особо гибкий будет.

[HOOD 5 360]

Как литц паять? - есть знатоки, а то скоро приедет литц на 250 жил - чую намучаюсь я ним

Раньше лак снимали, прогревая провод паяльником на таблетке аспирина.

Сейчас - не знаю.

[zAg 3 251]

donmilani Красивая плетёнка получилась, не пробовали ещё подключать? Не микрофонит кабель при прикосновении? Oyaide HPC - 22W на отводах можно было и не разделывать, там всего диаметр 4мм. или взять кабель Oyaide идущий одним проводником в изоляции диаметром 1.6мм. А зачем Вам такой литц в 250 жил, можно дом запитать таким.

[donmilani 1 089 4 Тракты]

@HOOD,

Про аспирин слышал, но пишут, что вредно для меди... мол промыть полностью не получится. Читал еще, что канифоль и горячий паяльник хорошо снимают, но боюсь, что изоляция повредится... в общем, пока ищу варианты "деликатного лужения" литца.



,

подключать пока не пробовал, разъемы (miniXLR) еще не приехали... так что про "звучание" сказать ничего не могу - просто кабель интересный попался, МГТФ с посеребренными жилами советских времен (раньше такого не встречал, да и не слышал), да и диаметр 0.5мм вроде подходящий. Дальше можно всё загнать в хлопок и оплетку одеть (если микрофонить будет).

Oyaide HPC - 22W пришлось разделать, так как экран на отводах без толку оставлять - снял оплетку, экран... дальше жилы и хлопок оставил как есть - то есть не расплетал, просто трубку одел и усадил (на фото видна разница, 3мм получилось). После разветвления пришлось скрутить (плести не было возможности - витые пары в одном направлении, да и скрутка легла идеально по старой свивке после расплетения всех жил) и одеть в хлопок.

А что за Oyaide 1.6мм одним проводом? Я, просто, на новогодней распродаже прикупил Oyaide HPC-22W на пробу - другого не было в алкаблс.



250 x 0.05 mm (250/44) ISOLA LITZ WIRE - прикупил тут попробовать... 0.49 квадрата в шелке, любопытно попробовать на LCD

Изменено 5 января, 2014 пользователем donmilani

[TeeGReeN 359]

Но учтите, что он не особо гибкий будет.

Не особо это как? Если как сетевик для компа, то норм.

А на что можно глянуть из ассортимента местных магазинов? Просто пока не знаю, где заказывать буду. Мне насадки для затычек с америки уже месяц идут и все нету.



И по звуку: середина у него не яркая? А то у моих ушей она ярчит от нижней до верхней.

[Ilya-s 812 1 Тракты]

@TeeGReeN,

сетевики для компа разные бывают =) но вообще он чуть лучше гнётся, чем средний сетевик на 0.5мм2.

Из московских магазинов есть ***** и аудиомания, но там кабели дорогие... а те что, в бюджет вписываются - не OCC-медь.

Середина достаточно ровная, хотя наверняка это зависит и от наушников, но в целом (по моему опыту с неотеком) - ничего выпирать не должно.

[TeeGReeN 359]

@Ilya-s,

Лучше гнется 1 жила или вся плетенка?

Намного дороже? Если 1к сверху то ладно. В противном случае потерплю месяцок в ожиданиях

[Ilya-s 812 1 Тракты]

@TeeGReeN,

плетенка из 4х моножил гнётся немного хуже, чем одна жила; но зависит от плетения. Если брать плоское плетение, то плетенка будет в одной плоскости гнуться как моножила. Если брать миллойта - то чуть хуже, чем моножила в отдельности.

Цены в московских магазинах немалые, но неотека для разводки (hook up wire) я там не видел. В аллкаблес есть всякие ояды и фурутеки, но это просто перемаркированная furukawa, но дороже в N раз Фурукаву можно тоже купить на ебее на копейки.

[TeeGReeN 359]

@Ilya-s,

А сильно ли фурукава уступает неотеку? Есть ли смысл доплатить за крио?



Так же хочу зарекабелить М50, но чисто из за удобства. Хочу не витой и съемный сделать. Микрофонный канаре подойдет? Или есть что получше за небольшую цену (может ту же фурукаву, раз все равно ждать)?



Что скажете на счет джека? Нормальный я присмотрел?

[Ilya-s 812 1 Тракты]

фурукаву не слушал. судя по всему, степень очистки меди там чуть ниже, чем у неотека (видел у фурукавы только 5N. у неотека, кстати, тоже столько же есть и тоже стоят дешево. а вот 7N у японцев видимо нет). Хотя не знаю, как это на звуке отражается, по сути, и те и другие - монокристалы.

Я разницу между крио и не-крио особой не заметил. Например, между изоляцией разница заметно больше (т.е. она просто отчетливо заметна). Но я слушал только на межблоках.

Канаре довольно тяжеловат. Можно купить тот же неотек, только тонкий - 26-28AWG, лучше даже многожильный и можно в ПВХ (PVC) изоляции. Только его вроде бы нет на этом сайте (liveacoustic). Можно заказать с http://www.partsconnexion.com/ , но это канадский магазин - доставка немалая и ехать будет месяц-два. С лайвакустик обычно быстро приезжает, до меня где-то за 10 дней добиралось обычной почтой.

Коннектор вроде норм.

[zAg 3 251]

А сильно ли фурукава уступает неотеку? Есть ли смысл доплатить за крио?



У меня два кабеля, из многожильной Фурукавы и из крио моножильного Неотека. Фурукава ярче на СЧ-ВЧ, хорошовыделяет область сибилянтов, менее басовита, для определённых записей очень хорошо подходит (даже может быть в приоритете). Неотек (всё таки надо учитывать, что это моножила 0.64мм) намного более басовитый, меньше подчёркивает область СЧ-ВЧ, почти не восприимчив к сибилянтам, очень детален (воспроизводит всю мелочь в записи), что-то в нём слушать просто одно наслаждение, но есть записи когда от воспроизведения этих подробностей, мягко сказать, слушать не очень приятно, всё ещё и от качества записи зависит и от источника, ну и от всего остального. Мои эксперементы в этой области продалжаются.

Вот если в крации, такой мой ответ устроит.

[Ilya-s 812 1 Тракты]

по моему опыту, моножила от неотек, наверное, один самых прозрачных/детальных/динамичных кабелей из меди. БОльшую прозрачность, чем у этого неотека можно найти уже только среди серебряных кабелей. Возможно, медь, как в топовых акролинках лучше, поскольку они используют производственные мощи nikko/mitsubishi, и к ван-лунг-кейблс и фурукаве никакого отношения не имеют, в отличии от многих других аудио-брендов.

[donmilani 1 089 4 Тракты]

получил и разделал под наушники Cardas 4x24, может кому будет интересно...



структура кабеля: 4 свитые вместе жилы (шаг свивки 1-1.3 мм, свиты справа налево), тефлоновая лента, черная полиэтиленовая лента, экран (плотная обмотка жилами), черный полиэтилен, тефлоновая лента, сверху PVC (вроде).



разделал до разветвления, витые пары сверху обмотал тефлоновой лентой, сверху одел хлопковые трубки на весь кабель и защитная оплетка как завершающий этап - получилось вроде не плохо.

[pollar 8 808]

@donmilani,

Конечно интересно!

Ещё интересно о впечатлениях от прослушки(понятно-прогрев)

Но, всё равно... интересно, да и фотки, если можно...

[donmilani 1 089 4 Тракты]

@pollar,

фотки можно, конечно... но хотелось бы выкладывать уже завершенный продукт (а то я всё заготовки снимаю).

Коннекторы еще не пришли - заказал Artemis "AFSC" 4-Pin Mini XLR, уже в дороге.



Интересного много получается, правда не знаю как звучат , но процесс изготовления затягивает...

Сплел тут проводок из многожилы серебренной (3x0.3мм в полиэтиленовой оплетке... самодел) 4-х проводной - красота и мягкий до жути, но как будет звучать не знаю пока... открытия впереди

Сейчас хочу толстый литц в шелке в черный хлопок (вроде с примесью чего-то) одеть и сплести - внешне будет круто!

На подходе серебро в тефлоне 6-и жильный... в общем, процесс идет.



PS. не нашел только как все они плетут 8-ми жильный - придется огрызок покупать, чую, и разбираться... а жаль

[pollar 8 808]

Да, действительно, много интересного впереди!

Пожелаю максимально удачных экспериментов!

Ну, а мы(все кому интересно) будем с нетерпением ждать результатов!

[donmilani 1 089 4 Тракты]

@pollar,

Спасибо!

Скажу только, что изготовление проводов - удовольствие не из дешевых получается.... жилы, хлопок, тефлон, коннекторы, сплиттеры, оплетка и прочее. У меня уже суммарно за Эндорфин зашкалило, блин.... но затягивает процесс

А по звучанию получается, что дешевле было его купить и не заморачиваться. Так что, как-то, вот, такой итог!

[pollar 8 808]

@pollar,

Спасибо!

Скажу только, что изготовление проводов - удовольствие не из дешевых получается.... жилы, хлопок, тефлон, коннекторы, сплиттеры, оплетка и прочее. У меня уже суммарно за Эндорфин зашкалило, блин.... но затягивает процесс

А по звучанию получается, что дешевле было его купить и не заморачиваться. Так что, как-то, вот, такой итог!

Да, знакомо, знакомо! Когда берёшься дорабатывать что-то(для себя), прикидываешь... тут вот, и тут, а потом, оказывается, что ещё и там вон, и там..., потом посмотришь, а ведь проще было-бы сразу взять что-то посерьёзнее... да, но процесс!!!

Вообщем "хотел, как лучше, а получилось..., ну все знают!

Сейчас стараюсь уже поменьше волю "шаловливым" давать, но всё равно, кое-где, кое-что, хотя уже и зрение, и в руке нужной "твердости" не хватает.

Но, Вы правы - затягивает!
