Самодельные провода для наушников

[Urez 2 505]

С Праздником Всех! Может кто-нибудь подсказать, поделиться опытом : хочу сделать серебряный провод из моножилы Neotech для изодинамических ушей. Какое лучше сечение и количество проводников выбрать?

Думал между 4 или 8 моножил на канал (суммарно 8 и 16 жил на весь кабель), диаметром:

1) все жилы AWG 22

2) все жилы AWG 20

3) пополам AWG 20 + AWG 22

4) пополам AWG 20 + AWG 24

5) пополам AWG 22 + AWG 24

Или многожила будет предпочтительнее?

П.С, кто нибудь заказывал через киевский магазин-сайт hifizzi(точка)com?

Никому тут киевский магаз не интересен, пишите напрямую ван Лунгу на фабрику, если мозги есть(спросить что да как) и общаетесь в "адеквате" заказать можно и напрямую(вышлют ems), попробуйте многожилу stdst-18(awg), это серебро в тефлоне.

[RuAlex 9 975]

Подскажите, плиз, схему распайки разъема миниXlr (мама) 4 пина в аудезах, или аналогичных.

[Dim4eg 0]

Вопрос практически по теме. Итак:



Задача.

Провести от звуковой карточки в звукоизолированную кабину кабель 4 метра для мониторных наушников. Уже приобретены под пайку stereo jack 6.3 mm папа и панельный stereo jack мама, имеющие по три контакта.

Решил, что для этих целей подойдёт кабель по типу Kirlin SB-14, описываемый как "Акустический кабель, сечение проводника 2х2мм, проводник - бескислородная медь, в двойной изоляции, диаметр 9.2 мм", т.е. два изолированных проводника на на левое и правое ухо, с одним общим нулём, одновременно экранирующим пару сигнальных проводов.



Проблема.

Пришёл в магазин, и грю, мол продайте. А мне в ответ, нет, не подойдёт такой кабель, поскольку будет фонить, и что нужен такой же (которого у них нет), но что бы каждый сигнальный был экранирован по отдельности. А уж два этих экрана припаиваются вместе к контакту на папе джэк и маме джэк. В другом магазине мне сказали то же самое.

Просматривая модели кабелей, которые форумовчане используют для удлинителей наушников или для самих наушников, всё же кажется что подойдёт и описанный выше тип кабеля, и кабель с 4 жилами и одним общим экраном, но в магазинах не согласны категорически.



Дак где же правда?

[..soroking.. 31]

@Dim4eg,

Экран на провод для наушников не нужен,он вообще не желателен,вам подойдёт и указанный вами кабель,но лучше какой нибудь другой выбрать,желательно к примеру пару двух жильных без экранирующего,либо 4-х жильный так-же без экрана.

Изменено 12 января, 2017 пользователем ..soroking..

[Мелкий Пэ 547]

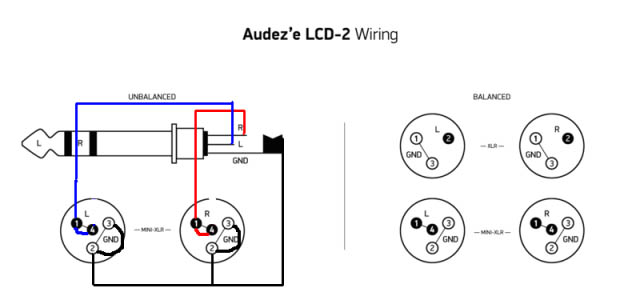

схему распайки разъема миниXlr (мама) 4 пина

вроде оно, я себе хешки по этой схеме перепаял

Изменено 12 января, 2017 пользователем Мелкий Пэ

[RuAlex 9 975]

@Мелкий Пэ, именно, спасибо!

[Urez 2 505]

Народ подскажите название/ссылку может кто видел когда где-нибудь такой состав типа термоклея, но он не в стекло застывает, а слегка мягким сопледавом становится, но абсолютно прозрачный, как раз на кабеле при терминировании потом доступ воздуха к пайке/месту обтяжки закрывать, ну отчасти как демпфер использовать.

[donmilani 1 089 4 Тракты]

Народ подскажите название/ссылку может кто видел когда где-нибудь такой состав типа термоклея, но он не в стекло застывает, а слегка мягким сопледавом становится, но абсолютно прозрачный, как раз на кабеле при терминировании потом доступ воздуха к пайке/месту обтяжки закрывать, ну отчасти как демпфер использовать.

Я использую примерно такой (кисточкой наносится), но он черный и купить у нас проблематично стало, к сожалению.

Есть еще вариант с жидким пвх (он как раз прозрачный есть), но не пробовал еще.

[Urez 2 505]

@donmilani, что-то похожее на liquid pvc/dop, если гуглить по картинкам...

[donmilani 1 089 4 Тракты]

@donmilani, что-то похожее на liquid pvc/dop, если гуглить по картинкам...

Да... видел в Леруа, но так и не решился попробовать - есть пока запасы каучука :-D

[Guc 3]

Приветствую.

Подскажите, есть ли смысл сделать апгрейд кабеля на замену вот такому для наушников 598?

[Surgut2006 907]

и мне ... и мне подскажите ....

ищу приличный разъем (мама),скорее всего 3,5мм для установки в полноразмерные деревяшки. Можно комплект папа+мама.

2,5 смысла нет, размер почти такой же. Другие гораздо крупнее.

Не хочется ничего сверлить/расширять.

Вариантов парочка есть, но может подскажете что-то более визуально/функционально приятнее

Ну и сразу можно и по 3,5 (папа) подсказать.

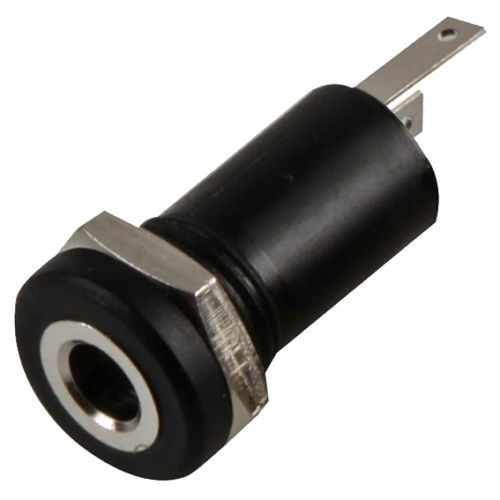

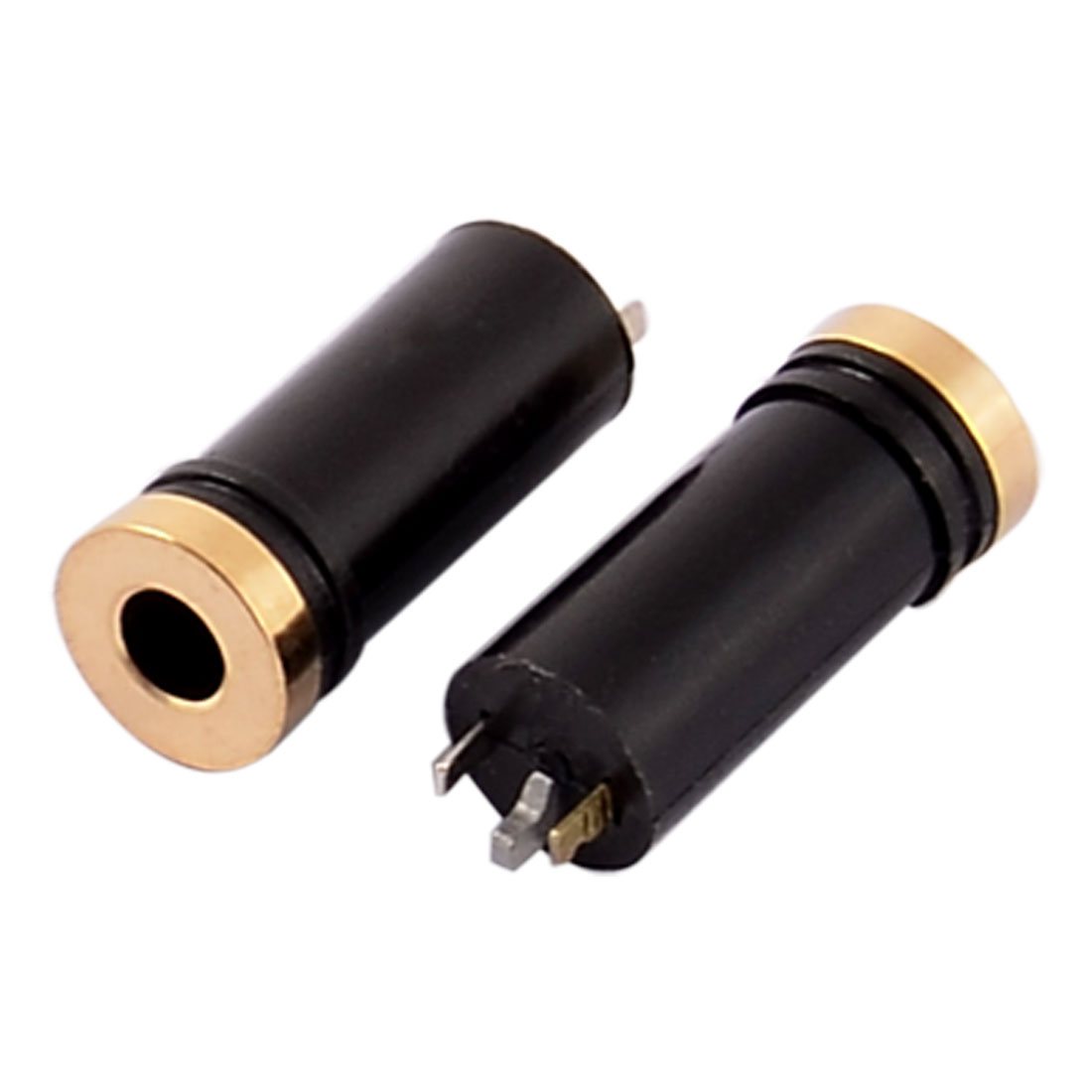

пока смотрю в сторону вот таких.

Изменено 15 февраля, 2017 пользователем Surgut2006

[Тиму 232]

@Surgut2006,



по денон 2000, 5000, 7000 подсказать могу.

[Surgut2006 907]

@Surgut2006,



по денон 2000, 5000, 7000 подсказать могу.



и какие ?

[Serg_m 63]

Скажите, пожалуйста, кто что думает об этом лоте (40 метров AWG28 UPOCC серебряной моножилы по смешной цене): на ебэй лот 122288757780

Продавец по рейтингу хороший, может, серебро у него настоящее...





Добавление:

Всю нужную мне информацию нашел...

Изменено 16 февраля, 2017 пользователем Serg_m

[Тиму 232]

@Surgut2006,

Точить все равно нужно будет, просвет между корпусом и драйвером 3 мм.

Можно этот просвет увеличить, но придется точить кромку чаш.

Я на свои денон 2000 заказал чаши с возможностью регулировки зазора. Как будут готовы, поставпю чаши и коннекторы. На 7000 коннекторы поставил, но пришлось немного точить и драйвер и чаши.









Изменено 16 февраля, 2017 пользователем Тиму

[Surgut2006 907]

не подходит. Буду смотреть свои варианты или делать несъемный кабель.

[Farren 98]

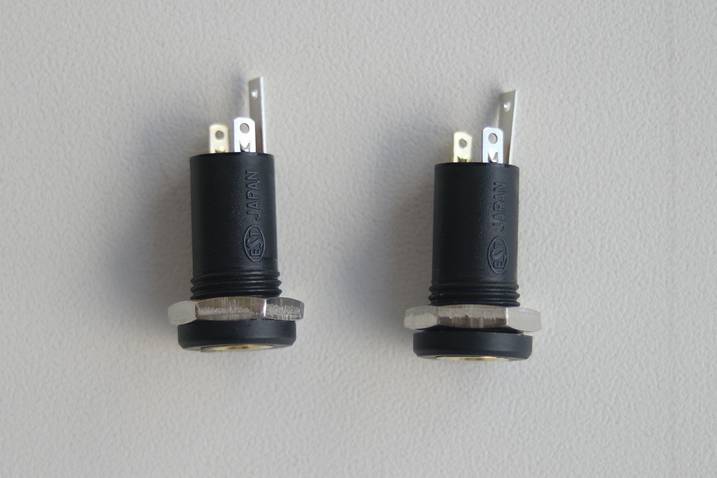

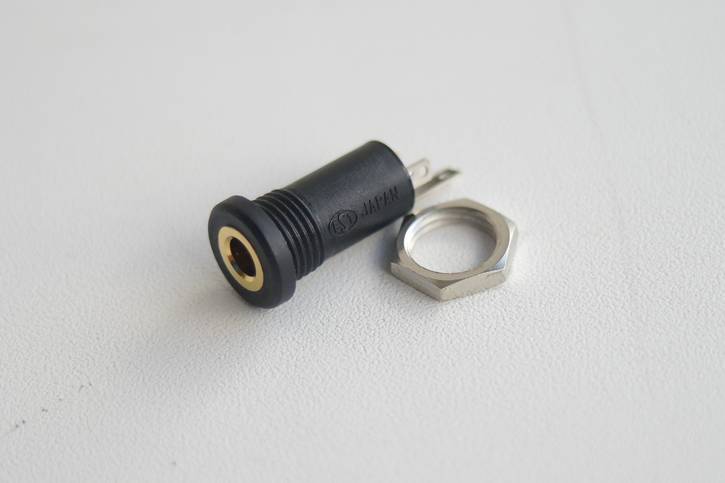

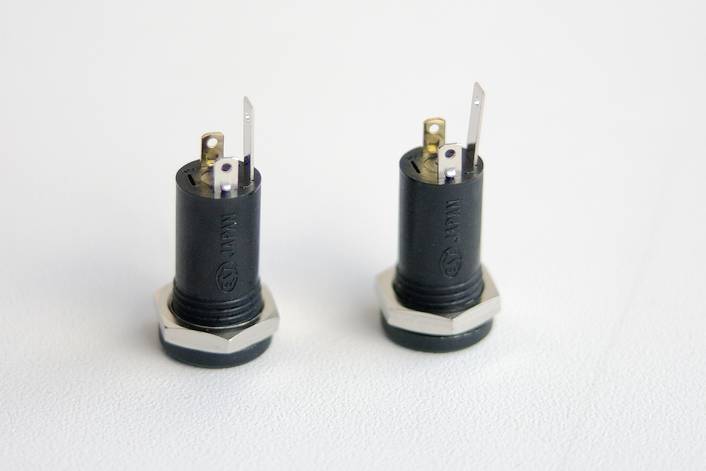

@Surgut2006, заказывал терминалы под миниджек, похожие на тот, что на вашем втором снимке. Если не ошибаюсь, в ветке про фононы их рекомендовали как достойные терминалы. По получении сфотографировал и измерил, ниже продублирую, возможно вам будет полезно при выборе.







Размеры:



Длина пластиковой части разъема - 16мм (общая, 2мм - наружная широкая часть и

14 мм цилиндрическая часть с резьбой (гильза)

Диаметр наружной широкой части - 10мм

Диаметр пластиковой гильзы - 7мм (+0,1)

Длина резьбы на пластиковой гильзе - 4мм (от посадочного среза до

крайнего витка.



Гайка под ключ 10мм, толщина гайки 2мм. Захватывает резьбу по своей

толщине за 2 оборота, т.е. увереный монтаж на материал толщиной 2мм и

менее. Гайка магнитится



Контакты не магнитятся. Один из контактов с желтой гальваникой

(второй). Все 3 контакта из разного материала, самый латунистый

второй, желтый, затем общий (гильза), затем почти без оттенка латуни

центральный (торцевая пимпочка).





Общее впечатление приятное, вполне качественное изделие, все

аккуратно, без царапин, заусенец и облоя. Заметно лучше недорогих китайский блестящих терминалов (с серебристой ребристой гайкой, закручивающейся снаружи)



[Тиму 232]

@Surgut2006,



Если вы параметры необходимого раскроете, вам посоветуют и профи. Так гадание на кофейной гуще, что ищете.

[Surgut2006 907]

@Surgut2006, заказывал терминалы под миниджек, похожие на тот, что на вашем втором снимке. Если не ошибаюсь, в ветке про фононы их рекомендовали как достойные терминалы. По получении сфотографировал и измерил, ниже продублирую, возможно вам будет полезно при выборе.







Размеры:



Длина пластиковой части разъема - 16мм (общая, 2мм - наружная широкая часть и

14 мм цилиндрическая часть с резьбой (гильза)

Диаметр наружной широкой части - 10мм

Диаметр пластиковой гильзы - 7мм (+0,1)

Длина резьбы на пластиковой гильзе - 4мм (от посадочного среза до

крайнего витка.



Гайка под ключ 10мм, толщина гайки 2мм. Захватывает резьбу по своей

толщине за 2 оборота, т.е. увереный монтаж на материал толщиной 2мм и

менее. Гайка магнитится



Контакты не магнитятся. Один из контактов с желтой гальваникой

(второй). Все 3 контакта из разного материала, самый латунистый

второй, желтый, затем общий (гильза), затем почти без оттенка латуни

центральный (торцевая пимпочка).





Общее впечатление приятное, вполне качественное изделие, все

аккуратно, без царапин, заусенец и облоя. Заметно лучше недорогих китайский блестящих терминалов (с серебристой ребристой гайкой, закручивающейся снаружи)

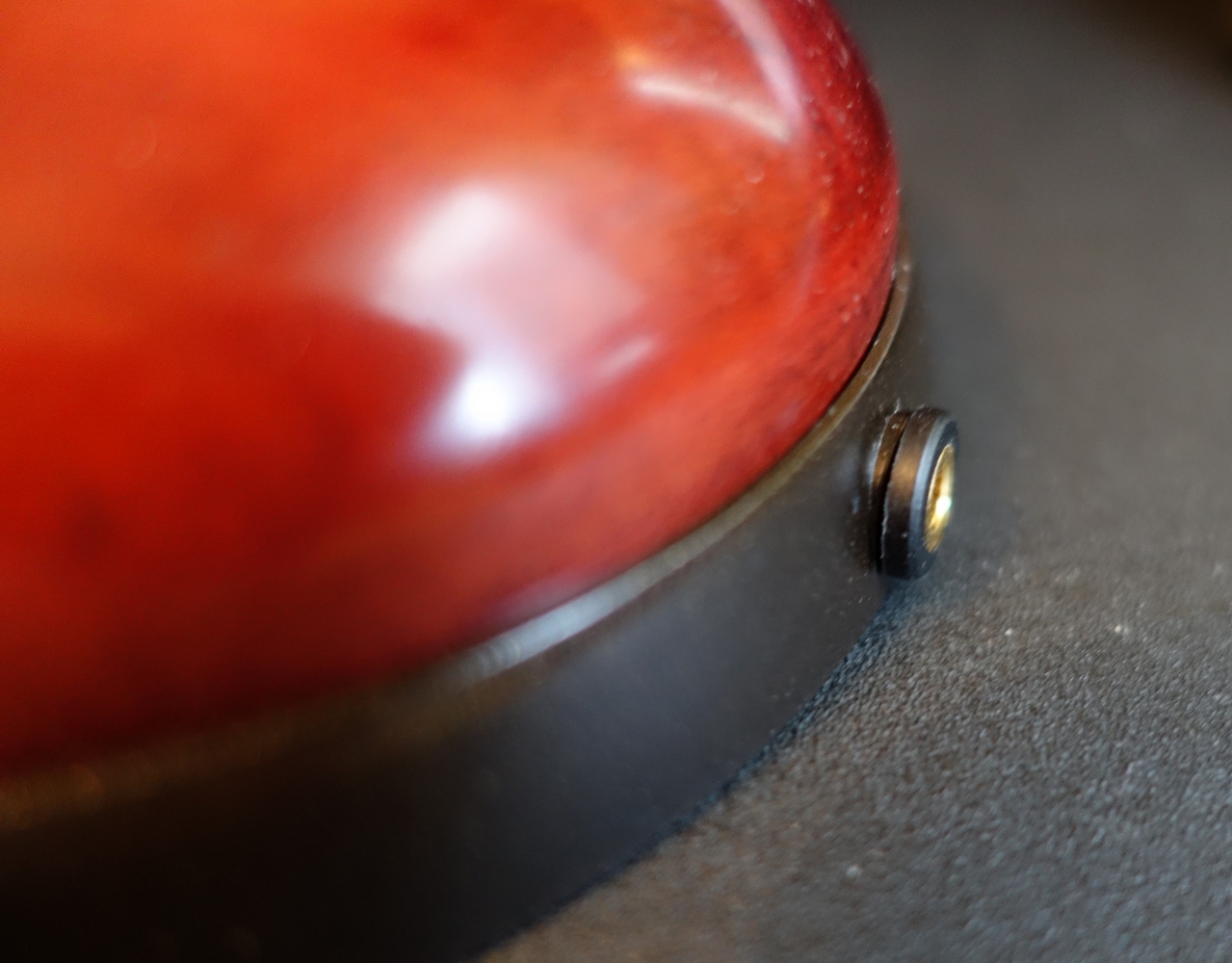

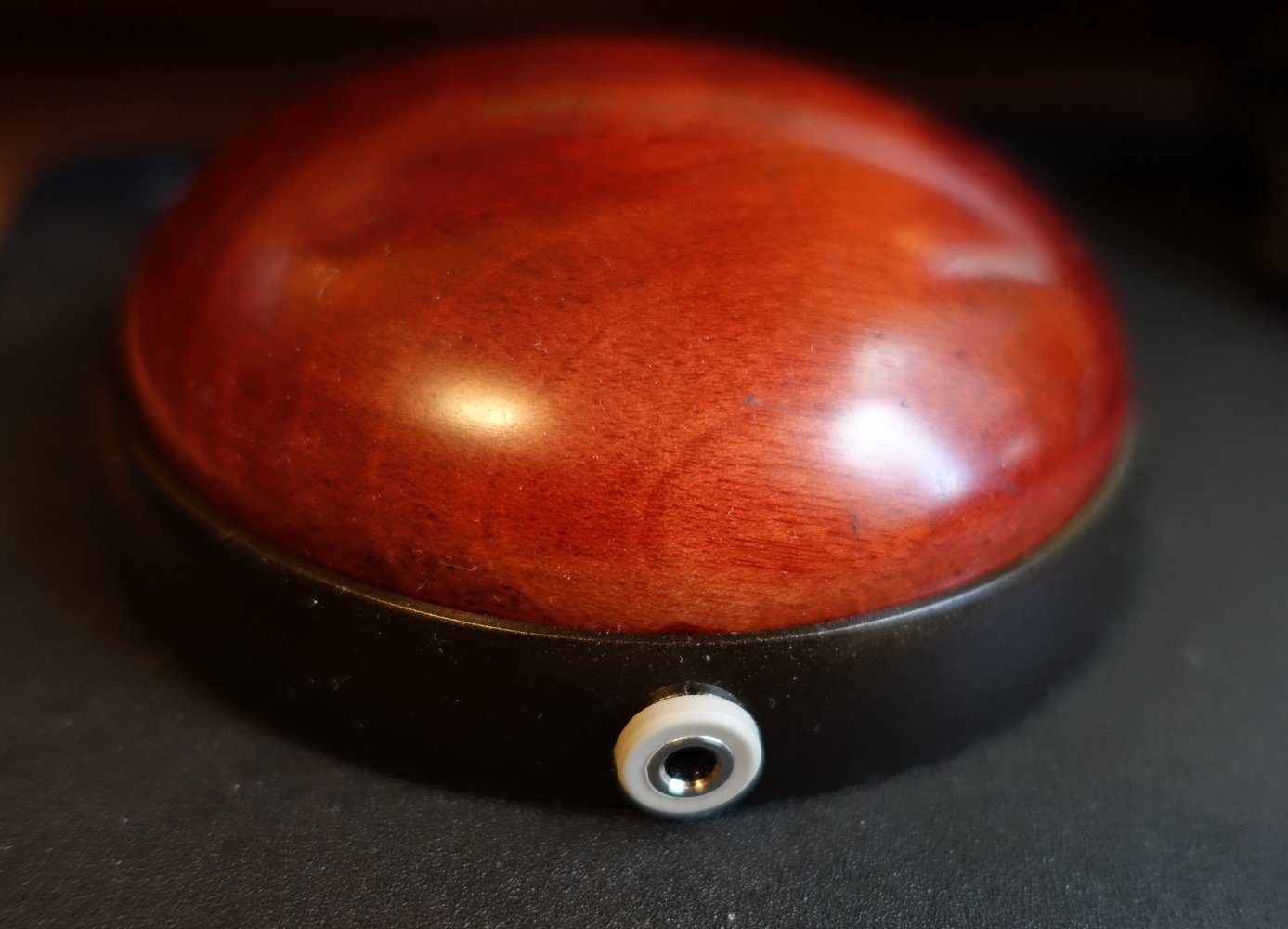

такие я уже использую. Менял в ATH-W10VTG. Думал может что-то еще более лучшее есть или подскажут.



@Surgut2006,



Если вы параметры необходимого раскроете, вам посоветуют и профи. Так гадание на кофейной гуще, что ищете.



Я по моему достаточно конкретно сформулировал вопрос. Качественные, аккуратные разъемы под 3,5 мм или другие под замену в полноразмерных наушниках. Без изменения конструкции. (те обратимые изменения)

Что тут такого что трудно понять?

Ваш вариант для меня не подходит хотя бы по параметру - аккуратные. Торчащая наружу резьба этому не способствует.



хотелось еще более приличного, так как установка планируется в не дешевые наушники.

Изменено 16 февраля, 2017 пользователем Surgut2006

[Тиму 232]

Что тут такого что трудно понять?



Извините.

Я считал у вас проблема как разместить внутри корпуса разъемы, если корпус для этого не предназначен.

[Surgut2006 907]

Что тут такого что трудно понять?



Извините.

Я считал у вас проблема как разместить внутри корпуса разъемы, если корпус для этого не предназначен.



Мне необходима внешнее хороший вид, ну и установка без изменения родной конструкции наушников (или минимальное)

так как наушники будут в ценовом диапазоне 1000+ , и возможно когда-нибудь мне попадется родной целый кабель , для этого и необходимо не трогать конструкцию.

[Тиму 232]

в ценовом диапазоне 1000+



За тыщу не получится.

Ваш вопрос на мильон.

Всунуть то что не всовывается по определению, невозможно.

[Farren 98]

@Surgut2006, есть еще вариант компактных кабельных разъемов, на спам в поиск "2 pcs 3.5mm 4 Pole Female Repair headphone earphone Jack Plug Audio Soldering". По качеству они похуже чем те что вы использовали (и которые я изизмерял) , но сделаны добротно и максимально тонкие - диаметр 6мм. То есть, возможно что с ними удасться обойтись минимальным рассверливанием штатного отверстия под кабель/разъем в чашках.

[Surgut2006 907]

ок, спасибо. гляну. Но я разъемы ставил ничего не меняя. Так встали. Надеюсь и с другими наушниками так же получится. + там корпус пластиковый, те можно сточить 1-2мм.
