и еще вопрос opa2134 фейкают вообще? вроде копейки стоит, а китайцком лохмане ад823 как то лучше звучит ....

Подделывают OPA2134 и AD823. Причем вторые подделывают визуально очень близко к оригиналу, а по факту внутри может быть вместо двухканального операционника одноканальный!



и еще у меня постоянка на выходе гуляет в зависимости от экземпляра опера.

Можно считать нормальным явлением. Меньший разбаланс постоянного напряжения может дать подбор транзисторов в пары по равному h21э и выбор операционного усилителя с наименьшим входным током и минимальным напряжением смещения.

[xSpellhowleRx 13 13 Тракты]

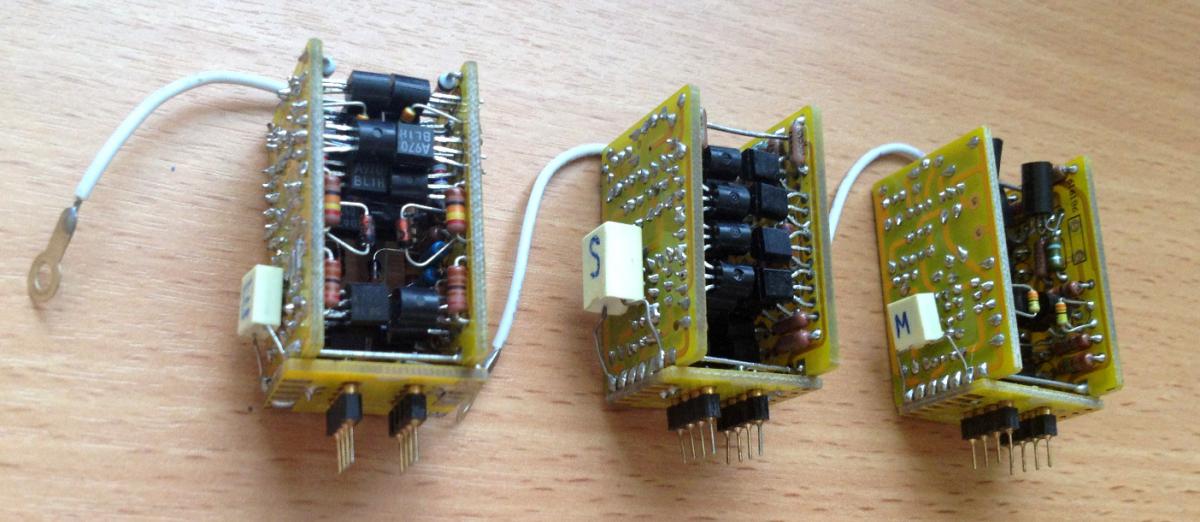

Пришли дискретники от audio-gd



OPA – Earth : Our first generation discrete opamp has been sold throughout the world by other marketing means. This discrete opamp utilizes integrated cascode circuit with the schematic based on single channel circuit which is an improvement based on new improved parameters and technology. The sound characteristics is neutral and natural . THD Less than 0.0005%(1KHz), Operating voltage?±9 TO ±25V?Open loop gain?35DB?Operating current? Approx. 28MA?Single OPA??Approx. 56MA?Dual OPA?.(Products have been upgraded to Cap Model, using EVOX MMK capacitors. )



OPA - Moon : This discrete opamp uses dual differential gain stage and single ended output stage circuit design , we try and audition for a long period of time . The OPA-Moon sound characteristics is a bit of tube-like (vacuum valve) , soft and slightly thick, and full of emotions . THD Less than 0.0008%(1KHz), Operating voltage ?±9 TO ±25V?Open loop gain?33DB?Operating current?Approx. 28MA?Single OPA? ? Approx 58MA?Dual OPA? .(Products have been upgraded to Cap Model, using EVOX MMK capacitors. )



OPA-SUN : This discrete opamp uses full balanced circuit design which is widely appreciated by our Hong Kong and American followers among our other products. THD Less than 0.0003%(1KHz), Operating voltage ?±12 TO ±20V?Open loop gain?36DB?Operating current? Approx 25MA?Single OPA??Approx. 50MA?Dual OPA?.(Products have been upgraded to Cap Model, use EVOX MMK capacitors. )



OPA-Moon, описание и звук который получился очень похожи. Легкое, ясное, немного мягкое и теплое (напоминает хорошую лампу). Любые инструменты идут на ура. Бас как и ожидалось чуть-чуть убавился и стал немного трубным чтоли (как из длинной трубы выходит, но приятный на слух). Смело могу сказать самый эмоциональный из тройки))

OPA-Earth, самый темный из тройки, в остальном похож на OPA-SUN. Бас вроде остался на прежнем уровне, но возможно сказывает темная и плотная подача.

OPA-SUN, Нейтральный с хорошей проработкой на всех диапазонах. Легкая и ясная подача. Хорошая проработка всех мельчайших деталей. Бас также просел немного. Думаю до DEXA посижу на нем, а там видно будет.



100% лучше обычных OPA, но в стандартный корпус они не влезут по высоте. И что меня больше радует теперь смещение на выходе между каналами 4mV.

Изменено 14 мая, 2013 пользователем xSpellhowleRx

[zAg 3 251]

xSpellhowleRx Хорошое описание, мне пока сравнивать не с чем, интересно, как Dexa среди них будет выглядить. Её хвалили больше, чем Burson, хотя эти модули по конструктиву больше похожи на Burson, Dexa собрана на SMD компонентах, только они видать хорошего качества. Dexa меньше в размерах, но под крышку входит только без постели, припайкой напрямую к плате, поэтому и хочеться корпуса побольше.

[xSpellhowleRx 13 13 Тракты]

zag18, с Dexa обязательно сравню как приедет

У этих и цена совсем смешная, все три около 2000р без доставки на сайте audio-gd. И их я смело могу рекомендовать.

В свое время отслушивал порядка 10 разных опа и эти пока на 1м месте.

[zAg 3 251]

zag18, с Dexa обязательно сравню как приедет

У этих и цена совсем смешная, все три около 2000р без доставки на сайте audio-gd. И их я смело могу рекомендовать.

В свое время отслушивал порядка 10 разных опа и эти пока на 1м месте.

Я так и думал. Предлагал любителям ASUSа попробовать (где ОУ меняются), так они только в микросхемах копаются и дальше идти не хотят, говорят дорого, хотя покупают не дешёвый Muses.

[xSpellhowleRx 13 13 Тракты]

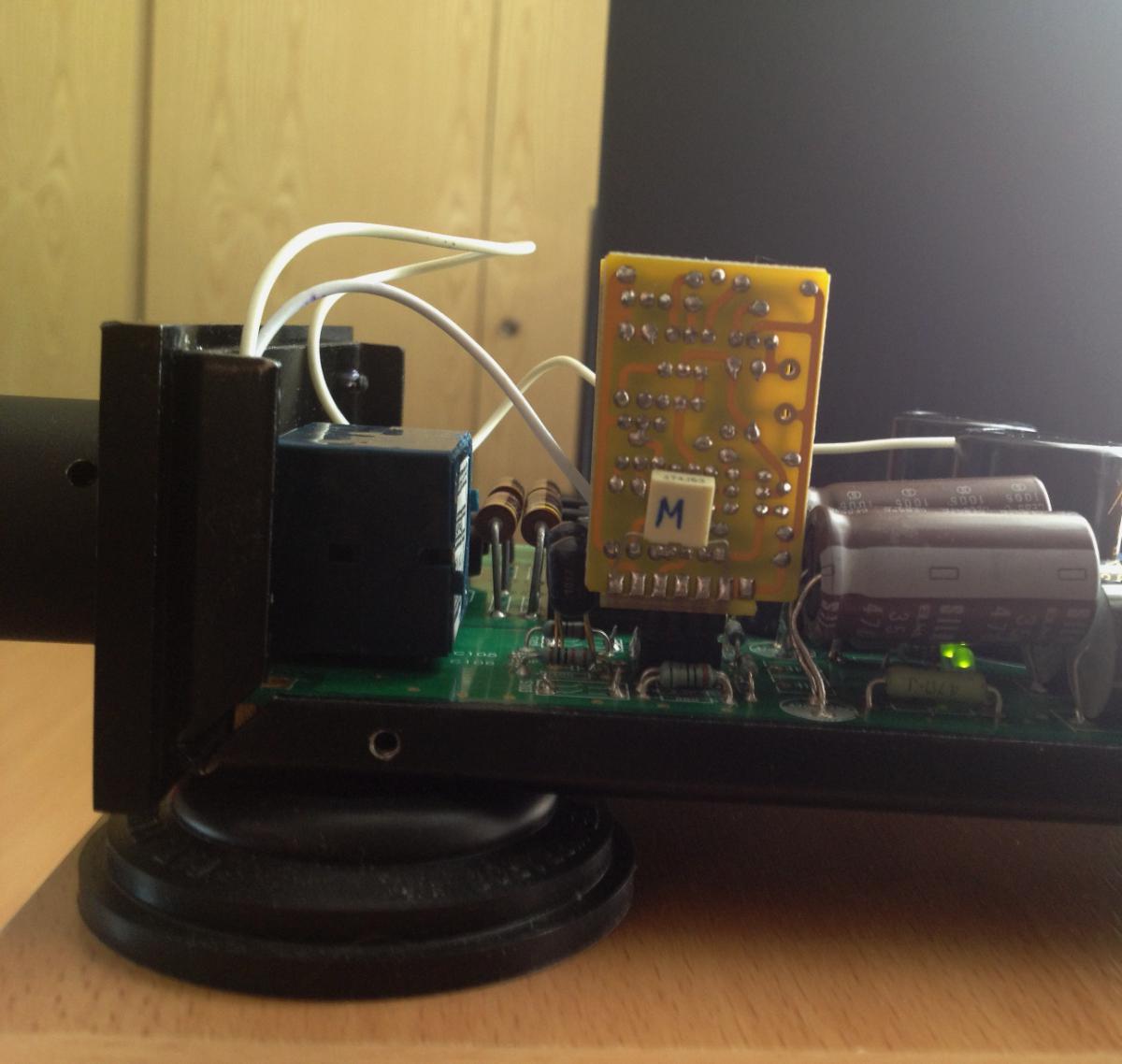

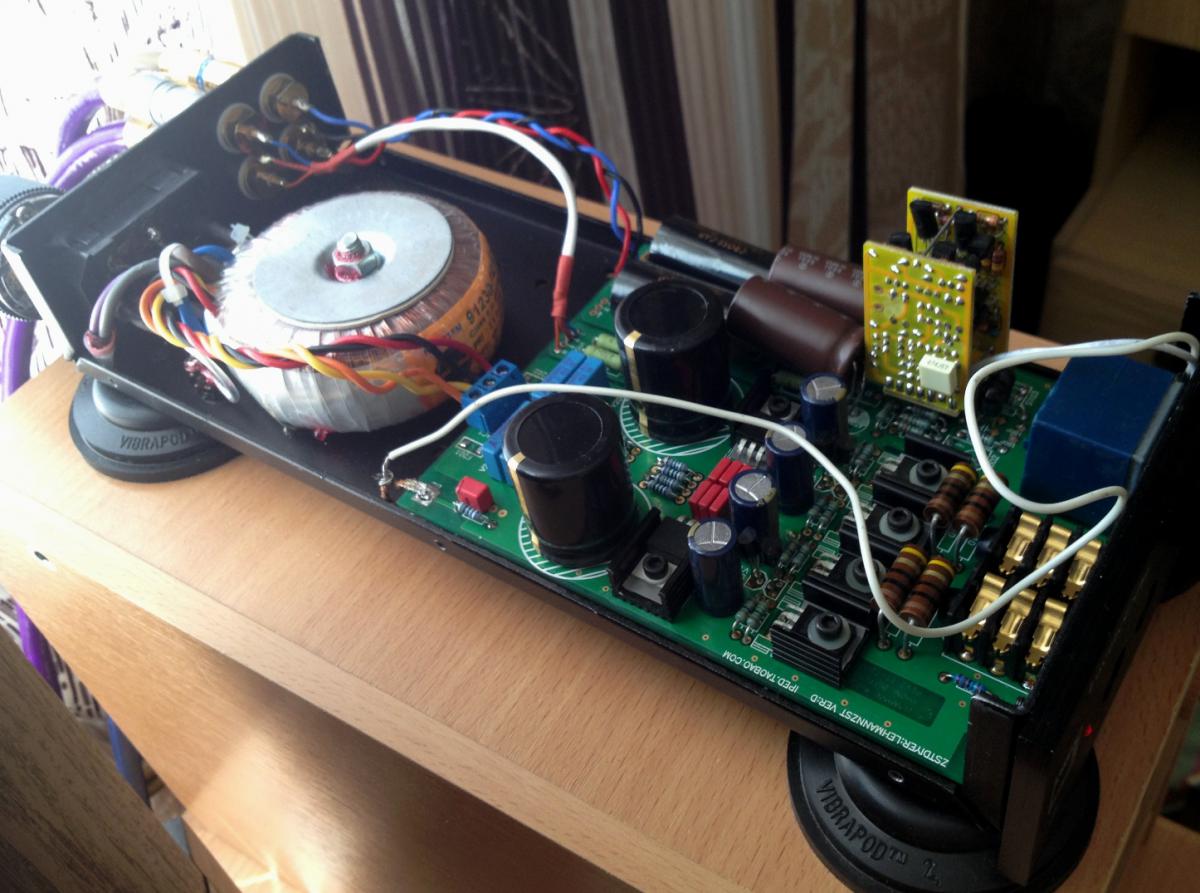

Так сказать рабочий вариант))

[zAg 3 251]

Так сказать рабочий вариант))

Вот в своё время из-за высоты Bursonа не стал их ставить, а так как Dexa пришла раньше и пришлось её впаять, что теперь не хочеться трогать, поэтому Durson-ы лежат до следующего усилителя.

[MTB-Rider 45 3 Тракты]

Если его уберёшь, то постоянно будет 20 дБ и ничего делать не надо, только не ставить переключатель, а если надо 10 дБ, то впаять резистор 2,2 КОм, туда где он на плате, только один конец, как и есть от микросхемы, а второй на землю, где впаяны концы переключателя на землю, но тогда будет постоянно 10 дБ. Я слушаю на 18 и 20 дБ, с Dexa Opamp звук становиться немного тише, поэтому хочется усиления поболее.



только щас заметил, все с точностью наоборот, если просто убрать будет 0 усиление. для 20 дб оба резюка на массу.



Можно считать нормальным явлением. Меньший разбаланс постоянного напряжения может дать подбор транзисторов в пары по равному h21э и выбор операционного усилителя с наименьшим входным током и минимальным напряжением смещения.



все как раз подобрано, пока что борюсь с нехваткой нч на басистых композициях, вроде с 5532 веселее было, но с ней на выходе больше 30 мВ, самый лучший результат дал jrc4580 - на 0 усилении по нулям, на 10 дб не более 3 мВ на канал.

[MS audio laboratory 179]

все как раз подобрано, пока что борюсь с нехваткой нч на басистых композициях, вроде с 5532 веселее было, но с ней на выходе больше 30 мВ, самый лучший результат дал jrc4580 - на 0 усилении по нулям, на 10 дб не более 3 мВ на канал.

Воспроизведение НЧ в этом усилителе определяется схемотехникой. Не со всеми наушниками такое решение дает хороший результат.

Поставьте не настолько дешевые операционные усилители.

5532 и 4580 имеют биполярные транзисторы на входе - примерно одного поля ягоды. Кстати, современные 5532 совсем не тот звук дают, что давали ОУ старого выпуска.

Попробуйте другие операционные усилители с полевыми транзисторами JFET на входе: AD823, OPA2134, OPA627, NJM2082...

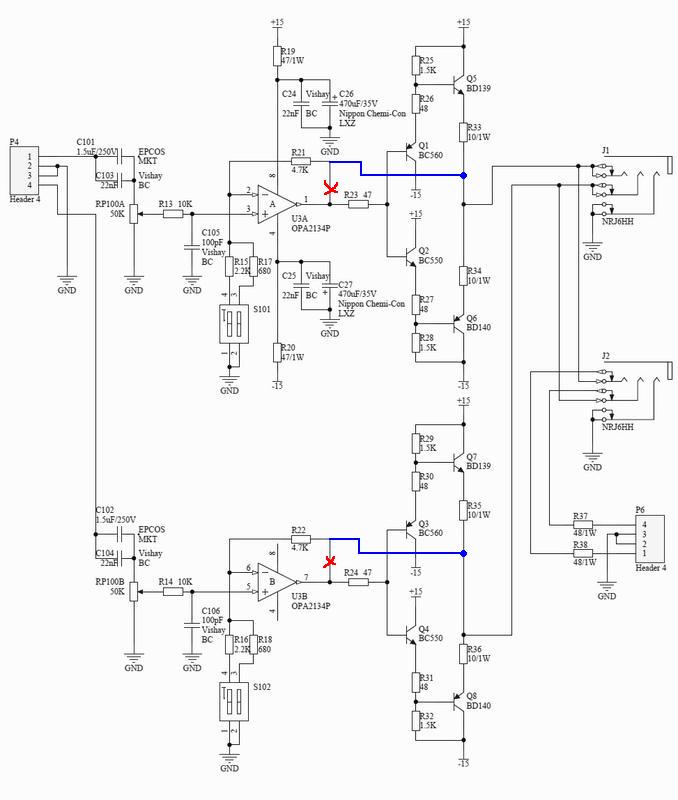

Если ничего не поможет, то можно немного изменить схему и получить другой усилитель и на нем еще раз перепробовать разные операционники:

[zAg 3 251]

MTB-Rider Да Вы правы, всё наоборот, оба резистора 2,2 КОм + 680 Ом на массу 20 дБ, отключение их 0 дБ. Ну вот по памяти отвечал, и ошибся, спасибо поправили. Тогда, 680 Ом на массу - 18 дБ, а 2,2 КОм на массу - 10 дБ.

[MTB-Rider 45 3 Тракты]

Попробуйте другие операционные усилители с полевыми транзисторами JFET на входе: AD823, OPA2134, OPA627, NJM2082... Если ничего не поможет, то можно немного изменить схему и получить другой усилитель и на нем еще раз перепробовать разные операционники:

2134 не спасает, хочу попробовать 2604 и подобрать 5532 (возможно взвести его в класс а резюками). нормальные 627 дорогие, а из дешевых все слишком спорно...а есть ли смысл брать оос с выхода если оконечники токовые зеркала?

[MS audio laboratory 179]

2134 не спасает, хочу попробовать 2604 и подобрать 5532 (возможно взвести его в класс а резюками). нормальные 627 дорогие, а из дешевых все слишком спорно...а есть ли смысл брать оос с выхода если оконечники токовые зеркала?

Попробуйте поиграть с ОУ. Брать ООС с выхода имеет смысл, если нужна минимальная зависимость параметров усилителя от нагрузки. Выходной каскад там двухтактный по схеме с общим коллектором. Линейность его не сказать что высокая и он добавляет "отсебятины". Особенно сложно выходной каскад без ОООС работает с низкоомной нагрузкой. Попробовать стоит. Тем более, что это не так уж и сложно сделать - нужно отпаять один вывод резистора ООС и соединить его с выходом усилителя. Не понравится - всегда можно восстановить.

[Vershinsky 33 4 Тракты]

Этому усилителю твик что мёртвому припарка: процесс есть, а эффект мизерный. Наибольший эффект даст замена усилителя на качественно играющий музыку.

[Jey 207 10 Тракты]

Этому усилителю твик что мёртвому припарка: процесс есть, а эффект мизерный. Наибольший эффект даст замена усилителя на качественно играющий музыку.



Ну если в активе только 650, то его можно апгрейдить до одурения и получать от этого удовольствие.

А вот как появляются наушники другого порядка, да и еще низкоомные - он сдается.

[Михаил Николаевич 6]

@Jey, Спасибо! Обязательно попробую, но только когда сменю источник, потому что с него идёт по 35 милливольт постоянки, мощнику конечно пофигу, а уши не охота убить. Альпс коротил, но разницы не заметил,пока устраивает. Усилитель радует. Ещё раз спасибо за создание такой классной темы ! иначе так и сидел бы на Лаконике!

[Jey 207 10 Тракты]

Рад, что кому-то она пригодилась!

[karnaser 130 1 Тракты]

Попробуйте другие операционные усилители с полевыми транзисторами JFET на входе: AD823, OPA2134, OPA627, NJM2082... Если ничего не поможет, то можно немного изменить схему и получить другой усилитель и на нем еще раз перепробовать разные операционники:

2134 не спасает, хочу попробовать 2604 и подобрать 5532 (возможно взвести его в класс а резюками). нормальные 627 дорогие, а из дешевых все слишком спорно...а есть ли смысл брать оос с выхода если оконечники токовые зеркала?



2604 бас добавит. Но весь остальной диапазон станет грязным, как под пленкой.

У меня так было. Хорошо, если слушаете электронику.

Если живые инструменты, то рекомендую попробовать оригинальную 2111.

[MTB-Rider 45 3 Тракты]

Особенно сложно выходной каскад без ООС работает с низкоомной нагрузкой.

а вот про это я и забыл, у меня как раз cal 32 ома.



2604 бас добавит. Но весь остальной диапазон станет грязным, как под пленкой.

подтверждаю



еще вопросы, я слышал что mkt и звук не совместимы, почемы на входе в оригинале стоят именно они? если я подключаю к наушниковому выходу усилитель с кондерами на входе, резисторы 47 ом не обязательны?

Изменено 17 мая, 2013 пользователем MTB-Rider

[Goo8s 37]

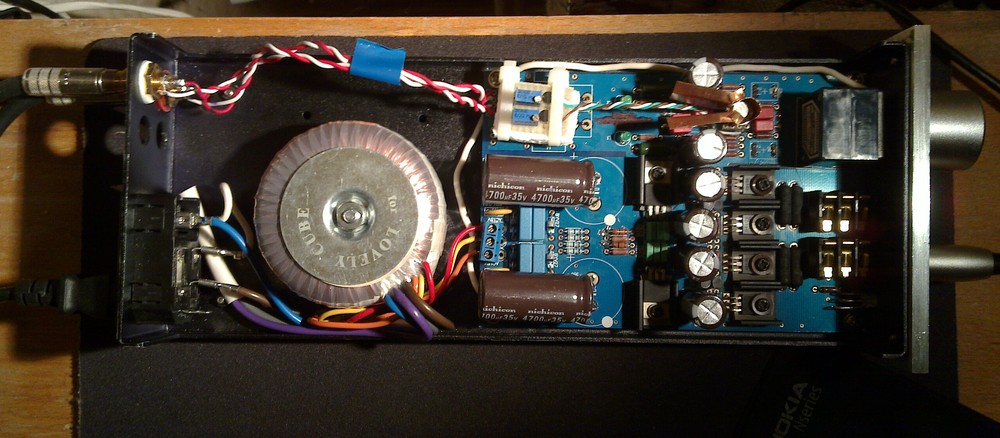

На AT пятитысячных при абсолютной тишине стал заметен гул трансформатора. Что можно сделать для его уменьшения? Вот снимок потрохов.

Приходит на ум только укорачивание выводов со вторички трансформатора и замену проводов на входе на экранированные. Повлияет ли уменьшение длины проводов, идущих на первичку трансформатора? Давно искал экранированные провода для внутренней разводки, навроде тех что стоят в оригинале но ничего толком не нашел. Кто-нибуь знает какие-нибудь приличные провода, подходящие для этой цели?

Изменено 19 мая, 2013 пользователем Goo8s

[zAg 3 251]

Давно искал экранированные провода для внутренней разводки, навроде тех что стоят в оригинале но ничего толком не нашел. Кто-нибуь знает какие-нибудь приличные провода, подходящие для этой цели?

В теме где вариант Lehmann SE, я уже говорил, что внутри поставил тот же кабель Acoustic Revive SPC-Reference, из которого так же сделал межблочник, он экранирован и даёт очень детализированный и динамичный звук, требует длительного прогрева, т.к. моножила. Единственное неудобство, т.к. он толстый и плохо гнётся, с ним надо помучиться, что бы установить, но оно того стоит. В оригинальном Лемане, что-то не похоже, что провода были экранированы.

[Goo8s 37]

Вот тут хорошо виден экран: http://www.henleydesigns.co.uk/assets/_managed/product/files/BC-Li_05_pp.png да и провода сами по себе толстые. Попробую пустить тот же кабель, что и на межблочниках стоит.

[zAg 3 251]

Вот тут хорошо виден экран: http://www.henleydes...BC-Li_05_pp.png да и провода сами по себе толстые. Попробую пустить тот же кабель, что и на межблочниках стоит.

Я может не так понял, речь о каких кабелях идёт, о силовых или сигнальных?

[Goo8s 37]

О сигнальных конечно, те что на RCA идут. На снимке хорошо видно экран, припаянный к верхнему правому разъёму.

[zAg 3 251]

О сигнальных конечно, те что на RCA идут. На снимке хорошо видно экран, припаянный к верхнему правому разъёму.

Ну если огалённый провод назвать экраном, то не знаю. Его конструкция следующая, два тонких экранированных проводника в изоляции и между ними оголённый проводник (не знаю из чего изготовленный), он припаян вместе с одним изолированным проводом на землю с обоих сторон (плата и разъёмы). Всё это в общей изоляции. Нет плетённого или фальгового экрана.

[Goo8s 37]

между ними оголённый проводник (не знаю из чего изготовленный), он припаян вместе с одним изолированным проводом на землю с обоих сторон (плата и разъёмы). Всё это в общей изоляции. Нет плетённого или фальгового экрана.

Хм. Просто неоднократно видел точно такие же по внешнему виду экранированные провода, вот и решил что там тоже экран.
