Схемотехника усилителей для электростатических наушников.

[vvar10ck 214 4 Тракты]

Конечно, интересно!

[Jaster 634 5 Тракты]

@anbuser, пишите, шура, пишите..

[abasia 313]

Не сильно сложный усилитель, для электростатов, может кому интересно будет спаять себе или обсудить плюсы/минусы, собираюсь себе такой же сделать.







P.S. нужно напряжение поляризации (bias) уменьшить, у автора 1000в сделано и ещё добавлены выходные трансы, для работы обычных наушников.

Изменено 8 мая, 2017 пользователем abasia

[8street 393]

плюсы/минусы

Минусы- на статорах по 300 вольт постоянки. Пожалейте себя и наушники, добавьте на выход разделительные конденсаторы.

[abasia 313]

@8street, спасибо за совет!

[victorvvo 511]

SRPP в первом каскаде не очень-то и нужен, только для более лучшего PSNR ну и из-за нежелания применить мощные резисторы. Два каскада SRPP в комплексе с самобалансирующимся ФИ при неидеальном подборе ламп могут таки сильно подпортить спектр гармоник выходного сигнала. Особого смысла в применении именно 6Н1П в первом каскаде - нет.

В выходном каскаде вместо верхнего этажа ламп вполне можно применить интегральные источники тока (так называемый гибридный SRPP) - получится надежней и проще в смысле необходимости "поднятия" накала и т.п. Помимо этого пропадает необходимость тщательного подбора ламп, улучшается повторяемость конструкции и спектр гармоник будет предсказуемее.

Насчет выхода - если уж в схеме есть межкаскадные конденсаторы и, более того - они "завязаны" в схему ФИ - то вполне можно (и нужно) применить выходные конденсаторы, тем самым избавиться от необходимости поднимать BIAS относительно выходного потенциала - то есть в этом случае в 1000V нет необходимости. Не хочется применять конденсаторы - примените бифилярно намотаный трансформатор 1:1 - они есть хорошие и недорогие.

Есть одна тонкость - после таких доработок схема будет очень похожа на один из моих усилителей

[anbuser 22]

Не сильно сложный усилитель, для электростатов, может кому интересно будет спаять себе или обсудить плюсы/минусы, собираюсь себе такой же сделать.



P.S. нужно напряжение поляризации (bias) уменьшить, у автора 1000в сделано и ещё добавлены выходные трансы, для работы обычных наушников.

Кол-во ламп зашкаливает!



Лучше уж вот этот, я его собирал для тестов, есть печатная плата в формате lay, и даже кажется не выкинул собранная плата, могу подарить.

Изменено 10 мая, 2017 пользователем anbuser

[abasia 313]

@anbuser, спасибо, от подарков грех отказываться )))

[anbuser 22]

@anbuser, спасибо, от подарков грех отказываться )))



Это были наброски для разных ламп, платы нашел. Прикреплю вечером фото. Имейте ввиду, это макеты, качества на 3 бала.

Здесь Lay формат и rar не прикрепляется . Не знаю как вам передать их

Изменено 11 мая, 2017 пользователем anbuser

[abasia 313]

@anbuser, можете на яндекс диск, майл облако или лубой другой обменник положить, а ссылку сюда запостить, можно мне на почту okotomka@mail.ru файлы послать. Спасибо.

[SAE 1 332]

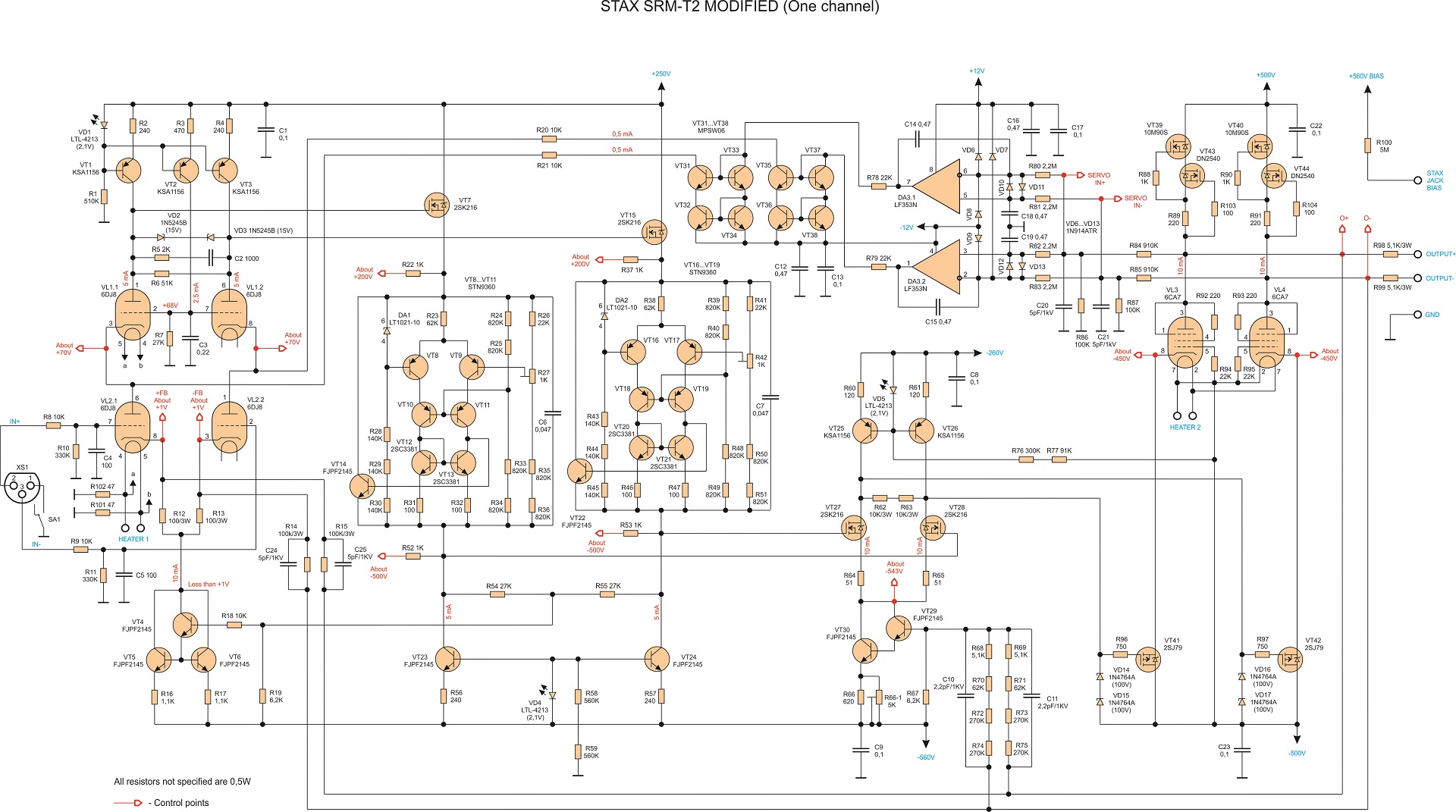

Поскольку нарисованная Гилмором схема Т2 очень трудна для понимания, пришлось несколько облагородить (правда не оригинал, а несколько модифицированный вариант). Может кому будет интересно. Нормальных вариантов в сети нет.

[8street 393]

@SAE, здравствуйте, вы вернулись к идее построить Т2? На схеме нет регулятора громкости, планируете внешний?

[SAE 1 332]

@SAE, здравствуйте, вы вернулись к идее построить Т2? На схеме нет регулятора громкости, планируете внешний?

Здравствуйте. Да собственно идея-то и не покидала. Тем более что появился доступный и достойный Перун. Нет в планах отслушать его на своём экземпляре Т2? У меня пока планы корректирует ремонт бунгало - все силы, средства и время туда. По Т2 потихоньку ковыряюсь - вылизал плату усилителя, разработал конструктив, есть полная спецификация с net-ссылками, изучаю питание. В общем готовлю пакет документации, чтобы потом сесть и сделать. Это самый важный этап любой разработки - основная профессия научила такому порядку. Собственно также был сделан и VTA38, правда времени было побольше. Громкости нет и не будет, поскольку в системе уже есть предварительный усилитель.

[8street 393]

@SAE, пока не имею возможности послушать Перун. В любом случае, удачи в построении усилителя.

[victorvvo 511]

@abasia, об этой схеме (#908) можно еще вот здесь почитать.

[abasia 313]

@victorvvo, спасибо

[8street 393]

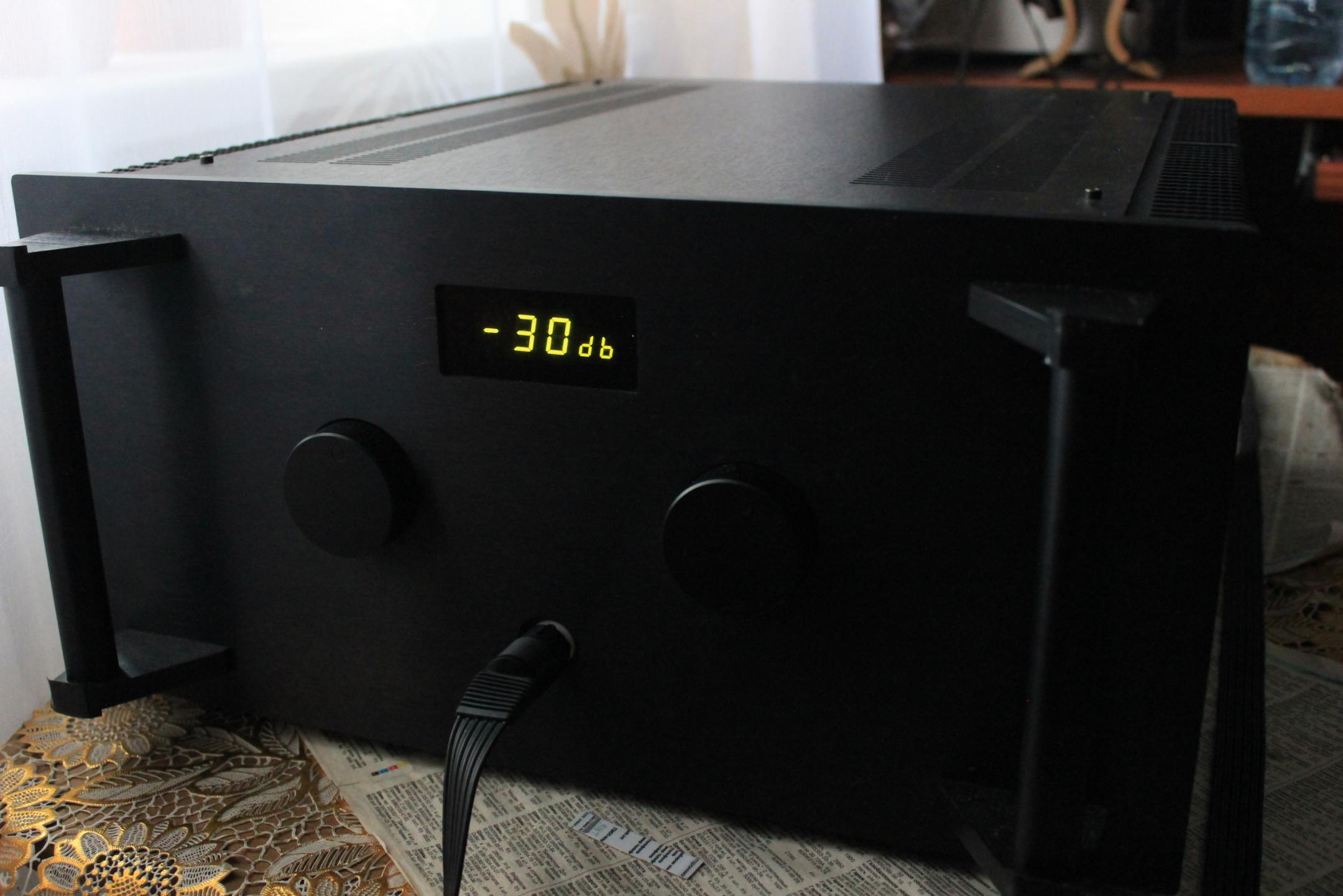

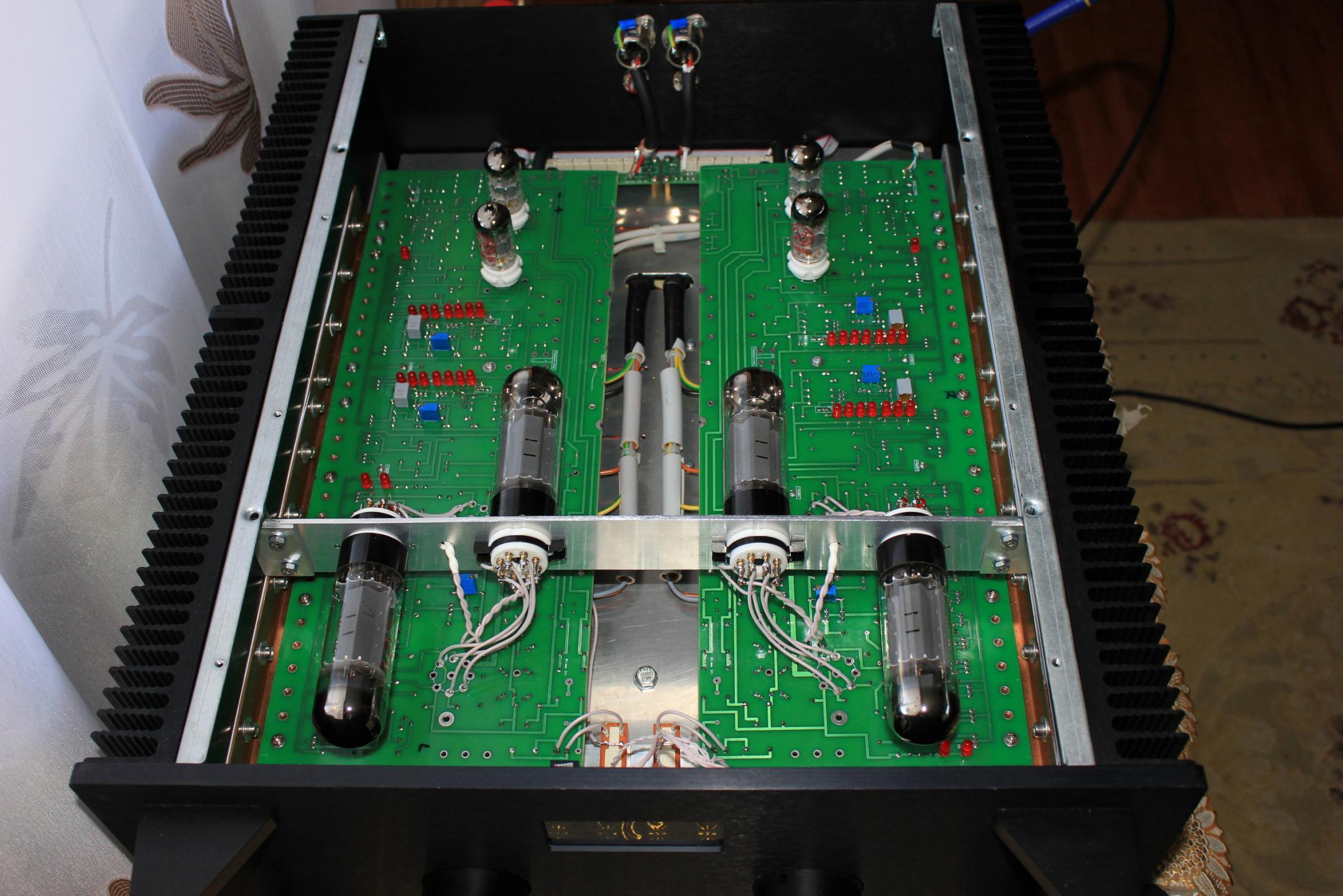

К сожалению, по причинам не от меня зависящим, пришлось продать Т2.

Усилитель уехал к счастливому владельцу в Питер. Если он захочет, отпишется о звуке и т.п.

Пожалуй оставлю здесь на память.

[sankutzo 701]

Коллеги, не подскажите где можно закупить конденсаторы К40У-9 в количестве ~ 100 шт? (630 В, 01 мкФ, 10%)

В интернете полно объявлений, но есть подозрение, что там либо БУ, либо некондиция.

Стоит ли вообще связываться со старыми элементами, или проще пробовать современные аналоги?

[vvar10ck 214 4 Тракты]

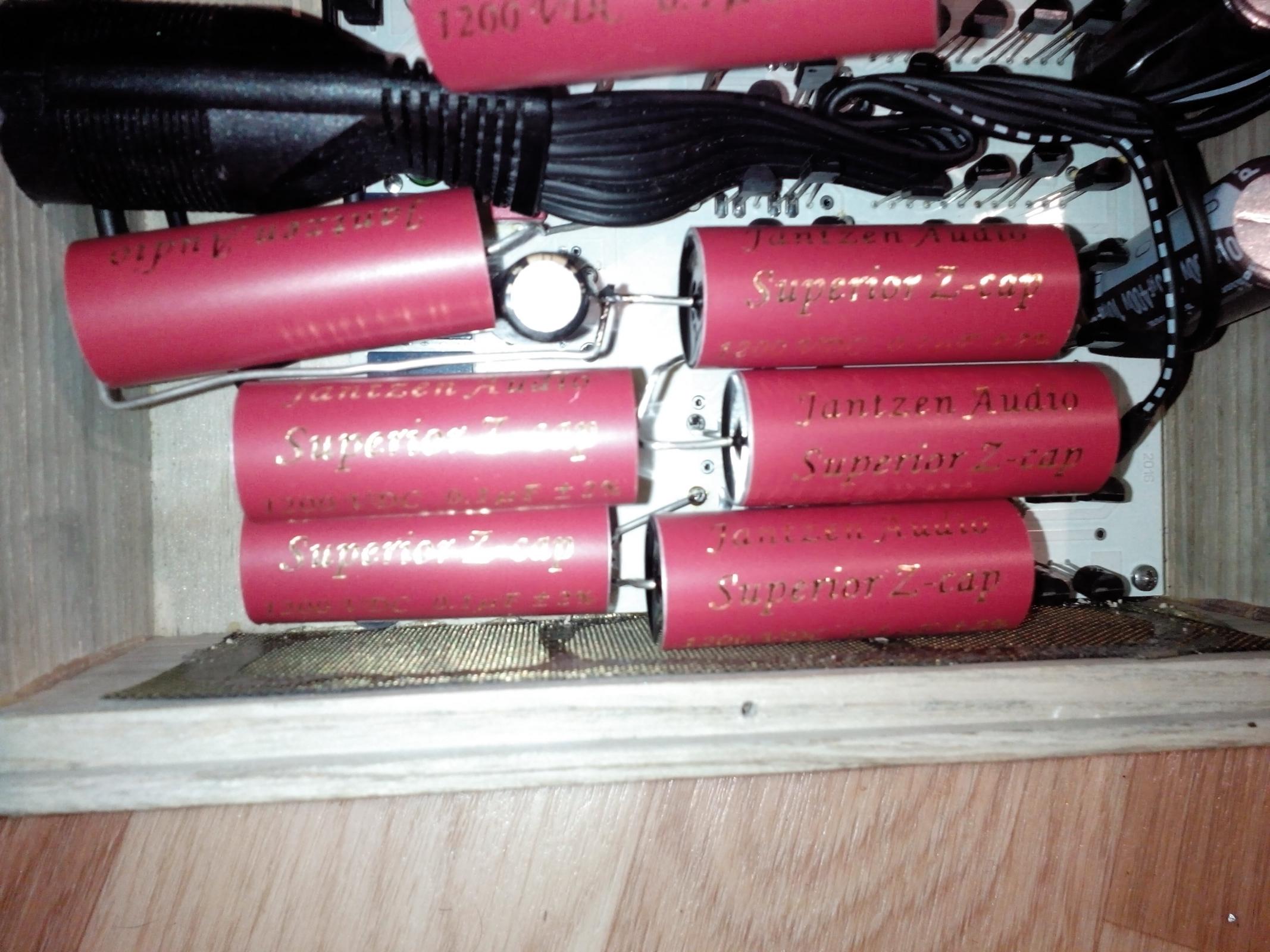

Киевским усилком попахивает ))) В помощь Jantzen Audio HighEnd Z- Superior Cap 0,10 uF (1200V)

Изменено 2 июня, 2017 пользователем vvar10ck

[sankutzo 701]

Да, может будет продолжен киевский транзисторник. Я сам его пока не слушал. Однако цена чумовая, по ссылке выше. Если учитывать, что конденсаторов надо на усилитель 8 шт, бюджетом это не назовёшь.

[vvar10ck 214 4 Тракты]

Качество бесценно

Изменено 3 июня, 2017 пользователем vvar10ck

[sankutzo 701]

А пробовал с российскими http://www.kuzcon.ru/product/index/14 ?

Мне интересно насколько К40у-9 отличается от твоих красных?

[victorvvo 511]

В качестве межкаскадных в конструкции на лампах лично я предпочел бы K40-У9. Долго "греются" но в итоге звучат "так как нужно".

А вот в качестве конденсаторов в кроссовер в СЧ ВЧ звене - Jantzen Superior - действительно очень хороши.

[Данило Ковалівський 11]

Здравствуйте форумчане !

Пришла мне в голову мысль собрать усилитель Т2 на отечественных транзисторах . На это есть причины :

1) дешевле

2) не нарвусь на подделку

3) легко достать на рынке

Хотел бы спросить у Вас , дельная ли затея , так как я в транзисторах не очень разбирають

Вот таблица оригинал - замена :

MPSW06 - КТ683А/Б/В/Г ( вроде подойдет )

2SC3381 - КТ903Б ( не совсем то , но авось )

KSA1156 - КТ505А ( похожее )

FJPF2145 - КТ8127 А1/Б1/В1 ( похожее )

И схема усилителя :

Изменено 24 июля, 2017 пользователем Данило Ковалівський

[victorvvo 511]

Вот смотрю я на эту схему и думаю - а зачем там лампы



PS Обратите внимание на два момента - у разработчика, по всей видимости был излишек транзисторов 3381 и не было резисторов мощностью больше 0.25Вт Две центральные "многоэтажные загогулины" с регуляторами заменяются парой несколько более современных элементов - так же с регуляторами - при желании. И так далее.
