Схемотехника усилителей для электростатических наушников.

[8street 393]

@Urez, я недавно писал про него. Все также. Звук устраивает на 120%. Переделывать ничего не буду, пока не запущу карбон. А это примерно к лету.

[anbuser 22]

@Volos, отлично, а с комплектующими проблем нет как для b22, все актуальны(в продаже)? И как часто Гилмор выпускает ревизии плат не изучали вопрос, т.е. 2015 v .6 - последняя на сегодняшний день?



Это последняя версия, изменений нет, я это отслеживаю, мне просто интересно процесс создания Гилмором усилителя.



Примечание: входная часть не меняется наверное больше 10 лет, сам хочу сравнить звучание Карбона со своим усилителем.

Изменено 20 января, 2017 пользователем anbuser

[Saint 284]

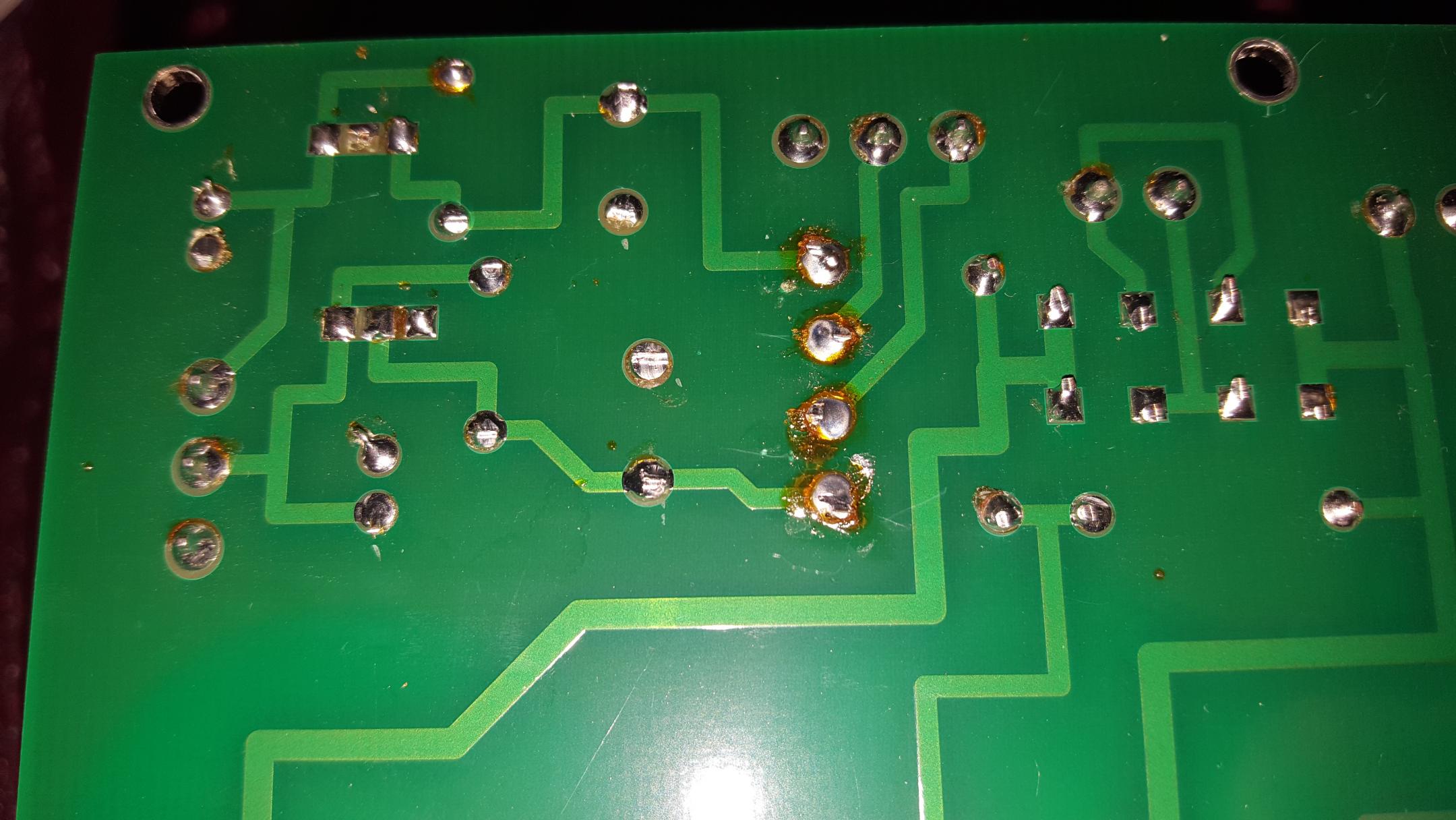

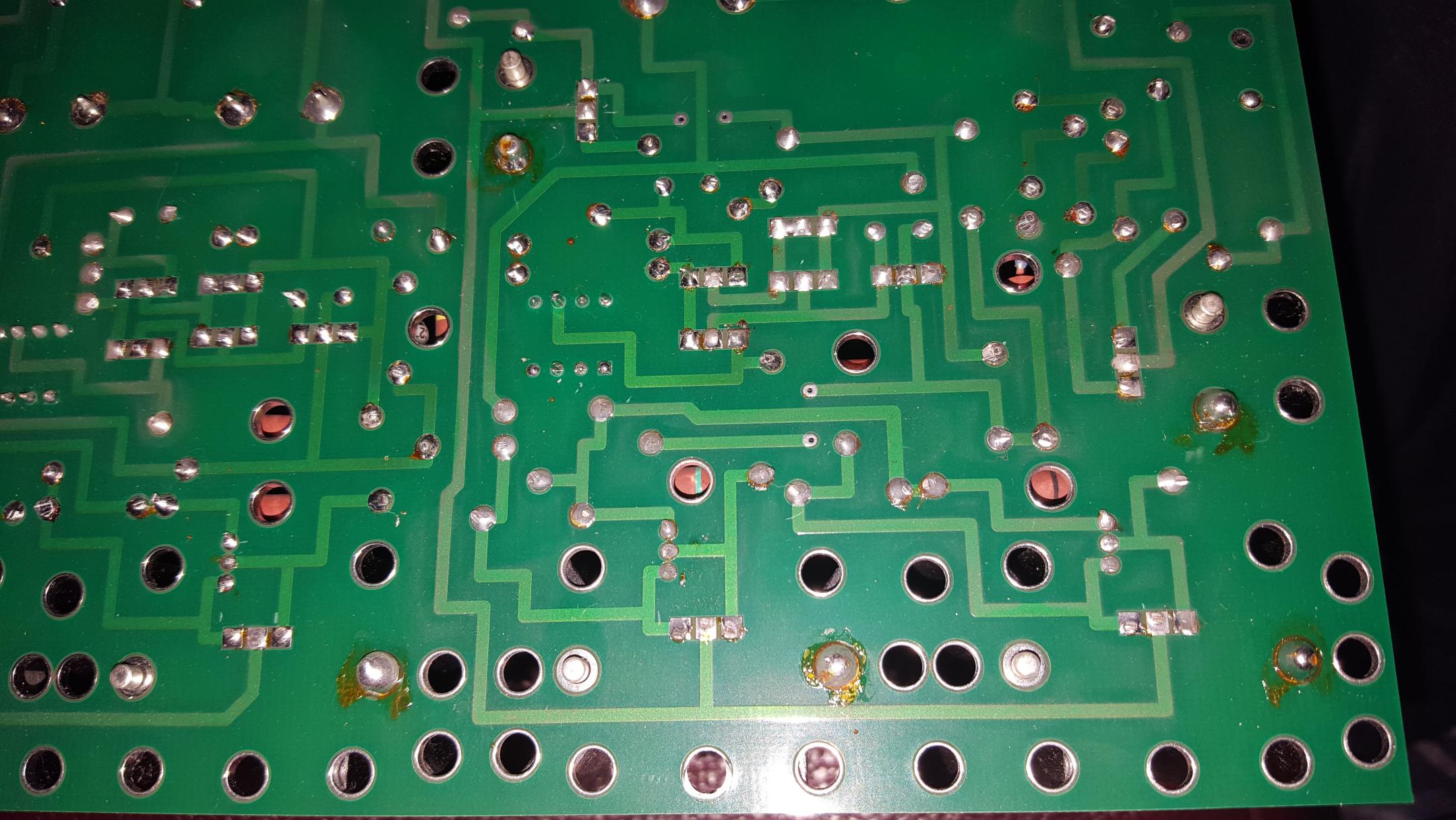

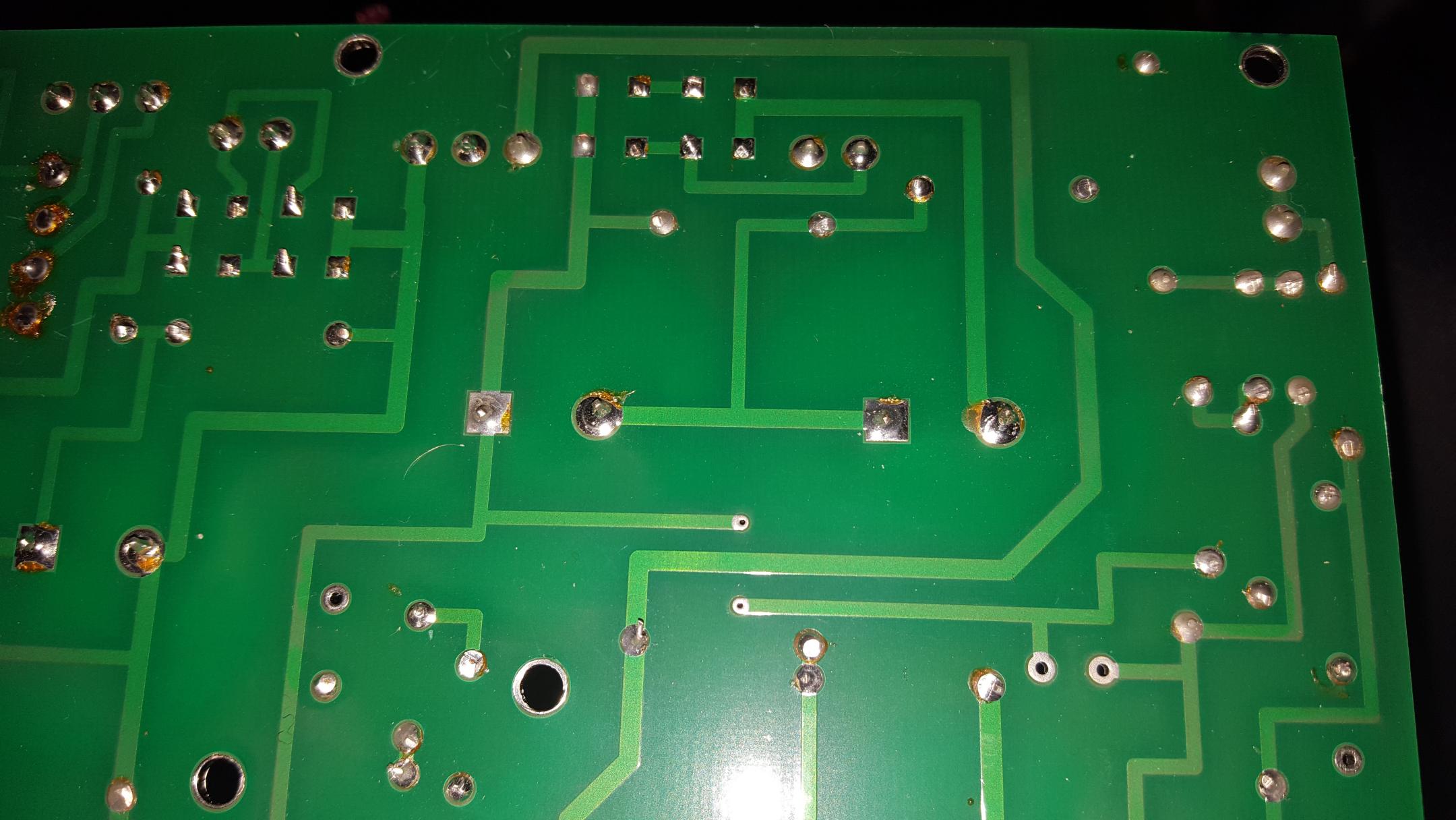

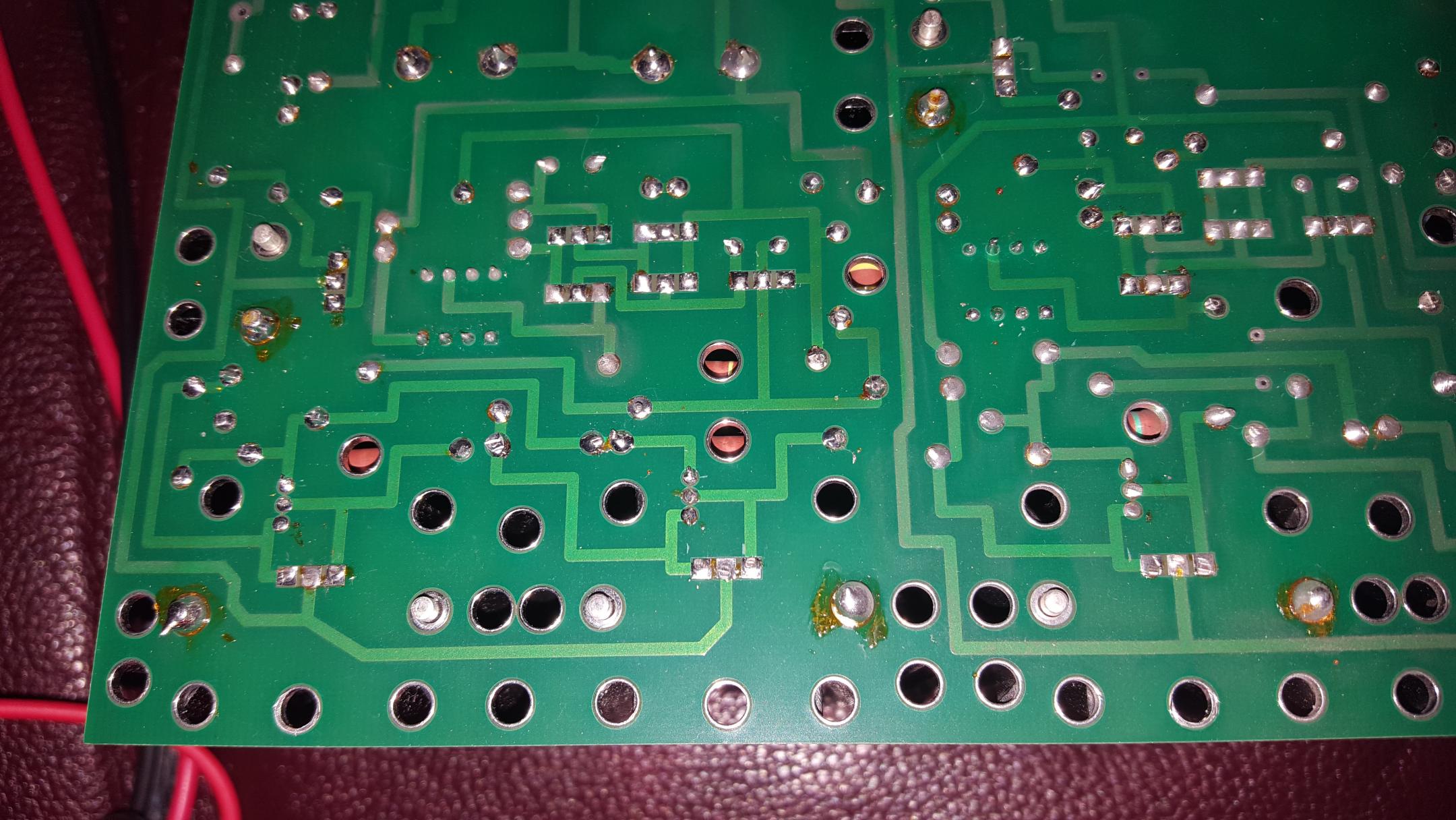

Обещанное. Это блок питания. Обратная сторона луны .

Хотя мастер сказал, что на звук вроде не должно влиять.

[8street 393]

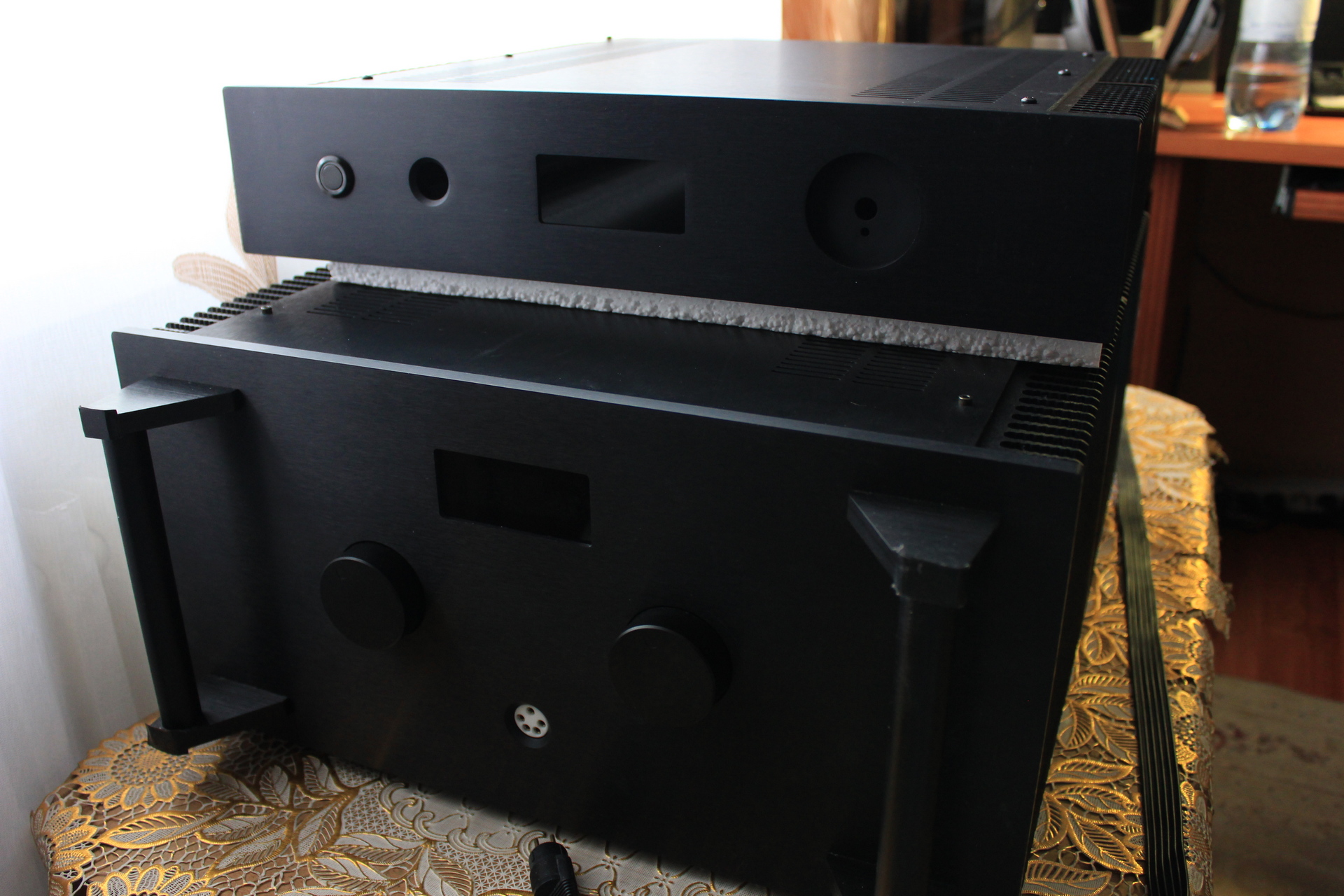

Приехал корпус для Carbon.

Вполне стандартный, 440*400*90мм просто на фото так, на контрасте...

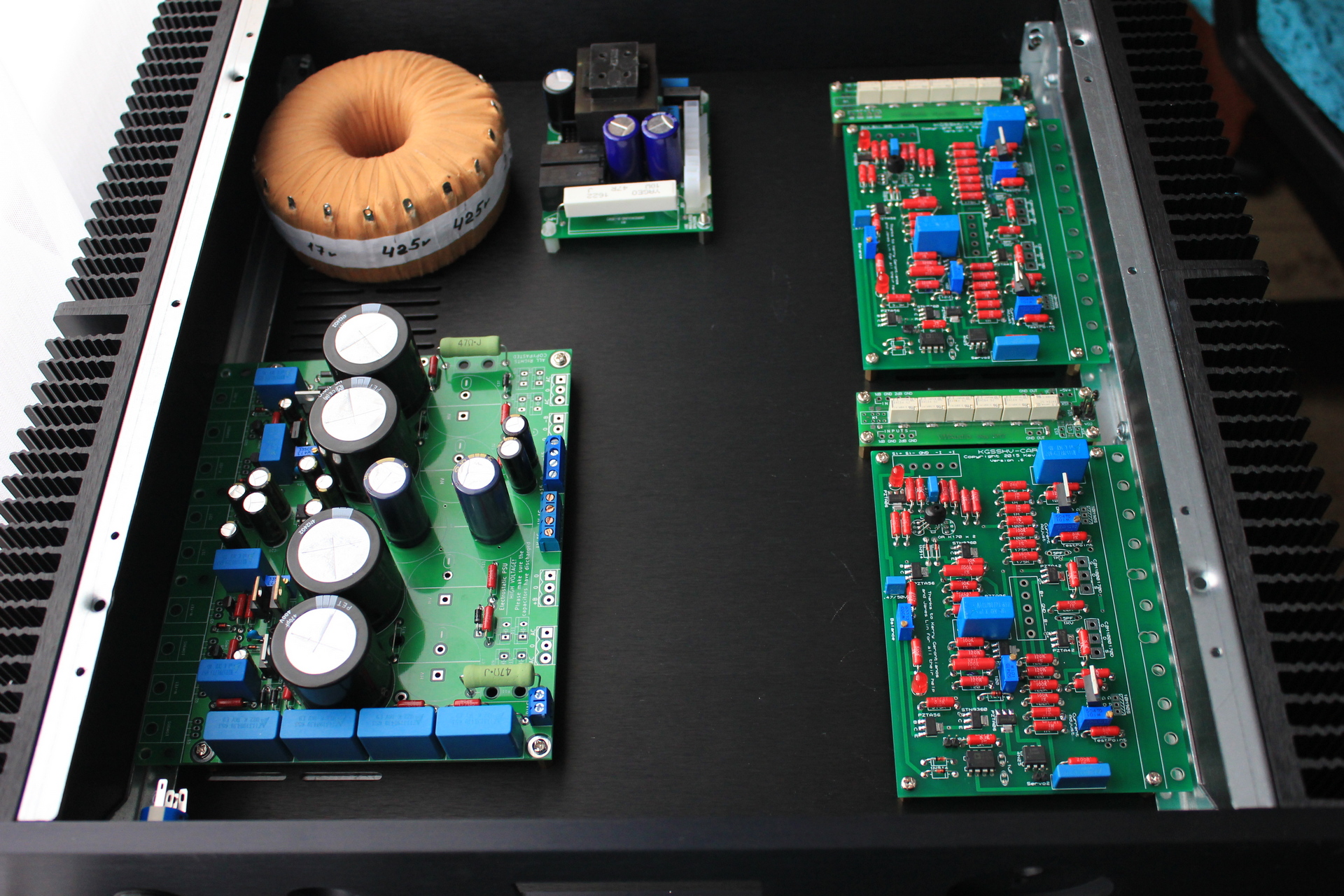

Уже даже кое-чего готово, но до первого запуска еще далеко.

Есть место для пленочных конденсаторов. Будут также платы сетевого фильтра, так нелюбимые здесь некоторыми товарищами, и плата защиты выхода, чтобы наушники каждый раз не отключать в момент включения/выключения, если возникнет такая необходимость.

Предстоит очень много железячной работы, так что думаю к лету только я его доделаю, хотя первый запуск может весной.

[Jaster 634 5 Тракты]

Наткнулся тут случайно на гибридник Васянина: http://audioportal.hi-fi.ru/showthread.php/59016-Гибридник-для-Stax

Что скажете?

[victorvvo 511]

Обсуждали уже примерно года 2 тому назад

[Jaster 634 5 Тракты]

Я как-то пропустил.

[Jaster 634 5 Тракты]

@victorvvo, Чет поиск по фамилии автора ничего не выдал.

[8street 393]

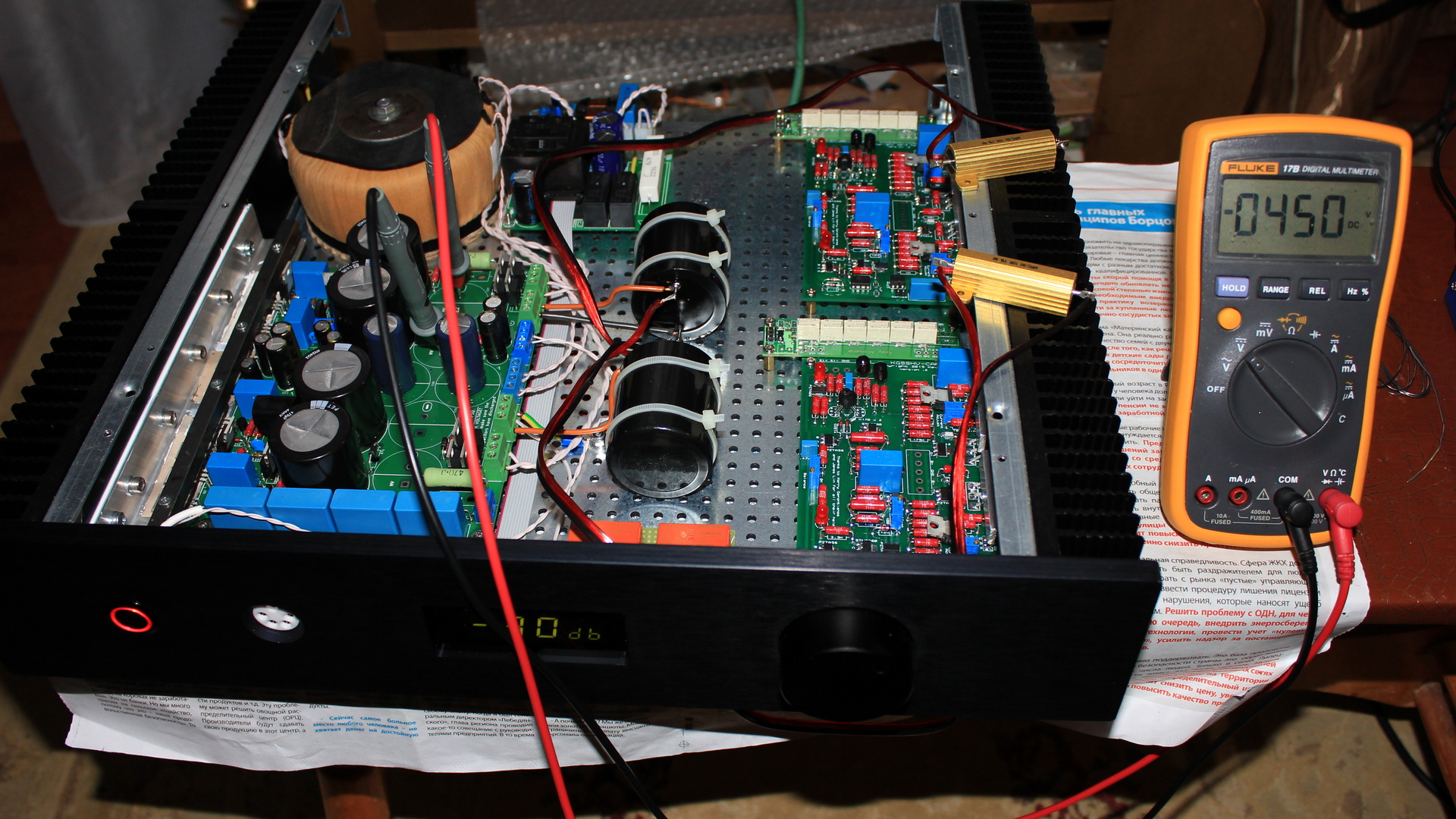

Тесты блока питания под нагрузкой. Радиаторы холодные, что не скажешь о двух 50 ваттных резисторах, на фото справа. Итог - вроде работает.

Блок питания Гилмора, goldenreference. Пробовал осциллографом пульсации смотреть, 2мВ разрешения не хватает, чтобы их увидеть.

Надо подключать платы усилителей и настраивать.

[anbuser 22]

Тесты блока питания под нагрузкой. Радиаторы холодные, что не скажешь о двух 50 ваттных резисторах, на фото справа. Итог - вроде работает.

Блок питания Гилмора, goldenreference. Пробовал осциллографом пульсации смотреть, 2мВ разрешения не хватает, чтобы их увидеть.

Надо подключать платы усилителей и настраивать.



Привет!



Поздравляю с очередным шагом к завершению проекта!



Николай, а может для БП радиатор надо было использовать отдельно? площадью не более 200-300кв. см ?

[8street 393]

Привет! Поздравляю с очередным шагом к завершению проекта! Николай, а может для БП радиатор надо было использовать отдельно? площадью не более 200-300кв. см ?

Спасибо. Площадь радиаторов зависит от тока и падения напряжения на транзисторах БП, т.е. от мощности, выделяемой на них.

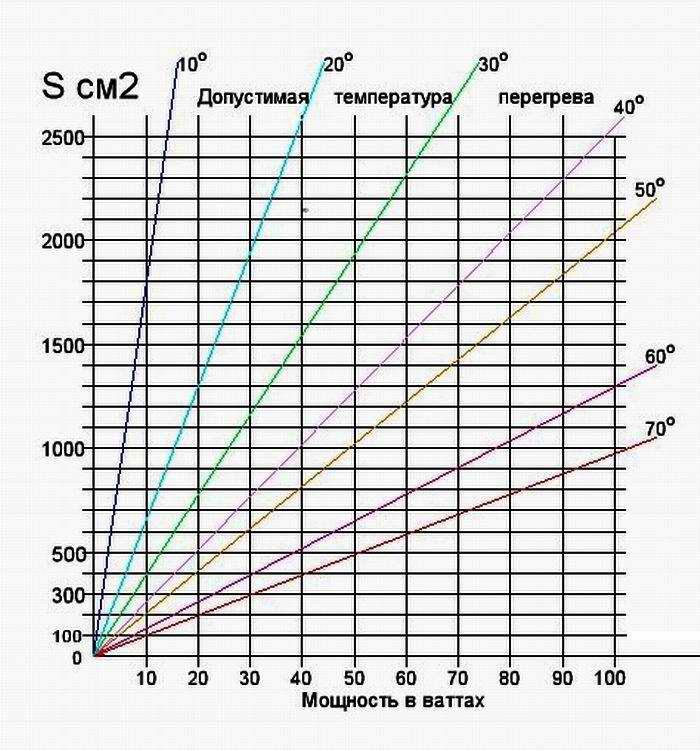

Очень упрощенно зависимость иллюстрирует нижеприведенный график. Можете сами посчитать под свой трансформатор. Только не забывать к цифрам температуры в графике прибавлять температуру окружающей среды в корпусе.



Но от себя добавлю, что карбон требует очень много тока и поэтому падение напряжения на транзисторах получается как правило небольшим из-за падения напряжения на высоковольтных и следовательно высокоомных обмотках трансформатора. Например, у меня без нагрузки было 570в после моста, под нагрузкой 470. Всего по 20 вольт падает на БП в обоих плечах. Думаю у вас будут примерно такие же цифры. Выделяется, в итоге, не более 4 ватт, хватило бы 100 кв. см. на весь БП.

[abasia 313]

@Jaster, Привет, если нужно, вот оригинальная схема питания к усилителю Васянина

[Jaster 634 5 Тракты]

@abasia, спасибо, пригодится! Может сделаю позжее, когда с финансами немного стабилизируюсь.

[anbuser 22]

Макет последней схемы из поста 808 стр. 33 этой ветки хорошо показал себя в связке с SR507. После приобретения мной Stax SR-007 оказалось, данный усилитель воспроизводил звук с окраской (наверное с SR-507 это как раз и нужно было), но главное исчез драйв и удовольствие от прослушивания.

Собрал как эталон KGSSHV Carbon по оригинальной схемы от Гилмора, (плюс минус 400 вольт питания и 20мА тока на каждое плечо) звук наушников Stax SR-007A и данного усилителя раскрылся сразу. SR507 с Карбоном давали очень яркий звук.

Тогда продолжил поиск схемы, которая удовлетворяла бы меня по цене – качеству. Выбор усилителя на лампе пока остается для меня в приоритете.

Работу с ECС99 отложил, питание в 350 анодного для нее слишком высокое, а тока мало, на графики ВАХ точка находятся в довольно не линейном участке.

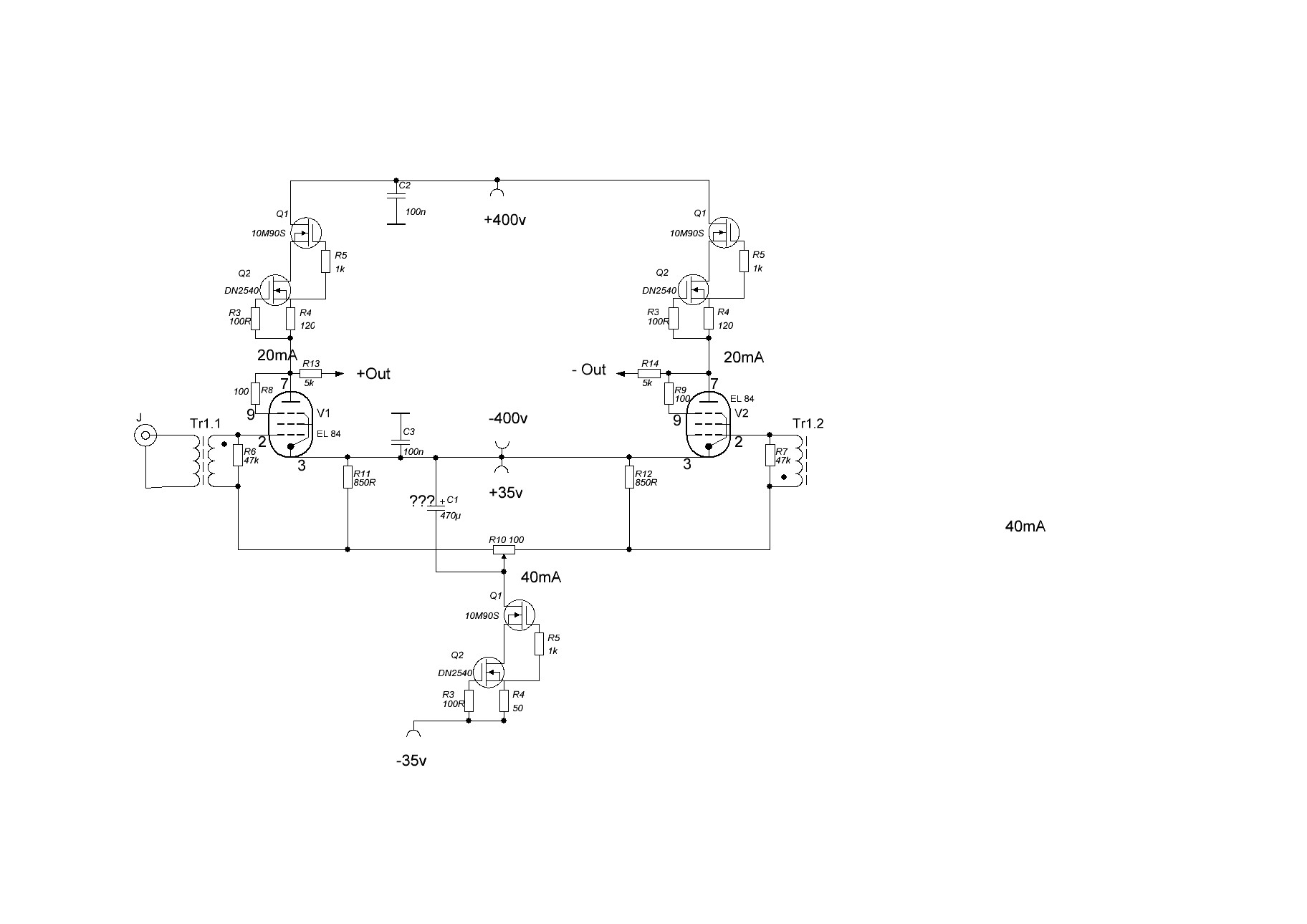

Какие сделал изменения:

1. Фиксированное смещение.

2. CSS источник тока по Гилмору как в смещение, так и в аноде.

3. Лампа 6П14П-ЕВ в триоде. (Лучше конечно американский аналог 6BQ5, но ее у меня нет)

4. Режим 400вольт анодного и ток 20мА.

Что скажете?



P.S. вопросы по Карбону, если у кого они имеются, лучше в личку. Если кто желает его послушать, могу устроить.

Изменено 17 апреля, 2017 пользователем anbuser

[anbuser 22]

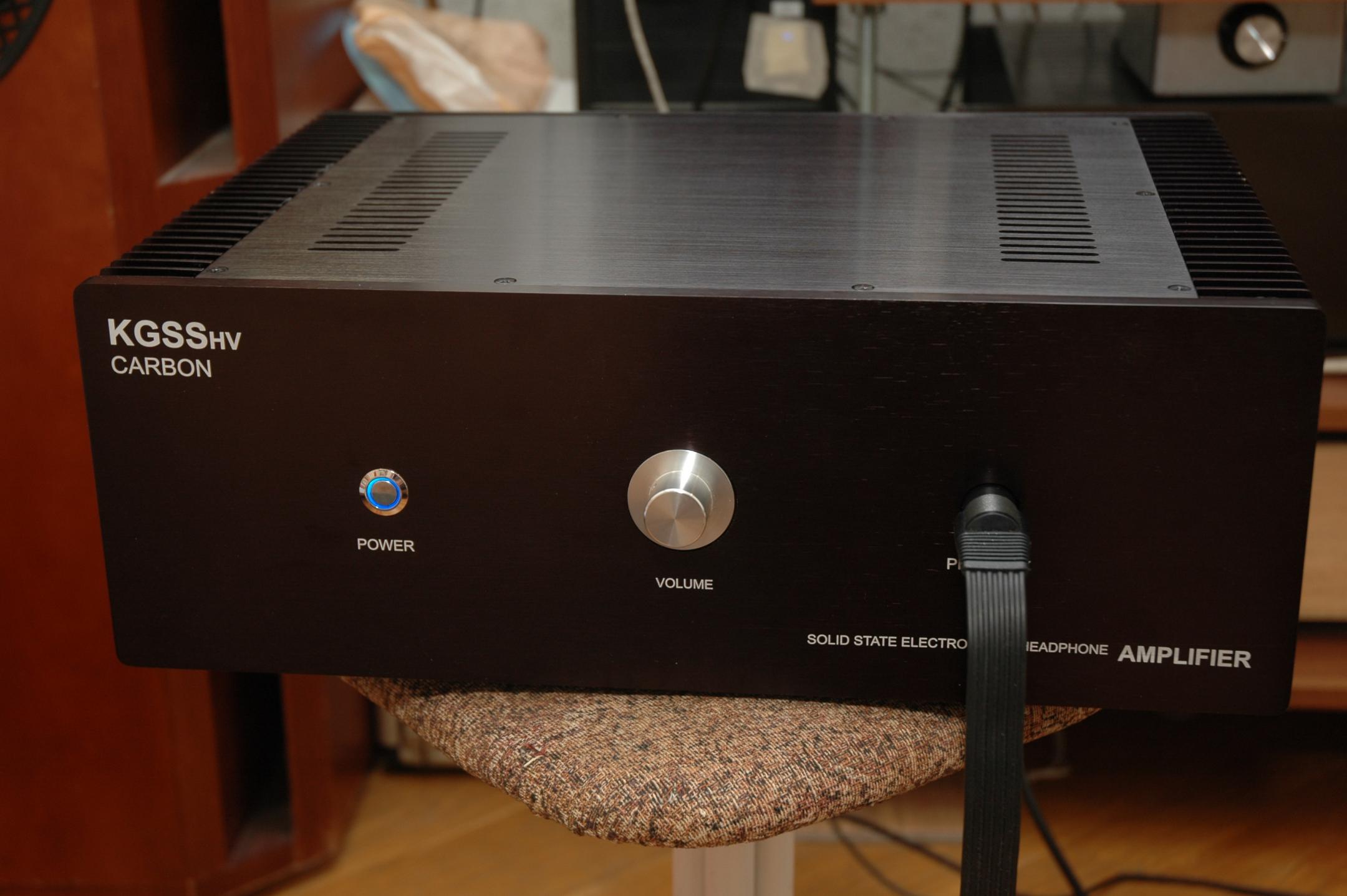

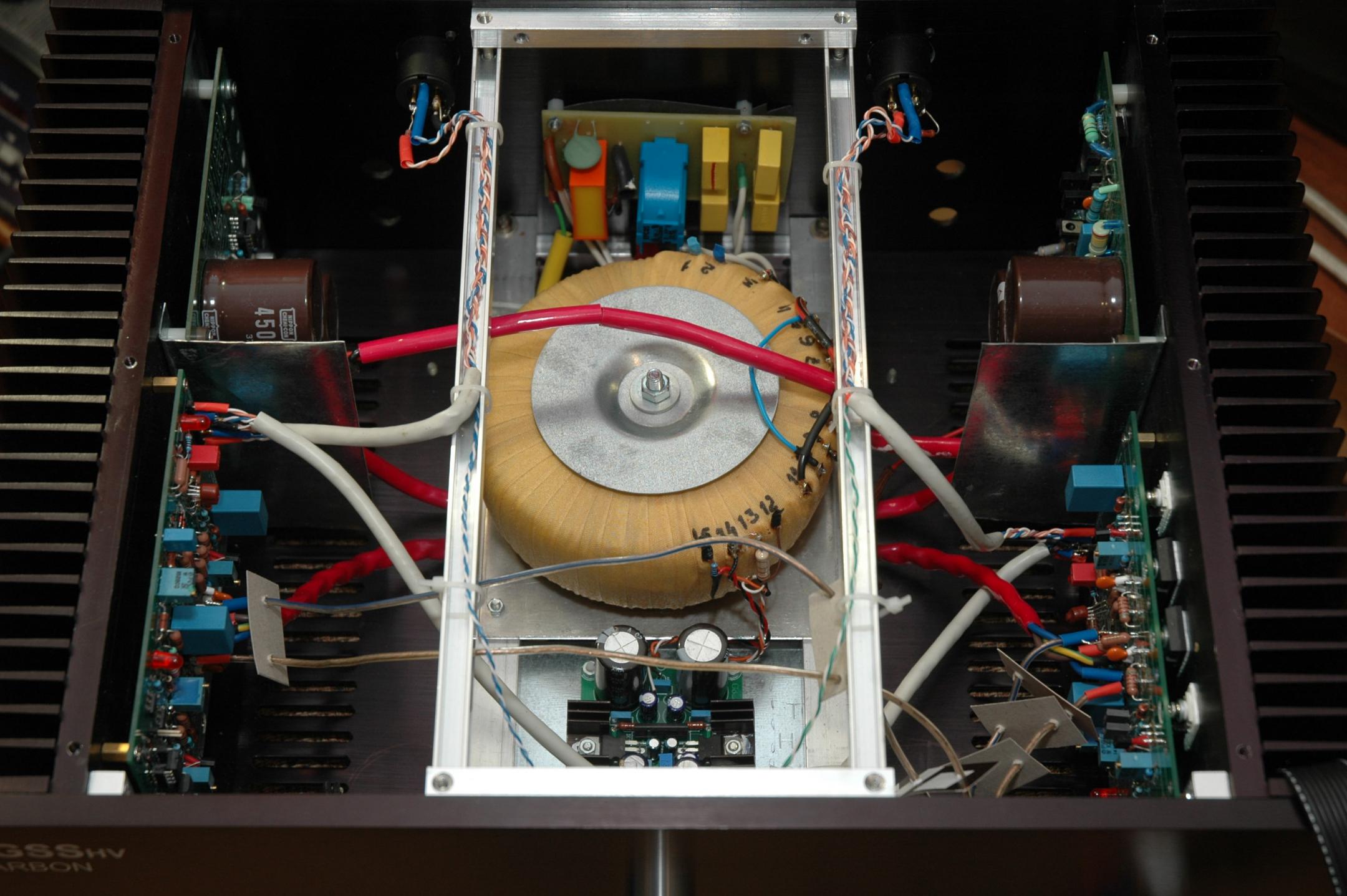

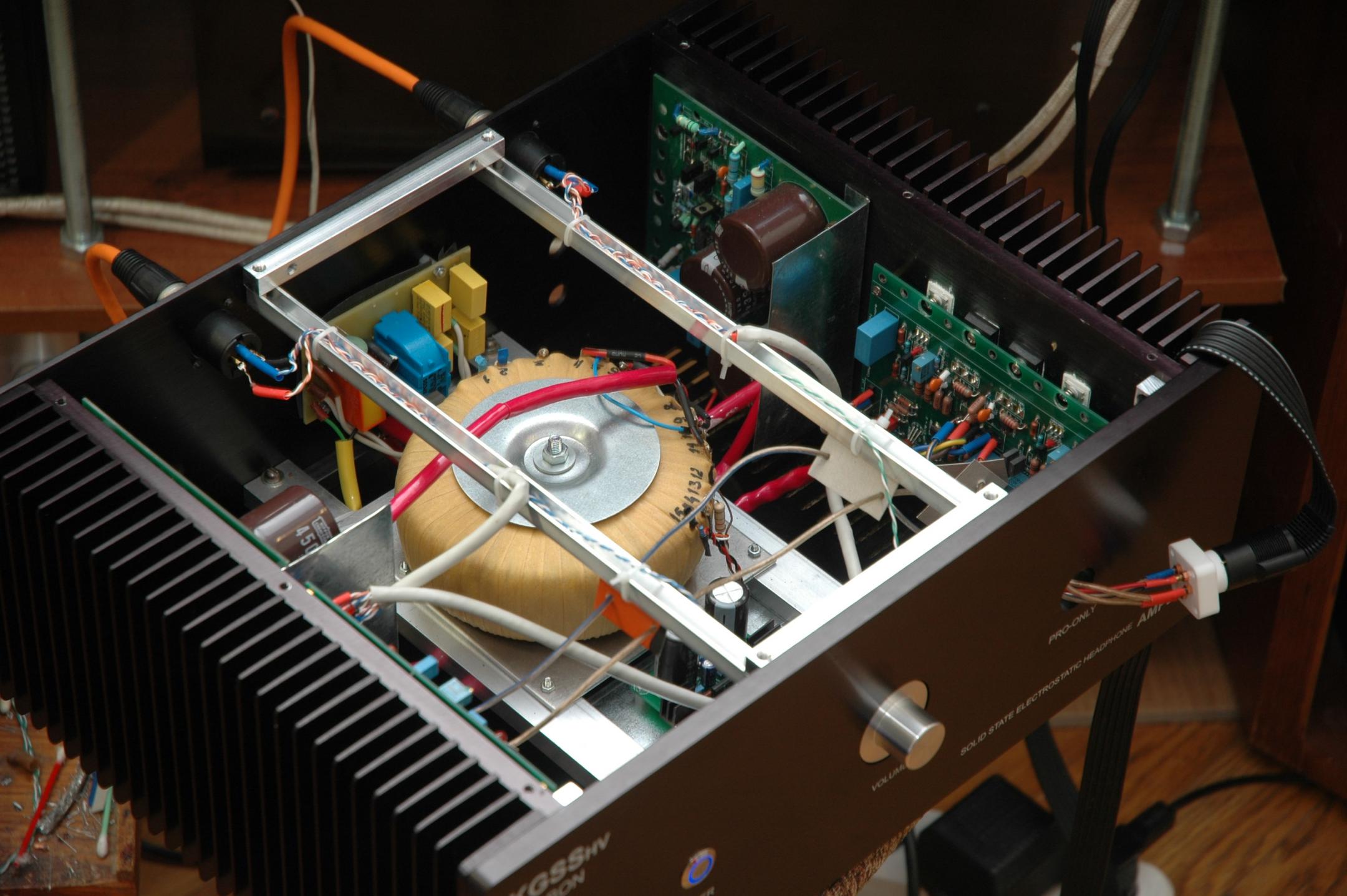

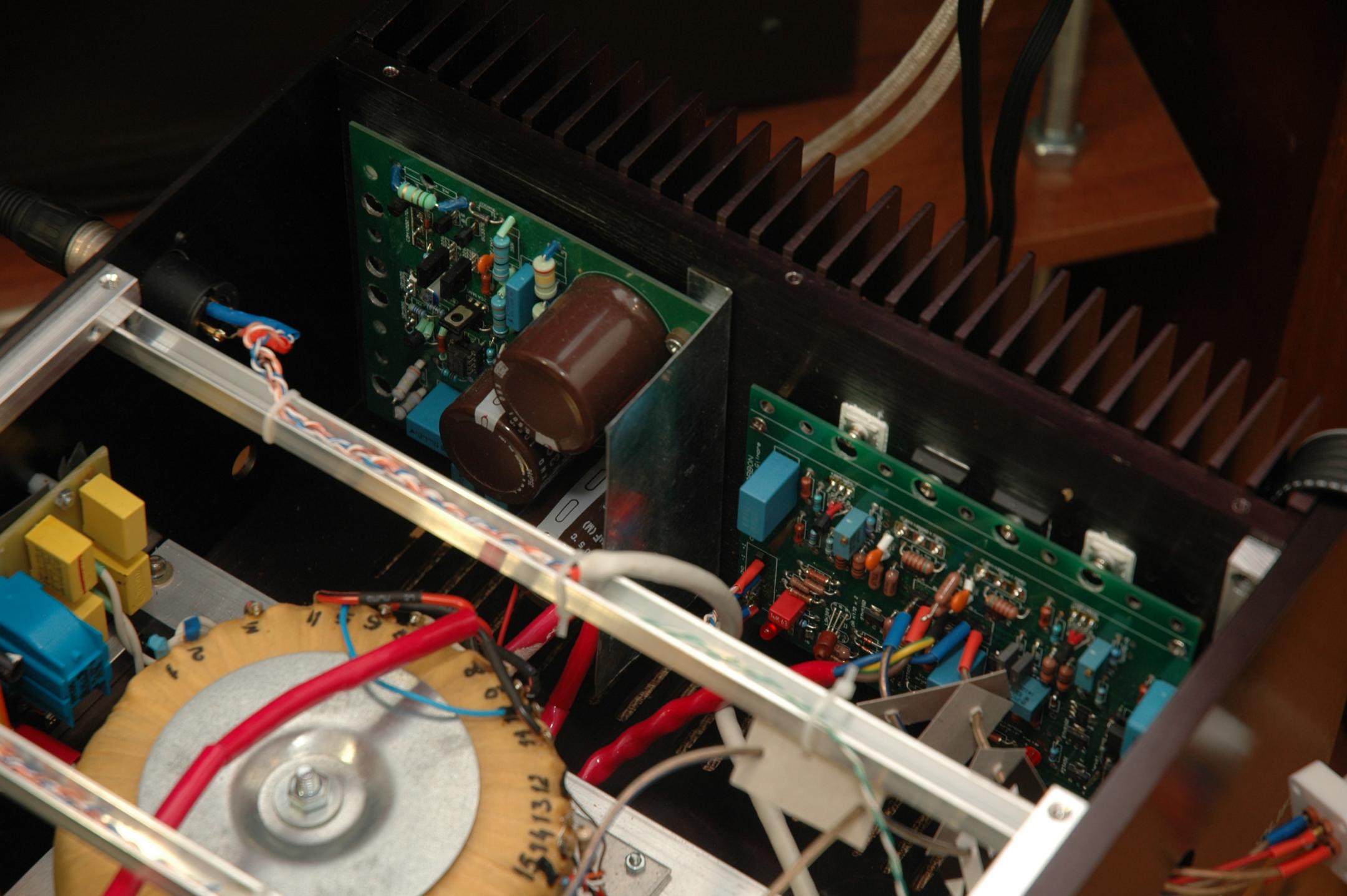

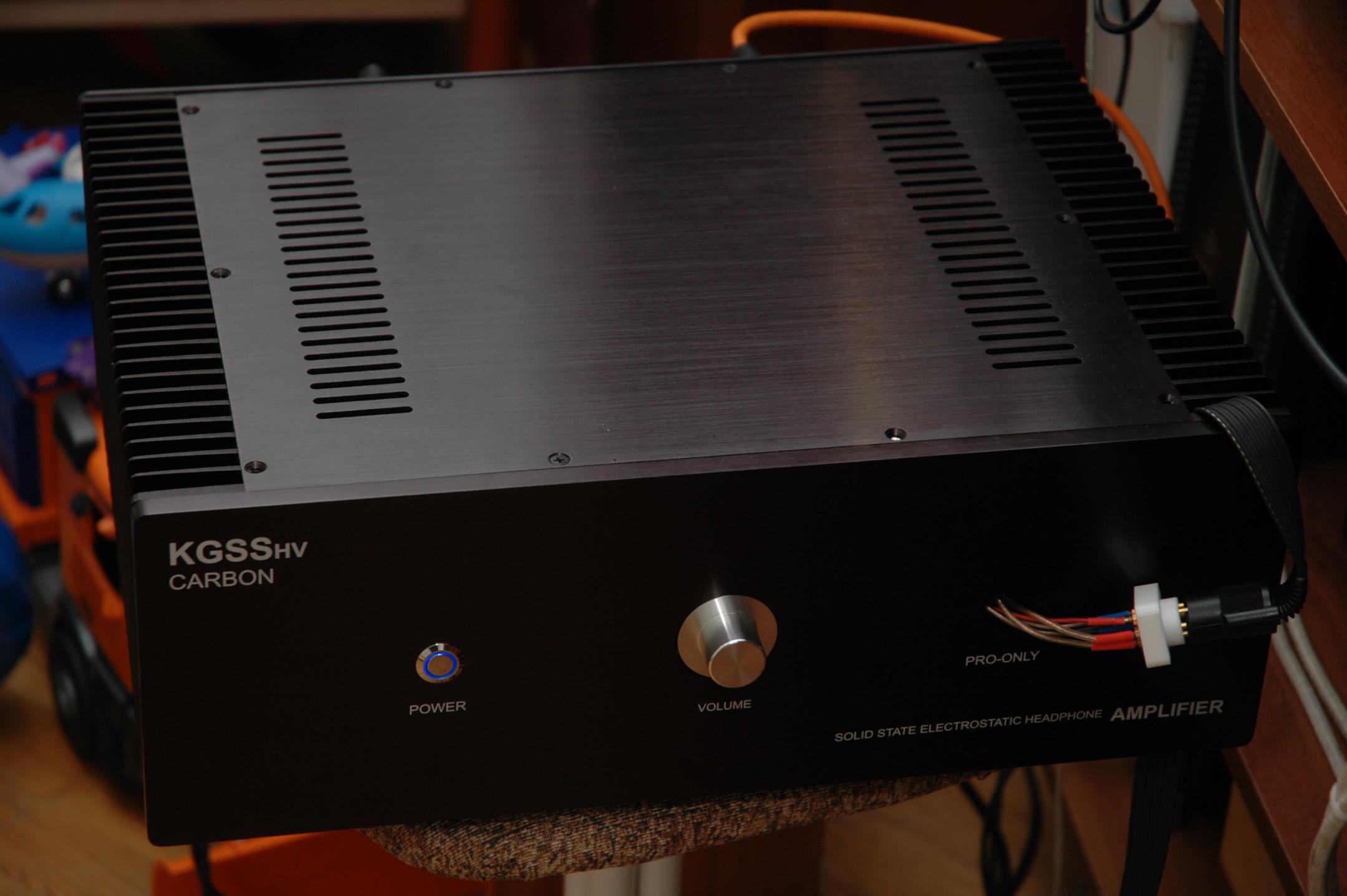

KGSSHV Carbon, без выходного разъема, который едет с ебея, ( на фото разъем, который снял с макета) не хотел выкладывать фото до полного завершения проекта, но не удержался.

Изменено 18 апреля, 2017 пользователем anbuser

[Jaster 634 5 Тракты]

Схему на 6п14п уже опробовали?

[anbuser 22]

Схему на 6п14п уже опробовали?



В процессе, сейчас тренирую и подбираю лампы.

[ВладимирБел 168]

Интересно, много ли здесь владельцев Es Static?

У меня ещё опытный вариант Виктиора - купил у него платы. Делал доработки как свои, так и Виктора. Моих значительно больше и они боле существенны на слух.

Последняя моя доработка - замена ОУ AD8045 на LM6171. Эту же операцию провёл и с ЦАПом Андронникова Lynx D78. Результат - значительное увеличение звукового разрешения, при этом звук - фиг оторвёшься! Лёгкий, в меру светлый, бархатный! Ляпота!

Слушал второй Статик. Всё тот же сухой неинтересный звук. Виктор ещё говорил, что применил другой ОУ в своём детище - с более нейтральным звуком.

На выставке не спросил у него какой. Потом спрашивал по емейлу, ответа не было. Оказывается, что уже не кому было отвечать.

Изменено 19 апреля, 2017 пользователем ВладимирБел

[Urez 2 505]

Интересно, много ли здесь владельцев Es Static?

У меня ещё опытный вариант Виктиора - купил у него платы. Делал доработки как свои, так и Виктора. Моих значительно больше и они боле существенны на слух.

Последняя моя доработка - замена ОУ AD8045 на LM6171. Эту же операцию провёл и с ЦАПом Андронникова Lynx D78. Результат - значительное увеличение звукового разрешения, при этом звук звук - фиг оторвёшься! Лёгкий, в меру светлый, бархатный! Ляпота!

Слушал второй Статик. Всё тот же сухой неинтересный звук.

они в "кроватках"(паять не надо?), для замены подстройку какую-то делать нужно в виде доп итераций?

[8street 393]

@anbuser, поздравляю с постройкой усилителя!

На фото плохо видно, но похоже входные разъемы расключены неправильно. Заземляющий 1 пин должен быть как можно короче подключен на корпус. См схему. Если интересна физика процесса, могу скинуть английский мануал.

Где покупали такой корпус?

KGSSHV WIRING SCHEME.pdf

[anbuser 22]

@anbuser, поздравляю с постройкой усилителя!

На фото плохо видно, но похоже входные разъемы расключены неправильно. Заземляющий 1 пин должен быть как можно короче подключен на корпус. См схему. Если интересна физика процесса, могу скинуть английский мануал.

Где покупали такой корпус?

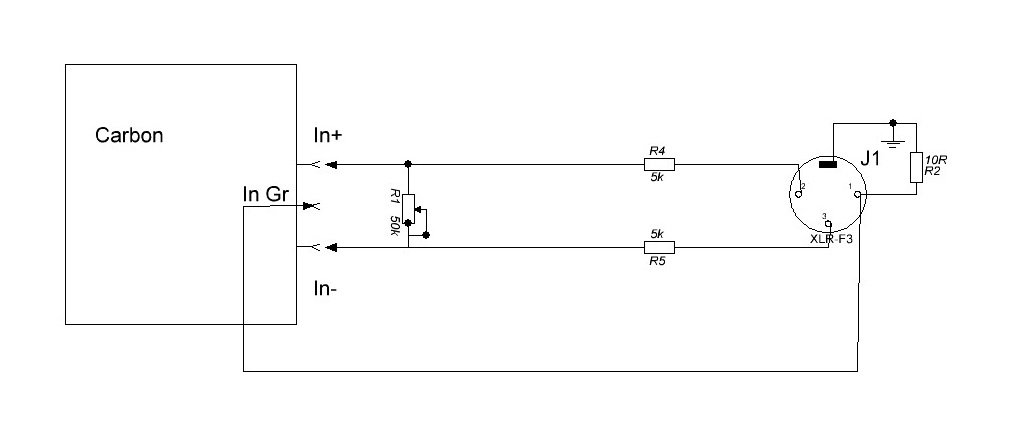

Привет, Николай! Спасибо за поздравление. На счет входной части: может я и не прав, регулятор от Максима Антекома использовать не захотел, у меня сделано вот так - Alpse в L-pade, покритикуйте. 1пин входного разъема через резистор идет сразу на корпус.

мануал посмотреть интересно, если сильно большой, то в почту.

Изменено 20 апреля, 2017 пользователем anbuser

[ВладимирБел 168]

они в "кроватках"(паять не надо?), для замены подстройку какую-то делать нужно в виде доп итераций?

Корпуса планарные SOIC, спаивал феном. У свежевпаяных LM6171 пришлось соединить тонкой жилкой 6 и 1 ножки (FEEDBACK).

Ни какой настройки не делал, субъективно нагрев верхней крышки усилителя (она является радиатором) во время работы не изменился.

Изменено 20 апреля, 2017 пользователем ВладимирБел

[8street 393]

@anbuser, Александр, делайте по схеме. Нужно убрать заземляющий проводник между платой усилителя и разъемом. В XLR разъемах земля используется как экран, а не как сигнальный проводник. По корпусу вы так и не ответили.

1pin_problem.pdf

Изменено 20 апреля, 2017 пользователем 8street

[anbuser 22]

@anbuser, Александр, делайте по схеме. Нужно убрать заземляющий проводник между платой усилителя и разъемом. В XLR разъемах земля используется как экран, а не как сигнальный проводник. По корпусу вы так и не ответили.

Написал в почту

[anbuser 22]

Закончил KGSSHV Carbon, т.е. сравнить теперь есть с чем, приступаю к реализации из поста 889, должен показать не плохой результат.



Но если ни кому не интересно, то перестану писать посты по этой теме.
