Схемотехника усилителей для электростатических наушников.

[victorvvo 511]

Спасибо за теплые слова в мой адрес. Обращайтесь, если что





Самые общие рекомендации начинающим самодельщикам -- При самостоятельном изготовлении усилителя самое главное - не суетиться, изучить и понять как работает схема и не спеша собирать конструкцию. Самая сложная схема становится предельно ясной после проверки и пересчета режимов ее работы. Когда монтаж будет закончен- важно уберечься от соблазна сразу все включить и проверить. Необходимо отвлечься, например сходить прогуляться или не спеша выпить чашку-другую чаю (кофе) - после чего внимательно все осмотреть и приступать к отладке.

[Jaster 634 5 Тракты]

А схема то где?

[anbuser 22]

А схема то где?



Это к кому обращение?

[Jaster 634 5 Тракты]

@anbuser, к обоим

[anbuser 22]

@anbuser, к обоим

В понедельник выложу, надо отредактировать последнии изменения. А все схемы на работе.

Изменено 9 ноября, 2013 пользователем anbuser

[anbuser 22]

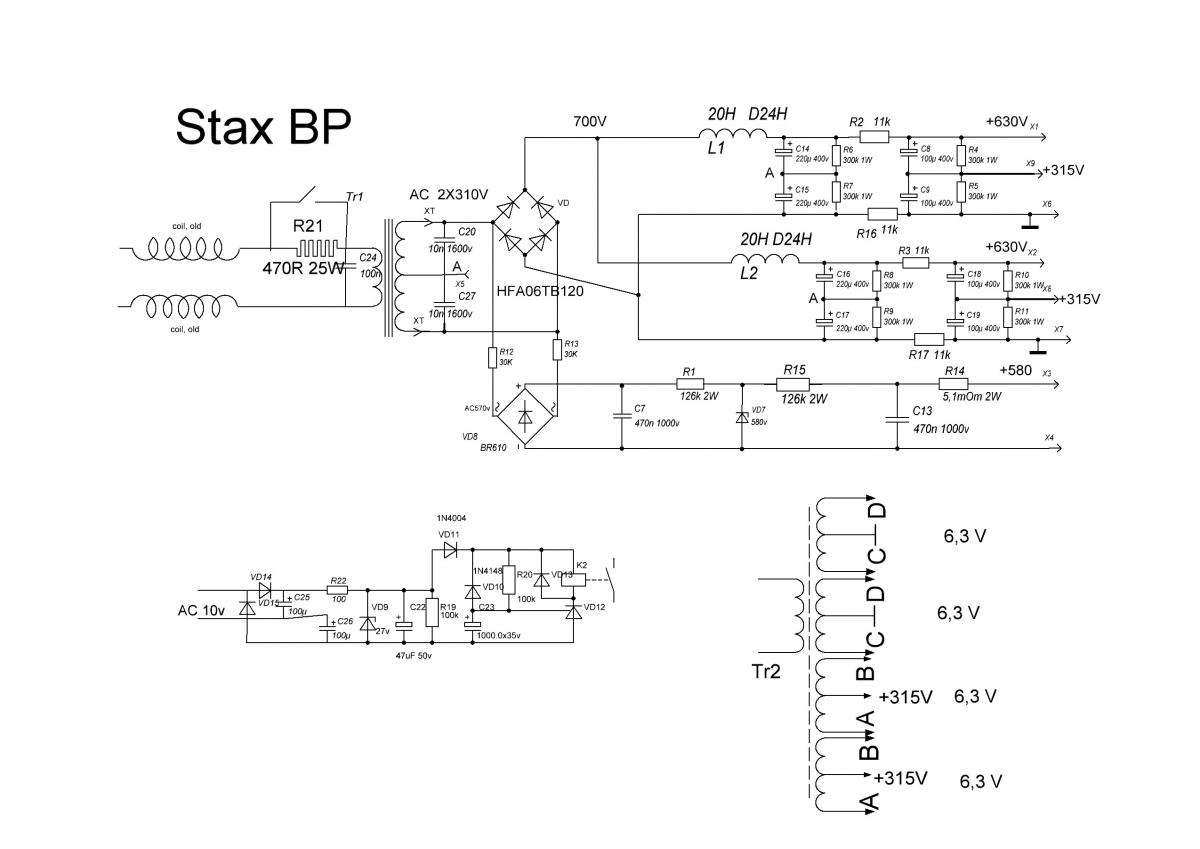

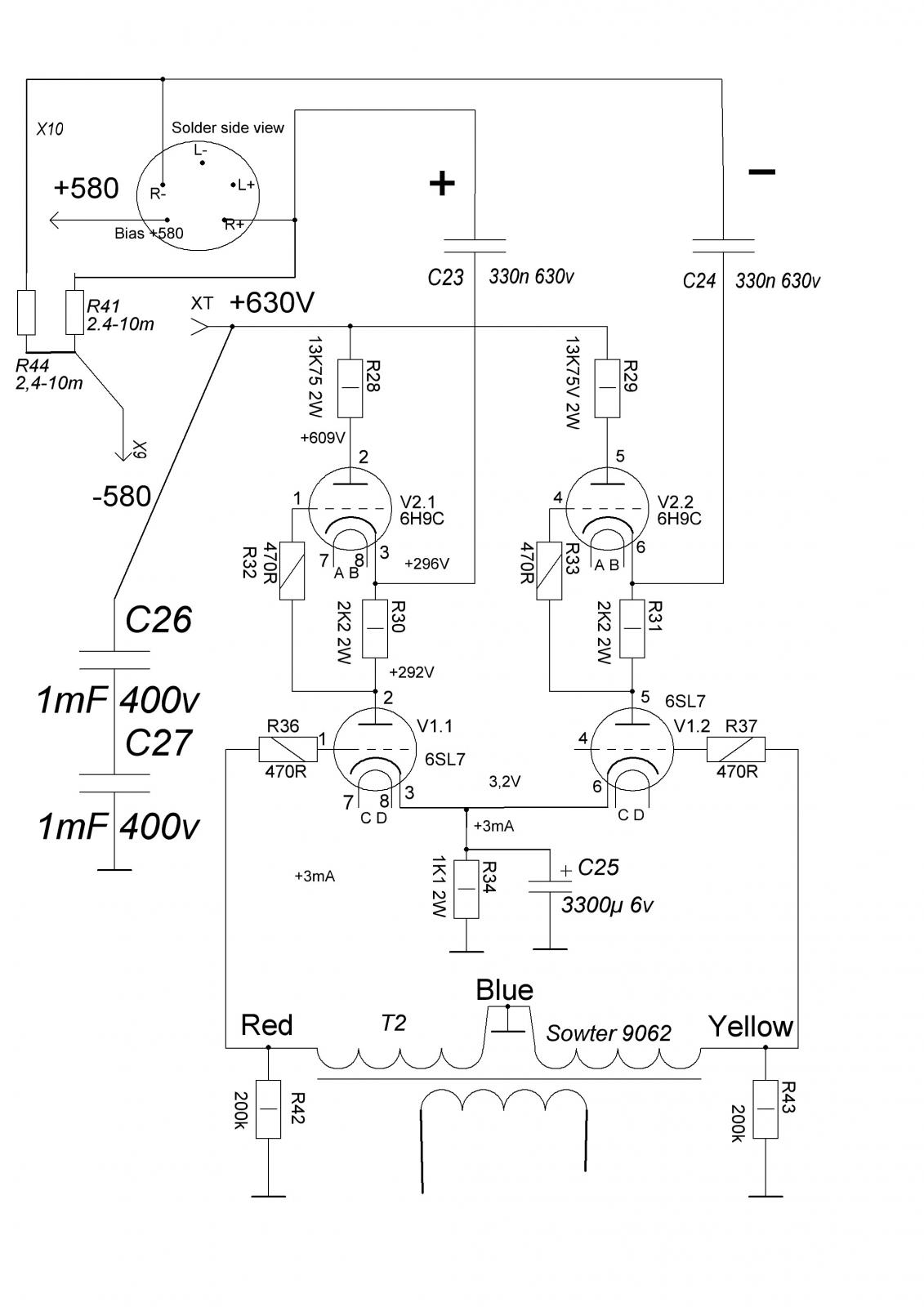

Вот полная схема. Конечно есть вопросы, это конденсатор в катоде, протестировать с ним и без него трудно,

[Jaster 634 5 Тракты]

Интересное решение. Какой размах на выходе, если на входную сетку подать синусоиду 2в?

[victorvvo 511]

Поскольку смещение близко к 3.2 вольтам, можно обойтись и без конденсатора, и без резистора -- катоды на землю, литиевую батарейку минусом на "Blue" трансформатора, плюсом на землю, R42 R43 вместо земли соединить с "Blue". Батарейку нужно брать с выводами.

Изменено 11 ноября, 2013 пользователем victorvvo

[Jaster 634 5 Тракты]

с 3,2в можно и светодиодик попробовать

[victorvvo 511]

Для светодиодика току маловато, может не выйти на пологий участок ВАХ.

[Fireblade 951]

может TL431?

[victorvvo 511]

В катоды TL431 по всей видимости устанавливать не стоит, а вторичку трансформатора "приподнять" вполне можно. Но мне кажется, что литиевая батарейка в этом месте будет получше - во всяком случае проще и предсказуемее

[Jaster 634 5 Тракты]

Тогда уж не литиевая, а A123. У меня при токе 8ма, отлично работают светодиодики.

[victorvvo 511]

Насчет светодиодов - согласно схеме, общий ток через две лампы составляет 3mА - маловато для светодиода.

Насчет Li-FePO4 аккумуляторов A123 - их можно установить в катодную цепь, при этом будет обеспечиваться необходимая им подзарядка.

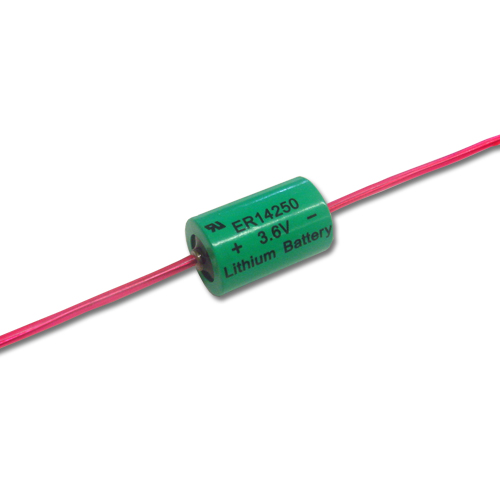

Но лично я при трансформаторной развязке предпочитаю катоды на землю, а смещение организовывать в сеточной цепи - при помощи малогабаритных "долгоживущих" литиевых батареек, таких как BR2450 и CR2450 (3.0V) или ER14250 (3.6V). Один из вариантов их исполнения такой (см картинки). При установке в сеточную цепь ток от них практически не отбирается, подзарядка им не требуется - гарантированный срок работы в таком режиме - не менее 10 лет. Отрицательного влияния на звук от этих элементов не замечено.

[Jaster 634 5 Тракты]

Я купил пару таких, но еще не пробовал. Пока нигде такого смещения не требовалось.. 3ма конечно маловато для светодиода.

Все же интересен вопрос о размахе напряжения на выходе, при 2в на сетке.

[victorvvo 511]

По расчетам при нагрузке 100К максимальный размах выходного напряжения такого каскада примерно не хуже 320V Peak-To_Peak (~114V rms), коэффициент усиления при отсутствии катодной связи примерно 50. Соответственно при 2V rms на входе на выходе будет 100V rms. Поскольку раскачка балансная, на наушниках будет 200V rms, на конкретной нагрузке - данные могут быть и лучше расчетных. Выходное сопротивление каскада =~ 8 кОм. Кстати, неплохо бы измерить АЧХ на реальных наушниках, прикидочный расчет дает fh (-3dB) для "большого" сигнала примерно 50kHz (нагрузка 100кОм || 100 пФ)

Изменено 12 ноября, 2013 пользователем victorvvo

[Demograf 2 550]

Насчет светодиодов - согласно схеме, общий ток через две лампы составляет 3mА - маловато для светодиода.

Насчет Li-FePO4 аккумуляторов A123 - их можно установить в катодную цепь, при этом будет обеспечиваться необходимая им подзарядка.



Но лично я при трансформаторной развязке предпочитаю катоды на землю, а смещение организовывать в сеточной цепи - при помощи малогабаритных "долгоживущих" литиевых батареек, таких как BR2450 и CR2450 (3.0V) или ER14250 (3.6V). Один из вариантов их исполнения такой (см картинки). При установке в сеточную цепь ток от них практически не отбирается, подзарядка им не требуется - гарантированный срок работы в таком режиме - не менее 10 лет. Отрицательного влияния на звук от этих элементов не замечено.



Виктор на практике из десятка изделий с смещением на литиевых и др типа элементах оказалось что не все доживают до 10 лет. был случай когда через два года одна потеряла свою емкость и напряжение ушло . и самое обидное что лампы были с красной базой от rca те что очень дорогие и одна лампа почти скончалась .

так что при применении такого смещения надо ставить индикацию типа на светодиодах . я примерно около десяти лет именно для себя пробовал и акки и батарейки чтобы получить статистику .

Александр Львович в последнее время стал применять в смещении маловольтные малогабаритные кенотроны и хорошие бум кондеры . в звуке при сравнении кенотроны в смещении звучат лучше чем батарейное . на вход в сетке ставится за место резистора в сетку трансформатор специально для этих целей изготовленный .

[Demograf 2 550]

Ну если сравнивать звук триодника и пентодника с вых. трансом, какой вариант звучит динамичней и более детально?



пентодник и детальнее и динамичнее . проверенно не раз.

[Jaster 634 5 Тракты]

По расчетам при нагрузке 100К максимальный размах выходного напряжения такого каскада примерно не хуже 320V Peak-To_Peak (~114V rms), коэффициент усиления при отсутствии катодной связи примерно 50. Соответственно при 2V rms на входе на выходе будет 100V rms. Поскольку раскачка балансная, на наушниках будет 200V rms, на конкретной нагрузке - данные могут быть и лучше расчетных. Выходное сопротивление каскада =~ 8 кОм. Кстати, неплохо бы измерить АЧХ на реальных наушниках, прикидочный расчет дает fh (-3dB) для "большого" сигнала примерно 50kHz (нагрузка 100кОм || 100 пФ)



А какой тогда смысл городить такую схему?

Я на своем измерял с подключенными стаксами, у меня поболее 100в RMS при входном 1,7в. ЕМНИП около 130в.. Правда у меня трансформаторы на выходе, а не на входе. Схема проще, деталей меньше. Правда КИ не измерял.. при случае померяю.

[anbuser 22]

Итак, спасибо большое, что не оставили без внимание мое творение. В выходные попробую батарейку в сетку и отпишу результат. Что буду мерить, это вых. напряжение с подключенными наушниками, и АЧХ. КНИ измерить не получится, так как боюсь за свой комп, конечно могу "слипить" резисторами ограничение, но что это даст?



Когда мерил вых. напряжение при первом включение, то прибор показал 520вольт, сам немного офигел. Осциллограмма была чистая.



Вопрос к Виктору, как вы посчитали вых. напряжение? Тр 1:4, может работать в сеточными токами (поправьте если не прав), на входе лампы 4 вольта. Когда проектировал схему, то симулятор показал 170 вольт, а в балансе значит в два раза больше.



Jaster.



Вы наверное правы, что схема с вых трансформатором будет лучше. Вот только я пока до вых трансформатора не дорос.

Изменено 12 ноября, 2013 пользователем anbuser

[victorvvo 511]

Выходное напряжение примерно определяется по ВАХ. Напряжение источника питания известно, напряжение на аноде тоже, остальное дело техники + выходное сопротивление для SRPP считаем по известной формуле, в качестве нагрузки выбраем 100К, вычисляем поправочный (уменьшающий) коэффициент падения напряжения на реальной нагрузке.

С сеточными токами каскад работать сможет - естественно источник должен быть способен этот ток обеспечить. В этом случае размах напряжения конечно будет больше.

[Jaster 634 5 Тракты]

А, я кажется понял, смысл данной схемы - снижение выходного сопротивления каскада, чтобы не было завала по ВЧ?

Тогда почему не 6н9с в обоих этажах?

[Lukich 1 496]

Jaster, а 6sl7 это и есть 6н9с.

[Jaster 634 5 Тракты]

ой, пардон.. когда читал схему, показалось что 6SN7

[abasia 313]

Интересный наверное вариант усиления, надо бы схему попросить, для изучения :-) Видел у японцев подобное, когда можно электростаты и обычные наушники подключать.
