Питание аппаратуры.

[Orland 58]

@stiv8800, Я думаю, что в любых жизненных ситуациях стоит включать мозг. Поэтому, немного не корректно сравнивать воровство на работе и семейные измены. Правда, в отличие от них, правила дорожного движения и использования электроустановок (а так же другие относящиеся к ним правила) написаны кровью, причем кровью большого кол-ва людей. Антон Алипов все правильно разъяснил. Для этого они и нужны, чтобы предотвращать дальнейшие смерти. Хорошо, если при нарушении этих правил убъет только нарушителя - естественный отбор сделает свое дело. А если убъет кого-то еще ? Почему вы решили, что электрик хороший ? Я когда-то встретил "Хорошего" электрика, который трехфазный автомат умудрился подключить на горячую. Был другой индивид, которого постоянно било током, когда он собирал и запускал электрощиты с автоматикой. Нельзя легкомысленно относиться к электричеству. Земля на трубы и прочее - полный финиш, я не знаю, какие адекватные меры можно применить к электрику, который так сделал. Езда не по правилам - вот поэтому такая статистика смертности на дорогах, просто никто про нее не говорит, и видимо специально замалчивают. Каждый раз, когда вы нарушаете правила (особенно про которые я говорю), вы рискуете своей жизню и жизнью окружающих.

Изменено 7 июня, 2014 пользователем Orland

[AntonAlipov 2 659 12 Тракты]

Вы измеряли напряжение и токи "стекающие" с сетевого фильтра на "землю" в моём случае?.. Это единицы вольт и детские токи.

это в случае, когда ВАШ фильтр, Sitv, работает в штатном режиме. А теперь , представьте себе, вполне обычную ситуацию, когда в следствии броска напряжения в сети, или из за старения изоляции, происходит пробой конденсатора или сгорает эмаль на обмотке дросселя. И на корпус течет у же совсем недетский ток. Если, как написано выше, это долбанет по вам -то по большому счету это ваши проблемы. А если в это время в соседней квартире будет принимать ванну ребенок -то вы его убьете. Так что дело не в том, что Вас "лечат" а в том, что вы не до конца понимаете ответственность перед другими. Изменено 7 июня, 2014 пользователем AntonAlipov

[Covermaker 49 1 Тракты]

Сегодня прибираясь возле стойки, заметил,что гудит цап,видимо трансформаторы.

Сеть естественно загажена,как и в любом многоквартирном доме.

Распределитель питания у меня оч.хороший, но фильтров в системе нет!



Поможет ли мне убрать шум, если я на вход поставлю прибор выравнивающий синусойду?

[александр шумилов 428]

Сегодня прибираясь возле стойки, заметил,что гудит цап,видимо трансформаторы.

Сеть естественно загажена,как и в любом многоквартирном доме.

Распределитель питания у меня оч.хороший, но фильтров в системе нет!



Поможет ли мне убрать шум, если я на вход поставлю прибор выравнивающий синусойду?

Если в нём торы и гудит он не постоянно, а когда ему захочется то поможет однозначно.

[TeeGReeN 359]

Сегодня прибираясь возле стойки, заметил,что гудит цап,видимо трансформаторы.

Сеть естественно загажена,как и в любом многоквартирном доме.

Распределитель питания у меня оч.хороший, но фильтров в системе нет!



Поможет ли мне убрать шум, если я на вход поставлю прибор выравнивающий синусойду?

Однозначно поможет!

А отклбчение земляного контакта позволило мне добиться черного фона. )



Отправлено с моего GT-N7100 через Tapatalk





[8street 393]

Поможет ли мне убрать шум, если я на вход поставлю прибор выравнивающий синусойду?

Еще хорошо бы померить напряжение. Может там сверх нормы.

[александр шумилов 428]

Еще хорошо бы померить напряжение. Может там сверх нормы.

Постоянки или переменки?

Изменено 7 июня, 2014 пользователем александр шумилов

[8street 393]

Еще хорошо бы померить напряжение. Может там сверх нормы.

Постоянки или переменки?

Может как то, так и это быть. От постоянки уже советы надавали, значит переменку мерить.

[Alecs102 28]

Использовать металическую арматуру, связаную электрически между собой, внутри зданий и сооружений,для заземления допускаеться.Условием применения электричества, розеток в ванной комнате, являеться применения гальванически развязывающего трансформатора,и-или УЗО.Так что лучше заземлять после изолирующего трансформатора,дающего гальваническую развязку.Тогда с безопастностью заземления будет проще.

[александр шумилов 428]

Условием применения электричества, розеток в ванной комнате, являеться применения гальванически развязывающего трансформатора,и-или УЗО.Так что лучше заземлять после изолирующего трансформатора,дающего гальваническую развязку.Тогда с безопастностью заземления будет проще.

Мой балансный изолирующий транс имеет ток утечки в зависимости от положения вилки в розетке от 0.88 до 0.94 ма т.е меньше миллиампера,могу тупо посадить на батарею и не одно даже самое чувствительное УЗО его не обнаружит. Впрочем так и слушаю.)))

[sajum1975 71]

Уважаемые форумчане, в последнее время задумываюсь о изолирующем трансформаторе.

Нагрузка стандартная: ЦАП + усь. То есть на всё про всё 50 Ватт максимум.

Подскажите или дайте ссылки, какой лучше взять изолирующий трансформатор? Какой мощности? С какой схемой?

Готов также взять не готовое устройство, а компоненты по отдельности и собрать самостоятельно.

[Shoker 10]

Можно взять готовый трансик развязывающий, типа talema 58-0100-230, и на нём собрать, а можно на заказ чего нибудь намотать, поизгалявшись там с намоткой более сложной, чем тупо первичка и вторичка. Поигравшись с обмотками и их фазировками можно получить приличное подавление помех практически нахаляву.

[sajum1975 71]

talema 58-0100-230 - мощность 100ВА.

Не маловато ли?

Скольки кратный запас по мощности желателен?



Если взять аналогичную талему, но на 500ВА? Не будет ли хуже по каким-либо параметрам?



можно на заказ чего нибудь намотать, поизгалявшись там с намоткой более сложной, чем тупо первичка и вторичка. Поигравшись с обмотками и их фазировками можно получить приличное подавление помех практически нахаляву.

К сожалению я ламер в этой теме и заказывать не знаю где

[Shoker 10]

Двукратного запаса обычно хватает, чтобы не было существенных изменений режимов работы блоков питания у подключенных приборов.

Но звучать со 100 ВА и с 300 ВА и с 500 ВА будет по разному, это факт. Не лучше/хуже, а по разному. Там свои причины и заморочки.

Но если хочется запаса, да и задел на будущее - можно и 300 ВА взять, он не сильно дороже. Для хедфай сетапа этого точно хватит при любом раскладе.

Единственный минус более мощных трансов - увеличенная паразитная ёмкость с первички на вторичку, соответственно - лучше пролезают помехи.

Но это несложно лечится - заземлением одного из выводов вторички (того, который ближе к первичке) развязывающего трансформатора. Это работает практически так же эффективно как экранирующая обмотка между первичкой и вторичкой.

[Thunderhook 70]

Уважаемые форумчане, в последнее время задумываюсь о изолирующем трансформаторе.

Нагрузка стандартная: ЦАП + усь. То есть на всё про всё 50 Ватт максимум.

Подскажите или дайте ссылки, какой лучше взять изолирующий трансформатор? Какой мощности? С какой схемой?

Готов также взять не готовое устройство, а компоненты по отдельности и собрать самостоятельно.

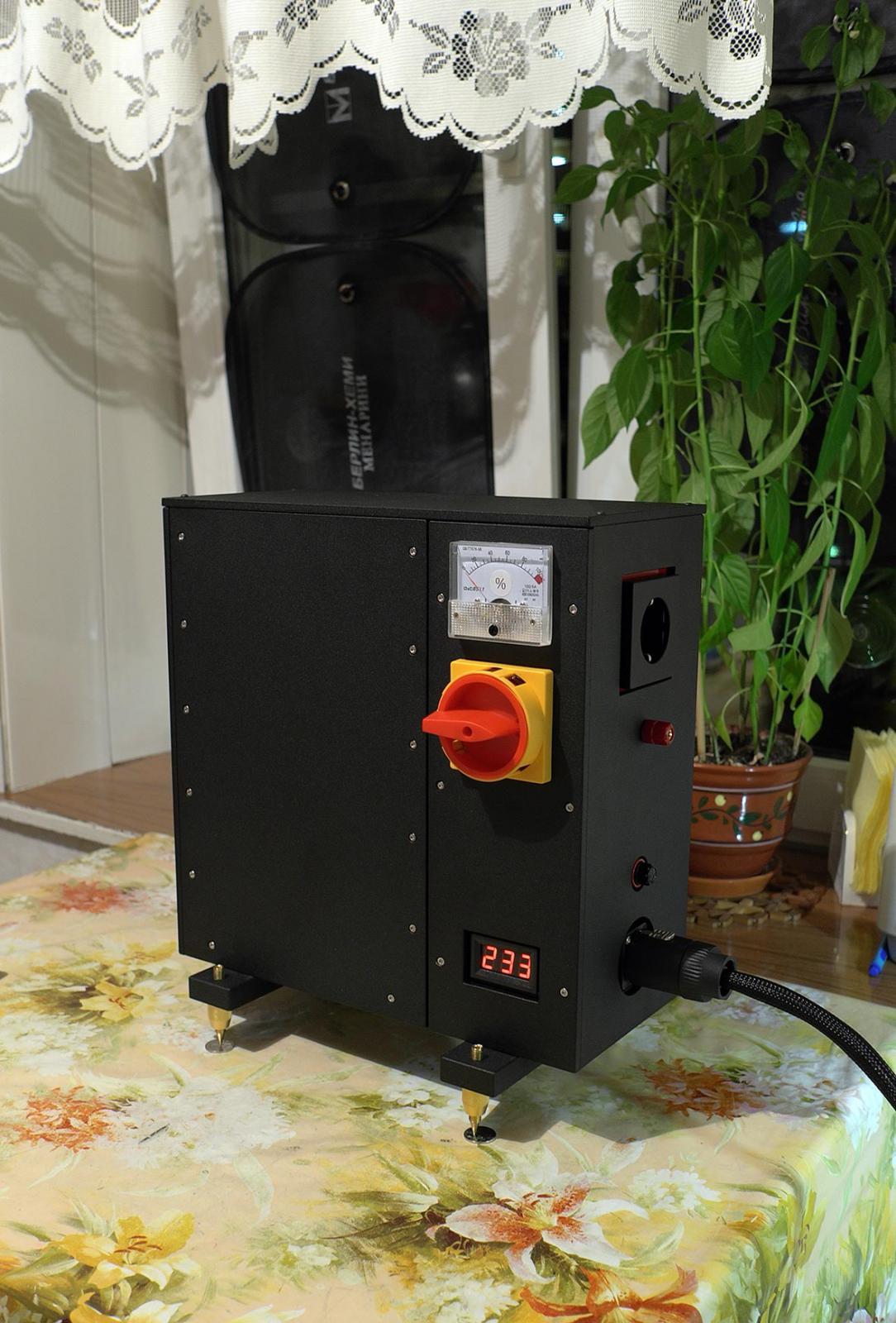

Могу посоветовать систему питания Flux Lab они делают на заказ под любую мощность. У меня такая, очень доволен.

[александр шумилов 428]



Единственный минус более мощных трансов - увеличенная паразитная ёмкость с первички на вторичку, соответственно - лучше пролезают помехи.

Но это несложно лечится - заземлением одного из выводов вторички (того, который ближе к первичке) развязывающего трансформатора. Это работает практически так же эффективно как экранирующая обмотка между первичкой и вторичкой.

Получается автотрансформатор,так помехи на ВЧ не убрать.

[Shoker 10]

Получается автотрансформатор,так помехи на ВЧ не убрать.

ни разу не получается автотрансформатор. получается развязывающий трансформатор с заземлённой вторичкой, неплохо подавляющий синфазную помеху.

Изменено 21 августа, 2014 пользователем Shoker

[александр шумилов 428]

ни разу не получается автотрансформатор. получается развязывающий трансформатор с заземлённой вторичкой, неплохо подавляющий синфазную помеху.

Если вот так землить а не на нейтраль то не автотранс. Но если есть земля то и транс лучше поискать со среднем выводом а не концами землиться.

[sajum1975 71]

Могу посоветовать систему питания Flux Lab они делают на заказ под любую мощность. У меня такая, очень доволен.

Посмотрел фото внутренностей Flux Lab. Насколько я понял - это стабилизатор. У меня с напряжением всё нормально. Да и стоимость Flux Lab PS, подозреваю, немаленькая.



Единственный минус более мощных трансов - увеличенная паразитная ёмкость с первички на вторичку, соответственно - лучше пролезают помехи.

Может тогда лучше взять 2 изолирующих трансформатора по 50-100ВА. Один для ЦАПа, второй для уся.

[sajum1975 71]

Если вот так землить а не на нейтраль то не автотранс. Но если есть земля то и транс лучше поискать со среднем выводом а не концами землиться.

Александр, просветите. В наших коллективных домах система TNC-S. Таким образом, заземления нет, а есть защитное зануление (PE и N проводники исходят из одной точки). Получается что с помощью представленной Вами схемы в коллективных домах помехи не убрать?

Изменено 21 августа, 2014 пользователем sajum1975

[Thunderhook 70]

Могу посоветовать систему питания Flux Lab они делают на заказ под любую мощность. У меня такая, очень доволен.

Посмотрел фото внутренностей Flux Lab. Насколько я понял - это стабилизатор. У меня с напряжением всё нормально. Да и стоимость Flux Lab PS, подозреваю, немаленькая.



Единственный минус более мощных трансов - увеличенная паразитная ёмкость с первички на вторичку, соответственно - лучше пролезают помехи.

Может тогда лучше взять 2 изолирующих трансформатора по 50-100ВА. Один для ЦАПа, второй для уся.

Это ни разу не стабилизатор, а именно разделительный трансформатор. Посмотрите если я не ошибаюсь в этой ветке очень подробно они обсуждались. Цена зависит от мощности и количества линий.

[sajum1975 71]

@Thunderhook, хорошо, покопаю поглубже в направлении Flux Lab.

[александр шумилов 428]



Александр, просветите. В наших коллективных домах система TNC-S. Таким образом, заземления нет, а есть защитное зануление (PE и N проводники исходят из одной точки). Получается что с помощью представленной Вами схемы в коллективных домах помехи не убрать?

Так я по этому и сижу на батарее, с моим трансом ни у меня ни у соседей проблем не нет и не будет,но это не совет к применению так как трансформаторы у всех разные. Но только тссс я ни чего ни кому не говорил.

[Vict07R 334]

А для чего нужен этот изолирующий трансформатор? Нубский вопрос конечно, но хотелось бы узнать какая от него польза

[александр шумилов 428]

А для чего нужен этот изолирующий трансформатор? Нубский вопрос конечно, но хотелось бы узнать какая от него польза

На первых порах отучит бояться высокого напряжения
