Кароче собрал и я лаконик по последней схеме из кита



Для жителей Украины некоторые особенности:



Транс мотается у торнадо



25ВА 220В/6,8Вх1,4А, 220Вх0,07А, +шайба, 63х43мм - 222 грн.



Вместо кренки берем lt/ld/sd 1084. Такое же лдо, похожее на кренку. Схему можно от лм317. Печатку придется слегка переразвести, посколько в сравнении с кренкой там порядок ног не совпадает... насколько я помню. На просторах также продаются и готовые регуляторы с обвязом в сборе.

Из альтернативного удалось найти ROHM BA00CC0WFP-E2 TO252-2. Правда под заказ но радует что можно и поштучно взять.



898 ищем в авто инет магазинах.





Желательно заюзать 1% резисторы. Продаются поштучно в инет магазе ****

Несвовсем ясно с диодным мостом. Те что в схеме 1N5817 у меня сгорели через 1.5 часа работы. Всю дорогу слегка шумели по звуку. Возможно брак. Пока что поставил какойто нонейм мост, но планирую снова попробовать uf диоды только помощнее.

Изменено 31 мая, 2020 пользователем drhead.pavel.v

[pAs 1]

№51

Отправлено 21 March 2013 - 11:10

MAC сказал:



В случае переделки усилителя на выходные лампы 6Н6П нужно анодное питание примерно 270-320 вольт, анодный и катодный резистор первой лампы подобрать так, что-бы на аноде было примерно 1/2 анодного питания. И еще, судя по габаритам на фото, силовой трансформатор у вас ориентировочно 35-40 ватт, работать будет





Абсолютно солидарен. ( " сказал" нам абсолютный М_А_Х_I_M....)





Как ""ЭКСПЕРТ" по ЭЛЕКТРОПРИВОДУ Вы Абсолютно не "ЗАМЕНИМЫ" в ламповой технике.......... РЖИТЕ САМИ.. ИММАКС



Только Вашего комма все и ждали КАК эксперда в последней(конечной) инстанции.... ё!

Изменено 31 мая, 2020 пользователем pAs

[ghostv 0]

Недавно приобрел Laconic HA-08 ZanaDeux Micro с рук. Поменял все лампы, т.к. их с момента покупки никто не менял, хотя использовали усь довольно часто. Это решило проблему с "шуршунчиками" при регулировке громкости. Но в правом канале время от времени появляется какой-то гул по типу "бззз" на секунду или две. Периодики и постоянства интервалов появления данного звука нет. Лампы менял местами, заменял на другой комплект ламп, но тщетно. Причем это не наводки от телефона или чего-то еще. Также усь подключал через стабилизатор напряжения, но не помогло. Как оказалось, у знакомого с таким же усилителем, но более позднего выпуска (у меня 01-ххх, а у него 02-ххх серийник) такая же история.

Подскажите, пожалуйста, как выявить и устранить, куда копать, чтобы избавиться от данного назойливого постороннего звука? Ибо гробится вся прелесть звучания. Может повторится призвук через 15-20 секунд, а может и через минуту.

[HOOD 5 360]

Подскажите, пожалуйста, как выявить и устранить, куда копать, чтобы избавиться от данного назойливого постороннего звука?

Выявить легко с помощью осциллографа, копать в сторону "человека с осциллографом"......

[ghostv 0]

Подскажите, пожалуйста, как выявить и устранить, куда копать, чтобы избавиться от данного назойливого постороннего звука?

Выявить легко с помощью осциллографа, копать в сторону "человека с осциллографом"......



Спасибо! Похоже, что придется так и сделать.

Просто надеялся, вдруг неисправность известная, или MAC что-то подскажет, раз совершенно одинаковая проблема на двух усилителях даже разной ревизии.

[levap 2 729]

В переписке на head-fi меня поздравили с тем, что в России оказывается производится классный усилитель Shortest Way 51. Был несколько озадачен. Характерный внешний вид и недолгий поиск описания показали, что очевидно это старый добрый Laconic. Искренне рад что коллеги живы и находят новые пути )

[levap 2 729]

На сайте ДХ, кстати, от Laconic остался единственный крайне загадочный девайс Laconic Jumbo. Ни на сайте ни в инете информации нет. Что это? Похоже на 2 Laconic NB в одном корпусе.

Изменено 24 января, 2021 пользователем levap

[Solitudo 2 598]

1 час назад, levap сказал:

На сайте ДХ, кстати, от Laconic остался единственный крайне загадочный девайс Laconic Jumbo. Ни на сайте ни в инете информации нет. Что это? Похоже на 2 Laconic NB в одном корпусе.

А не тот Лаконик, который был сделан специально для Doctorhead, для сравнения наушников. Вроде он и был из 2-х NB.

[skeletonoff 0]

В далеком 2009 году я собрал и немного проапгрейдил  кит Laconic Luchbox, коим я успешно пользовался, пока в 2014 году не проапгрейдил свой ресивер.



На «новом» Хармане  BDS575 нет никаких выходов, кроме HDMI:((( Поэтому Лаконик пылился с тех пор в коробке.



Недавно я его достал и хотел поменять лампы на «новые» запасные, которые были куплены в 2009 году, но что-то пошло не так и на усилие перестала работать лампа усиления, работают только лампы правого и левого каналов((( Тк я не радиолюбитель, от слова совсем — то понять, что к чему и исправить я не в состоянии.



Готов отдать в "дар" Laconic LunchBox + 6 запасных ламп (два полных комплекта) + запасной диодный блок подсветки для ламп. Выкидывать жалко — тк было потрачено много времени и сил для сборки и апгрейда сего устройства.



Если интересно, пишите в личку.



UPD Laconic Luchbox обрел своего нового хозяина)))

Изменено 22 февраля, 2021 пользователем skeletonoff

[Андрей Александрович *** 344]

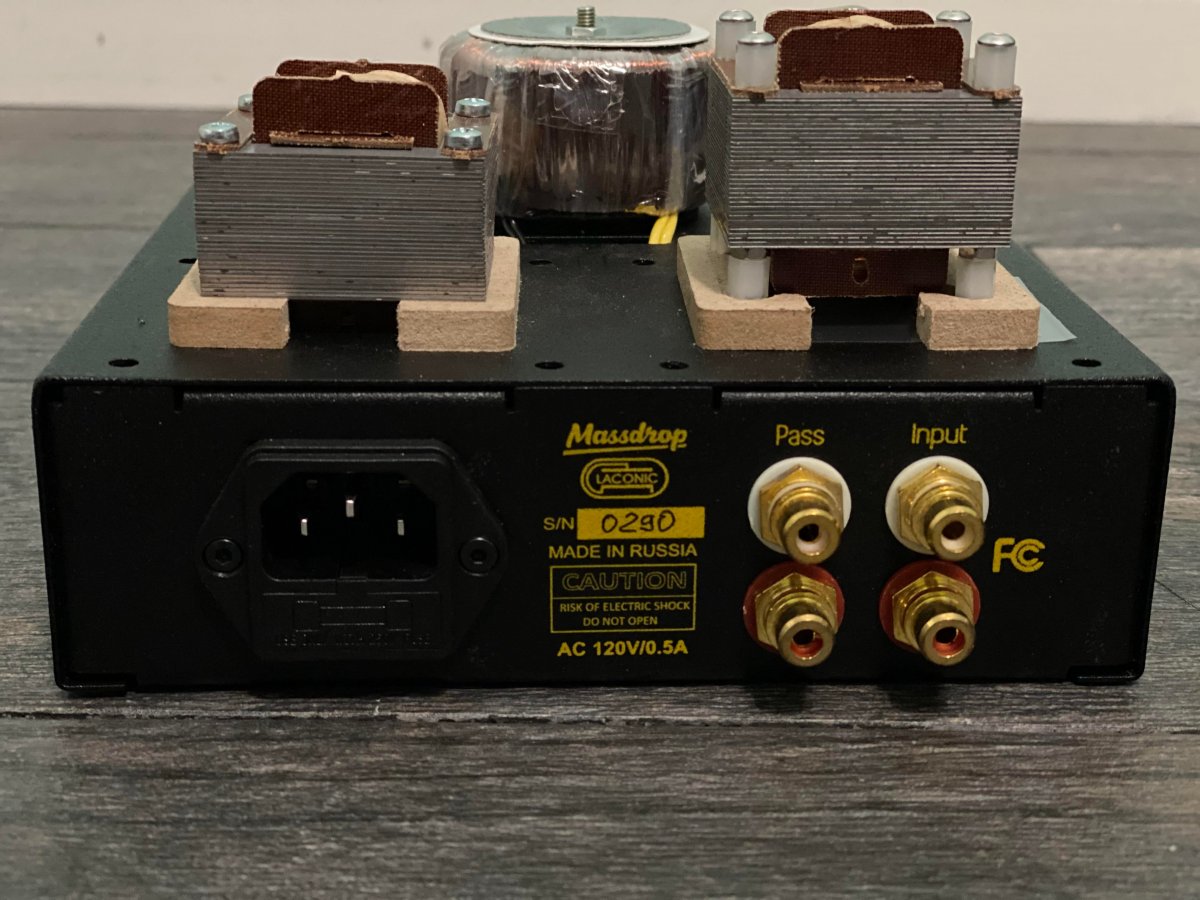

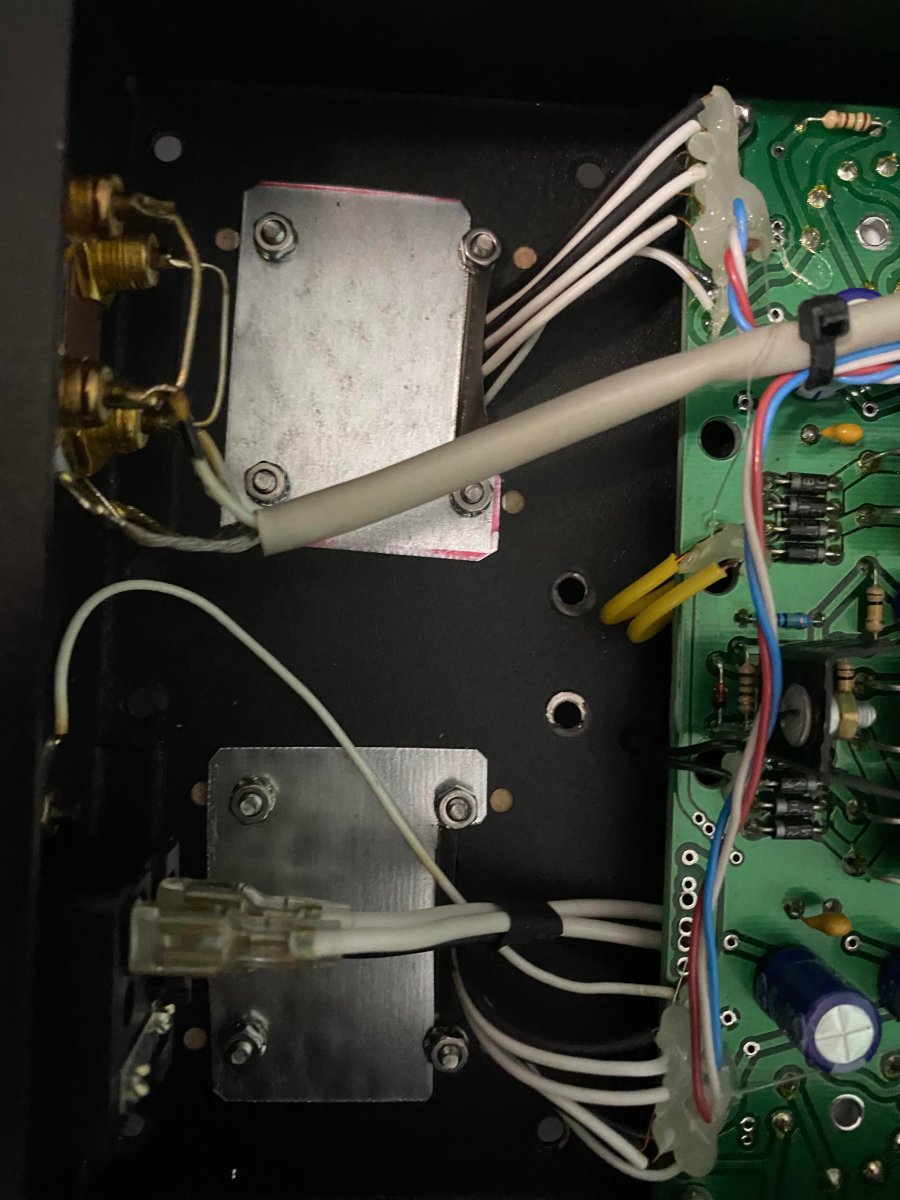

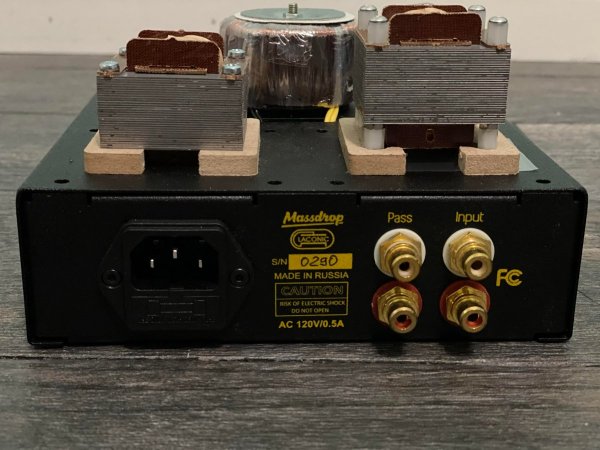

Наткнулся на фотографии 'Laconic Massdrop', оказывается он шёл и на экспорт в США. Владелец им доволен.



[levap 2 729]

1 час назад, Андрей Александрович *** сказал:

Наткнулся на фотографии 'Laconic Massdrop', оказывается он шёл и на экспорт в США. Владелец им доволен.

Рекомендую погуглить "Shortest Way 51" на предмет фото и отзывов зарубежных пользователей )

[}{RamovniK 90]

13 часов назад, Андрей Александрович *** сказал:

Наткнулся на фотографии 'Laconic Massdrop', оказывается он шёл и на экспорт в США. Владелец им доволен.

Да, есть такой!

[Zampotech 9]

В 24.01.2021 в 10:07, levap сказал:

В переписке на head-fi меня поздравили с тем, что в России оказывается производится классный усилитель Shortest Way 51. Был несколько озадачен. Характерный внешний вид и недолгий поиск описания показали, что очевидно это старый добрый Laconic. Искренне рад что коллеги живы и находят новые пути )

Он производится больше двух лет как  клубный усилитель для мемберов международного форума аудиоманьяков. Особенность - каждый усилитель именной.



ЗЫ Хотя один (и только один)  экземпляр с котом из числа резервных партии начала 2020 года сейчас в продаже

Изменено 10 июля, 2021 пользователем Zampotech

[levap 2 729]

2 минуты назад, Zampotech сказал:

Он производится больше двух лет как  клубный усилитель для мемберов международного форума аудиоманьяков. Особеннность - каждый усилитель именной.

А по его почерку звуковому сможете прокомментировать - как играет? Например относительно Night Blues NB-3A?

[Zampotech 9]

Только что, levap сказал:

А по его почерку звуковому сможете прокомментировать - как играет? Например относительно Night Blues NB-3A?

Если коротко - играет очень комфортно. Подчерк конечно другой, все-же сказывается очень короткий аудиотракт, в один каскад, вход-лампа-трансформатор-наушники. Переходных конденсаторов нет, и наверно это очень хорошо.

Как работает Night Blues NB-3A мне тоже нравится, но у SW51 в паузах глухая чернота, как будто усилителя просто нет.



[Curiouser 339]

Zampotech Имеет ли смысл приобретение Shortest Way 51, если уже есть Night Blues NB-3A mini?

[Zampotech 9]

11 часов назад, Curiouser сказал:

Zampotech Имеет ли смысл приобретение Shortest Way 51, если уже есть Night Blues NB-3A mini?

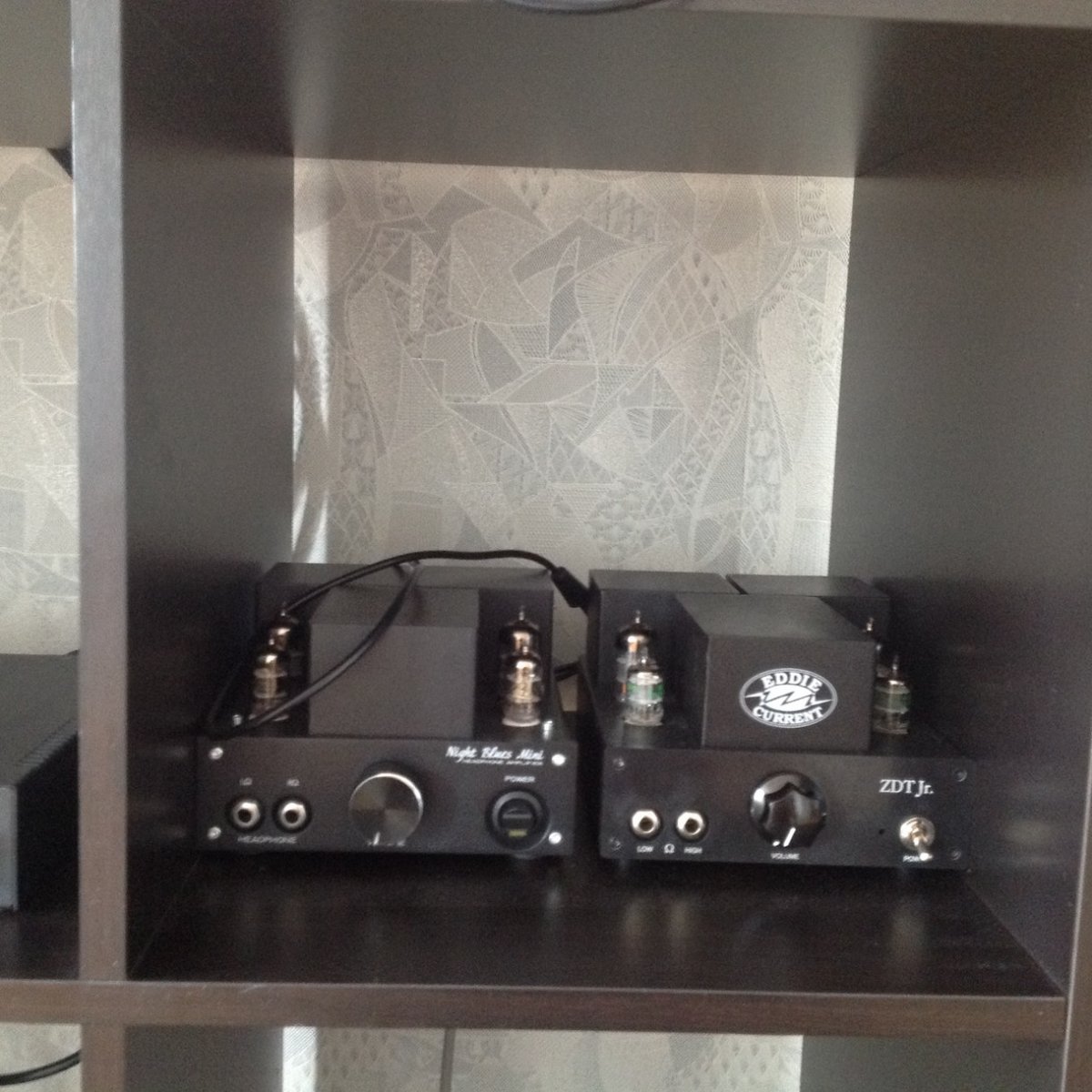

Из соображений этики я не буду давать никаких советов (как лицо заинтересованное) , но насколько мне известно владельцы ZDT Jr (это NBM) приобретая SW51 с NBM не расстаются.

[Curiouser 339]

5 часов назад, Zampotech сказал:

Из соображений этики я не буду давать никаких советов (как лицо заинтересованное) , но насколько мне известно владельцы ZDT Jr (это NBM) приобретая SW51 с NBM не расстаются.

Но при этом они, имея ZDT Jr (это NBM), все же SW51 приобретают?

[Zampotech 9]

18 часов назад, Curiouser сказал:

Но при этом они, имея ZDT Jr (это NBM), все же SW51 приобретают?

Да, мне известны несколько человек имеющие одновременно SW51 и ZDT Jr

[DrStefan 0]

Здравствуйте, когда то давно читал эту ветку и где то проскакивал вопрос добавить к Laconic Luchbox выходные трансы и использовать для подключения маломощных динамиков, если конечно ничего не путаю. Хочу попробовать.

Никто не подскажет, так ли это, и какие стандартные трансы из массовых СССР лучше использовать по параметрам, схему подключения или на какой странице было - не могу найти. Можно ли их включить напрямую в штекер наушников.



Изменено 10 декабря, 2023 пользователем DrStefan

[peruinpito 7]

В 27.11.2023 в 23:11, DrStefan сказал:

Здравствуйте, когда то давно читал эту ветку и где то проскакивал вопрос добавить к Laconic Luchbox выходные трансы и использовать для подключения маломощных динамиков, если конечно ничего не путаю. Хочу попробовать.

Никто не подскажет, так ли это, и какие стандартные трансы из массовых СССР лучше использовать по параметрам, схему подключения или на какой странице было - не могу найти. Можно ли их включить напрямую в штекер наушников.



Всем привет. По поводу трансов актуально. У меня лично еще вопрос. По спецификации вроде сопротивление нагрузки от 32 до 600 Ом. Имеются ТДС-7 с сопротивлением 7,5 Ом. Не спалю ли я паровозик, если подключу их?

[Константин Мусатов 466]

Ламповый  усилитель спалить так сложно. Просто характеристика втсанет "колом", демпфирования будет мало.

[peruinpito 7]

Сегодня подключил. Действительно , ТДС кам нужен токовый усилитель, паровозик с ними не справился. Звук еле слышен.
