Ламповый усилитель для наушников.

[kaless 0]

Всем привет. Подарили MH-02 и я тоже заболел коллекционированием радиоламп. На авито набрал разных годов ламп, но чем старее они, тем больше у них гул низкочастотный. Самые лучшие оказались (купил аж 20 штух) 6Ж5П 82 года, но они через нагревают усилитель, что мне аж страшно за него. Какой блок питания порекомендуете для него и как можно уменьшить хоть немного гудение?

Изменено 20 октября, 2025 пользователем kaless

[iBUTCHER 563]

14 часов назад, kaless сказал:

Всем привет. Подарили MH-02 и я тоже заболел коллекционированием радиоламп. На авито набрал разных годов ламп, но чем старее они, тем больше у них гул низкочастотный. Самые лучшие оказались (купил аж 20 штух) 6Ж5П 82 года, но они через нагревают усилитель, что мне аж страшно за него. Какой блок питания порекомендуете для него и как можно уменьшить хоть немного гудение?

Лампы 80х годов и моложе не ценятся.

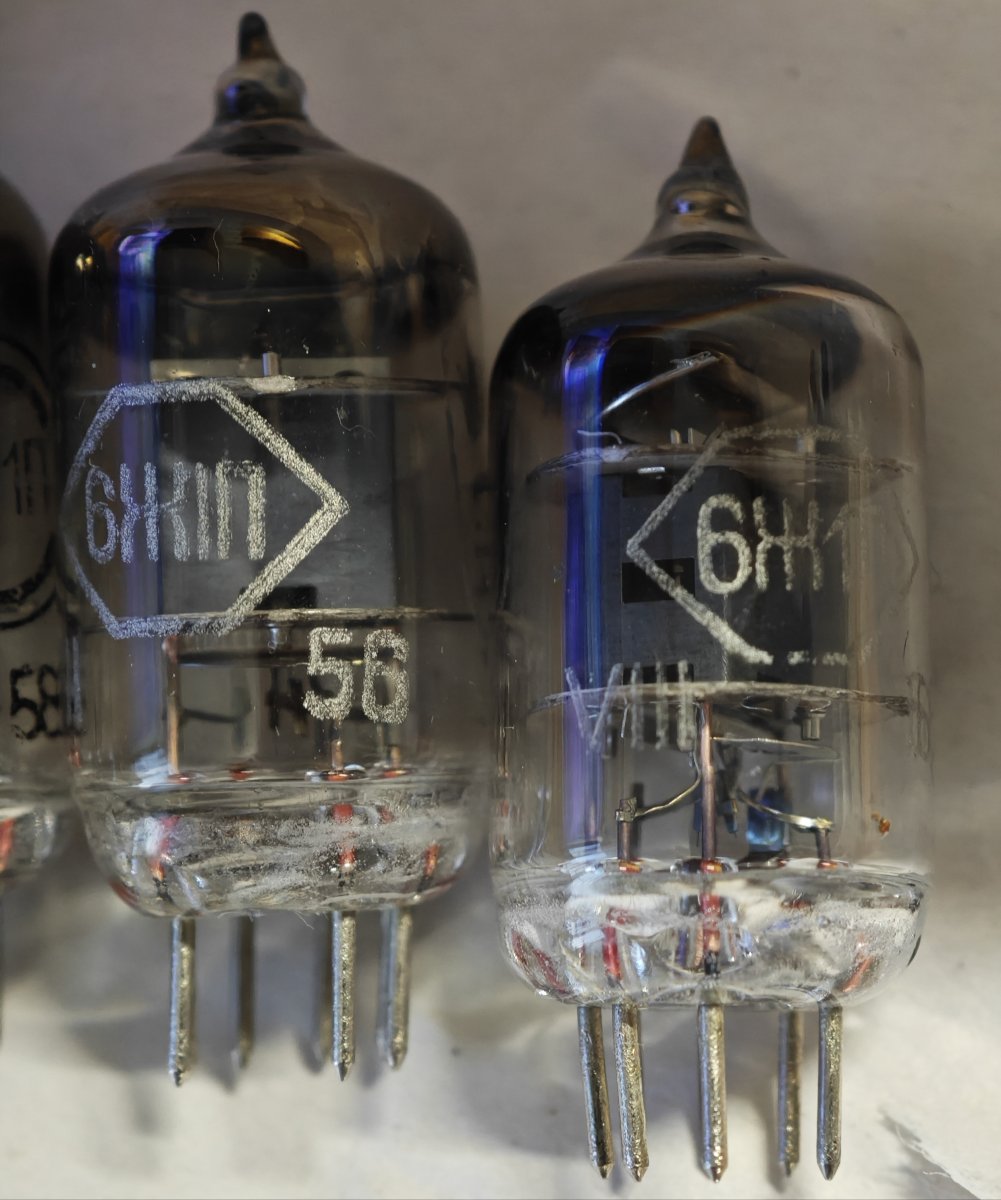

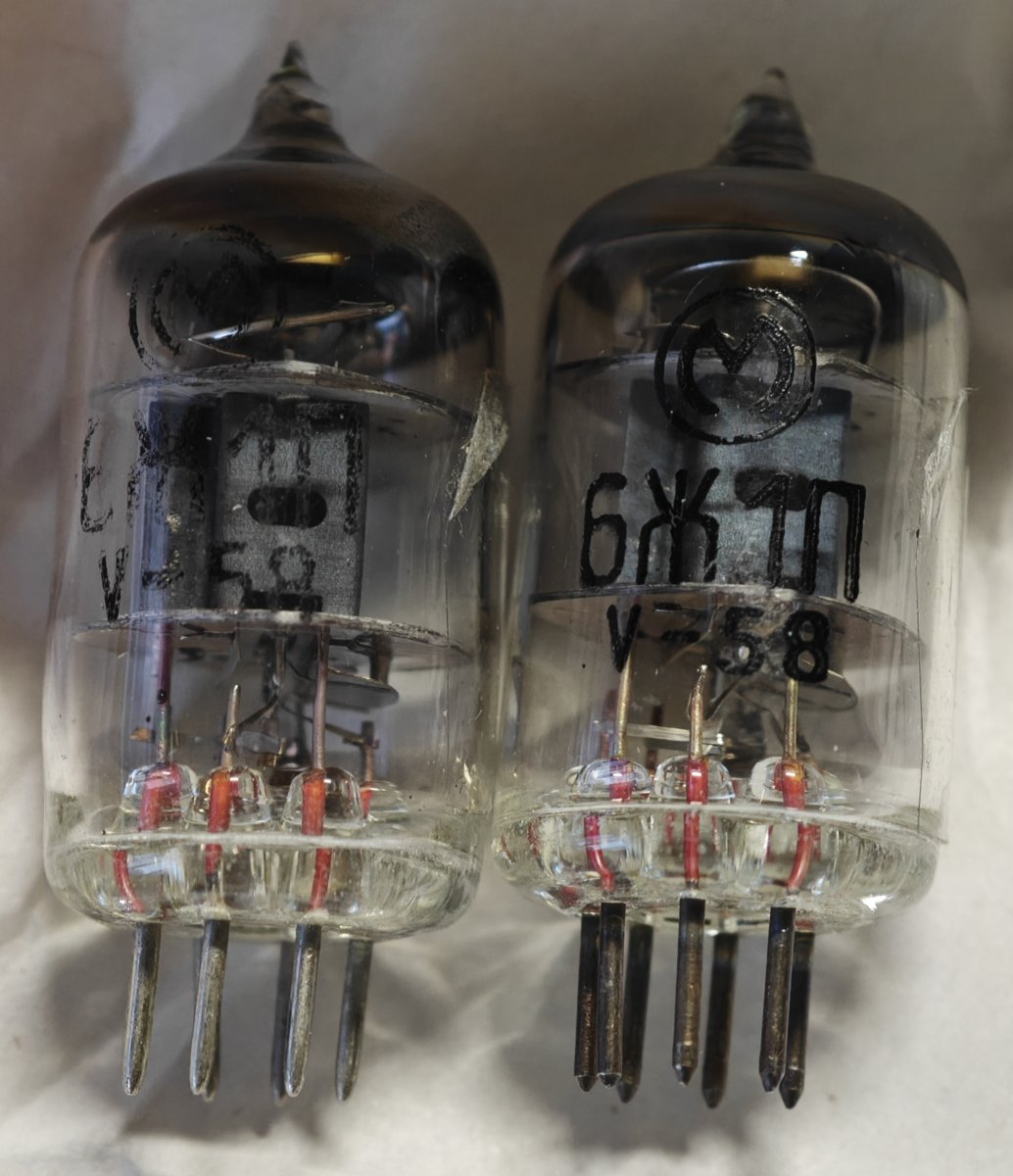

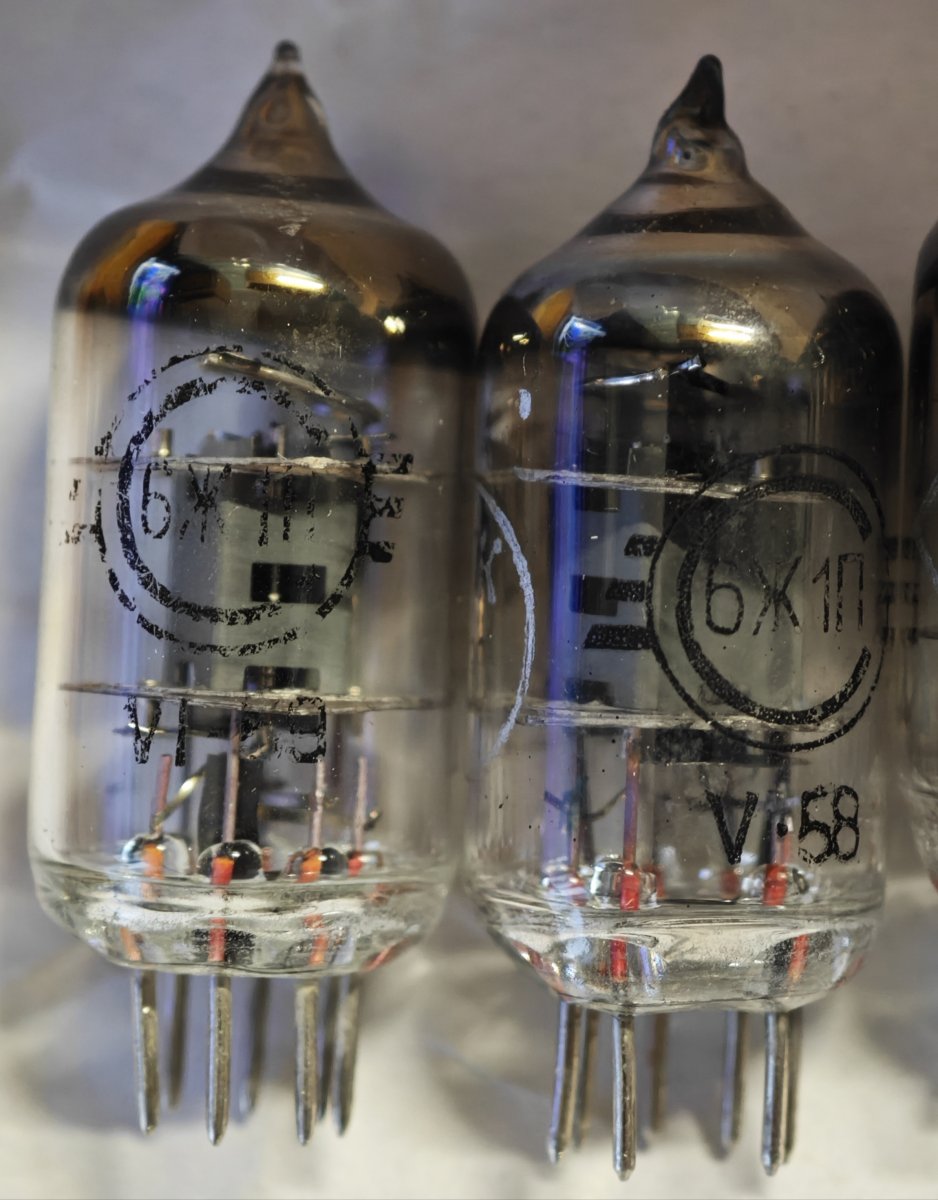

Попробуйте 50е, 60е. Мне больше нравятся 6ж1п, как более сбалансированные. А так есть целая коробка разных, совместимых ламп.



В моем случае MH-02 вообще не гудит.

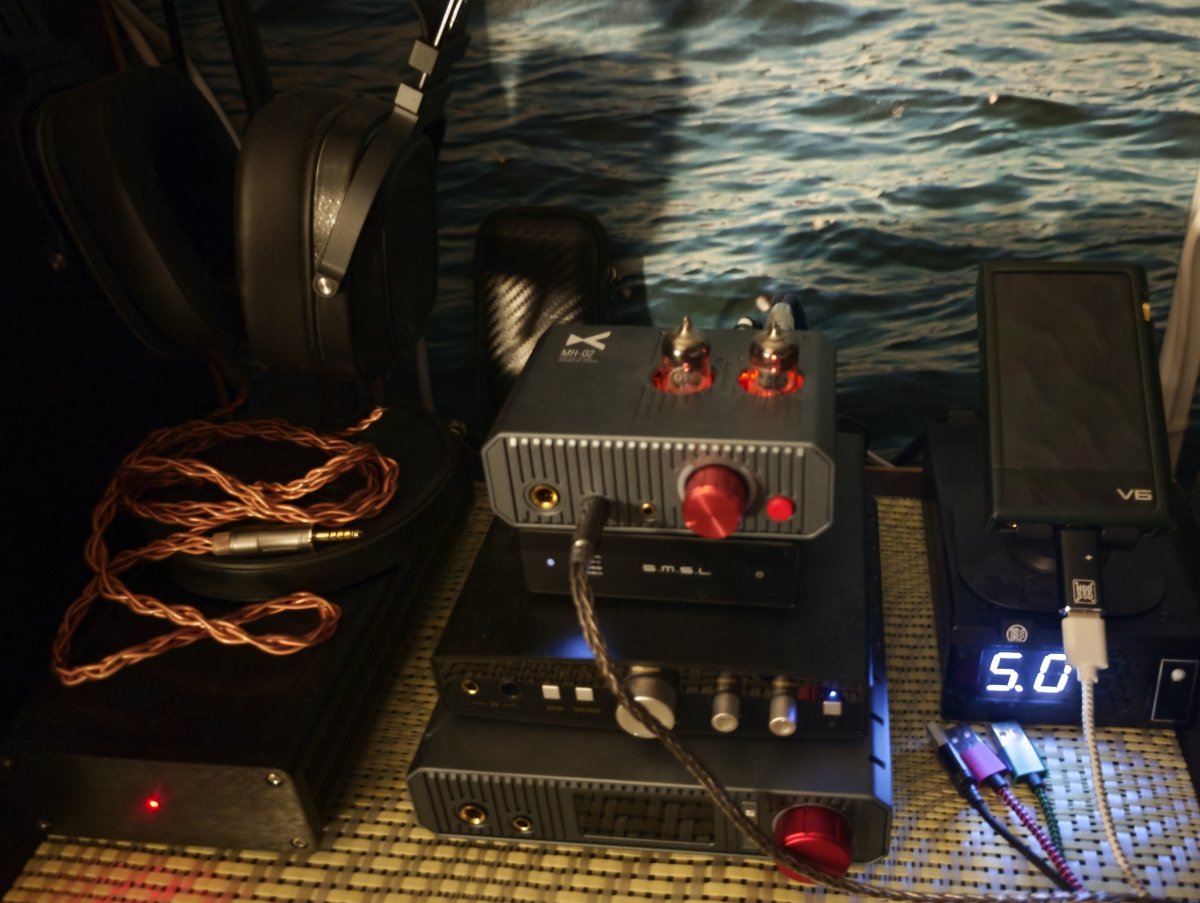

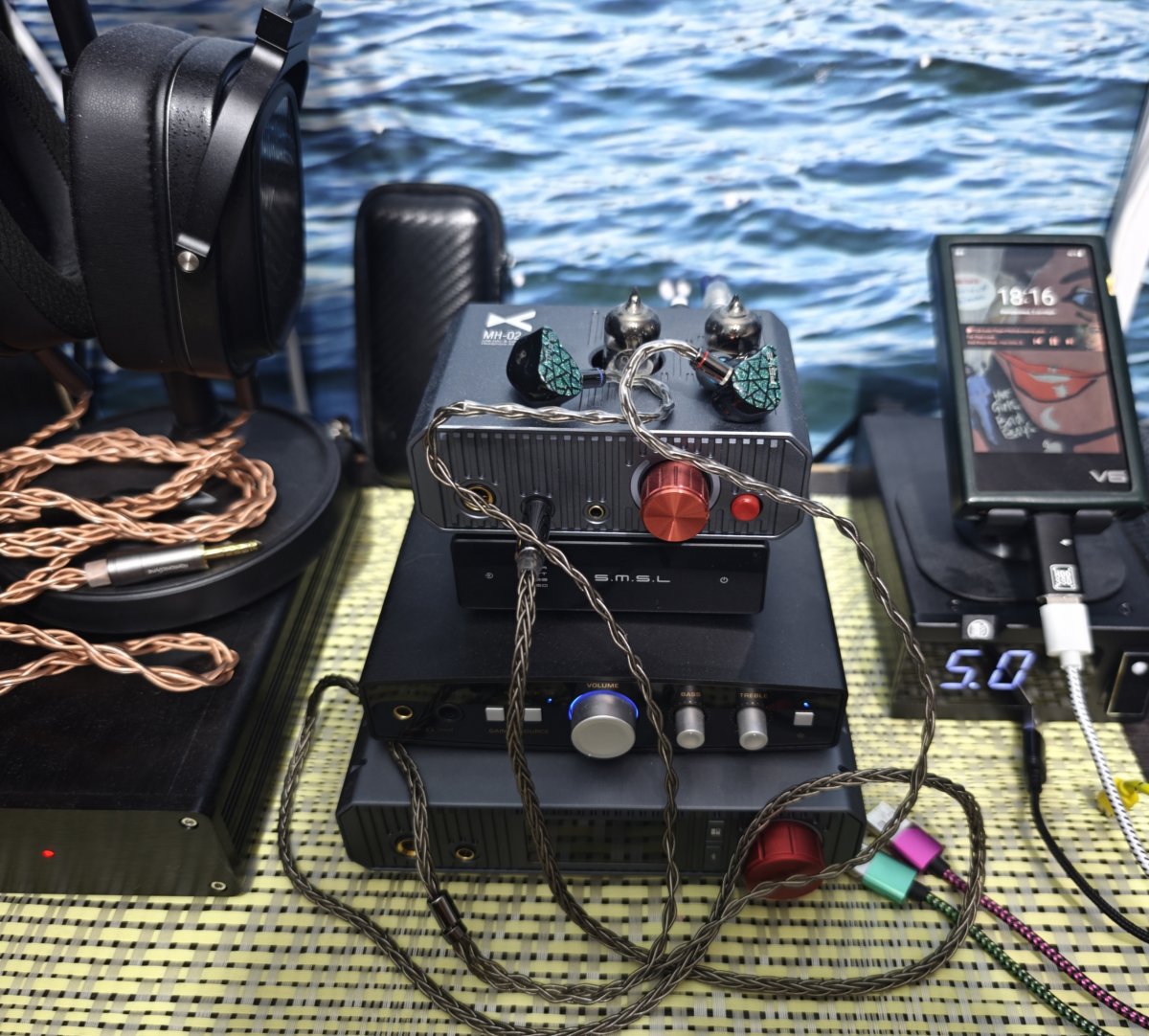

Использую с линейным, трансформаторным блоком питания.





Изменено 20 октября, 2025 пользователем iBUTCHER

[EeZz 1 147]

7 часов назад, kaless сказал:

Какой блок питания порекомендуете для него и как можно уменьшить хоть немного гудение?

вот такой , MEAN WELL GSM90A12-P1M, эта версия для медицинского оборудования с улучшенной фильтрацией и повышенной надёжностью.

Маркировка обычного бытового исполнения этого блока питания GST90A12-P1M, тоже вполне приличный БП, во всяком случае лучше, чем тот, что идёт в комплекте с xDuoo, но лучше таки брать медицинский вариант.

----

Кстати, может быть его поэтому и подарили, что он гудит, т.е. с дефектом? Быть может земля где-то отвалилась?

Изменено 20 октября, 2025 пользователем EeZz

[skyfly 134]

В 15.10.2025 в 18:54, iBUTCHER сказал:

Пришли лампы ECC81 для большого усилка. Подобранная пара.

Что по звуку?

[iBUTCHER 563]

52 минуты назад, skyfly сказал:

Что по звуку?

Пока руки не дошли до этих ламп.

[EeZz 1 147]

52 минуты назад, iBUTCHER сказал:

Пока руки не дошли до этих ламп.

да, так бывает

[iBUTCHER 563]

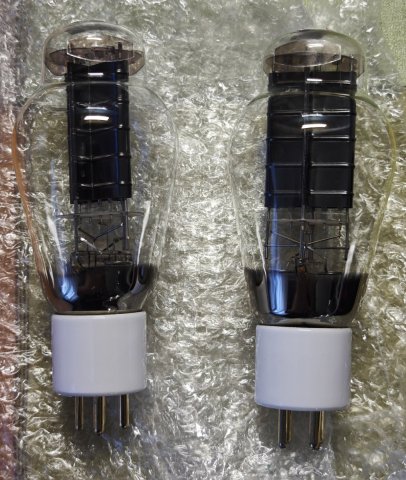

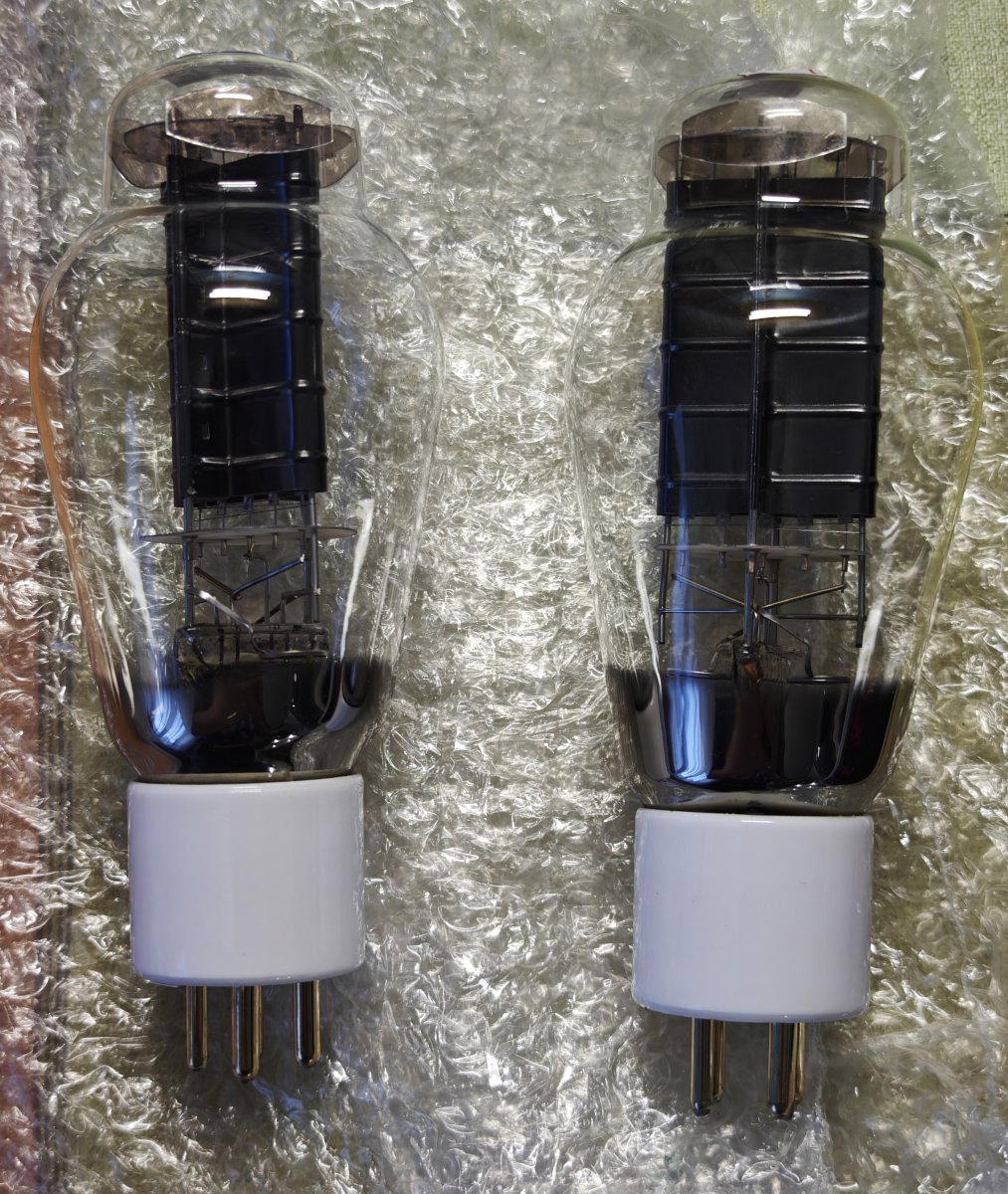

Пришли еще пара 300В. Пока не слушал.

[EeZz 1 147]

24 минуты назад, iBUTCHER сказал:

Пришли еще пара 300В. Пока не слушал.

прикольные, и, судя по всему, суперкачественные, цоколь похож фарфоровый, и, если это так, то это суперкруто!
Производитель Valvo? Год какой?

[iBUTCHER 563]

13 минут назад, EeZz сказал:

Производитель Valvo? Год какой?

PSVANE. Год 98. Новодел можно сказать. Зато обе лампы обошлись всего в 6000 рублей.

[EeZz 1 147]

2 часа назад, iBUTCHER сказал:

PSVANE. Год 98. Новодел можно сказать. Зато обе лампы обошлись всего в 6000 рублей.

Странно, что логотипа не видать, хотя для ламп это обычное дело...
А цена, да, можно сказать, даром

[EeZz 1 147]

В 20.10.2025 в 15:58, iBUTCHER сказал:

Пришли еще пара 300В.

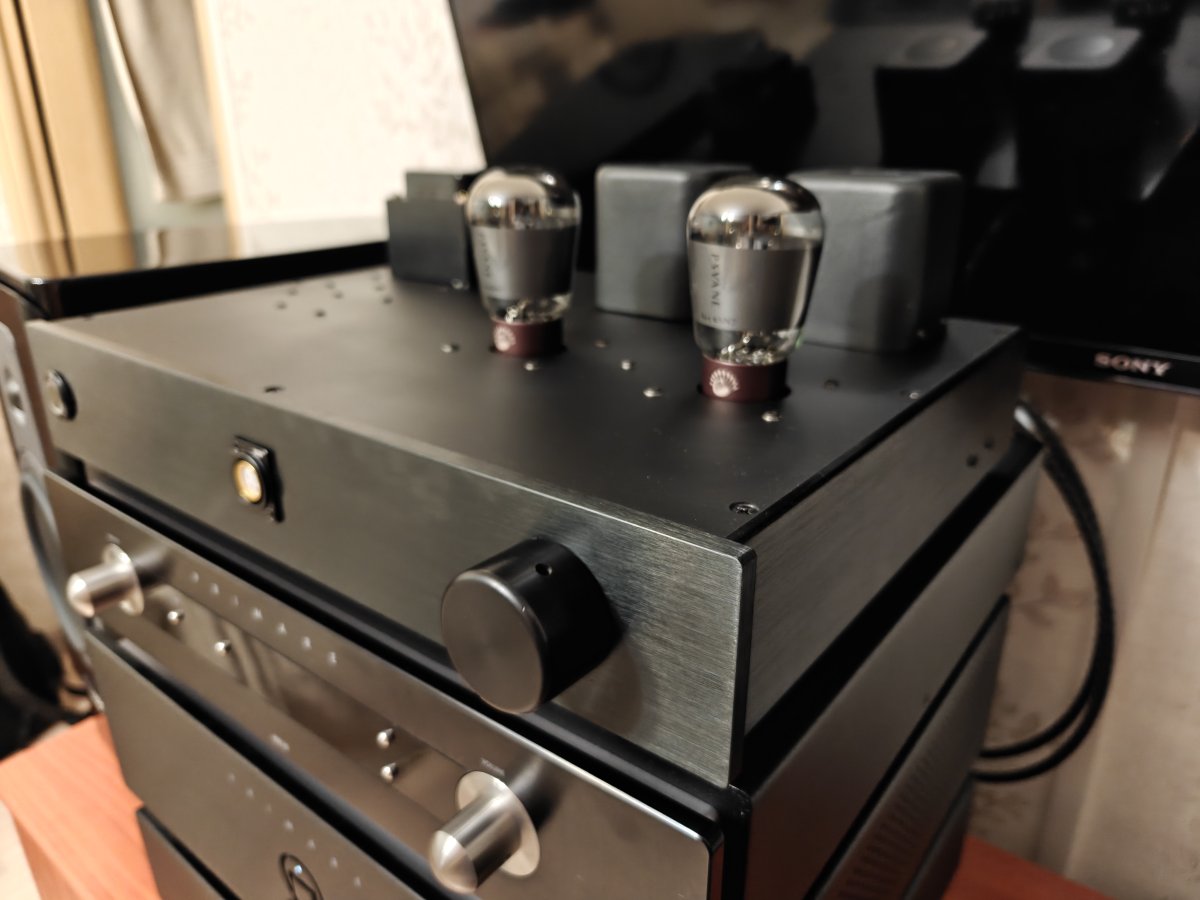

Один-в-один твой усилитель, только от Cayin, красавец, канешна , модель CS-300A

[Alt37 1 659 4 Тракты]





Изменено 25 октября, 2025 пользователем Alt37

[EeZz 1 147]

9 часов назад, Alt37 сказал:

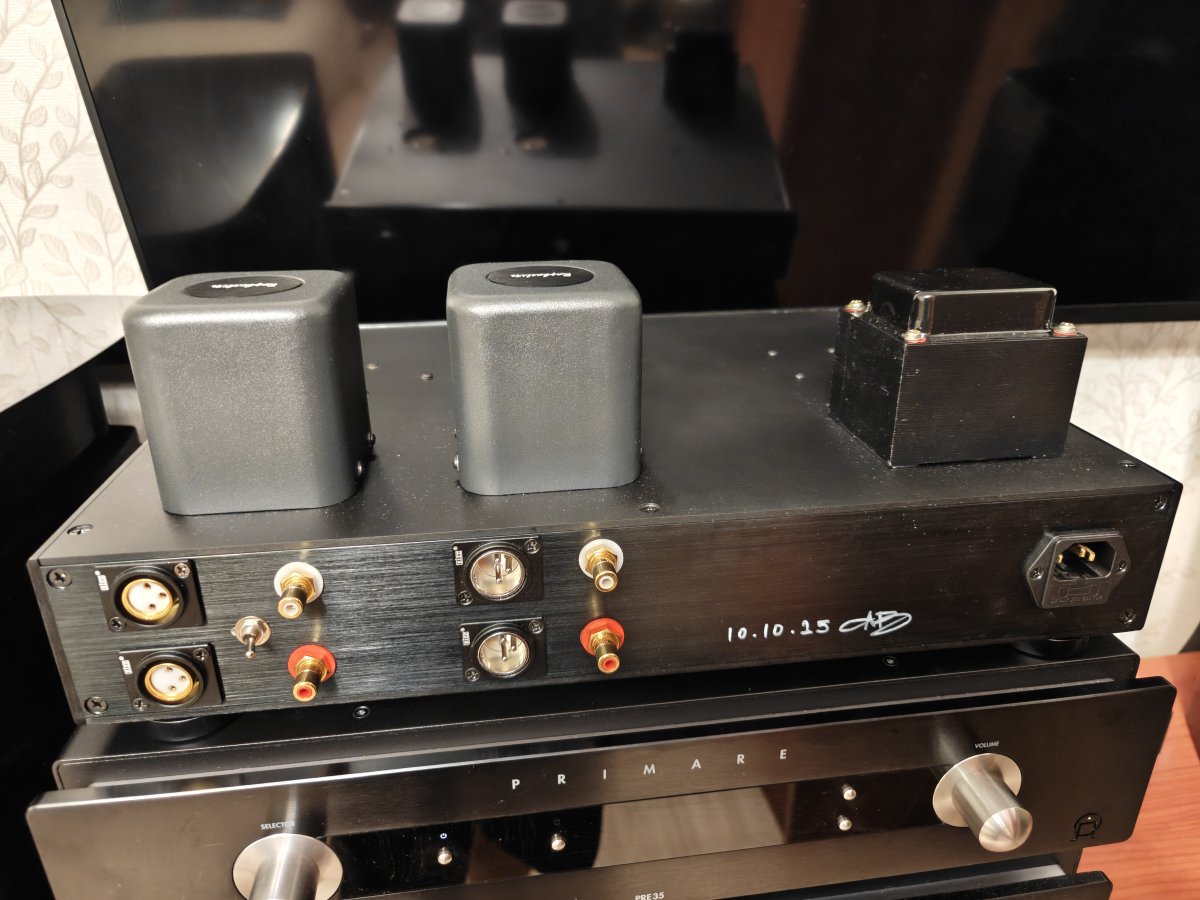

Да, выглядит этот кастомный усилок мощно, за счёт корпуса из толстенных плит алюминия, при этом, балансный он, или нет, не очень понятно, так как XLR входы и выходы могут просто дублировать RCA входы и выходы, так что по данному вопросу требуется уточнение. Из ламп вижу, вроде бы, пару сдвоенных триодов PSVANE ART 6SL7-TIII, по крайней мере в таком исполнении мне только они встречались, но кенотрон не наблюдаю, что говорит о наличии диодного моста в БП. И у усилителя две недели тому назад был юбилей - 10 лет, солидно. Хотелось бы услышать какие-то подробности по усилителю

Изменено 25 октября, 2025 пользователем EeZz

[Andrey29 4]

Решил себе на д.р. в качестве подарка тоже приобрести это "чудо" MT-602, к HM Ananda и HD 650, поиграться так сказать, пока коплю средства на Серенаду или что-нибудь выше уровнем...

Неплохой усилок, звук действительно меняется в зависимости от ламп. Сам усилитель подключен к Матриксу, а тот к цап Asus STU, то есть Матрикс работает как предусилитель (позже скину фото). Из лампочек пока что отслушал: 6ж1п 1970 года  - эти пока что нравятся больше всех; 6ж38п - совсем не понравились, ощущение, что они не подходят к этому аппарату, в некоторых треках даже ощущается потеря деталей; Tesla 6f32 - в начале понравились, действительно показались более детальными по сравнению с 6ж1, но чем дольше слушаю, тем больше устаю от их звучания, и это при том, что их слушал с "зинхайзерами". Даже транзисторный Матрикс по сравнению с ними играет куда комфортнее. В планах ещё отслушать GE5654 (уже заказаны, будут у меня после праздников) и Mullard EF95 (они вроде должны быть самые лучшие по звуку), позже обязательно отпишусь и про них.

Кстати, блок питания желательно тоже заменить, у меня он давал помехи в звук, видимо из-за других устройств подключенных к удлинителю. Переключил в отдельную розетку, теперь тишина..

[EeZz 1 147]

9 часов назад, Andrey29 сказал:

Даже транзисторный Матрикс по сравнению с ними играет куда комфортнее. В планах ещё отслушать GE5654 (уже заказаны, будут у меня после праздников) и Mullard EF95 (они вроде должны быть самые лучшие по звуку), позже обязательно отпишусь и про них.

Лучше всех в xDuoo MT-602/604 звучат любые 6В 7-ми контактные тетроды и пентоды с большими анодами, чем анод больше, тем больше НЧ и мягче ВЧ, при этом чем больше значение крутизны характеристики у лампы, тем она панчовее, Из бывших советских ламп самые большие аноды у 6Ж4П (пентод с короткой анодной характеристикой) и 6К4П (пентод с длинной анодной характеристикой), на втором месте по размерам анода стоят 6Ж3П (тетрод с пентодной характеристикой) и 6Ж5П (пентод с короткой анодной характеристикой). Потом идут 6Ж38П, но они самые панчовые.

10 часов назад, Andrey29 сказал:

Кстати, блок питания желательно тоже заменить, у меня он давал помехи в звук, видимо из-за других устройств подключенных к удлинителю. Переключил в отдельную розетку, теперь тишина..

это на счёт блока питания, если без переделок усилителя, а если руки растут из правильного места, то можно все преобразователи питания из +15В в -15В убрать с платы, и приделать туда что-нибудь в духе MEANWELL IRM-20-15 (это преобразователи переменки в постоянку +15В мощностью 21Вт, такие стоят в усилителях SingXer)

[Andrey29 4]

1 час назад, EeZz сказал:

если без переделок усилителя, а если руки растут из правильного места, то можно все преобразователи питания из +15В в -15В убрать с платы, и приделать туда что-нибудь в духе MEANWELL IRM-20-15 (это преобразователи переменки в постоянку +15В мощностью 21Вт, такие стоят в усилителях SingXer)

переделывать и лезть внутрь точно не буду, мало ли продать вдруг когда-нибудь захочу. А за ссылку на бп спасибо, возьму на заметку его. Еще засматриваюсь на линейный (продается за 5 т), у него два выхода на 12 в, то есть можно сразу и усилитель и цап к нему подключить.

6к4п - взял на заметку, приобрету послушаю..

Изменено 22 декабря, 2025 пользователем Andrey29

[EeZz 1 147]

4 часа назад, Andrey29 сказал:

переделывать и лезть внутрь точно не буду, мало ли продать вдруг когда-нибудь захочу.

МТ-602 - это очень дешёвая и очень качественная игрушка для очумелых ручек, поэтому продавать её всегда будет жалко, даже если игрушки появятся гораздо более взрослые, и ей просто выпадет честь лежать и пылиться где-нить на полке
А по поводу питания в xDuoo, да и не только в них, а во всей аудиотехнике, имеющей внешние однополярные источники постоянного тока, на +12-/-+24В -- любая аналоговая схема любого аудио имеет минимум два плеча питания разной полярности, +V(OAMP+) и -V(OAMP-), и, в устройствах с внешним положительным источником отрицательное плечо всегда формируется за счёт положительного, путём сложных преобразований, и, как это всё делается в MT-602, можно воочию убедиться на его схеме, т.е. это вся нижняя часть схемы усилителя:

Внутри самого усилителя это отдельная, вертикально стоящая, плата, с запаянным в неё трансформатором, на фото эта плата слева:

А в итоге мы, из-за этих преобразований, получаем небольшой муар на всей нашей звуковой картинке, т.е. звук становится слегка мутноват, и применение линейного источника питания, который тоже будет иметь те же +12В, что и импульсный, на этот муар никак не влияет, сколь бы чистыми эти +12В ни были, потому что нужны сразу, без лишних параллельных преобразований, два плеча питания, "+" и "-", формируемые синхронно. Впрочем, историю эту, с подачи уважаемого Уроборос, мы здесь уже обсуждали. Но то, что с БП MEAN WELL GSM90A12-P1M Вы избавитесь от описанных Вами проблем с наводками от других потребителей, это факт, БП очень качественный, но и использование линейного БП тоже никто не запрещает, просто результат будет одинаков от использования любого качественного БП, тут были и другие предложения

[Константин Мусатов 582]

12 часов назад, EeZz сказал:

МТ-602 - это очень дешёвая и очень качественная игрушка для очумелых ручек, поэтому продавать её всегда будет жалко, даже если игрушки появятся гораздо более взрослые, и ей просто выпадет честь лежать и пылиться где-нить на полке
А по поводу питания в xDuoo, да и не только в них, а во всей аудиотехнике, имеющей внешние однополярные источники постоянного тока, на +12-/-+24В -- любая аналоговая схема любого аудио имеет минимум два плеча питания разной полярности, +V(OAMP+) и -V(OAMP-), и, в устройствах с внешним положительным источником отрицательное плечо всегда формируется за счёт положительного, путём сложных преобразований, и, как это всё делается в MT-602, можно воочию убедиться на его схеме, т.е. это вся нижняя часть схемы усилителя:

Внутри самого усилителя это отдельная, вертикально стоящая, плата, с запаянным в неё трансформатором, на фото эта плата слева:

А в итоге мы, из-за этих преобразований, получаем небольшой муар на всей нашей звуковой картинке, т.е. звук становится слегка мутноват, и применение линейного источника питания, который тоже будет иметь те же +12В, что и импульсный, на этот муар никак не влияет, сколь бы чистыми эти +12В ни были, потому что нужны сразу, без лишних параллельных преобразований, два плеча питания, "+" и "-", формируемые синхронно. Впрочем, историю эту, с подачи уважаемого Уроборос, мы здесь уже обсуждали. Но то, что с БП MEAN WELL GSM90A12-P1M Вы избавитесь от описанных Вами проблем с наводками от других потребителей, это факт, БП очень качественный, но и использование линейного БП тоже никто не запрещает, просто результат будет одинаков от использования любого качественного БП, тут были и другие предложения

Приведена схема гибридного, а не ламмпового усилителя....

[EeZz 1 147]

24 минуты назад, Константин Мусатов сказал:

ABПриведена схема гибридного, а не ламмпового усилителя....

Такой и есть! Но обсуждается здесь, видимо потому, что лампы в нём имеются тоже
Чисто ламповых усилителей у этого производителя практически нет, xDuoo специализируются, в большей мере, на гибридных моделях, построенных по схеме, где предварительный каскад, он же и усилительный, класса А, сделан на лампе, коэффициент усиления где-то в районе пяти, за счёт него же и ламповый окрас звука получается, ну а, вместо трансформатора, выход выполнен на базе четырёхтранзисторного комплементарного эмиттерного повторителя (параллельный усилитель тока), в котором каждый из двух входных транзисторов управляет выходным транзистором противоположного типа проводимости, подстроечные резисторы в цепи баз входных транзисторов выполняют балансировку уровня отсечки входного сигнала, данная схема ещё известна, как diamond buffer или diamond follower, что делает из этого усилителя усилитель класса AB

[iBUTCHER 563]

4 часа назад, Константин Мусатов сказал:

Приведена схема гибридного, а не ламмпового усилителя....

Он и есть гибридный, Константин. В данной ветке кмк обсуждают любые усилители с лампами.

[Константин Мусатов 582]

54 минуты назад, iBUTCHER сказал:

Он и есть гибридный, Константин. В данной ветке кмк обсуждают любые усилители с лампами.

Тогда можно обсудить и мой HA-14, который есть в ДХ. Он отличается меньшими искажениями, с сохранением ламповой изюминки

[EeZz 1 147]

1 час назад, Константин Мусатов сказал:

Тогда можно обсудить

Не можно, а нужно!

[iBUTCHER 563]

9 часов назад, Константин Мусатов сказал:

Тогда можно обсудить и мой HA-14, который есть в ДХ. Он отличается меньшими искажениями, с сохранением ламповой изюминки

С чувствительными iem он будет работать?

[EeZz 1 147]

51 минуту назад, iBUTCHER сказал:

С чувствительными iem он будет работать?

уверен, что будет , но ... задавая подобный вопрос, надо сразу указывать, и саму чувствительность,  и импеданс, своих iem, впрочем, при рабочем диапазоне допустимого импеданса от 4 до 2000 Ом, скорее всего это не важно. Усилитель не балансный (несимметричный), достаточно мощный для такого малыша, при импедансе 70 Ом развивает мощность 1.8Вт (думаю, что при 32 Омах это будет в районе 4Вт). Шикарная авторская работа

Изменено 24 декабря, 2025 пользователем EeZz

[iBUTCHER 563]

1 час назад, EeZz сказал:

уверен, что будет , но ... задавая подобный вопрос, надо сразу указывать, и саму чувствительность,  и импеданс

Я имел ввиду не будет ли фона. Некоторые мощные усилители не могут нормально работать с iem.



А так iem разные бывают. Как правило: Чувствительностью от 100 до 130 дБ.

Сопротивлением от 10 до 50 Ом.
