Решил и свою систему описать в отдельной ветке. По крайней мере, все обзоры, отзывы о прослушивании, а также личные мнения, мысли и дальнейшее развитие, будут в одном месте.



Основные музыкальные предпочтения: на 90 % это старый арт- и хард-рок + классический хеви-метал. Отдельное направление занимает прогрессивный рок (особенно его итальянские представители). Есть немного готик-, симфоник- и дум-металла. Также, барды и диско-80-х



Некоторые компоненты покупались после предварительного прослушивания, многое - в слепую (но после достаточно тщательного и скрупулезного изучения предмета покупки), а что-то просто под влиянием момента. Но в целом, большинство приобретений были вполне удачными.



Схемотехнически, системы выглядят следующим образом (на крайний момент):

Hi-Res: RME HDSPe AIO -> Wadia 27ix -> Beta22 by Helium (Balanced, AMB Delta1 + AMB Delta2) / Victor’s Light Voice IZO DHT (6SL7 WGT Sylvania, 2A3-T Mark II Psvane) -> Abyss AB-1266 / Audeze LCD-4 / Audeze LCD-2 (NoFazor, ver. 2.5, Rosewood)

Red Book I: PS Audio Lambda Two Special -> Wadia 27ix -> Beta22 by Helium (Balanced, AMB Delta1 + AMB Delta2) / Victor’s Light Voice IZO DHT -> Koss Pro/4 AAA / Beyerdynamic DT990/600 Ohm (VTG)

Red Book II: Marantz CD-23F -> Burmester 870 MKI -> Victor’s Light Voice IZO DHT (6SL7 WGT Sylvania, 2A3-T Mark II Psvane) -> Koss Pro/4 AAA / Beyerdynamic DT990/600 Ohm (VTG)

ES: RME HDSPe AIO / PS Audio Lambda Two Special -> Wadia 27ix -> KGSShv Carbon -> Perun "Live Sound"







PC - Win 7, проигрыватель - Foobar2000.

Цифра на Demograf DAC подается как по коаксиалу с RME HDSPe AIO (коаксиальный кабель из полированной отожженной моно-меди, специально изготовленный Дмитрием напрямую к RME, минуя родной переходник), так и по USB (также кабель от Дмитрия, из американского материала для ВЧ передач, витые пары серебра в тефлоне).

Update from 04/08/2019: Замена XC from Demograf, D-sub (DE9)/RCA, 2.0 m на Ag 4N (2x0.45) from Ilya-s, D-sub (DE9)/RCA, 2.0 m



Demograf DAC on CL4397 V2 (EL8 Valvo, GZ34 Mullard): двух-блочный авторский ЦАП от Дмитрия Губченко на Cirrus Logic 4397 и ламповом выхлопе. Очень гармоничный аппарат по соотношению детальность/музыкальность.



Краткое техническое описание под спойлером:





Авторский ЦАП от Дмитрия Губченко (Demograf) на Cirrus Logic 4397, двух-блочный, приемник cs8416, трансформаторы в аналоговой части на нанокристаллическом железе, а также в балансной части и в фильтрации аналогового сигнала. Трансформатор питания платы ЦАП - Talema тороидальный. USB: Amanero Combo384 Module - USB class 2 to I2S 32bit and DSD output Adapter

Лампы: усиление - 2 x EL8 Valvo, кенотрон питания - GZ34 Mullard, отдельный блок питания. Лампы в корпусе установлены на сантиметровом гетинаксе, что полностью предотвращает вибрации.

Входы: USB и 2 коаксиальных (RCA).Выходы: пара RCA и XLR (на выходе стоят полноценные балансные трансформаторы которые дают честный балансный выход со средней точкой).

Все разъемы - Furutech. Резисторы - AMRG Amtrans Hi-End Carbon и Кевейн. Панельки под лампы фирмы Yamamoto. Трех-уровневая регулировка фильтрации.

Корпус: AL-430R-S (фрезерованный алюминий, толщина боковых панелей - 10 мм, толщина нижней/верхней панели - 4.5. мм).

Переключатели входов/выходов: KB-AL48XS. Масса ЦАП ~ 10 кг, БП ~ 5 кг. Нативная поддержка Hi-Res (24/192) и DSD.



Краткий обзор после апгрейда: http://forum.doctorh...275#entry898205







Update from 17/09/2017 - Для Hi-Res/Red Book используется Dodson Audio DA-217 MKII D (2xPCM1704-K - SM5847AF - CS8420-CS).

Update from 26/07/2019 - Для Hi-Res/Red Book используется Wadia 27ix (8xPCM1702U-K + 2xMotorola DSP).



Далее сигнал по балансу (Arkana Exquisotor) идет на усилитель от Виктора.



Victor’s Light Voice IZO DHT: двухтактный усилитель, с трансформаторным входом и выходом, с выходным каскадом, работающем в "чистом" классе А, без общей петли ООС. Два каскада усиления, входной каскад на двойном триоде 6SL7 (6SL7 WGT Sylvania), выходной каскад на прямонакальных триодах 2А3 (2A3-T Mark II Psvane).

Если кратко, то это двух-блочный ламповый "монстр" от Виктора, с обилием разнообразных входов и выходов, включая акустику, заточенный под любую нагрузку и обладающий густым ламповым звуком.

Более подробное описание в обзоре: http://forum.doctorh...als&article=218









Второй усилитель - Beta22 by Helium (Balanced, AMB Delta1 + AMB Delta2). Обзор - http://forum.doctorh...25#entry1079935

Update from 08/01/2021 - Начало развития тракта для электростатики: KGSShv Carbon + Perun "Live Sound"



Основная пара наушников - Abyss AB-1266 (обзор - http://forum.doctorh...50#entry1025166) и *** Odin (обзор - http://forum.doctorh...als&article=285) с кабелем от Ильи (обзор - http://forum.doctorh...125#entry928117).

*** Odin - Очень удачные российские наушники, выдающие динамичный и детальный саунд и почти легко делающие LCD-3 аутсайдерами - Продано

Приобретены наушники Odin Thridi Palisander - новая, более продвинутая версия - Продано

Abyss AB-1266 - Одна из "вершин" звука при "правильном" усилении.

Также заново приобретены Audeze LCD-2 (NoFazor, ver. 2.5, Rosewood) - Классические дофазорные двойки, с мощным, жирным басом, выразительной серединой и притемненными верхами + кабель SAA Endorphin, Balanced.

Update from 19/11/2020 - Взамен Odin Thridi Palisander приобретены Audeze LCD-4.



Во второй системе, в качестве источника используются следующие CD-проигрыватели:



Philips CD304 Mk II (CDM-1, TDA1541 - SAA7220P/A - SAA7210P) + Сlock (Lynx OSC77 + Vanguard TCXO 0.1ppm 11.289600 MHz).

- Заменен разъем питания

- Заменены все электролиты в блоке питания

- Заменены все конденсаторы для платы индикации

- Все печатные платы почищены и отмыты от белого налёта окислов

- Транспорт почищен и смазан литиевой смазкой

- Установлен новый качественный разъём RCA выхода SPDIF

- Деревянные накладки по бокам проигрывателя

- Шипы Soundcare SuperSpiked feet for electronics

- Клок: модуль Lynx OSC77 с кварцевым генератором Vanguard TCXO 0.1ppm 11.289600 MHz



Update from 20/06/2020: Замена Philips CD304 Mk II на PS Audio Lambda: http://forum.doctorh...00#entry1175788

Update from 29/07/2020: В системе появился транспорт PS Audio Lambda Two Special: http://forum.doctorhead.ru/index.php?showtopic=34229&st=2175#entry1180511

Update from 06/12/2020: В системе появился транспорт PS Audio Lambda Two



Marantz CD-23F (CDM-9 Pro, 2 x TDA1547)

- Новый внутренний трансформатор. Рассчитан и изготовлен специально под данный CD-проигрыватель. Отличается от родного тем, что изготовлен для питания от сети 220-230В. Залит в родном кожухе кремнеорганической композицией СУРЭЛ КСТП (теплопроводящая антивибрационная смесь, разработанная специально для подобных узлов).

- Новый сетевой разъём: IEC Furutech INLET(G)

- Промеряны все напряжения и емкости

- Произведена чистка и смазка аппарата





Далее сигнал по (Audioquest Raven, XLR / Audioquest Eagle Eye, RCA) идет на Dodson Audio DA-217 MKII D / Burmester 870 MKI, с которого, через балансные и не балансные кабели (обе пары - Arkana Exquisotor), сигнал идет на Victor’s Light Voice IZO DHT.



Burmester 870 MKI DAC (2 x PCM53KP-I - CX23053) - добротный мультибит 1988 года именитой немецкой фирмы, ручная сборка. Очень музыкальный аппарат, с привкусом хорошей махровой "винтажной аналоговости", но с некоторой долей элегантной сдержанности в подаче звука.

Детальный обзор: http://forum.doctorh...als&article=258



Dodson Audio DA-217 MKII D (2 x PCM1704-K – SM5847AF – CS8420-CS), обзор - http://forum.doctorh...175#entry973229



В данной связке также, в основном используются *** Odin + "винтаж" - Koss Pro/4 AAA, Beyerdynamic DT990/600 Ohm (VTG), Pioneer Monitor 10 (обзор - http://forum.doctorh...50#entry1095752), Pioneer SE-505 (обзор - http://forum.doctorh...als&article=274)

Update from 10/10/2020: Pioneer Monitor 10 и Pioneer SE-505 - Проданы.





За питание отвечают консоль питания Belkin Power Console Pure AV PF50 и пассивный распределитель Accustic Arts Power Strip Passive 6.

Update from 25/06/2017: Замена Belkin Power Console Pure AV PF50 на регенератор PurePower 1050: http://forum.doctorh...125#entry965161





Сетевые кабеля:

- Shunyata Research ZTron Cobra - PurePower 1050

- Shunyata Research ZTron Python - Victor’s Light Voice IZO DHT

- Revelation Audio Labs Precept CryoSilver Reference - Beta22 by Helium (Balanced, AMB Delta1 + AMB Delta2)

- Argentum Acoustics (XLO) Proteus 12 - Dodson Audio DA-217 MKII D

- Supra LoRad 3G2.5 (Furutech FI-E11(G)/FI-11(G)) - Burmester 870 MKI DAC

- Furutech G-320Ag - Marantz CD-23F

- WE 20-х годов from Demograf (Western Electric 20-х годов, большое сечение, в смоле и хлопке) - Philips CD304 Mk II



Update from 04.2019:

Shunyata Research Anaconda Ztron - Victor’s Light Voice IZO DHT

Shunyata Research Anaconda Ztron - PurePower 1050

Shunyata Research Python Ztron - Wadia 27ix

Shunyata Research Cobra Ztron - Philips CD304 MKII

Revelation Audio Labs Precept CryoSilver Reference - Burmester 870 MKI DAC

Efa Life Magneto - Beta22 by Helium (Balanced, AMB Delta1 + AMB Delta2)

Argentum Acoustics (XLO) Proteus 12 - Marantz CD23F

Copper custom by Aureal - БГР (ТТП-350 "Торэл", 2x225В)



Update from 10.2020:

Shunyata Research Anaconda Ztron - PurePower 1050

Copper custom by Aureal - БГР (ТТП-350 "Торэл", 2x225В)

Shunyata Research Anaconda Ztron - Victor’s Light Voice IZO DHT

Kubala-Sosna Emotion - Beta22 by Helium (Balanced, AMB Delta1 + AMB Delta2)

Shunyata Research Python Ztron - Wadia 27ix

Revelation Audio Labs Precept CryoSilver Reference - Burmester 870 MKI DAC

VooDoo Electra - PS Audio Lambda Two Special

Argentum Acoustics (XLO) Proteus 12 - Marantz CD23F



Также в системе имеются небольшие винтажные полочники - Technics SB-HD50A (6 Om, 86 dB, 30 W, Bass-Reflex System). Учитывая, что АС слушаются редко, да и то больше фоном, то по звуку в целом почти что всем устраивают.

Update from 24.11.2019: Замена Technics SB-HD50A на Neat Acoustics Motive SX3 + Slinkylinks speaker cable (silver conductor/air dielectric) + IsoAcoustics Aperta



Для скайпа и конференций используется гарнитура Sennheiser G4ME ZERO.



В качестве стойки для аппаратуры очень хорошо вписалась сетевая стойка 19" (GYDERS GDR-37266B). Выбиралась сознательно, как вариант именно узкой и вертикальной конструкции, с большим количеством полок, любой регулировкой их по высоте и открытой конструкции в целом для быстрого доступа к кабелям.



Подставки под наушники - Woo Audio HPS-T Black, Woo Audio HPS-H Black, Omega. Здесь все просто - точно и четко по назначению и великолепный дизайн.



В целом, звук вполне всем устраивает. Но "хотелок" много. А учитывая, что каждый компонент тракта можно рассматривать как отдельную степень свободы для дальнейшего улучшения, то и еще больше В планах: поработать над питанием, сделав, наконец, выделенную линию, хотя бы и внешнюю, "подтянуть" кабеля (люблю я это дело), не оставляет мысль о более продвинутом мультибитнике (Dodson 217, Reimyo 777, Krell Reference, а, может и "топы" на ультрааналоге), замена полок в стойке на "правильные" и т.д.

Но загадывать не буду, так как неоднократно были спонтанные покупки, которые пришлись вполне по душе.

Изменено 8 января, 2021 пользователем Rutger

[pinh0le 10 938 23 Тракты]

Поздравляю с открытием ветки))

Давно пора.



Картинки надо!

[whiteeagle 7 466]

Поздравляю с открытием! С большим интересом ознакомился))

[Rutger 15 695]

Поздравляю с открытием ветки))

Давно пора.



Картинки надо!

Спасибо. Правда, с размерами картинок как-то переборщил Изменено 14 февраля, 2017 пользователем Rutger

[beaver 3]

Поздравляю с открытием ветки))

Давно пора.



Картинки надо!

Спасибо. Правда, с размерами картинок как-то переборщил



искренне поздравляю!

да там просто стойка высокая)))

а вы демограф вроде менять хотели? поч не решились?

[Rutger 15 695]

@beaver,Высота стойки - 1.7 метра. По мне, уже не такая и высокая

Да, цап от Demograf планировал менять года полтора назад. В результате был сделан его апдрейд на более высокий уровень.

Изменено 14 февраля, 2017 пользователем Rutger

[pollar 8 808]

Павел, с удовольствием присоединяюсь к поздравлениям! Действительно, у Вас очень достойная система, собранная с любовью и пониманием того, что от неё нужно! Конечно, отдельная ветка нужна, обязательно нужна!



Высота стойки - 1.7 метра. По мне, уже не такая и высокая

А вот по этому поводу, хочу пожелать, чтобы эта стойка "разрасталась" в любую, приемлемую для Вас сторону, НО! Чтобы этот рост происходил в охотку и только от удачных приобретений! Но это, если будет желание!

[Rutger 15 695]

@pollar,Спасибо, Петр.

По поводу стойки, планирую полки заменить на деревянные, так сказать, более "правильные" с точки зрения звука, для уменьшения вибраций и резонирования + некоторой развязки от "железного периметра".

[pollar 8 808]

По поводу стойки, планирую полки заменить на деревянные, так сказать, более "правильные" с точки зрения звука, для уменьшения вибраций и резонирования + некоторой развязки от "железного периметра".

Дело в том, что дерево резонансы тоже не гасит, но они, конечно же совсем другие, нежели у металла, но "окрас" всё равно присутствует, хотя он более "благородный", к тому же разный от разных пород(ну и от геометрических размеров). Так что то, что получится предсказать тоже сложно. Резонансы гасят засыпные конструкции, и МДФ(ДВП), но тоже всё плохо прогнозируемо: фиг знает, понравится или нет...

Можно ещё стекло попробовать(в любой мастерской вырежут по размерам и кромки обработают)

[donmilani 1 089 4 Тракты]

Стекло для борьбы с резонансами? - Хорошая шутка :-D

Развязку делайте (шипы, пористая резина) и вопросы отпадут сами собой.

[Denry 4 060]

Интересная ветка, радует.

Павел, хочу у Вас поинтересоваться есть ли разница в звучании филипса и маранца?

[Бергамот 9 918 4 Тракты]

С открытием ветки.)

[pollar 8 808]

Стекло для борьбы с резонансами?

Да это не шутка, стекло очень распространённый материал для аудиостоек. При "правильной" конфигурации переводит резонансы в более приятный для нашего уха спектр. Совсем не обязательно гасить резонансы, иногда их перераспределение гораздо эффективнее для достижения нужного результата.

В принципе "загасить" вообще никаких проблем не составляет, нужно просто на мешочек с песком поставить аппарат и таким же мешочком его придавить, а все трансы, микрухи и т.д. залепить хоть герленом каким-нибудь, да хоть жвачкой, вот только в этом случае результат вполне предсказуем

Шипы и резина - тоже варианты, но как и везде, есть нюансы: материал, геометрические размеры, место применения - всё это сказывается на конечном результате, и тоже плохо прогнозируется.

[Rutger 15 695]

Интересная ветка, радует.

Павел, хочу у Вас поинтересоваться есть ли разница в звучании филипса и маранца?

Спасибо, Дмитрий.

Какой то принципиальной разницы не слышу, честно говоря, а нюансы очень субъективны, возможно потому, что оба аппарата используются чисто как транспорты. Но основным является Philips, тем не менее.

Изменено 14 февраля, 2017 пользователем Rutger

[Rutger 15 695]

По поводу стойки, планирую полки заменить на деревянные, так сказать, более "правильные" с точки зрения звука, для уменьшения вибраций и резонирования + некоторой развязки от "железного периметра".

Дело в том, что дерево резонансы тоже не гасит, но они, конечно же совсем другие, нежели у металла, но "окрас" всё равно присутствует, хотя он более "благородный", к тому же разный от разных пород(ну и от геометрических размеров). Так что то, что получится предсказать тоже сложно. Резонансы гасят засыпные конструкции, и МДФ(ДВП), но тоже всё плохо прогнозируемо: фиг знает, понравится или нет...

Можно ещё стекло попробовать(в любой мастерской вырежут по размерам и кромки обработают)

На самом деле, именно серьезной проблемы пока не вижу, хотя "правильный" массив дерева в плане полок по любому будет лучше, нежели тонкое железо. Но это все планы на будущее.

[beaver 3]

а 900 фостексы и lcd-4 вас не так впечатлили как одины?)

думаете об абиссах?

[Rutger 15 695]

а 900 фостексы и lcd-4 вас не так впечатлили как одины?)

думаете об абиссах?

Fostex 900 не впечатлили в свое время, позже еще пару раз слушал, но, похоже что не мой звук.

LCD-4 не слушал, хотя и интересны, особенно в плане ознакомления, несмотря на негативные в основном отзывы.

Об Абисах думаю, даже чуть и не купил, когда скидка была в ДХ огромная. Но подумал... и не купил Но думаю, думаю.

[Gutturrral 210]

Вооо!!! Мои поздравления, Павел!!!

Признаться, всегда с удовольствием читал Ваши обзоры. Не могу сказать, что брал информацию на вооружение, но всё же...

Под такой арсенал аппаратуры, действительно, нужна хорошая стойка. И объёмная.



А пробовали проводить сравнение на стандарте Red Book между двумя своими ЦАП???

[Gleb 2 660 7 Тракты]

Поздравляю с открытием своей ветки, давно пора!

[pinh0le 10 938 23 Тракты]

По поводу стойки, планирую полки заменить на деревянные, так сказать, более "правильные" с точки зрения звука, для уменьшения вибраций и резонирования + некоторой развязки от "железного периметра".

Лучше тяжёлая фанера.

[Arik 1 048]

Павел, здОрово! Мои поздравления с открытием ветки! Как всегда - интересно!

[Rutger 15 695]

А пробовали проводить сравнение на стандарте Red Book между двумя своими ЦАП???

В целом, оба аппарата замечательно справляются со своей задачей. Тем не менее, оба со со своим звуком. Разница и в подаче, и в послезвучиях, и в общей картине. Если кратко, то у Demograf DAC более широкая и динамичная подача, обширная макродинамика, драйв, у Burmester подача более спокойная и элегантная, где-то четче прорисовки, где-то душевнее вокал.

[Demograf 2 550]

А пробовали проводить сравнение на стандарте Red Book между двумя своими ЦАП???

В целом, оба аппарата замечательно справляются со своей задачей. Тем не менее, оба со со своим звуком. Разница и в подаче, и в послезвучиях, и в общей картине. Если кратко, то у Demograf DAC более широкая и динамичная подача, обширная макродинамика, драйв, у Burmester подача более спокойная и элегантная, где-то четче прорисовки, где-то душевнее вокал.



Лучше 4397 слушать с 304мк2 , и вокал будет живее

[Rutger 15 695]

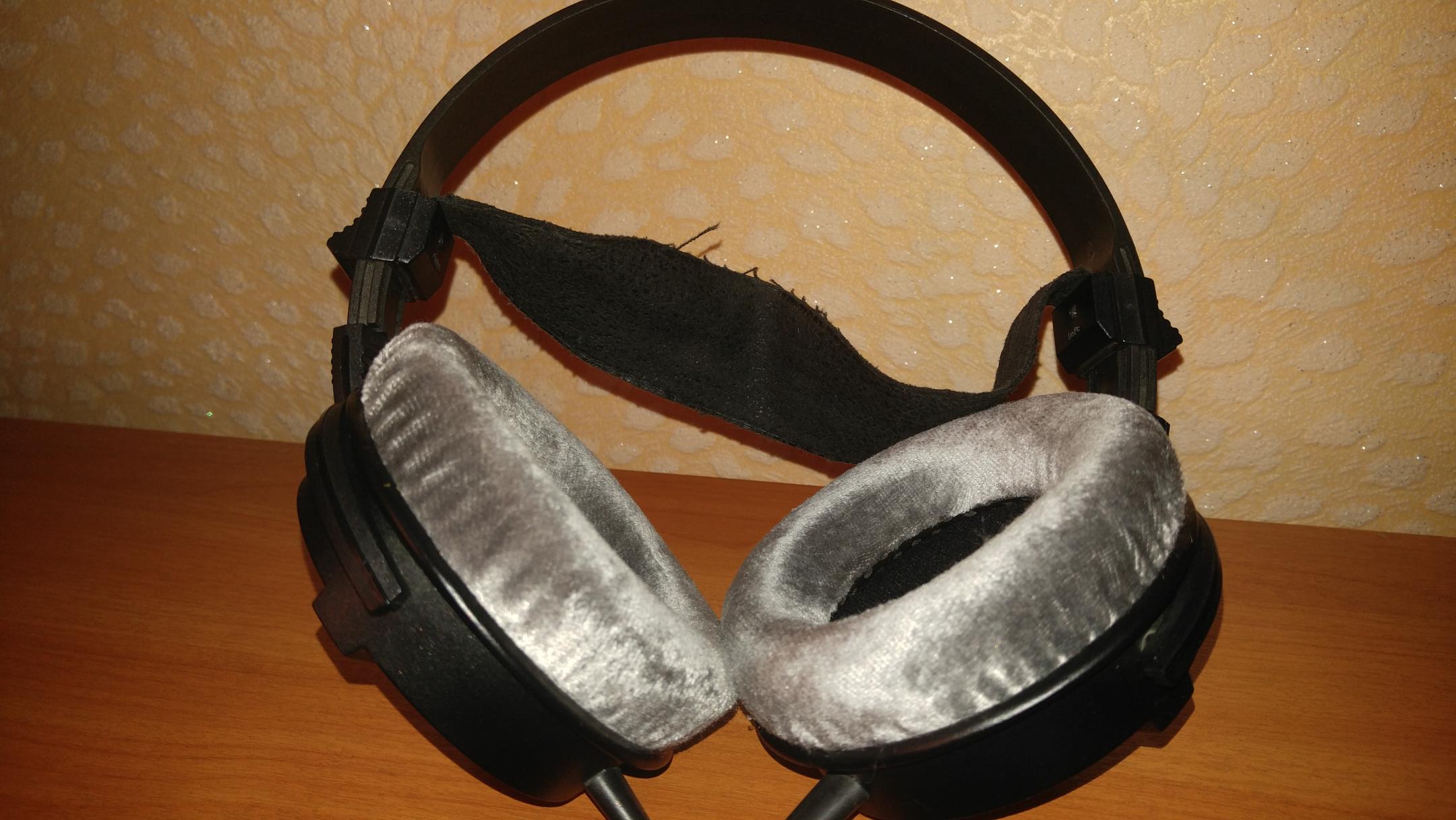

Стал обладателем винтажных Beyerdynamic DT 990 600 Ом, закрыв тем самым для себя тему винтажных наушников, наряду с Koss и Pioneer (хотя бы на время).

Сразу бросается в глаза холодная и достаточно отстраненная подача звукового материала. Детальность на очень хорошем уровне, общее разрешение также высокое. НЧ иногда немного не хватает, но не критично, середина достаточно комфортная и вполне мелодичная, на высоких иногда заметны сибилянты. Но вот в целом, сильно мелодичными и музыкальными их бы не назвал, возможно все дело именно в общей подаче. Хотя здесь, смотря с чем сравнивать: LCD-3 явно лучше по этим параметрам, Pioneer-505 - хуже. Хотя из всей этой винтажной тройки, более музыкальными считаю все же Koss.



Внешне наушники достаточно невзрачные, но сделаны крепко. Но, самое главное, это их вес! После долгого владения тяжелыми наушниками (LCD-2/3, Kenerton Odin, Pioneer), слушать музыку в 990-х - просто наслаждение, вес совсем на голове не ощущаются.



Вопрос на засыпку: где можно приобрести матерчатую "полоску" - держатель/ограничитель, под пластиковое оголовье (не знаю, как правильно называется)? А то текущая совсем в непотребном виде, честно говоря. Можно конечно самому вырезать или позаимствовать от других наушников, но в идеале хочется все же родную

Изменено 6 мая, 2017 пользователем Rutger

[whiteeagle 7 466]

@Rutger, тоже очень люблю взять эти "наушники-перышко" и насладиться детальностью чего-нибудь дьявольски хорошо оцифрованного. Плюс еще вероятно мой цап вносит в их холодность некоторую изящность))



Причем рекомендую поэксперементировать с роком и тяжем - они иногда будто просыпаются на нч, и начинают жарить и массой и ударом. На последнем альбоме мэнсона в дсд, например.
