Сетевой фильтр Prochan

[Prochan 27]

Схему рисовать смысла не вижу по фото думаю будет понятно.

Сетевой провод 3х1.5 в экране.

https://www.dropbox....19 12.04.30.jpg

Транс 220Х 4-раза по 220 между всеми обмотками экран. Т.е четыре канала по 250Вт развязанных друг от друга и от сети.

https://www.dropbox....19 12.07.32.jpg

Два три фильтра по входу включая фильтр по постоянной составляющей. Ферриты EPCOS конденсаторы JAMICON

https://www.dropbox....19 12.07.43.jpg

Земли собранны в одной точке . При желании использовать какой либо из каналов без заземления можно отключить без проблем.

https://www.dropbox....19 12.07.50.jpg

Розетки АВВ

https://www.dropbox....19 12.09.12.jpg

https://www.dropbox....19 12.09.36.jpg

https://www.dropbox....19 12.10.45.jpg

https://www.dropbox....19 12.10.53.jpg

[Helium 554]

А что за транс, марка? Надо понимать, 4 вторички по 220В и общий рейтинг 1000VA?

[Skaat 109]

@Prochan, вы случайно в бф3 не играли? Просто я видал игрока с таким же ником и авой. Он был ещё в платуне гру, где обитал днарь михмей

[Prochan 27]

@Helium, Трансформатор разделительный изготовлен по индивидуальному заказу. 1000ВА.



@Skaat, )) мир тесен)

[8street 393]

@Prochan, как звук меняется?

Вы хвалитесь или продаете? Если продаете, то цена?

[Prochan 27]

Если сеть нормальная то не меняется. Если плохая (либо гадит один из потребителей) То звук как при нормальной сети.

Тему создал чтобы не засорять соседнюю.

Могу продать он мне сейчас не нужен.

[Skaat 109]

@Prochan, а как узнать плохая у меня сеть или гадит ли мне кто то в розетку?

Я серьезно, человек который с электричеством знаком только на уроках физики, как может это определить?

Изменено 30 июля, 2014 пользователем Skaat

[александр шумилов 428]



Транс 220Х 4-раза по 220 между всеми обмотками экран. Т.е четыре канала по 250Вт развязанных друг от друга и от сети.



Надеюсь для Вас не секрет что стабильность сети и её сопротивление связаны на прямую и чем меньше её сопротивление (Z) тем она стабильней. Обычно в наших домах она в пределах от 0.5 до 2 ом.

Что же сделано у Вас,нормальный транс на 1 кВт, а это примерно 2 ома, безжалостно разбит на четыре независимых обмотки. В погоне за якобы раздельным питанием Вы упустили самое главное, а именно безжалостный рост выходного сопротивления каждой из обмоток.

Раз с лампочками Ильича аналогия Вам не понятна представьте фонарик и свежую батарейку "крона", так вот если на фонаре есть несколько положений яркости то со свежей батареей без разницы какое положение везде энергии достаточно. а теперь всё тоже самое только "крона" слегка подсела но напряжение на холостом ходу в пределах допусков. Так вот такая батарейка ещё худо бедно светить будет но яркого потока уже не даст. Выхода два,сменить на новую либо соединить несколько севших в параллель.

Тоже самое и у Вас,каждому потребителю по дохлой батарейке,зато у каждого своя

[firewheel 1 618 4 Тракты]

Я вот недавно пробовал фильтр одного самодельщика. Втыкал в разных комбинациях - в итоге либо проседала динамика либо шла синтетическая резкость. Наверное система у меня слишком прозрачная, но автор того фильтра сказал, что наоборот -это у меня плохая система, что она так реагирует, а фильтр у него - хороший! Я это к тому что - сложное это дело... фильтры. В теории то должно улучшать, а на практике - надо пробовать.

[dikvertin 975]

@Skaat, Узнать можно просто - осциллограф в розету (сложно), послушать ночью (часа в три) и вечером (часов в 8), купить фильтр и сравнить.

[Юрец М 1 508 11 Тракты]

Я это к тому что - сложное это дело... фильтры. В теории то должно улучшать, а на практике - надо пробовать.

Полностью согласен с Вами. Буквально недавно брал попробовать фильтр Lightspeed. Да, поднял детальность, разрешение, натуральность, но с теми же плюсами и получилась куча минусов. При среднего качества рипа, из-за возросшего разрешения появилась общая жёсткость подачи звука, для современных жанров может быть и хорошо, но я слушая разные стили . Увеличение детальности повлекло за собой черезмерное количество нюансов, по моиму их столько не надо, мешают цельному восприятию. И вообще произошло какое то "обезжиривание" звука, хотя всё тонально и ровно и вроде как все частоты на месте, но всё равно не то...

Записи высокого качества играют в принципе нормально (получше чем при отсутствия фильтра), но их как обычно немного.

Не первый год общался с разными фильтрами, сложилось мнение что при нормальной сети лучше без него, это не только моё мнение, но и на сундуке некоторые товарищи отказались от фильтров. При определённом уровне аппаратуры, становится понятно что фильтр в месте с помехами убирает "микро драйв", концертная запись начинает звучать как студийно причёсанный альбом.

[Prochan 27]

Транс 220Х 4-раза по 220 между всеми обмотками экран. Т.е четыре канала по 250Вт развязанных друг от друга и от сети.



Надеюсь для Вас не секрет что стабильность сети и её сопротивление связаны на прямую и чем меньше её сопротивление (Z) тем она стабильней. Обычно в наших домах она в пределах от 0.5 до 2 ом.

Что же сделано у Вас,нормальный транс на 1 кВт, а это примерно 2 ома, безжалостно разбит на четыре независимых обмотки. В погоне за якобы раздельным питанием Вы упустили самое главное, а именно безжалостный рост выходного сопротивления каждой из обмоток.

Раз с лампочками Ильича аналогия Вам не понятна представьте фонарик и свежую батарейку "крона", так вот если на фонаре есть несколько положений яркости то со свежей батареей без разницы какое положение везде энергии достаточно. а теперь всё тоже самое только "крона" слегка подсела но напряжение на холостом ходу в пределах допусков. Так вот такая батарейка ещё худо бедно светить будет но яркого потока уже не даст. Выхода два,сменить на новую либо соединить несколько севших в параллель.

Тоже самое и у Вас,каждому потребителю по дохлой батарейке,зато у каждого своя

Александр. Я прекрасно понимаю что такое сопротивление фаза-ноль. Так что можно без аналогий. (кстати аналогия с лампочками АБСОЛЮТНО не уместна)

Также я знаю о токах короткого замыкания в трансформаторах, расчета их нагрузочной способности,ТХХ, точке насыщения итд итп.

За стабильное напряжение в сети отвечает такой стабилизатор напряжения. http://prochan.com.ua/stabilizatory-naprjazhenija-odnofaznye-ru/28-odnofaznyj-stabilizator-naprjazhenija-snopt-11-0-kvt.html

Кстати которые вообще не вносит нелинейные искажения в синус. судя по показаниям этого прибора http://prochan.com.ua/content/10-energoauydit-i-analiz

Часто встречаю высказывания среди аудиофилов о больших искажениях вносимых тиристорами в сеть. Так вот если ими управлять ПРАВИЛЬНО! то ничего они не вносят.)

Устройство создавалось для развязки от сети и друг от друга. ПК ТВ Усилителя для наушников и внешней звуковой карты. Можно по порядку разобрать потребление каждого но думаю не стоит. Т.к кроме ПК остальные потребители имеют десятикратный запас по мощности.

[александр шумилов 428]



Также я знаю о токах короткого замыкания в трансформаторах, расчета их нагрузочной способности,ТХХ, точке насыщения итд итп.



Если я выкладываю свои изделия то обязательно привожу их ТТХ а не только картинки. Думаю когда проектировался этот фильтр Вы его просчитали вдоль и поперёк. Можете назвать параметры по сопротивлению одной из вторичных обмоток,интересует именно полное сопротивление..

[Prochan 27]

1-я вторичка 3.5 Ом остальные выше за счет увеличения длинны витка.

[александр шумилов 428]

1-я вторичка 3.5 Ом

Это измерения на постоянном или переменном токе?

[Prochan 27]

Это расчетное.

[александр шумилов 428]

Это расчетное.

Давайте,раз уж создали тему, не юлить. Вам вопрос ясен? Можно получить внятный ответ?

[Nibelung 2 129]

Я вот недавно пробовал фильтр одного самодельщика. Втыкал в разных комбинациях - в итоге либо проседала динамика либо шла синтетическая резкость. Наверное система у меня слишком прозрачная, но автор того фильтра сказал, что наоборот -это у меня плохая система, что она так реагирует, а фильтр у него - хороший! Я это к тому что - сложное это дело... фильтры. В теории то должно улучшать, а на практике - надо пробовать.



Аналогичные ощущения, поэтому пока-безжалостно забил.

[Prochan 27]

Это расчетное.

Давайте,раз уж создали тему, не юлить. Вам вопрос ясен? Можно получить внятный ответ?

Ни какого "юлить" Фильтр рассчитывался и делался год назад. После сборки обмерялся и тестировался. Расчетные не сильно отличаются от измеренных. несколько %.

Если Вы хотите живые измерения с видео и фото можно организовать только не обещаю что будет скоро. Фильтр дома. На работе сейчас загрузка 110% поэтому не до измерений пока.

[александр шумилов 428]

Фильтр рассчитывался и делался год назад. После сборки обмерялся и тестировался. Расчетные не сильно отличаются от измеренных. несколько %.

Если Вы хотите живые измерения с видео и фото можно организовать

Видео не хочу,так же понимаю что делался давно,но хоть помните чем или как измеряли? На это то можете дать конкретный ответ?

[Prochan 27]

Александр я не пойму Вы меня тролить пытаетесь? Или действительно не знаете как это меряется и считается?(сомневаюсь)

Ели не знаете! то я не смогу описать красиво и доходчиво как в гугле. Но как и говорил чуть позже смогу повторно сделать все измерения с фото и сейв файлами анализатора.

Если тролить то два проводочка вместе два других в розетку через ЛАТР +анализатор ссылка на который выше+ калькулятор.

п.с правда не отмазываюсь) Сегодняшняя отргузка.

54 шт https://www.dropbox.com/s/tcmw48gr9rpwk2s/2014-07-30%2019.05.12.jpg

вот таких стабилизаторов.http://prochan.com.ua/stabilizatory-naprjazhenija-odnofaznye-ru/31-odnofaznyj-stabilizator-naprjazhenija-snopt-22-0-kvt.html

[Helium 554]

А чего собственно придираются к человеку? Он сделал собственными руками и (диванным) теоретикам ничего не должен доказывать.

Я считаю, что любая критика DIY железки должна начинаться словами: "Вот когда я делал свою аналогичную железку..."

А если так сказать не можете, то лучше не вступать, даже если у вас имеется багаж теоретических знаний. ИМХО.

[Prochan 27]

@Helium, Вы знаете тут я с Вами и соглашусь и нет.

Возможно при разработке и проэктировании я допустил ошибку. А кто то сейчас это заметит. (как говорится одна голова хорошо).

Ну а с другой стороны я Вас поддерживаю как правило форумы кишат диванными теоретиками. И тролями/завистниками.

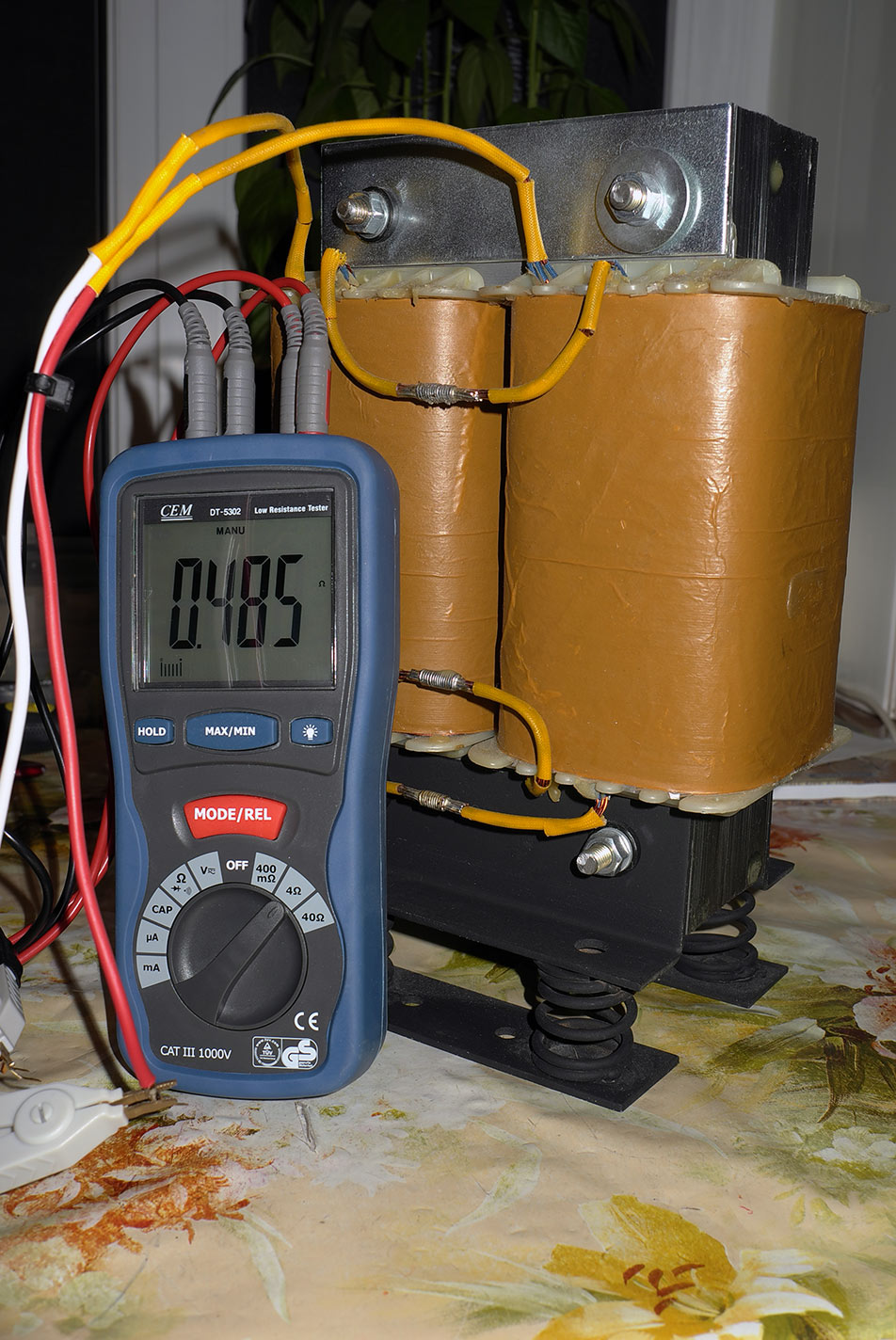

[александр шумилов 428]

...

Изменено 1 ноября, 2017 пользователем александр шумилов

[Prochan 27]

Тролить надо тоньше. ))

Если Вы под полным сопротивлением подразумеваете измерение по постоянному току то Вы ошибаетесь. Это так называемое Омическое сопротивление обмотки без учета ее индуктивности, потери в стали и и рода нагрузки емкость/индуктивность.
