Опыт построения хорошего транспорта на базе пк

[ampir-nn 121]

МП и БП подбирайте под задачи, в нашем варианте главное - это питание без помех.

Не берите супер бюджетные. И без всякой филии.

Чтобы понять что получилось, нужно произвести замеры, и все. Добивайтесь лучших результатов, способов есть масса.

У меня вот, пока так. Систему описал выше.

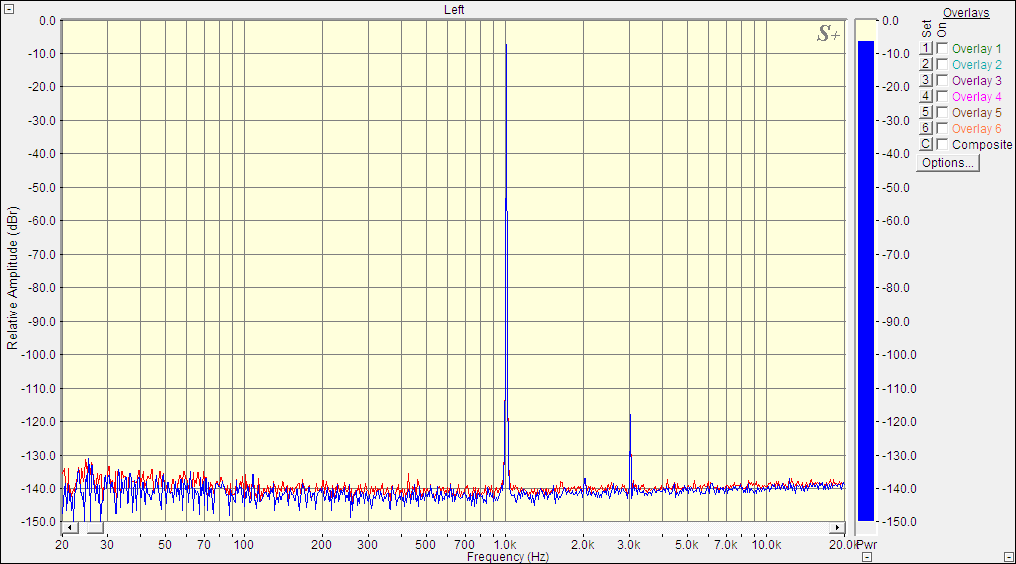

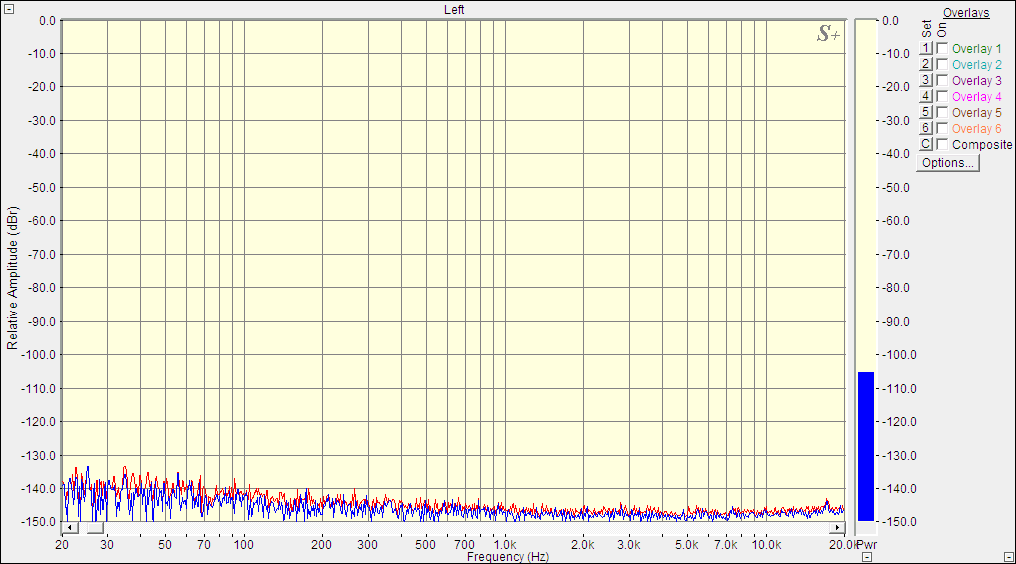

В Windows

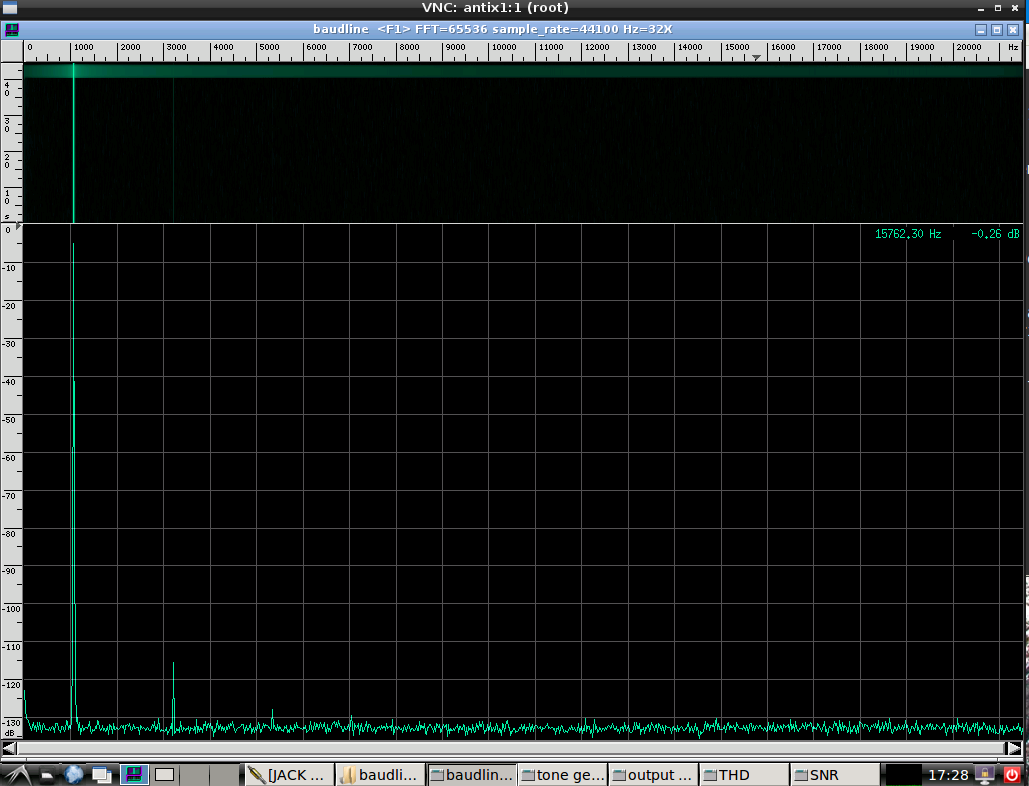

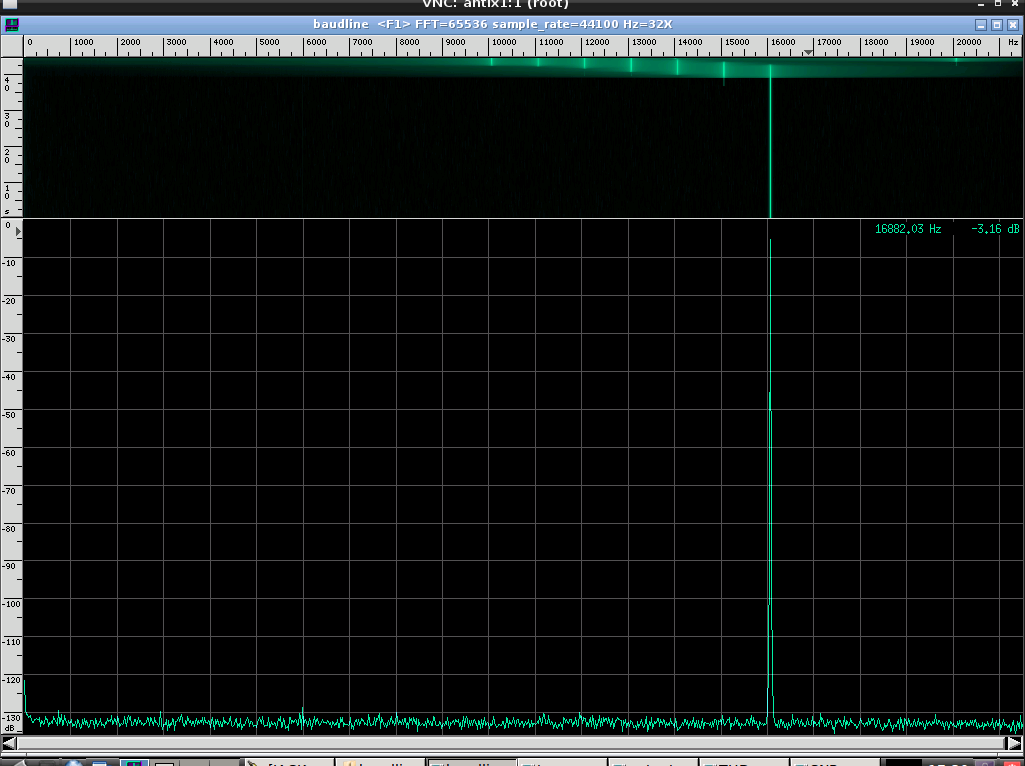

В Linux

А у Вас ?

Изменено 7 сентября, 2016 пользователем ampir-nn

[holdonline 394]

Про замеры можно подробнее - купил, замерил, забраковал, сдал, ..., и так сколько раз?

[ampir-nn 121]

Да покупайте любую нормальную, не бракованную МП, и не за десять баксов.

Для звyка хватит Mini-ITX формата с процем на борту и потреблением в 20-40Вт. Питание для такой МП можно сделать хоть на линейном БП. Или как у меня с доп. фильтрами после импульсного.

Изменено 8 сентября, 2016 пользователем ampir-nn

[holdonline 394]

Да покупайте любую нормальную, не бракованную МП, и не за десять баксов.

Для звка хватит Mini-ITX формата с процем на борту и потреблением в 20-40Вт. Питание для такой МП можно слелать хоть на линейном БП. Или как у меня с доп. фильтрами после импульсного.

А какой смысл в этих фильтрах, если на МП импульсные преобразователи?

[ampir-nn 121]

Чтобы помехи с ИБП небыли приумноженны импульсными стабилизаторами на МП.

Простой опыт. Замер с хда кодека ноутбука, сам на себя.

Запитайте ноутбук стандартным БП и замерьте уровень шумов.

Запитайте ноутбук линейным 12В БП, замерьте уровень шумов.

Разница в шумах будет от 10дБ и выше, хотя в ноутбуке много импульсных стабилизаторов напряжения.

Изменено 8 сентября, 2016 пользователем ampir-nn

[holdonline 394]

Чтобы помехи с ИБП небыли приумноженны импульсными стабилизаторами на МП.

Простой опыт.

Запитайте ноутбук стандартным БП и замерьте уровень шумов.

Запитайте ноутбук линейным 12В БП, замерьте уровень шумов.

Разница в шумах бутет от 10дБ и выше, хотя в ноутбуке много импульсных стабилизаторов напряжения.

Если из бочки с дерьмом слить ведро, то дерьма в бочке станет меньше, но хлебать из нее все равно не захочется. Городить ЛБП для компьютера, это прежде всего - увлекательное занятие, и только после - бесполезный труд.

Изменено 7 сентября, 2016 пользователем holdonline

[ampir-nn 121]

Болтать, не мешки ворочить.

Я написал, как проверить влияние БП на шумы ЗК.

Или покупайте аналоговые материнские платы для ауфилов, времен второй мировой

[holdonline 394]

Болтать, не мешки ворочить.

Вот это верно.

Значит, всего-то каждому ...филу нужно купить осциллограф (кстати, о методике измерения не написано) и измерять каждый БП.

А как измерить влияние МП на PCI-E шину? Ведь тоже можно при желании?

Или сразу измерять помехи на шине USB мысль в голову не приходила, если уж осциллограф под рукой, отчего бы все не измерить?



Для людей без осциллографа такие рекомендации имеют очень большую практическую пользу... уж лучше-б мешки ворочал...

[ampir-nn 121]

Осциллограф не нужен, хватит и звуковой карты а для опыта который описал выше, подойдет встроенная. Софт RMAA, SpectraLab, SpectraPlus для лин есть Baudline.

В своей системе я использую PCI звуковую карту. USB только для загрузки системы, после загрузки системы USB контроллер отключается.

Изменено 7 сентября, 2016 пользователем ampir-nn

[Аид 164]

Эх,еще один пришёл неразумных поучить и осциллографом потыкать...

Форумом наверно ошибся-надо на вегу,вот там есть где разгуляться с паяльником и осциком.

[ampir-nn 121]

Ладно, я пошел ... на вегу.

А софт для измерений доступен любому юзеру.

[mebius 212 9 Тракты]

Коллеги, возможно кто-то сталкивался? http://forum.doctorhead.ru/index.php?showtopic=33198

[Victor 55]

UP - Intel x5-Z8300 board in a Raspberry Pi2 form factor

https://www.kickstar...rry-pi2-form-fa



UP board 4GB RAM+ 32 GB eMMC $129.00

http://up-shop.org/u...mmc-memory.html



http://www.up-board.org/wp-content/uploads/2016/05/UPDatasheetV8.5.pdf





AAEON UP – мощь 4 ядер в размере кредитки

http://gamma.spb.ru/...reditnuyu-kartu



Компания AAEON запустила в серийное производство встраиваемый одноплатный компьютер c названием UP размером с кредитную карту.

Данная модель построена на базе четырехъядерного процессора Intel® Atom™ x5-Z8350 семейства Cherry Trail с максимальной частотой до 1,92ГГц.

На UP компьютере с 2GB RAM, 16 GB eMMC можно работать с Android 5.0 Lollipop, ubilinux, ubuntu, debian. И начиная с модели с 2GB RAM, 32 GB eMMC разработчик может использовать Windows 10 64-bit Full Version.



Технические характеристики встраиваемых одноплатных компьютеров AAEON UP Board:



Процессор: Intel® Atom™ x5-Z8350 (2M Cache, до 1.92 ГГц, 4 ядра, 64 бит)

Оперативная память: 1GB/2GB/4GB DDR3L-1600

Графический контроллер: Intel® HD 400 Graphics ,12 EU GEN 8, up to 500MHz Support DX*11.1/12, Open GL*4.2, Open CL*1.2 OGL ES3.0, H.264, HEVC(decode), VP8)

Емкость накопителя: 16GB eMMC /32 GB eMMC

Видео/Аудио: Full HDMI

Дисплейный интерфейс: DSI / eDP

Интерфейс камеры: CSI (4 Mega pixel)

Ethernet: 1x Gb Ethernet RJ-45 (full speed over 1xPCI-e)

USB2.0: 4x USB2.0 on connector ; 2x USB2.0 pin header (10 pins in total)

USB3.0: 1 x USB3.0 OTG (Can also be converted to USB 2.0)

Часы реального времени

GPIO: 40-pin GP-bus

Питание: 5V DC-in

Совместим с операционными системами: Microsoft Windows 10, Linux, Android

Размеры: 85.60 х 56.5 мм

Диапазон рабочих температур: 0~60°C

Сертификация: CE/FCC Class A, RoHS compliant.

Изменено 30 октября, 2016 пользователем Victor

[Victor 55]

микрокомпьютер UP² на Intel Apollo Lake chips представлен на Kickstarter



спецификация

http://www.up-board.org/upsquared/specifications-up2/



Семейство SoC Intel Apollo Lake возглавил четырёхъядерный Pentium J4205

http://www.3dnews.ru/938739/print

[SharapoFF 4 602]

Вопрос к тем, кто разбирается:

Есть необходимость приобрести для работы (тексты, фото) что то маленькое и удобное на стол (ноутбуки надоели, все равно работаю с большим экраном). Вариантов понятно тьма, нравится вот этот

http://store.hp.com/us/en/pdp/business-solutions/hp-elite-slice-x9u62ut-aba

Что интересует - основная фонотека хранится на внешних хардах G Drive c интерфейсом тандерболт (старого типа), которые дружат с макмини. Тк в новом пк имеется новый юсб тип с, который совместим с болтом (пишут умные люди) будет ли НР через этот юсб порт и переходник видкт G drive c фонотекой? Или для этого надо чтобы отдельный тандерболт порт был у пк?

Сам не разберусь требуется умный совет.

[End 9]

Вопрос к тем, кто разбирается:

Есть необходимость приобрести для работы (тексты, фото) что то маленькое и удобное на стол (ноутбуки надоели, все равно работаю с большим экраном). Вариантов понятно тьма, нравится вот этот

http://store.hp.com/...ice-x9u62ut-aba



шарапофф ты знатный бабловед ,воздай эту 1000$ людям имеющим действительно острую нужду в них,попользуйся ещё какое то время убогим маком.

[vitta77 820]

@SharapoFF,



Не очень понятен смысл задуманной покупки, чем в этой роли макмини не подходит. Не надо никаких "костылей" чтоб болт подключить. Если Windos нужна, так ставится через буткамп второй системой без проблем. Опять же + миника, если видяхи не хватает, а работать в фото (видео) надо, то есть гибкое расширение Тандерболт->PCIe, куда можно засадить мощную видяху (но только ту, что есть в списке этого устройства).



ЗЫ и судя по https://habrahabr.ru/post/258251/ USB 3.1 Type-C с болтом не совместим, только с DisplayPort

Изменено 19 ноября, 2016 пользователем vitta77

[лишний бес 1 566]

@SharapoFF, я такой взял, там как раз есть тандерболт, плюс безвентиляторный, не шумит https://****/item/Cheap-but-Powerfull-Small-Size-Desktop-PC-i7-5500u-16GB-RAM-512GB-SSD-HTPC-TV-BOX/32663896964.html?spm=2114.13010608.0.0.9npViU

[vitta77 820]

@SharapoFF, я такой взял, там как раз есть тандерболт, плюс безвентиляторный, не шумит https://ru.aliexpres...0608.0.0.9npViU



Там точно TB, а не DisplayPort ? - у них разъем одинаков, но в ТВ "встроен" DisplayPort (DP), а вот в DisplayPort уже ТВ нет. Одним словом разъем только для видео

Изменено 19 ноября, 2016 пользователем vitta77

[AAB 780 6 Тракты]

скорей всего это DP - а не тб. Тб был в каком-то баребоне

Может вам такое нужно?

http://www.apple.com/ru/shop/product/MMEL2ZM/A/%D0%B0%D0%B4%D0%B0%D0%BF%D1%82%D0%B5%D1%80-thunderbolt-3-usb-c-thunderbolt-2

[SharapoFF 4 602]

@SharapoFF,



Не очень понятен смысл задуманной покупки, чем в этой роли макмини не подходит. Не надо никаких "костылей" чтоб болт подключить. Если Windos нужна, так ставится через буткамп второй системой без проблем. Опять же + миника, если видяхи не хватает, а работать в фото (видео) надо, то есть гибкое расширение Тандерболт->PCIe, куда можно засадить мощную видяху (но только ту, что есть в списке этого устройства).



ЗЫ и судя по https://habrahabr.ru/post/258251/ USB 3.1 Type-C с болтом не совместим, только с DisplayPort



Все правильно, разобрался, для болта нужно брать другое устройство типа https://www.спам.com/Intel-NUC-Kit-NUC6i7KYK-Mini/dp/B01DJ9XS52/ref=sr_1_1?ie=UTF8&qid=1479593654&sr=8-1&keywords=intel+nuc+i7+6th+generation

Болт этототдельная опция.

Про макмини - лет 5 назад это был правильный совет. Нынче - увы, Джобса нет, а те кто есть далеко не лидеры: рядом с коробочкой от НР (и интела тож) нынешний макмини откровенно убог (да еще и смешон своей проприетарностью), так что…

@SharapoFF, я такой взял, там как раз есть тандерболт, плюс безвентиляторный, не шумит https://****/item/Cheap-but-Powerfull-Small-Size-Desktop-PC-i7-5500u-16GB-RAM-512GB-SSD-HTPC-TV-BOX/32663896964.html?spm=2114.13010608.0.0.9npViU

У меня есть возможность все спокойно купить в америке, зачем мне алиэкспресс с его непонятным качеством? К тому же опыт показывает что изделие делл или нр живет и работает годами, в отличиеот китайских поделок.

[SharapoFF 4 602]

скорей всего это DP - а не тб. Тб был в каком-то баребоне

Может вам такое нужно?

http://www.apple.com/ru/shop/product/MMEL2ZM/A/%D0%B0%D0%B4%D0%B0%D0%BF%D1%82%D0%B5%D1%80-thunderbolt-3-usb-c-thunderbolt-2



Ну это нужно как раз вот к такому https://www.спам.com/Intel-NUC-Kit-NUC6i7KYK-Mini/dp/B01DJ9XS52/ref=sr_1_1?ie=UTF8&qid=1479593654&sr=8-1&keywords=intel+nuc+i7+6th+generation

А к этому

https://www.спам.com/HP-Elite-Slice-Desktop-Ultra-Small/dp/B01M0N3SKG/ref=sr_1_69?m=AYO8X46F289IL&s=merchant-items&ie=UTF8&qid=1479596295&sr=1-69

Увы никак не приспособишь, нет у него такого порта…

[seryj 1 000 6 Тракты]

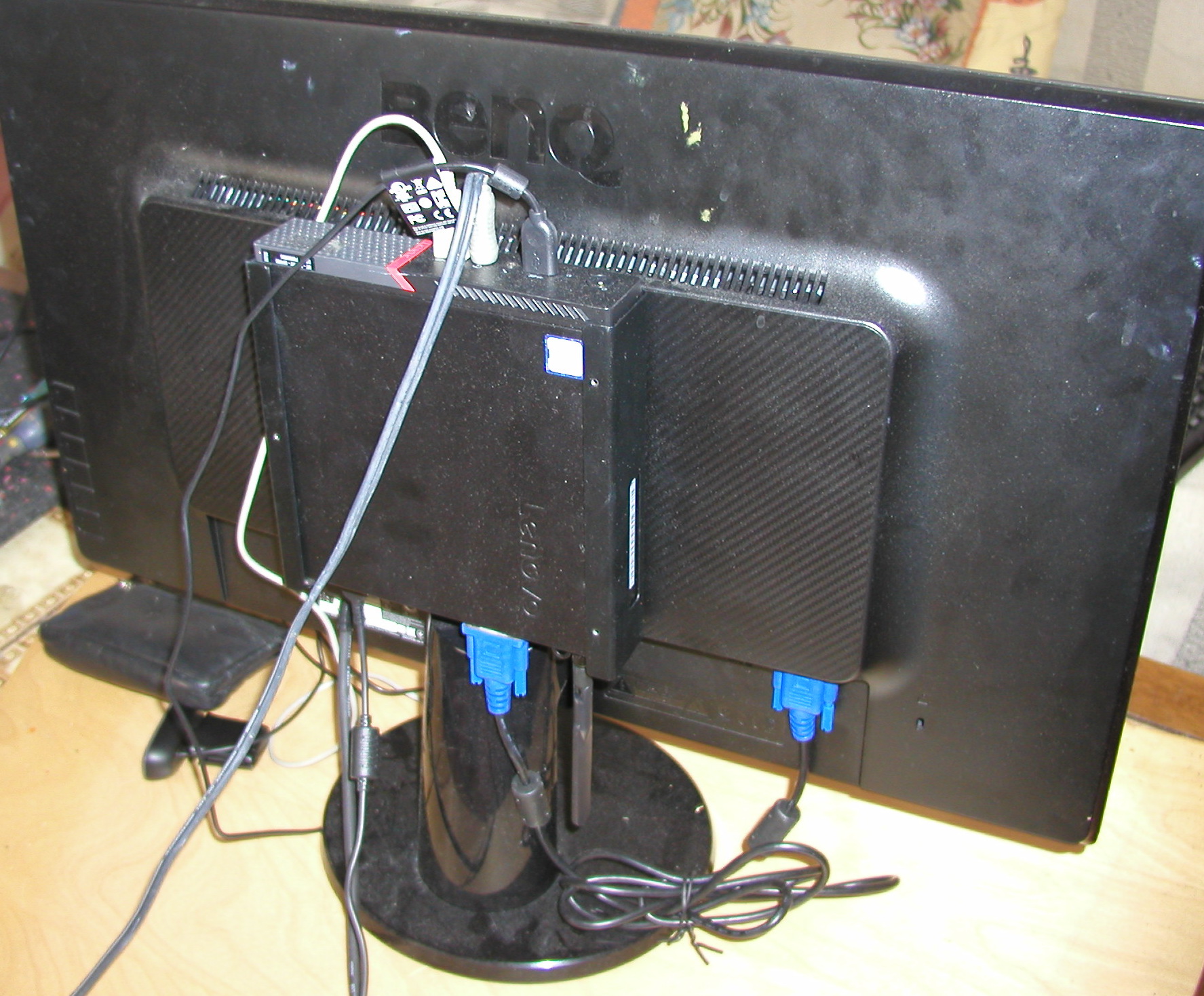

Я пользуюсь вот таким, радует всем, вешается на монитор, очень удобно.

http://shop.lenovo.c..._характеристики

Маленько замызганный, звиняйте, в мастерской стоит.

Изменено 20 ноября, 2016 пользователем seryj

[AAB 780 6 Тракты]

я спецом искал миник 12 года заменил hdd на ssd и добавив 16гб оперативы. Хотя интерфейс мне до сих пор не приятен в нем, люблю виндоуз.

[Urez 2 505]

я спецом искал миник 12 года заменил hdd на ssd и добавив 16гб оперативы. Хотя интерфейс мне до сих пор не приятен в нем, люблю виндоуз.

буткамп бесплатен, образ W10 скачай рабочий, его на хард миника, буткампу путь к нему скорми, остальное он все сам за тебя сделает. Или под виндой болт не работает?
