Система Адама

[Адам 1 042]

@audioshock, в системе Константина есть информация по нему http://forum.doctorhead.ru/index.php?showtopic=25198entry559551 и думаю Олег даст свои комментарии если потребуется

[Адам 1 042]

Все таки я не очень люблю аппаратуру серебристых оттенков, но в свое время приобретение NAD M51, который в РФ продавался только в серебристом цвете вынудил собирать аппаратуру светлых тонов, но переход к усилителю черного цвета не давал меня покоя, разноцветные аппараты еще больше вызывали некоторое напряжение, поэтому сегодня созрело решение сделать все черным. В связи с этим выставил на продажу сетевой фильтр и корпус от музыкального ПК, буду брать все аналогичное, но черного цвета.

Изменено 5 декабря, 2017 пользователем Адам

[Адам 1 042]

Случайно продал музыкальный ПК и по совету старших товарищей V.K. и audioshock, спасибо Вам друзья, приобрел следующую конфигурацию ПК Материнская плата MSI B250M MORTAR LGA 1151, Модуль памяти CORSAIR Vengeance LPX CMK8GX4M2A2133C13 DDR4 — 2x 4Гб 2133, Процессор INTEL Pentium Dual-Core G4600, LGA 1151 временно воткнул все это дело в обычный ATX корпус ПК с импульсным БП и вентиляторами и скажу, что сейчас звук уже нравится больше чем на старом ПК - динамичнее, голографичнее, но звук менее натуральный, связываю это с импульсным БП. Динамика существенней возросла, сцена стала шире и глубже, звук осязаемый. Очень доволен таким обновлением системы.

[Адам 1 042]

В рамках концепции все черное собрал новый аудио ПК.

Корпус и питание: HDPLEX 2nd Gen H5 Fanless Chassis, 200W Linear Power Supply and 400W HiFi DC-ATX.

Железо: Материнская плата MSI B250M MORTAR LGA 1151, mATX, Модуль памяти CORSAIR Vengeance LPX CMK8GX4M2A2133C13 DDR4 — 2x 4Гб, Процессор INTEL Pentium Dual-Core G4600, LGA 1151. За выбор железа большая благодарность Камрадам - V.K. и audioshock - Дмитрий и Владимир - огромное спасибо!

Собирал два дня, были некоторые затыки. PPA USB карту запитал от 400W HiFi DC-ATX по рекомендациям Ларри с HDPLEX, при этом что бы не нагружать линию 5 вольт отдельно с БП вывел на питание SSD.

ОС: пока WinSever 2016 с ручной простой оптимизацией т.к. АО ключи закончились + Aplayer рендерер , в биосе пока только убрал параметры энергосбережения. Подумываю на счет линукса, но сильно заморачиваться не хочу т.к. звук и так очень достойный пол дня слушаю новинки black и death.

Изменено 6 января, 2018 пользователем Адам

[sergst 3 901 18 Тракты]

Случайно продал музыкальный ПК и по совету старших товарищей V.K. и audioshock, спасибо Вам друзья, приобрел следующую конфигурацию ПК Материнская плата MSI B250M MORTAR LGA 1151, Модуль памяти CORSAIR Vengeance LPX CMK8GX4M2A2133C13 DDR4 — 2x 4Гб 2133, Процессор INTEL Pentium Dual-Core G4600, LGA 1151 временно воткнул все это дело в обычный ATX корпус ПК с импульсным БП и вентиляторами и скажу, что сейчас звук уже нравится больше чем на старом ПК - динамичнее, голографичнее, но звук менее натуральный, связываю это с импульсным БП. Динамика существенней возросла, сцена стала шире и глубже, звук осязаемый. Очень доволен таким обновлением системы.

Адам,ты походу уже сам старший товарищ по поводу формрования компьютерного тракта

[Адам 1 042]

@sergst, спасибо очень приятно это слышать, но я ученый-биолог, с некоторыми практическими познаниями в области аудио ПК, всегда есть чему учиться, особенно когда рядом такие прекрасные учителя как ты. Спасибо!



С заменой ЦАПа и сетевого фильтра вопрос решен, теперь все в черном цвете. С наушниками считаю вопрос закрыт. Теперь самый сложный выбор - это поиск АС. Под текущий усилитель нужна высокая чувствительность не менее 94 дб.

Изменено 5 января, 2018 пользователем Адам

[pinh0le 10 938 23 Тракты]

черному митолу - черная система)))

[Адам 1 042]

Более подробно про корпус и БП - HDPLEX 2nd Gen H5 Fanless Chassis, 200W Linear Power Supply and 400W HiFi DC-ATX. Корпус пришел в разобранном виде. Я даже себе не представлял такое огромное количество элементов и фурнитуры. Весь метал качественно обработан и покрашен. Многие элементы фурнитуры до сих пор не знаю для чего. Очень много стоек для плат разной высоты, долго не мог понять для чего они, когда крепил SSD понял, что они для размещения нескольких дисков в корпусе т.е. можно сделать несколько этажей для этого приличествуют специальные платформы. Корпус огромный и первое знакомство с фурнитурой вообще привело в тупик "неужели это все нужно?" Особенно поразила лицевая панель - толстенный шлифованный металл, тяжеленный и красивый. Боковые стенки гораздо легче и предназначены для крепления тепловых медных трубок. С трубками проблем не возникло, но не понятно почему то в комплекте нет термопасты, хотя в инструкции указано, что ее нужно использовать. Платформа для процессора здоровенный кусок меди, доведенный до зеркальной поверхности в месте соприкосновения с процессором. Собирал вместе с сыном, он увлекается разными конструкторами и собрал их много, когда доходила очередь до какого либо непонятного элемента мы думали как сделать попроще и не могли найти соответствующей фурнитуры, однако путем изучения инструкции понимали ,что все сделано не попроще ,а по уму и из его несколько раз звучала фраза - "сделано гениально!"

И самое главное - температура процессора при непрерывном воспроизведении в течение 3 часов - 33 градуса при этом температура SSD 48 градуса, думаю из за рядом стоящего клока PPA, который не хило греется.

Блок питания на 200 ватт тяжеленный - не шумит, у меня не греется так как нагрузка на него очень не большая. Конвертер питания массивный с хорошо обработанными металлическими пластинами для охлаждения, тоже тяжеленный. В дальнейшем планирую на втором разделе диска сделать систему для просмотра фильмов на базе Win10, тогда и посмотрим до каких пределов дойдет температура процессора и нагрев блока питания.

В целом очень доволен, если сравнить со Streacom fc5, то HDPLEX выглядит более брутально. Streacom fc5 ниже по высоте и это его минус. HDPLEX позволяет использовать USB плату без переходника и это для аудио задач считаю огромное преимущество, к тому же функционал HDPLEX значительно выше, позволяет разместить несколько дисков и обеспечить лучший теплообмен без использования вентиляторов. К тому же можно установить видеокарту и довольно мощную если использовать дополнительный комплект для охлаждения видеокарт. Думаю функционал и возможности теплообмена предусмотренные в HDPLEX позволяеют создавать даже бесшумные игровые компы, а с медиацентрами точно не возникнет проблем.

В довесок несколько фото



Изменено 6 января, 2018 пользователем Адам

[audioshock 1 391]

Алевтин, приветствую!

200W Linear Power Supply что у тебя питает: 19В на 400W HiFi DC-ATX, 5В на карту PPA, так? Клок от PPA как питается?

[Адам 1 042]

Алевтин, приветствую!

200W Linear Power Supply что у тебя питает: 19В на 400W HiFi DC-ATX, 5В на карту PPA, так? Клок от PPA как питается?

Дмитрий, 19 Вольт подается на 400W HiFi DC-ATX и от него питается USB PPA от линии 5 вольт, а SSD, которому и предназначен в 400W HiFi DC-ATX этот разъем 5 и 12 вольт питается напрямую от 200W Linear Power Supply

[audioshock 1 391]

Алевтин, приветствую!

200W Linear Power Supply что у тебя питает: 19В на 400W HiFi DC-ATX, 5В на карту PPA, так? Клок от PPA как питается?

Дмитрий, 19 Вольт подается на 400W HiFi DC-ATX и от него питается USB PPA от линии 5 вольт, а SSD, которому и предназначен в 400W HiFi DC-ATX этот разъем 5 и 12 вольт питается напрямую от 200W Linear Power Supply

Алевтин,

а не правильнее было бы запитать PPA от ЛБП, которым является 200W Linear Power Supply, а на SSD диск подать 5В от конвертера 400W HiFi DC-ATX? Я считаю, что USB карта PPA более важное звено в системе, чем SSD диск. Что скажешь?

[Адам 1 042]

Дмитрий, в планах обязательно попробовать и этот вариант, но 400W HiFi DC-ATX имеет дополнительную фильтрацию, как понимаю специально разработанную для аудиоцелей и данный вариант предложил разработчик этого железа. Пока звук нравится до такой степени, что даже ОС трогать не хочется не то что с паяльником лазить туда

Изменено 6 января, 2018 пользователем Адам

[audioshock 1 391]

Алевтин,

попробуй пожалуйста оба варианта, отпишись о результате.

Все таки 200W Linear Power Supply - это именно линейный БП, какой бы спорной не была его конструкция, а 400W HiFi DC-ATX таковым не является.

Отпишись о результате.

С наступившими и наступающими!!!

Рад, что с "железом" у тебя все отлично складывается!

Уверен, что и в остальном так же!

[Адам 1 042]

Дмитрий, обязательно попробую и сообщу о результате, нужно только спаять переходники. С праздниками и всего самого доброго и побольше! Вообще есть идея на будущее, после получения нового цапа разукомплектовать usb конвертер и запитать ppa карту от его блока питания

Изменено 6 января, 2018 пользователем Адам

[audioshock 1 391]

Да, я тоже питаю свою USB карту от собственного отдельного внешнего ЛБП.

[Адам 1 042]

Алевтин,

попробуй пожалуйста оба варианта, отпишись о результате.

Все таки 200W Linear Power Supply - это именно линейный БП, какой бы спорной не была его конструкция, а 400W HiFi DC-ATX таковым не является.

Отпишись о результате.

С наступившими и наступающими!!!

Рад, что с "железом" у тебя все отлично складывается!

Уверен, что и в остальном так же!

Дмитрий, отвечаю на твой вопрос. Приобрел 1 Тб HDD 3,5, но тупанул с питанием, я думал он тоже питается от 5 В, оказалось от 12 В и я начал выводит его питание с линии 12 В, маялся маялся оказывается ему нужно питание и 5 и 12 В. Пришлось вывести это питание с 400W HiFi DC-ATX, а 5 В на PPA плату непосредственно с БП. Звук стал жестче, появилась склонность к цыканью, но возможно с прогревом пайки стало лучше, но с 400W HiFi DC-ATX звук лучше. Переделывать назад не стал, но думаю что нужен очень высокого уровня DC-DC конвертер, что бы запитать его с 12 В линии БП и далее на PPA карту, место в корпусе есть буду искать конвертер. Если кто знает такие, которые могут дополнительно улучшить характеристики тока, то прошу помочь.

[Адам 1 042]

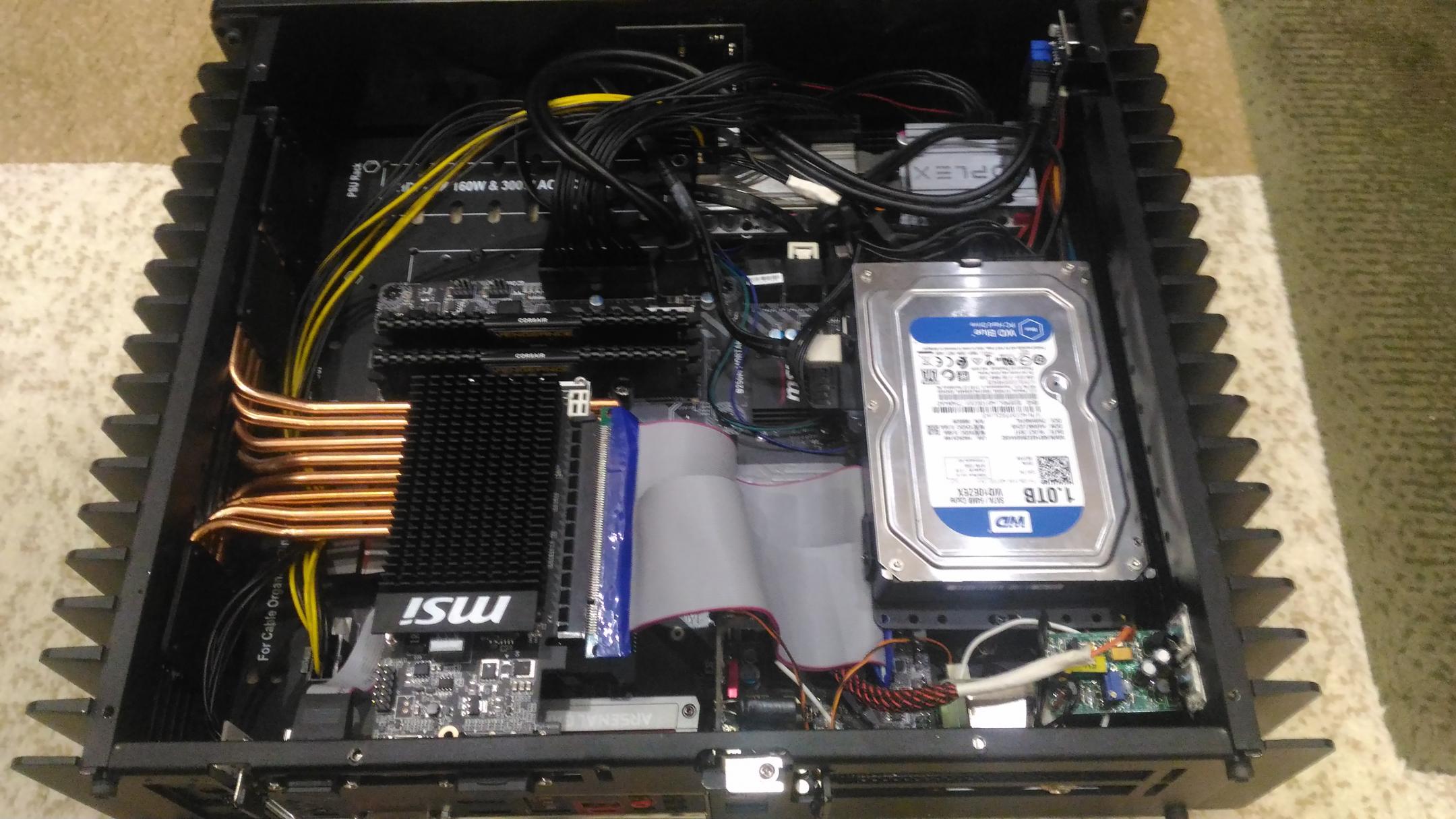

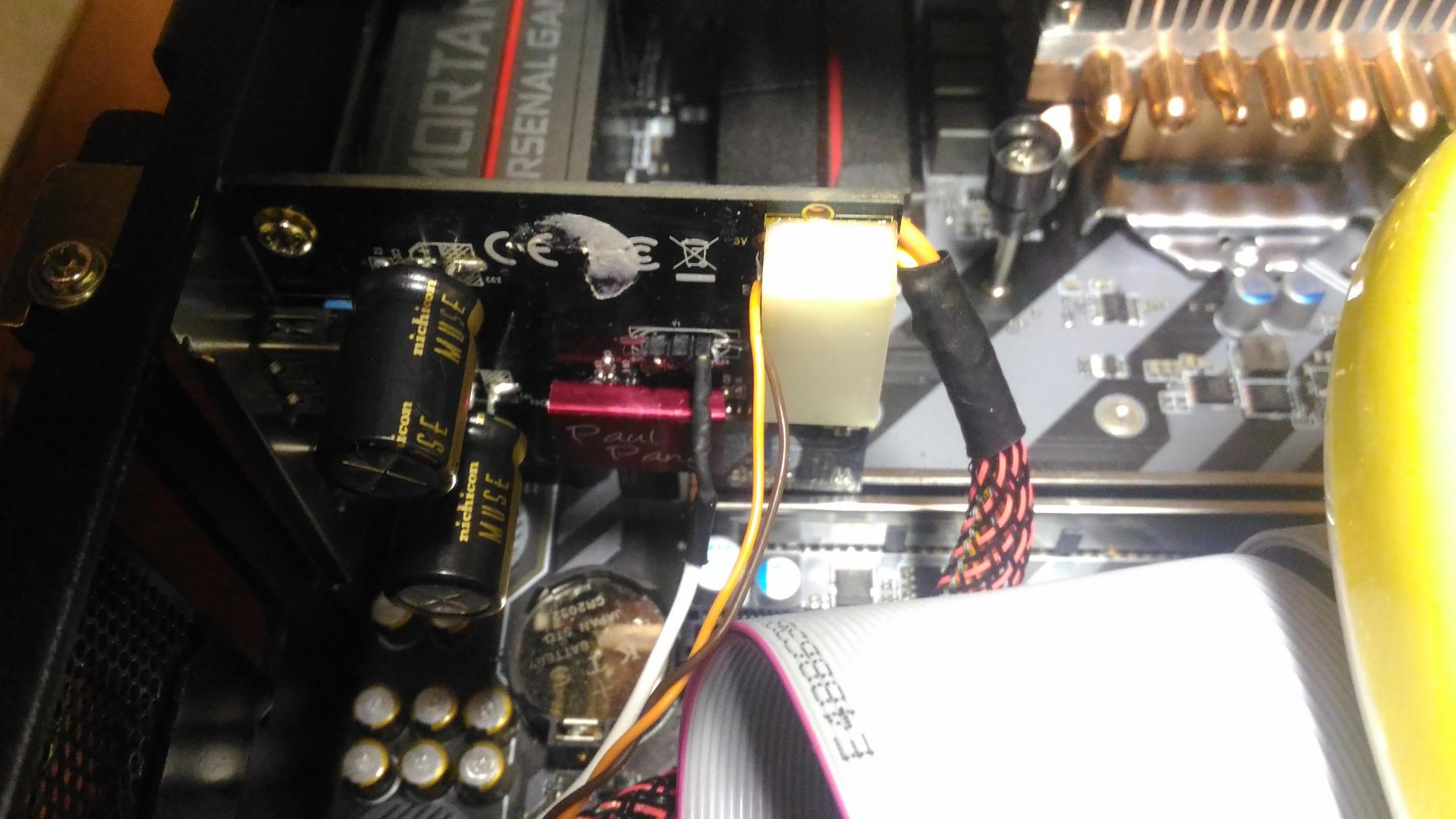

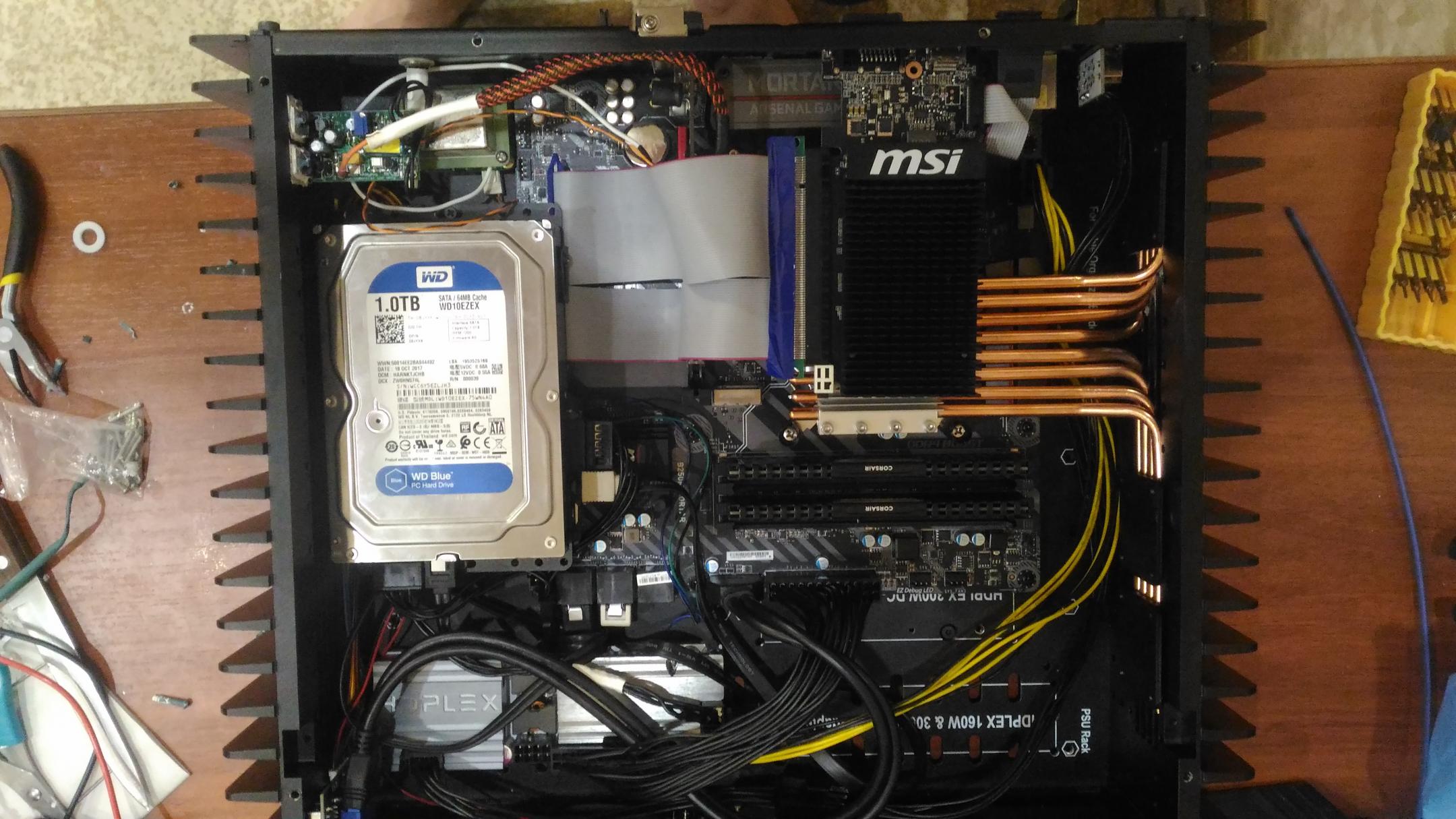

Обновил аудио ПК. Теперь питание PPA карта питается от стабилизатора TeddyPardo, который подключен к линии 12 В ЛБП HDPlex. На PPA карте заменил конденсаторы на Nichicon KZ MUSE Capacitors - 25V 220uf В качестве ОС использую BlackOS lite, но WinServer 2016 AO пока не удаляю, будет время еще сравню их лоб в лоб. На рабочем аудио ПК так же установил BlackOS lite, но уже окончательно на SSD без сравнений. С источником думаю закончил. Теперь жду ЦАП и далее на очереди АС и усилитель к ним, для этого отправляюсь в небольшой поход по Москве 20-21 февраля. Немного фото изделия, обещал всем не браться больше за паяльник, но в этот раз получилось даже не совсем страшно и научился монтировать транзисторы на радиатор, ничего не спалив при этом, за что всем друзьям-консультантам огромное Спасибо!

Изменено 6 февраля, 2018 пользователем Адам

[audioshock 1 391]

Алевтин, приветствую!

От ЦП теплоотвод на корпус хороший, видео карта, которая находится прямо над ним не перегревается?

[Адам 1 042]

Алевтин, приветствую!

От ЦП теплоотвод на корпус хороший, видео карта, которая находится прямо над ним не перегревается?

Дмитрий, привет! Не перегревается, был тест под контролем в течение суток, но такое расположение подняло температуру процессора на 10 градусов, теперь температура ЦП доходит почти до 50 градусов, больше всего греется клок PPA карты и видеокарта. Другого расположения пока не вижу, если только брать вместо HDD 3,5 HDD 2,5 Любые замечания в этом вопросе приму с благодарностью!

Изменено 6 февраля, 2018 пользователем Адам

[audioshock 1 391]

Я считаю, что если, как ты говоришь, температура ЦП 50гр. (желательно не превышать 70 гр), и при этом температура видео карты не превышала 80 гр. (максимальная, по моему, 95, но экстрим естественно не желателен), то тревожится не стоит. Про PPA ни чего сказать не могу, ни когда не использовал. Судя по фото, клок PPA тепло отводит на радиаторы корпуса, правильно? Должно хватать для охлаждения. Замена HDD 3.5" на 2.5" конечно немного улучшит общую картину внутри корпуса.

"...был тест под контролем в течение суток" - чем нагружал, на каком софте и как контролировал температуру? Если показаниям можно верить, то все нормально - ЦП не более 50 гр., а какая температура была на видео карте в цифрах?

Изменено 7 февраля, 2018 пользователем audioshock

[Адам 1 042]

Дмитрий, на видеокарте не могу посмотреть через BlackOS, как лучше это сделать, наверно через WinPE? PPA клок отводит тепло в воздух, к корпусу ПК крепятся только ножки.

[audioshock 1 391]

как лучше это сделать, наверно через WinPE?

Алевтин, приветствую!

Можно и через WinPE. Можно, например, загрузиться с LiveCD Lubuntu, там есть пункт в загрузочном меню "Попробовать без установки Lubuntu", установить и запустить программу контроля температуры, выполнив в терминале следующие программы:

sudo apt-get install lm-sensors - Устанавливаем lm-sensors

sudo sensors-detect - Настраиваем датчики (просто нажимать на Enter на все вопросы )

sensors - Смотрим температуры на доступных датчиках

Можно загрузить TinyMPD, по моему у тебя есть эти дистрибутивы.

[Адам 1 042]

Сегодня взялся писать объявление о продаже ЦАПа NAD M51 в сочетании с USB конвертером ABC EDEL и USB кабелем от PPA категории RED, но так его и не дописал, жалко... Все таки отличная связка получилась, в которую вложено не мало сил, времени и средств, поэтому решил оставить ее для системы на работе вместо Fostex HP-A4. От сюда возникает вопрос усилителя для Denon AH-D7000. Куча информации по этому поводу, что и сбивает с толку. Интересен реальный опыт, что лучше взять так как Denon AH-D7000 очень чутко отзывается на усилитель, больше всего они мне нравились с ZEN LCD, теперь хорошо играют от лампового на AL4 от Олега Лукича. Интересно промышленное изделие в пределах 50 000 руб, можно и на вторичке. Более интересна лампа, универсальность не нужна, усилитель исключительно под 25 ОМные наушники, у кого какой опыт прошу поделиться.

[pinh0le 10 938 23 Тракты]

Дурнины 7000-ым много не надо.

Владел ими некоторое время, дорожно-рабочий вариант был.



Слушал их от всякого, ZEN LCD в том числе. Относительно недавно, благодаря туру Ратши снова послушал от кучи разных усилителей.

Лампа (хорошая лампа), на мой взгляд, конечно интереснее, но не уверен, что за 50 тыр можно найти что-то, что не будет тебе резать слух после усилка от Лукича, да еще и промышленное.

[Адам 1 042]

Константин и по памяти какой усилитель зашел лучше?
