Схемотехника усилителей для наушников.

[Vershinsky 33 4 Тракты]

LabAT



Сей аппарат слушал с родными ушами. Не впечатлило. Всё же 5000 атдиотехника (уши) кривая и эту кривизну не вытянешь усилителем. А что касается схемы усилителя, то ничего интересного не вижу. Искажения великоваты.

[LabAT 57]

Ну почему такая невысокая оценка качества усилителя? Для W5000 нужно всего 1Vrms в пиках, на выходе усилителя, а это всего Кг=0,005% на частоте 20kHz, при среднем уровне искажения еще меньше. Наверное никто не заметил, что спектр искажений усилителя "ламповый", короткий, быстроспадающий и с некоторого уровня наблюдается только 2-я гармоника. Если ламповые усилители звучат "красиво", то этот тем более будет звучать нехуже. Потом, если на пиках искажения заметны относительно формата DACD, но не намного, то на среднем уровне искажения значительно ниже этого цифрового формата, про низкий уровень вообще можно не вспоминать, низкий уровень - это тонна искажений для любого цифрового формата, но никто их даже не вспоминает. Можно предположить, что просто не слышит. Так что усилитель совсем неплохой, можно сделать лучше, но будет ли заметно это улучшение, а если будет, то насколько? Ведь дальнейшее улучшение связано с усложнением схемотехники, значит с удорожанием.

Вот все хвалят усилитель Бета 22, но он при тех же режимах работы нисколько нелучше, если не хуже, тем более при мостовом включении.

[ringer 16]

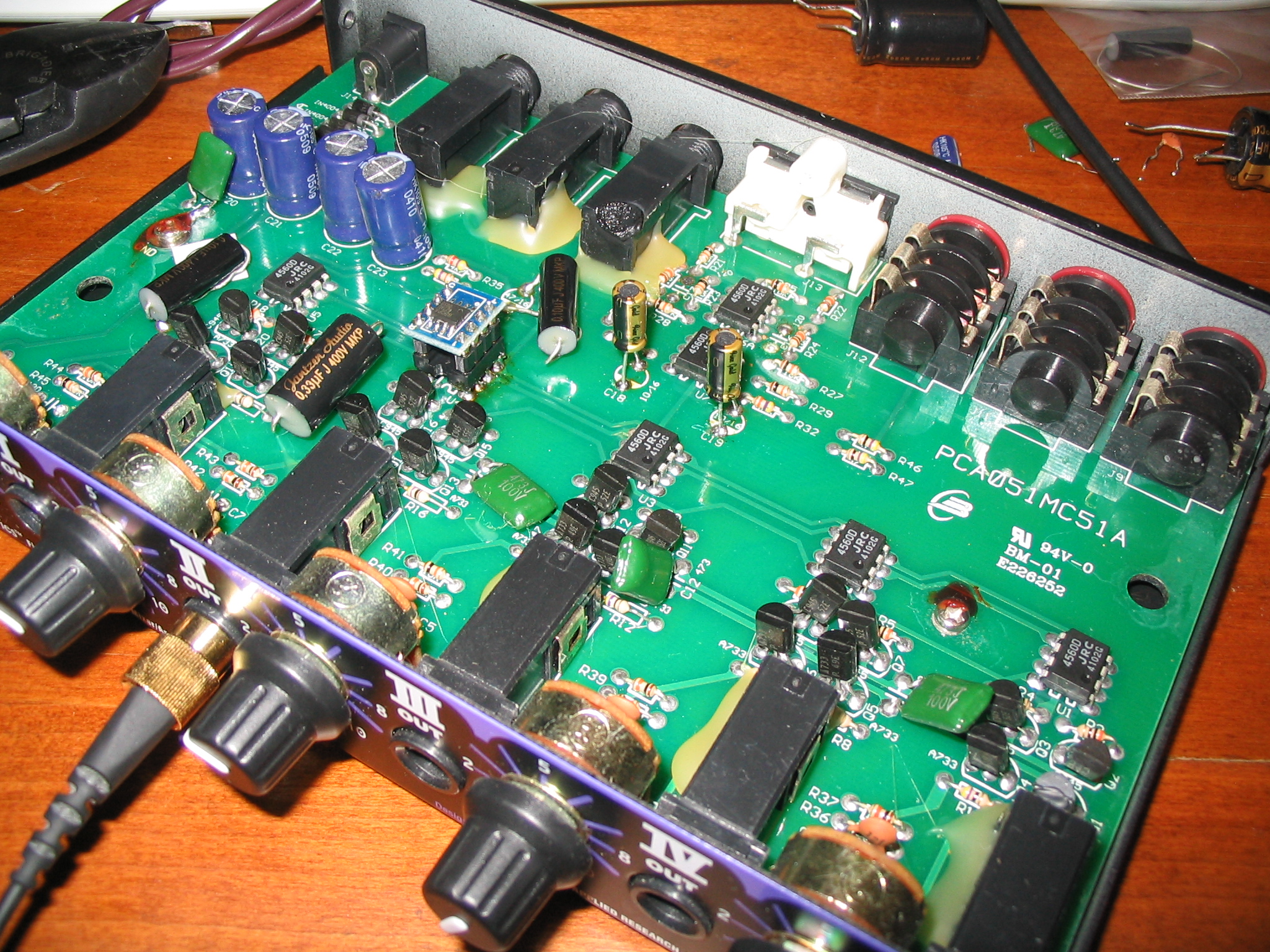

Подарили мне за ненадобностью ARTcessories Headamp 5 http://www.artproaudio.com/products.asp ... 13&type=90 И я решил его разобрать, поковыряться. Мысль была такая - так как выходов 5, можно разные выходы модить по своему, и слушать как это влияет на звук.



Внутри все грустно:



1) Сигнал успевает пройти аж через 3 операционника, и только потом попадает на 4 транзистора (видимо биполярные комплементарные пары, не проверял).



2) Ужас! На входе и выходе сигнала организован фильтр ВЧ на керамических конденсаторах Емкость 120 пФ.



Питание от 12ти вольтового БП мощностью 150 мА. Хотя это конечно нормально для такого бюджетного устройства.



-----------------------------------------------------------------------------------



Фильтр из керамических кондеров конечно сразу отправился на свалку. С входа, и с первых двух выходов.



Второй операционник выпаял и поставил кроватку с напаянными резисторами, для перевода в класс А. Воткнул OPA 627.



Заменил несколько конденсаторов в питании на полипропилен.



Заменил маленькие электролиты емкостью 10 мкФ на Ничикон Голд емкостью 22 мкФ. Честно говоря не понял точно за что они отвечают, возможно борются с постоянкой на выходе...



-----------------------------------------------------------------------------------



Слушал с Аудиотехникой ES7.



До мода усилок играл даже более безжизненно чем встроенный ушной выход E-MU 0404 USB.



После мода второй выход, где установлен OPA 627 играет получше встроенного в E-MU усилка. Более контролируемый бас. Чуть больше жизни. Хотя серединка малость провалена. Меньше грязи на НЧ чем до мода, и лучше ВЧ.



Первый выход, где остался старый операционник, но выпаяны керамические кондеры звучит наверное примерно на уровне усилка E-MU, но немножко по другому.

[ringer 16]

Наверное какую то мораль басне подвести надо



Если у вас еще нет усилителя то... НЕ покупайте этот хлам



Если у вас уже он есть, то стоит как минимум выбросить керамические конденсаторы.

[invasion 9]

Наверное какую то мораль басне подвести надо



Если у вас еще нет усилителя то... НЕ покупайте этот хлам

предполагаю, что под MBQuart 450 не очень. а так для не ярких наушников где-нибудь до 5-6 т.руб вполне сгодится. на хоботе у sve! это любимый усилитель, по его мнению звучит на уровне дорогих усилителей. и на этом же усилителе его наушники Филипс рвут все топовые бренды. типа, его филипки звучат наиболее натурально, а наушники других фирм звучат с "окраской".

[Lorenzo 5]

и на этом же усилителе его наушники Филипс рвут все топовые бренды. типа, его филипки звучат наиболее натурально, а наушники других фирм звучат с "окраской".

А что у него за модель?

[invasion 9]

А что у него за модель?



хвалит обычно Филипс 2700 и 895. 895 мне поначалу тоже нравились, но когда я сравнил их с Баерами дт880 2003 года, то филипки были порваны на британский флаг, что по басам, что по остальному диапазону. но другим он обычно советует покупать Филипс 2700, типа соотношение цена/звук запредельное....



Филипс выпускает много достойных моделей...

http://forum.ixbt.com/topic.cgi?id=12:51932-121#4041



[ringer 16]

Наверное какую то мораль басне подвести надо



Если у вас еще нет усилителя то... НЕ покупайте этот хлам

предполагаю, что под MBQuart 450 не очень. а так для не ярких наушников где-нибудь до 5-6 т.руб вполне сгодится. на хоботе у sve! это любимый усилитель, по его мнению звучит на уровне дорогих усилителей. и на этом же усилителе его наушники Филипс рвут все топовые бренды. типа, его филипки звучат наиболее натурально, а наушники других фирм звучат с "окраской".

Он скорее наоборот под яркие дешевые уши подойдет, потому что фильтром ВЧ диапазон душится.



Слушал с Аудиотехникой ES7. С Квартами не слушал, у них сейчас нет штекера, к клемам зажимами подключаю ) С ними бы больше нюансов услышал и рассказал.

Звучит конечно далеко не на уровне дорогих усилков Особенно керамические кондеры в цепи сигнала это Такого даже на звуковых платах не видел, а тут специализированный усилитель

[LevZ 32]

Audio-Technica AT-HA5000

В этой схеме реализован типичный подход - за счёт огромного усиления с помощью глубокой ОООС минимизировать искажения тракта.

"Тяни-толкай" на транзисторах Q9, Q10 лишний, т.к. с предыдущего усилителя напряжения, транзистора Q5, вполне можно взять 15-20 мА для управления выходными транзисторами(перезаряд входной ёмкости выходных полевиков), ведь выходной ток входного ДУ никак не меньше 1 мА.

Выходной ток входного ДУ на нагрузочных резисторах R4, R7 преобразуется в напряжение, а, затем, это напряжение по весьма нелинейному закону в биполярных транзисторах Q1, Q5 преобразуется в ток(биполярные транзисторы управляются током, например, схема с ОБ, управляемая током имеет высокую линейность).

Каскад усилителя напряжения на транзисторе Q5, при максимальном размахе напряжения на нём, может иметь к.н.и. до 25% засчёт эффекта Эрли(модуляции параметров транзистора изменяющимся напряжением на нём). Желательно применять каскод ОЭ-ОБ.

Со стабилизацией тока покоя выходного каскада вообще непонятки? Сначала стабилизируется ток покоя каскада на биполярных транзисторах с помощью термозависимого источника напряжения на транзисторе Q8, а, затем, напряжение на резисторе R22, определяемое током покоя вышеупомянутого каскада, стабилизирует ток покоя уже выходного каскада на полевых транзисторах. Налицо два типа нелинейности в точке перехода режима АВ.

Достоинством схемы является полная гальваника от входа до выхода, что даёт правильное воспроизведение звуковых формант.

Но, скорее всего, при работе с этим усилителем можно забыть о микродинамике, например, в композиции The Beatles " I Saw Her Standing There" можно будет не услышать эхо, идущее как бэк-вокал в левом канале от голоса и голосов в припеве из правого канала, а, также, эха, опять же как бэк-вокала, от инструментов из самого же левого канала.

[Mescalito 52]

Но, скорее всего, при работе с этим усилителем можно забыть о микродинамике, например, в композиции The Beatles " I Saw Her Standing There" можно будет не услышать эхо, идущее как бэк-вокал в левом канале от голоса и голосов в припеве из правого канала, а, также, эха, опять же как бэк-вокала, от инструментов из самого же левого канала.

вот ужас. Сейчас послушал на ATH-ES10 от встроенной аудиокарты какого то древнего компа (AC'97 100%) и слышу эхо в левом канале. Какой же наверно дерьмовый усилитель ATH-HA5000, что играет хуже встроенного в материнку

[Fireblade 951]

Mescalito у людей в возрасте эхо может пропасть к сожалению

[Cox. 27]

Сейчас послушал на ATH-ES10 от встроенной аудиокарты какого то древнего компа (AC'97 100%)

у вас даже такое ещё есть? специально тестировали

хотя эхо думаю и на патифоне будет. и на касетнике. Наверное имелось ввиду нечто другое

[Mescalito 52]

Cox., на работе такое Я кстати этот трек слушал с ютюба, там более менее приличное качество, не флак конечно, но слышно все равно. На нормальной системе будет лучше слышно, я уверен на 100%, но то что с HA5000 не будет эха - это просто бред

[invasion 9]

Он скорее наоборот под яркие дешевые уши подойдет, потому что фильтром ВЧ диапазон душится.

кому как... по памяти тот же эму0404усб звучит чище.

[ringer 16]

Он скорее наоборот под яркие дешевые уши подойдет, потому что фильтром ВЧ диапазон душится.

кому как... по памяти тот же эму0404усб звучит чище.

Ага, так и есть )) Особенно на басе очень грязный звук был. После мода стал получше эмушного.

[X-Man 0]

Cox., на работе такое Я кстати этот трек слушал с ютюба, там более менее приличное качество, не флак конечно, но слышно все равно. На нормальной системе будет лучше слышно, я уверен на 100%, но то что с HA5000 не будет эха - это просто бред

Речь о микродинамике.

[Mescalito 52]

Речь о микродинамике.

ну и?

[ringer 16]

Наткнулся на очень похожий на ZCA Хьюстона проект, но только меньшей мощностью, для наушников.

http://gilmore2.chem.northwestern.edu/p ... e1_prj.htm



Будут ли они звучать похоже и на одном уровне?





[8street 393]

ringer

Звучать будут похоже, однотакт как никак. Но Хьюстон получше будет, имхо. Слышал, что 2sk1058 для звука очень хороший транзистор. А про IRF513 ничего сказать не могу.

[ringer 16]

ringer

Звучать будут похоже, однотакт как никак. Но Хьюстон получше будет, имхо. Слышал, что 2sk1058 для звука очень хороший транзистор. А про IRF513 ничего сказать не могу.

А эти полевики разного типа? Не взаимозаменяемые?

[steel_monkey 99]

На мой вслух - полная ерунда. Наш "Семигор" подобного плана намного лучше. Еще в схеме косяк - пульсации питания лезут на вход с очень малым ослаблением.

Хотя сейчас у меня тоже повторитель на полевике, но это BSP129, для него другие режимы.

[8street 393]

steel_monkey

Только, чтобы собрать Семигор на такую мощность, требуется еще больше усилий и затрат. Вот посмотрите, в основу его лег наушниковый ус (а может и наоборот), обратите внимание на размер. http://semigor2.narod.ru/Classa3.html

Я примерно траты прикидывал, тысяч на 30 выйдет, если с нуля все заказывать.



ringer

Даташиты надо смотреть. Если параметры примерно одинаковы, то можно попробовать.

[steel_monkey 99]

Вопрос в том, какая мощность нужна? Для наушников повторитель довольно простой и небольшой.

Про усилитель с ОИ ничего не скажу. Разве что гармоник там будет мноого.

[80000 0]

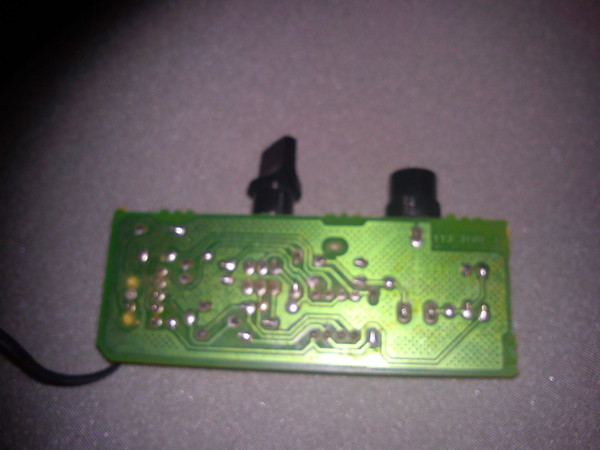

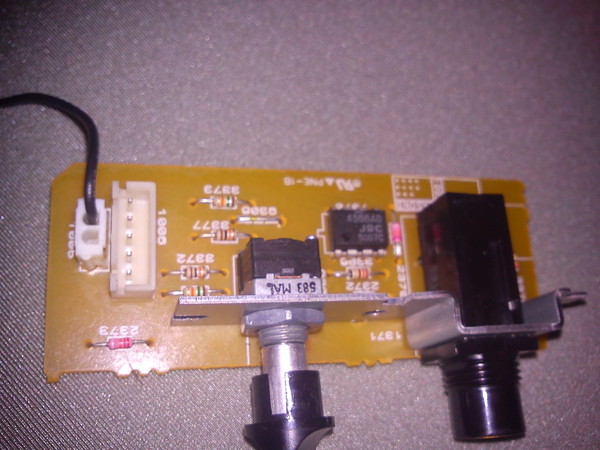

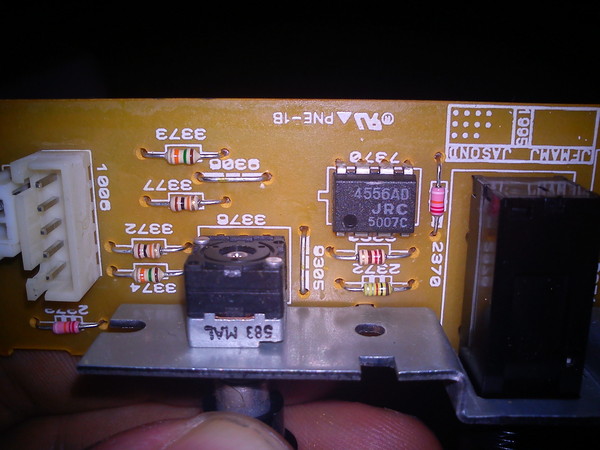

Господа помогите ламеру. Из старого CD плеера marantz выковорил плату с выходом на наушники, вот так она выглядит:





я правильно понимаю, что это и есть усилитель?



Можно ли по фотке тогда определить к каим ножкам подводить питание а к каким сигнал?

[Fireblade 951]

Да это усилитель и определить что куда тоже легко фото только нужно четче стороны с проводниками. Только все равно придется собрать простенький блок питания.
