Схемотехника усилителей для наушников.

Опубликовано 16 января, 201214 г

И не забудте поставить регулятор громкости 50-100к.Если будет ALPS,можно без сеточного резстора.

Тракт 1 Нетбук, Matrix mini i (2014 )- Beyerdynamic A1 (clone )-Beyerdinamic DT770-250ohm.

Тракт 2: Нетбук, Audio GD NFB 15.32- Denon AH-D2000.

Тракт 3: HP Pavilion G6, Audio GD NFB 15.32 (TCXO)- Audio-Techniсa ATH-AD700.

Портатив: XUELIN IHIFI 770 - Beyerdynamic DT1350,

Hidizs Ap100 - Audio-Techniсa ESW 9,Ostry KC06A

Xduoo X2-Beyerdynamic DX120 ie, Beyerdynamic DTX101ie, Ritmix 508, Koss Porta Pro.

Опубликовано 17 января, 201214 г

Всем привет! :drinks:

Решил сделать для своего усилителя на вход аттенюатор на дискретных резисторах.

Вопрос по входному сопротивлению усилителя (от выбора его значения зависит подбор резисторов).

Где-то читал, что чем меньше входное сопротивление, тем лучше (те же 10 кОм), но посмотрел параметры многих уважаемых производителей (интегральники и предусилители) - большинство имеет вх. сопротивление около 47 кОм или 23 кОм, в частности у моего интегральника в стереосистеме 23.7 кОм.

Вот сижу в раздумьях - на каком значении лучше остановиться? :stopit:

Заранее благодарен.

C уважением SergAl.

Опубликовано 18 января, 201214 г

Автор

Сетка первой лампы должна быть заземлена через резистор несколько сот кОм, 22к это недостаточно.

SergAl

Международный стандарт входного сопротивления любого устройства – 47кОм. Все остальное от лукавого.

Истине нужно несколько слов, демагогия требует библиотек.

LabAT

Laconic Lunch Box II HA-06, Lehmann - Samespayal, M^3 AMB - Samespayal, LabAT PR 02Lux

Maya44, DAC Matrix-mini

Audio-Technica: A900, AD700, AD900, AD1000

AKG: K24P, K514, K530LTD, K601

Grado: SR325i

Sennheiser: HD595, HD650

MB Quart: QP400, QP805HS

Beyerdynamic: DT880 (2005)

Creative: AURVANA LIVE!

Fostex: T-50 RP

Cresyn: CS-HP700 (Red)

Pioneer: M10R

Koss: The Plug, PortaPro

ТДС-5, ТДС-5М, ТДС-7

Fischer Audio: FA-002, FA-003, FA-004, FA-005, Oldskool'70s, Titan, Hyperion, Silver Bullet

Опубликовано 18 января, 201214 г

Обычно в современных ламповых конструкциях ставят по входу 100кил.(раньше ставили от 470к-1мом.)кто-то считает,что 100ком.убивает динамику и ставят 50ком.Вообщем, для каменных конструкций ставят 22-50ком.для ламповых 100ком.

Тракт 1 Нетбук, Matrix mini i (2014 )- Beyerdynamic A1 (clone )-Beyerdinamic DT770-250ohm.

Тракт 2: Нетбук, Audio GD NFB 15.32- Denon AH-D2000.

Тракт 3: HP Pavilion G6, Audio GD NFB 15.32 (TCXO)- Audio-Techniсa ATH-AD700.

Портатив: XUELIN IHIFI 770 - Beyerdynamic DT1350,

Hidizs Ap100 - Audio-Techniсa ESW 9,Ostry KC06A

Xduoo X2-Beyerdynamic DX120 ie, Beyerdynamic DTX101ie, Ritmix 508, Koss Porta Pro.

Опубликовано 18 января, 201214 г

Номинал сеточного резистора зависит от выходного сопротивления источника,

обычно ставят в 10 раз больше чем это самое выходное сопротивление.

Если иметь дело с обычными серийными устройствами - сд проигрыватели, цапы, звуковухи,

то 47кОм действительно стандарт. Если источник, к примеру, с ламповым выходом, то

может быть и значительно большее сопротивление.

Но чем больше номинал сеточного резистора, тем сильнее влияние кабелей на звук, а так же

больше ловятся помехи.

Yamaha da202 - low pass filter - Grimshaw a1 - hd800, dt990vintage

Опубликовано 18 января, 201214 г

Автор

Это верно, поэтому всегда следует поступать компромиссным путем. В транзисторных на входе не ниже 20 кОм, а для ламповых не ниже 100 кОм.

Истине нужно несколько слов, демагогия требует библиотек.

LabAT

Laconic Lunch Box II HA-06, Lehmann - Samespayal, M^3 AMB - Samespayal, LabAT PR 02Lux

Maya44, DAC Matrix-mini

Audio-Technica: A900, AD700, AD900, AD1000

AKG: K24P, K514, K530LTD, K601

Grado: SR325i

Sennheiser: HD595, HD650

MB Quart: QP400, QP805HS

Beyerdynamic: DT880 (2005)

Creative: AURVANA LIVE!

Fostex: T-50 RP

Cresyn: CS-HP700 (Red)

Pioneer: M10R

Koss: The Plug, PortaPro

ТДС-5, ТДС-5М, ТДС-7

Fischer Audio: FA-002, FA-003, FA-004, FA-005, Oldskool'70s, Titan, Hyperion, Silver Bullet

Опубликовано 18 января, 201214 г

Всем спасибо! :drinks:

Усилитель у меня транзисторный.

Из того, что есть, подобрал резисторы под входное сопротивление 46.8 кОм и 23.7 кОм.

Наверное соберу оба варианта - посмотрю, что больше понравится.

C уважением SergAl.

Опубликовано 8 февраля, 201214 г

Ребят, посоветуйте усилок (DIY проэкт) для винтажный баеров 880-х.

Желательно что то лучше чем Семигор. Можно ламповое. А?

LabAT, а можно ли получить рисунок платы под ваш вариант Лехмана? Есть желание повторить.

Sony MDR-CD3000, HD700, ProAc Studio 1

Cлушаю: AT W5000, SRH1840, nuforce ha-200

Опубликовано 15 мая, 201214 г

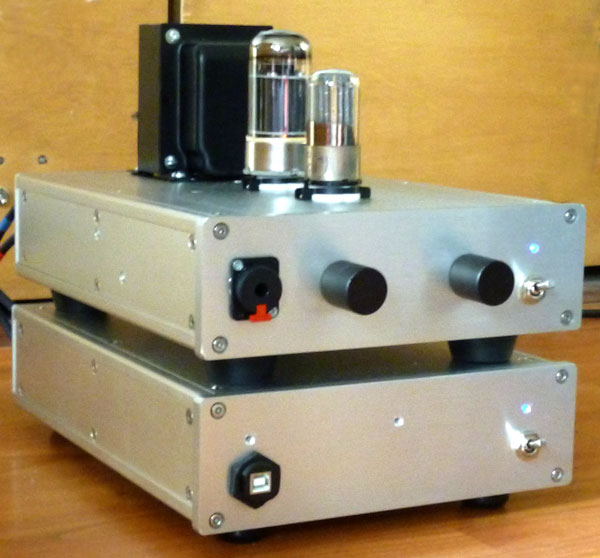

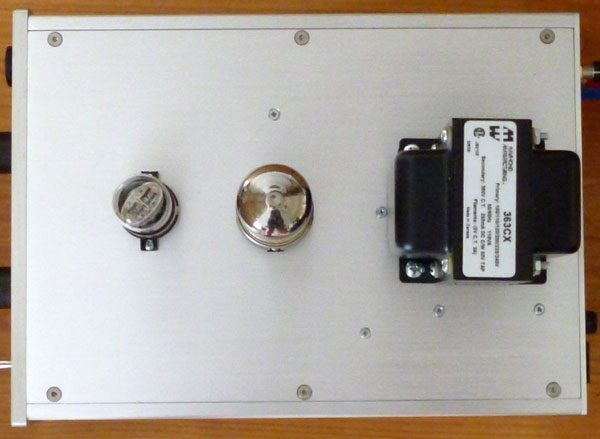

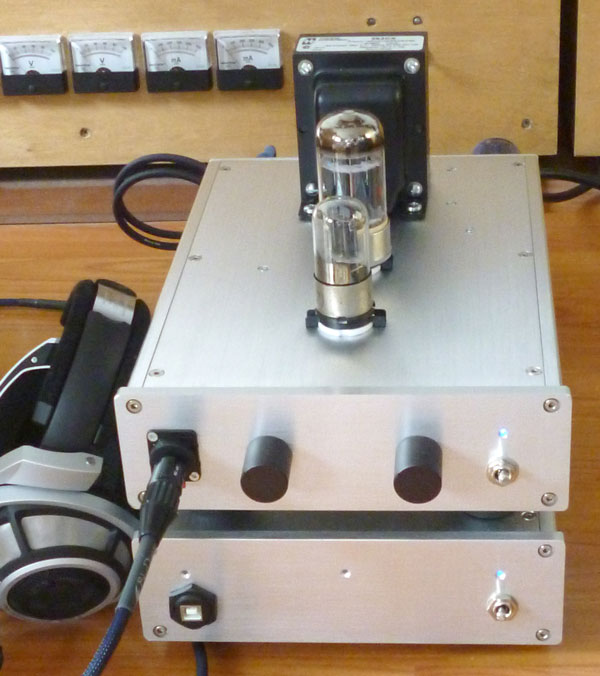

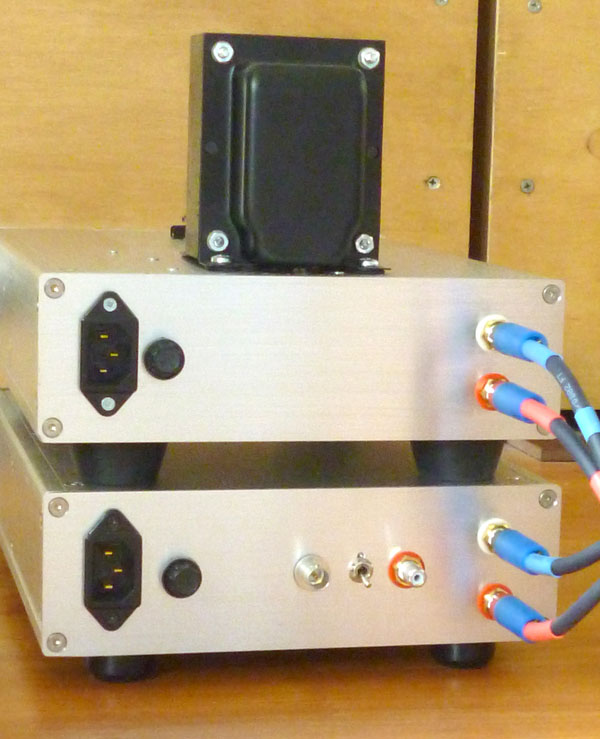

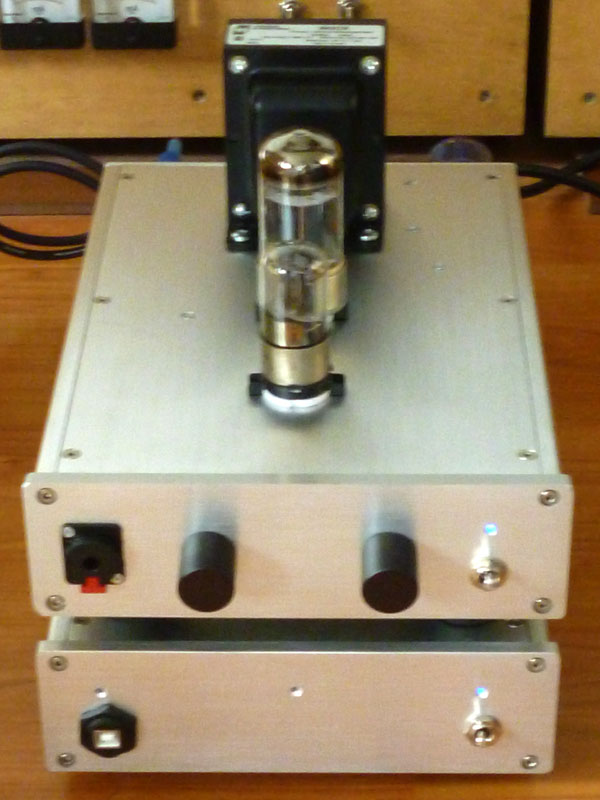

Как-то в этой ветке я публиковал схему лампового усилителя для высокоомных наушников.

От различных проектов у меня осталось пара немного "побитых" алюминиевых корпусов. Вот, на майских праздниках сваял такой "прикроватно-тумбочный" вариант.

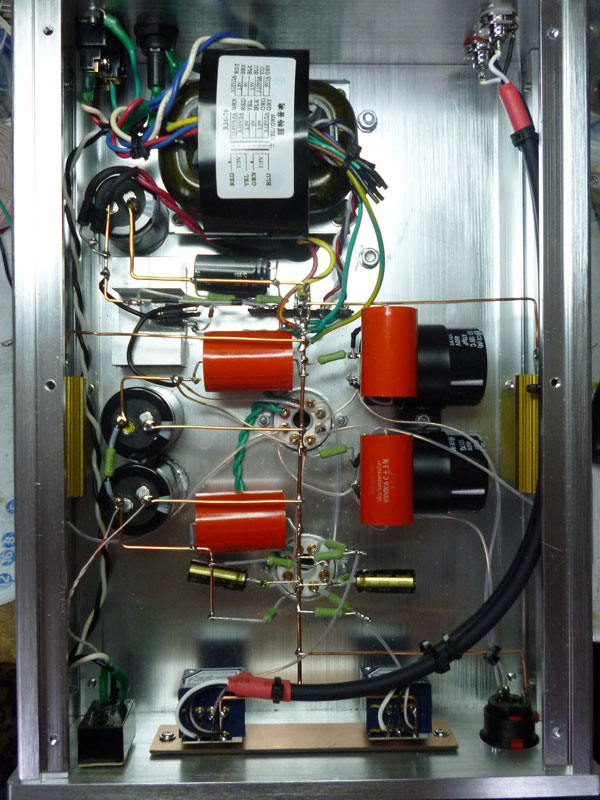

Два блока. Первый -- усилитель для наушников, по "той самой" схеме, лампы 6080 RCA и 6Н8С МЭЛЗ 1956 года. Второй -- ЦАП (AK4393), выход - пассивный, на трансформаторах + USB конвертор на чипе Tenor. Конвертор и ЦАП могут работать как вместе, так и раздельно. Макс. поддерживаемый формат 24/96. Получилось весьма интересно, слушаю и радуюсь. :good:

Назвал систему -- Victor's Light Voice

Делайте проще, усложнить всегда успеем.

Audeze LCD-3, Stax SR-404 Signature, AKM4499EQ DSD USB DAC, Apple Mac Mini i7+ Linear PS, ZEN Silver Monster Amp, 7N7+7C5 Transformer-coupled LCR Phonostage, Sylvania 6AG7+4300B PP Power Amp, Njoe Troeb CD Transport, Goldring/Lenco G-99 Vinyl Table with SME M2-12R Tonearm, Very High Purity Copper cables, Seas Thor Transmission Line 2-way Speakers

Мой блог https://www.easytubeamp.ru

Опубликовано 15 мая, 201214 г

victorvvo

Классно получилось :good: Нравится :good:

Риалтек -> AKG K550

Опубликовано 15 мая, 201214 г

Снимаю шляпу!Круто.ну очень круто.А второй ALPS чего регулирует? Раздельно по каналам? А два транса?Раздельно анод и накал.Ссылку на трансы не скините?Вот только ламповые панельки,на мой вкус, утопить пониже в корпус.А в остальном фирма,не придраться.

Тракт 1 Нетбук, Matrix mini i (2014 )- Beyerdynamic A1 (clone )-Beyerdinamic DT770-250ohm.

Тракт 2: Нетбук, Audio GD NFB 15.32- Denon AH-D2000.

Тракт 3: HP Pavilion G6, Audio GD NFB 15.32 (TCXO)- Audio-Techniсa ATH-AD700.

Портатив: XUELIN IHIFI 770 - Beyerdynamic DT1350,

Hidizs Ap100 - Audio-Techniсa ESW 9,Ostry KC06A

Xduoo X2-Beyerdynamic DX120 ie, Beyerdynamic DTX101ie, Ritmix 508, Koss Porta Pro.

Опубликовано 15 мая, 201214 г

Уровни левого и правого каналов регулируются отдельно. Alps в каждом из каналов сдвоенные (за неимением одинарных ), соединены параллельно.

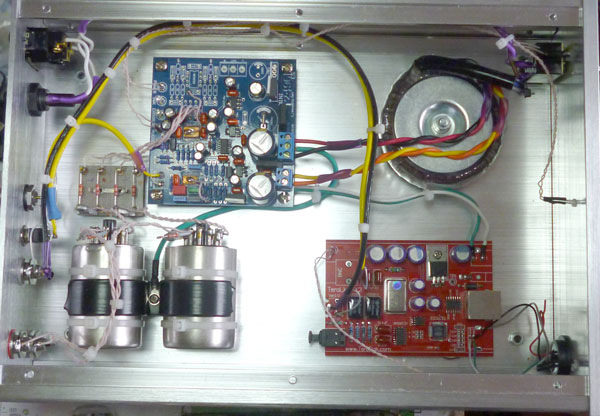

Трансы на выходе ЦАП от микшерского пульта 70-х годов -- Western Electric. Это самые дорогие детали во всей конструкции

В принципе, подойдут любые 600+600:600 ом, с перегрузочной способностью + 15...20 dB. Из серийно выпускаемых - Jensen, так называемые "трансформаторные преобразователи балансного сигнала в небалансный"

Делайте проще, усложнить всегда успеем.

Audeze LCD-3, Stax SR-404 Signature, AKM4499EQ DSD USB DAC, Apple Mac Mini i7+ Linear PS, ZEN Silver Monster Amp, 7N7+7C5 Transformer-coupled LCR Phonostage, Sylvania 6AG7+4300B PP Power Amp, Njoe Troeb CD Transport, Goldring/Lenco G-99 Vinyl Table with SME M2-12R Tonearm, Very High Purity Copper cables, Seas Thor Transmission Line 2-way Speakers

Мой блог https://www.easytubeamp.ru

Опубликовано 15 мая, 201214 г

Катодные резисторы 2ком?сильно греются?охлаждаете корпусом шасси?

Тракт 1 Нетбук, Matrix mini i (2014 )- Beyerdynamic A1 (clone )-Beyerdinamic DT770-250ohm.

Тракт 2: Нетбук, Audio GD NFB 15.32- Denon AH-D2000.

Тракт 3: HP Pavilion G6, Audio GD NFB 15.32 (TCXO)- Audio-Techniсa ATH-AD700.

Портатив: XUELIN IHIFI 770 - Beyerdynamic DT1350,

Hidizs Ap100 - Audio-Techniсa ESW 9,Ostry KC06A

Xduoo X2-Beyerdynamic DX120 ie, Beyerdynamic DTX101ie, Ritmix 508, Koss Porta Pro.

Опубликовано 15 мая, 201214 г

Да, резисторы довольно таки горячие. В целом, после 24-часов работы, усилитель ощущается как "теплый".

И еще, по ранее опубликованной схеме -- там есть ошибка, стабилитрон в фильтре питания включен неправильно. Работать будет, а фильтровать - нет :smile1:

Делайте проще, усложнить всегда успеем.

Audeze LCD-3, Stax SR-404 Signature, AKM4499EQ DSD USB DAC, Apple Mac Mini i7+ Linear PS, ZEN Silver Monster Amp, 7N7+7C5 Transformer-coupled LCR Phonostage, Sylvania 6AG7+4300B PP Power Amp, Njoe Troeb CD Transport, Goldring/Lenco G-99 Vinyl Table with SME M2-12R Tonearm, Very High Purity Copper cables, Seas Thor Transmission Line 2-way Speakers

Мой блог https://www.easytubeamp.ru

Опубликовано 15 мая, 201214 г

victorvvo

:good: крутяк! и корпуса хорошие

только вот в чем смысл был делать поканальное регулирование громкости? :think:

Опубликовано 15 мая, 201214 г

думаю, чтоб невелировать разброс параметров лам по усилению.Видимо когда на выходе стоят 800е это актуально.

Тракт 1 Нетбук, Matrix mini i (2014 )- Beyerdynamic A1 (clone )-Beyerdinamic DT770-250ohm.

Тракт 2: Нетбук, Audio GD NFB 15.32- Denon AH-D2000.

Тракт 3: HP Pavilion G6, Audio GD NFB 15.32 (TCXO)- Audio-Techniсa ATH-AD700.

Портатив: XUELIN IHIFI 770 - Beyerdynamic DT1350,

Hidizs Ap100 - Audio-Techniсa ESW 9,Ostry KC06A

Xduoo X2-Beyerdynamic DX120 ie, Beyerdynamic DTX101ie, Ritmix 508, Koss Porta Pro.

Опубликовано 11 июня, 201214 г

Подскажите качественную схему усилителя для beyerdynamic dt 990 pro. Спасибо.

Опубликовано 11 июня, 201214 г

250 Ом ? Схема качественного лампового усилителя есть в этой ветке.

Делайте проще, усложнить всегда успеем.

Audeze LCD-3, Stax SR-404 Signature, AKM4499EQ DSD USB DAC, Apple Mac Mini i7+ Linear PS, ZEN Silver Monster Amp, 7N7+7C5 Transformer-coupled LCR Phonostage, Sylvania 6AG7+4300B PP Power Amp, Njoe Troeb CD Transport, Goldring/Lenco G-99 Vinyl Table with SME M2-12R Tonearm, Very High Purity Copper cables, Seas Thor Transmission Line 2-way Speakers

Мой блог https://www.easytubeamp.ru

Опубликовано 11 июня, 201214 г

victorvvo

Ветка большая тыкните носом. Только чтобы качественней Laconic Lunch Box Pro.

Опубликовано 11 июня, 201214 г

victorvvo, получилось смачно! Жаль что я мало в этом понимаю, но кое какой опыт имеется. А какова примерная сумма всех компонентов, если не сложно?

Home: Not Balanced: Dell Precision 5530 Max spec + Bowers & Wilkins PX7

Balanced: Sony NW-WM1A+ Empire Ears Legend X

Outdoor: Samsung Galaxy S10 5G + PX7

Были наушники:

MB Quart 250, Audio-technica ATH-A500, Fostex T50mk-1, Sennheiser HD25II, Pioneer HDJ-2000, Sony MDR-F1, Sennheiser HD650, Sony MDR-XB700, MDR-V900HD, TDK BA100, Ultrasone PRO 550+Moon-audio blue dragon V3 Rhodium plugs, GMP 250 again, Audio-technica CK90proMKii, Sennheiser MX 270, ATH-A1000X (самая неудачная покупка), AKG K319, Denon D600, Beyerdynamic DTX501p, DT990Pro, AKG K712+Oyaide HPC-X62, HiSoundAudio Paa-1 Pro, HD239 сдал обратно, JVC HA-FXH30, Pioneer HRM-7, Audio-technica ATH-A500x, Fostex T40mk-3, Monoprice M1060, JHA Layla v.1, Ultrasone Zino, Final Audio Design Piano Forte X-G, Campfireaudio Vega, Bose QuietComfort 20, Dita Truth Silver + Shure SE846 clear, Pioneer HDJ-X10 + StefanAudioArt Endorphin 4.4mm.

Были источники: Cowon D2, X-Fi Express сard 54, SEW980, Sony NWZ-B143F, Teclast T51, Sony PCM-M10, Surface book pro 4, Blackberry DTEK50.

Были усилители: Laconic HA06pro, Meier Audio Corda Swing, Practical Devices XM4 (AD8066), Headstage Arrow 4T, HP Probook 5330m(beatsaudio)

Не используются:Sony MDR-XB40ex, Pilot pro - Sony Vaio FW44MR + Сreative X-Fi express card 34, KLOTZ 13RA Reference Line - Laconic TLM07 Blue custom made - силовой кабель Horus Audio Dragon Series «White Crystal» Standard Model One

Опубликовано 11 июня, 201214 г

это к victorvvo,он спец по схемотехнике.

Тракт 1 Нетбук, Matrix mini i (2014 )- Beyerdynamic A1 (clone )-Beyerdinamic DT770-250ohm.

Тракт 2: Нетбук, Audio GD NFB 15.32- Denon AH-D2000.

Тракт 3: HP Pavilion G6, Audio GD NFB 15.32 (TCXO)- Audio-Techniсa ATH-AD700.

Портатив: XUELIN IHIFI 770 - Beyerdynamic DT1350,

Hidizs Ap100 - Audio-Techniсa ESW 9,Ostry KC06A

Xduoo X2-Beyerdynamic DX120 ie, Beyerdynamic DTX101ie, Ritmix 508, Koss Porta Pro.

Опубликовано 12 июня, 201214 г

Тема умерла что ли?

Опубликовано 12 июня, 201214 г

Minzurka.пошарте здесь ( http://gilmore2.chem.northwestern.edu/u ... php?fnum=3)

Тракт 1 Нетбук, Matrix mini i (2014 )- Beyerdynamic A1 (clone )-Beyerdinamic DT770-250ohm.

Тракт 2: Нетбук, Audio GD NFB 15.32- Denon AH-D2000.

Тракт 3: HP Pavilion G6, Audio GD NFB 15.32 (TCXO)- Audio-Techniсa ATH-AD700.

Портатив: XUELIN IHIFI 770 - Beyerdynamic DT1350,

Hidizs Ap100 - Audio-Techniсa ESW 9,Ostry KC06A

Xduoo X2-Beyerdynamic DX120 ie, Beyerdynamic DTX101ie, Ritmix 508, Koss Porta Pro.

Опубликовано 12 июня, 201214 г

elaptev

Я на польском не понимаю.

Опубликовано 12 июня, 201214 г

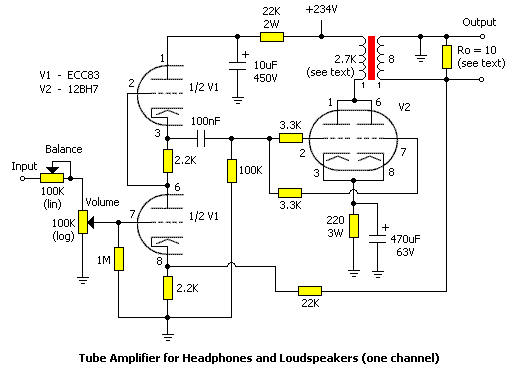

попрбуйте эту

Тракт 1 Нетбук, Matrix mini i (2014 )- Beyerdynamic A1 (clone )-Beyerdinamic DT770-250ohm.

Тракт 2: Нетбук, Audio GD NFB 15.32- Denon AH-D2000.

Тракт 3: HP Pavilion G6, Audio GD NFB 15.32 (TCXO)- Audio-Techniсa ATH-AD700.

Портатив: XUELIN IHIFI 770 - Beyerdynamic DT1350,

Hidizs Ap100 - Audio-Techniсa ESW 9,Ostry KC06A

Xduoo X2-Beyerdynamic DX120 ie, Beyerdynamic DTX101ie, Ritmix 508, Koss Porta Pro.
