Схемотехника усилителей для наушников.

Опубликовано 12 июня, 201214 г

elaptev

Спасибо наверно попробую собрать Darkvoice. Сколько могут стать по цене все компаненты, более мение приличные?

Опубликовано 12 июня, 201214 г

посчитайте сами,откуда нам знать по чем вы купите резисторы,кондеры и лампы?

Тракт 1 Нетбук, Matrix mini i (2014 )- Beyerdynamic A1 (clone )-Beyerdinamic DT770-250ohm.

Тракт 2: Нетбук, Audio GD NFB 15.32- Denon AH-D2000.

Тракт 3: HP Pavilion G6, Audio GD NFB 15.32 (TCXO)- Audio-Techniсa ATH-AD700.

Портатив: XUELIN IHIFI 770 - Beyerdynamic DT1350,

Hidizs Ap100 - Audio-Techniсa ESW 9,Ostry KC06A

Xduoo X2-Beyerdynamic DX120 ie, Beyerdynamic DTX101ie, Ritmix 508, Koss Porta Pro.

Опубликовано 14 июня, 201214 г

Мне настоятельно мои земляки рекомендуют вот эту схему под мои наушники, что можете сказать вы?

Опубликовано 14 июня, 201214 г

Мне настоятельно мои земляки рекомендуют вот эту схему под мои наушники, что можете сказать вы?

А выходные трансы где брать? :smile83:

"Прямо или косвенно, но все вопросы, связанные со звуком, должны решаться ухом как органом слуха: оспаривать заключения, которые даются ухом уже не приходится" лорд Рэлей (Дж. У. Стретт)

Моя компактная система:

дома: комп => DAC for Grado GS1000 (Фламенко-РСМ63-J -"Peter Gunn"-BUF03 => AMP for Grado GS1000 (SE на 5687) => Grado GS1000 / Beyerdynamic DT911 (recab "GRADO Extension Cable")

на работе:комп => DAC - Lynx 27v2 (РСМ 63Р-К)/ PARASOUND D/AC-1000 (РСМ 63Р-К)(global mod) => AMP DarkVoise 336SE (mod) => Audio-Technica ATH-AD2000 / Beyerdynamic DT990

Опубликовано 14 июня, 201214 г

Не изобретайте велосипед,собирайте то,что уже проверено и одобрено.

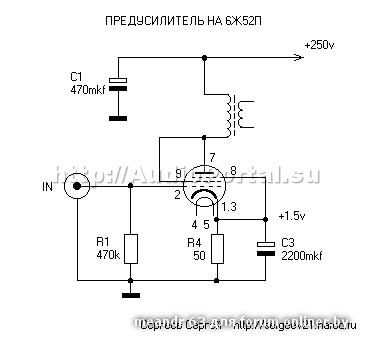

В вашей схеме под большим сомнением 6ж52п,да и данные на трансформатор отсудствуют.Если раньше трансы не мотали,лучше не связываться,а то к тому времени,когда научитесь их мотать ,можно уже и слух потерять.

Тракт 1 Нетбук, Matrix mini i (2014 )- Beyerdynamic A1 (clone )-Beyerdinamic DT770-250ohm.

Тракт 2: Нетбук, Audio GD NFB 15.32- Denon AH-D2000.

Тракт 3: HP Pavilion G6, Audio GD NFB 15.32 (TCXO)- Audio-Techniсa ATH-AD700.

Портатив: XUELIN IHIFI 770 - Beyerdynamic DT1350,

Hidizs Ap100 - Audio-Techniсa ESW 9,Ostry KC06A

Xduoo X2-Beyerdynamic DX120 ie, Beyerdynamic DTX101ie, Ritmix 508, Koss Porta Pro.

Опубликовано 14 июня, 201214 г

Все больше склоняюсь довести просто свой усилитель до ума. Или собрать ланчбокс?

Опубликовано 14 июня, 201214 г

Посоветуйте усилитель для байеров DT 990 PRO (250Ohm), один ламповый и второй транзисторный, маленький (относительно) и не прожорливый, что бы носить с собой в портфеле.

Пока, насчет лампового, думаю о вот таком, как во вложении. Еще как вариант рассматриваю FineVoice, предложенный victorvvo на 129той странице этой темы.

Источником будет служить выход на ушки ноута, а во втором случае - iPod. Стиль музыки - самый разный, от попсы и рэпа до неоклассики и death metal'а. Посоветуйте чего пожалуйста .

Транзисторный - хожу с FiiO E5, но если эта малютка что-то усиливает, то я - балерина

Опубликовано 14 июня, 201214 г

Хорошая проверення схема,задержку анодного питания можно убрать,не те напряжения и токи,чтоб так страховаться.

Тракт 1 Нетбук, Matrix mini i (2014 )- Beyerdynamic A1 (clone )-Beyerdinamic DT770-250ohm.

Тракт 2: Нетбук, Audio GD NFB 15.32- Denon AH-D2000.

Тракт 3: HP Pavilion G6, Audio GD NFB 15.32 (TCXO)- Audio-Techniсa ATH-AD700.

Портатив: XUELIN IHIFI 770 - Beyerdynamic DT1350,

Hidizs Ap100 - Audio-Techniсa ESW 9,Ostry KC06A

Xduoo X2-Beyerdynamic DX120 ie, Beyerdynamic DTX101ie, Ritmix 508, Koss Porta Pro.

Опубликовано 14 июня, 201214 г

Хорошая проверення схема,задержку анодного питания можно убрать,не те напряжения и токи,чтоб так страховаться.

лучше ланчбокса?

Опубликовано 14 июня, 201214 г

Хорошая проверення схема,задержку анодного питания можно убрать,не те напряжения и токи,чтоб так страховаться.

Я думаю всетаки оставить задержку, чего уж. Лучше подстрахуюсь, не хочу опять далеко ехать за этими лампами. А вот трансформатор собрать будет проблемка. Но лампы я уже взял, вот, рядом лежат, 70го года девочки. Морально готовлюсь Где по этой схеме можно полезной информации прочесть?

И что скажете насчет переносного усилка?

Опубликовано 14 июня, 201214 г

ASPCartman

вот инфа http://musicangel.ru/mess165.htm я тоже хочу его собрать.

Опубликовано 15 июня, 201214 г

Хорошая проверення схема,задержку анодного питания можно убрать,не те напряжения и токи,чтоб так страховаться.

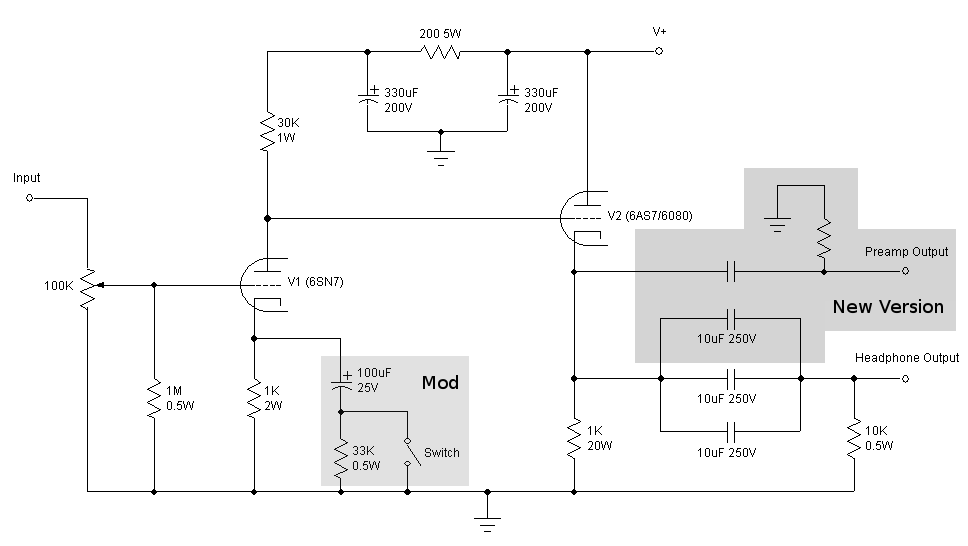

Я почитал описание к ней - ее делали для наушников с импедансом в 32Ohm. У меня - 250Ohm. Хотелось бы из них выжать максимум, как ее модифицировать? Или она не подойдет?

Опубликовано 15 июня, 201214 г

ASPCartman

Для 250 подойдет лучше чем для 32.

Риалтек -> AKG K550

Опубликовано 15 июня, 201214 г

Присоединяюсь к ringer,любой ламповый безтрансформаторный лучше работает на высокоомную нагрузку.А 30-50 ом компромис.

Тракт 1 Нетбук, Matrix mini i (2014 )- Beyerdynamic A1 (clone )-Beyerdinamic DT770-250ohm.

Тракт 2: Нетбук, Audio GD NFB 15.32- Denon AH-D2000.

Тракт 3: HP Pavilion G6, Audio GD NFB 15.32 (TCXO)- Audio-Techniсa ATH-AD700.

Портатив: XUELIN IHIFI 770 - Beyerdynamic DT1350,

Hidizs Ap100 - Audio-Techniсa ESW 9,Ostry KC06A

Xduoo X2-Beyerdynamic DX120 ie, Beyerdynamic DTX101ie, Ritmix 508, Koss Porta Pro.

Опубликовано 18 июня, 201214 г

del.

Опубликовано 18 июня, 201214 г

Здесь найдутся люди которые могут помочь в разработке схемы и трансформатора отдельного блока питания на кенотронном питании (лампа 5U4G) для усилителя Darkvoice 336SE/La Figaro 336C?

Предоставляю услуги с покупками на ebay

My Head-Fi system:

Source: PC -> Foobar2000 -> ASIO 2.0 -> Tweak Onkyo Wavio SE-200PCI LTD [Firmware Audiotrak Prodigy 7.1 HiFi] (OA: 4xOPA2134PA + 2xLME49860NA)

Amplifier: La Figaro 336C (Tubes: Tung-Sol 6SN7GT "Round Plate" + G.E.C. 6AS7G)

Headphone: Sennheiser HD 650 rev.2 (Cable: Insane Copper-Silver)

Was:

Sound Cards:

ASUS Xonar D1;

Tweak ASUS Xonar Essence ST

Headphones:

beyerdynamic)))) DT 990 600? (1980's);

beyerdynamic)))) DT 990 PRO 250? ;

German Maestro GMP 400;

Grado SR 80

My musical preferences:

Опубликовано 19 июня, 201214 г

http://gilmore2.chem.northwestern.edu/p ... ge_prj.htm

напряжения накала поменяйте на 6.3 вольта.с током 3А.(транс лучше искать готовый,или заказать в *аудиоинструменте*

Тракт 1 Нетбук, Matrix mini i (2014 )- Beyerdynamic A1 (clone )-Beyerdinamic DT770-250ohm.

Тракт 2: Нетбук, Audio GD NFB 15.32- Denon AH-D2000.

Тракт 3: HP Pavilion G6, Audio GD NFB 15.32 (TCXO)- Audio-Techniсa ATH-AD700.

Портатив: XUELIN IHIFI 770 - Beyerdynamic DT1350,

Hidizs Ap100 - Audio-Techniсa ESW 9,Ostry KC06A

Xduoo X2-Beyerdynamic DX120 ie, Beyerdynamic DTX101ie, Ritmix 508, Koss Porta Pro.

Опубликовано 22 июня, 201214 г

попалась на ебае такая вот поделка в виде кита

http://www.спам.com/itm/TDA1541A-CS8414 ... 3374eeb72e

схемы прилагают

уважаемые знатоки , просвятите что можно ожидать от сего устройства , стоит ли с этим связываться

E-Mu 1212m ---- >Teac D-T1(TDA1547) ---- > Arkhipov`s Laboratory Melo ---- > Victor DX 700

Опубликовано 26 июня, 201214 г

Прототип нынешнего Audiovalve RKV

www.jogis-roehrenbude.de/Verstaerker/PC ... 805-KH.htm

Опубликовано 26 июня, 201214 г

http://gilmore2.chem.northwestern.edu/projects/showfile.php?file=busbridge_prj.htm
напряжения накала поменяйте на 6.3 вольта.с током 3А.(транс лучше искать готовый,или заказать в *аудиоинструменте*

Схема категорично не правильная!!! :angry: Во первых перед дросселем должен стоять кондёр 10...20 мкФ. Иначе кену каюк придёт.

А во вторых, нафига вводить R-C цепочку? Напругу пригасить? :smile1:

Только если коту за яйца гирю привязать, то он медленно-медленно бегать будет...

"Прямо или косвенно, но все вопросы, связанные со звуком, должны решаться ухом как органом слуха: оспаривать заключения, которые даются ухом уже не приходится" лорд Рэлей (Дж. У. Стретт)

Моя компактная система:

дома: комп => DAC for Grado GS1000 (Фламенко-РСМ63-J -"Peter Gunn"-BUF03 => AMP for Grado GS1000 (SE на 5687) => Grado GS1000 / Beyerdynamic DT911 (recab "GRADO Extension Cable")

на работе:комп => DAC - Lynx 27v2 (РСМ 63Р-К)/ PARASOUND D/AC-1000 (РСМ 63Р-К)(global mod) => AMP DarkVoise 336SE (mod) => Audio-Technica ATH-AD2000 / Beyerdynamic DT990

Опубликовано 26 июня, 201214 г

OlegCHST

Вот насмотрятся таких схем а потом спрашивают почему предохранитель сгорает или

кен молниями полыхает. Хотя справедливости ради скорее всего забыл автор кондер

перед дросселем нарисовать, вряд-ли это "г-фильтр" :notknow:

Yamaha da202 - low pass filter - Grimshaw a1 - hd800, dt990vintage

Опубликовано 26 июня, 201214 г

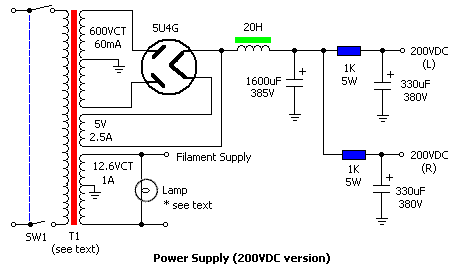

Судя по выходному напряжению, это таки выпрямитель с дроссельным входом. Индуктивность дросселя выбрана довольно большая, и омическое сопротивление у такого дросселя сравнительно высокое. Не исключено, что с 1600 мкФ после дросселя кенотрон выживет. (Хотя бы один раз ) Но я бы поставил не больше 160 мкФ, опять же при таком дросселе этого вполне достаточно.

Применительно к Dark Voice такой выпрямитель "это слишком". Если хочется именно кенотрон, то, как справедливо отметили выше, вполне достаточно CLC фильтра. Дроссель около 5Н, первый конденсатор 20...40 мкФ, второй 200 мкФ. Трансформатор нужен на 210-0-210В Rms при токе нагрузке не менее 200mA. В зависимости от типа примененного кенотрона можно получить выпрямленное выходное напряжение под нагрузкой 200 mA примерно от 190 до 210В.

Делайте проще, усложнить всегда успеем.

Audeze LCD-3, Stax SR-404 Signature, AKM4499EQ DSD USB DAC, Apple Mac Mini i7+ Linear PS, ZEN Silver Monster Amp, 7N7+7C5 Transformer-coupled LCR Phonostage, Sylvania 6AG7+4300B PP Power Amp, Njoe Troeb CD Transport, Goldring/Lenco G-99 Vinyl Table with SME M2-12R Tonearm, Very High Purity Copper cables, Seas Thor Transmission Line 2-way Speakers

Мой блог https://www.easytubeamp.ru

Опубликовано 27 июня, 201214 г

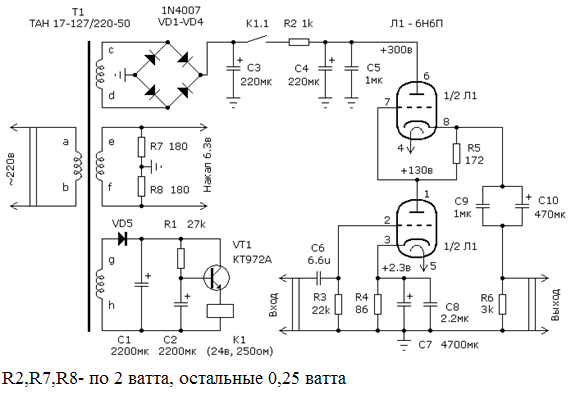

Какой выходной кондер в этой схеме? http://musicangel.ru/mess165.htm

Опубликовано 27 июня, 201214 г

Выходной- тот, что на выходе усилителя С9||C10. Общая емкость 471 мкФ

Делайте проще, усложнить всегда успеем.

Audeze LCD-3, Stax SR-404 Signature, AKM4499EQ DSD USB DAC, Apple Mac Mini i7+ Linear PS, ZEN Silver Monster Amp, 7N7+7C5 Transformer-coupled LCR Phonostage, Sylvania 6AG7+4300B PP Power Amp, Njoe Troeb CD Transport, Goldring/Lenco G-99 Vinyl Table with SME M2-12R Tonearm, Very High Purity Copper cables, Seas Thor Transmission Line 2-way Speakers

Мой блог https://www.easytubeamp.ru

Опубликовано 27 июня, 201214 г

Подскажите какие конденсаторы применить для шунта. И что можно сказать для этих целей о МБГЧ-1?

Схемотехника усилителей для наушников.
