Схемотехника усилителей для наушников.

[LevZ 32]

У Шоттки нет процесса рассасывания заряда (Trr), тем и хороши.



Я бы вообше не советовал ничего до выпрямителя пихать - динамику жмет здорово.

Кстати, встречаются сообщения о том, что с Шоттки хуже бас.

Об этом же и говорил мой друг-силовик,который и дал мне для пробы диоды Шоттки.

Поставил - пички узкие, но высокие, т.е. спектр шире, чем у обычных. Меня не устроило.

[koyot 0]

Выполнение этого пункта обязательно!

Значит, в крайнем случае, берите точкой заземления корпус выходного разъёма.

за почти час мучений удалось изолировать выходной разъем от корпуса. Просто в теории непонятно почему нельзя делать более одной точки соприкосновения корпуса с "общим" проводом.

[LevZ 32]

Выполнение этого пункта обязательно!

Значит, в крайнем случае, берите точкой заземления корпус выходного разъёма.

за почти час мучений удалось изолировать выходной разъем от корпуса. Просто в теории непонятно почему нельзя делать более одной точки соприкосновения корпуса с "общим" проводом.

Можно, если есть желание слышать одновременно с сигналом, например, и зарядные токи конденсаторов, т. к. между двумя и более точками касания общим корпуса, часть целого букета токов и точков с общего провода обязательно потечёт по корпусу, что, естественно, будет формировать Э\М поле, вызывающее в свою очередь наведённые токи в проводниках схемы. Проэкспериментируйте сами, когда запустите схему.

Успехов.

[koyot 0]

ну с этим разобрался теперь следуйщий вопрос-имеется трех жильный кабель с оплеткой. вот как мне им скомутировать разъемы RCA с платой усилка?

1. один канал- одна жила, второй-вторая, соединяю общие на разъемах и сажаю на третью жилу. а оплетку подцеплять в то место где общий соединяется с корпусом? получается что и одна жила в кабеле и его оплетка это общий...

2. и правый и левый канал у меня выполнены на отдельных платах, общий подводить сначала на одну плату потом перемычкой на вторую, или вести два отдельных общих с RCA ?

2. и аналогично по выходу. на выходе разьем 6.5 ощий подводить с двух каналов двумя проводами или перемычку поставить между каналами и подвести одним? (в следуйщем усилке буду делать каналы на одной плате и общие соединять дорожками)

P.S. или пока не заморачиваться с экранированием, а взять обычный аудио кабель( в прозрачной такой изоляции) и соединить: один вход RCA--один канал усилка-- выход 6.5?

[LevZ 32]

ну с этим разобрался теперь следуйщий вопрос-имеется трех жильный кабель с оплеткой. вот как мне им скомутировать разъемы RCA с платой усилка?

1. один канал- одна жила, второй-вторая, соединяю общие на разъемах и сажаю на третью жилу. а оплетку подцеплять в то место где общий соединяется с корпусом? получается что и одна жила в кабеле и его оплетка это общий...

2. и правый и левый канал у меня выполнены на отдельных платах, общий подводить сначала на одну плату потом перемычкой на вторую, или вести два отдельных общих с RCA ?

2. и аналогично по выходу. на выходе разьем 6.5 ощий подводить с двух каналов двумя проводами или перемычку поставить между каналами и подвести одним? (в следуйщем усилке буду делать каналы на одной плате и общие соединять дорожками)

P.S. или пока не заморачиваться с экранированием, а взять обычный аудио кабель( в прозрачной такой изоляции) и соединить: один вход RCA--один канал усилка-- выход 6.5?

О каких кабелях, входных или выходных идёт речь по первому вопросу ?

От входных разъёмов вести отдельные кабели каждый со своим общим. Кабели должны быть проложены рядом без зазора(оплётки не должны замыкать между собой), а затем рядом с платами расходиться каждый на свою плату. Никаких перемычек между платами.

Выходные кабели идут аналогично, хотя к ним можно относиться менее критично. Общие соединить на выходном разъёме.

Сначала лучше сделать простые провода, дожать схему, а, затем, поупражняться с кабелями.

Успехов.

[koyot 0]

ну с этим разобрался теперь следуйщий вопрос-имеется трех жильный кабель с оплеткой. вот как мне им скомутировать разъемы RCA с платой усилка?

1. один канал- одна жила, второй-вторая, соединяю общие на разъемах и сажаю на третью жилу. а оплетку подцеплять в то место где общий соединяется с корпусом? получается что и одна жила в кабеле и его оплетка это общий...

2. и правый и левый канал у меня выполнены на отдельных платах, общий подводить сначала на одну плату потом перемычкой на вторую, или вести два отдельных общих с RCA ?

2. и аналогично по выходу. на выходе разьем 6.5 ощий подводить с двух каналов двумя проводами или перемычку поставить между каналами и подвести одним? (в следуйщем усилке буду делать каналы на одной плате и общие соединять дорожками)

P.S. или пока не заморачиваться с экранированием, а взять обычный аудио кабель( в прозрачной такой изоляции) и соединить: один вход RCA--один канал усилка-- выход 6.5?

О каких кабелях, входных или выходных идёт речь по первому вопросу ?

От входных разъёмов вести отдельные кабели каждый со своим общим. Кабели должны быть проложены рядом без зазора(оплётки не должны замыкать между собой), а затем рядом с платами расходиться каждый на свою плату. Никаких перемычек между платами.

Выходные кабели идут аналогично, хотя к ним можно относиться менее критично. Общие соединить на выхоном разъёме.

Сначала лучше сделать простые провода, дожать схему, а, затем, поупражняться с кабелями.

Успехов.

Спасибо за исчерпывающий ответ.В первом вопросе речь идет о входных кабелях. Соберу на проводах пока. ну а на будущее, куда оплетку цеплять и в каком именно месте?

[LevZ 32]

Спасибо за исчерпывающий ответ.В первом вопросе речь идет о входных кабелях. Соберу на проводах пока. ну а на будущее, куда оплетку цеплять и в каком именно месте?

Простой провод: одна жила в экране(оплётке). Жила - сигнал, экран - общий.

Если в распоряжении витая пара в экране, то рекомендуется общим использовать вторую жилу(соединить общие приёмника и передатчика), а экран(оплётку) соединить с общим проводом приёмника сигнала.

Успехов.

[firevlad 0]

http://people.overclockers.ru/morontt/record6

не мог не поделиться

[marchenkovdmitry 6]

firevlad



а в чем соль?

[alsh0907 0]

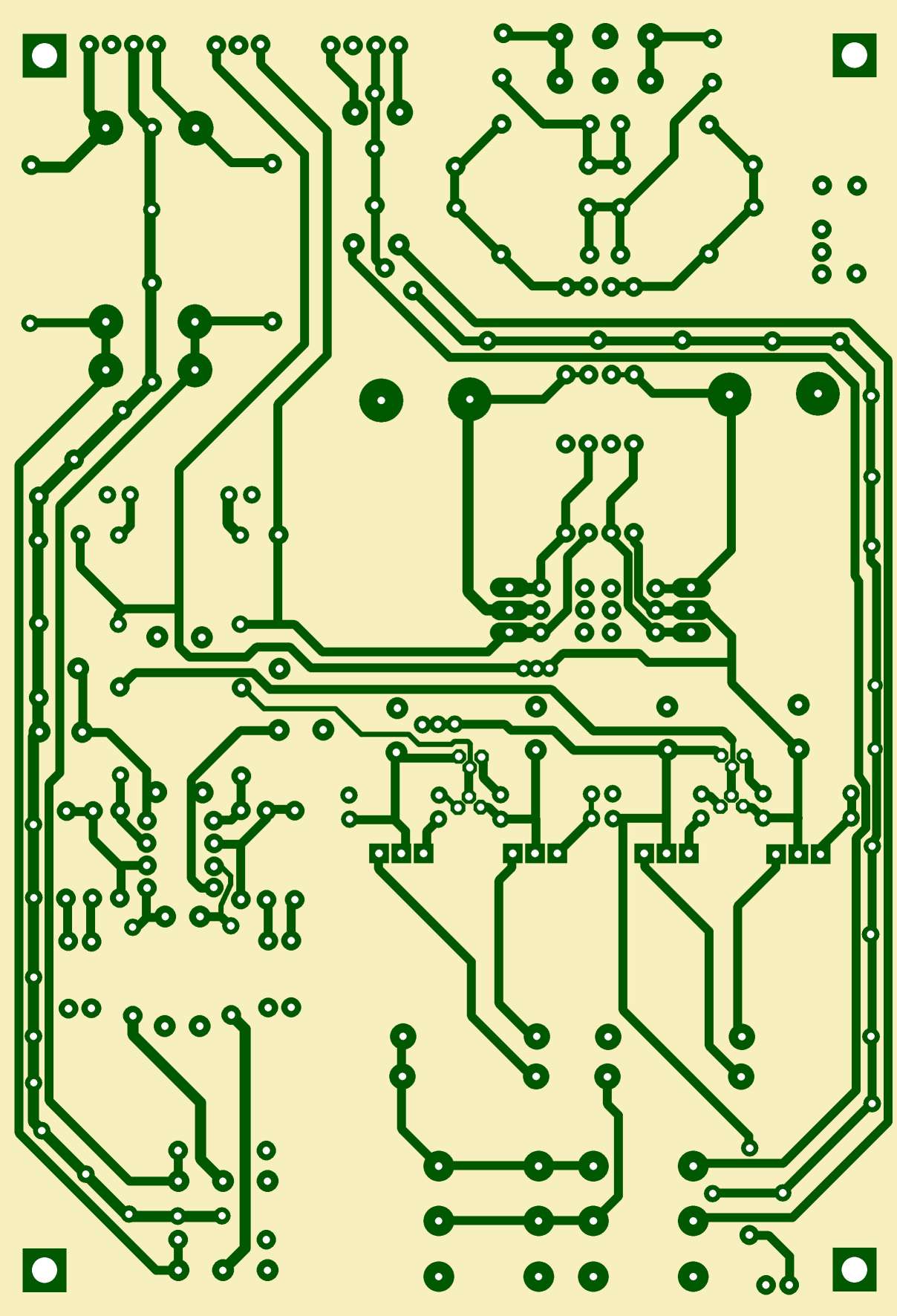

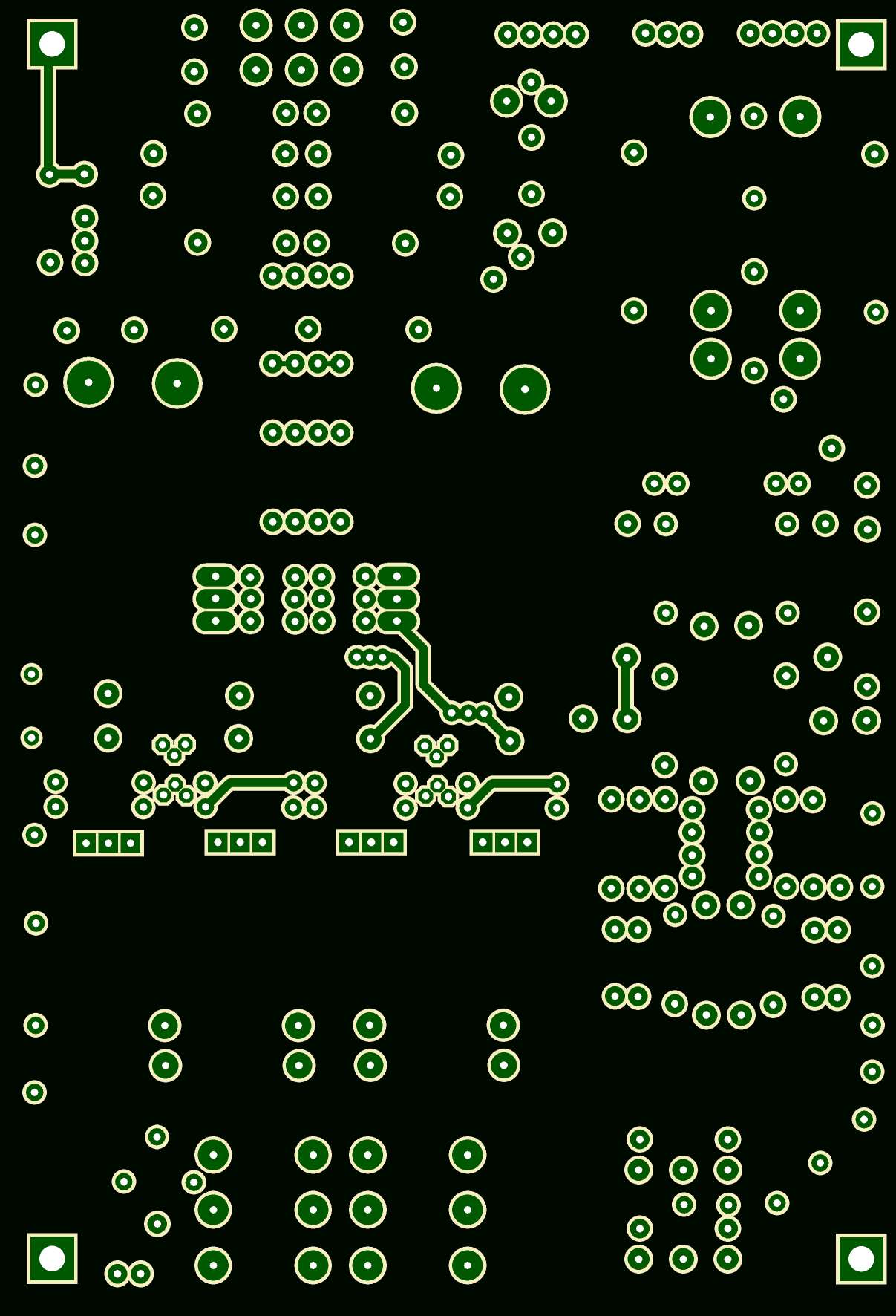

Вот сделал одну сторону печатки Lehmannaudio Black Cube Linear. Может быть есть ошибки, не знаю. Вторую сторону ещё не доделал. Не знаю как в Sprint layout сделать соединение отверстий со сплошной металлизацией.

[Igor535 0]

Вот готовый в лайоте. Проверено.

[alsh0907 0]

Я делал копию с печатки что на 123-й странице... У Вас, Igor535 чуть чуть по другому разведено.

[Igor535 0]

Я землю несколько по другому развел - ИМХО так правильней. Ну и терминальчики более доступные и распространенные.

[LabAT 57]

Вот сделал одну сторону печатки Lehmannaudio Black Cube Linear. Может быть есть ошибки, не знаю. Вторую сторону ещё не доделал. Не знаю как в Sprint layout сделать соединение отверстий со сплошной металлизацией.

Это называется "термобарьер", выделяете контактную площадку и в свойствах контакта ставите галочку термобарьера. Контактная площадка будет соединена со сплошной металлизацией перемычками с четырех сторон, это позволит легко запаять контакт даже немощным паяльником.

[marchenkovdmitry 6]

Скоро буду собирать усилитель для акустики и там все резисторы dale, может кто-нибудь подсказать как они маркируются? Или замерять тестером и искать ближайший номинал?

[ringer 16]

Скоро буду собирать усилитель для акустики и там все резисторы dale, может кто-нибудь подсказать как они маркируются? Или замерять тестером и искать ближайший номинал?

Мне кажется замерять удобнее, если конечно там не написано легко читаемым шрифтом номинала.

Какую схему будешь собирать?

[marchenkovdmitry 6]

ringer



Наверное так и придется делать...





Так как тут обсуждают схемотехнику усилителей для наушников, спрячу под спойлер.

A20 кит от HifiDiy 20 ватт на канал в A классе ( Обогреватель можно выкинуть, с такой грелкой он не нужен )



[alsh0907 0]

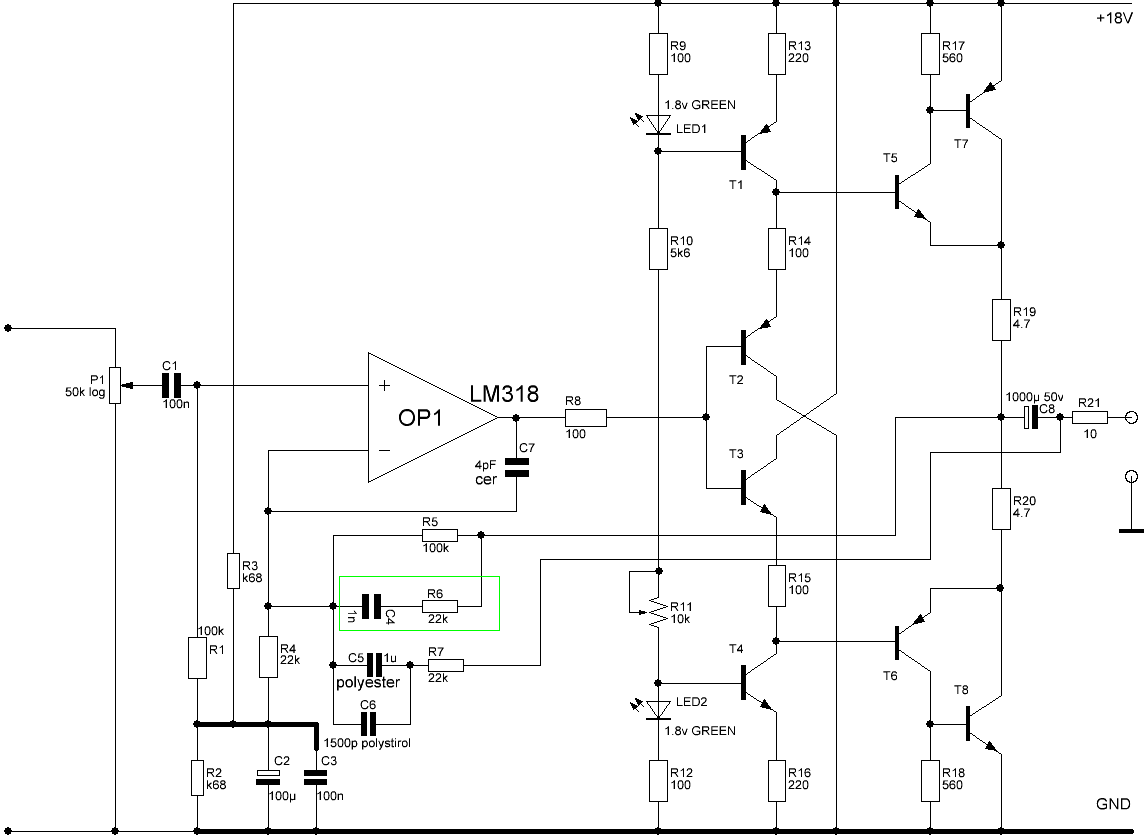

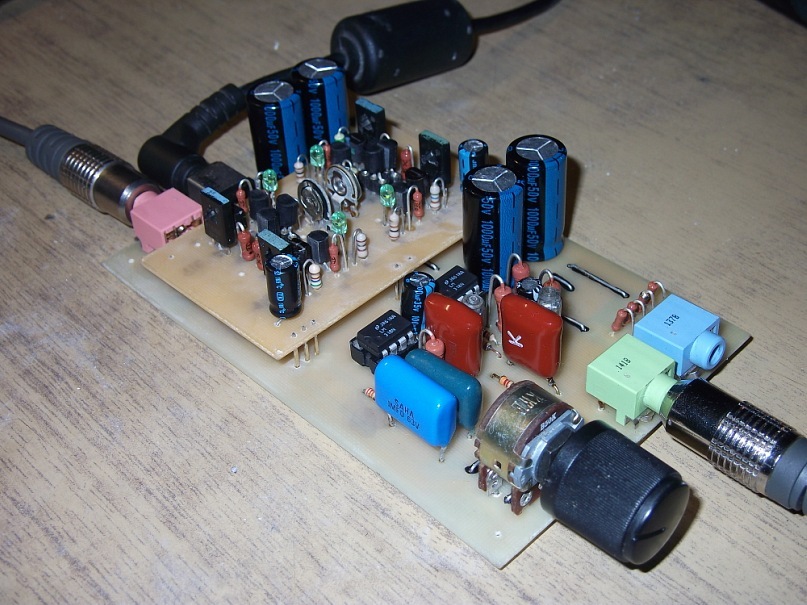

Недавно собрал свой первый более менее серьёзный хедамп. Получился довольно компактный по размерам. Питание 18В однополярное. До этого делал клоны Lehmannaudio Black Cube Linear, этот играет субъективно лучше, особенно на больших громкостях. Замеры RMAA при нагрузке на 32-Омные наушники дают следующие результаты: THD = 0.0031%, ШУМ = -89дб (сама карта довольно посредственная и даёт -91дб), интермодуляции + шум = примерно 0,01%. На АЧХ есть подъём 3дб на НЧ. Сам усь довольно хорошо ловит наводки сети 50гц и от самого компа, поэтому спектр шумов насыщен пиками от наводок, при установке платы усилителя в корпус от CDROM-a спектр шумов становится практически чистым.

[darth_vermin 12]

Подскажите никто не прикидывал в какую сумму обойдется сборка усилителя Blue Hawaii?

[Khronos 1 003]

Подскажите никто не прикидывал в какую сумму обойдется сборка усилителя Blue Hawaii?



Самостоятельно? Я видел на хэд-фае цифры 3000-4000$, если самостоятельно. Я так понял основная проблема подбор всех элементов по параметрам с малыми допусками, соответственно, если к примеру в усилителе 20 транзюков, купить реально надо 2000 и т.д. Такое же го*** и с KGSS, многие советуют не заморачиваться и тупо заказать, типа в итоге может выйти даже дешевле.

[LabAT 57]

Audio-Technica AT-HA5000

По мотивам известного усилителя, разница только в выборе компонентов, которые наиболее доступны. На входе КП307А, биполярные маломощные BC550, BC560, предоконечные BD139, BD140, а выходные IRFZ24, IRF9Z34 или IRF540, IRF9540. Усилитель хорошего уровня, но не более. Технические характеристики мало зависят от выбора типа транзисторов. Для работы с наушниками фирмы Audio-Technica все безупречно, искажения на таком уровне неуловимы на слух, с тугими наушниками сложнее. Усилитель на уровне М куб, но значительно сложнее. Впрочем, у М куб три канала, а у этого усителя два, но транзисторы подбирать в пары все равно придется.

Питание нестабилизированное +/-18V, стабилитроны маломощные на 16V.

Коррекцию в оригинале осуществляют емкости по 22pF, включенные между базами и коллекторами Q1, Q5, а также емкость между затвором J3 и коллектором Q5.

Без коррекции все выглядит вот так.

ООС разомкнута:

ООС замкнута:

[Ulis 0]

Какой кошмар )))

И нафига переносить схемотехнику ужасных усилителей в хеадампы?

[Bobby 5]

Япам весьма нравится замороченным ...филам также...

Ценник на оригинал заряжен будь здоров как.

У китайцев видел в продаже несколько видов, в той или иной степени приближенных к оригиналу.

В том числе и с комплектовкой, как в оригинале.

Есть ветка на Китай-форуме DIY, где ковыряли этот аппарат очень пристально.

Но техноманьякам - метрологам этот аппарат вряд ли будет интересен, у него не запредельные характеристики в реальности под нагрузкой...

[Lorenzo 5]

"Родные" усилители никогда не отличались качеством. Что Grado, что Audio-Technica, что Precide...

[Nifrigel 857 8 Тракты]

Lorenzo, насчет Аудио Техники и Пресайдов - это ваш опыт или домыслы?
