Схемотехника усилителей для наушников.

[steel_monkey 99]

С трансом в аноде есть мульен схем для ушей. Тока все в транс упирается. А в упирается меньше.

[Lukich 1 496]

С трансом в аноде есть мульен схем для ушей. Тока все в транс упирается. А в упирается меньше.

Это да, но можно заказать у кого-нибудь. Зато минимализм - один триод, минимум обвязки. Многие, кто перепробовал кучу схем, говорят что без транса никак.

[SGAl 1]

Lukich

SRPP на 6н6п.

Давно известная схемка. Не верил, что OTL может нормально работать на 32 омную нагрузку.



Вы не сравнивали его со своим Лакоником, как он звучит?

[Lukich 1 496]

Lukich

SRPP на 6н6п.

Давно известная схемка. Не верил, что OTL может нормально работать на 32 омную нагрузку.



Вы не сравнивали его со своим Лакоником, как он звучит?

Сравнивал. Лаконик - это катодный повторитель, для низкоомных наушников не подходит. SRPP, про которую речь, для низкоомных, высоомные играют, но.... Сравнивать можно но некорректно. Здесь сравнение идет больше ламп, чем схем - 6н23п-ев и 6н6п. У 6н23п-ев звук более детальный, у 6н6п звук более "жирный, мясистый", потемнее, но вроде более музыкальный. Вот как-то так.

[vitamir 3]

Lukich

Laconic это повоторитель Уайта, не классический катодный повторитель. Две огромные разницы.

SRPP для низкоомных еще хуже, чем оба повторителя. тем более на лампах, не способных на ток в нагрузку больше 10 мА.

[Lukich 1 496]

Laconic это повоторитель Уайта, не классический катодный повторитель. Две огромные разницы.

Я и имел это ввиду, не стал расписывать, итак ясно.

SRPP для низкоомных еще хуже, чем оба повторителя. тем более на лампах, не способных на ток в нагрузку больше 10 мА.

Насчет этого не уверен, работает нормально, схема расчитывалась на нагрузку 32 ома. Вот статья.

[vitamir 3]

Lukich

Хотите, я две таких напишу

Не секрет, что беда классического SRPP в недостаточной крутизне верхнего триода. Вернее, у пары триодов в одном баллоне обычно почти одинаковая крутизна, а в SRPP для полного счастья верхнему триоду необходима более высокая крутизна, чем нижнему. Выходное сопротивление у SRPP похоже на такое у обычного катодного повторителя, но у повторителя Уайта оно меньше, что полезно для согласования с низкоомной нагрузкой. Да и ток в нагрузку повторитель Уайта способен отдать почти удвоенный по сравнению и с SRPP, и с классическим катодным повторителем.

Я к тому, что звучать и SRPP и классический катодный повторитель с низкоомными наушникам будут только тогда, когда смогут отдать им милиампер 50. Что ни на 6Н6П, ни на 6Н23П невозможно.

[wolfield 4]

Lukich

SRPP для низкоомных еще хуже, чем оба повторителя. тем более на лампах, не способных на ток в нагрузку больше 10 мА.

Ламповый перегруз на такую нагрузку должен быть вкусный .

Я пробовал по аналогичной схеме JFET-ы 2N5457 с IRF510 на выходе. Вместо усилителя на наушники получился гитарный овердрайв.



Кстати, может стоит попробовать к push-pull'у на лампах какой-то простой буфер? На крайний случай высоковольтный MOSFET, дабы питать все от одного источника.

[vitamir 3]

wolfield

Он (перегруз) и есть вкусній

Нам нужна верность воспроизведения, или гитарній овердрайв?

А повторитель после SRPP будет звучать. Так уже делают.

Только в верхнем плече SRPP над крутизной поработать.

[wolfield 4]

Написал высоковольтный MOSFET, а потом представил сколько он при таком питании 300В и достаточном токе покоя будет рассеивать тепла.

[vitamir 3]

wolfield

На практике делают гибридники с раздельным питанием лампы и выходного повторителя, либо используют 6Н23П при низковольтном питании

[wolfield 4]

Раздельное питание -- это очевидно, я просто Lukich-у хотел предложить простой вариант, но по началу не учел некоторые нюансы .

[vitamir 3]

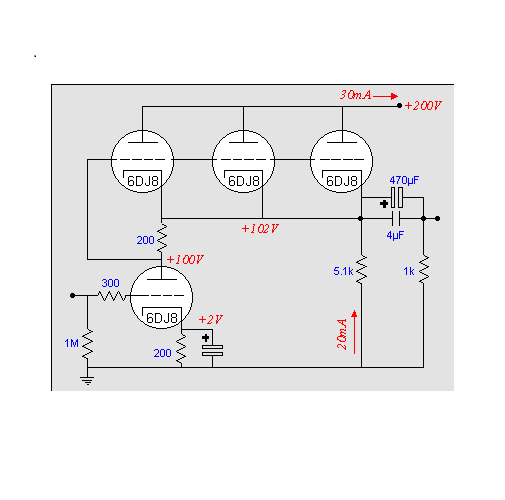

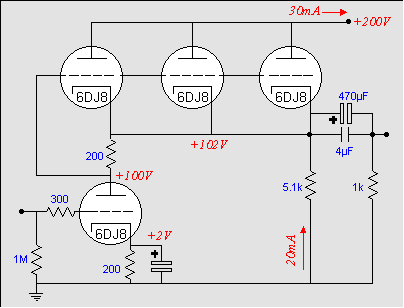

Прицепите сюда вместо резистора на 5.1 кОм еще одну 6DJ8 триодами в параллель, зацепите ее с двумя верхними триодами в повторитель Уайта, может и получите звук в низкоомных наушниках. А, может, и не получите.

[wolfield 4]

А что по ссылке? Не у всех есть регистрация на Лосях.

[vitamir 3]

А что по ссылке? Не у всех есть регистрация на Лосях.

[Lukich 1 496]

Раздельное питание -- это очевидно, я просто Lukich-у хотел предложить простой вариант, но по началу не учел некоторые нюансы .

Спасибо. OTL уже не интересен, только тот что в Лаконике B880, там выходной каскад без шунтирующей емкости в катоде, оос линеарезирует каскад и 6н6п нормально работает. Звучит с Баерами гораздо лучше чем Лаконик 06 и SRPP, на слух гораздо меньше искажений и очень комфортно слушать.

[vitamir 3]

steel_monkey

Он звучит "не по-ламповому" У него на выходе третья гармоника преобладает, не вторая. Если настроен он правильно.

[vitamir 3]

Lukich

А и правда, если приколоться и в SRPP на верхний этаж действительно пентод, да помощнее?

Скажем, взять 6Ф5П, например. Или 6Н23П+2*6П14П. Правда, питать єто прийдется вольт от четірехсот.

[steel_monkey 99]

Прошу прощения, снес своё сообщение - показалось уже не в тему. Painmailer как-то писал, что в повторителе Уайта нет смысла - если запараллельть лампы, то у катодного повторителя будет то же самое выходное сопротивление. По формулкам, по крайней мере, так выходит.

Вот ссылка по теме усиления мощи srpp http://www.component.ru/library/view.php3?id=48 . Этот материал есть на английском более расширенно.

[vitamir 3]

steel_monkey

Согласен. Если запараллелить сотню КТ315, легко можно снять с них 1 А, но зачем? А побочніх єффектов сколько.

Однако, есть вариант ушного усилителя на 16 ОУ NE5532 параллельно, типа физики шутят, от одного очень серьезного схемотехника. Неплохо звучащая шутка вышла.

По поводу повторителя Уайта, самый корректный его анализ выполнил в свое время Кавальи. Статья у него на сайте. Здесь я также давал ссылку.

[steel_monkey 99]

Да, Агеев постебалси

А выход через трансик парафидом от SRPP Вы не слушали?

[vitamir 3]

steel_monkey

Понятно, что с трансиком лучше. Но для этого не нужно SRPP городить. Речь вроде о том, как без трансика да с низкоомными наушниками.

[Lukich 1 496]

Lukich

А и правда, если приколоться и в SRPP на верхний этаж действительно пентод, да помощнее?

Скажем, взять 6Ф5П, например. Или 6Н23П+2*6П14П. Правда, питать єто прийдется вольт от четірехсот.

К черту все это. Лучше транс хороший замудрить. Кстати есть у кого опыт по трансам - заказы (за бугром в том числе), намотка...???

[vitamir 3]

Lukich

В Молдавии у Воробьева

[MS audio laboratory 179]

Речь вроде о том, как без трансика да с низкоомными наушниками.

Тогда только ток покоя пытаться повысить, чтоб низкоомники качать. Тут выхода два, чтоб в режиме А усилок ламповый сделать и без транса, надо лампы помощнее брать (например 6Н30П, еще лучше в параллель два триода) или второе решение - гибрид.
