ABC-Edel - конвертер и все что с ним

[Адам 1 042]

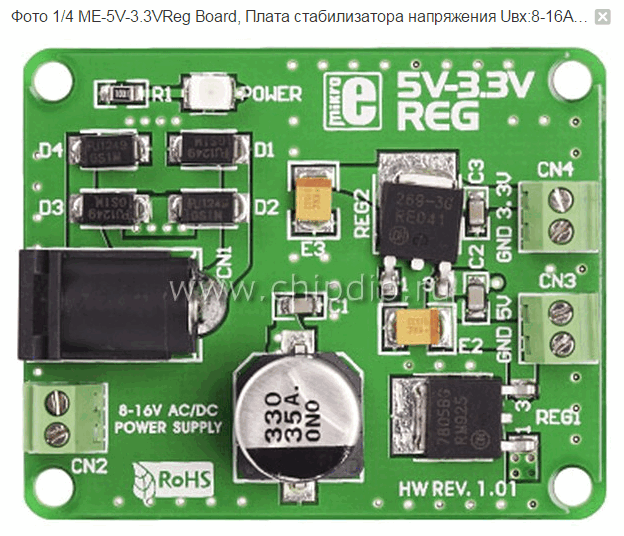

У мена на плате стабилизатора есть 2 выхода 5 и 3.3 вольта, т.е. есть смысл задействовать 5 вольтный тоже, сейчас он у меня обслуживает индикатор включения. Переходник с разрывом питания где то то же был но не могу понять как и что с чем коммутировать, прошу помочь?

Изменено 2 декабря, 2015 пользователем Адам

[vitta77 820]

Ну спорить что "добро" не буду, зло так зло, но зато так просто организовать его

Я сравнивал линейный БП и "чистое зло" на +5 входа, разница для меня не критична (если и есть таковая).

Да - подавать желательно на самый вход? можно шнуром (вроде уже приводил фото)





тут же есть вопрос что такое -линейный БП.

между 2 линейными бп разница может быть очень большая.



тут же есть логичный ответ, ТОТ что есть у меня (и делал широко известный в узких кругах умелец) - в любом случае всегда остается вопрос - что брать за образец линейного БП? "имя, сестра, ИМЯ!"

Можно бесконечно сравнивать, а можно и не парить мозг, а просто слушать (чего всем и желаю)

[ff2005 76]

Ну спорить что "добро" не буду, зло так зло, но зато так просто организовать его

Я сравнивал линейный БП и "чистое зло" на +5 входа, разница для меня не критична (если и есть таковая).

Да - подавать желательно на самый вход? можно шнуром (вроде уже приводил фото)





тут же есть вопрос что такое -линейный БП.

между 2 линейными бп разница может быть очень большая.



тут же есть логичный ответ, ТОТ что есть у меня (и делал широко известный в узких кругах умелец) - в любом случае всегда остается вопрос - что брать за образец линейного БП? "имя, сестра, ИМЯ!"

Можно бесконечно сравнивать, а можно и не парить мозг, а просто слушать (чего всем и желаю)

и к чему тогда все эти изыскания с AKБ

втыкаешь в юсб порт -оно играет.

Изменено 2 декабря, 2015 пользователем ff2005

[seryj 1 000 6 Тракты]

тут же есть логичный ответ, ТОТ что есть у меня (и делал широко известный в узких кругах умелец) - в любом случае всегда остается вопрос - что брать за образец линейного БП? "имя, сестра, ИМЯ!"

Можно бесконечно сравнивать, а можно и не парить мозг, а просто слушать (чего всем и желаю)

Не, мозг надо парить, это не тот случай.

Есть у меня бп от этого умельца, я сравнивал, разница офигенная.

ИМЯ с которым сравнивал, уже несколько раз давал -

http://www.diyinhk.c...357v-15ax2.html

Изменено 2 декабря, 2015 пользователем seryj

[Rainfall 62]

ИМЯ - я так понял это какой-то фильтр форума? ))

[Адам 1 042]

Как же все таки реализовать схему с задействованием БП на 5 вольт, может кто подскажет?

[vitta77 820]

Ну спорить что "добро" не буду, зло так зло, но зато так просто организовать его

Я сравнивал линейный БП и "чистое зло" на +5 входа, разница для меня не критична (если и есть таковая).

Да - подавать желательно на самый вход? можно шнуром (вроде уже приводил фото)





тут же есть вопрос что такое -линейный БП.

между 2 линейными бп разница может быть очень большая.



тут же есть логичный ответ, ТОТ что есть у меня (и делал широко известный в узких кругах умелец) - в любом случае всегда остается вопрос - что брать за образец линейного БП? "имя, сестра, ИМЯ!"

Можно бесконечно сравнивать, а можно и не парить мозг, а просто слушать (чего всем и желаю)

и к чему тогда все эти изыскания с AKБ

втыкаешь в юсб порт -оно играет.

понятно, судя по полезности сообщений вы просто безликий троль. в игнор

[seryj 1 000 6 Тракты]

Адам

Так vitta77 же несколькими постами выше дал фотку переходника, у меня то же самое пока.

Изменено 2 декабря, 2015 пользователем seryj

[vitta77 820]

ИМЯ - я так понял это какой-то фильтр форума? ))



это общеизвестная цитата из фильма "Три мушкетера" (от Миледи)

[Rainfall 62]

@vitta77, Понятно. Эх.. серый я человек..

[seryj 1 000 6 Тракты]

Ну спорить что "добро" не буду, зло так зло, но зато так просто организовать его

Я сравнивал линейный БП и "чистое зло" на +5 входа, разница для меня не критична (если и есть таковая).

Да - подавать желательно на самый вход? можно шнуром (вроде уже приводил фото)





тут же есть вопрос что такое -линейный БП.

между 2 линейными бп разница может быть очень большая.



тут же есть логичный ответ, ТОТ что есть у меня (и делал широко известный в узких кругах умелец) - в любом случае всегда остается вопрос - что брать за образец линейного БП? "имя, сестра, ИМЯ!"

Можно бесконечно сравнивать, а можно и не парить мозг, а просто слушать (чего всем и желаю)

и к чему тогда все эти изыскания с AKБ

втыкаешь в юсб порт -оно играет.

понятно, судя по полезности сообщений вы просто безликий троль. в игнор

Виталий, вот тут ты сильно промахнулся. Если интересно, за подробностями в личку.

[safary147 320]

Как же все таки реализовать схему с задействованием БП на 5 вольт, может кто подскажет?

Этот вариант

точно не пойдет, потому как питается от одной обмотки транса.

Теряется гальваноразвязка.

Нужна отдельная цепь транс-выпрямитель-стаб.

Лучше сделать как у Серого на фото,

либо один транс с двумя обмотками.

[Rainfall 62]

@safary147, Неужели большой криминал запитать от одного транса? Там петли что-ли какие хитрые образуются?

[Адам 1 042]

Использование переходника, как я понимаю, сводит на нет все качество USB кабеля

[safary147 320]

Rainfall,





Смысла нет.

Отсекайте питание от USB,

подавайте +5в на вход. Через внутренний стаб запитается выходная секция.

Улучшение питания улучшает звук,

тут все просто.

Не стОит забывать и об уровне трактов.

Изменено 2 декабря, 2015 пользователем safary147

[steel_monkey 99]

А если еще ферритов правильных применить, вообще в параллельную вселенную вывалиться можно

[steel_monkey 99]



steel_monkey, судя по всему, вы уже оттуда вещаете.

Ну да, в музыкальном плане именно оттуда. Я ж ферриты пользовать умею немного

Я давно рейнфолла приглашаю к себе - сравнить весь этот трахтибидох с нормальным решением.

[Rainfall 62]

@safary147,

Rainfall,

Смысла нет.

Отсекайте питание от USB,

подавайте +5в на вход. Через внутренний стаб запитается выходная секция.

Улучшение питания улучшает звук,

тут все просто.

Не стОит забывать и об уровне трактов.



Как это нет? Вы наверное меня не правильно поняли. Вы написали, что вариант с Сербским стабилизатором не подходит так как у него один вход на два стабилизатора. Но ведь если 3.3в запитать Edel а 5в разорвать USB плюс и запитать через переходник с той же платы, то должен быть выигрыш. Гальваноразвязки не будет, да. Но ведь все элементы платы начнут питаться линейным питанием, связь импульсного по USB будет разорвана. Выигрыш должен быть если я чего-то не упускаю и со стороны USB все равно может пойти грязь которая пойдет на 3.3в питание Edel.

[safary147 320]

Я посмотрел на этот момент с другой стороны,

если производитель предусмотрел гальваноразвязку и внешнее питание выходной секции, то значит это реально положительно влияет на качество звука.

Следовательно реализуем этот вариант и просто радуемся звуку не вдаваясь в технические дебри.)

Если есть желание сделать еще лучше, то заморачиваемся отсечением питания от USB и городим питание входной секции.)

По мне так лучше озаботиться подбором элементной базы для стаба +3,3.

@steel_monkey,

Что есть правильные ферриты?

Об этом речь?

Изменено 3 декабря, 2015 пользователем safary147

[Nibelung 2 129]

Правильные ферриты это пермаллой

[angnkn 333]

Правильные ферриты это пермаллой

Не, это совсем разные "железяки".

[steel_monkey 99]

][/b]

Что есть правильные ферриты?

Об этом речь?

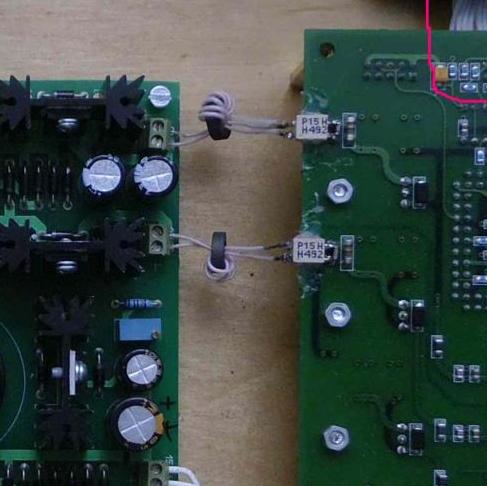

Тут два "феррита" - один непосредственно синфазный фильтр (серенький, приклеен на плату, такие применяет Линкс в более поздних своих устройствах), другой - самодельный на высокопотерьном ферритовом кольце (намотано несколько витков) для подавления совсем уж высокочастотных составляющих. Такая комбинация неплохо давит синфазные помехи (которые иначе никак не давятся в уже готовой конструкции практически никак). В случае Эдели я бы еще добавил более низкочастотный фильтр, к примеру, серии PLY, а лучше пару с разницей в продольной индуктивности раз в 10-15 (чтобы перекрыть диапазон пошире).

Изменено 3 декабря, 2015 пользователем steel_monkey

[Nibelung 2 129]

Правильные ферриты это пермаллой

Не, это совсем разные "железяки".



ну отчего-же. Я вполне успешно использую самодельный spdif трансформатор для cs8412 на пермаллое. Работает, правда честно скажу, разницы с ферритом на слух не обнаружил. Хотя на вч феррит может быть и лучше. У меня частота пониже на цапе, но в любом случае, она за пределами лучшего для пермаллоя рабочего диапазона

Изменено 3 декабря, 2015 пользователем Nibelung

[steel_monkey 99]

Правильный феррит - это оксюморон.

Ну для аудиофилитков наверное, а я использую любой доступный инструментарий.



А rainfall ногами упирается - не хочет пока в параллельную вселенную. Вот и Эдель купил зачем-то... Не пускают таких туда, нет.

Ну да, насильно мил не будешь. В указанном случае, мне кажется, первую скрипку играет желание рукоделия.

[Адам 1 042]

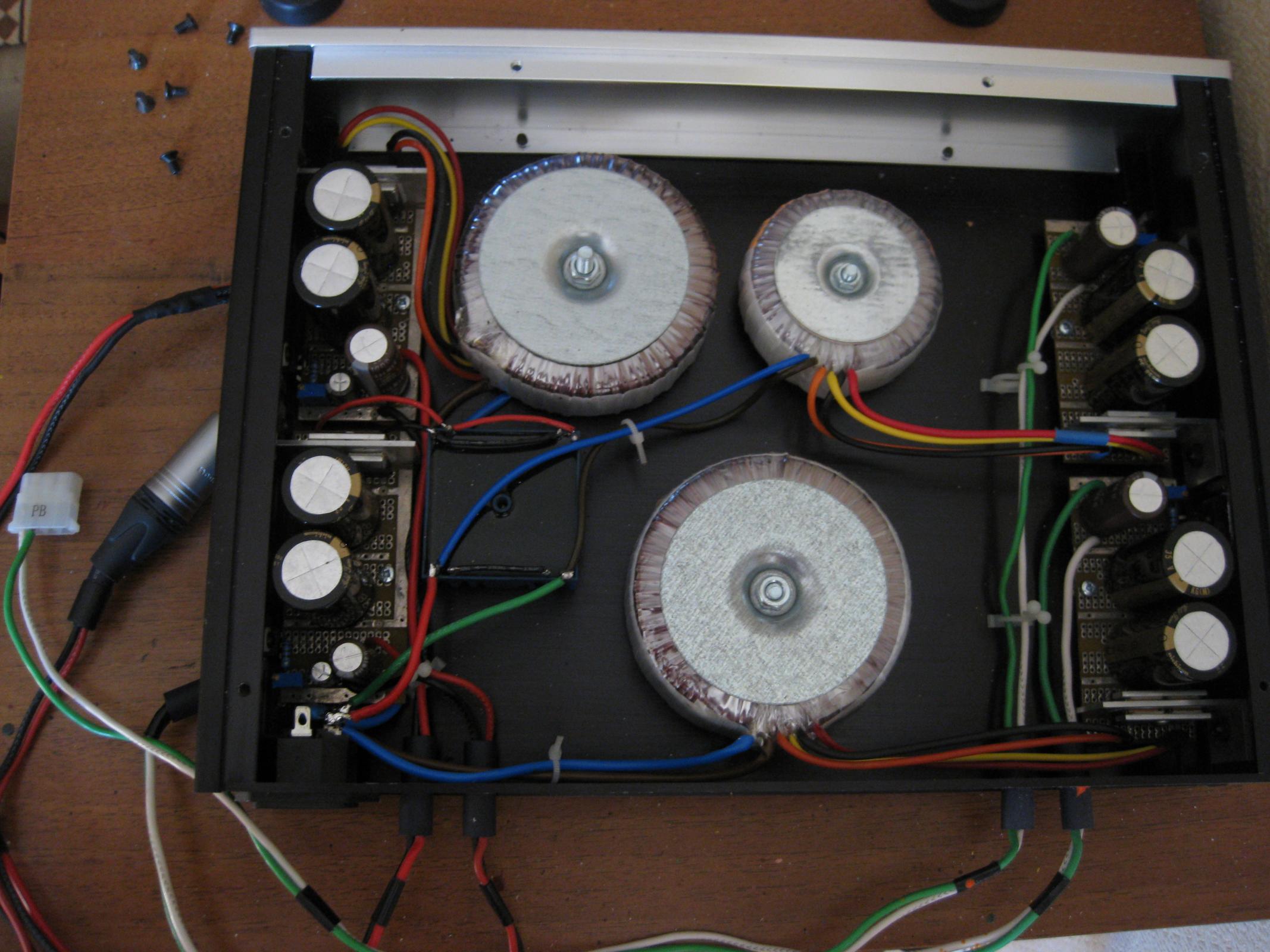

@seryj, а что за трансформаторы на втором фото, где стабилизатор DIYINHK. Есть ли смысл заморачиваться с трансформаторами или достаточно будет того что есть в обычной торговой сети?
