@Rainfall,

А две алкалиновые батарейки последовательно не проще было поставить?

Там 1,7х2=3,4В как раз и без стабов.

Алкалиновые хорошо держат напряжение почти до самого разряда. Ток там 100мА. надолго должно хватить.

Для феншуя можно еще LC-фильтр поставить.



Да и с такой этажеркой на выходе можно все улучшения от питания погубить.

Изменено 13 октября, 2015 пользователем angnkn

[safary147 320]

@Rainfall,

на сколько батарейки хватает?

[Адам 1 042]

@Rainfall,

А две алкалиновые батарейки последовательно не проще было поставить?

Там 1,7х2=3,4В как раз и без стабов.

Алкалиновые хорошо держат напряжение почти до самого разряда. Ток там 100мА. надолго должно хватить.

Для феншуя можно еще LC-фильтр поставить.

очень интересно, прошу описать подробнее

Изменено 13 октября, 2015 пользователем Адам

[SAE 1 371]

@seryj,

Вот самый тихий стаб из тех, что я видел до сих пор. И как раз две напруги на 3.3 и 5 вольт.

Так это как раз мой теперешний, тот что на картинке. Там только выходные электролиты поменяны.

А вот это для данного стабилизатора, судя по даташиту - не есть би гуд. Номинальное значение выходной ёмкости, гарантирующее устойчивость и хорошие частотные свойства - 4,7 мкф. Причём хорошей керамики. При её увеличении несколько улучшается стабилизация нагрузки (изменение выходного напряжения от изменения тока нагрузки), но ухудшаются частотные свойства, что очень здесь нежелательно. Причём разработчик обращает внимание даже на ёмкости, шунтирующие питание элементов дальше на питаемой плате, говоря что они увеличивают выходную ёмкость прибора. А тут гирлянда электролитов...Наборчик китайский?

Хотя, если выход умощнён внешним транзистором (это ведь они на радиаторах?), тогда всё норм, недоглядел - извиняюсь.

Изменено 13 октября, 2015 пользователем SAE

[angnkn 333]

@Rainfall,

А две алкалиновые батарейки последовательно не проще было поставить?

Там 1,7х2=3,4В как раз и без стабов.

Алкалиновые хорошо держат напряжение почти до самого разряда. Ток там 100мА. надолго должно хватить.

Для феншуя можно еще LC-фильтр поставить.

очень интересно, прошу описать подробнее

Не понял. Марку батарейки указать?

[Victor K 54]

@Rainfall,

А две алкалиновые батарейки последовательно не проще было поставить?

Там 1,7х2=3,4В как раз и без стабов.

Алкалиновые хорошо держат напряжение почти до самого разряда. Ток там 100мА. надолго должно хватить.

Для феншуя можно еще LC-фильтр поставить.

очень интересно, прошу описать подробнее

Не понял. Марку батарейки указать?

Я все перемерял. 1.7 и близко нет, и очень быстро до 1.2. Или что это за алкалиновые и в каком гастрономе их продают?

[ff2005 76]

http://yarst.org/PRI...AA_Bat_Test.htm



AA до 1.2В за 5-15ч при 100ма в зависимости от марки.

Изменено 13 октября, 2015 пользователем ff2005

[SAE 1 371]

Для необременённых финансовыми трудностями фанатов батарейного питания:

http://www.tadiranba...TLP-93311-A.pdf

В розницу 4 килорубля.

Изменено 13 октября, 2015 пользователем SAE

[Rainfall 62]

@angnkn, 1.7в это на каких батарейках? Я перемерял мультиметром новые AA дюраселы, там ~1.535в



@Victor K, Алкалин (Alcaline) в переводе с английского щелочь. В общем щелочные батарейки.



@safary147, Часов 6 наслушал, пока не села. Намерял 9.6в. Думаю она еще сильно может просесть и все равно отдавать 3.3в. Досталась мне за 9 руб., остальная сумма бонусами в юлмарте скопилась.

Изменено 13 октября, 2015 пользователем Rainfall

[Адам 1 042]

@Rainfall,

А две алкалиновые батарейки последовательно не проще было поставить?

Там 1,7х2=3,4В как раз и без стабов.

Алкалиновые хорошо держат напряжение почти до самого разряда. Ток там 100мА. надолго должно хватить.

Для феншуя можно еще LC-фильтр поставить.

очень интересно, прошу описать подробнее

Не понял. Марку батарейки указать?

Да, непонятно ведь щелочная батарейка всего 1,5 В, а не 1,7 В и видимо их нужно связать параллельно несколько между собой чтобы обеспечить более менее долгое воспроизведение.

[Rainfall 62]

@Адам, В моем случае это просто эксперимент, слушать через батарейки это разорение. В интернете есть пальчиковые (и не только) LiFePO4 аккумуляторы на 3.2в или 3.3в, точно не помню. Требуют правда особую зарядку, от других аккумуляторов не подходит. Про LiFePO4 пишут, что они очень стабильно отдают напряжение почти до полного разряда и сильно не просаживаются.

Изменено 13 октября, 2015 пользователем Rainfall

[ff2005 76]

Rainfall





http://forum.doctorh...425#entry713549

Изменено 13 октября, 2015 пользователем ff2005

[Адам 1 042]

@Rainfall, я хочу ради эксперимента и попробовать, стоит ли дальше заморачиваться с питанием конвертера. Как я понял можно не на долго подключить 2 батарейки последовательно т.е. + одной батарейки к - другой

[Rainfall 62]

@Адам, Я когда в поход в чипидип ходил, прикупил еще такой батарейный блок http://www.chipdip.r...oduct/bh321-1a/

Может поробую на недельке без стабилизатора, но там суммарно дай бог ~3.06 наберется. 3.1в заявлено как минимальный для USB Edel но подозреваю будет работать и на трех.



@ff2005, Ага. Александр дело говорит но мало кто прислушивается. Я разок прочел и забыл..

Изменено 13 октября, 2015 пользователем Rainfall

[Адам 1 042]

Подцепил колхозным методом - паяльником и кабелем. Выдает 3,23 В. Вау не словил, особой разницы не ощущаю, но еще вкрадчиво не сравнивал.

[sewerin 232]

Колхозность не в паяльнике. Колхозность - в безграничном доверии ушам, минуя микровольтметры и спектроанализатор. Без селективных микровольтметров игра с аудиоБП - "в одни ворота", чистая вкусовщина. А если уж совсем по-взрослому, то надо и импеданс мерить и главное - уметь его сделать плоским и протяжённо низким, в обе стороны.

[Адам 1 042]

Я готов взять на тестирование ушами такой БП и приобрести его потом если он что то изменит

[Victor K 54]

Для необременённых финансовыми трудностями фанатов батарейного питания:

http://www.tadiranba...TLP-93311-A.pdf

В розницу 4 килорубля.

А куда её, если у неё номинальный ток 4 ма?

[sewerin 232]

Я готов взять на тестирование ушами такой БП и приобрести его потом если он что то изменит

Грамотный БП не бывает отдельным. Основная часть такого БП находится на плате ЦАПа (усила, транспорта) - это шунтирующие ёмкости и стабы. Это также подразумевает разрезание дорожек, установку (доустановку) бусин и развязывающих резисторов.

Естесственно, сначала замеряются параметры существующего БП, чтобы знать какой "заварки" , куда именно, и сколько "досыпать".

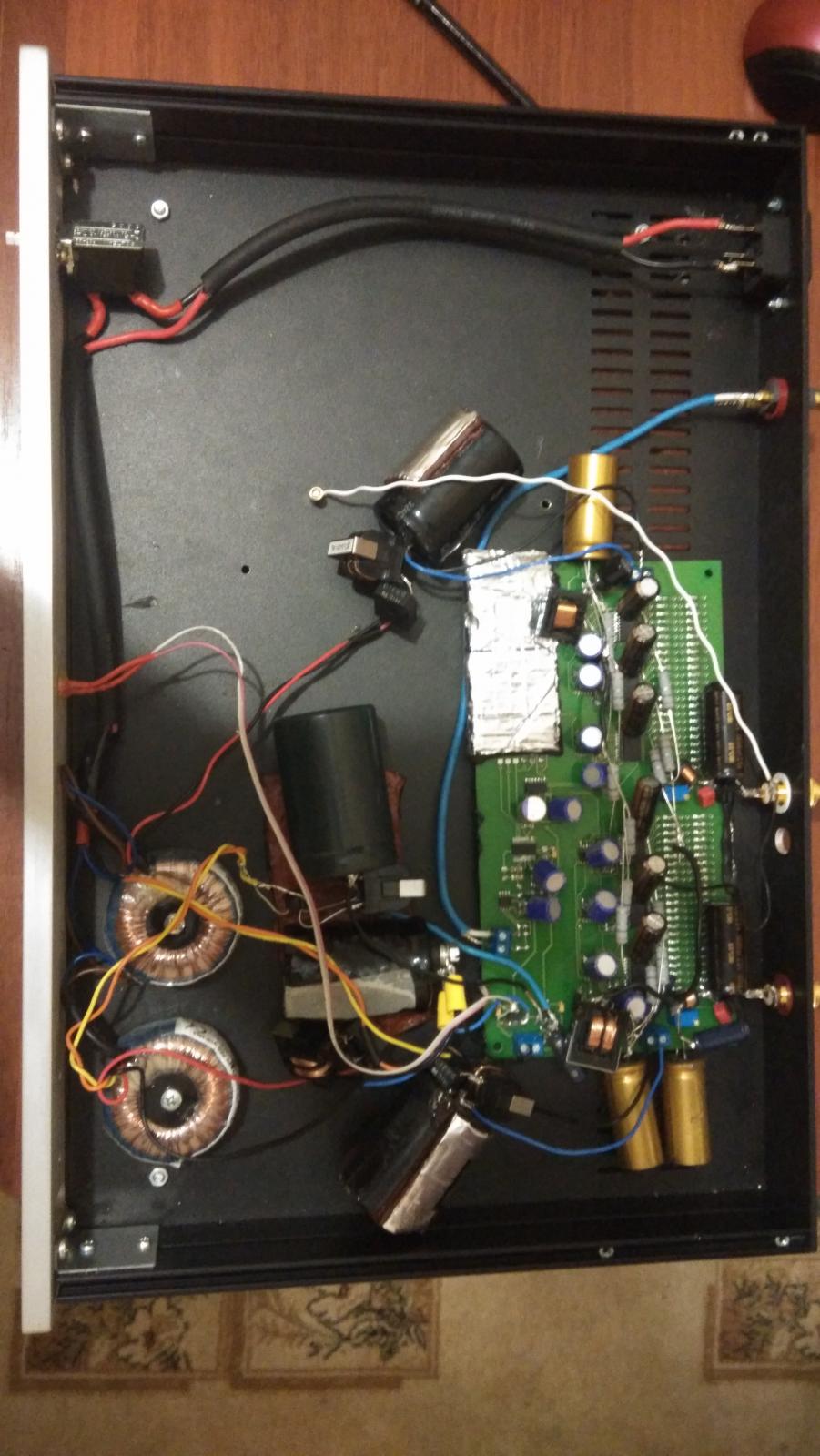

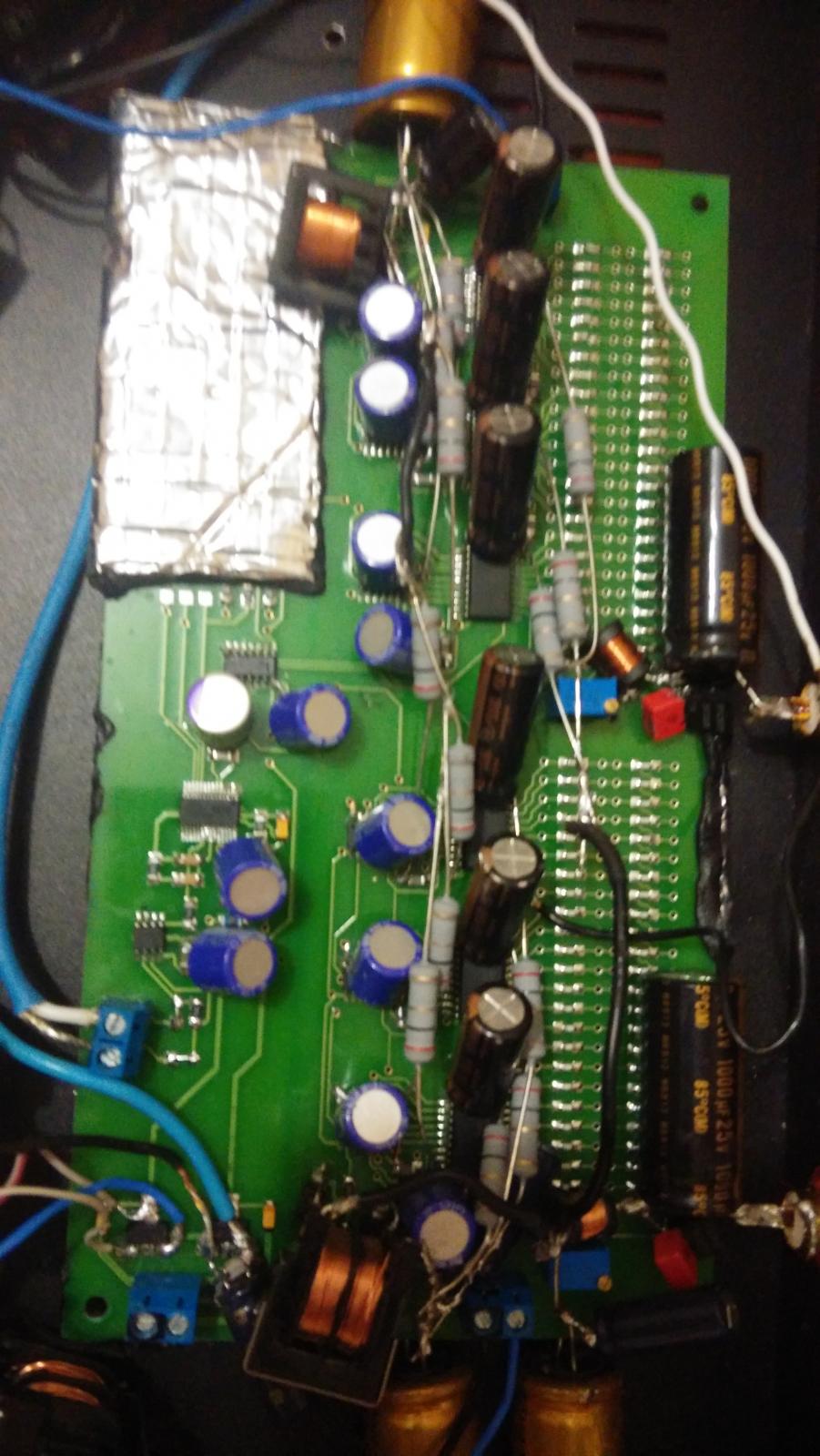

Лёгкая редакция хорошего БП в ЦАПе выглядит примерно так.

Пульсации около 400 nV при сетевом питании.



Не получится взять просто "коробочку" и подоткнуть.

Изменено 14 октября, 2015 пользователем sewerin

[steel_monkey 99]

OMG, ЭТО включать не страшно? Чем-то напоминает поделки лампизатора, но что с того-то дурака взять.

[sewerin 232]

Включать не страшно...

Кстати, это дискретный r2r на индустриальных преобразователях. Честные мультибитные где то 17-18 бит.

Твик БП и выхода вывел бас на уровень почти хороших УПТ ЦАПов (всё же на выходах - кондёры и .... пассивный LC, пришлось их подобрать по звуку).

Дальнейших перекопа - 3.

1. Организация хорошего цифротранспорта с обратной синхрой и клока.

2. Буфер на выходе.

3. 4 "первичных" кондёра питать не от трансов, а от аккумуляторов. +добавит 3 аккума для транспорта, и два - для буфера.



В ЦАПах не всегда работает "народная мудрость" про нелетаемость некрасивых самолётов....

Изменено 14 октября, 2015 пользователем sewerin

[steel_monkey 99]

Дискретный r2r и 17-18 бит, особенно в динамике, не совместимы в принципе. Надо бы и тут вас отправить в банлист, как и на Веге.

[Адам 1 042]

Вопрос аккумуляторного питания для Эдель поднимается с определенной периодичностью, но окончательного ответа по организации такого питания я для себя так и не нахожу. Может кто нибудь для далеких от инженерии и электроники подготовит краткую инструкцию что купить, что с чем и как соединить, что бы получить качественное аккумуляторное питание с автоматической подзарядкой батарей. Я готов сравнить с имеющимся у меня сейчас самопальным БП с стабилизатором.

[seryj 1 000 6 Тракты]

Вопрос аккумуляторного питания для Эдель поднимается с определенной периодичностью, но окончательного ответа по организации такого питания я для себя так и не нахожу. Может кто нибудь для далеких от инженерии и электроники подготовит краткую инструкцию что купить, что с чем и как соединить, что бы получить качественное аккумуляторное питание с автоматической подзарядкой батарей. Я готов сравнить с имеющимся у меня сейчас самопальным БП с стабилизатором.

Можно у Панга купить. http://ppaproduct.blogspot.tw/2014/09/battery-adapter.html

адаптер, который хоть к автомобильному аккумулятору подключить можно, есть вариант и с автоподзарядкой небольших аккумуляторов. 3,3v есть в предложении варианта поставки.



На первый взгляд кажется дороговато, но во первых это гарантированно качественно, а во вторых, БП для эдель от сети надо же еще сетевым кабелем подключить, а какой нибудь приличный кабель стоит приличных денег.

Изменено 14 октября, 2015 пользователем seryj

[Адам 1 042]

@seryj, как то у него все не понятно что к чему. Кто нибудь заказывал у него подобный аккумулятор.
