Мои самопальные ТДС-15

[pinh0le 10 938 23 Тракты]

@Soviet_Man, Безусловно. Я, кстати, в последний раз их еще в Леманн втыкал , тоже не для семерок усилок...

[Soviet_Man 5 469]

PS Сейчас воткнул их в DAC2702 (он помощнее) - а ничего играют, черти. Объемнее, чем пятнашки.

[Tralfamadorin 441]

Soviet man,а можете сравнить тдс-7 и Тдс-15 на Вашем усилении и музыкальном материале. Было бы очень интересно...

Прежде всего что сравнивать сток или доработанные.

Если вопрос идет о стоке - на первое место поставил бы не фактор усилителя (он конечно то же важен ) а состояние амбушюров.Если они сдулись результат может быть какой угодно( в худшую сторону). У семерок они как правило просажены сильнее и восстанавливать их более хлопотно , чем у пятнашек. Без плотного прилегания к ушам , так чтобы наушники как бы присасывались к ушам ни о каком мощном басе у тдс-7 говорить не приходится.Тональный баланс резко смешается вверх. Если амбушюры восстановить\поставить другие что бы они плотно прилегали и дополнительно поддемпфировать то , бас можно получить даже такой , что BD BT 990 PRO кажутся без баса рядом с ними. И это с Asus Xonar Essention One и даже FiiO X3. Что говорить про нормальные усилки. Видимо - эта основная причина противоречивых отзывов - состарившиеся амбушюры.

У Пятнашек амбушюры легко перенабиваются , бас добавляется , но с ТДС-7 он рядом не стоял. Так выпрыгивающий , на троечку.

Если 15 засунуть в нормальные корпуса , добавить амбушюры - тут , как говорят в шахматах _ возможны варианты. Все наверно может улучшиться. Не пробовал. Звук имеет холодный оттенок- в отличии от ТДС-5, ТДС-5М ,ТДС-16. У ТДС-7 _ я бы оттенок звука назвал нейтральным.

У семерок драйверы я растачивал , во всех местах . где возможно приклеивал звукопоглотитель , амбушюры из натуральной кожи плотно прилегающие скошенные , сзади подбор демпирования. Корпуса в обычном смысле нет - обрезаны все пластиковые выступы , уменьшен до 65на75 и обшит натуральной кожей. В корпус драйверов ввинчены винты , через которые соединяется с оголовьем от защитных наушников ЗМ1435.

Звук от стока отличается радикально - большая сцена, мощный бас, более чистый верх, никаких призвуков. Вообще эти наушники очень благодарная почва для модов. Стоковый корпус на самом деле не такой и плохой ( если восстановить амбушюры) , но имеет неудовлетворительную эргономику (имхо) из-за отсутствия одной степени свободы - наушники не разворачиваются под углом к ушам и как следствие невыносимо давят через некоторое время. Есть мысли разрезать стальные шины в двух местах около наушников , приделать к

шинам металлические пластины, которые соединить осью ( естественно изменив электрические соединения) - таким образом получить недостающую степень свободы.

У меня сложилось впечатление , что 15 по-быстрее 7.

Изменено 9 февраля, 2014 пользователем Tralfamadorin

[JackDaniels 8]

Привет snorry .

А что тебе известно про "золотую" мембрану ТДС-15 ?

Разобрал свои ТДС-15 и увидел сие чудо на ржавчину или окисление что-то не похоже . Немного о самом экземпляре : амбушюры серые , магниты идеально ровные даже без сколов , разъёмы для магнитов очень симметричны относительно друг друга хотя не идеал .

Кстати другая сторона мембраны "серебрянная" .

[snorry 3 065]

Это ленинградская мембрана с защитным покрытием. Обычно можно встретить в ленинградских наушниках со знаком качества на корпусе.

В отличие от кишиневских серых у них чуть похуже микродинамика.

Сами дорожки чуть толще и в меандре 8 дорожек (у кишиневских 7). Из-за этого сама мембрана чуть тяжелее.

Нередко бывают сильно перетянуты, из-за чего бывают проблемы с самыми низкими НЧ. Но это как повезет.

Также у нее рисунок меандра отличный от кишиневских.

В моем личном "рейтинге" предпочтений эта где-то на 3-4 месте.

А всего модификаций ТДС-15 мне известно уже 8 шт. )))

Изменено 13 февраля, 2014 пользователем snorry

[snorry 3 065]

Еще у этих "золотых" мембран бывает трудно устранимый глюк.

Может на некоторых экземплярах пропадать звук, хотя визуально все дорожки целые. С контактов со стороны дорожек "прозванивается", а с контактов для пайки уже нет.

Причина - в не всегда удачной точечной сварке, хоть она и в трех точках.

[JackDaniels 8]

Странное какое-то покрытие . В области там где ты отметил красными кружками имеются и "серебрянные" участки мембраны .

Если будут глючить , то я их на золото сдам

[JackDaniels 8]

Кстати вот фото разъёмов для магнитов . На первый взгляд они показались мне очень хорошими , но посмотрев на них получше оказалось , что они почти идеальны .

[snorry 3 065]

Такое изредка встречается. Если еще дорожки четко отцентрированы и параллельны - то вообще повезло.

Особенно, если сразу оба канала такие )))

Изменено 14 февраля, 2014 пользователем snorry

[666333 587]

Еще у этих "золотых" мембран бывает трудно устранимый глюк.

Может на некоторых экземплярах пропадать звук, хотя визуально все дорожки целые. С контактов со стороны дорожек "прозванивается", а с контактов для пайки уже нет.

Причина - в не всегда удачной точечной сварке, хоть она и в трех точках.

Snorry,

исправить это можно? Если да, опишите пожалуйста.

[snorry 3 065]

Сквозное отверстие, проводок и пайка маломощным паяльником с флюсом для алюминия.

Риск испортить, разумеется, присутствует.

[snorry 3 065]

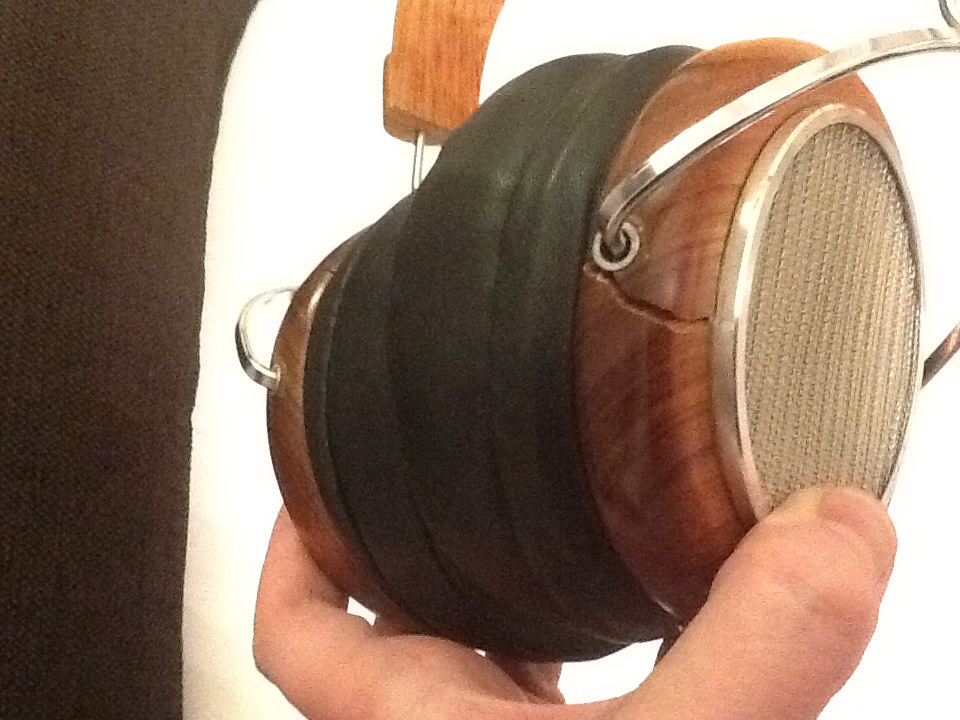

С одним из модов случилась вот такая штука:

Причин оказалось две.

1. Самая главная. Приобретенное дерево оказалось не вполне высушенным/выдержанным. К сожалению, при покупке доски выяснить это невозможно. При дальнейшей сушке дерево дает усадку и деформируется. У разных пород по-разному. На некоторых может достигать 3-5% от исходных размеров.

2. Конкртено в этом моде сделал чашку очень точно по размерам капсуля. Зазор был не более 0,5 мм. Не учел фактические свойства нового для меня материала. В справочниках для этого дерева указывают гораздо меньшие цифры усадки (((

В итоге при дальнейшей усушке чашка уперлась в капсуль и ее просто разорвало. При доставании из нее капсуля пришлось даже немного повозиться.



Владельцу изготовил новые.

Для профилактики этого дела сейчас:

1. Сделал небольшой запас заготовок, которые просто лежат и сушатся.

2. На всякий случай увеличил зазор под капсуль (где-то 1,5 мм).



Если у кого-то подобное произойдет с его экземпляром - надо просто отправить ко мне для ремонта. Будут изготовлены и заменены новые чашки.

Вероятность этого небольшая есть, хотя после принятых мер теперь будет сведена к минимуму.

[AntonAlipov 2 659 12 Тракты]

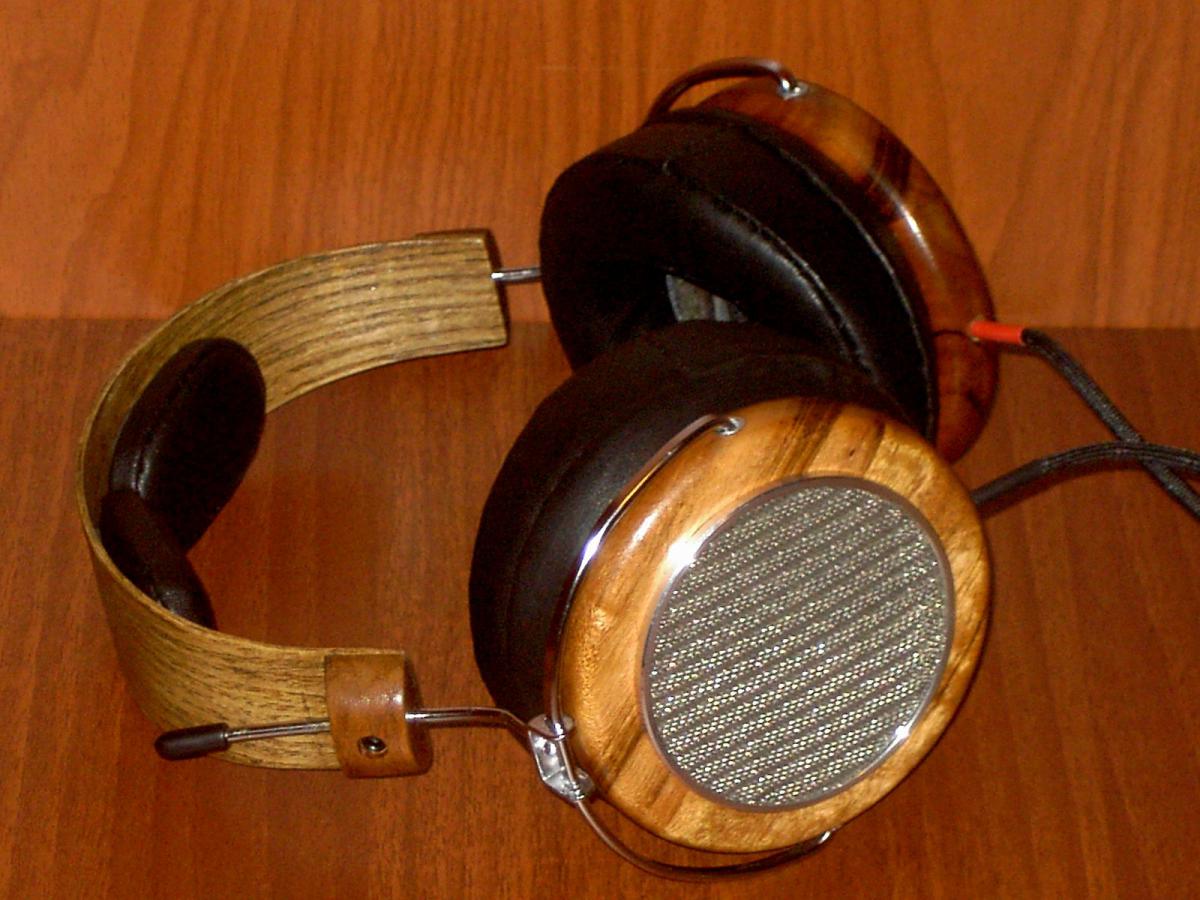

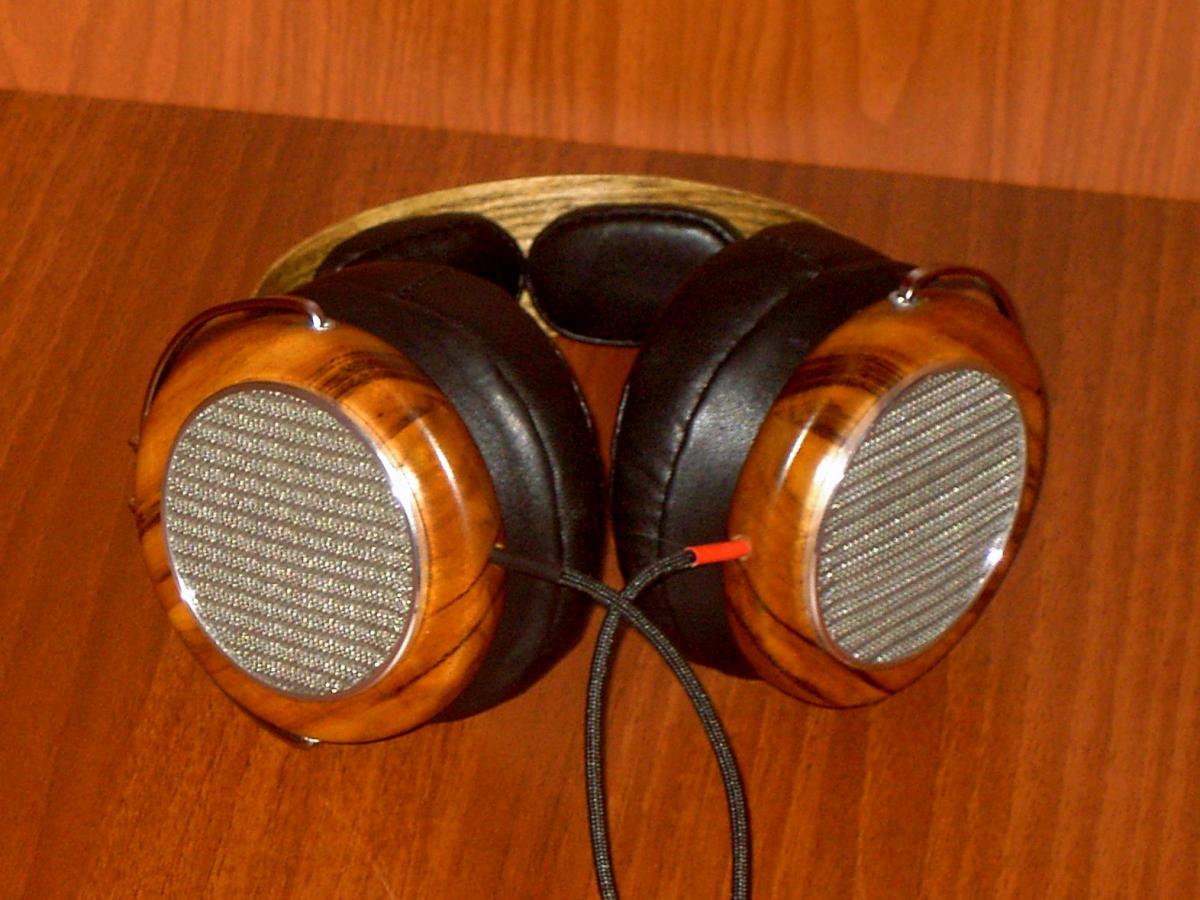

Приехали вторые TDS-15 mod2 -на этот раз с рифлеными мембранами.



Погрел их сутки, начал слушать. Все просто замечательно, отличия от предыдущего мода 15 есть, эти ближе к моему пониманию гармонии. Особенно приятно, что напрочь отсутствует та самая пресловутая " гулкость"! которую я замечал в некоторых случаях на предыдущих наушниках. Если честно, заказывал их в подарок, но теперь решил оставить себе оба мода и еще семерки. Так что теперь у меня трое наушников от Сергея. Ну а подробно про отличия между модами опишу через месяц. На следующей неделе уезжаю на 10 дней в Москву.



Изменено 8 марта, 2014 пользователем AntonAlipov

[Asheraddo 3 727]

Я тоже прикупил себе http://forum.doctorhead.ru/index.php?app=tutorials&article=130



P.S. Что у вас у всех за камеры - наушники на фото выглядят ужасно! В реальности намного лучше!

[riverphoenix 10]

Я тоже прикупил себе http://forum.doctorh...als&article=130



Простите за оффтоп: а почему вы отказались от модов T50rp?

(может, писали где-то на форуме?)

[Asheraddo 3 727]

Я тоже прикупил себе http://forum.doctorh...als&article=130



Простите за оффтоп: а почему вы отказались от модов T50rp?

(может, писали где-то на форуме?)



Когда я продавал свои фостексы, я рассчитывал отделаться одними наушниками для дома и портатива - Focal Spirit Professional. Отделаться не получилось

[snorry 3 065]

Поступила весьма интересная информация о свежих измерениях реальных свойств магнитов ТДС.

Спасибо пользователю sanj

"Теперь по магнитам. Отдал на анализ родные магниты на специализированное предприятие. Вердикт вынесли ,что это полное Г,,,,,О. Феррит холодного прессования (самый дешевый) остаточная намагниченность в моём образце Вr=0,3."



Опустим за скобки оценочные суждения и посмотрим на измеренную цифру.

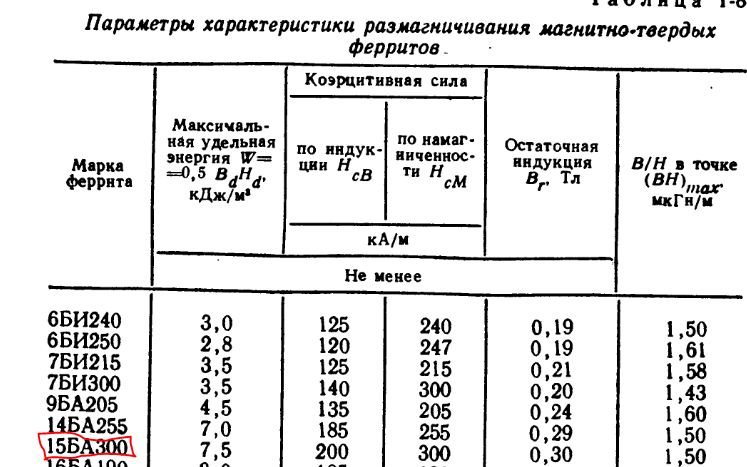

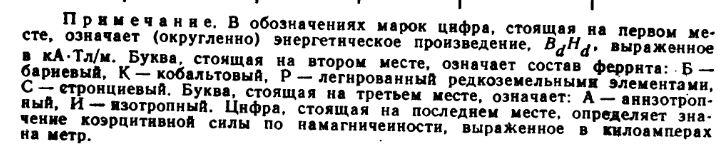

В ТДС-15 использовалась марка магнита 15БА300, а в ТДС-7 М15БА300-2.

По справочникам их остаточная намагниченность составляет Вr=0,3.

То есть за 25-30 лет свойства этих магнитов практически не изменились. Утверждения о том, что старые ферритовые магниты от времени сильно размагничены и ни на что не годны - не соответствуют действительности. Полагаю, что если их не пихали в огонь и не охлаждали до минус 50, а хранили, скажем, на антресолях в квартире - каких-либо ухудшений свойств магнитов наблюдаться не будет.

Ну сами характеристики магнитов - это не хорошо и не плохо. Это просто материал с конкретными свойствами, на основе которых проектируются конкретные изделия.

[Doggius 55]

Теперь по магнитам. Отдал на анализ родные магниты на специализированное предприятие. Вердикт вынесли ,что это полное Г,,,,,О

[Asheraddo 3 727]

Если кого-то интересует - в связи с расформированием стационарной системы продаю свою пару http://forum.doctorhead.ru/index.php?app=classifieds&module=core&do=view_item&item_id=6581 , цена обсуждаема, могу еще уступить реальному покупателю

[snorry 3 065]

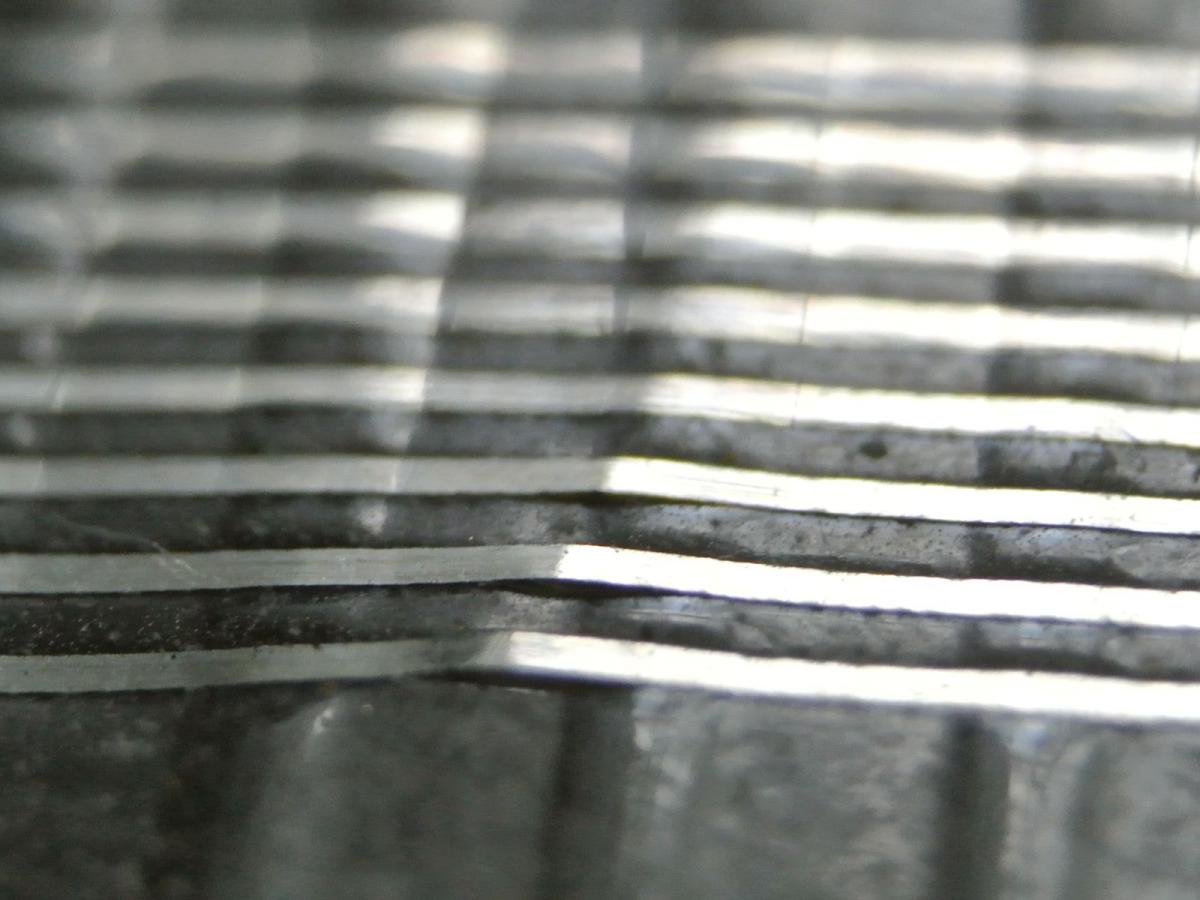

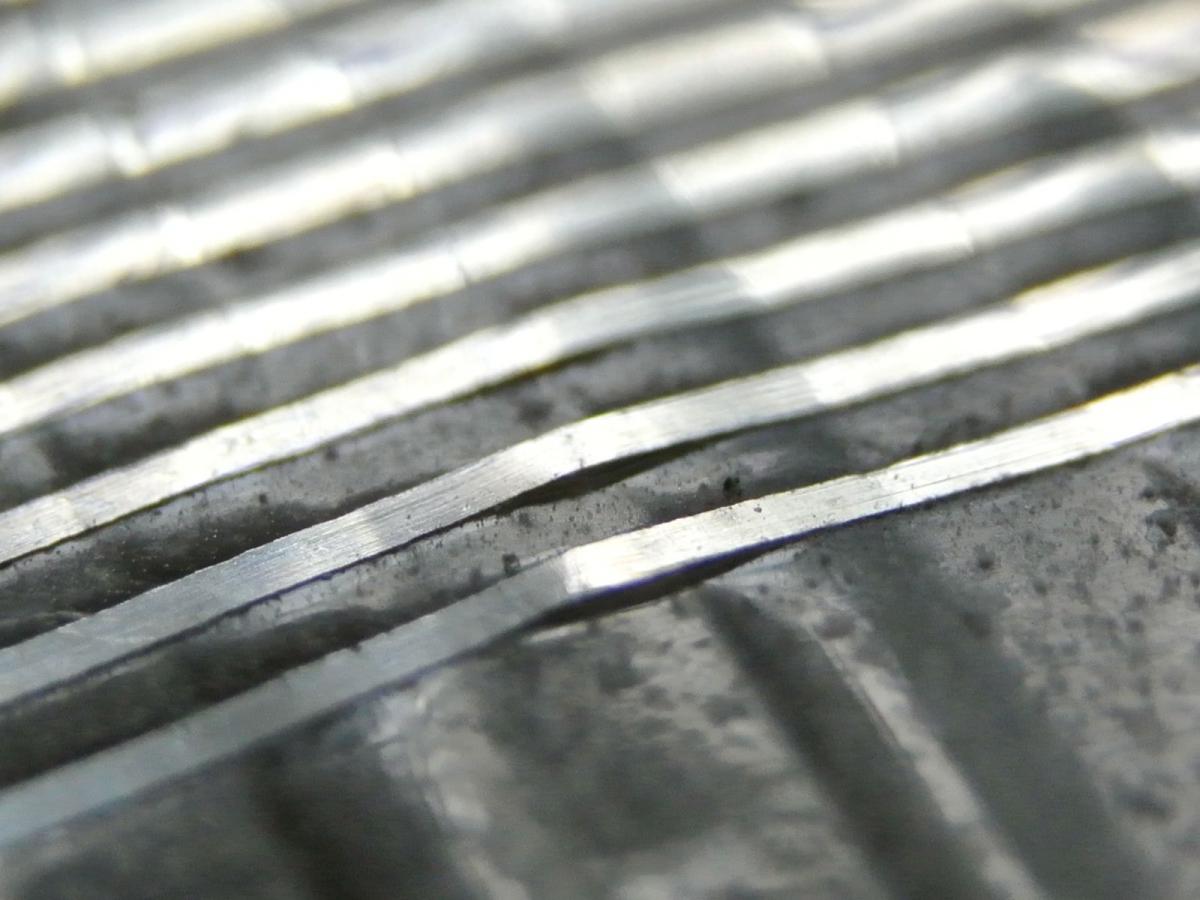

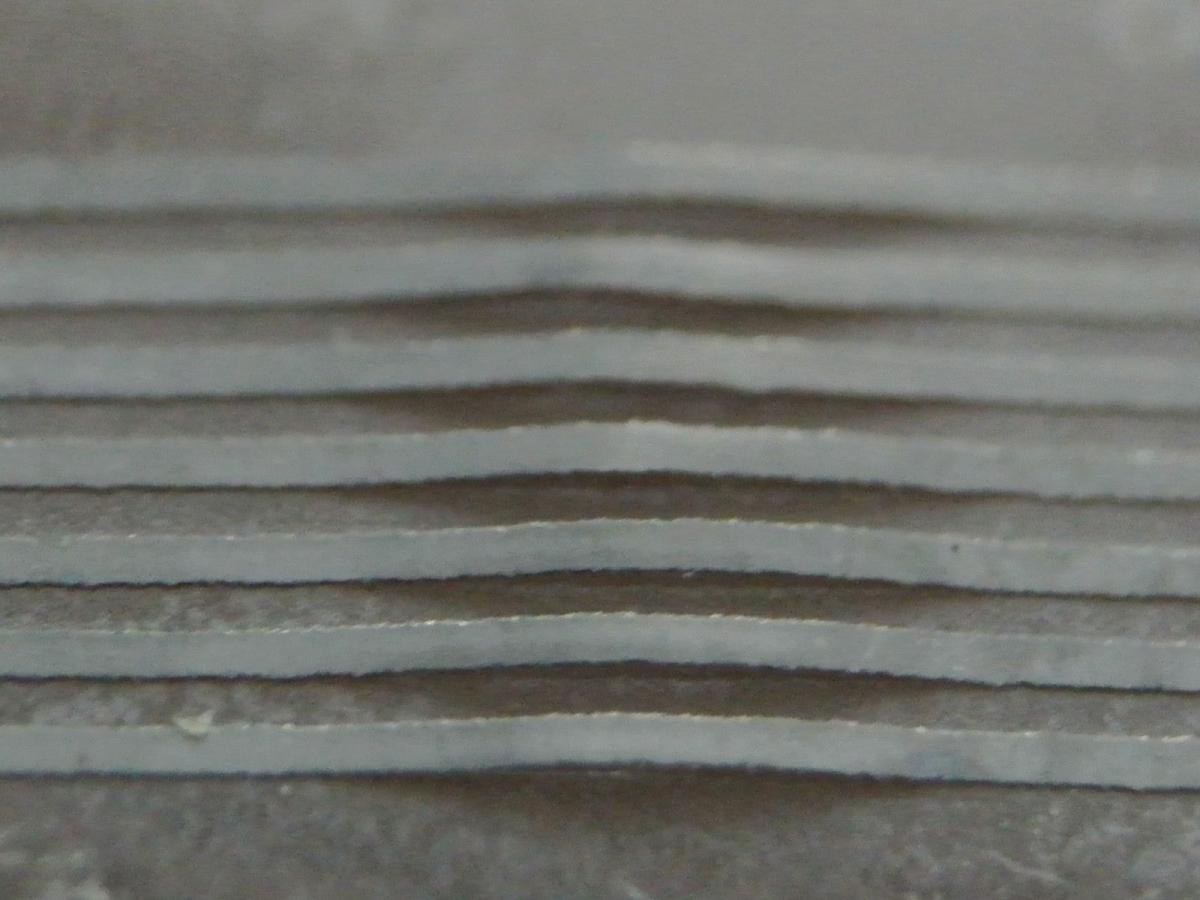

Фото некоторых неисправных мембран.

Все мембраны издают звуки, имеют нормальный для них импеданс.

Обнаружено после вскрытия. К сожалению, встречается довольно часто. В мод не годятся.

[Doggius 55]

Фото некоторых неисправных мембран.

Все мембраны издают звуки, имеют нормальный для них импеданс.

Обнаружено после вскрытия. К сожалению, встречается довольно часто. В мод не годятся.

А как-же волшебный цапон-лак ? или как ты его называл ?

[snorry 3 065]

Цапонлак позволяет это приклеить, но мембрана то уже не в идеале. Согласование параметров тоже будет уже не идеальным.

Если присланный экземпляр с такой проблемой - владельцу это показываю, а дальше решаем, что делать.

[snorry 3 065]

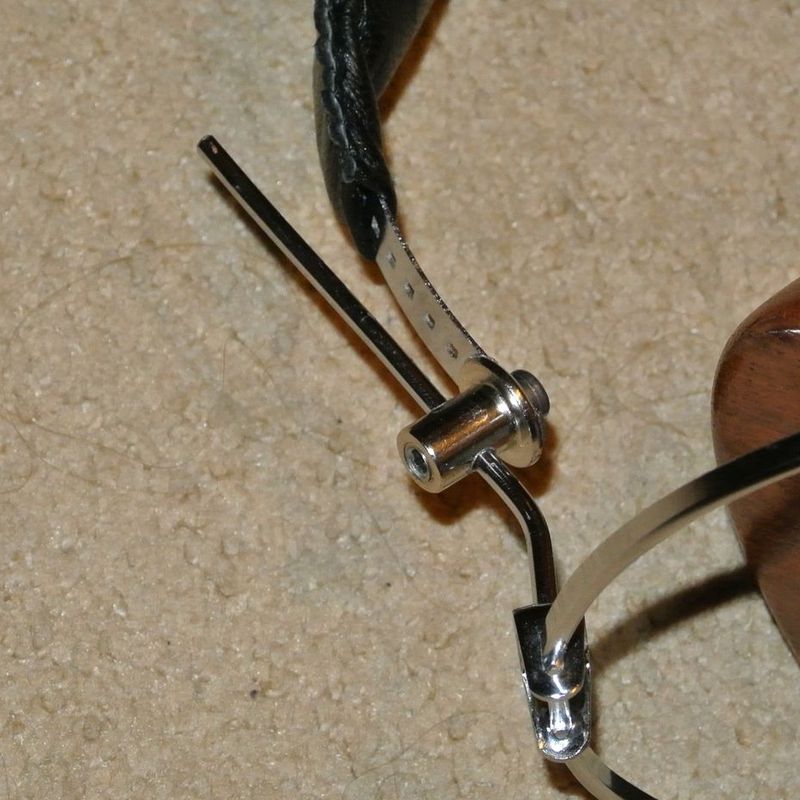

По просьбам некоторых камрадов сделал новый вариант конструкции оголовья.

Дужка металлическая от оголовья ТДС-15. Обшита кожей и поролоном.

Узел регулировки с винтом под 6-гранный ключ, как в деревянных оголовьях.



[SerB2 170]

Очень полезные ссылки на Первой странице и не работают,можно как то поправить ?

[snorry 3 065]

Блин, опять... Их вручную по всей теме собирать. Постепенно сделаю.
