@Letuchkin, у меня есть внешний регулятор на совтерах. Можно попробовать и с Беттой22 ) Но боюсь что выключить родной при этом не получится.

[Letuchkin 313]

@Jaster, а если "ручку" Беты на максимиум выкрутить?

[Jaster 634 5 Тракты]

@Letuchkin, для прожженых аудиофилов не прокатит.. если они слышат предохранитель питания и кабель питания, то в цепи сигнала контакты релюшек уж точно услышат..



зы попробуем при случае.

Изменено 10 декабря, 2018 пользователем Jaster

[jammer 446]

если они слышат предохранитель питания и кабель питания, то в цепи сигнала контакты релюшек уж точно услышат.



Я или не прожженый))) или не слышу)). Даже теперь не знаю что хуже).

[Helium 554]

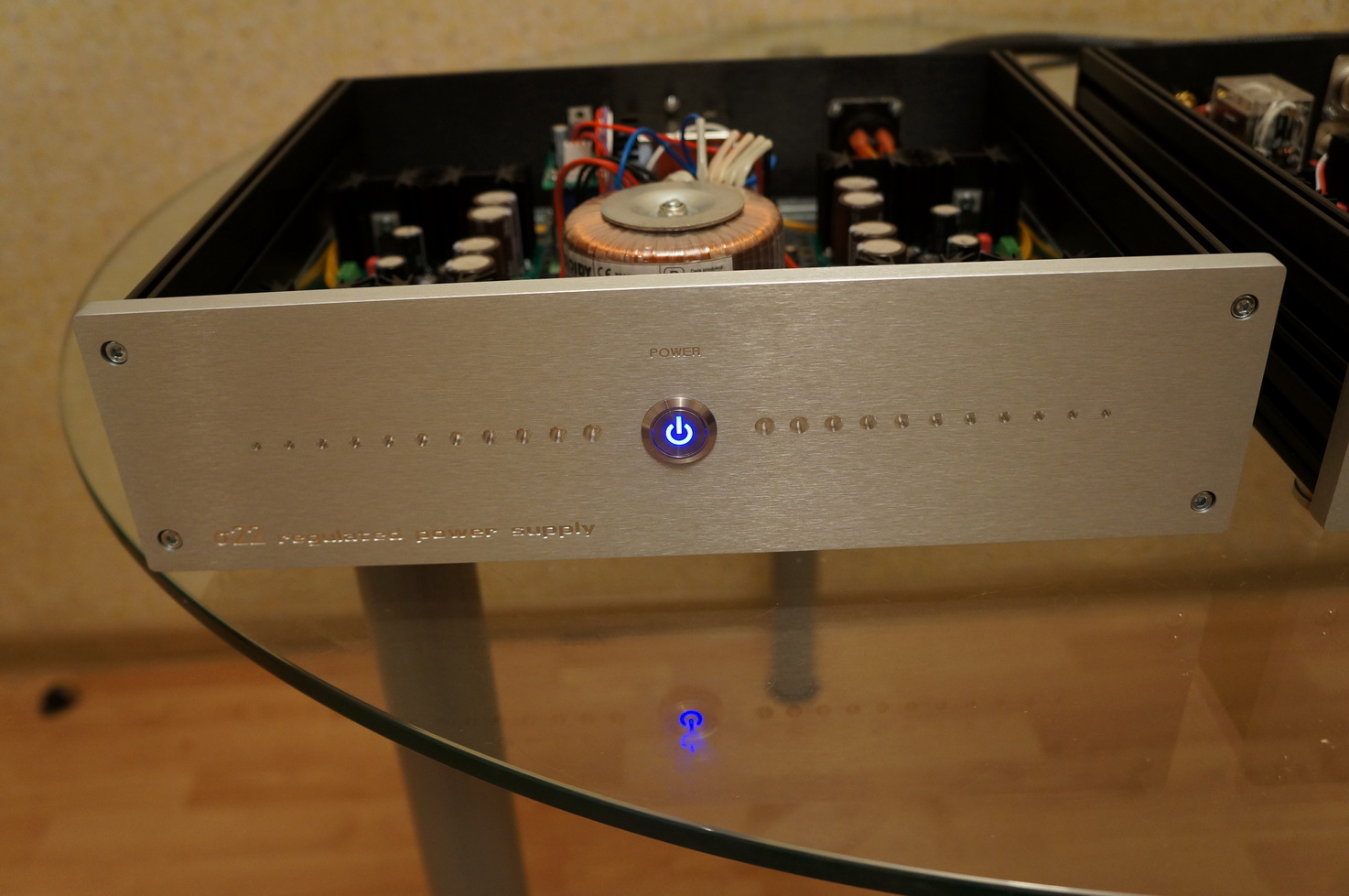

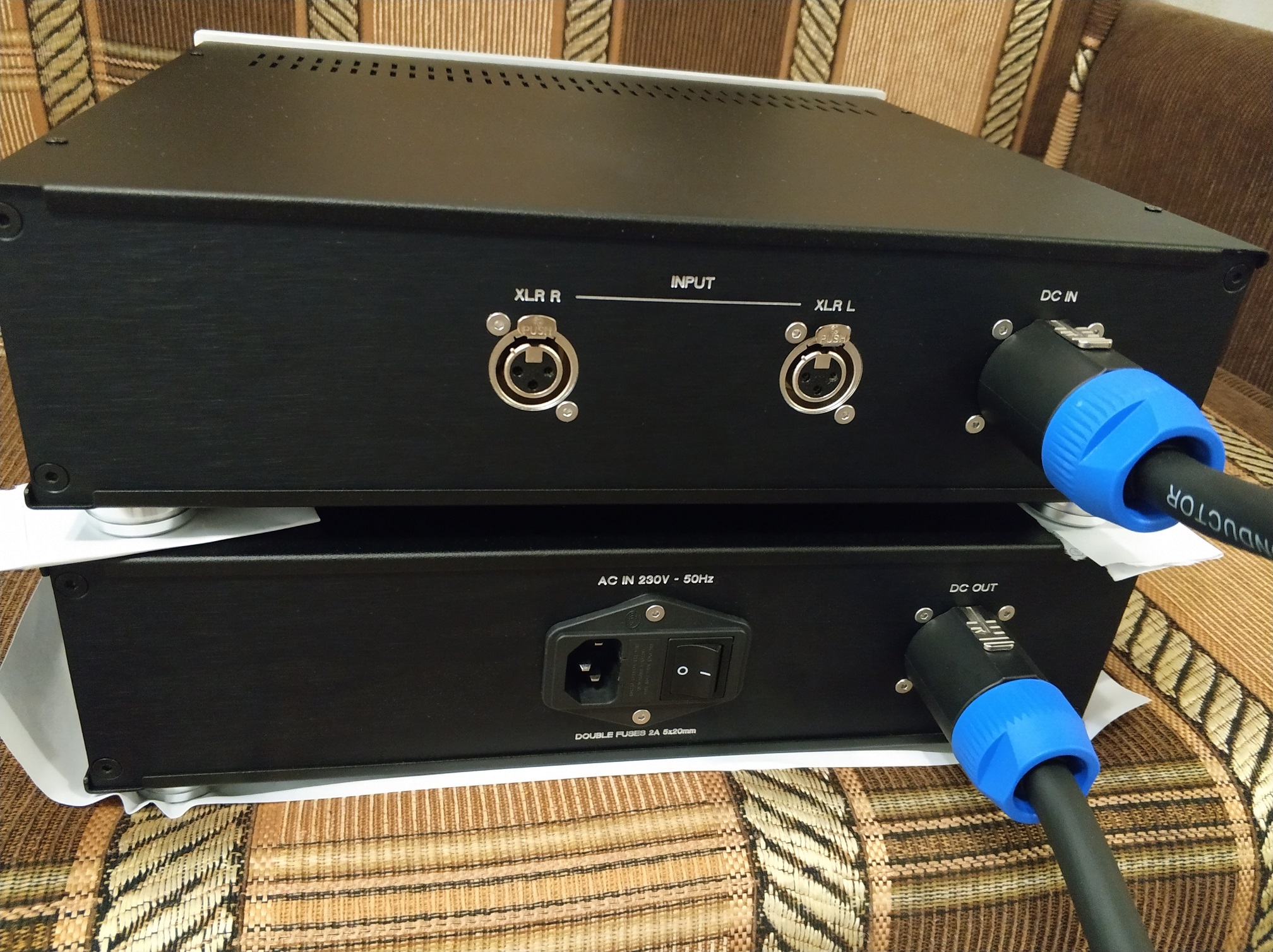

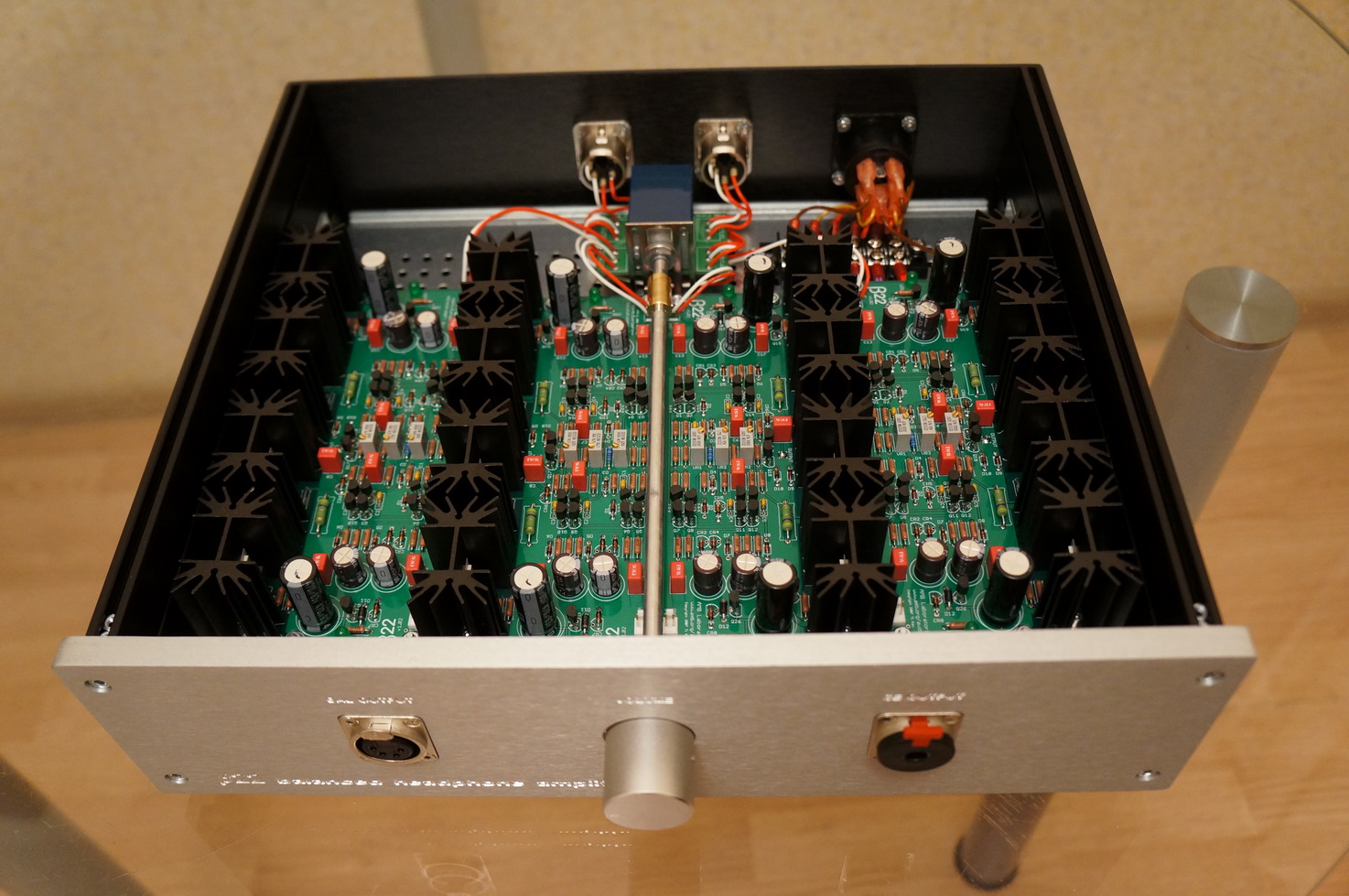

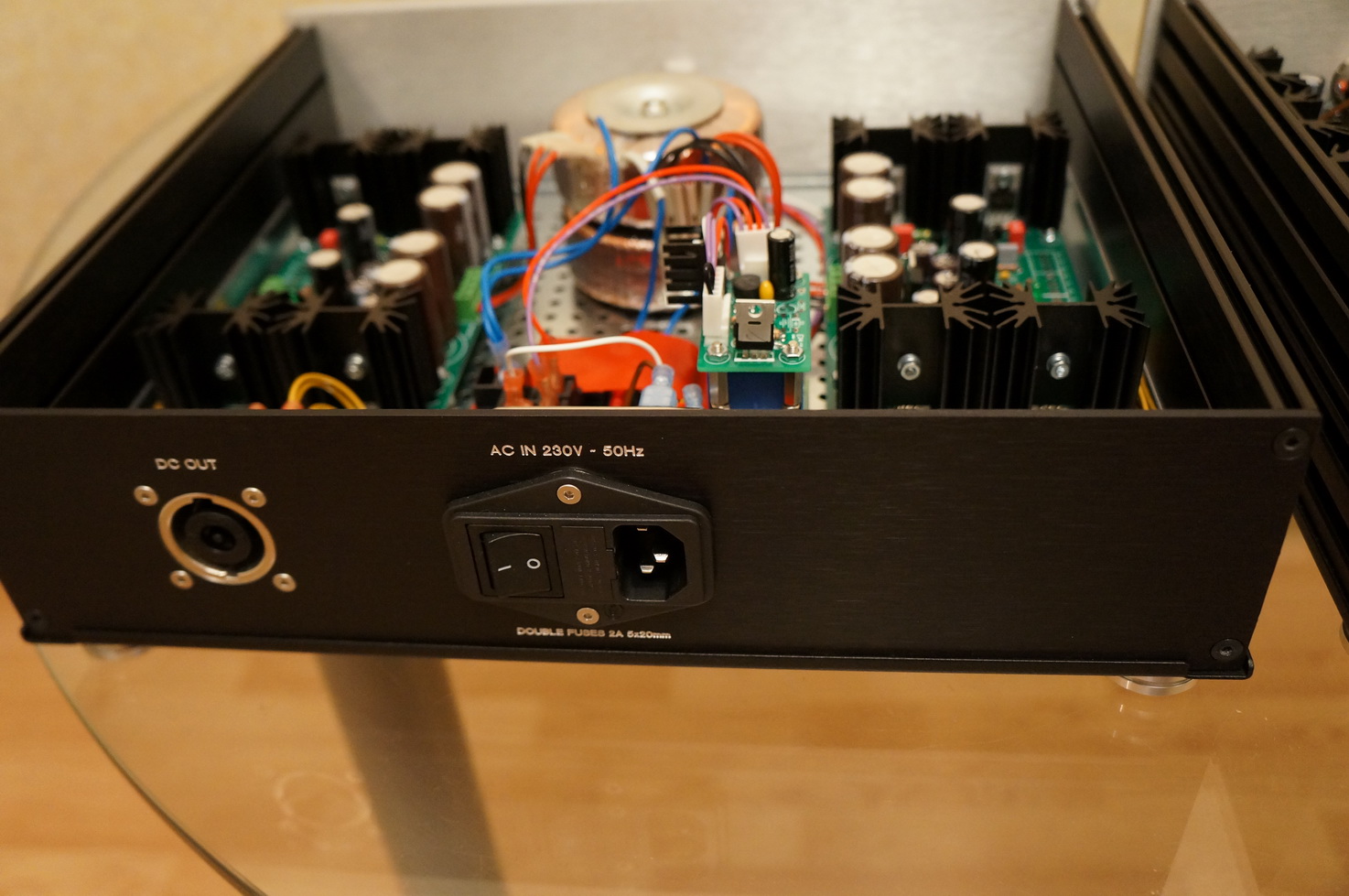

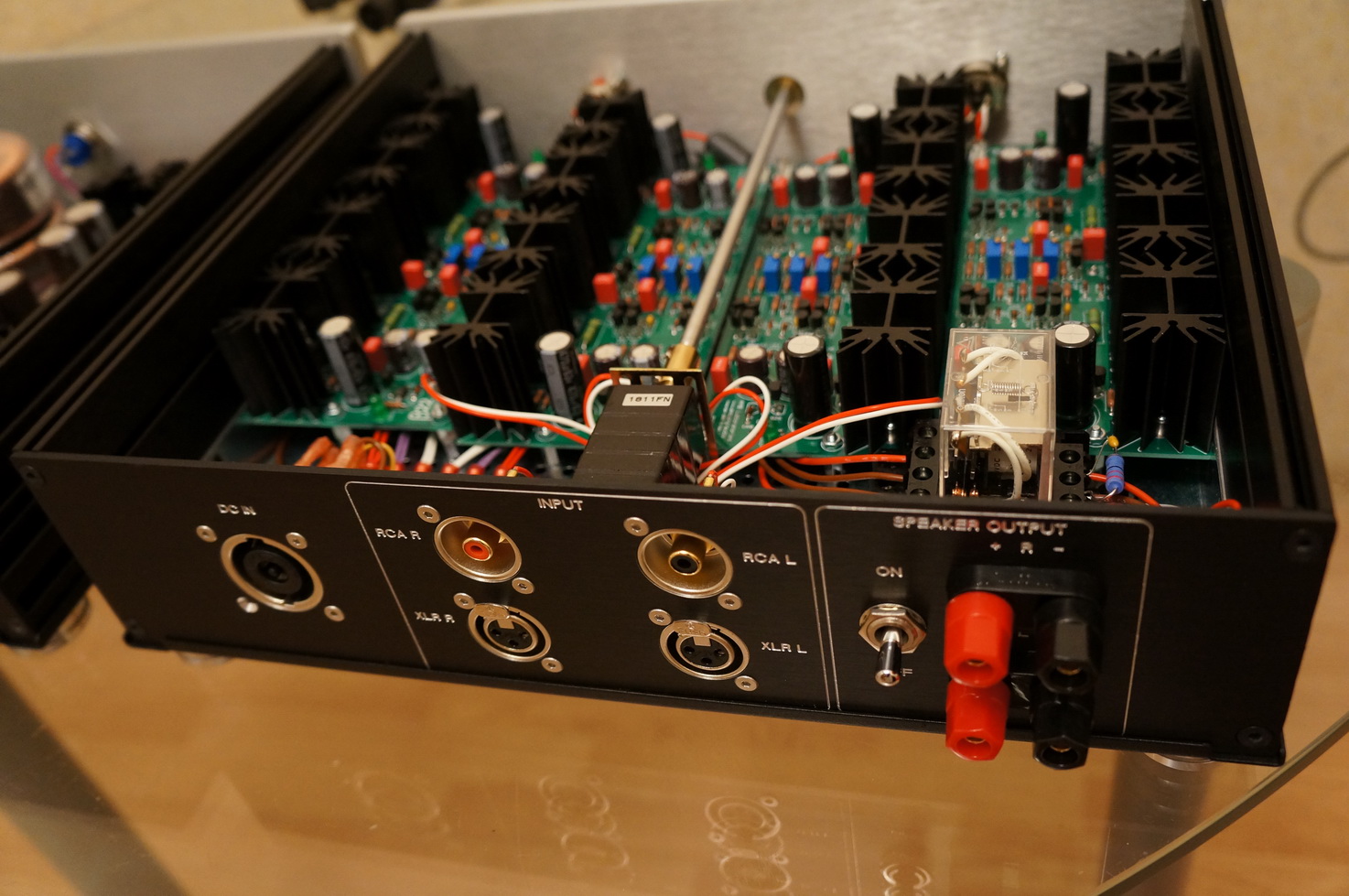

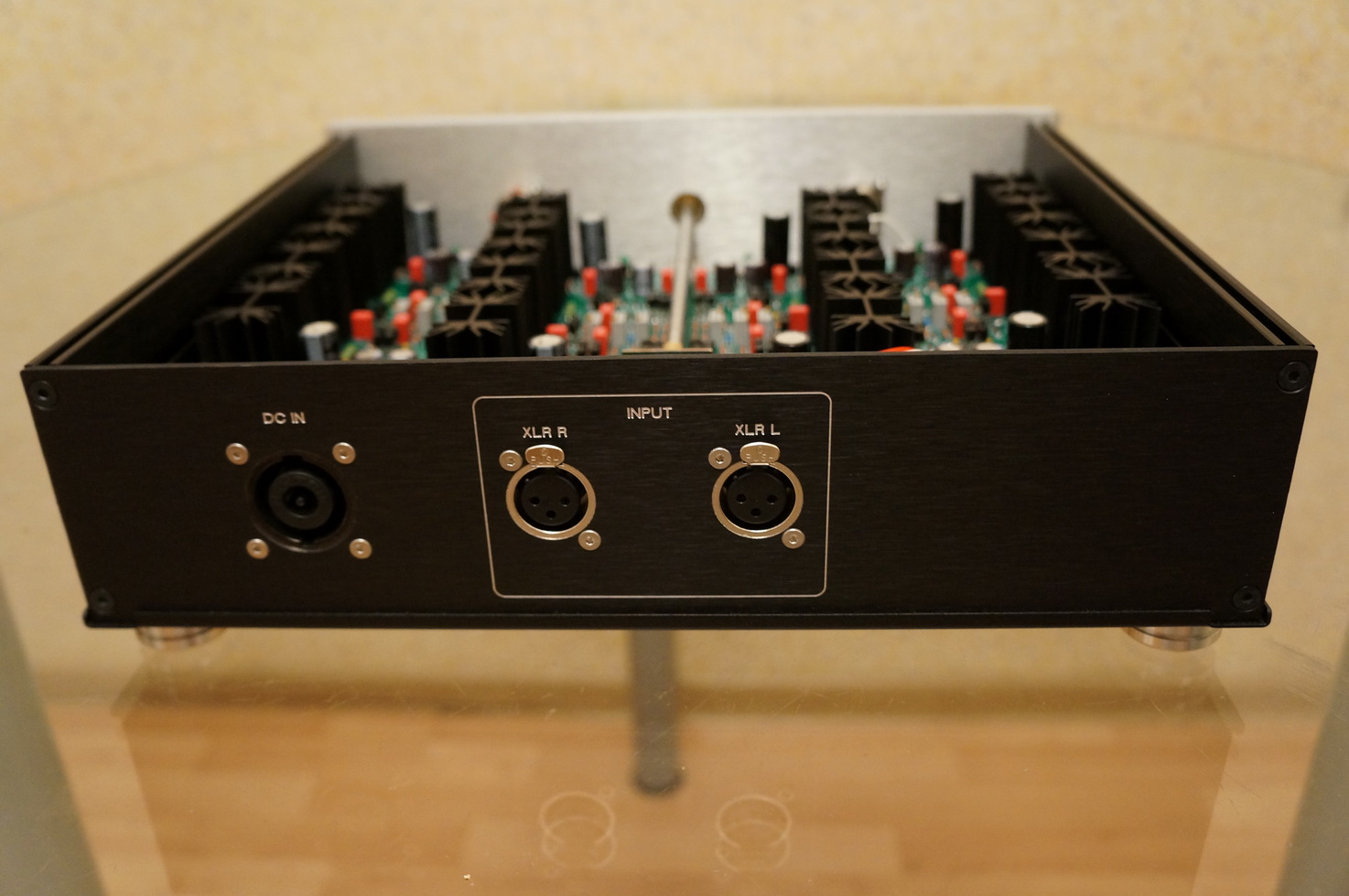

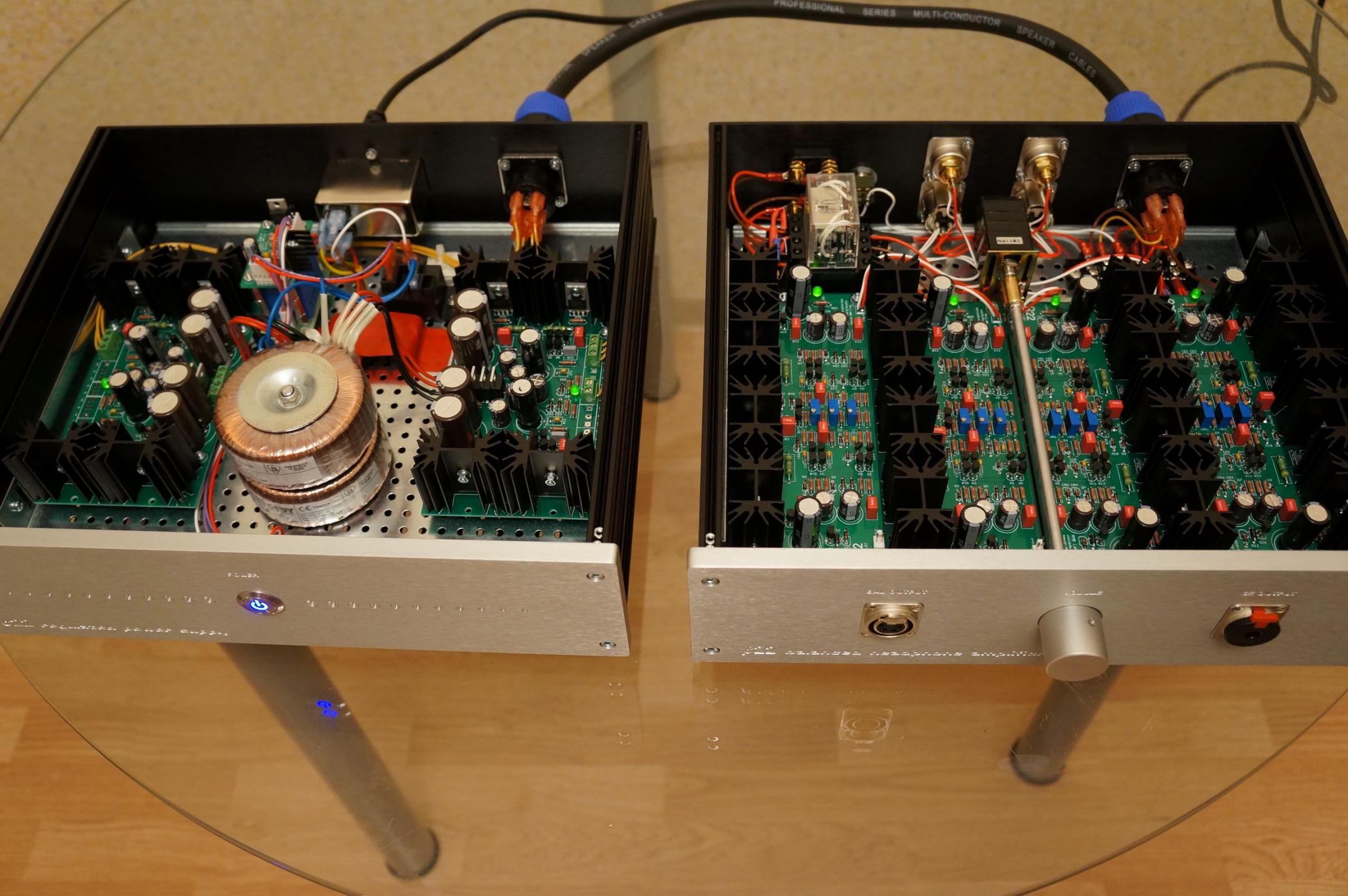

Относительно компактные балансные усилители.

Изменено 16 марта, 2019 пользователем Helium

[jammer 446]

@Helium,



Очень качественное исполнение.



1) Коробочка в блоке усилителя - блок защиты по DC?

2) Какие провода по звуку использовали?

3) 2 тороида (у меня тоже 2 , но в одном корпусе и усилитель и блок питания) - не нашлось подходящего? Недавно заказывал в Питере тороид (со специфичными размерами сердечника) на 150 ватт, делают очень качественно под заказ.

4) Разъем для ввода 220 В - просто, или с подавлением помех от сети?

Изменено 17 марта, 2019 пользователем jammer

[Helium 554]

1) Коробочка в блоке усилителя - блок защиты по DC?

Если понял правильно, то это реле Omron для выхода на колонки.

2) Какие провода по звуку использовали?

Какие всегда уже 5 лет)) посеребренная медь в птфе, калибр 20

4) Разъем для ввода 220 В - просто, или с подавлением помех от сети?

Ввод, фильтр и 2 предохранителя, на фазу и нейтраль.

[Goo8s 37]

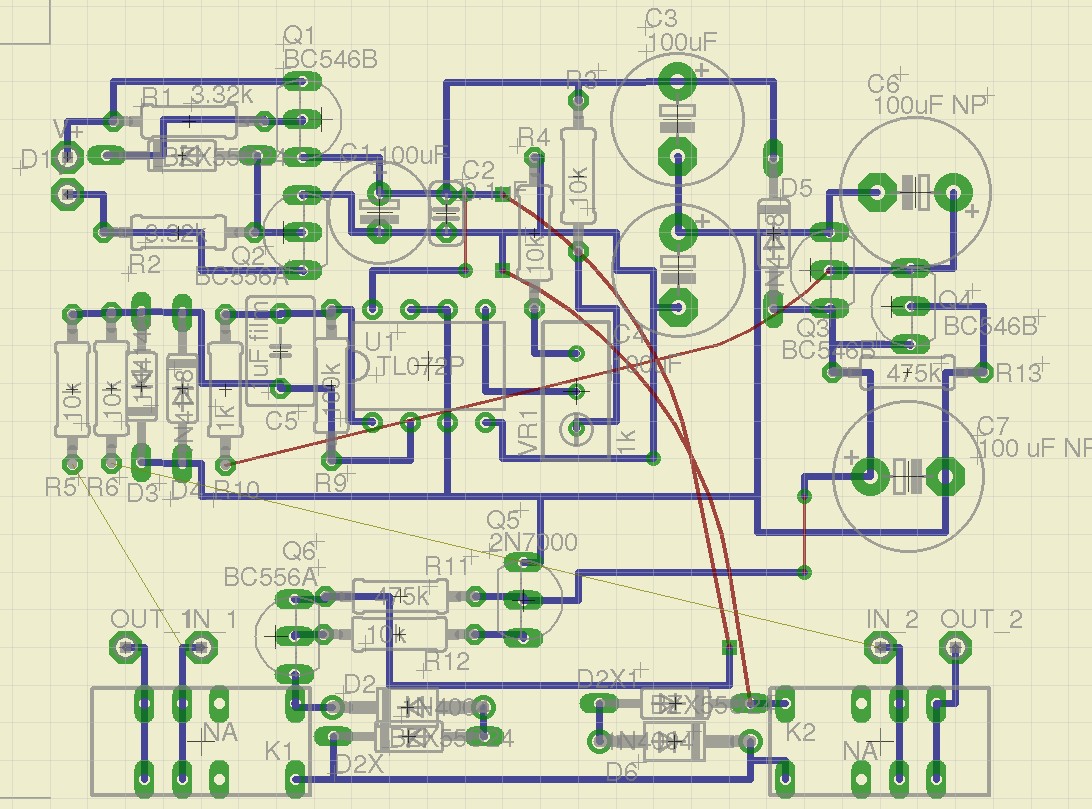

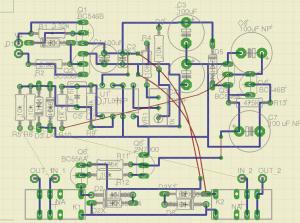

Некоторое время назад развёл защиту epsilon 12 под макетку 5х7 см.

Может кому-то пригодится.

Все детали сверху, перемычки изолированным проводом обозначены красным цветом.

В собранном виде не проверялась и в ближайшее время проверка не планируется.

Изменено 31 марта, 2019 пользователем Goo8s

[yuragon 4]

посоветуйте, пожалуйста качественный РГ для балансной схемы усилителя. ну и чтобы по цене не запредельный.

[donPedro 3 788]

@Helium, надо полагать, что RCA вход разведён только на положительные половинки левого и правого каналов, угадал?

И какая мощность получается на колонки, скажем 8-ми Омные?

Ещё хотел спросить, какой Ку у этого усилителя и у того, что Вы делали в 2014-м году для iow и который теперь у DragonOwen ? По внутреннему содержимому он очень похож на новичка, только корпуса у последнего симпатичнее.

А какие размеры у блоков?

Изменено 20 марта, 2019 пользователем donPedro

[Helium 554]

надо полагать, что RCA вход разведён только на положительные половинки левого и правого каналов, угадал?

Да, конечно.

И какая мощность получается на колонки, скажем 8-ми Омные?

По данным автора - около 70Вт rms



Ещё хотел спросить, какой Ку у этого усилителя и у того, что Вы делали в 2014-м году для iow и который теперь у DragonOwen ? По внутреннему содержимому он очень похож на новичка, только корпуса у последнего симпатичнее.

Корпуса ограничиваются только фантазией и бюджетом) Общие размеры примерно 340x280x100мм, это с учетом выступающих элементов и ножек.

[kleymor.metal 4 776 4 Тракты]

То есть уже доступны дизайнерские коробки?

[DragonOwen 2 492 22 Тракты]

То есть уже доступны дизайнерские коробки?

Бета22 у Rutger'а выглядит шикарно, плюс куча мелких ништячков типа регулировки громкости с пульта и экранчика на самом усилителе Но звучит, слава богу, вроде при этом примерно так же как моя, в простеньком корпусе Обе Бэты (моя и Rutger'а) от @Helium, обе балансные, основной "фарш" точно не знаю, но вроде примерно один и тот же

[Rutger 15 769]

То есть уже доступны дизайнерские коробки?

Бета22 у Rutger'а выглядит шикарно, плюс куча мелких ништячков типа регулировки громкости с пульта и экранчика на самом усилителе Но звучит, слава богу, вроде при этом примерно так же как моя, в простеньком корпусе Обе Бэты (моя и Rutger'а) от @Helium, обе балансные, основной "фарш" точно не знаю, но вроде примерно один и тот же

Основное различие, это релейные потенциометр и селектор входов-выходов.

Причем реализация их выполнена как отдельная подсистема, с экраном, микроконтроллером, пультом ДУ + расширенная реализация и коммутация всевозможных входов - выходов (включая акустику) с возможностью их разнообразного переключения с помощью релейного селектора. Плюс, наличие инвертора на входе, для преобразования входных небалансных сигналов в полностью балансные на выходе.

Возможно все это именно на звук и не сильно влияет, но зато очень сильно облегчает использование усилителя в самых разнообразных вариантах подключения.

Изменено 21 марта, 2019 пользователем Rutger

[rs123 988]

Возможно все это именно на звук и не сильно влияет, но зато очень сильно облегчает использование усилителя в самых разнообразных вариантах подключения.

И очень сильно облегчает кошелёк покупателя). Хотя, бесспорно, очень нужные полезности.

Изменено 21 марта, 2019 пользователем rs123

[jammer 446]

@yuragon,



1) Оригинальный Alps. Если найдете. Как вариант - купить на mouser/digi key. На спам (тем более на Али/Тао) покупать бы не стал.

2) DACT (или подобные). Цена вопроса около 10-15 тр, если я не путаю

3) Релейный регулятор Никитина (который стоит у меня сейчас) на резисторах Susumu, можно взять готовый, можно собрать самому. Но тут мнения сообщества разделились)) кого то раздражает звук щелкающих релющек (я вот его не слышу, потому что сижу в наушниках, и вообще я его не кручу, так как слушаю музыку примерно на одном уровне), кого то нет. Короче все фломастеры на вкус и цвет разные

[Helium 554]

Подниму.

@yuragon,

TKD. Очень он нравится мне.

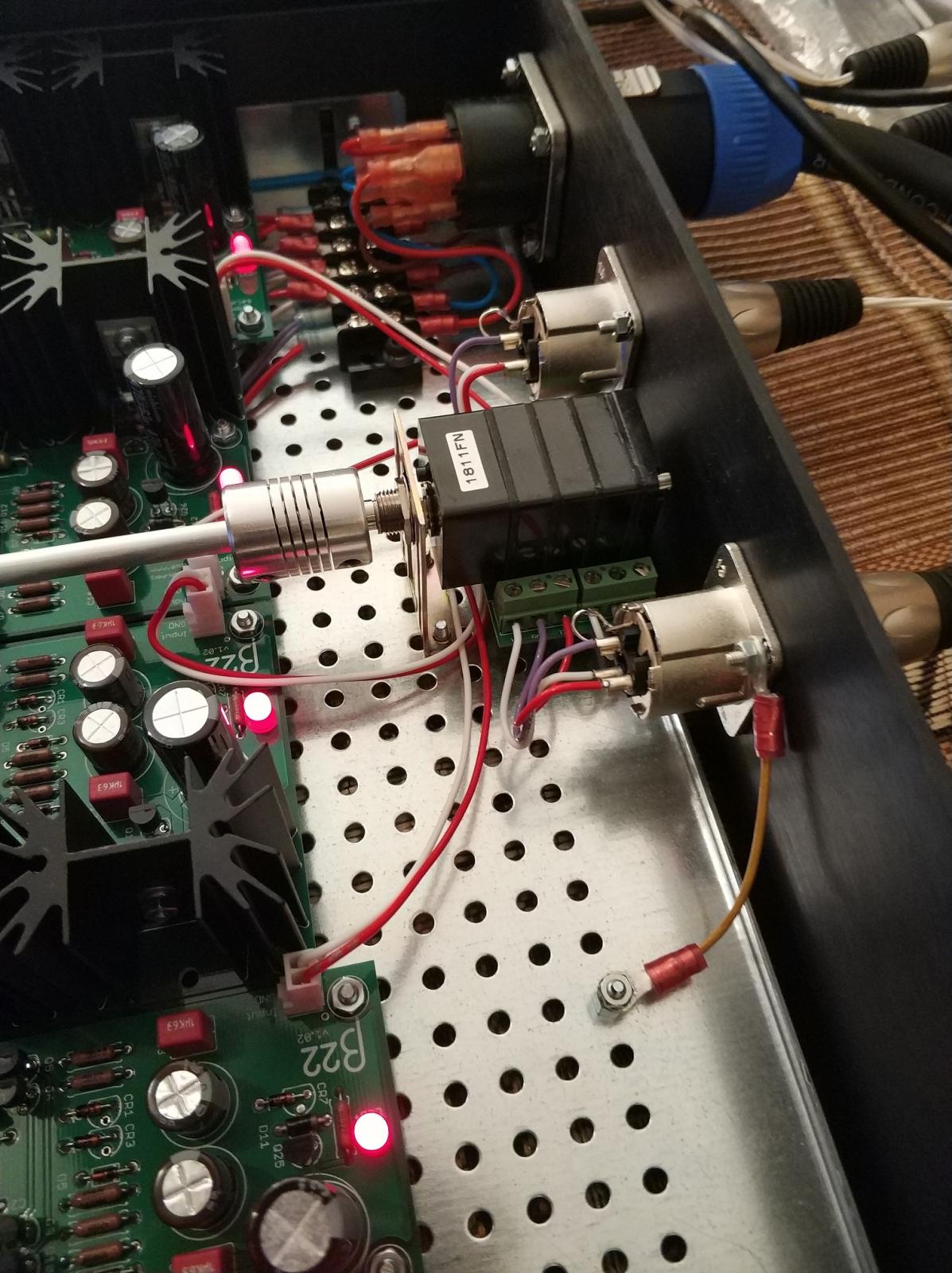

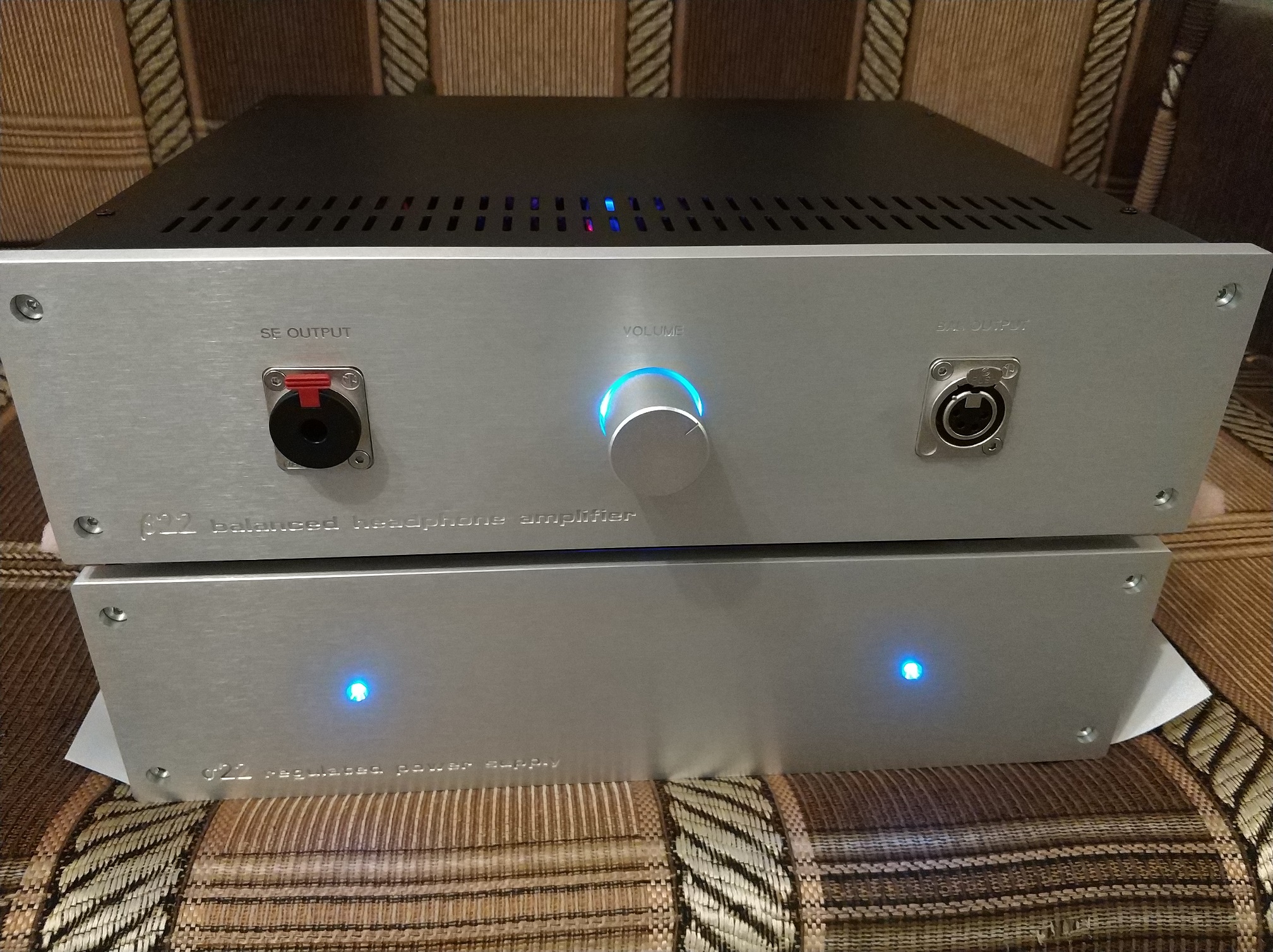

Решил добавить неяркую подсветку в бету. Получилось имхо симпатично.

[shatrukov 124]

РГ именно ручка регулировки как то маловато в диаметре выглядит))), или мне мерещатся аппараты из *78 - х ка эталон с крупными ручками)))

[Helium 554]

Диаметр ручки 27 мм. Тут на любителя))

[shatrukov 124]

Диаметр ручки 27 мм. Тут на любителя))

Померил, ну да как то мало ... по мне 40 мм оптимально, и это не только с точки зрения эстетики... с практической стороны... рег. большим диаметром легче и приятнее поворачивать механический (23 шага) и то с ослабленной внутренней пружиной фиксации))), а если бы 27мм и с неослабл. пружинкой... ну не знаю

[jammer 446]

Хочу отметить одну особенность. После кардинальной переборки своей балансной беты, которая заключалась в тщательном подборе тошиб (+/- 1%) и других деталек (которые требуют подбора) я выставил все напряжения по инструкции на UT181a (он довольно точно показывает как вольты так и милливольты) и просто стал его слушать. После полугода проверил постоянное напряжение на выходе каждого канала - как и говорил @BesPav - они "гуляли" в диапазоне +/- 2 мВ.



Полагаю что максимально точный подбор транзисторов (и остальных деталек) дает свой результат, тут я призываю не слушать Ти Кана))), который продает тошибы с разбросом +/- 10 % (что в по сути дает 20 % разброс на максимуме), вполне возможно сделать это лучше (и знаю пару человек, которые так и сделали). Если кому то это актуально, как я писал раньше, приятель продает полный набор подобранных транзисторов на баласный вариант (подбор в пределах 5% если я не ошибаюсь, то есть +/- 2.5 % по всему количеству - на 4 канала, он есть на этом форуме.

[Rexor 171 1 Тракты]

Подумываю о Бете. Хочу спросить - если в планах нет супер-тугих наушников, имеет-ли смысл заморачиваться балансным вариантом? Мощности беты даже в небалансном варианте с головой хватает для "легких на раскачку" наушников. Или все-же даже при работе на "полшишечки" баланс ощутимо улучшит что-то?

[shatrukov 124]

Мне кажется все от наушников будет зависеть, точней от их импеданса, у меня 300Ом GMP400 легкая нагрузка на у сил. Они характер свой и на микросхеме раскрывают. С ними разницы не услышал, разве что на балансном варианте показалось чуть ярче звучание, что по мне и не очень, но это может и потому что это был чужая бета22 со своими настройками токов покоя (есть там не большая зависимость), не мерить же чужой)))

[jammer 446]

Субьективно (!) балансная бета звучит лучше. Бета вообще хорошо "откликается" на всевозможные апгрейды и улучшения.



Основное время занимает не пайка плат)), а обустройство плат в корпусе и доведение до эстетически приемлемого уровня. С этой точки зрения разница во времени крайне небольшая (думаю можно не напрягаясь собрать 2 платы за пару вечеров). С точки зрения стоимости разница тоже не настолько существенна (сравнительно с итоговой стоимостью).



Решать вам.

[Rexor 171 1 Тракты]

Кстати, какая перегрузочная способность входных каскадов беты? Ну всмысле какой максимальный уровень можно подать на вход, чтобы не вогнать каскад в искажения? Мой цап например умеет и в 7 вольт (3.5вольт на плечо).

Интересует именно вход. Поведение следующих каскадов будет зависить от КУ, который не определен Я думаю что мне КУ=5 с головой хватит (особенно если 7 вольт на входе не проблема для беты)

Изменено 6 августа, 2019 пользователем Rexor
