AMB Beta 22

[Helium 554]

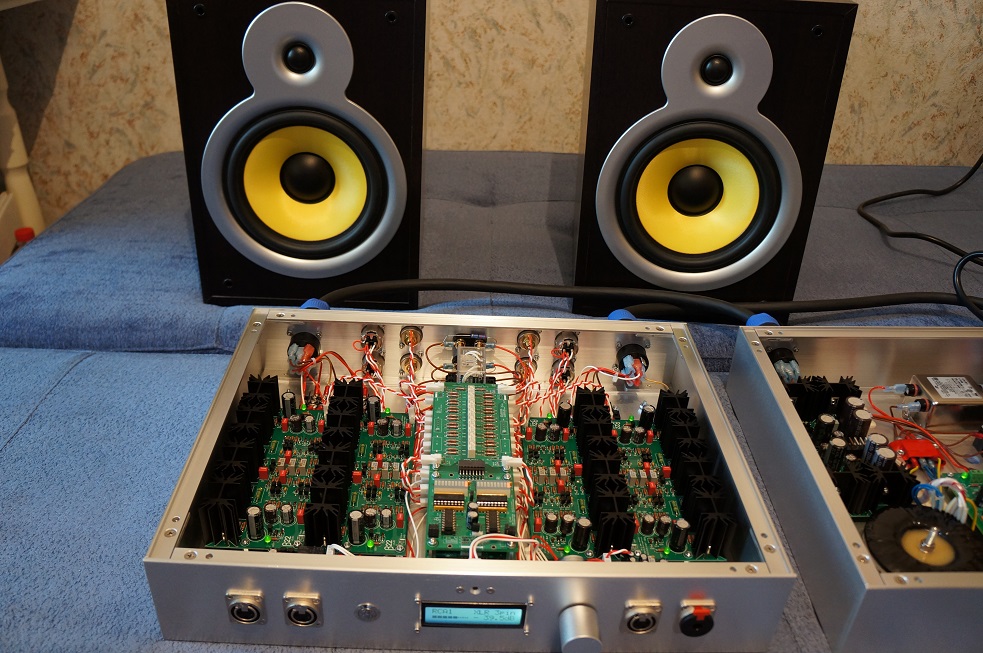

Многие интересовались, как Beta22 раскачивает колонки. Старые добрые двухполосные Microlab Pro 3 достигают такого уровня громкости, что для квартиры в многоквартирном доме становится некомфортно. Что ж, это и еще и качественный усилитель для полочных колонок. Выход на спикеры реализован хитро, через силовое реле Omron, и также селектируется через пульт управления наряду с остальными выходами.

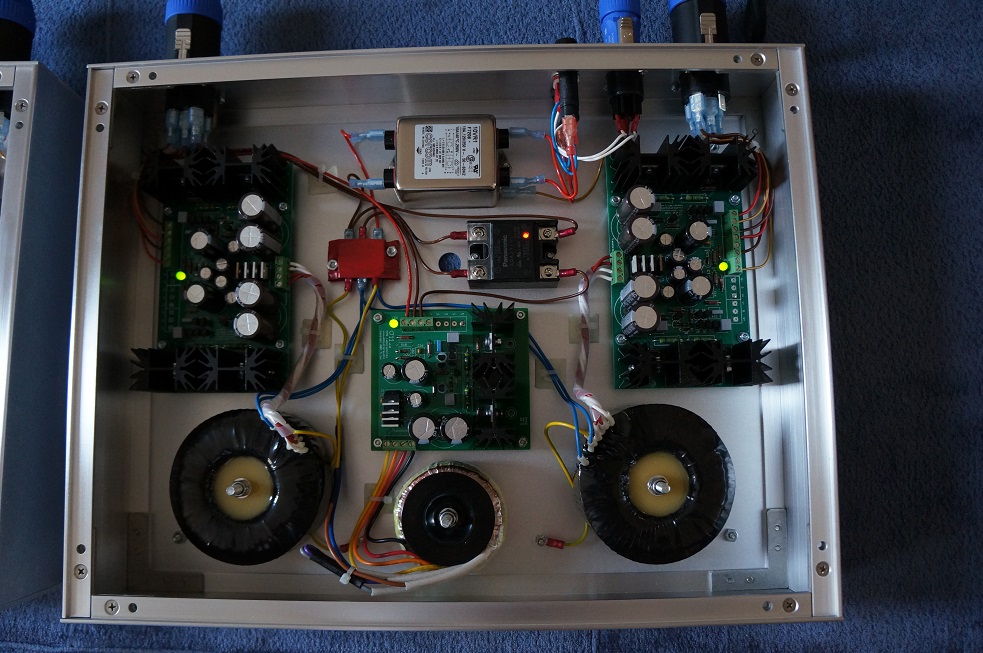

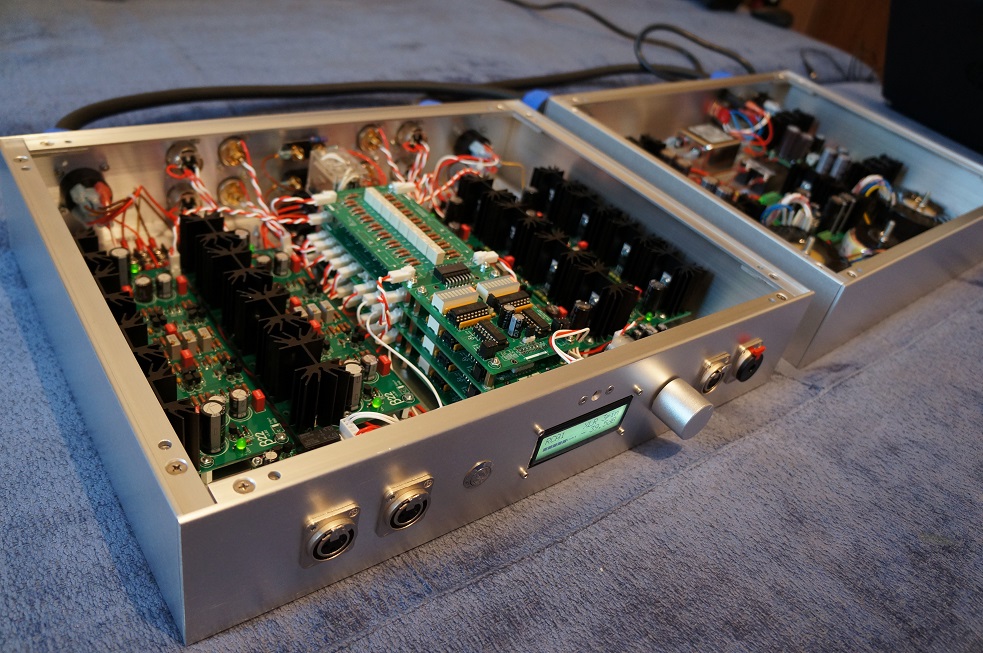

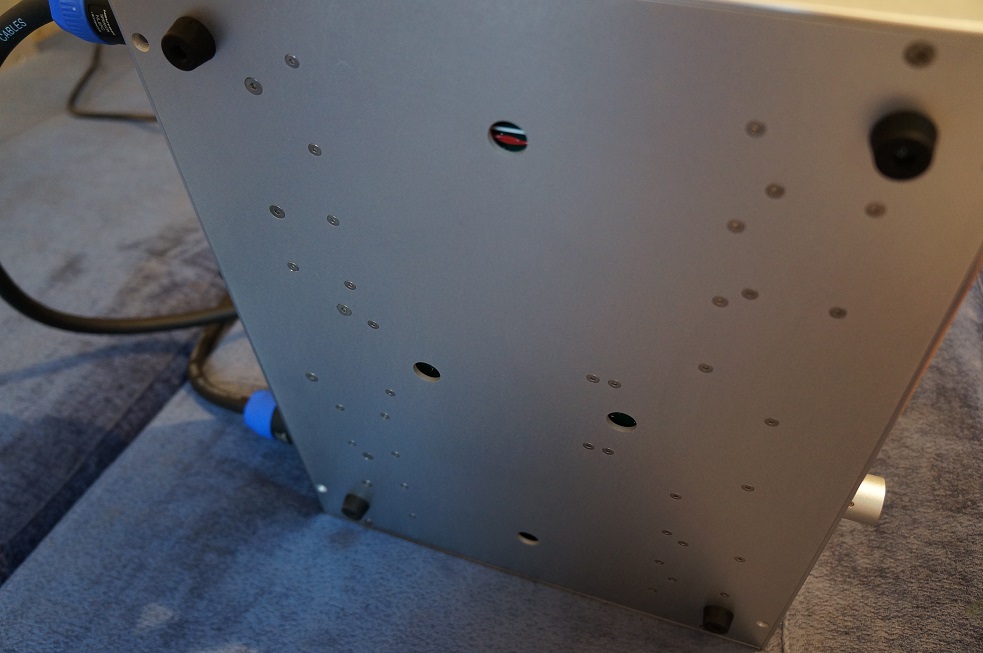

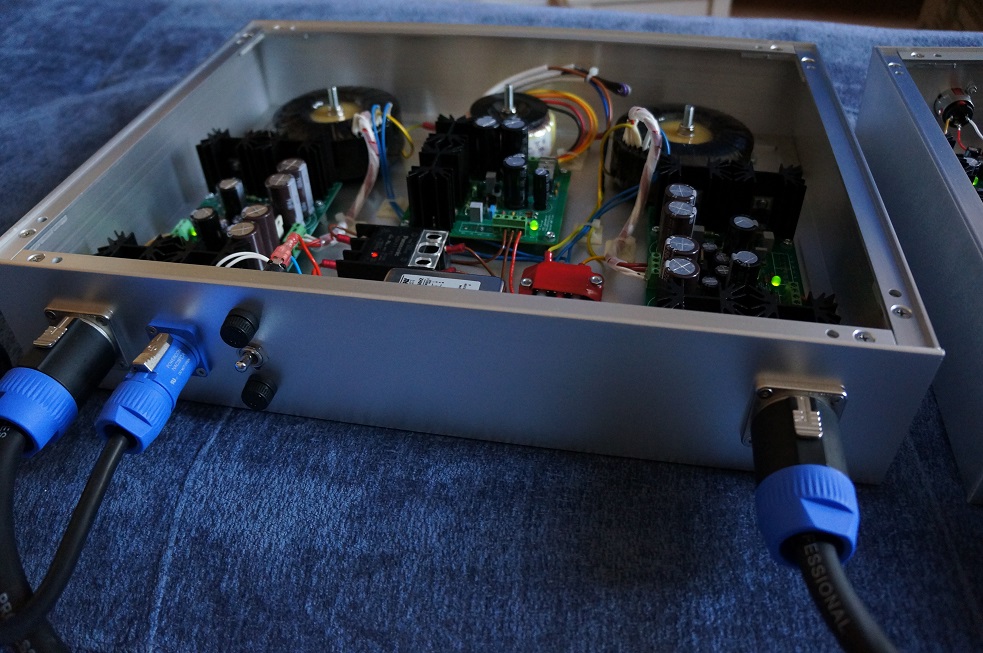

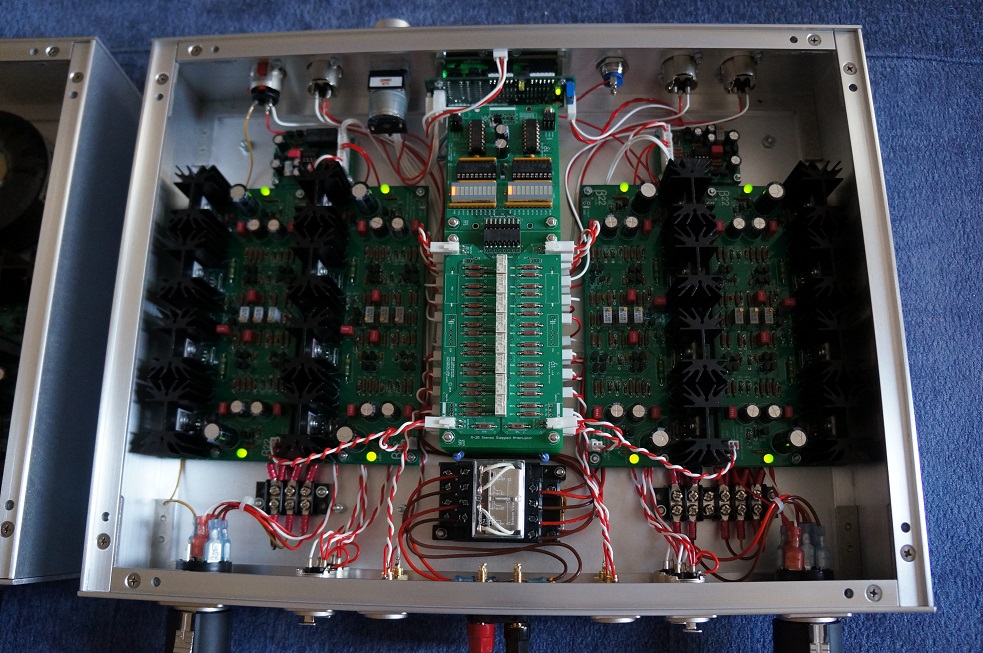

Балансная Beta22, платы защиты e12, релейные РГ и селектор, экранированные трансформаторы, дуал-моно питание, моторизованный пот, 4 входа, 4 выхода. Корпус из США, рассверлен на ЧПУ без гравировки, сплав 6061, очень прочный. Эдакий милитари-стайл.

[Solitudo 2 602]

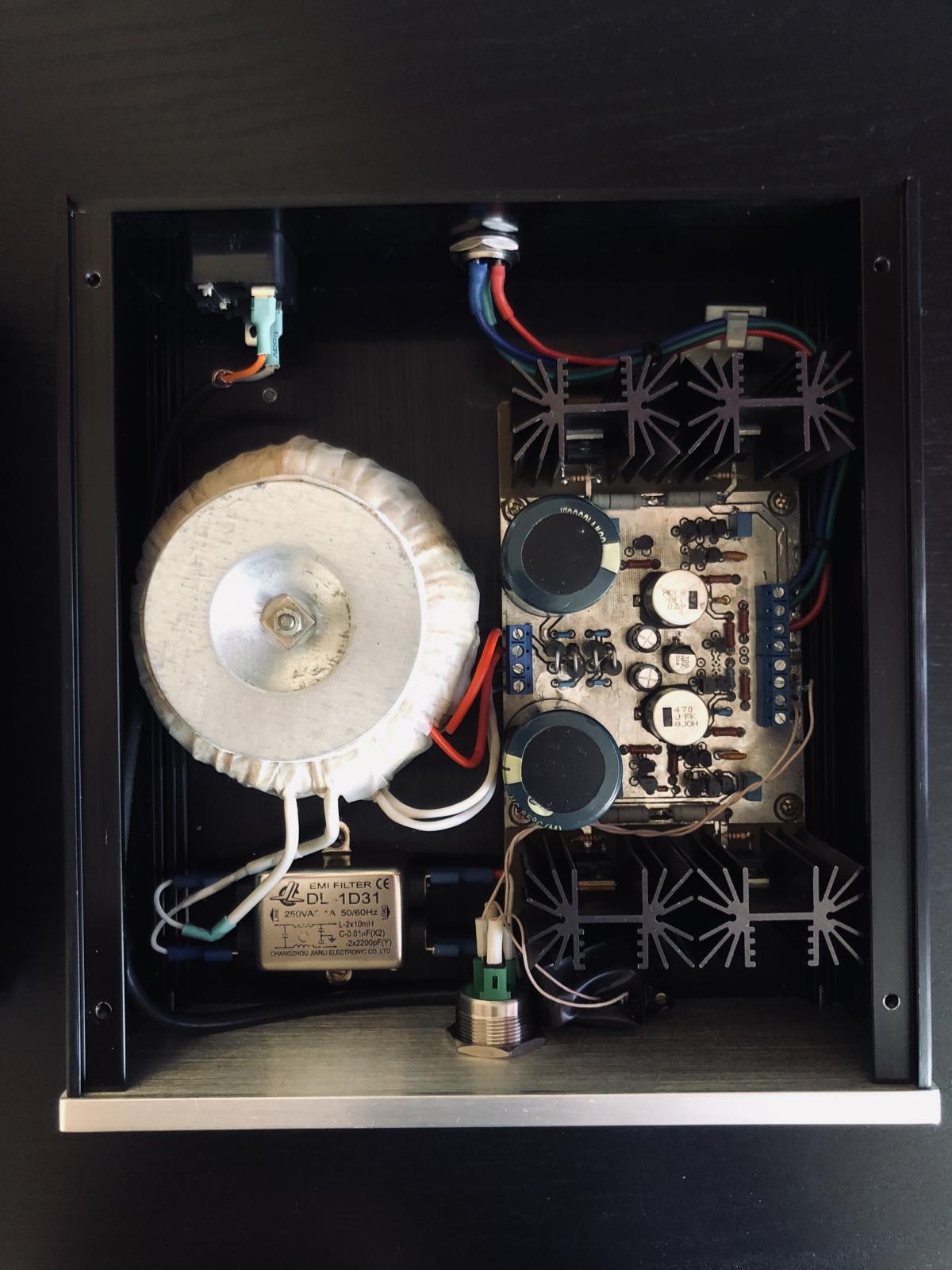

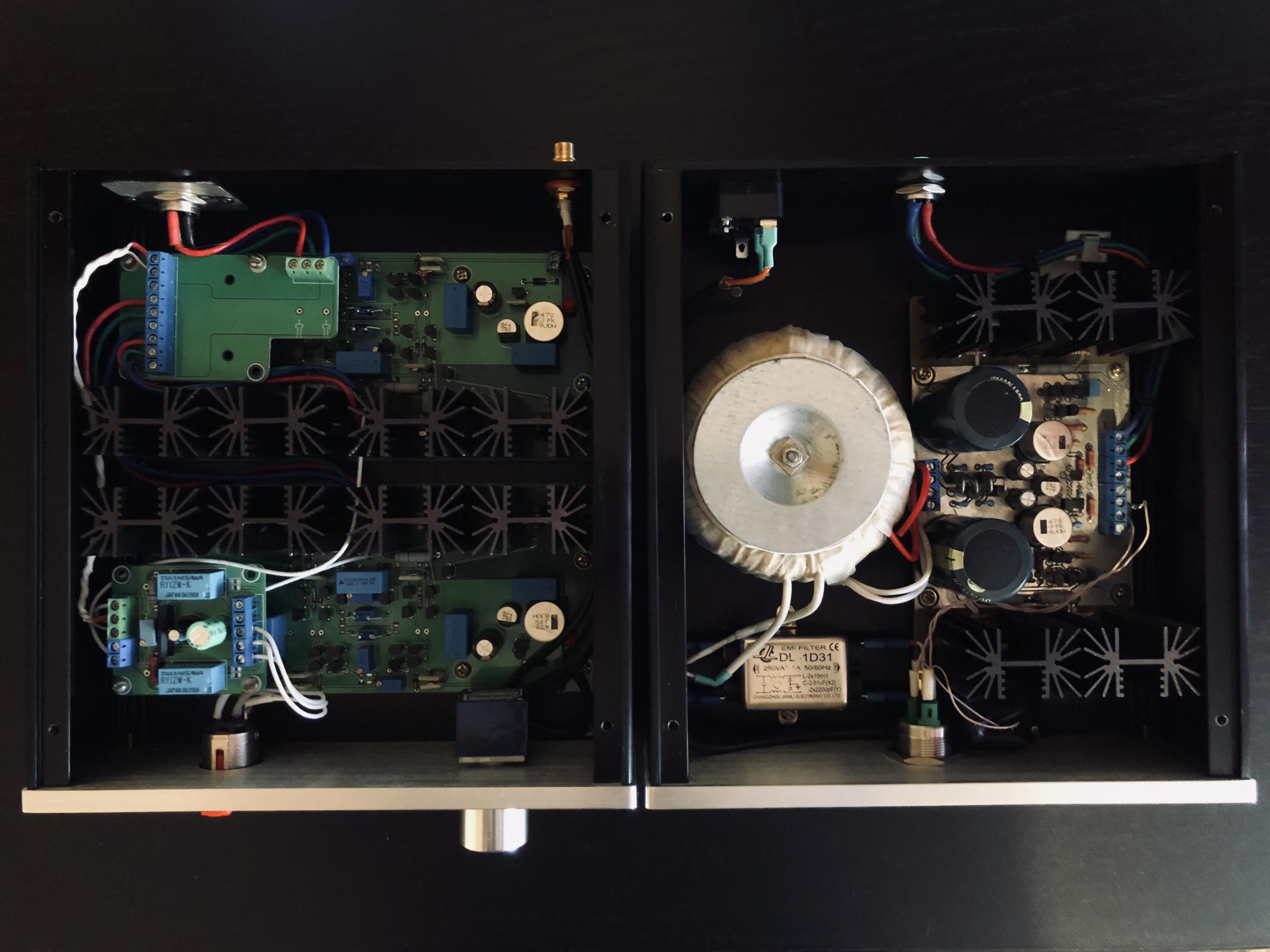

Главный недостаток Беты22, который с годами сильно стал раздражать, из-за чего усилитель был продан, так это - гигантский размер усилка на оригинальных платах. Ну просто два чемодана лежащие на столе. Очень жалею до сих пор, что не успел купить у китайца, что сделал качественную компактную версию. Уже оплатил посреднику, но усилки к тому времени закончились.(( Просто небо и земля с точки зрения удобства.

[Letuchkin 313]

@Solitudo, На оригинальных платах тоже можно в один небольшой корпус уместить. Я недавно прикидывал такой вариант. Только высота корпуса должна быть от 90 мм и выше.

[Helium 554]

Смотря какая конфигурация. Как на моем фото - выше головы не прыгнуть. Даже в этих корпусах тесно.

П.С. что-то к ламповой технике таких требований не предъявляется. Там первой строчкой принято писать вес усилителя (больше=лучше), а потом уже все остальные хар-ки.

[Solitudo 2 602]

Смотря какая конфигурация. Как на моем фото - выше головы не прыгнуть. Даже в этих корпусах тесно. П.С. что-то к ламповой технике таких требований не предъявляется. Там первой строчкой принято писать вес усилителя (больше=лучше), а потом уже все остальные хар-ки.

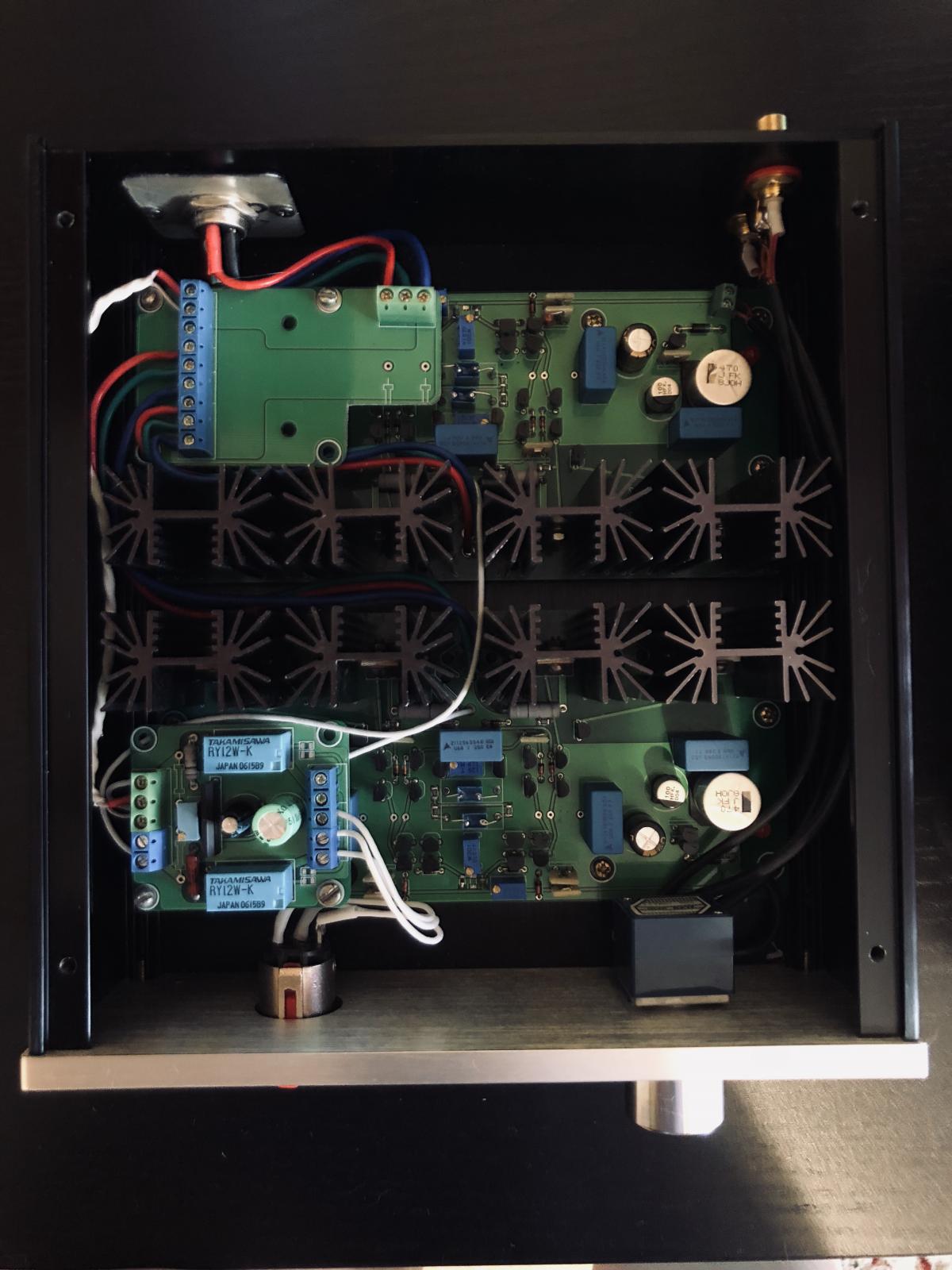

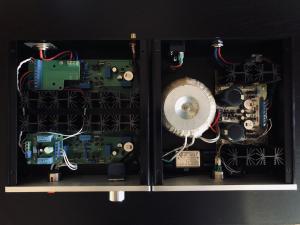

Разные требования оно и понятно. Та версия, что у Вас - это ультимативная версия для изодинамических наушников. Та, что на фотке у меня - то что нужно для качественный высокочувствительных динамических: Mysphere, Utopia, AKG k812/872. Там такая мощность излишня, даже опасно для наушников.

[Letuchkin 313]

@Solitudo, а фото внутренностей компактной китайской версии у вас нет, случайно?



@Helium, какой ток покоя на выходных транзисторах при такой компоновке выставляете, если не секрет?

[Helium 554]

@Helium, какой ток покоя на выходных транзисторах при такой компоновке выставляете, если не секрет?

60мА.

120-130мА.

Изменено 20 сентября, 2018 пользователем Helium

[Letuchkin 313]

Вопрос тем, кто заказывал киты в glassjaraudio. Как в них обстоят дела с подбором транзисторов? Знаю, что входные квадрики подобраны, а как с выходными и остальными транзисторами?

[Solitudo 2 602]

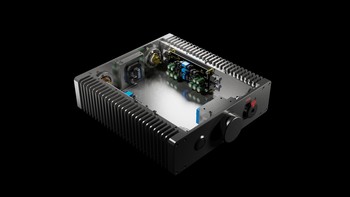

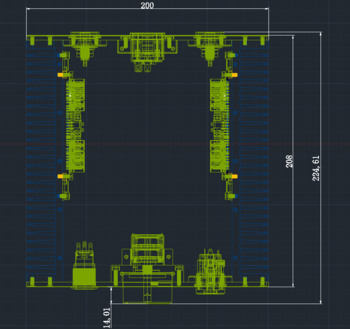

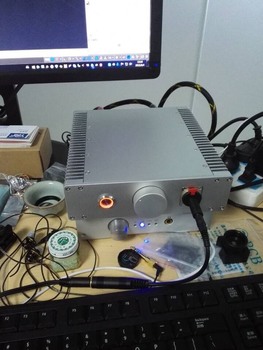

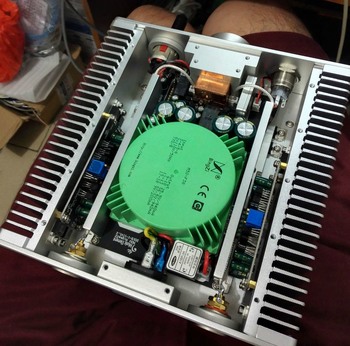

@Letuchkin,@Letuchkin,

Есть

[Letuchkin 313]

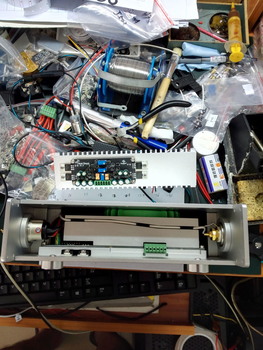

@Solitudo, красиво упаковано! Размеры, можно сказать, миниатюрные. У меня корпус больше (260х86х311). А как решен вопрос подачи питания и сигнала на плату усилителя!!!

Изменено 16 сентября, 2018 пользователем Letuchkin

[Solitudo 2 602]

Solitudo, красиво упаковано! Размеры, можно сказать, миниатюрные. У меня корпус больше (260х86х311). А как решен вопрос подачи питания и сигнала на плату усилителя!!!

Так ведь виден же зеленый шестиконтактный разъем.

[Letuchkin 313]

@Solitudo, это был не вопрос, а восхищение.

[ruslanch 61]

Вопрос тем, кто заказывал киты в glassjaraudio. Как в них обстоят дела с подбором транзисторов? Знаю, что входные квадрики подобраны, а как с выходными и остальными транзисторами?

Подобраны только квадрики, все остальные приходится подбирать.



[Letuchkin 313]

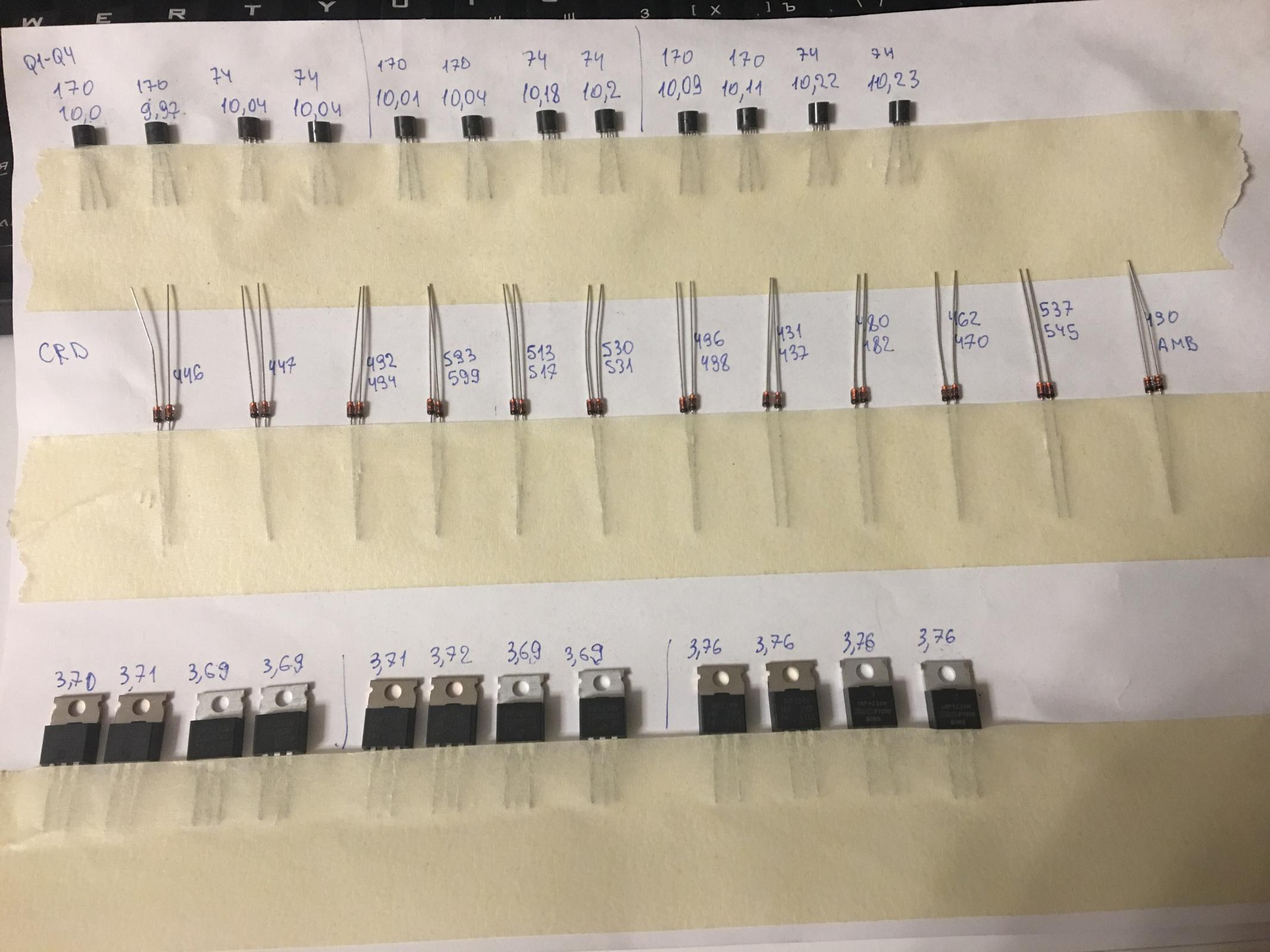

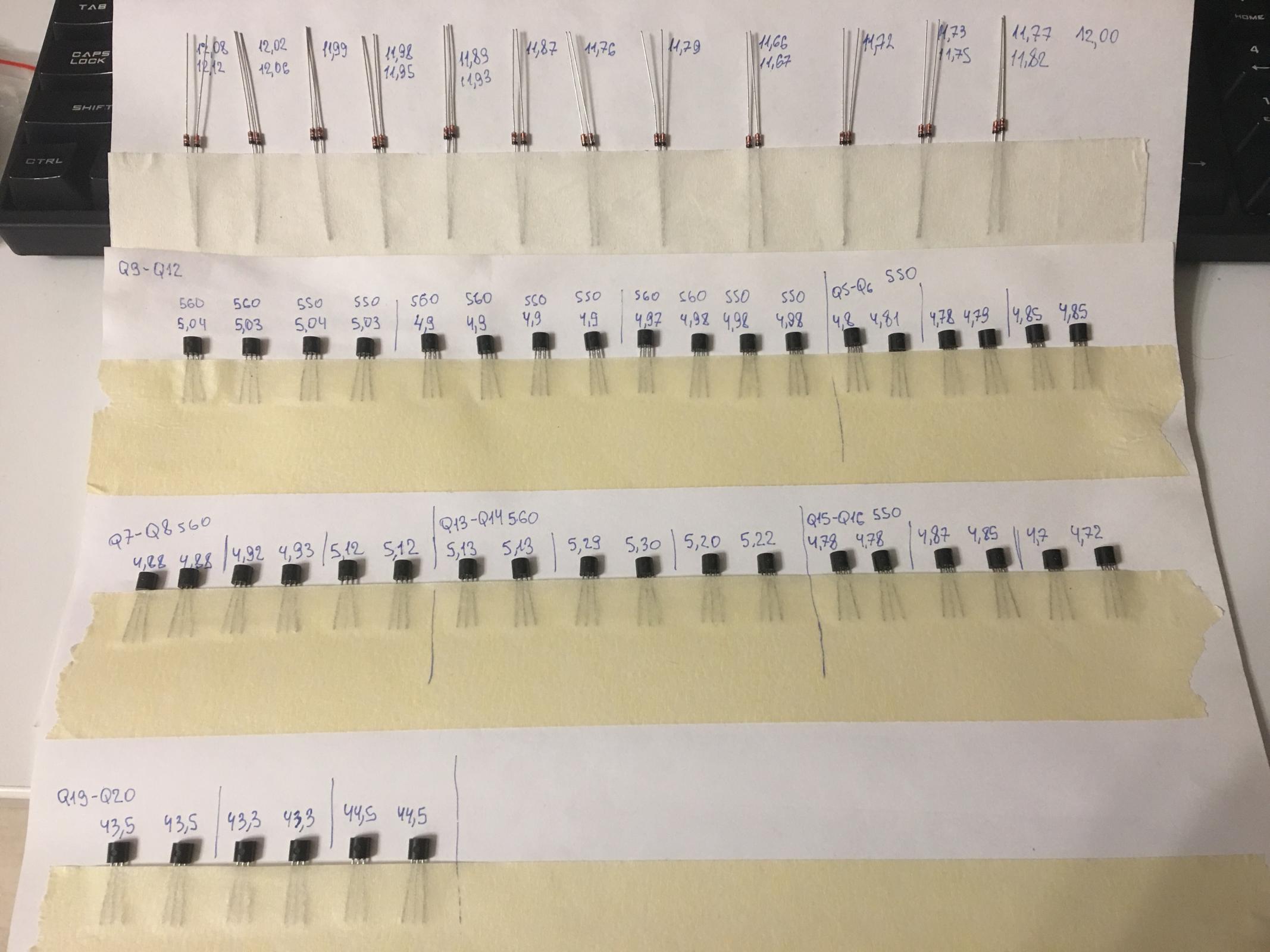

@ruslanch, На фото транзисторы из набров или куплены на стороне, отдельно (цифры больно красивые для неподобранных).

[ruslanch 61]

@ruslanch, На фото транзисторы из набров или куплены на стороне, отдельно (цифры больно красивые для неподобранных).

2sk170/2sj74 из glassjaraudio, CRD и стабилитроны - в основном glassjaraudio, последняя пара CRD от amb. bc550/bc560 - смесь glassjaraudio, amb и mouser. IRFZ24N/IRF9Z34N - смесь с eвау и mouser. Полностью из набора glassjaraudio собрать не получается, если хочется подбирать. Хотя, должно работать из без подбора.

Изменено 16 сентября, 2018 пользователем ruslanch

[Letuchkin 313]

@ruslanch, В китайских комплектах, транзисторы хоть подобраны с помощью транзистор-тестера.

[ruslanch 61]

@ruslanch, В китайских комплектах, транзисторы хоть подобраны с помощью транзистор-тестера.

У меня есть сомнения в оригинальности квадр 2sk170/2sj74 в китайских наборах. Подбор с помощью транзистор-тестера, на мой взгляд, имеет мало смысла, потому что результат расходится с тем, что получается при отборе на стенде (ну и все китайские транзистор-тестеры, которые у меня были, врут в разных направлениях, даже между собой). И оригинальность прочих компонентов тоже вызывает сомнения. Заказывать электронные компоненты в китае это рулетка. Но бывают, исключения - недавно мне были нужны lme49990 - их купить сейчас нельзя, евау и али завалены фейками. Оригинал нашелся по спекулятивной цене на али, у одного продавца, в 10 раз дороже, чем в среднем. А купленные в Великобритании lme49990, тоже в 10 раз дороже, оказались фейком (благо, вернули деньги).

Изменено 16 сентября, 2018 пользователем ruslanch

[Letuchkin 313]

@ruslanch, В китайских комплектах, транзисторы хоть подобраны с помощью транзистор-тестера.

У меня есть сомнения в оригинальности квадр 2sk170/2sj74 в китайских наборах. Подбор с помощью транзистор-тестера, на мой взгляд, имеет мало смысла, потому что результат расходится с тем, что получается при отборе на стенде (ну и все китайские транзистор-тестеры, которые у меня были, врут в разных направлениях, даже между собой). И оригинальность прочих компонентов тоже вызывает сомнения. Заказывать электронные компоненты в китае это рулетка. Но бывают, исключения - недавно мне были нужны lme49990 - их купить сейчас нельзя, евау и али завалены фейками. Оригинал нашелся по спекулятивной цене на али, у одного продавца, в 10 раз дороже, чем в среднем. А купленные в Великобритании lme49990, тоже в 10 раз дороже, оказались фейком (благо, вернули деньги).

Китайцы в комплект вообще не кладут 2sk170/2sj74, вместо них идут 2sk246/2sj103. Понятное дело, что требуется их замена на оригинал. Все же подбор на транзистор-тестере лучше, чем обычная росыпь, к тому же, платы разведены под другую элементную базу (размеры плат отличаются).



Интересно, а на слух можно отличить звучание усилителей на подобранных компонентах и собраннго на компонентах без подбора, если они оба настроились по рекомендованным параметрам?

[Ar1hur 118]

Многие интересовались, как Beta22 раскачивает колонки. Старые добрые двухполосные Microlab Pro 3 достигают такого уровня громкости, что для квартиры в многоквартирном доме становится некомфортно. Что ж, это и еще и качественный усилитель для полочных колонок. Выход на спикеры реализован хитро, через силовое реле Omron, и также селектируется через пульт управления наряду с остальными выходами.

Балансная Beta22, платы защиты e12, релейные РГ и селектор, экранированные трансформаторы, дуал-моно питание, моторизованный пот, 4 входа, 4 выхода. Корпус из США, рассверлен на ЧПУ без гравировки, сплав 6061, очень прочный. Эдакий милитари-стайл.

Спасибо за обзор, Василь! Надеюсь, скоро получу усилитель и наконец будут не страшны любые нагрузки)

[Helium 554]

@Helium, какой ток покоя на выходных транзисторах при такой компоновке выставляете, если не секрет?

60мА.

Edit: Ошибка. Конечно, не 60мА. 120-130мА.

60 - это напряжение в мВ при использовании резисторов 0,47R.

[Jonh-1 2 630 1 Тракты]

Привет ребята!



Банальный вопрос) Кто из наших мастеров сможет сделать Beta 22 лучше, чем мой экземпляр? Думаю достаточно не балансной версии, так как сам ЦАП у меня вроде не балансный, хотя на будущее можно и попробовать над балансной Бетой подумать...



В общем для наших мастеров прикладываю внутренности своей Beta, может они по ним смогут убедиться в несовершенности оной, или же наоборот...



Буду признателен за ответы, можно в личку. Но приоритет в сторону Beta или ХедТрип.

[Letuchkin 313]

@jonh-1, из того что явно смущает, это плата защиты наушников, вероятно на микросхеме UPC1237. Она предназначена для защиты АС, там отслежиаемые напряжения постоянки составляют сотни мВ, в то время как плата е12 отрубает наушники уже при +- 70мВ.

[Jonh-1 2 630 1 Тракты]

@jonh-1, из того что явно смущает, это плата защиты наушников, вероятно на микросхеме UPC1237. Она предназначена для защиты АС, там отслежиаемые напряжения постоянки составляют сотни мВ, в то время как плата е12 отрубает наушники уже при +- 70мВ.



Понял, спасибо! Дельное наблюдение. В остальном как? В плане схемотехники?

[Letuchkin 313]

@jonh-1, плата БП Ver.1. В ней использованы необычные диоды. Платы Беты, тоже необычные. Точно не последней версии, но судя по использованию SMD компонентов, вообще неоригинальные. Однако, нельзя сказать что это плохо.

Ну и довольно важный вопрос, какие кабели использовались в сигнальных линиях. Влияние кабелей на характер звучания даже при небольших длинах очень существеное.

[Jonh-1 2 630 1 Тракты]

@jonh-1, плата БП Ver.1. В ней использованы необычные диоды. Платы Беты, тоже необычные. Точно не последней версии, но судя по использованию SMD компонентов, вообще неоригинальные. Однако, нельзя сказать что это плохо.

Ну и довольно важный вопрос, какие кабели использовались в сигнальных линиях. Влияние кабелей на характер звучания даже при небольших длинах очень существеное.



Спасибо за обратную связь. Конечно нужно слушать...
