AMB Beta 22

[Максим_В. 81]

Ладно ,неадекват.так неадекват. . Только пост был предельно ясен .Потому и ввязался. Извиняюсь.если нарушил ваше спокойствие

Изменено 25 июня, 2016 пользователем Максим_В.

[Urez 2 505]

Ладно ,неадекват.так неадекват. . Только пост был предельно ясен .Потому и ввязался. Извиняюсь.если нарушил ваше спокойствие

вот именно что предельно ясен, но не в том ключе, в котором вы его решили выставить. Вы конечно извините, но тут и дураку ясно что в мире само собой много чего "предложено" и для изодинамики и для статики(хоть и не в том многообразии, которого хотелось бы).

"Понизил" себя до "'эксперта", если вы обратили внимание, все, ушел плакать...

[Максим_В. 81]

Я про свой статус гуру из медвежьего угла написал, а не про ваш. Чисто ирониически. .

ладно старый удаляется

[Александр Карелин 3 723]

<p>

<br />что значит УЖЕ влияет? Вроде бы это общеизвестно очевидная вещь, что именно в цепи ОС качество элементной базы играет особое влияние, едва ли не на порядок больше. <br />

<br /></p>



Судя по разбору промышленных брендовых усилителе им это "общеизвестное УЖЕ" еще неведомо в массе своей))))

[zAg 3 251]

Очень интересно также про Вашу сборку. Везде фольга? Без как Вы говорите узких мест? Хотелось бы посмотреть собственными глазами дабы вселить веру в вышесказанное.

Ну, Вашу сборку(ки) я тоже не видел. Свою, я фото выкладывал в разных ракурсах, пока интерес у меня был, а теперь поудалял, по личным соображениям, а так же меньшими "заумными комментариями", на любое выложенное фото. Скажу только одно, фольга не везде, только там где надо, и не более.

[SAE 1 384]

Очень интересно также про Вашу сборку. Везде фольга? Без как Вы говорите узких мест? Хотелось бы посмотреть собственными глазами дабы вселить веру в вышесказанное.

Ну, Вашу сборку(ки) я тоже не видел. Свою, я фото выкладывал в разных ракурсах, пока интерес у меня был, а теперь поудалял, по личным соображениям, а так же меньшими "заумными комментариями", на любое выложенное фото. Скажу только одно, фольга не везде, только там где надо, и не более.

У меня тайн нет, могу поискать фото готовых плат в макетах моих устройств, если Вам очень интересно, дабы рассеять так сказать сомнения в присутствии того самого пресловутого опыта, дабы больше не возникало повода в нём усомниться. То, что в общем доступе - Lynx VTA38 у меня в галерее, чтобы оценить так сказать сборку, там внутренности тоже есть, правда резисторы не кошерные - Hitano в основном ( рекомендация разработчика), ну и как же без вишая... Это можете посмотреть прямо сейчас.

[Александр Карелин 3 723]

"выложу, не выложу" - вы о каких вообще фотках, джентельмены? ))))

[jammer 446]

На правах топикстартера, прошу вернуться к теме ветке - а именно - усилителя beta 22.



Администраторы, удалите пож-та сообщения, не относящиеся к теме обсуждения.

[Бруно 5 427]

налетай!

http://forum.doctorhead.ru/index.php?app=classifieds&module=core&do=view_item&item_id=19052

[chontvari 1 535]

Видели

А какие отличия от Урагана?

[Бруно 5 427]

@chontvari, в стоимости..

Изменено 23 июля, 2016 пользователем bruno093

[chontvari 1 535]

И в сроках поставки -это понятно

И все?

Изменено 23 июля, 2016 пользователем chontvari

[Бруно 5 427]

@chontvari, другие платы, радиаторы охлаждения,трансформаторы, комплектующие, настройка, кабельная разводка, мощность, разводка земли, РГ, дизайн, звук, разная философия..

Изменено 23 июля, 2016 пользователем bruno093

[Solitudo 2 602]

chontvari, другие платы, радиаторы охлаждения,трансформаторы, комплектующие, настройка, кабельная разводка, мощность, разводка земли, РГ, дизайн, звук, разная философия..

Это все конечно прекрасно, но интересно все-таки чем отличается с точки зрения схемотехники. Насколько это вообще Бета22 от Ti Kan и насколько усилитель от Энергетика.

[chontvari 1 535]

Hurricane конечно хотелось бы заказать

Но к нему придется еще брать Абиссы)

[Solitudo 2 602]

А никто с али себе beta22 не заказывал на поиграться? П Стоит ли оно того?

Там на таобао есть гораздо более качественные 2 версии. Эта скорее всего будет фонить, так как трансформатор слишком близко к платам. Ну и плюс цена слишком все же слишком низкая, детали вероятно низкого качества/подделки.

[Rutstez 0]

Там на таобао есть гораздо более качественные 2 версии.

Можно посмотреть, что именно вы там нашли? Можно в личку ссылку?

Изменено 17 сентября, 2016 пользователем Rutstez

[BesPav 117]

Там на таобао есть гораздо более качественные 2 версии.

Можно посмотреть, что именно вы там нашли? Можно в личку ссылку?



Ищите:

Db matrix fire

Dbmatrix v3

Dbm-v3 b22

[Solitudo 2 602]

Просмотр сообщенияSolitudo сказал: Там на таобао есть гораздо более качественные 2 версии. Можно посмотреть, что именно вы там нашли? Можно в личку ссылку?

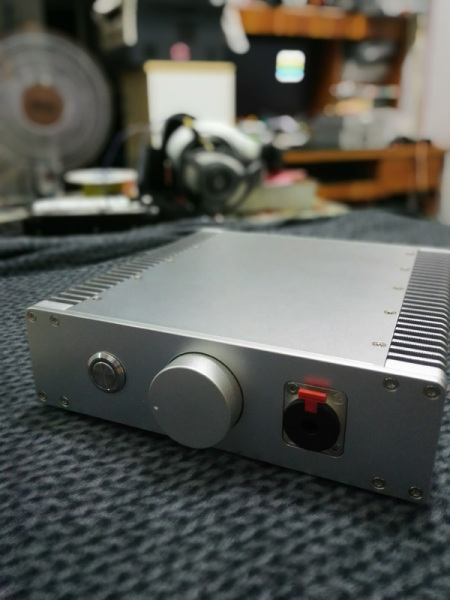

Я бы не стал брать озвученные выше версии, а купил эту (в принципе, собираюсь как-нибудь взять, давно нужен компактный усилитель) -

Во-первых, очень компактный корпус, во-вторых, по крайней мере на фото- качественные настоящие детали, в-третьих там есть целая ветка на китайской форуме, где все описывается, как он переразводил плату, подбирал корпус, есть измерения, как аудио параметров, так даже и тепловизором. Видно, что человек делал добросовестно и это не какой-то школьник на коленке собирал. Но и цена, правда, соответствующая.

Изменено 17 сентября, 2016 пользователем Solitudo

[jarsy 292]

Командиры, подскажите на практике сколько надо взять с учетом подбора 550-560??? И еще вопрос - насколько критичен точный подбор выходных ,Тошибовских транзисторов? Если 550-560 без ущерба к бюджету можно по сотне по две каждой серии купить то по выходным сильно не разбежишься. Я как раз на маузере набил комплектуху.

[zAg 3 251]

Командиры, подскажите на практике сколько надо взять с учетом подбора 550-560??? И еще вопрос - насколько критичен точный подбор выходных ,Тошибовских транзисторов? Если 550-560 без ущерба к бюджету можно по сотне по две каждой серии купить то по выходным сильно не разбежишься. Я как раз на маузере набил комплектуху.

На сайте производителя всё написано, но чем точнее тем лучше, хотя не критично, потом подстройкой всё подкорректируется. Особо точные пары выходников найти не просто, мне только раз повезло, но из других легко можно в пределах предъявленных допусков найти (так что не страшно). Самое сложное сейчас, найти хорошо подобранные тошибовские (натуральные) квадрики 170/74.

Q1, Q2, Q3, Q4 - match these for Idss within ±10%

If you do not have enough devices to achieve a 4-way match, then match Q1 with Q2, then Q3 with Q4. You may need to match these better than 10% if your b22 will be set up for higher voltage gain than the default of 8x.

Q9, Q10, Q11, Q12 - match these for Hfe within ±10%

If you do not have enough devices to achieve a 4-way match, then match Q9 with Q10, then Q11 with Q12.

Q21, Q22 - match these for Vgs within 0.3V

Q23, Q24 - match these for Vgs within 0.3V

Q19, Q20 - match these for Idss within ±10%

Q5, Q6 - match these for Hfe within ±10%

Q7, Q8 - match these for Hfe within ±10%

Q13, Q14 - match these for Hfe within ±10%

Q15, Q16 - match these for Hfe within ±10%

CRDs - match the complementary devices for If within ±10%

[jarsy 292]

Спасибо. Сводку эту я видимо проглядел.

Имел ввиду, на практике, сколько брали по количеству штук. Дело в том что 550-560 на маузере больше 100 штук стоят вообще копейки, хоть 200-300 бери не сильно отличается. Время и желание перебирать есть )

Забыл сказать что бетта пока двухканальная, на макете, с перспективой на балансную.

Тошибу есть еще где взять кроме как у разработчика?

Изменено 19 октября, 2016 пользователем jarsy

[zAg 3 251]

Тошибу есть еще где взять кроме как у разработчика?

У разработчика сейчас "солянка" 2SK170BL / LSJ74B (2SJ74BL уже закончились), и тоже не дешёвая, но использовать можно.

550/560 для подбора, зависит от производителя, от партий..., 50-100 шт.(для балансного варианта, может побольше), думаю для отбора вполне должно хватить, ну если сильно точно подбирать, то может и больше понадобится, хотя особого смысла в сверх точности подбора нет, достаточно вписаться в допуск (лучше не ±10%, а ±5%, в идеале ±1%, но не обязательно).

[jarsy 292]

Может есть проверенный источник на ибей? По поиску много всякого по тошибе но и цены разные и только по надписи "ориджинал" думаю странно брать. Есть даже подобранные пары.

Изменено 19 октября, 2016 пользователем jarsy

[Negcreep 12]

у alweit оригиналы, но gr, a не bl можно попросить на ток повыше, до 5.6.

для беты хватит.
