AMB Beta 22

[zAg 3 251]

<p>

<br />4-pin XLR и speakON<br />

<br /></p>почему только в них, в 3pin разве не "по умолчанию" не в одной плоскости контакт? В male да, пины по длине одинаковы, но в мамках вроде это реализовано, может не у всех фирм конечно...

Да можно конечно и 3-х пиновые по небалансу (1-н терминал) и по балансу (2-а терминала) использовать. Просто 4-х пиновые более универсальные, можно одним и тем же наушниковым кабелем с 4-х пиновым коннектором подключаться как к небалансным выводам усилителей, так и к балансным терминалам (в обоих случаях, задействован только один 4-х пиновый терминал на усилителе).

[Urez 2 505]

, сами в курсе нет 4p брендовых, я еще паре-тройке человек(включая вас кстати) хотел вскладчину предложить коннекторы купить, т.е. берем 4 папы, дербаним, выковыриваем 12 пинов, заказываем из них по одному на троих выточить 4pin кастом...

"Боялся" помидорами закидают))

[BesPav 117]

нет 4p брендовых



Кхм...

http://www.neutrik.com/en/xlr/xx-series/nc4mxx-b



http://www.neutrik.com/en/xlr/dlx-series/nc4fd-lx-b





4-pin и мостовое подключение имеют несколько важных достоинств, как минимум отсутствие общей земли входа и выхода для двух каналов.

[zAg 3 251]

, сами в курсе нет 4p брендовых, я еще паре-тройке человек(включая вас кстати) хотел вскладчину предложить коннекторы купить, т.е. берем 4 папы, дербаним, выковыриваем 12 пинов, заказываем из них по одному на троих выточить 4pin кастом...

"Боялся" помидорами закидают))

Честно говоря, мне пока не надо, сейчас другие планы. А 4-х пиновый Нютрик у меня уже дублирует джэк на усилителе и коннектор 4-х пиновый для кабеля тоже есть, осталось только сам кабель сделать.

[Urez 2 505]

, ясно

@BesPav, тогда уж как минимум www.neutrik.com/en/xlr/x-hd-series/nc4mx-hd, да и серебро финишем придется заказом оформлять на партию.

Я вообще-то под брендом несколько "иные" имел в виду, вам это может несколько неадекватным фетишем показаться...скорее всего.

Ковырять какие-то другие лично я смысла не вижу, проще mx-hd заказать, в общем эти:

http://forum.doctorhead.ru/index.php?showtopic=7743&st=2425#entry820796

Изменено 1 марта, 2016 пользователем Urez

[Helium 554]

А что за настройки Хелиума?

Я ставлю 120мА. Если радиаторы высотой 2' или 2,5', то можно попробовать увеличить до 160. Но надо ли? При любой наушниковой нагрузке усилок не вывалится из класса А даже при 120мА.



До 250ма доводил (нештатные радиаторы) 80С и 8 Ом акустику включал. На средней громкости звук очень даже... Хотя транс 100Вт и 10000 мф в плече. Но т.к. это ушной все таки усь, снизил ток покоя до 80 ма и забыл...

У вас 2 крайности: 250мА слишком много, срок жизни транзисторов сократится, и все равно при колоночной нагрузке будет класс AB. 80мА - слишком мало.

[Helium 554]

Входные транзисторы подобраны в пределах 0.1 не только в пределах одной платы, а вообще по всему усилителю.



Можете шагнуть еще дальше:



http://www.diyaudio.rs/index.php?app=core&module=attach&section=attach&attach_id=13749

Да разбирали вроде много раз. Можно даже на BJT инпут сделать, или на THAT340, но лучше 2SK170/2SJ74 ничего не придумали.

[shatrukov 124]

80мА - слишком мало

Для какой нагрузки?

[Мелкий Пэ 547]

Например, рекомендуется первый потенциометр настраивать на 4.5V. Если настраивать на слух, то при 4.58V слышно, как звук резко раскрывается.

Глянул, что намерял в свое время ~ 4,8 (я в последствии снизил до "рекомендуемых") ну а по току сам Мастер уже ответил, где-то так и было ...

Изменено 1 марта, 2016 пользователем Мелкий Пэ

[Solitudo 2 602]

Для любителей как говорят на head-fi "bang fo the buck" на ибей появились очень дешевые китайски клоны Беты22. Всего 320 долларов всё удовольствие и выглядит "близко к тексту". Имхо, очень интересно, для тех кто "на бюджете".

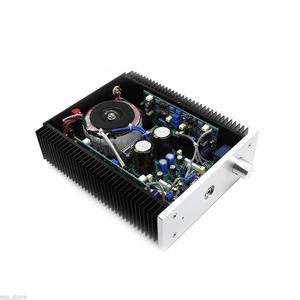

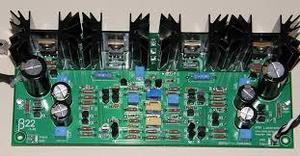

Слева оригинальная плата, затем плата китайского усилителя, а потом и сам усилитель.

Изменено 28 марта, 2016 пользователем Solitudo

[zAg 3 251]

Для любителей как говорят на head-fi "bang fo the buck" на ибей появились очень дешевые китайски клоны Беты22. Всего 320 долларов всё удовольствие и выглядит "близко к тексту". Имхо, очень интересно, для тех кто "на бюджете".

Слева оригинальная плата, затем плата китайского усилителя, а потом и сам усилитель.

Ну если там все компоненты оригинальные и хорошо подобраны транзисторы (особенно оригинальность и подбор квадриков из k170bl / j74bl), то да, подарок. А то по звуку, можно совершенно и не Бету получить в итоге.

Резисторы правда напаяны криво, и трансформатор открытого исполнения слишком близко расположен к сигнальным входам и к платам Беты, могли бы и другой корпус для размещения коплектующих выбрать, ну это так, мои придирки, за такую цену сойдёт, лишь бы фона не давал.

[Rutger 15 788]

Для любителей как говорят на head-fi "bang fo the buck" на ибей появились очень дешевые китайски клоны Беты22. Всего 320 долларов всё удовольствие и выглядит "близко к тексту". Имхо, очень интересно, для тех кто "на бюджете". Слева оригинальная плата, затем плата китайского усилителя, а потом и сам усилитель.

Не смотря на "всего 320 $", покупать без предварительного прослушивания все же рискованно. По звуку может сильно отличаться, от, скажем продукции Энергетика.

Изменено 28 марта, 2016 пользователем Rutger

[zAg 3 251]

Для любителей как говорят на head-fi "bang fo the buck" на ибей появились очень дешевые китайски клоны Беты22. Всего 320 долларов всё удовольствие и выглядит "близко к тексту". Имхо, очень интересно, для тех кто "на бюджете". Слева оригинальная плата, затем плата китайского усилителя, а потом и сам усилитель.

Не смотря на "всего 320 $", покупать без предварительного прослушивания все же рискованно. По звуку может сильно отличаться, от, скажем продукции Энергетика.

Да от любой сборки может отличаться, и даже очень заметно.

[Other8127 14]

По звуку может сильно отличаться, от, скажем продукции Энергетика

Но и продукция Энергетика отличается в большую сторону от "всего 320". В таком бюджете, как мне кажется риск оправдан

@Solitudo,

Можно ссылку в личку на описание девайса?

[Solitudo 2 602]

Ну если там все компоненты оригинальные и хорошо подобраны транзисторы (особенно оригинальность и подбор квадриков из k170bl / j74bl), то да, подарок. А то по звуку, можно совершенно и не Бету получить в итоге. Резисторы правда напаяны криво, и трансформатор открытого исполнения слишком близко расположен к сигнальным входам и к платам Беты, могли бы и другой корпус для размещения коплектующих выбрать, ну это так, мои придирки, за такую цену сойдёт, лишь бы фона не давал.

Трансформатор действительно вызывает вопросы, например, в другой очень качественной реализации, где по измерениями все отлично, трансформатор отгорожен от плат. Но, тут уже другие деньги.

Но и продукция Энергетика отличается в большую сторону от "всего 320". В таком бюджете, как мне кажется риск оправдан Solitudo, Можно ссылку в личку на описание девайса?

Просто введите на ибей в строке поиска Beta 22 и сразу увидите. Кстати, этот же усилитель на таобао стоит и того меньше, всего лишь 1650 юаней (17000 рублей).

Изменено 28 марта, 2016 пользователем Solitudo

[Negcreep 12]

на входе там в любом случае стоит не 170/74, у пары продавцов спрашивал в итоге только один ответил что стоят used 2SK364 / 2Sj104, думал бюджетно бету на работу собрать, но в итоге буду ждать развития другого проекта беты, а на работу потом унесу нынешнюю сборку

[Solitudo 2 602]

на входе там в любом случае стоит не 170/74, у пары продавцов спрашивал в итоге только один ответил что стоят used 2SK364 / 2Sj104, думал бюджетно бету на работу собрать, но в итоге буду ждать развития другого проекта беты, а на работу потом унесу нынешнюю сборку

Ну я так понимаю разница между 2SK170 и 2SK364 невелика.

The Japanese numbering system for JFETs is different. The chips are tested and then assigned an Idss suffix/classification (O, Y, GR, BL, or V; lowest possible Idss to highest - not all are available for each part) and then assigned a part number according to their packaging - for example, a 2SK370 is the same pattern/process as a 2SK170 but encapsulated in a 'mini' package whereas the 2SK170 is encapsulated in a TO-92. Also, they can be, and often are, sorted for specific attributes such as noise (which in a JFET is mostly a function of the 'impurity profile' and therefore pretty much beyond control other than by a final testing/sorting) - a 2SK364 is a higher noise version of the 2SK170 - or rather they probably all started out as 2SK364s and then the lower noise chips were separated out and named 2SK170s. However, if you take a quick glance at the datasheets you may not believe me - the 2SK170 and 2SK364 appear to be different at first glance. But a close inspection of the limits of the characteristics and the graphs that follow reveals that the two are functionally equivalent and differ in only the addition of a 'min' value for gm in the 2SK364 and a different presentation of the information in a few graphs. (As a side note, a really good indicator of whether one JFET is the same process as another is the listed parasitic capacitances, Ciss and Crss, which are primarily a function of the pattern used in the gate diffusion - which is the more complex and characteristic-defining pattern - if they are listed as the same, then they are almost certainly made with the same process.) The reason for the cosmetic difference in datasheets? My guess is that the manufacturers don't want a prospective buyer to find out that if they can handle a little more noise they can purchase a cheaper part and get the same performance.

[zAg 3 251]

на входе там в любом случае стоит не 170/74, у пары продавцов спрашивал в итоге только один ответил что стоят used 2SK364 / 2Sj104, думал бюджетно бету на работу собрать, но в итоге буду ждать развития другого проекта беты, а на работу потом унесу нынешнюю сборку

Да ещё может и не Тошибовские, а Guangdong Kexin Industr.

[shatrukov 124]

на входе там в любом случае стоит не 170/74, у пары продавцов спрашивал в итоге только один ответил что стоят used 2SK364 / 2Sj104, думал бюджетно бету на работу собрать, но в итоге буду ждать развития другого проекта беты, а на работу потом унесу нынешнюю сборку

Ничего не мешает заменить на тошибовские. Все остальные элементы по параметрам "один в один". Блок питания даже компактнее получился, только зачем-то радиаторы на диоды поставили)))...

[BesPav 117]

на входе там в любом случае стоит не 170/74, у пары продавцов спрашивал в итоге только один ответил что стоят used 2SK364 / 2Sj104, думал бюджетно бету на работу собрать, но в итоге буду ждать развития другого проекта беты, а на работу потом унесу нынешнюю сборку

Да ещё может и не Тошибовские, а Guangdong Kexin Industr.



Ну, кстати, надо заметить, что усилитель при этом будет работать.

Корректно работать.

Вполне запускается и с относительно недорогими 2SK246/2SJ103. Особенно если приложить голову и чуть-чуть "подшаманить" номиналы резисторов и рабочие точки каскадов.



Звук чуть похуже, если в лоб не сравнивать в одном сетапе и/или не знать что искать - то почти незаметно и быстро привыкаешь. "Черный" не такого насыщенного черного цвета, удар не настолько хлесткий, да и все наверное. В оригинальной 22-й к похожему эффекту приводит установка откровенно дешевых конденсаторов.



[zAg 3 251]

Тошибовские, как я понял, 2SK364 / 2Sj104 сняты с производства, так же, как и 2SK170 / 2Sj74, и хорошо подобранные квадрики, сейчас ещё поискать нужно.

[rvi69 0]

http://****/item/Free-shipping-Precision-matching-Field-effect-tube-2SK364-2SJ104-Authentic-original-100-It-s-the-demolition/32645507712.html?spm=2114.03020208.3.1.kO6q7M&ws_ab_test=searchweb201556_9,searchweb201602_5_10017_10034_10021_507_10022_10032_10020_10009_10008_10018_10019,searchweb201603_1&btsid=784f06c0-edf8-4141-ad3b-418bd05976a9

[Мелкий Пэ 547]

Задам вопрос, вероятно всего набивший здесь уже всем оскомину – увеличение Ку у усилителя дает исключительно увеличение громкости при равном повороте ручки громкости, или есть так же и качественное изменение? Это я к тому что в моем экземпляре бетты Ку=5, громкости с НЕ-6 хватает с лихвой, но знаю как 6ки играют от более мощных усилителей, потому и интересует имеет ли смысл поднимать коэффициент?

Изменено 2 мая, 2016 пользователем Мелкий Пэ

[zAg 3 251]

в моем экземпляре бетты Ку=5, громкости с НЕ-6 хватает с лихвой,

Странно, если у Вас только не балансное исполнение Беты, мне КУ 5 на HD650-х иногда не хватало, пришлось увеличить до КУ 8. Ну только если, у Вас входное напряжение с источника большое (более 2 В.), то можно допустить, что хватает. На качестве звука, КУ не сказывается никак, я при смене не заметил, это всё в небалансном исполнении. КУ имеет смысл увеличивать, только если уже не хватает макс. положения РГ при прослушивании некоторых музыкальных фрагментов.

[Мелкий Пэ 547]

мне КУ 5 на HD650-х иногда не хватало

с 800-ми с запасом. с 6-ми впритык, но громче уже и не не надо. Думал мало ли не так чего понимаю, и подняв коэффициент до 8 "убью" двух зайцев, и универсальность останется, и 6ки смогу на Бетте слушать...
