AMB Beta 22

[BesPav 117]

Тут нет ничего особенно удивительного.

Вы меня не поняли. Я говорю о том, что меня удивляют заявления о басовитости, которой я у себя, при сравнении с другими усилителями, не слышу.



Прекрасно понял, но логично предположить, что у других форумчан ранее в пользовании были усилители с отличающимся характером подачи нижнего диапазона...

Отсюда и неожиданное открытие "непривычной" басовитости.

[zAg 3 251]

Отсюда и неожиданное открытие "непривычной" басовитости.

Скорее всего, эту "непревычную" басовитость мало кто слышал из обладателей Беты, ввиду другой кабельной обвязки, где преобладает, как правило там, либо многожильная посеребрёнка, либо просто тонкая медная многожила. Сомневаюсь, что кто-то слушал Беты на полностью медных моножильных обвязках.

[bbest 93 2 Тракты]

Сомневаюсь, что кто-то слушал Беты на полностью медных моножильных обвязках.



Я свою бету перевожу на моножильную монокристалическую медь UPOCC + тефлоновые трубки.

[zAg 3 251]

Сомневаюсь, что кто-то слушал Беты на полностью медных моножильных обвязках.



Я свою бету перевожу на моножильную монокристалическую медь UPOCC + тефлоновые трубки.

Вот на медных моножилах, эта излишняя басовитость (вернее мидбасовитость) и проявляется, наверное, лучше на сигнальную часть разводки, поставить серебрянные моножилы (ну или хотябы на часть разводки, от входов до потенциометра, можно и с выходов потенциометра), там их не так много и надо. Звук, как раз станет более сбалансированным, а глубокий бас, станет даже больше, но исчезнет акцент на мидбасе, его станет столько, сколько и должно быть при сбалансированном звучании.

[bbest 93 2 Тракты]

когда буду брать медную моножилку с партсконекшион, так же для тестов можно взять серебро 5N http://www.partsconnexion.com/wire_hookup_occ_ag.html. От потенциометра до плат беты22 как раз есть не большое расстояние для этих моножил.

[m71 6]

Переделал свою бету22 с альпса на РГ Никитина, сигнальные провода максимально укоротил. Так это же небо и земля.



Изменено 29 февраля, 2016 пользователем m71

[shatrukov 124]

Питание рг Никитина -батарейка?

[BesPav 117]

Питание рг Никитина -батарейка?



Три батарейки...

[shatrukov 124]

Питание рг Никитина -батарейка?



Три батарейки...

Здравствуйте Павел!

Если делать с норм питанием, как я понял, могут вылезти шумы самой схемы... С батарейками как-то... Смотрел на вглбе.

Изменено 29 февраля, 2016 пользователем shatrukov

[m71 6]

батарек на год хватает

[BesPav 117]

батарек на год хватает



Аккум 18650.

Но, имхо, вот это гораздо важнее:



Так это же небо и земля.









Если делать с норм питанием, как я понял, могут вылезти шумы самой схемы...



С ловкостью и сноровкой можно и не такое выделывать без всяких негативных последствий!



Изменено 29 февраля, 2016 пользователем BesPav

[m71 6]

Очень мне понравилась связка - Beta22, GRADO RS-1 и межблок Arkana синяя 1м (серая не понравилась)



От меня пара наблюдений по сборке Beta22 -

Трехплатную бету рекомендованный трансформатор 80VA не тянет. 120VA намного лучше.

Трехплатный вариант понравился значительно больше, чем двухплатный.

Настраивать лучше на слух. Вернее, сначала по приборам, а потом еще раз на слух. Очень сильно можно изменить характер усилителя.

Например, рекомендуется первый потенциометр настраивать на 4.5V. Если настраивать на слух, то при 4.58V слышно, как звук резко раскрывается.

Ток покоя наоборот выставил меньше, чем рекомендуется, так больше понравилось.

При настройке лучше проводки подпаивать, т.к. легко спалить что-нибудь.



Друзья, поделитесь секретами, что в элементах меняли?

Хочется максимально раскрыть усилитель, т.к. менять его теперь явно не буду.

Изменено 29 февраля, 2016 пользователем m71

[shatrukov 124]

Ток покоя наоборот выставил меньше, чем рекомендуется, так больше понравилось.

Что конкретно понравилось?

Изменено 29 февраля, 2016 пользователем shatrukov

[m71 6]

Ток покоя наоборот выставил меньше, чем рекомендуется, так больше понравилось.

Что конкретно понравилось?

Мне сложно описать. При увеличении тока покоя звук становится более насыщенным, вязким,

при уменьшении (до определенных пределов) звук становится легче.

И есть одно положение, в котором звук наиболее натуральный.

У меня это положение получилось чуть меньше, чем рекомендуется.

[Мелкий Пэ 547]

Ток покоя наоборот выставил меньше, чем рекомендуется,

А какой выставили? По памяти рекомендациив достаточно широком диапазоне. Игрался с этим, достаточно сильно увеличив, ощущения схожи с Вашими, вернулся на настройки Хелиума. Напряжение в 4.5 не менял (но по памяти, оно вроде то же динамично изменяется, хотя не помню уже)

[BesPav 117]

Например, рекомендуется первый потенциометр настраивать на 4.5V. Если настраивать на слух, то при 4.58V слышно, как звук резко раскрывается.



Хе-хе...

А если принять меры по охлаждению и "подразогнать" ток покоя входного каскада - то можно и еще улучшить.

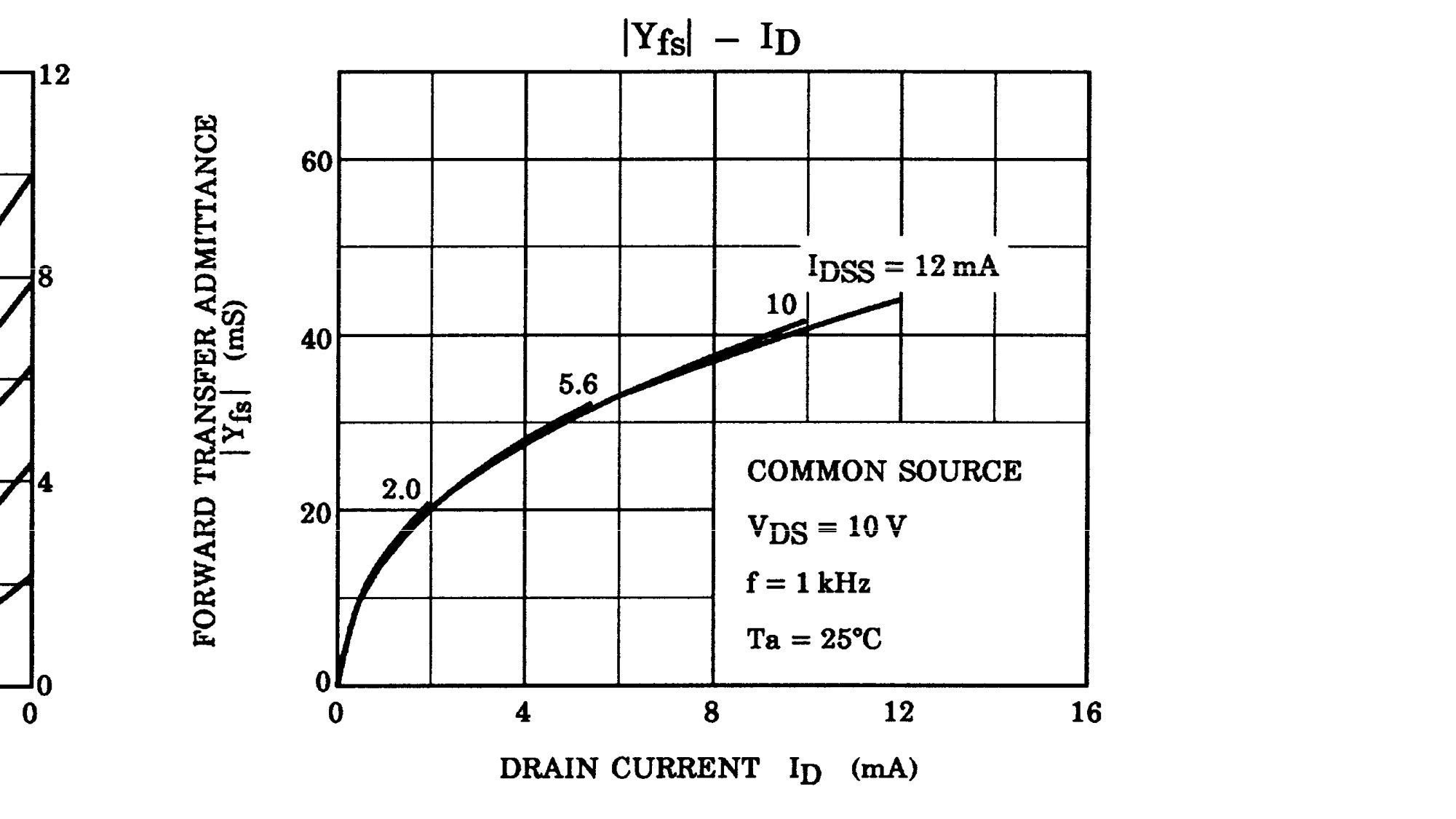

При выбранных Ти Каном параметрах ток покоя позволяет ожидать крутизну порядка 20 миллиСименсов.

Тогда как при увеличении тока покоя можно увеличить этот параметр практически вдвое.



Что в свою очередь соответствует либо пропорциональному увеличению чувствительности, либо, если хотите - кратному снижению уровня шума.





Только не бросайтесь крутить тримпоты, пожалуйста, можно превысить порог теплорассеяния и пожечь дорогие транзисторы.

[Александр Карелин 3 723]

При увеличении тока покоя звук становится более насыщенным, вязким, при уменьшении (до определенных пределов) звук становится легче.

верное наблюдение если в грубых мазках изложить изменения Изменено 29 февраля, 2016 пользователем Александр Карелин

[m71 6]

А какой выставили? По памяти рекомендациив достаточно широком диапазоне. Игрался с этим, достаточно сильно увеличив, ощущения схожи с Вашими, вернулся на настройки Хелиума. Напряжение в 4.5 не менял (но по памяти, оно вроде то же динамично изменяется, хотя не помню уже)

К сожалению, сразу не записал, поэтому не скажу.

А что за настройки Хелиума?

[Мелкий Пэ 547]

А что за настройки Хелиума?

наш питерский, точнее наверное уже московский сборщик Бетт, я то записал прежде чем крутить, но надобно поискать, если интересно конечно

[shatrukov 124]

Например, рекомендуется первый потенциометр настраивать на 4.5V. Если настраивать на слух, то при 4.58V слышно, как звук резко раскрывается.



Хе-хе...

А если принять меры по охлаждению и "подразогнать" ток покоя входного каскада - то можно и еще улучшить.



При выбранных Ти Каном параметрах ток покоя позволяет ожидать крутизну порядка 20 миллиСименсов.

Тогда как при увеличении тока покоя можно увеличить этот параметр практически вдвое.



Что в свою очередь соответствует либо пропорциональному увеличению чувствительности, либо, если хотите - кратному снижению уровня шума.





Только не бросайтесь крутить тримпоты, пожалуйста, можно превысить порог теплорассеяния и пожечь дорогие транзисторы.

До 250ма доводил (нештатные радиаторы) 80С и 8 Ом акустику включал. На средней громкости звук очень даже... Хотя транс 100Вт и 10000 мф в плече. Но т.к. это ушной все таки усь, снизил ток покоя до 80 ма и забыл...

Изменено 29 февраля, 2016 пользователем shatrukov

[m71 6]

наш питерский, точнее наверное уже московский сборщик Бетт, я то записал прежде чем крутить, но надобно поискать, если интересно конечно

Конечно, интересно.

Интересует любой опыт по сборке и настройке беты.

Это моя первая сборка. Много времени заняла, т.к. подбирал все тщательно.

Входные транзисторы подобраны в пределах 0.1 не только в пределах одной платы, а вообще по всему усилителю.

Результат очень радует, но хочется максимума.

А инфы по нему не так много.

[BesPav 117]

Входные транзисторы подобраны в пределах 0.1 не только в пределах одной платы, а вообще по всему усилителю.



Можете шагнуть еще дальше:



http://www.diyaudio.rs/index.php?app=core&module=attach&section=attach&attach_id=13749

[shatrukov 124]

Круто... Но это уже наверное из области перфекционизма? Ти Кан, вон особо-то не озобочивается... Или результат того стоит? Кстати, это коснется особенности плавающего нуля?

[BesPav 117]

Круто... Но это уже наверное из области перфекционизма?



Да вообще-то и сама Бета - из области перфекционизма, так что тут, как вы можете легко убедиться, экономить на перфекционизме не принято.



Ти Кан, вон особо-то не озобочивается...



У него совсем другие отношения с этой нашей аудиорелигией.

Мы - всего-то верим.

А он - знает.

Почувствуйте разницу, однако.



Отсюда же и его скептицизм в отношении выбора конденсаторов питания, их типа и номинала, типов и допусков резисторов, точности подбора компонентов, методов стабилизации питания, входных-выходных разъемов/проводов и пр. и пр.



Или результат того стоит?



Тут у нас получится изрядно философский диспут...



А сколько стоит результат?

И стоит ли вообще?

Может быть стоит сам процесс?

А может быть ваши ощущения в процессе? Или в результате?

И в чем вообще измеряется это "стоит"? А в чем измеряется "результат"?



Не хочу показаться занудой, но см. п. 1.



Кстати, это коснется особенности плавающего нуля?



Нет, не коснется. В так называемых УПТ (усилителях постоянного тока), работающих без интегратора в цепи ООС, ноль "плавал", "плавает" и будет "плавать", особенно в процессе выхода на расчетный температурный режим после включения.



Единственная связанная с этим проблема - недопустимость короткого замыкания на выходе.

Поэтому лучший выбор "бетавода" - это 4-pin XLR и speakON.

[Urez 2 505]

<p>

<br />4-pin XLR и speakON<br />

<br /></p>почему только в них, в 3pin разве не "по умолчанию" не в одной плоскости контакт? В male да, пины по длине одинаковы, но в мамках вроде это реализовано, может не у всех фирм конечно...
