Межслойный пробой первички транса...

Сколько вольт переменки приходит с транса, какие токи первички и вторички?

Не похоже на транс.

Положенные +-32v выдает

[BesPav 117]

Не похоже на транс.

Положенные +-32v выдает



Значит их что-то просаживает и всю разницу рассеивает в тепло не сгорая, скорее всего пробиты полевики. Ничего другое рассеивать десяток ватт тут не может.



Замеряйте токи и/или температуру, ищите КЗ.



Проверке подлежат мощные полевики с плат Сигмы и плат Беты.

Я бы выпаял и заменил, не такие уж они дорогие/редкие.



Еще стоит заменить мощные резисторы, даже если они сохранили номинальное сопротивление.

Изменено 28 декабря, 2015 пользователем BesPav

[m71 6]

Не похоже на транс.

Положенные +-32v выдает



Значит их что-то просаживает и всю разницу рассеивает в тепло не сгорая, скорее всего пробиты полевики. Ничего другое рассеивать десяток ватт тут не может.



Замеряйте токи и/или температуру, ищите КЗ.



Проверке подлежат мощные полевики с плат Сигмы и плат Беты.

Я бы выпаял и заменил, не такие уж они дорогие/редкие.



Еще стоит заменить мощные резисторы, даже если они сохранили номинальное сопротивление.

В нашем городе все редкое ) Даже IRF9Z34N не нашел

Если бы полевики рассеивали, радиаторы бы грелись? А то они холодные абсолютно.

[ff2005 76]

так если на выходе стабилизатора нужно +-/30

после моста порядка +-40в должно быть

см . схему выше там все есть

(вы ранее писали про +-30 , или у вас на~-/+18)

Изменено 28 декабря, 2015 пользователем ff2005

[m71 6]

так если на выходе стабилизатора нужно +-/30

после моста порядка +-40в должно быть

см . схему выше там все есть

(вы ранее писали про +-30 , или у вас на~-/+18)

У трансформатора 2 обмотки по 30V, по замерам так и есть.

В сумме 60

После моста 60 * 0.7 = 42VDS. Так что все сходится.

За схему спасибо!



Просьба к спецам электронщикам -

на схеме на затворы MOSFET приходит около 33V.

У меня на одном плече - 15V, на втором 40V.

При этом на выходе одинаковые напряжения в обоих плечах +-16V

Я правильно мыслю - выбит какой-то MOSFET, и схема у правления просто меняет напряжения на затворах, чтобы выровнять напряжения в плечах на выходе?

Изменено 28 декабря, 2015 пользователем m71

[Negcreep 12]

@Helium, krell собрали?

на ебее сейчас есть клоны гилморовских плат, но вот mps8099/mps8599

оригинальных еще поискать надо .....

[Helium 554]

Нет, не собрал. Возможности пока нет.

Попробуйте вместо MPSA05/MPSA56. Тоже поискать надо, у меня есть запас.

[Lee.H.R. 139]

Ребят, подскажите пожалуйста!



Имеется Beta 22 4-х канальная балансная, соответственно разъемы XLR на входе и выходе. Рассматриваю покупку данного усилителя. Сразу оговорюсь, усилитель я выбираю с заделом на будущее, то есть купил и забыл.

Источник у меня не баланс, RCA-выходы. Наушники Denon 7000-ые.



Есть ли возможность без особых трудозатрат внедрить не балансные вход и выход (RCA и 6.3 джек, соответственно). То есть сохранить балансное соединение, к примеру для LCD-2 и НЕ-560, и не балансное для Denon. Если можно, то как?

Заранее спасибо!

[kleymor.metal 4 776 4 Тракты]

@Lee.H.R., я бы, наверное, Деноны на баланс пересадил. Просто есть версии Бета, для которых небаланс не предусмотрен.

[Lee.H.R. 139]

@kleymor.metal, думаю слишком жирно для меня будет все наушники в баланс переводить) Да и не удобно как-то...

А если я допустим сделаю рекаблинг Денонам, и куплю переходники RCA-XLR от источника к усилителю, может такая схема быть? Или не все так просто? Извиняюсь за дилетантский вопрос.

[Demm 2 032]

@Lee.H.R.,

У балансной Beta22 вход должен быть балансный, иначе какой в этом вообще смысл - делать 4х платный усилитель?

А вот выходы могут быть различные 1*TRS, 1*4-Pin XLR, 2*3-Pin XLR. Только в первом варианте будут работать две платы.

Изменено 8 января, 2016 пользователем Demm

[kleymor.metal 4 776 4 Тракты]

может такая схема быть?

да, если только у вас бета не по "дуал-моно" схеме.

[BesPav 117]

Есть ли возможность без особых трудозатрат внедрить не балансные вход и выход (RCA и 6.3 джек, соответственно). То есть сохранить балансное соединение, к примеру для LCD-2 и НЕ-560, и не балансное для Denon. Если можно, то как?



У вас два варианта.



Первый (дорабатываем усилитель):

Поставить на входе два RCA по одному к одной плате.



И на выходе стерео 6,3 TRS, тоже по одному каналу к одной плате.



Две платы, которые не подключены к этим разъемам, можно пока обесточить.

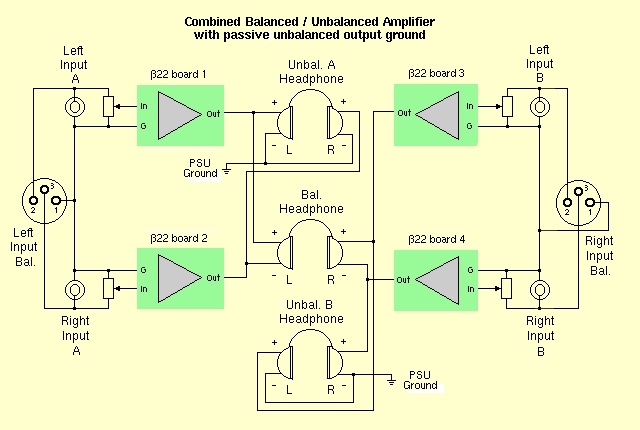

Подключенные две платы будут работать как конфигурация "Passive Ground", фактически вы из "балансной" сделаете самую простую двухплатную версию.



Второй (дорабатываем провода):

Переделать провод Денонов на баланс и сделать подключение источника на соответствующие контакты входных XLR.



Или не все так просто? Извиняюсь за дилетантский вопрос.



Это все просто, если понимать что и зачем делается. Если испытываете неуверенность в своих силах - лучше спрашивайте.

[Lee.H.R. 139]

@Lee.H.R.,

У балансной Beta22 вход должен быть балансный, иначе какой в этом вообще смысл - делать 4х платный усилитель?

А вот выходы могут быть различные 1*TRS, 1*4-Pin XLR, 2*3-Pin XLR. Только в первом варианте будут работать две платы.

Весь смысл сводится к тому, чтобы приобрести достойный усилитель и забыть об этом компоненте на длительное время.

Слушать на нем Деноны от старенького Аркама и радоваться тому что есть, зная о потенциале усилителя. А по мере накопления средств менять источник, менять/докупать наушники, реализуя балансную схему там где это необходимо.

К счастью я еще слишком молод, чтобы заработать на серьезную систему, в которой будет все и сразу))



@BesPav, спасибо большое! Первый вариант, это то, что я хотел услышать)

[zAg 3 251]



Две платы, которые не подключены к этим разъемам, можно пока обесточить.

Подключенные две платы будут работать как конфигурация "Passive Ground", фактически вы из "балансной" сделаете самую простую двухплатную версию.



Тоже хотел эту схему подключения привести. Всё проще простого. А то начали тут, какие-то "сложные" советы давать. Возможно после подключения усилителя по небалансу, дальнейший перевод его в балансное подключения и не будет какой-то необходимой задачей, т.к. он и в небалансном подключении раскачивает практически все наушники, уж Денону баланс вряд ли необходим. А вот доработать сигнальный тракт куда больше пользы даст.

[jammer 446]

@kleymor.metal,



+100

[Мелкий Пэ 547]

не5

С каким номеналом будут стоять резисторы?

собрал в итоге на АЛЬПС 10кОм (купил в Амании на распродаже, чтобы как минимум влезать в сборку Хелиума, портить такое непозволительная роскошь для моих рук) и в шунт взял не подумав 10кОм.

Изменено 11 января, 2016 пользователем Мелкий Пэ

[Александр Карелин 3 723]

кому не лень поменяйте диоды в БП на высоковольтные (600В) SiC....

[Records 805]

собрал в итоге на АЛЬПС 10кОм

Так уже перепаял? Громче стало??

[steel_monkey 99]

и в шунт взял не подумав 10кОм.

А чем этот вариант плох? Ну потеряется 6 дБ усиления, оно в любом случае, скорее всего, лишнее останется.

[Мелкий Пэ 547]

Громче стало??

Угу



Ну потеряется 6 дБ усиления, оно в любом случае, скорее всего, лишнее останется.

пока получилось совем наоборот, регулируется с привычным уровнем громкости в сегменте ~7,5-8 часов (зеркально). качественный прирост (некорректно конечно так, но кратко именно так) весьма заметен, но вообще конечно надо будет переделывать, и пользовательсие удобства подтянуть

[Александр Карелин 3 723]

У большинства потенциометров наибольший разбаланс между каналами вначале реоулировки... Так что слушая в зоне 7-8ч, можно нарваться на неприятности (((

[Мелкий Пэ 547]

Так что слушая в зоне 7-8ч, можно нарваться на неприятности (((

промерял потенциометр после покупки, разбаланс совсем небольшой, на уровне погрешности, при чем не меняется с изменением сопротивления. хотя по царапинам на крпусе похоже его уже кто-то всрывал, возможно и крутили.

Вопрос дилетанта - при шунт подключении, разабаланс потенциометра сказывается (ведь дорожки подключаются на землю), или определяющим является прецизионность сопротивлений?

[steel_monkey 99]

пока получилось совем наоборот, регулируется с привычным уровнем громкости в сегменте ~7,5-8 часов

Странно. А точно ли сохраняется логарифмический закон регулирования? Угол это ещё не всё.

,

Вопрос дилетанта - при шунт подключении, разабаланс потенциометра сказывается (ведь дорожки подключаются на землю), или определяющим является прецизионность сопротивлений?

Влияет и то, и другое. Если при включении потенциометром делители каналов могут работать одинково при разном исходном номинале, то в Г-регуляторе такой номер не пройдёт.

[Мелкий Пэ 547]

@steel_monkey,

до ~ 9 часов (пишу так, что бы понятней было, но регулировка теперб зеркальна, т.е. против часовой увеличение) громкость растет очень быстро, после "крутилку" крутить можно достаточно свободно, практически вплоть до самого крайнего положения. Думаю надо резисторы конечно других номиналов подобрать, об этом писалось, но я как то не сконцентрировал на этом внимание. Хотя и сейчас вполне уже привык к новой эээ эргономике, дальнейшее просто - перфекционизм .

А разница конечно существенна, первое "ВАУ" поутихло, и из первого эмоционального наплыва пожалуй имеет смысл выделить главное - стало больше слышно "низкоуровневых" деталей в записях, стала шире сцена, стали более различны записи по своему качеству (что уже не всегда хорошо).
