Модификация наушников Fostex T 50 RP

[snorry 3 064]

Да, изменилось, и я об этом писал.

Амплитуду определяет комплекс факторов. Расстояние до магнитов - один из них.

[snorry 3 064]

Благодаря вопросам Svas про амплитуду, задумался, что еще можно улучшить.

Мне из новой конструкции не нравится вот этот фрагмент:

Хоть и сделал дополнительные отверстия, но все равно в этих местах будет избыток давления в сравнении с центром мембраны. Также не нравится большое количество площади, которая параллельна мембране. Акустически параллельные поверхности - это плохо.



Собственно, избыток давления можно компенсировать увеличением объема. Ну и от параллельности при этом тоже можно избавиться.

Теперь драйвер внутри будет сделан так:

Добавлен объем и устранены параллельные поверхности, при этом без какой-либо потери механической прочности.



Фактически из параллельных плоскостей остались только грани магнитов, обращенные к мембране.



Прикинул, в сравнении с оригинальным драйвером соотношение закрытых площадей, параллельных мембране, к общей площади мембраны.

В стоке мембране параллельны все поверхности, кроме открытых отверстий, то есть порядка 90%

Ну а тут 2х27х7 = 378 из 1360 кв. мм. То есть около 28%

Изменено 8 декабря, 2015 пользователем snorry

[svas 607 6 Тракты]

Добавлен объем и устранены параллельные поверхности, при этом без какой-либо потери механической прочности.

Еще бы крайние магниты сделать чуть ближе а центральный дальше в виде дуги с большим радиусом



тогда бы при сохранении акустического давления могли бы играть СЧ с хорошей амплитудой

[snorry 3 064]

Ни в коем случае.

Разная длина магнитов и разная длина проводников, работающих на движение мембраны, будут приводить к разной ЭДС на разных участках мембраны.

Это рост уровня искажений.

В данном случае делать только так и никак иначе делать не стоит, если желателен наилучший результат по искажениям.

[svas 607 6 Тракты]

Разная длина магнитов и разная длина проводников

я имел ввиду небольшую разницу в расстоянии от магнитов до мембраны, крайние магниты поближе, центральный подальше

[snorry 3 064]

Тоже нет. Это тоже будет неравномерное движение участков мембраны и гармоники в спектре.

[snorry 3 064]

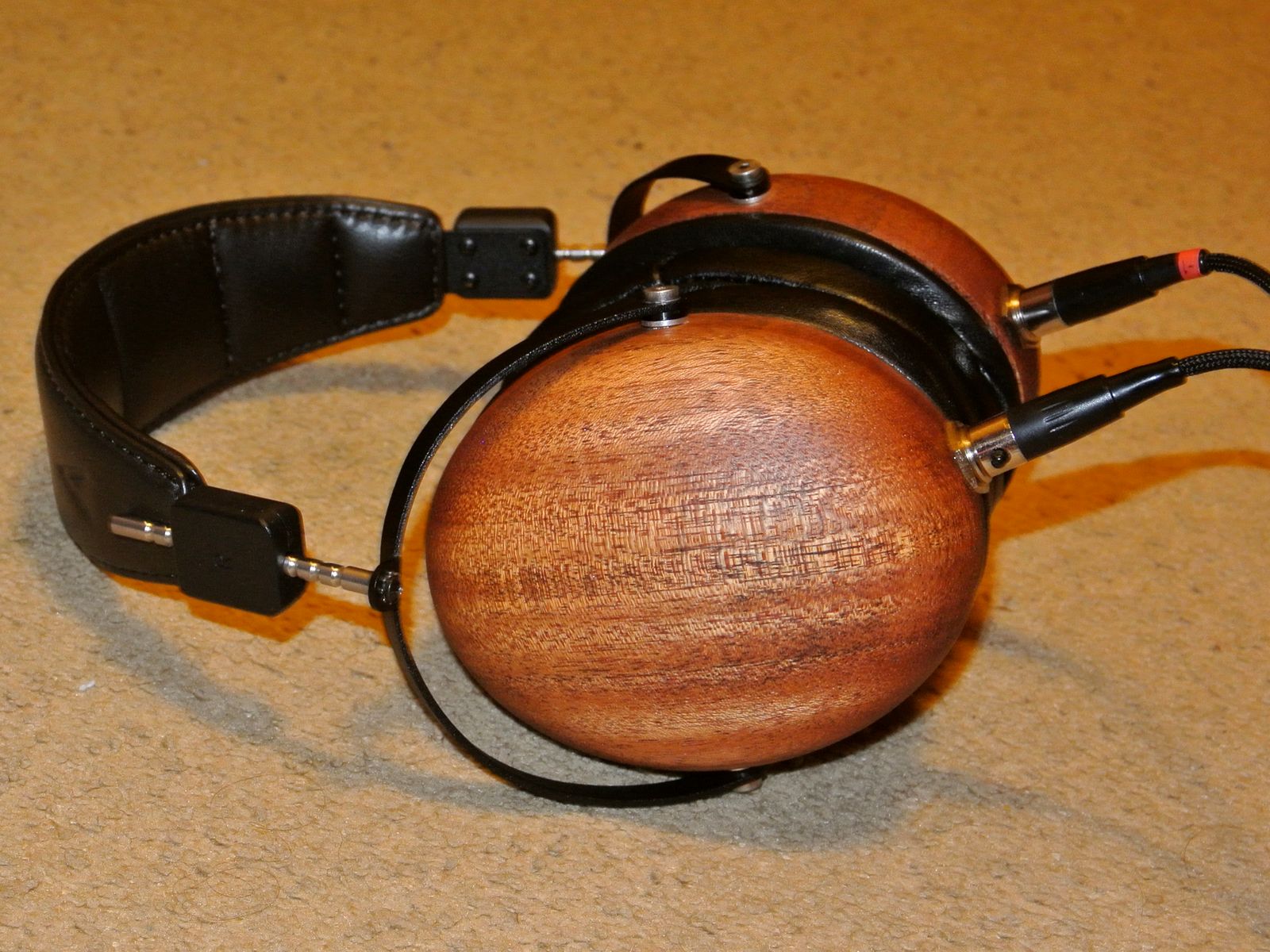

Собрал с улучшенным драйвером.

Да, это немножко дает улучшения. Играют почище и поточнее, при довольно темной АЧХ а-ля ранние LCD-2. Причем поинтереснее последних. Очень приличная "сцена".

Изменено 8 декабря, 2015 пользователем snorry

[svas 607 6 Тракты]

Да, это немножко дает улучшения. Играют почище и поточнее, при довольно темной АЧХ а-ля ранние LCD-2. Причем поинтереснее последних. Очень приличная "сцена".

СЧ и ВЧ равномернее стали

Тоже нет. Это тоже будет неравномерное движение участков мембраны и гармоники в спектре

Оно будет наоборот равномернее, у электростатов она ведь именно так и движется, пусть и гармоники чуть больше. Единственная сложность точно расположить магниты

[Asheraddo 3 727]

@snorry,



я одно не пойму - на последнем фото ведь оголовье от Audez'e? К нему подошли овальные чашки или его выгнули дополнительно для этого?

[snorry 3 064]

Svas, сделайте, как сочтете нужным.

Вы имеете полное право на свою точку зрения и свой опыт.

Ну а мой опыт говорит об обратном.

Можете тоже взять программу-симулятор магнитного поля, отрисовать любую магнитную систему, какую захотите, с любым расположением, формами и пропорциями, и наглядно посмотреть, какая там равномерность. Я очень много всяких вариантов разных смотрел и всячески комбинировал, чтобы получить именно то, что мне нужно.

Думаю, будет интересно и вам.



@snorry,



я одно не пойму - на последнем фото ведь оголовье от Audez'e? К нему подошли овальные чашки или его выгнули дополнительно для этого?

1. Да, в этом варианте от Аудезов.

2. Да, размеры чашек сделаны с учетом возможной совместимости, если дополнительно дужки подогнуть )))

У аудезов чашки диаметром около 11 см и дужки впритык. У этого варианта чашек овал 11х9 см, у дужек даже небольшой запас.

Это стало возможным благодаря тому, что на аудезы стали ставить дужки не из закаленной пружинной стали, которую фиг согнешь, а из довольно мягкого металла, который подгибается достаточно легко.

Собственно, мне прислали и попросили поставить именно его. Ну а почему бы и нет. Не самое плохое оголовье.

Изменено 8 декабря, 2015 пользователем snorry

[Asheraddo 3 727]

@snorry,



я не критикую, мне наоборот очень нравится, как все вместе выглядит , стало любопытно, как получилось это сделать. Спасибо за ответ!

Изменено 8 декабря, 2015 пользователем Remilio

[snorry 3 064]

Пока подведу некоторые промежуточные итоги, что из технологических "фишек" вошло в конструкцию.



1. Драйвер:

- гораздо большая акустическая открытость

- эффективная магнитная система

- внутри непараллельные поверхности и увеличенный объем

- очень высокая акустическая инертность и механическая прочность материала драйвера.

2. Чашки:

- овал (11х9 см). это улучшенная эргономика прежде всего

- оптимизирован внутренний объем и форма

- диффузор по принципу "акустической линзы Френеля", настроенный на длину волны 7-8 кГц. Для рассевания пика в области сибилянтов.

- акустическая инертность чашек (породы дерева, толщина стенок (от 7 мм), ребра жесткости в виде "ступенек".

3. Амбушюры:

- увеличенный вырез под уши (высота 75-78 мм)

- оптимизированный угол наклона (тут эргономика плюс выравнивание давления в акустической камере.

- разумеется, внутренний объем амбушур и чашек согласован.

С акустической обработкой драйвера перед ухом и с материалами амбушюр еще надо будет поработать.



4. Коннекторы miniXLR-4pin с выносом под углом немного вперед.



Если у кого есть еще идеи по поводу того, что еще можно реализовать полезного для качества звука - буду благодарен.

[svas 607 6 Тракты]

Думаю, будет интересно и вам

в принципе на самом деле изодинамику не люблю (по крайней мере, дешевую что слышал), но наушники хорошие получаются



не люблю кстати в т.ч. из-за того что изодинамика создает плоские звуковые волны, хотя естественные точечные источники звука описываются сферическими звуковыми волнами. Может и эту проблему удасться решить как в вышеуказанном патенте, который использовался для Ether. Здесь вероятно это более выражено, т.к. мембрана маленькая



Изменено 8 декабря, 2015 пользователем svas

[sacd 101]

@snorry,а натяжение мембраны изменилось от стока? Она конечно жесткая, но тем не менее...

Изменено 8 декабря, 2015 пользователем sacd

[snorry 3 064]

Нет.

[vampula 37]

А текстолит подойдет, как материал для драйвера?

[snorry 3 064]

А текстолит подойдет, как материал для драйвера?

Текстолит бывает очень разного качества. Некоторые виды текстолита могут расслаиваться, сталкивался.

Также по непонятной мне причине в некоторых видах текстолита почему-то намешан абразив какой-то, фрезы очень быстро изнашиваются и размеры при обработке "плывут".

При смене фрезы "ноль" выставить на новой фрезе очень точно невозможно. Трудоемкость выше и расходников больше уйдет.

Ну а стеклотекстолит по определению с высокими абразивными свойствами.

Конкретный материал надо пробовать в обработке и смотреть потом размеры и допуски. Тогда можно сказать - годится или нет.

ХиФиМены в своих драйверах текстолит используют.

[snorry 3 064]

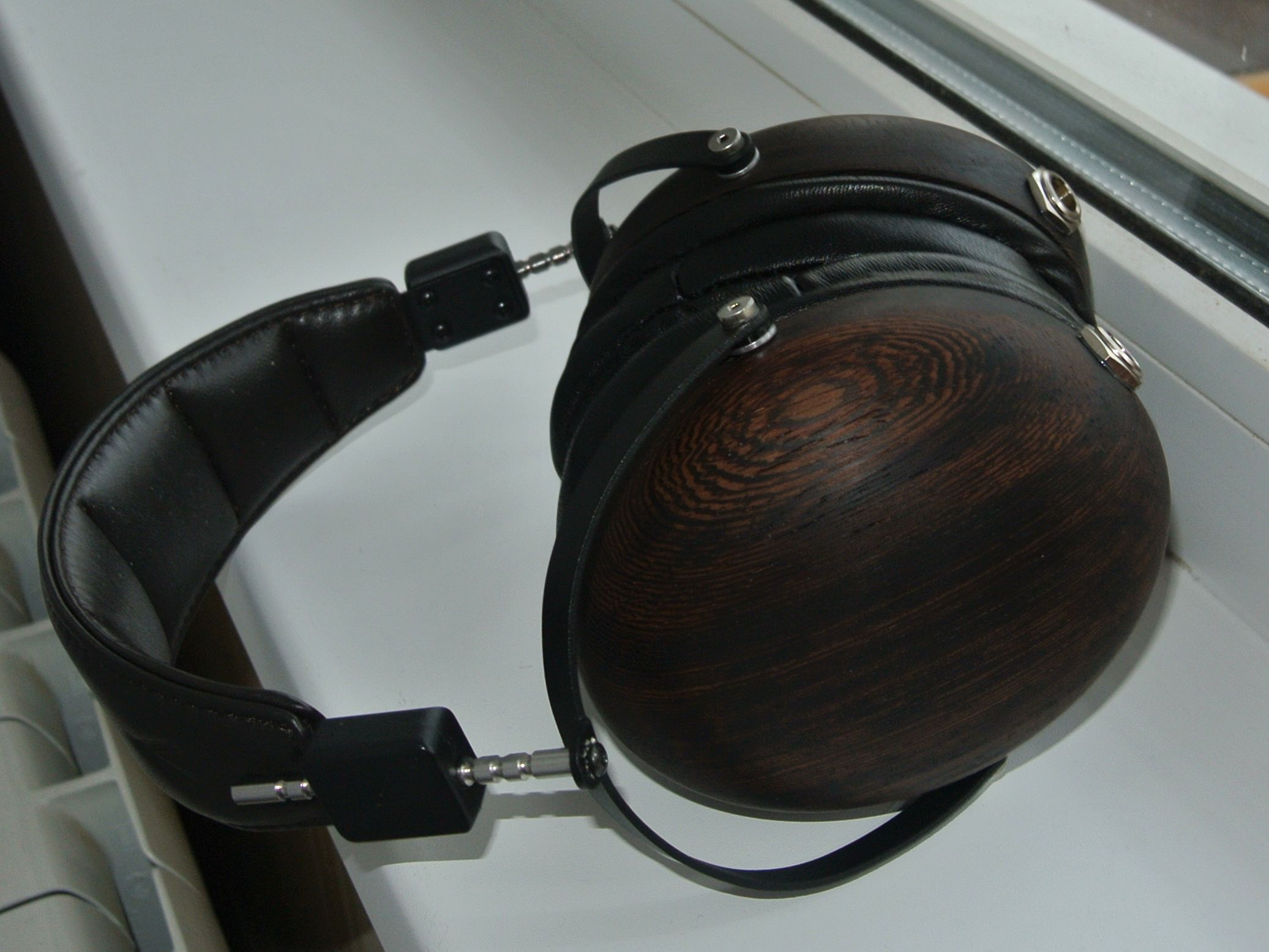

В связи с необходимостью внесения изменений во внутреннее устройство чашки, и по просьбе владельца переделано на венге.



Там немного изменен внутренний объем и расстояние от мембраны до диффузора.



Гриль и акустическая обработка передней стенки.

[vampula 37]

В связи с необходимостью внесения изменений во внутреннее устройство чашки, и по просьбе владельца переделано на венге.



Там немного изменен внутренний объем и расстояние от мембраны до диффузора.



Гриль и акустическая обработка передней стенки.

Почему гриль а не капрон? Отверстия очень большими кажутся, кабы не забило туда грязь...

[svas 607 6 Тракты]

Отверстия очень большими кажутся, кабы не забило туда грязь...

Ага почему бы валенок не продолжить до магнитов и сделать в нем дырки как в оранжевом бакелите, только чуть побольше



или хотя бы вырезать полоску под дыры



и вообще можно же сделать валенок одним куском

[snorry 3 064]

1. Капрон акустически хуже. Не для того делалась максимальная открытость мембраны, чтобы потом ее закрывать. Гриль в данном случае выполняет функцию защиты от пальцев, штекеров, проводов и прочих крупных предметов, способных повредить мембрану. И при это имеет максимальную акустическую прозрачность.

Любая пыль и волосня из такой магнитной системы просто выдувается при необходимости.



2. Акустичсекая обработка делается для определенных целей в звучании. В данном случае для достижения этих целей сделано именно так. Это не валенок, а подобранный материал с нужными акустическими свойствами. Работает на рассеивание отражений в узком диапазоне на ВЧ. И его количество - ровно столько, сколько нужно, и он ровно там, где нужно конкретно в этой конструкции. Также этот материал уходит под амбушюр и образует воздушную прослойку, которая стравливает избыток давления. Толщина материала тоже подобрана.



Полоску приклеить можно, в принципе, но из материала, которые не рассеивает и не поглощает звук. И это будет чисто эстетическое решение. Отверстия вместе с конусами вокруг них должны быть в любом случае открыты.

Примененный материал достаточно рыхлый. Сделать в нем ровные одинаковые отверстия можно разве что лазером. Такой технической возможности у меня нет.



Но еще раз повторюсь: если вы хотите делать как-то по другому, то это ваше право. В этом же моде нет случайных элементов.

Изменено 15 декабря, 2015 пользователем snorry

[vampula 37]

Нетерпится почитать рецензию будущего владельца

Изменено 15 декабря, 2015 пользователем vampula

[sacd 101]

Примененный материал достаточно рыхлый. Сделать в нем ровные одинаковые отверстия можно разве что лазером. Такой технической возможности у меня нет.

Кстати, правда лазер пригодится - мелкие отверстия ( ткань, кожа), поролон кроить,... есть лазерные прилады для ЧПУ. А вот гриль очень сетку против москитов напоминает

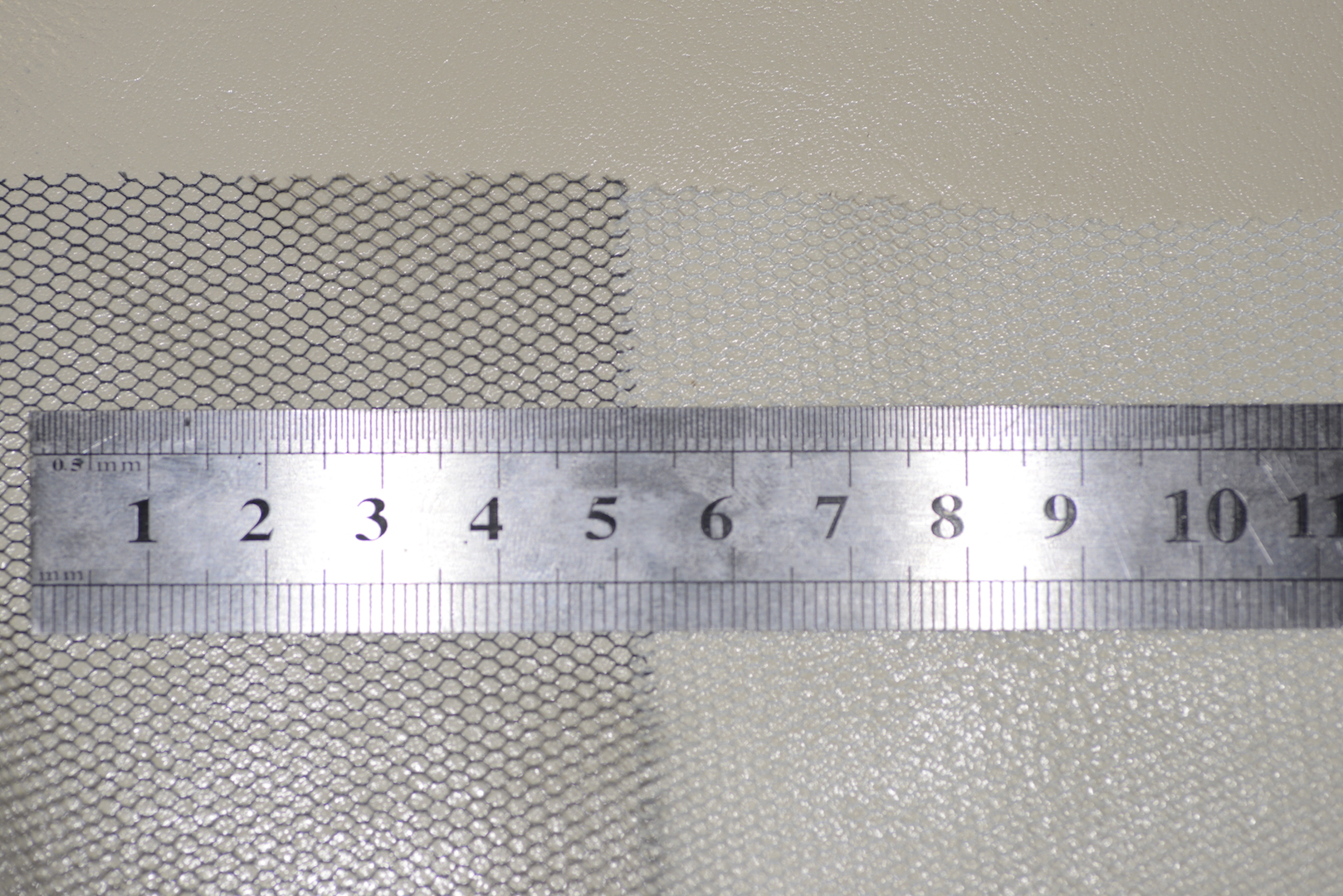

Сергей, какой диаметр отверстия гриля? Я тут два разных вида нашел.

Изменено 15 декабря, 2015 пользователем sacd

[snorry 3 064]

Прилады то есть, но именно для резки они довольно мощные должны быть. Дорого и помещение надо оборудовать специально на предмет вентиляции и пожаробезопасности.



Сетка на фото слишком крупная. У моей ячейки 0,9-1 мм.

[snorry 3 064]

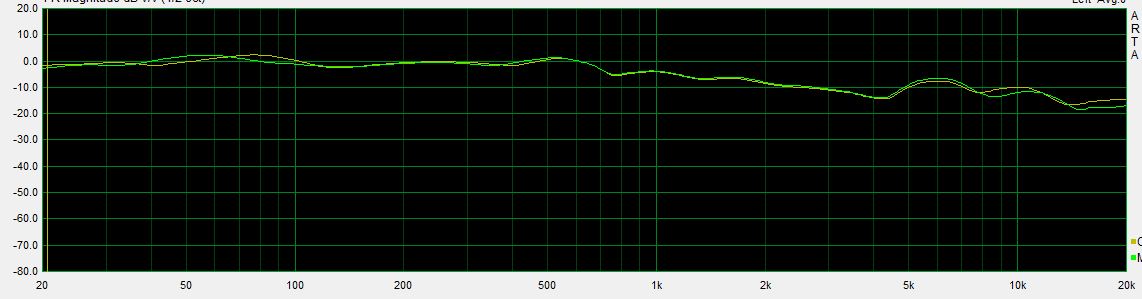

Наиболее сбалансированный вариант по звуку имеет такую АЧХ.

Думаю, можно на тест отправить владельцу в таком виде)))
