Самодельные провода для наушников

[zAg 3 251]

А если взять, вот такой кабель http://www.%%%%..._HPC_-_22W.html

и вот такой jack http://www.%%%%...ide_P-3.5G.html

Ну эти куда лучше, всё-таки оригинальные компоненты и медь гарантировано монокристаллическая.

[PaulERm 389 3 Тракты]

А если взять, вот такой кабель http://www.%%%%..._HPC_-_22W.html

и вот такой jack http://www.%%%%...ide_P-3.5G.html

Ну эти куда лучше, всё-таки оригинальные компоненты и медь гарантировано монокристаллическая.

Спасибо, значит беру )

[Urez 2 505]

Нашли где "оригиналы" искать, в Лунашопе, позабавили, этот магазинчик подделок и реплик достоин внимания максимум если сплиттеры дешевые брать.

[zAg 3 251]

Нашли где "оригиналы" искать, в Лунашопе, позабавили, этот магазинчик подделок и реплик достоин внимания максимум если сплиттеры дешевые брать.

Ну тогда назовите, хотябы одно наименование, где Вы там подделку встречали, на реплеках там нигде оригинал не упаминается (ошибится не возможно). Сколько заказывал у них, всегда получал то что заказывал, без обмана (оригинал - значит оригинал, реплика - значит реплика, но подделок никогда не встречал).

[Urez 2 505]

Нашли где "оригиналы" искать, в Лунашопе, позабавили, этот магазинчик подделок и реплик достоин внимания максимум если сплиттеры дешевые брать.

Ну тогда назовите, хотябы одно наименование, где Вы там подделку встречали, на реплеках там нигде оригинал не упаминается (ошибится не возможно). Сколько заказывал у них, всегда получал то что заказывал, без обмана (оригинал - значит оригинал, реплика - значит реплика, но подделок никогда не встречал).

Вбейте в поиске "acrolink silver wire", удивитесь количеству позиций сего говна, и письмо япошам не забудьте написать спросить производят они это вообще или нет.

Право слово, в свое время тему с ним(лунашопом) закрыл, сейчас не с руки еще что-то вспоминать, доказывать, 150 позиций одного примера для всех думаю достаточно, если для вас не аргумент, то уж извините.

Изменено 31 декабря, 2015 пользователем Urez

[PaulERm 389 3 Тракты]

Ну действительно, прод у которого я хотел затариться указал, что проводник от фурукавы, ни слова что сам провод сделан именно в японии.

Но то что так косячат, ошибаются в буквах, наводит на мысль, что это просто фейк. К тому же цены у него летают на один и тот же кабель + -30%, в зависимости от торговой площадки. На ебэй одна цена, на али совсем другая. Самое смешное на ебэй гораздо дешевле. Вообще развод однозначный, сомнения большие что японский проводник. Как можно продавая за такую сумму товар и так косячить, с незнанием языка "detinition"? ( у меня истерика была, чуть живот не надорвал) стыдобища в общем.

Изменено 13 февраля, 2016 пользователем clubnewmen

[PaulERm 389 3 Тракты]

Взял я в общем вот такой кабель, готовый http://www.oyaide.co.../hpc-35hdx.html с разъёмами под сенхи. Коннекторы - вилки срежу и впаяю напрямую.

Проводник, такой же как на fiio MH1 (http://avero.com.ua/...ations/406.html) HPC-23T. В принципе не плохо и длина 2.5 метра меня устраивает.

Изменено 31 декабря, 2015 пользователем PaulERm

[zAg 3 251]

Взял я в общем вот такой кабель, готовый http://www.oyaide.co.../hpc-35hdx.html с разъёмами под сенхи. Коннекторы - вилки срежу и впаяю напрямую.

Проводник, такой же как на fiio MH1 (http://avero.com.ua/...ations/406.html) HPC-23T. В принципе не плохо и длина 2.5 метра меня устраивает.

Поздравляю! Хороший выбор, всегда рекомендую этот кабель по доступной цене, звёзд с неба не хватает, но за эту цену один из лучших (если не лучший) выбор, и делают его с разными коннеторами для разных наушников. Там похоже, стоит тот же самый кабель (хотя их обозначают по разному), что Вы и рассматривали в Олкабелс - Oyaide HPC - 22W (PCOCC-A 2х 0,3 кв.мм. (3/20/0,08)), а этот обозначен HPC-23T（N）1P shielding, 2P parallel structure PCOCC-A（3/20/0.08 AWG23）. Судя по описанию, это одно и тоже.



Вбейте в поиске "acrolink silver wire", удивитесь количеству позиций сего говна, и письмо япошам не забудьте написать спросить производят они это вообще или нет.

А при чём здесь Акролинк? Олкабелс его не продаёт, так что пример неудачный.

[Urez 2 505]

Взял я в общем вот такой кабель, готовый http://www.oyaide.co.../hpc-35hdx.html с разъёмами под сенхи. Коннекторы - вилки срежу и впаяю напрямую.

Проводник, такой же как на fiio MH1 (http://avero.com.ua/...ations/406.html) HPC-23T. В принципе не плохо и длина 2.5 метра меня устраивает.

Поздравляю! Хороший выбор, всегда рекомендую этот кабель по доступной цене, звёзд с неба не хватает, но за эту цену один из лучших (если не лучший) выбор, и делают его с разными коннеторами для разных наушников. Там похоже, стоит тот же самый кабель (хотя их обозначают по разному), что Вы и рассматривали в Олкабелс - Oyaide HPC - 22W (PCOCC-A 2х 0,3 кв.мм. (3/20/0,08)), а этот обозначен HPC-23T（N）1P shielding, 2P parallel structure PCOCC-A（3/20/0.08 AWG23）. Судя по описанию, это одно и тоже.



Вбейте в поиске "acrolink silver wire", удивитесь количеству позиций сего говна, и письмо япошам не забудьте написать спросить производят они это вообще или нет.

А при чём здесь Акролинк? Олкабелс его не продаёт, так что пример неудачный.

Вы вообще о чем? При чем тут олкэйблс? Я говорю в "вашем" Лунашопе вбейте в строке поиска(ну если предпочтителен трудный путь- через вкладки каталога, пожалуйста), и тогда станет понятно что за шаражка этот магазинчик фэйков.

Вы меня сегодня, мягко говоря, весьма удивили, у меня в голове теперь тревожные мысли по поводу того, на чем(происхождение элементной базы) вы бэту-кристалл собирали...

[PaulERm 389 3 Тракты]

,

Спасибо! Буду надеяться, что не разочарует )

Да как бы выбирал из не особо дорогих, фирмовых. Изначально от фурутека хотел, но жаба задушила ).

Раз уж пошла такая пьянка, заказал на али паяльную станцию, с кучей тефлоновых жал )

Изменено 31 декабря, 2015 пользователем PaulERm

[PaulERm 389 3 Тракты]

@Urez,

Я тоже в начале не понял, что за лунашоп, у меня ассоциация с поднебесной промелькнула. Потом глянул на фотки кабеля китайца и увидел эту надпись ).



кстати, можно приколоться, потеребить его, что у него слова то с ошибками на кабеле от фурукавы понаписаны )

[Urez 2 505]

@PaulERm,, короче говоря, ребята, не узрел я сразу суть ваших "непоняток", есть магазинчик ширпотреба из Гонг-Конга с весьма недетскими ценами кстати, называется lunashops.com

Попросили назвать не реплику, а подделку, пожалуйста

Предложил для проверки спросить тут, производят ли они вообще все то, что по ссылке выше(включая oem линию), что не ясно, не знаю.

, ну или тут, если вы больше верите российскому дистрибьютеру, если по какой-то неведомой причине вас не устроил японский первоисточник, и вы сослались на оллкейблс(да, сейчас они не закупают их продукцию).

[donmilani 1 089 4 Тракты]

Взял я в общем вот такой кабель, готовый http://www.oyaide.co.../hpc-35hdx.html с разъёмами под сенхи. Коннекторы - вилки срежу и впаяю напрямую.

Проводник, такой же как на fiio MH1 (http://avero.com.ua/...ations/406.html) HPC-23T. В принципе не плохо и длина 2.5 метра меня устраивает.

Поздравляю, - готовое решение, минимум возни!

Меня только смущает одно но:

2 жилы и экран... поправьте, если не прав.

А теперь вопрос: как они по каналам развели? Если так же, как в большинстве штатных, то совсем не айс. Хотя, лишь бы звук нравился и удобно использовать было.

[zAg 3 251]

@PaulERm,, короче говоря, ребята, не узрел я сразу суть ваших "непоняток", есть магазинчик ширпотреба из Гонг-Конга с весьма недетскими ценами кстати, называется lunashops.com

Попросили назвать не реплику, а подделку, пожалуйста

Предложил для проверки спросить тут, производят ли они вообще все то, что по ссылке выше(включая oem линию), что не ясно, не знаю.

, ну или тут, если вы больше верите российскому дистрибьютеру, если по какой-то неведомой причине вас не устроил японский первоисточник, и вы сослались на оллкейблс(да, сейчас они не закупают их продукцию).

Да, Вы наверное нас не так поняли, мы говорили о конкретных компонентах из Олкабелс, а Вы написали, что "они" торгуют фейком, не обратив внимание о чём идёт речь, сославшись на какой-то Лунашоп (к стати, впервые услышал, никогда не имел с ними дело, так что обвинения безпочвенны, пользуюсь только проверенными поставщиками и всякие Лунашопы в них не входят). За качество комплектующих и сборки моего усилителя Бета Кристалл не беспокойтесь, там всё "натуральное" и проверенное.

То что в Мире куча фейков, это я и без подсказок знаю, но Мы речь вели конкретно об Олкабелс, и я с ними пока ещё ни разу на фейк не попадался, что заявляют оригиналом - то и является оригиналом. Но попасть на фейк может любой магазин, никто не застрахован, на ошибках учатся, главное что-бы выводы правильные потом делали, и извинятся умели.

[zAg 3 251]

2 жилы и экран... поправьте, если не прав.

А теперь вопрос: как они по каналам развели? Если так же, как в большинстве штатных, то совсем не айс. Хотя, лишь бы звук нравился и удобно использовать было.

Всё правильно поняли. Как я понял, там два таких провода (на каждый канал свой), наверное жила на сигнал, вторая жила на земляной вывод, а как экранирование распаяно трудно сказать. На фото видно, что в Джэк заходят два провода.

[Urez 2 505]

, не-не, извините, если что, не обвинил, а реально "испугался", читая про Вишаи var, например, подумал что нонсенс какой-то и вы так легко относитесь к поставщикам для сборок... Олкэйблс отличный магазин, кстати фэйки лопаток Фурутек там были, история давняя и бородатая, вони было неимоверно, разбирались на уровне поставщиков, ну это просто исключение из правил(высокого качества).

Т.е. я вас, вы меня недопоняли, всех с Новым Годом!

[zAg 3 251]

Urez С наступающим Новым Годом! Главное что-бы магазины признавали свои ошибки и делали выводы не в ущерб Нам.

[Aleksey_P 0]

Здравствуйте! Скажите, пожалуйста, был ли у кого-нибудь опыт замены разъема кабеля для Sehnheiser HD800? Или - другой вариант - если делать кабель из отдельных компонентов, как припаивать кабель к разъему (каково его строение?) Информации почти ноль об этом. Пытаюсь разобрать разъем на штатных наушниках, под слоем заводкой резины обнаружилась шестигранная втулка, через кототорую пропущен кабель. Неясно, припаяна она к разъему или изначально составляет с ним одно целое. Пожалуйста, помогите неофиту.

[victorvvo 511]

В штатном кабеле втулка, в которую запрессован кабель составляет с разъемом единое целое. Соответственно, развинтить разъем без повреждения кабеля не получится. Кабель отрезается, разъем раскручивается с некоторым усилием, зажимная втулка- хвостовик (в которую впрессован кабель) - отрезается.

В продающихся на замену разъемах, как вы уже вероятно заметили, внешней обжимной втулки нет, и он разбирается довольно просто. Контактная колодка имеет диаметр примерно 4мм, сами контакты - около 1мм, и припаять к ним можно только тонкий провод.

Изменено 5 января, 2016 пользователем victorvvo

[Aleksey_P 0]

В штатном кабеле втулка, в которую запрессован кабель составляет с разъемом единое целое. Соответственно, развинтить разъем без повреждения кабеля не получится. Кабель отрезается, разъем раскручивается с некоторым усилием, зажимная втулка- хвостовик (в которую впрессован кабель) - отрезается.

В продающихся на замену разъемах, как вы уже вероятно заметили, внешней обжимной втулки нет, и он разбирается довольно просто. Контактная колодка имеет диаметр примерно 4мм, сами контакты - около 1мм, и припаять к ним можно только тонкий кабель.



О, большое спасибо! Значит, можно не мучиться с попытками разобрать заводскую втулку Попытаюсь сделать, как Вы сказали.

[donmilani 1 089 4 Тракты]

можете сделать 4 витые пары с минимальным шагом: скрутка между собой с большим шагом,объемное плетение и объемное плетение по два параллельных провода

В продолжение темы (http://forum.doctorh...ic=7743&st=2275, пост №2289):

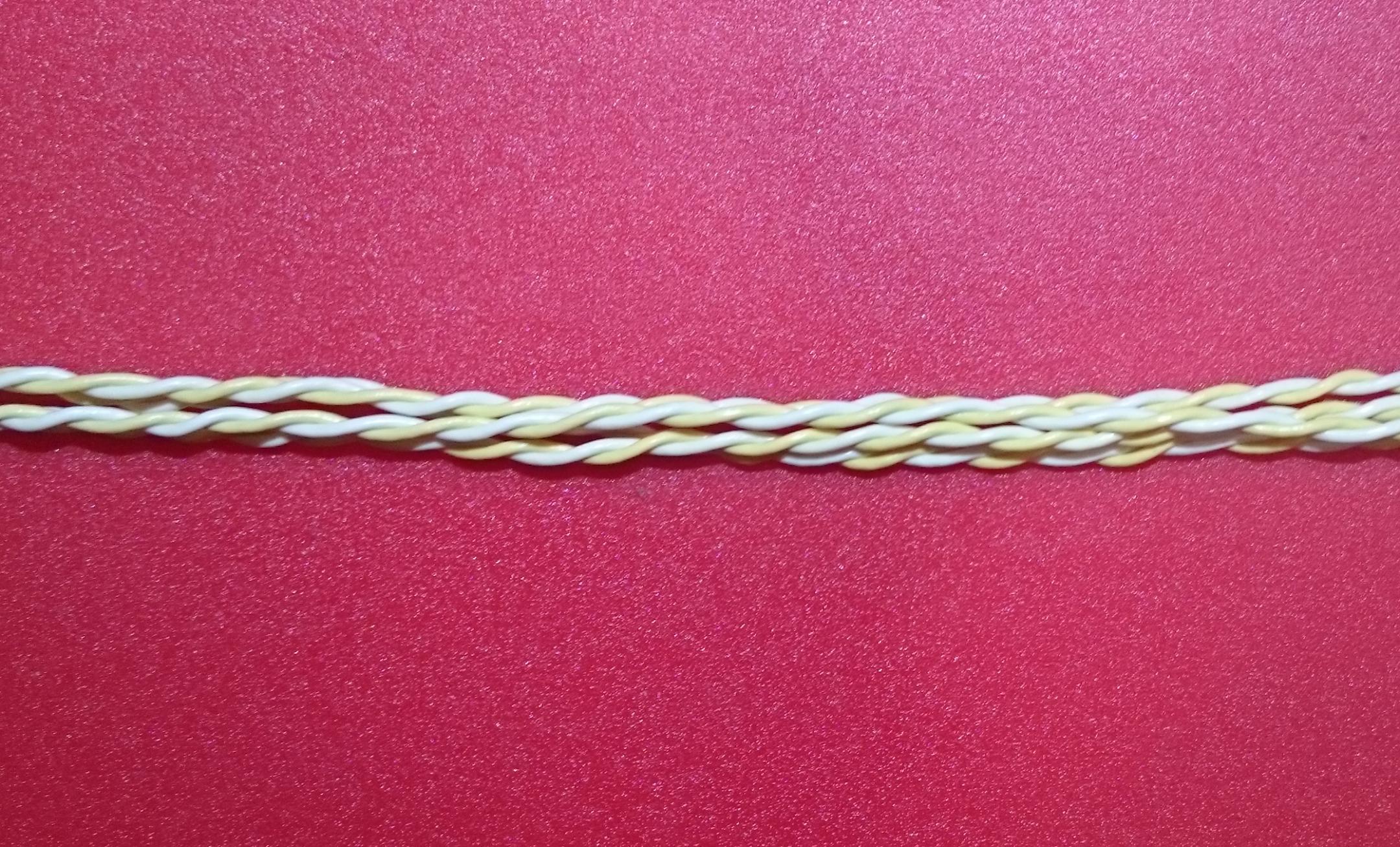

1) Витые пары (мелкий шаг, параллельное расположение пар)

L = 0.197 mH

C = 150.00 pF

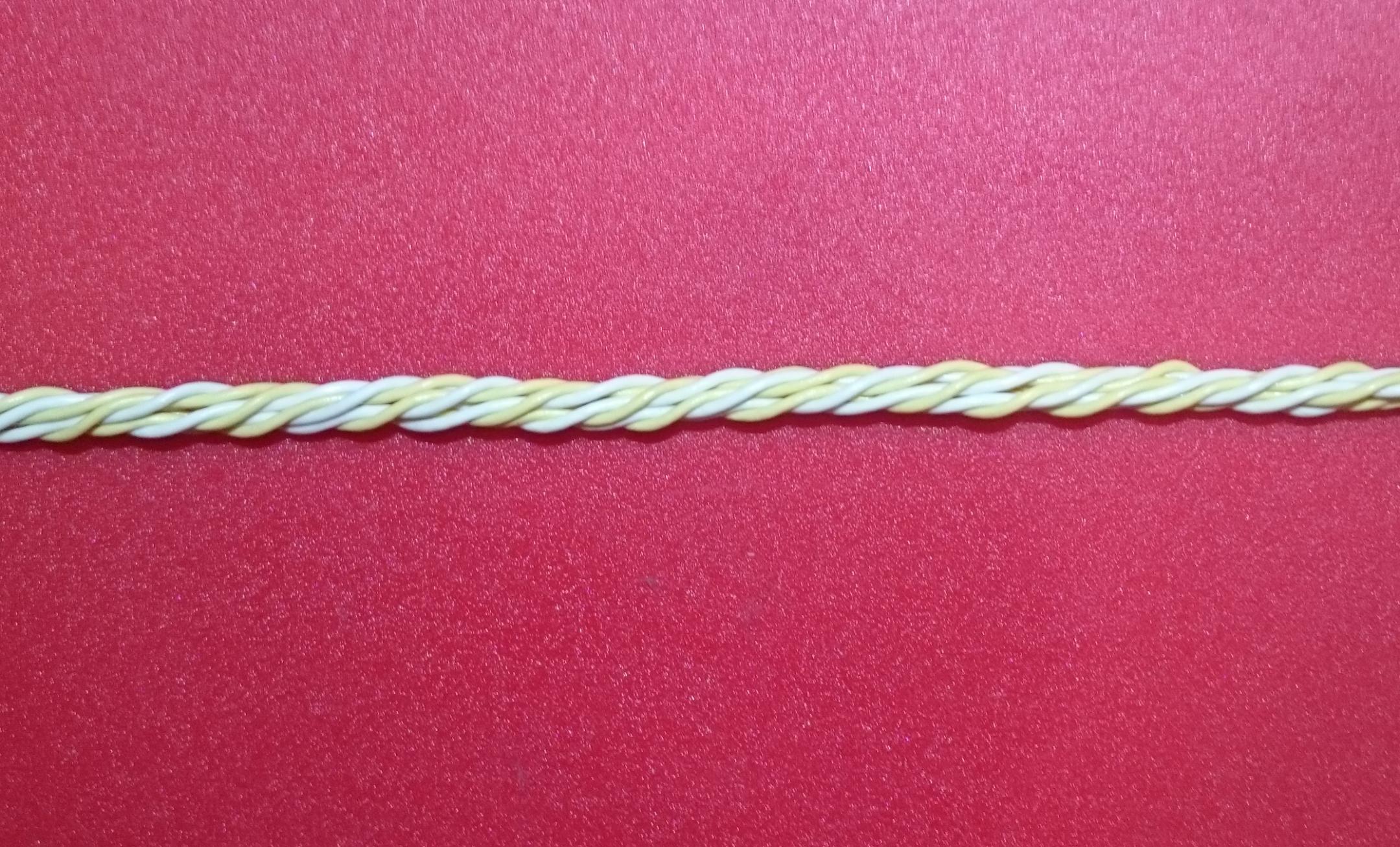

2) Витые пары (мелкий шаг по часовой, общая скрутка против часовой)

L = 0.221 mH

C = 159.97 pF

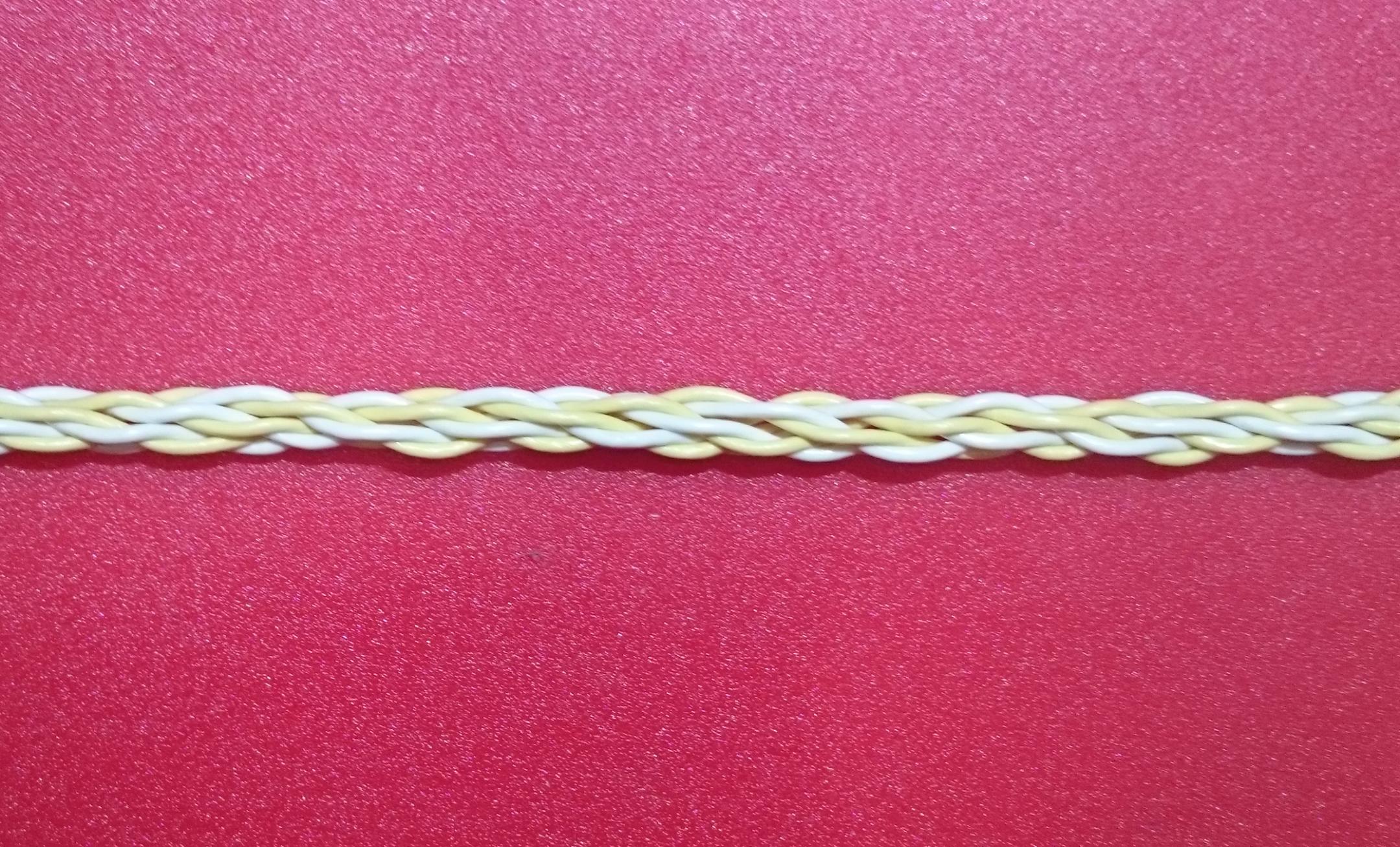

3) Витые пары (мелкий шаг по часовой, общая скрутка по часовой)

L = 0.226 mH

C = 161.81 pF

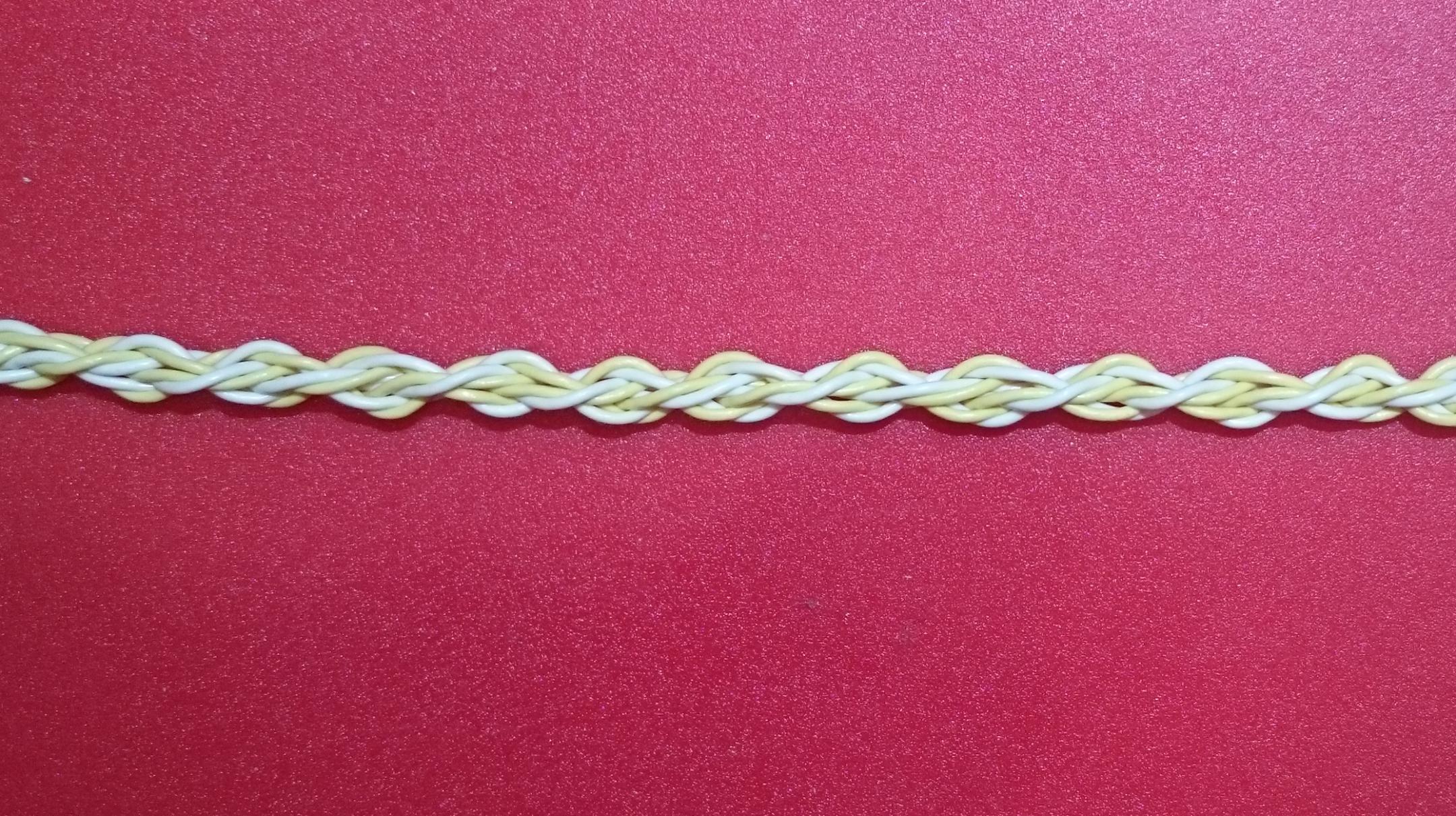

4) Витые пары (мелкий шаг по часовой, плетение по Миллойту)

L = 0.202 mH

C = 155.97 pF



Итог: в этих вариациях изменения в пределах ошибки измерений, - что по часовой, что против скручивай.

[svas 607 6 Тракты]

@donmilani, спасибо!



паразитная емкость минимальна вероятно в 4 случае, при этом емкость и индуктивность принимает нормальные значения

[donmilani 1 089 4 Тракты]

паразитная емкость минимальна вероятно в 4 случае

Индуктивность точно меньше должна быть, а вот насчет емкости я как-то сходу не соображу... Измерить в домашних условиях нет возможности.

Параметры выше просто отражают величины 8-ми проводной конструкции без разделения на каналы - первое приближение, если можно так выразиться.

[donmilani 1 089 4 Тракты]

Решил отписаться по очередному своему "творению", так как кабель закончен и прослушан.

Заготовку уже демонстрировал ранее (http://forum.doctorh...ic=7743&st=2200, пост 2212)

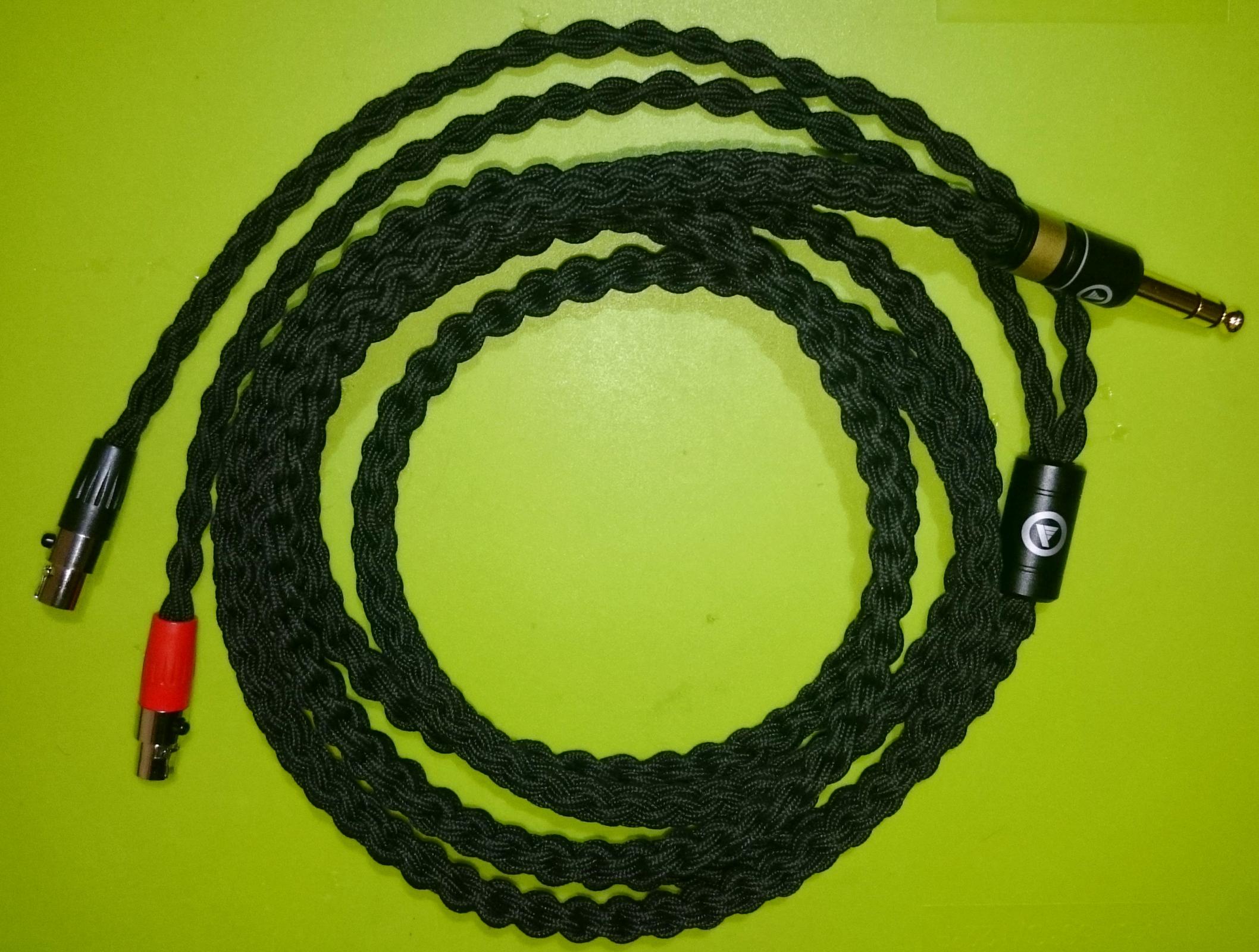

Результат выглядит так:

Использовались жилы Jupiter 4N Silver Wire, 28AWG (https://jupiterconde...lver-wire-copy/); хлопковая изоляция снималась и жилы помещались в PTFE трубки, сверху одевался паракорд 2мм. Конструкция представляет из себя 8-ми жильное плетение, схему приводил ранее в теме.

Длина кабеля (от кончика до кончика) - 2.5 метра. Усадка при плетении, как писал ранее, порядка 20%.

Кабель получился гибкий, мягкий (по сравнению с моим 6-и жильным Achtung-ом) и с резиноподобным эффектом за счет плетения. В общем, за надежность я спокоен.

По измерениям:

R = 0.5 Ω;

Ls(G-R) = 3,03 µH; Ls(G-L) = 2,31 µH;

Cp(G-R) = 128,5 pF; Cp(G-L) = 128,0 pF

Если сравнивать с Achtung (у меня серебра больше нет, да и более качественного кабеля тоже), то всё не так и плохо получилось.

Achtung (Solid Pure Silver 0.4mm 6 Wire Litz Cable, 3м; http://forum.doctorh...ic=7743&st=1925, пост №1927) - R = 0,37 Ω; Ls = 3,07 µH; Cp(G-R) = 106,20 pF; Cp(G-L) = 87,07 pF

О звучании... Описывать и выслушивать я не умелец (всё больше нравится/не нравится), поэтому скажу кратко:

кабель получился на уровне Achtung, правда на мой ух чуть менее аналитичным (грубо, есть склонность к медному звучанию). Что лучше сказать сложно, но жена (а она у меня лингвист) проголосовала за Achtung - шипящие в вокале ей показались чище



PS. Да, использовались коннекторы Furutech FT-610mF с замененной рубашкой, джек и сплиттер от Viablu... как обычно

Изменено 24 января, 2016 пользователем donmilani

[zAg 3 251]

donmilani Ну, вообще, глядя на тех. параметры проводников, результат предсказуем. Но любой опыт всегда полезен. Сам завтра буду тестировать проводники в разном сочетании на межблочнике, в поисках лучшего варианта и в последующем сравнении с моим, пока, бессменным основным межблочником, который пока побить другими моими образцами не удалось, завтра посмотрю, что получиться (опытный образец подготовлен).
