гаснут плавно и медленно, возможно разница в разбросе параметров диодов.. Не совсем понятно, что значит нет земли? Компоненты оригинальные, брал в германии и англии...

[zAg 3 251]

Я имею ввиду обрыв земли на одном из выводов. Диоды должны гаснуть одинаково, плавно, примерно 3 сек.

[zadolbator 4]

Гаснут 3 сек, только в момент, когда уже почти погасли, один чуть быстрее отключается... примерно через 2.5 сек.. Как раз писк проскакивает в момент полного отключения диодов

[zAg 3 251]

На сколько помню, писк появляется в определённом положении переключателей Gein, или при любом?

[zadolbator 4]

только при минимальном гейне

[zAg 3 251]

только при минимальном гейне

То есть когда оба переключателя находятся в состоянии - выкл.? А если хотябы один переключатель, из двух, в положении ON то всё нормально? Попробуйте поочерёдно отключать каждый из четырёх переключателей, проверить на каком канале проявляется неисправность. И писк слышен в наушниках или снаружи?

[zadolbator 4]

писк при выключении в наушниках пропадает, если включить переключатель гейна, при чём пропадает в том канале, в котором увеличен гейн, если оба, то нормально, но раньше этого небыло..

[zAg 3 251]

писк при выключении в наушниках пропадает, если включить переключатель гейна, при чём пропадает в том канале, в котором увеличен гейн, если оба, то нормально, но раньше этого небыло..

Что-то не совсем понял, на канал идут по два переключателя, допустим правый канал переключатели 1 и 2, второй канал 3 и 4. При каком положении каждого появляется писк?

[zadolbator 4]

писк проявляется только если гейн полностью выключен, например, оба канала гейн на минимум - писк в обоих каналах, правый включаем например +10дб - на правом писк пропал, в левом остался, если на обоих каналах увеличить гейн - соответственно писк пропадет в обоих каналах..

[zAg 3 251]

правый включаем например +10дб - на правом писк пропал, в левом остался

А если наооборот, левый +10, на правом писк остаётся? И это происходит вовремя выключения усилителя или при включённом но при смене Gein?

[zadolbator 4]

Остаётся, писк только при выключении

Изменено 10 февраля, 2014 пользователем zadolbator

[Михаил Николаевич 6]

Доброго времени суток товарищи!

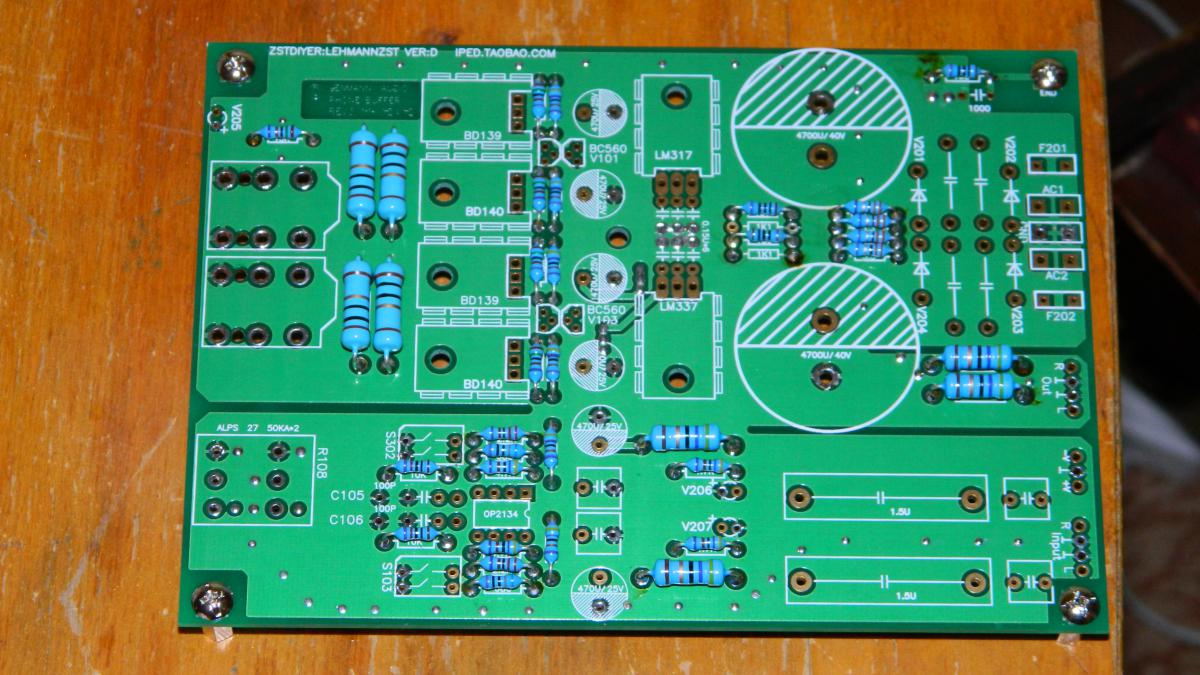

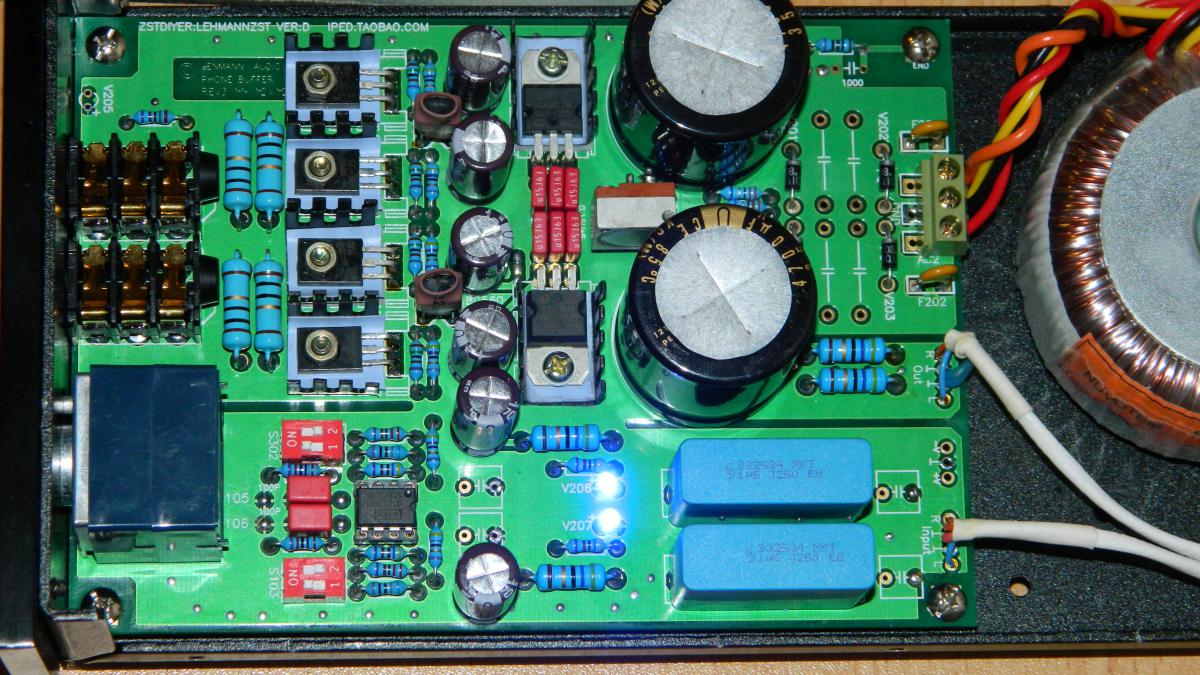

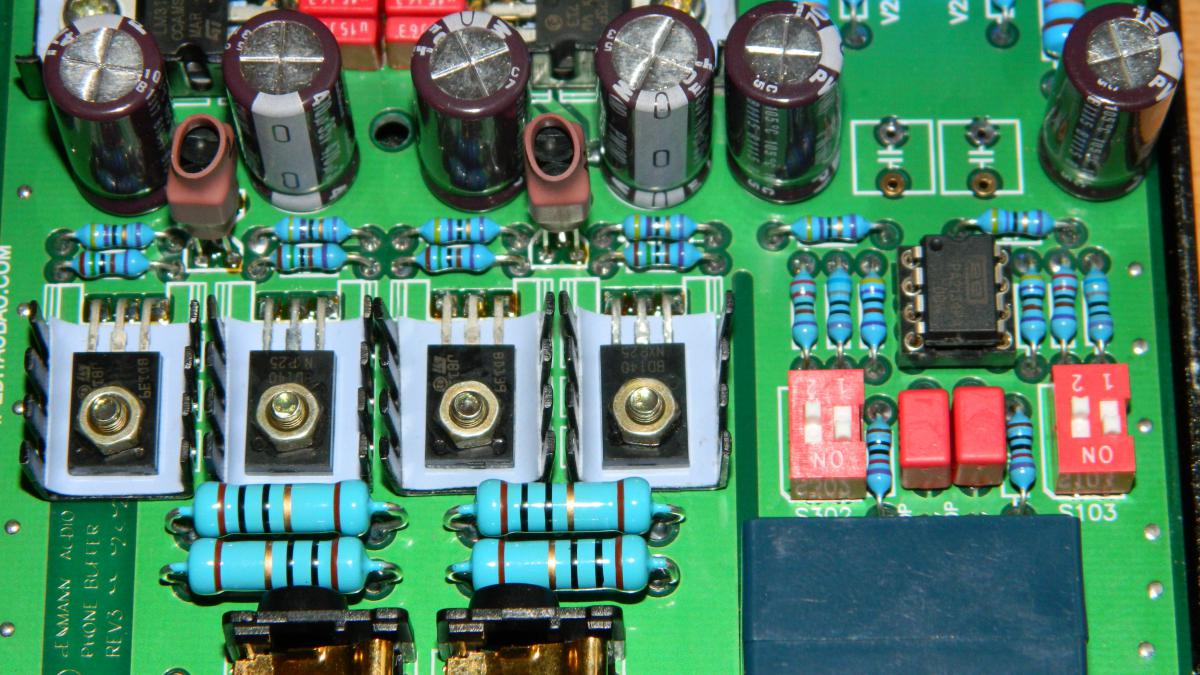

Ради эксперимента заказал ещё одну хорошую плату, но уже с набором деталек. Из набора использовал только металлоплёночные резисторы, стабилизаторы, плёночные конденсаторы, радиаторы, термоинтерфейсы, джеки гнёзда, кроватку под опер и сам опер OPA2134PA, Альпс.



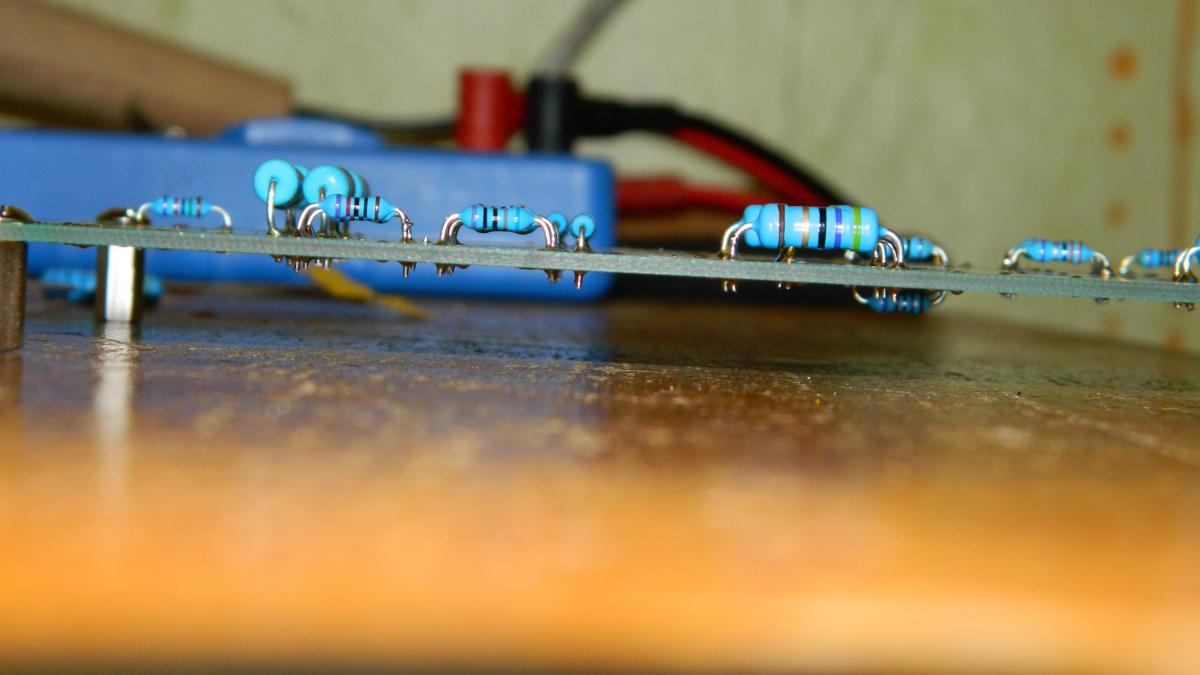

Перед пайкой пропаял земляные проходные отверстия между слоями, пролудил все ответственные места. Все резисторы запаял так чтобы не касались друг друга и платы.



Основные ёмкости использовал Ничиконы от Лав Куба, 470 мкФ*35В Ничиконы низкоимпредансные серии PW(блокировочные емкости в питании опера поставить конечно можно, но без них лучше).



Транзисторы заказывал в ДАН'е, BD139 ST/BD140 NXP, BC550C BC560C ONS. Подобрал в пары обычным тестером. На BCшки одел термоусадку, чтобы режим рабочий стабильнее держали.



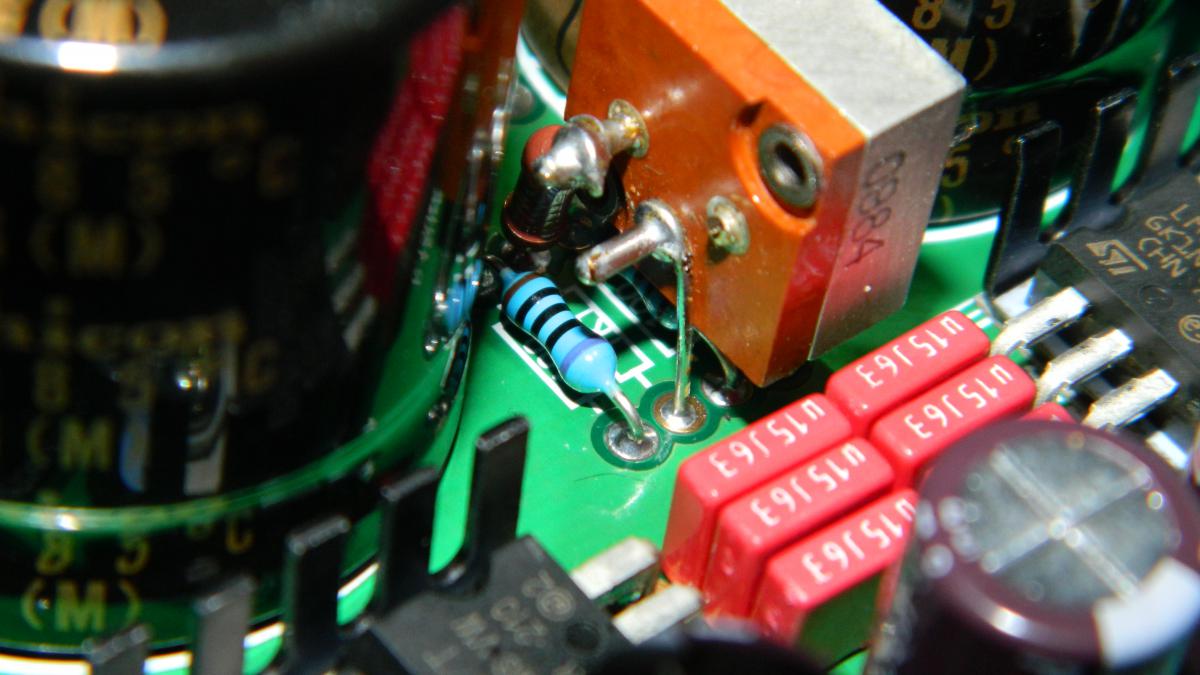

R Adj для LM317 применил постоянный 1 кОм + последовательно многооборотный 330 Ом, громоздко, но реализуемо)

R Adj для LM337 запаял с нижней стороны платы, так удобнее. Думал вместо них поставить стабилитроны на 13 В, но выбор встал за резисторами, потому как каждый милливольт питания на счету! В итоге после отладки получил рабочие напряжения +14,89 В и -14,89В



Диодный мост собрал из диодов с барьером Шоттки 11DQ10, и отпала необходимость шунтирующих емкостей.



Выходные резисторы поставил 10 Ом 2 Вт UniOhm. Опытным путём вычислил что они тоже влияют на постоянку на выходе, их нужно подбирать по номиналу, как можно точнее.



Резисторы задающие ток покоя выходных транзиторов поставил 1,5 кОм как в оригинальном усилителе вместо 1,2 кОм как в Лав Кубе, это дало ток покоя 40 мА что привело к небольшому снижению рабочей температуры и это продлит жизнь плате так как от высоких температур текстолит деградирует(для примера оригинальная плата Лав Куба деградировала за год)



Загнал опер в класс А резисторами 3 кОм, напаял их прямо на ноги кроватки снизу платы.



Разделительные кондёры поставил только в целях безопасности, можно поменять на что-то лучше но думаю не стоит, мне звук нравится).



Запустил и слушал несколько дней и тысячачертей! Он звучт лучше и свободнее моего Лав Куба со всеми апгрейдами, так что много хорошо тоже не хорошо, а лучшее враг хорошего.



Нашёл свой звук! Всем спасибо!

[zAg 3 251]

Михаил Николаевич Я рад, что прогресс улучшения Куба у Вас продалжается, можно и дальше продолжить, резерв на улучшение ещё есть, ОУ - дискретный модуль, потенциометр, проводка, да и конденсаторы на сигнале. Я из своего наверно уже максимум выжал, разве, что ещё осталось заменить транзисторы 139/140 - 16 на легендарные Филипсовские, чесно говоря мой усилитель уже мало чем напоминает оригинальный звук Лемановского Куба.

[StaS 16 3 Тракты]

Где и когда хоть стали они легендарными? ))) Старые, добротные транзисторы. Чего в них легендарного?

Для тех кто желает поексперемтировать можно попробовать транзисторы Toshiba 2SA1930 und 2SC5171, они еще шустрее и мощнее по даташиту.

[MS audio laboratory 179]

Для тех кто желает поексперемтировать можно попробовать транзисторы Toshiba 2SA1930 und 2SC5171, они еще шустрее и мощнее по даташиту.

Кажется они в Burson стоят.

А экстремалы могут поставить полевые транзисторы 2SK213, 2SK214, 2SK215, 2SK216 в паре с 2SJ76, 2J77, 2J78, 2J79, но потребуется подбор резисторов смещения (47 Ом в эмиттерах транзисторов BC550/BC560).

[zAg 3 251]

Где и когда хоть стали они легендарными? ))) Старые, добротные транзисторы. Чего в них легендарного?

Для тех кто желает поексперемтировать можно попробовать транзисторы Toshiba 2SA1930 und 2SC5171, они еще шустрее и мощнее по даташиту.

Это шутка такая, легендарными их делает постоянное упоминание в теме, типа "Что, вот у меня есть старые Филипсы, и вот я их поставлю и ..." - что-то в этом духе. А я как бы эту легенду хочу проверить, т.к. сам их не разу не применял, вот и посмотрим, стоит ли "верить в легенду". А пробовать другие транзисторы на своём усилителе я после Филипсов уже точно не буду. Ту скорость звука, которую я получил на своём Black Square на новодельных BD139-16/140-16 мне даже больше, чем надо. В пиках проигрыша НЧ, происходит "словно выстрел из пули", аж прищуриваешься , но я этого и хотел, и не более, да и смысла что-то ещё улучшать на данном усилителе больше не вижу, всё равно есть ограничения по улучшению (в частности приминение ОУ вряд ли даст большего прироста в дальнейших улучшениях). От полученной "скорости", после 3-х подряд прослушенных CD, "звук в ушах" стоит ещё почти час (теперь надо быть поосторожнее). Вообщем, получившимся результатом, я доволен на все 100%, ну может на 90-99% (вот придут от тебя недостающие Филипсовские 139-16 ) и тогда можно будет уже сделать окончательный вывод в этом вопросе для Себя.

[StaS 16 3 Тракты]

Я не раз читал о том, что самодельщики их считают настоящими качественными транзисторами, Никулин работавший разработчиком в фирме Creek также не раз упоминал о хорошем качестве именно филипсов, всё остальное из этой серии, как он говорил не достаточно качественные. А легенда про них походу рождается тут. Кстати после прекращения производства этой серии Филипсом, технология перешла к NXP Semiconductors, и даташит полностью соответсвует Филам, соответствует ли продукт Филипсам...? Данные о скорости транзистора присутсвуют лишь у Philips, NXP Semi, ST, Central Semi и Siemens, остальные почему то о данном параметре умалчивают в своих документах. Также у них разная мощность у Филипс 8 у кого то 10 или 12,5 ват.



Ну а на счёт после прослушки стоящего звука в ушах на протяжении часа... нужно прекращать , а то может недолго радоваться звуком осталось, это вроде как не показатель хорошего звука, оглохнуть можно быстро.

[zAg 3 251]

Кстати после прекращения производства этой серии Филипсом, технология перешла к NXP Semiconductors, и даташит полностью соответсвует Филам, соответствует ли продукт Филипсам...?



Ну а на счёт после прослушки стоящего звука в ушах на протяжении часа... нужно прекращать , а то может недолго радоваться звуком осталось, это вроде как не показатель хорошего звука, оглохнуть можно быстро.

1. Интересно, они тоже такие "серые".



2. Самое интересное, что прослушка велась на привычной мне громкости (не тихой, но комфортной), и вроде всё хорошо воспринималось, как и обычно, но похоже с этим новым качеством проигрыша пиковых составляющих, в последствии отражается "звоном в ушах", тут надо либо порции прослушки уменьшать, либо громкость убавлять (чего, очень, не хочеться), либо слушать спокойную музыку, как-то так.



Кстати, заказал тот "великолепный" потенциометр, о котором писал тебе в ЛС, тот что лучше DACTа. Опять "выклянчил" скидку в 15%, придёт сделаю оценку, пойдёт на второй мой экземпляр прецензионной Панды - Panda Royal (там всё будет по возможности, на высшем уровне для него).

[MTB-Rider 45 3 Тракты]

Никулин работавший разработчиком в фирме Creek

Никитин же, или Никулин тонкий намек?

[Tsukune 14]

Видимо комплектный opa627 действительно левый. Он у меня сгорел буквально через 15-20 минут прослушивания, был негромкий глухой хлопок в правом динамике наушника и он перестал играть. С остальными все в порядке

[Михаил Николаевич 6]

В моей новой сборке в фаворите Dual OPA627 от Стивена. Вот где её потенциал раскрылся и эти оперы мне всё больше нравятся. Металл слушается даже самый жёсткий без утомления, после пяти часов не возникает желания сделать перерыв на киткат или сборник Лаунджа.

Что-то мне в душе подсказывает надо бы попробовать оперы от Burson, но что-то не смог я найти актуальных дистрибьюторов, может кто подскажет как их и где можно приобрести? Предвкушаю и пускаю слюну)

[zAg 3 251]

Михаил Николаевич Burson лучше заказывать с их непосредственного сайта, т.к. у других продавцов могут попасться нелеквиды, о чём мне в своё время написали с Burson когда я им показал фото своего модуля, и бесплатно выслали мне замену (хотя я брал не у них). Но ещё, Burson может не поместиться в стандартный корпус LoveCube, а вот Dexa opamp поместиться, и по моим опытам этот модуль получше, чем Burson.

[Михаил Николаевич 6]

Всё таки меня интересует стоит ли эти модули таких затрат, на сколько ощутим эффект от их применения в данном случае?

[zAg 3 251]

Всё таки меня интересует стоит ли эти модули таких затрат, на сколько ощутим эффект от их применения в данном случае?

Я делал оценку, только на фоне OPA2134, и по моим впечатлениям о модулях, назад микросхему вставлять уже не хочеться, так же как и потенциометр ALPS. Почитайте мою тему клона - Black Square, там я делал сравнения. http://forum.doctorhead.ru/index.php?showtopic=26290&hl=%20black%20%20square&st=0

[Tsukune 14]

Друзья, помогите пожалуйста.

Решил проапгрейдить свой куб. Поставил 4 Panasonic FC, 2 Elna Silmic, 2 Mundorf по 4700mF, 2 Amtrans по 100pF, на входе поставил M-Cap на 3.3 mF, также поставил перемычки вместо самовосстанавливающихся предохранителей, заменил 4 резистора по 10 Ом и 4 по 47 Ом.

После этого появился сильный гул в наушниках, не зависящий от громкости. Знаю ступил, но поставил все это добро за один раз, поэтому не знаю после чего появился этот гул. Выходное напряжение в норме, около 20. Дорожки на плате тоже нормальные, все прозвонил тестером.

Подскажите если кто знает, что еще можно проверить?
