[MTB-Rider 45 3 Тракты]

Вот и закончил свой усилитель,



как звук с dexa? на вашей плате отключает линейный выход гнездо, близкое к рг?

[8street 393]

Вот и закончил свой усилитель, было множество экспериментов .... столько, что уже и не упомнишь все

Позвольте немного поюродствовать.

1. Конденсаторы Panasonic FC, если это они, я бы поменял на серию FM, или Rubycon ZL. Они драматически лучше. Силмики тоже можно, но размеры...

2. Проводов до выходного разъема достаточно по одному. И лучше их свить между собой.

3. Провода ООС как-то неприятно (не)уложены. Укоротить и пустить вплотную к плате.

4. Не видно есть ли синфазный фильтр перед тором. Например что-то типа murata ply.

5. Земля с корпусом где контачат?

6. И что за термоусадка на больших емкостях? Сами одевали и зачем? Если не сами, то это наталкивает на мысли, что они не те, за кого себя выдают.

[xSpellhowleRx 13 13 Тракты]

@MTB-Rider, Выше уже описывал. Заметно лучше чем с обычными ОУ.

Не отключает.

@8street,

В связи со скорым приездом Lynx HA61, дальнейшей доработкой этого усилителя решил не заниматься.

1. Согласен, возможно позже

2. Я так понимаю речь про разъем для наушников? Мне посоветовали именно два сделать. Провод тот не свить, моножила и короткий.

3. Согласен, но я еще не решил нужно ли ООС в данном усилителе. Звук по ощущениям стал резким.

?4. Отсутствует, в моем случае при применении положительного эффекта замечено не было.

5. В данном случае, разъем с землей отключен. В доме земли нет. Проверил мультиметром, напряжения нет.

6. В ходе экспериментов не раз задевал, в связи с этим один потерял свой эстетический вид. Стоят Mundorf 6800mF-40V

Также был снят TKD 2CP-2511, переедет в Lynx.

[MTB-Rider 45 3 Тракты]

2. Я так понимаю речь про разъем для наушников? Мне посоветовали именно два сделать.



такое могли сказать только про крайний (ближний к светодиоду) разъем, ибо при втыкании штекера левая группа контактов размыкается (глядя с лицевой стороны), используется для отключения функции преампа. в данном же случае провода работают на воздух

[8street 393]

5. В данном случае, разъем с землей отключен. В доме земли нет. Проверил мультиметром, напряжения нет..

Неважно, есть ли в доме земля или нет. Земля усилителя (минус с больших банок) должна сидеть на корпусе. А иначе весь смысл металлического корпуса теряется.

[xSpellhowleRx 13 13 Тракты]

Буду знать, исправил

[Safronp 76 8 Тракты]

@xSpellhowleRx,

Если не секрет, HA61 тот что был на барахолке ?

[xSpellhowleRx 13 13 Тракты]

@Safronp, он самый, Сергей подтвердил что это его работа.

[Safronp 76 8 Тракты]

У меня в HA61 стоит TKD 2CP-2511S поздравляю с покупкой !!!

Изменено 18 августа, 2013 пользователем Safronp

[xSpellhowleRx 13 13 Тракты]

@Safronp, Спасибо, планирую поставить такой же, только без S.

[xSpellhowleRx 13 13 Тракты]

Пришел Lynx HA61, по первым впечатлениям мой "Lehmann" переигрывает в плане эмоциональности, но Lynx детальнее. На тяжелых моментах у Lehmannа начинается каша, в то время как Lynx проходит их без сучка и задоринки. Завтра добавлю ему RCA выход и сравню на колонках.



В теме Lynx народ как-то сухо относится к изменению усилителя, поэтому хочу задать вопрос тут. Хочется добавить немного "воздушности" и сделать такой же эмоциональный бас как у меня сейчас на Lehmannе, но без его увеличения. Мб будут у кого идеи по этому поводу? Отвечать прошу в ЛС, дабы не засорять эту ветку.

Схема и описание - http://rghost.ru/48276207

Фото моего - http://rghost.ru/private/48276226/31628d42a4cac5473ab9323404781939/image.png

Синие кондеры nichicon



Изменено 22 августа, 2013 пользователем xSpellhowleRx

[Ilya-s 812 1 Тракты]

@xSpellhowleRx,

поздравляю!

[MTB-Rider 45 3 Тракты]

какой смысл связываться со схемами одного рода "diamond buffer" где разница лишь в примененном камне да паре изменений в токовом зеркале? не интересней ли связываться с другими схемами?

[Negcreep 12]

Решил не продолжать апгрейд имеющейся платы, а собрать свою с блекджеком и ...

входные гнезда мне нужны спереди, поэтому тянуть сигнальный провод не надо

остальное пока планирую как в оригинале

наверное буду собирать на макетке или просто на текстолите, а "дорожки" сделаю медной моножилой - какой провод выбрать для этого?

какие еще есть "криминалы" разводки на оригинальной плате?

[karnaser 130 1 Тракты]

В таком размере криминалов там мало. Если позволяет пространство то подальше отдалите друг от друга блок питания, предварительное усиление и оконечные каскады. Также желательно чтобы сигнальные провода подальше от всего были. Можно еще попробовать поставить регулятор первым по схеме, перед разделительными кондерами.

[karnaser 130 1 Тракты]

Встречаем: Lovely Cube Stadium - DIY Kit version - продолжаем серию.

Думал, будет копия https://www.lehmanna...mps/stamp.html STAMP.

Поверхностно сравнил - это не он.

Но все равно, в пару к Lovely Cube-у очень даже то.

Когда был у меня Лов куб, сам задумывался про такой усилитель.

Незаменим возле компа взамен компьютерным колонкам.

Может, придется еще раз через это пройти и заказать пару?

Хотя, не знаю, лампа вовлекает все глубже и глубже...

[MTB-Rider 45 3 Тракты]

Ставил подстроечники как на Матриксе, но в моих условиях не удалось отрегулировать меньше 10 mV

та же ерунда, причем чтобы сбить 10 мВ питание проседает на 0,5 В, нормально регулируется примерно 3 мВ и питание гуляет всего 10-20 мв, далее как по экспоненте чтоли...

[Goo8s 37]

Встречаем: Lovely Cube Stadium - DIY Kit version

Навесной монтаж

[zadolbator 4]

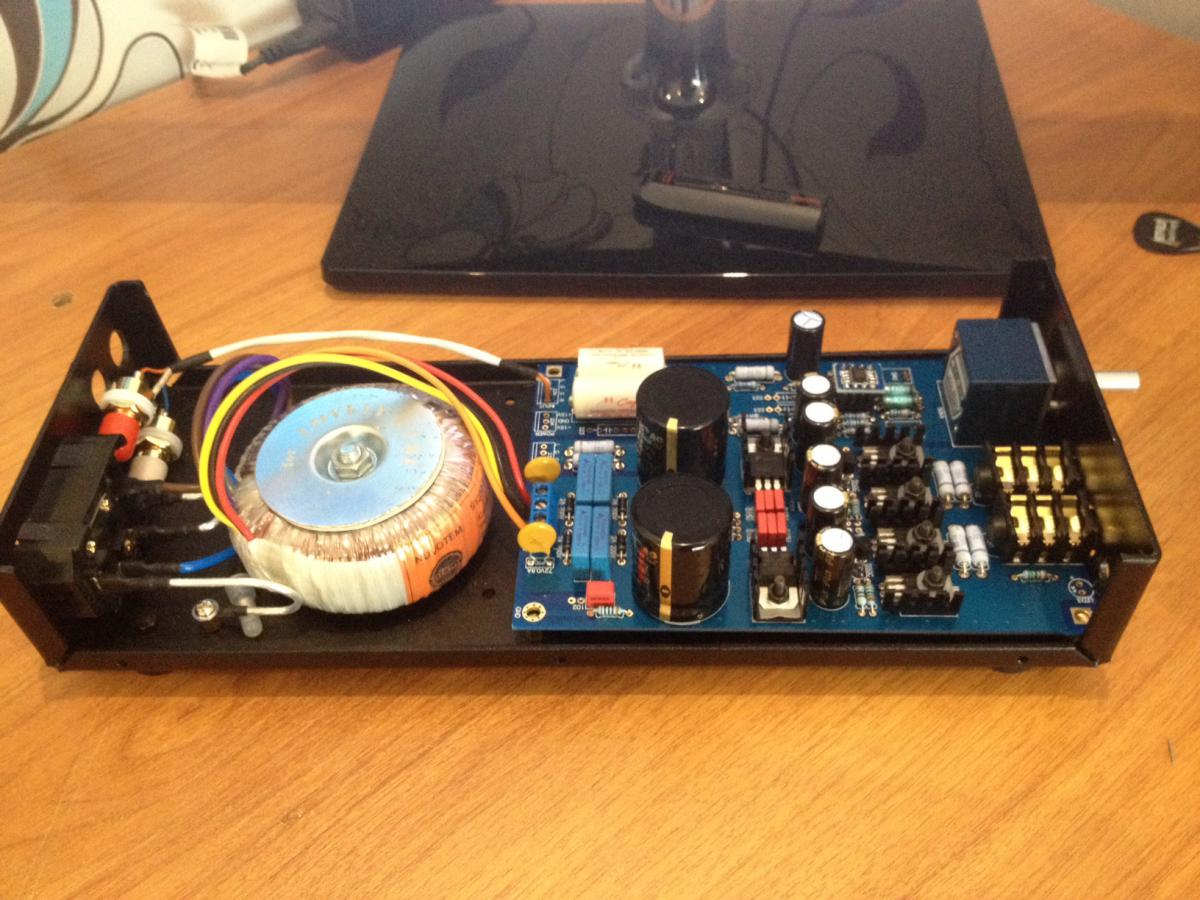

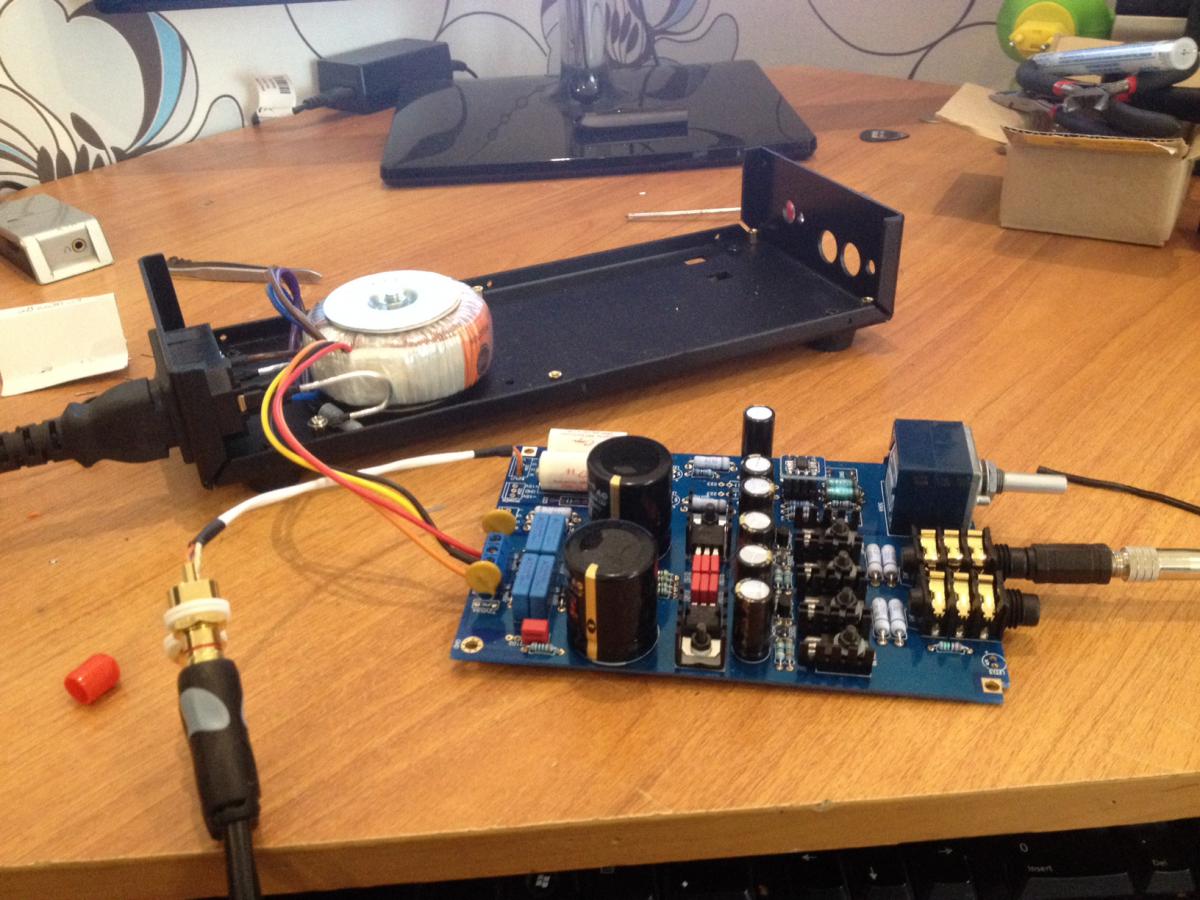

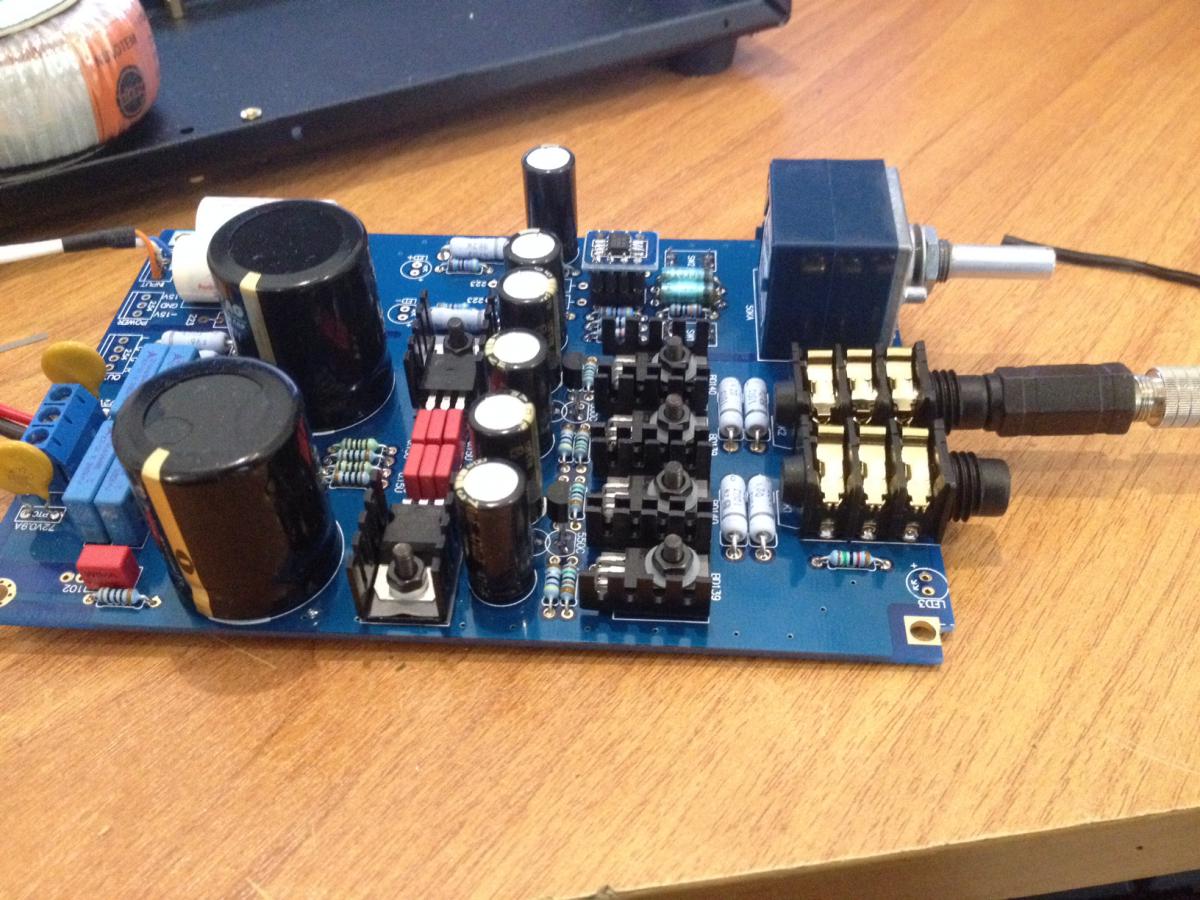

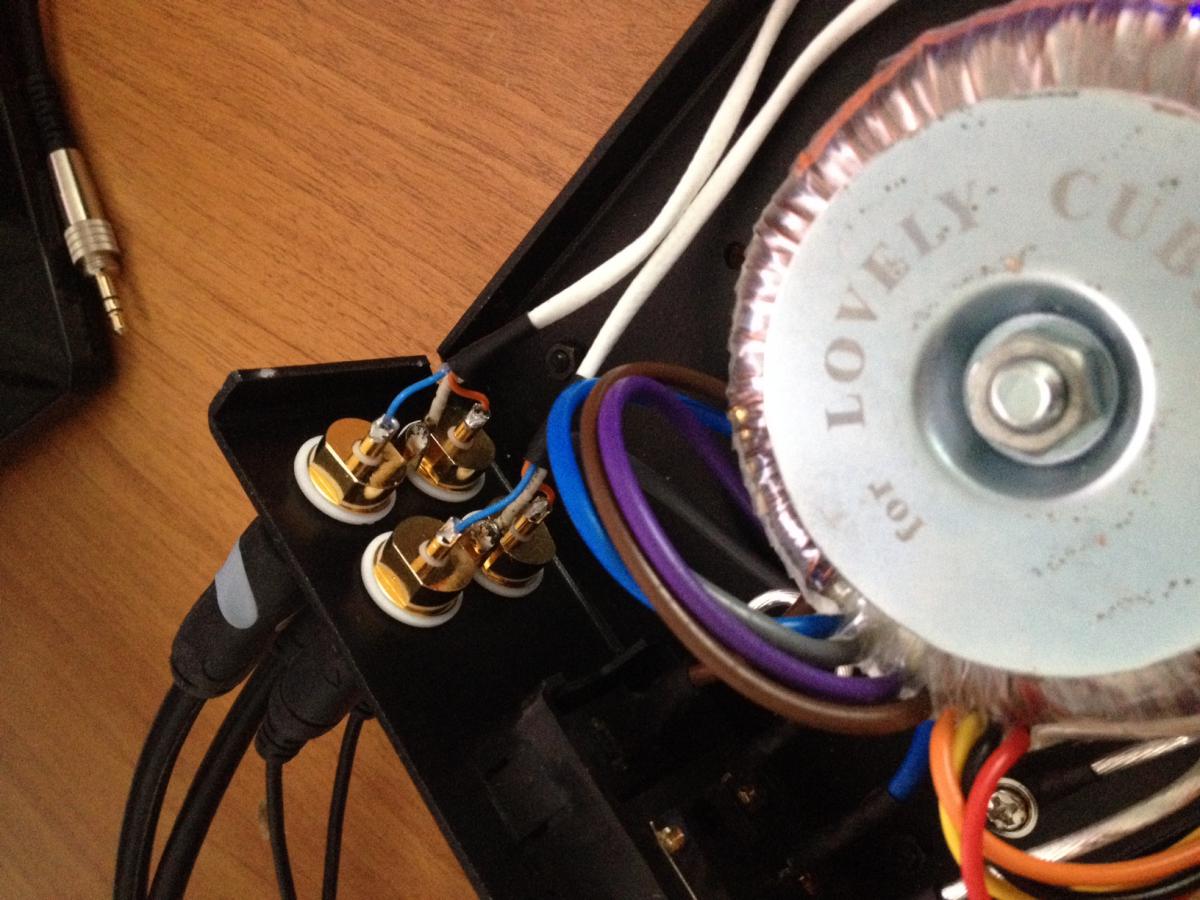

Друзья, собрал набор lovely cube, но все детали заказывал самостоятельно, т.к нет доверия к китайским комплектующим, фактически из набора использовал только корпус, плату и трансформатор.. Столкнулся с некоторыми проблемами:

при отсутствии сигнала в наушниках слышен небольшой гул (очень тихо) с частотой ~50Гц, в какую сторону копать? Гул есть независимо от установки в корпусе и без него, положение платы и проводов относительно трансформатора ничего не меняет.. Замерял напряжения после стаба получилось +15.2 -14.8 вольта относительно нуля, это нормально?

Далее, при подключении джека в разъём с мьютированием звук с выходных разъёмов пропадает не полностью, а играет очень тихо если выкрутить на полную мощность, не понятно, как такое может быть, единственное НО, я ещё плату не мыл от канифоли....

Электролиты Mundorf и Panasonic FM, шунты vishay и vima, резисторы все металлоплёнка..., входные кондёры Mundorf., диоды MUR1100, все транзисторы заказывал отдельно в германии..

Звук вообщем хороший, но если подключать выход усилителя к медиа аккустике со своим усилком, то есть lovely cube как бы в разрыв между компом и колонками, то звук сильно поганит, гнусавый какой то... Так должно быть?



Спасибо за ответы..

Изменено 10 октября, 2013 пользователем zadolbator

[karnaser 130 1 Тракты]

Правильно, что сразу заказали нормальные детали.

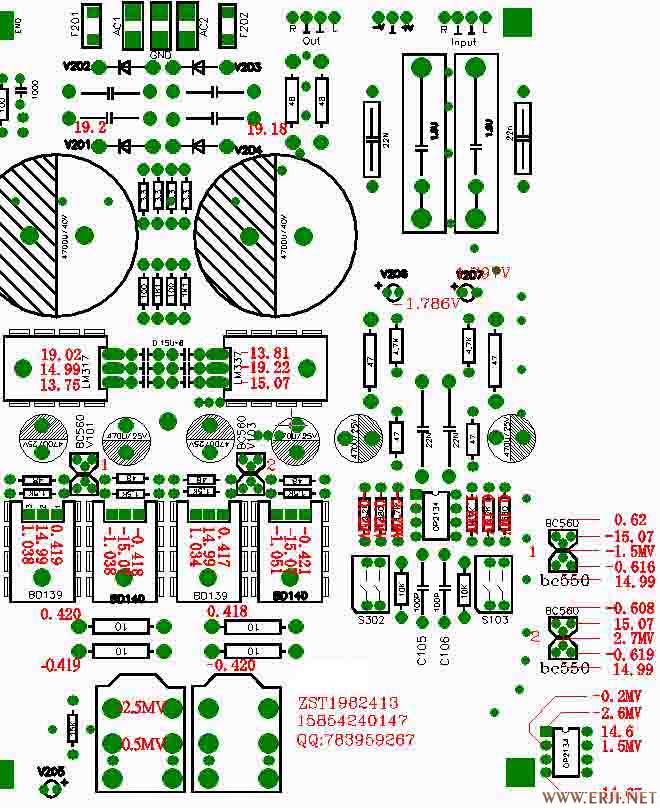

Питание можно выровнять подстройкой резисторов R8, R9 1,1к которые.

Заземлите Альпс и винт крепления платы к корпусу (который ближе к трансформатору).

Отмойте все.

Постоянку на выходе проверьте.

Что значит мьютирование?

Портить звук не должен.

Проверьте все замеры.

Изменено 10 октября, 2013 пользователем karnaser

[zadolbator 4]

Заземление Алпса ничего не даёт, плата и так заземлена на корпус, если вытащить ОУ, то гул остаётся... Больше всего напрягает именно тихий гул в паузах..



Может ли быть гул из за неодинакового напряжения в плечах стабилизатора?

[MS audio laboratory 179]

Заземление Алпса ничего не даёт, плата и так заземлена на корпус, если вытащить ОУ, то гул остаётся... Больше всего напрягает именно тихий гул в паузах.. Может ли быть гул из за неодинакового напряжения в плечах стабилизатора?

Может из-за плохого трансформаторного железа, некачественно намотанных обмоток и т.д. Может быть из-за самовозбуждения стабилизаторов в источнике питания. Чаще всего бывает из-за отсутствия заземления в сети или неправильного заземления внутри корпуса аппарата. Из-за небольшого разброса напряжений в плечах стабилизатора гул не появляется.

[zadolbator 4]

А может быть из за неотмытой канифоли, просто ацетон только завтра достану... При чём гул очень тихий и мало зависит от положения ручки громкости.. Может стабы поменять, может быть польза?

[karnaser 130 1 Тракты]

Помойте.

Проверьте пайку, замеры и заземление.

[zAg 3 251]

zadolbator А винтом плату к корпусу привинчивали, в месте соединения земли? А то на фото смотрю нигде винта не видно. Возможно где-то пайка плохая, обрыв дорожки.
