[xSpellhowleRx 13 13 Тракты]



Почитал я про бету22, сам врятли возьмусь. А если заказывать, то ценник хорошо вверх растет =(

У вас скольцо выходит? детали сами заказываете и подбираете?



[zAg 3 251]



Почитал я про бету22, сам врятли возьмусь. А если заказывать, то ценник хорошо вверх растет =(

У вас скольцо выходит? детали сами заказываете и подбираете?



Цену не считал, всё ещё в процессе. Пока пришли платы сигмы22 на питание, кое с какими деталями от основного производителя, и в пути две платы Беты22 с полным комплектом от Джеффа Россела в пути. Я упамянул, что процесс будет долгим, комплектация в основном будет стандартная, как поставляют, может, что добавлю сам.

[MTB-Rider 45 3 Тракты]

кто знает, что за кондеры nichicon vz? сильно ли пахабные и лучше ли их серия pw?

[zAg 3 251]

кто знает, что за кондеры nichicon vz? сильно ли пахабные и лучше ли их серия pw?

Вот сноска на Nichicon, думай сам, что лучше, смотря для каких целей. http://microem.ru/pr...e-kondensatori/

[MTB-Rider 45 3 Тракты]

Вот сноска на Nichicon, думай сам, что лучше, смотря для каких целей. http://microem.ru/pr...e-kondensatori/



стоят по умолчанию в кетай лохмане, могу заменить только на pw, вот и интересно, сильная ли это гадость,

[zAg 3 251]

Вот сноска на Nichicon, думай сам, что лучше, смотря для каких целей. http://microem.ru/pr...e-kondensatori/



стоят по умолчанию в кетай лохмане, могу заменить только на pw, вот и интересно, сильная ли это гадость,

Трудно сказать, думаю особой разницы не будет, оба простые стандартные варианты. А у Вас снимок внутренностей Вашего Куба есть? Посмотреть, где они стоят.

[MTB-Rider 45 3 Тракты]

все 6 штук, которые 470,0

[zAg 3 251]

все 6 штук, которые 470,0

Понятно. Те два, что идут на ОУ лучше поменять на аудио серию. А как всё остальное, может это не самое важное, что надо заменить?

[Goo8s 37]

http://www.amb.org/a...atching_bjt.png

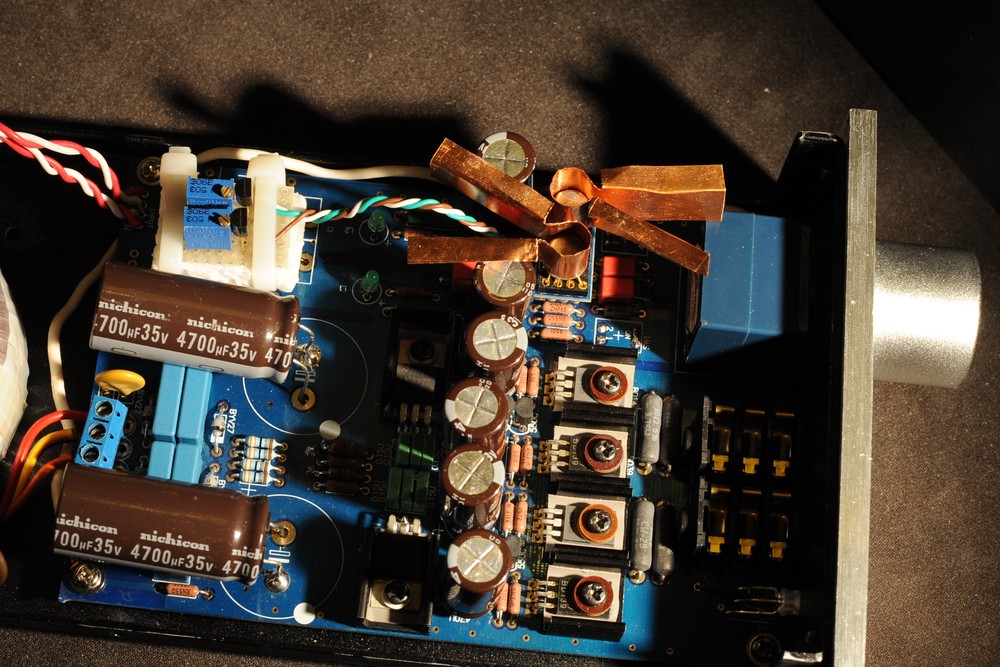

Вот с этой схемой и двухваттным двухмегаомным переменником не получиолсь подобрать выходные транзисторы. Попытался выставить 42ma, ну из резистора пошел дым с характерным запахом, всё.



Выходные поставил из кучи Philips BD140 и NXP BD139, постоянка на выходе выше 7 мв не поднимается,



Хотя нет, поднимается если вставить оу AD797, чуть ли не до 80 мв, так что нафиг его.

Изменено 1 мая, 2013 пользователем Goo8s

[xSpellhowleRx 13 13 Тракты]

4 х 470 мкф у выходных транзисторов зашунтировать пленкой ВИМА, например, по 2,2 - 4,7 мкФ

Остановился на 2.2 мкФ. Изменено 2 мая, 2013 пользователем xSpellhowleRx

[MS audio laboratory 179]

@Goo8s

Надо было последовательно поставить постоянный резистор (около 470 кОм-1 МОм) для ограничения базового тока. А вообще зачем переменный резистор, если нужно подобрать близкие по характеристикам транзисторы. Достаточно выбрать экземпляры с близкими токами коллектора при фиксированном базовом токе.



Выходные поставил из кучи Philips BD140 и NXP BD139, постоянка на выходе выше 7 мв не поднимается,

Нормально.

[Goo8s 37]

А вообще зачем переменный резистор, если нужно подобрать близкие по характеристикам транзисторы. Достаточно выбрать экземпляры с близкими токами коллектора при фиксированном базовом токе.

Почему-то подумалось что их надо подбирать именно на том токе, на котором транзистор будет работать в схеме. Встроенный в тестер измеритель hfe показывал полторы сотни на bd140 и триста на bd139.



Кстати, не подскажете какого сопротивления резистор ставить в схеме с двумя транзисторами вот отсюда http://tangentsoft.net/audio/opamp-bias.html для тока примерно в 3,5ma? Не 4,3К же, как в схеме с одним резистором?

[MS audio laboratory 179]

@Goo8s

В идеале на том токе и нужно отбирать пары.





Кстати, не подскажете какого сопротивления резистор ставить в схеме с двумя транзисторами вот отсюда http://tangentsoft.n...opamp-bias.html для тока примерно в 3,5ma? Не 4,3К же, как в схеме с одним резистором?

Номинал нужно подбирать под конкретные экземпляры полевых транзисторов. Проще для этих целей использовать CRD (CURRENT REGULATIVE DIODE), CLD (Current Limiting Diode) на нужный ток. Например, 1N5311 или E-325.

[Goo8s 37]

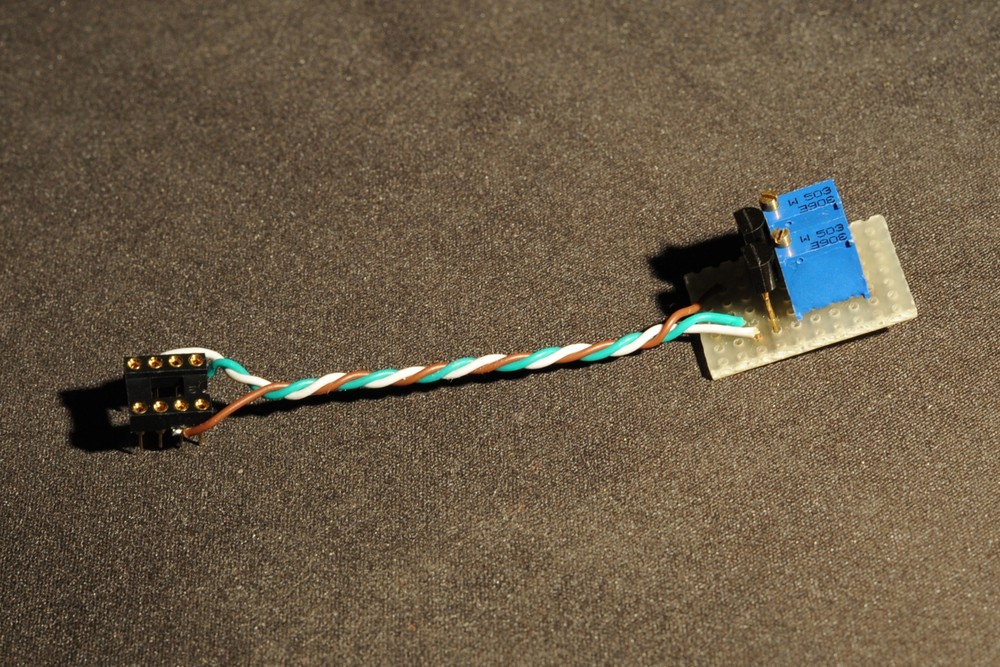

Проще то понятно, но эти четыре транзистора уже как месяц ждут своего часа. Вообще идея была такая, резьбовой подстроечник на 50 килоом открутить до упора и потихоньку вкручивать, наблюдая за током. Но это как-то по-кузьмически.

[MS audio laboratory 179]

@Goo8s, нужно чтобы начальный ток Q2 был не меньше начального тока Q1. Начальный ток Q1 должен быть не менее требуемого от этой схемы тока, т.е. в вашем случае 3,5 мА при номинальном напряжении питания. Отбирать придется транзисторы из большого количества поскольку их параметры разнятся от экземпляра к экземпляру. Rs можно поставить подстроечный где-то на 2,2 кОм, а после вращением вала подстроечника настроить нужный ток покоя. Должно получиться.

[Goo8s 37]

Спасибо, попробую завтра сообразить из того что есть.



Upd: на двух транзисторах ток не поднимался выше 1,5 мА даже с закороченным резистором, пришлось делать на одном. На ток 3,4 мА сопротивление резисторов 370, 420 ом.

Изменено 3 мая, 2013 пользователем Goo8s

[xSpellhowleRx 13 13 Тракты]

Хочу убрать переключатели усиления 0, 10, 20 дБ. В связи с этим вопросы какие контакты для каждого замыкать? И какое оставить? На сколько усиление влияет на качество выдаваемого звука?

Сейчас слушаю на +10 дБ.



И еще один вопрос, можно ли на нем слушать изодинамику? например, HIFIMAN HE-500

Изменено 10 мая, 2013 пользователем xSpellhowleRx

[zAg 3 251]

Хочу убрать переключатели усиления 0, 10, 20 дБ. В связи с этим вопросы какие контакты для каждого замыкать? И какое оставить? На сколько усиление влияет на качество выдаваемого звука?

Сейчас слушаю на +10 дБ.



И еще один вопрос, можно ли на нем слушать изодинамику? например, HIFIMAN HE-500

На 20 дБ переключатель не задействован (находится в отключенном состоянии), 10 дБ задействован резистор 2,2 КОм, но на качестве звука, переключатель, думаю не влияет сильно. 18 дБ - 680 Ом, 0 дБ - оба вместе 2,2+680.

[xSpellhowleRx 13 13 Тракты]

, отлично, тогда какие контакты на плате нужно замкнуть чтобы его убрать и получить 20?

Не хочу новый корпус сверлить под переключатель, а сверху ОПА будет мешаться.

Изменено 10 мая, 2013 пользователем xSpellhowleRx

[zAg 3 251]

, отлично, тогда какие контакты на плате нужно замкнуть чтобы его убрать.

Не хочу новый корпус сверлить под переключатель, а сверху ОПА будет мешаться.

Если его уберёшь, то постоянно будет 20 дБ и ничего делать не надо, только не ставить переключатель, а если надо 10 дБ, то впаять резистор 2,2 КОм, туда где он на плате, только один конец, как и есть от микросхемы, а второй на землю, где впаяны концы переключателя на землю, но тогда будет постоянно 10 дБ. Я слушаю на 18 и 20 дБ, с Dexa Opamp звук становиться немного тише, поэтому хочется усиления поболее.

[xSpellhowleRx 13 13 Тракты]

Ко мне тоже едет Dexa и еще OPA SUN, OPA MOON, OPA EARTH

Я правильно понял, если просто выпаять переключатели, то будет максимальное усиление?

[zAg 3 251]

Ко мне тоже едет Dexa и еще OPA SUN, OPA MOON, OPA EARTH

Я правильно понял, если просто выпаять переключатели, то будет максимальное усиление?

Да правильно, но думаю переключатель лучше оставить, только впаять с другой стороны где все компоненты (что бы дыры на дне корпуса не делать), всегда может захотеться немного ослабить звук, а так всё будет фиксировано.

[MS audio laboratory 179]

Upd: на двух транзисторах ток не поднимался выше 1,5 мА даже с закороченным резистором, пришлось делать на одном. На ток 3,4 мА сопротивление резисторов 370, 420 ом.

А какого типа транзисторы использовали?

[Goo8s 37]

А какого типа транзисторы использовали?

2N5486, на 2N5484 тоже получалось мало тока.

[Jey 207 10 Тракты]

Ко мне тоже едет Dexa и еще OPA SUN, OPA MOON, OPA EARTH

Я правильно понял, если просто выпаять переключатели, то будет максимальное усиление?



Ну Вы потом отпишитесь, что больше понравилось.
