zag18



Скажите трансформатор у оригинала стоит какой то серийный (сторонней фирмы) или свой - Лемановский?

Какие на нем есть обозначения? Если можно фото.

Спасибо.

[zAg 3 251]

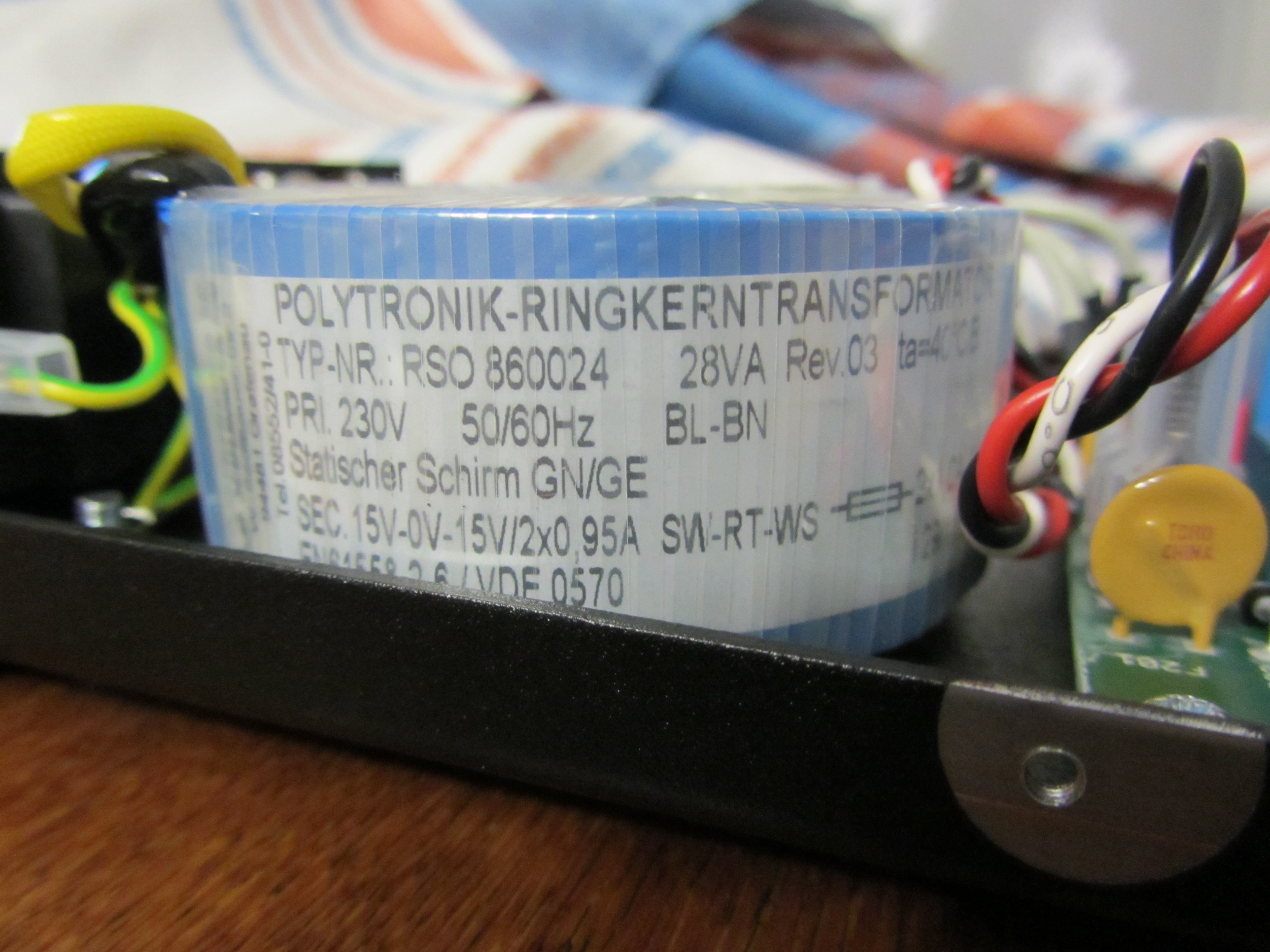

Polytronik-Ringkerntransformator.

[xSpellhowleRx 13 13 Тракты]

xSpellhowleRx



По апгрейду питания:

Можно 4700 мкФ заменить на 2 по 3300мкФ.

4 х 470 мкф у выходных транзисторов зашунтировать пленкой ВИМА, например, по 2,2 - 4,7 мкФ

Усилитель получил, чувствуется немного синтетики после лампы



Заказ три набора ВИМА 2,2/3,3/4,7мкФ, скоро еще закажу Dexa Discrete OPA и Mundorf 6800uf (показалось мало баса).

Как придет и спаяю отпишусь.

Изменено 2 апреля, 2013 пользователем xSpellhowleRx

[zAg 3 251]

xSpellhowleRx



По апгрейду питания:

Можно 4700 мкФ заменить на 2 по 3300мкФ.

4 х 470 мкф у выходных транзисторов зашунтировать пленкой ВИМА, например, по 2,2 - 4,7 мкФ

Усилитель получил, чувствуется немного синтетики после лампы



Заказ три набора ВИМА 2,2/3,3/4,7мкФ, скоро еще закажу Dexa Discrete OPA и Mundorf 6800uf (показалось мало баса).

Как придет и спаяю отпишусь.

По моим эксперементам с Lehmann, замечено, что Dexa Discrete OPA бас немного убавляет, но делает звук более чище. На увеличение баса влияет увеличение ёмкости входных конденсаторов с 2,2мкФ на 3,3 и более. И ещё на увеличение баса повлияла замена кабеля, как внутри аппарата, так и межблочника из моножильного кабеля Acoustic Revive SPC-Reference, но не только баса, а как бы всего спектра.

[karnaser 130 1 Тракты]

@xSpellhowleRx,

Вы попробуйте ОПА, которые я отправил. По басу - 2111 и 2604(грязноватая немного), 2134 - самая линейная.



И никогда! не включайте усилитель без ОПА. Можно уделать низкоомные наушники. На Хэдфае такое было.

[xSpellhowleRx 13 13 Тракты]

И ещё на увеличение баса повлияла замена кабеля, как внутри аппарата, так и межблочника из моножильного кабеля Acoustic Revive SPC-Reference, но не только баса, а как бы всего спектра.

Дорогой очень, платить за нужные мне 30см 3+ тыс ...

[zAg 3 251]

И ещё на увеличение баса повлияла замена кабеля, как внутри аппарата, так и межблочника из моножильного кабеля Acoustic Revive SPC-Reference, но не только баса, а как бы всего спектра.

Дорогой очень, платить за нужные мне 30см 3+ тыс ...

Я как пример привёл, можно и что нибудь другое, но надо отслушивать. А этот я уже проверил, может и другие моножильные будут не плохи. А 50см *2 за этот межблочник это немного, он же моножила D1.8mm (сечение: 2.6 кв.мм), поэтому, чем длинее тем меньше кривизна изгиба (он жесковат).

[xSpellhowleRx 13 13 Тракты]

@karnaser, а Вы ALPS меняли или от LoveCube оставили?

Что-то там иногда хрустит и как то шатается... думаю поменять

Изменено 4 апреля, 2013 пользователем xSpellhowleRx

[karnaser 130 1 Тракты]

Чтобы снять ручку нужно отвинтить шестигранником болтик на самой ручке. Выкрутите ручку на минимум или максимум и увидите.

Альпс я год пользовал каждый день. Думаю оригинальный. Может просто где то ручка цепляет корпус.

[zAg 3 251]

@karnaser, а Вы ALPS меняли или от LoveCube оставили?

Что-то там иногда хрустит и как то шатается... думаю поменять

Вылажите фото, сравню со своим у Lehmann, там настоящий ничего не хрустит, может определим. Сейчас легко можно купить подделку, и до поры не догадываться об этом.

[StalkerAnarhist 78 3 Тракты]

Здесь сравнение оригинального ALPS с подделкой.

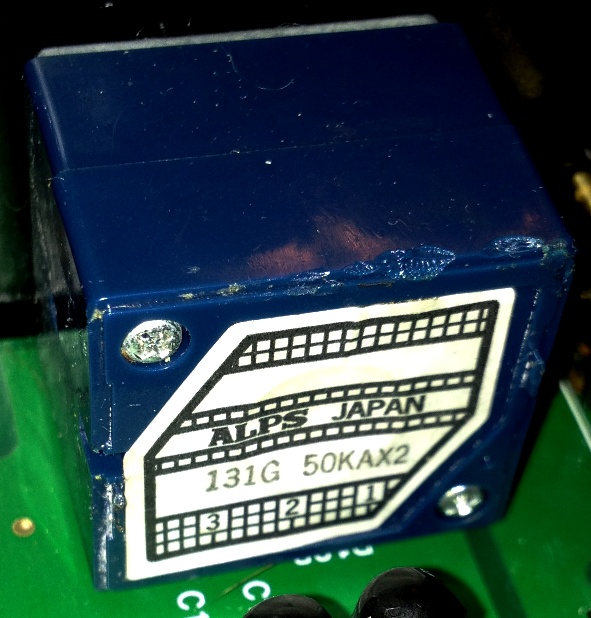

[xSpellhowleRx 13 13 Тракты]

@karnaser, спасибо, уже сам нашел, не сразу понял что это шестигранник ... по звуку претензий нет.



, думаю в любом случае его за меню, мб что-то по лучше есть?

[StalkerAnarhist 78 3 Тракты]

@xSpellhowleRx

На Вашем фото оригинал .

[zAg 3 251]

xSpellhowleRx Сегодня я на работе, приду домой посмотрю и отпишусь. Но сразу смотрю, что-то каряво выглядит. Получше наверное есть TKD 2CP-2511, 50K или (очень дорого) DACT.

[StalkerAnarhist 78 3 Тракты]

Получше наверное есть TKD 2CP-2511, 50K или (очень дорого) DACT.

TKD - не совпадёт с отверстивиями на печатной плате, а DACT - не поместиться.

[zAg 3 251]

Корпус у Lehmann-ов сильно низкий и плотный, если бы всё это размещать в другом ящике, чуть побольше, тогда можно было крепить к корпусу, а к плате припаять проводами. Если я бы сам стал делать LoveCube, то взял бы другой корпус и не мучился бы с размещением компанентов.

Изменено 4 апреля, 2013 пользователем zag18

[zAg 3 251]

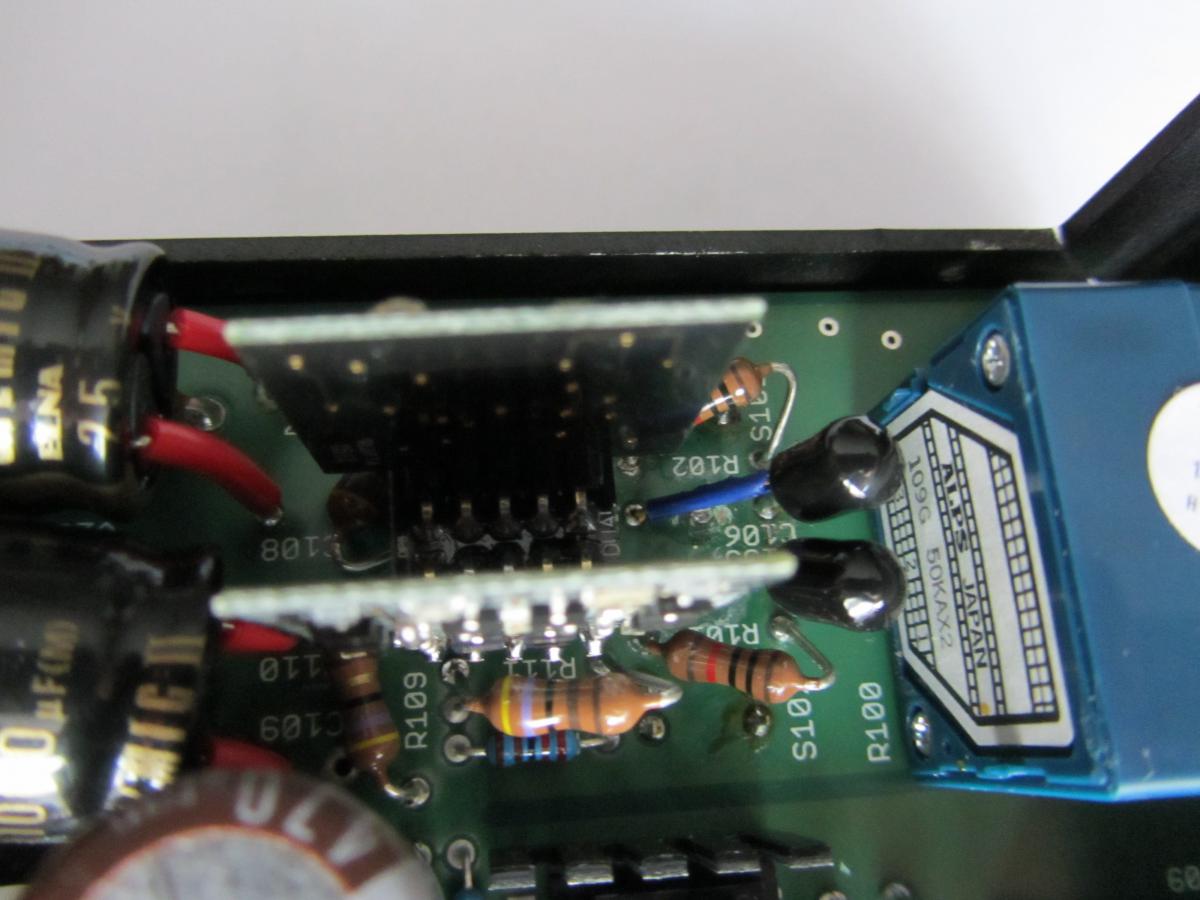

xSpellhowleRx У Вас по снимку не понятно, как наклеяна наклейка, в оригинале она находится в специальном пазу. Вот моё фото

[MS audio laboratory 179]

@xSpellhowleRx, похож ALPS на оригинал, но не видно толком всего корпуса. Кто-то паял аппарат неаккуратно, подплавил пластмассовый корпус И что такое белое на нем, засохший флюс непонятного химического состава? Если флюс попал внутрь корпуса резистора, то он может хрустеть, трещать при повороте ручки. Короче говоря, тогда этот ALPS только выбросить остается.

[karnaser 130 1 Тракты]

@karnaser, спасибо, уже сам нашел, не сразу понял что это шестигранник ... по звуку претензий нет.



, думаю в любом случае его за меню, мб что-то по лучше есть?



Этот потенциометр остался от LoveCuba.

На второй усилитель я ставил Альпс который был куплен в partsconnexion.com и сравнивал их и визуально и по звуку. Разницы нет.

Если менять на такой же Альпс - смысла не вижу. Заменить можете на Audio-Note; Noble; TKD. Они поместятся на установочное место. Поставить выводами вверх. А развести можете проводами, которые Вы тоже собираетесь менять, прямо от входных разъемов к потенциометру и от потенциометров потом в плату. Входной конденсатор рекомендую убрать если источник имеет защиту от постоянки на выходе.

[karnaser 130 1 Тракты]

Исключение входного конденсатора должно позитивно повлиять на самые нижние частоты.

[karnaser 130 1 Тракты]

@xSpellhowleRx,



Пробовали ОПА которые были в комплекте?

Какой Ваш рейтинг?

Как по звуку LoveCube против Дарк Войса?

Уже собрал почти все детальки для ОТЛ на таких же лампах, пока отечественных.

[StalkerAnarhist 78 3 Тракты]

Уже собрал почти все детальки для ОТЛ на таких же лампах, пока отечественных.



Будете собирать по оригинальной схеме? Какой трансфотрматор и корпус купили?



[karnaser 130 1 Тракты]



По схеме ВикторВу: http://easytubeamp.c..._Voice_2012.pdf

Трансформатор и корпус Hammond

http://www.partsconn...oduct12858.html

http://www.partsconn...um_hammond.html



[xSpellhowleRx 13 13 Тракты]

Всем спасибо, буду закупаться и ждать



@xSpellhowleRx, Пробовали ОПА которые были в комплекте? Какой Ваш рейтинг? Как по звуку LoveCube против Дарк Войса? Уже собрал почти все детальки для ОТЛ на таких же лампах, пока отечественных.

Остановился пока на 2111.

Ваш экземпляр с 2111 звучит точно лучше оригинального Lehmannа и примерно на уровне DarkVoice 336 SE с лампами Raytheon JAN 6080WB & Ken-Rad JAN-CKR VT-231 6SN7GT. У LC лучше сцена и проработка деталей. У DarkVoice звук "мягче", бас жирнее. Если давать оценку, то обоим поставил бы 8 баллов.

(10 балов для меня Arkhipov`s Laboratory Universal Dual Sp. Keno, из того что слушал)

[xSpellhowleRx 13 13 Тракты]

Входной конденсатор рекомендую убрать если источник имеет защиту от постоянки на выходе.

А как это можно определить? например на Arkhipov`s Laboratory DAC 56 TT
