HE-6 (обсуждение)

[clubnewmen 3 318 2 Тракты]

В ДХ есть баллансный DAC56.

[Khronos 1 003]

Излучатели работают в «нужную сторону»? То есть усиление полуволн корректно осуществляется и подводится к нагрузке в балансном режиме?



Я тоже об этом думал есть 2 режима баланса прямой и инвертированный. Прямой это когда pin 3 hot, а инвертированный pin 3 cold. У меня реализована первая схема, я думал, что если в ЦАПе нигде не указано какая схема выхода, то значит прямой по умолчанию.

А вот как сами наушники не знаю. А им разве есть разница по сути? Куда, что придет?

[Fireblade 951]

Какой такой прямой и обратный? Нет таких понятий, есть просто несколько стандартов как по входу так и выходу. Внимательно читайте мануал на цап, там все должно быть написано. Распиновка на усилитель есть? Во многих цапах особенно для профессионального применения есть переключение режимов. В усилителях такое делают реже. Работаю в салоне по продаже хай фай техники и с такими нюансами сталкивался уже не раз когда подключаются компоненты разных брендов.



А вот как сами наушники не знаю. А им разве есть разница по сути? Куда, что придет?



На 100%, еще как есть. Как раз в этом и смысл всего - корректное подключение нагрузки. Нужно проверить корректность соединения цап-усилитель и усилитель-наушники.

[Khronos 1 003]

Какой такой прямой и обратный? Нет таких понятий, есть просто несколько стандартов как по входу так и выходу. Внимательно читайте мануал на цап, там все должно быть написано. Распиновка на усилитель есть? Во многих цапах особенно для профессионального применения есть переключение режимов. В усилителях такое делают реже. Работаю в салоне по продаже хай фай техники и с такими нюансами сталкивался уже не раз когда подключаются компоненты разных брендов.



А вот как сами наушники не знаю. А им разве есть разница по сути? Куда, что придет?



На 100%, еще как есть. Как раз в этом и смысл всего - корректное подключение нагрузки. Нужно проверить корректность соединения цап-усилитель и усилитель-наушники.



У лаври в мануале четко написано 2 стандарта. Прямой это Pin 3 hot, Pin 2 cold, Pin 1 gound и инвертированный Pin 3 cold, Pin 2 hot, Pin 1 ground. Я же говорю в усилителе схема прямая, т.е. Pin 3 hot, Pin 2 cold, Pin 1 gound.

Как в ЦАП я не знаю, и нигде про это нет. Вот мануал, он ни о чем... http://www.northstar.it/manuals/MK2_Ope ... Manual.pdf

Короче написал тупо в North, какую они схему используют.

[Fireblade 951]

Если что попробуйте перекинуть hot и cold в разъеме кабеля который к цапу подключается. В том мануале нет ничего полезного...

Короче написал тупо в North, какую они схему используют.

Это правильно тогда.

[Khronos 1 003]

Попробуйте перекинуть hot и cold в разъеме кабеля который к цапу подключается. В том мануале нет ничего полезного...



Да я им написал, если так, то да в кабеле поменяю просто. Кстати тут задумался может XRL у Audio-gd и не ошибка. А они как раз показываются, что pin 3 hot. Че за мудаки собачьи 2 стандарта сделали? НАХЕРА??? Кому легче от этого? Какакой в них смысл?

И если уж сделали называйте сволочи их XLR и XRL и все! И никакой путаницы! Я бы реально бы всех стандартизаторов расстреливал бы на месте, чтобы жизнь людям не портили...

Я понимаю, что само обозначение XLR от друого произошло, но если уж 2 стандарта почему свои тупые куриные мозги не включить.

Что X - full zero, L - left (что при обычной подключении ground, логика отправляется сразу к минусу), R - right т.е. +.



Пины идут 1,3,2 (Male). Соответственно сразу понятно, что XLR 0, -,+. XRL 0, +, -.

Как можно быть такими тупыми, чтобы не видеть, что это УДОБНО!

[Fireblade 951]

Я бы реально бы всех стандартизаторов расстреливал бы на месте, чтобы жизнь людям не портили...



XLR

X - серия. У крупной фирмы производящей разъемы для профессионального применения Cannon была буква U.

L – Locking (фиксация)

R - Rubber (резина)

Переводится как фиксация в резине (диэлектрик).

[Thom_Yorke 126 4 Тракты]



Че за мудаки собачьи



[dab 1]



Че за мудаки собачьи 2 стандарта сделали? НАХЕРА??? Кому легче от этого? Какакой в них смысл?

И если уж сделали называйте сволочи их XLR и XRL и все! И никакой путаницы! Я бы реально бы всех стандартизаторов расстреливал бы на месте, чтобы жизнь людям не портили...

Да просто барыги. Каждому выгоднее впаривать свой единственно правильный вариант



[Khronos 1 003]

Ага а в следующем году сделают новую инновацию Pin 1 hot, а другие пацаны придумают pin 1 cold, ух еще столько комбинаций! С RCA Так не поиграешься! А тут стандартов можно напридумывать!



Мне вот интересно, а у меня AES 16 к ЦАП вообще правильно подключена? Или там тоже рационализаторы успели руку приложить?



А самое главное как понять, что используется чаще? Может проще в ЦАП тупо перепаять...

[Fireblade 951]

Мне вот интересно, а у меня AES 16 к ЦАП вообще правильно подключена?



Смотря как реализован балансный цифровой вход на цапе или выход у источника цифры. Если где-то стоит балансный трансформатор, то разницы нет куда подключать hot и cold.

Может проще в ЦАП тупо перепаять...



Проще кабель

[Khronos 1 003]

Мне вот интересно, а у меня AES 16 к ЦАП вообще правильно подключена?



Смотря как реализован балансный цифровой вход на цапе или выход у источника цифры. Если стоит балансный трансформатор, то разницы нет куда подключать hot и cold.

Может проще в ЦАП тупо перепаять...



Проще кабель



А где он должен стоять?



Имел виду усилитель. Ведь если чаще используется Pin 2 hot, то и наушники тоже неправильно подрублены... Я просто прочитав у лаври в мануале, что pin 3 hot - это прямое подключение, был уверен что его юзают в подавляющем большинстве устройств. Меня Флюклабовцы спрашивали, какой выход у ЦАП...

[Fireblade 951]

А где он должен стоять?

Возле AES входа.

[Khronos 1 003]

Возле AES входа.



Там стоит какой-то железный квадратик, может это и есть транс...

[Fireblade 951]

Возле AES входа.



Там стоит какой-то железный квадратик, может это и есть транс...



Трансформатор это обычно квадратик и есть. На том фото мелко. Какая маркировка?

[Fireblade 951]

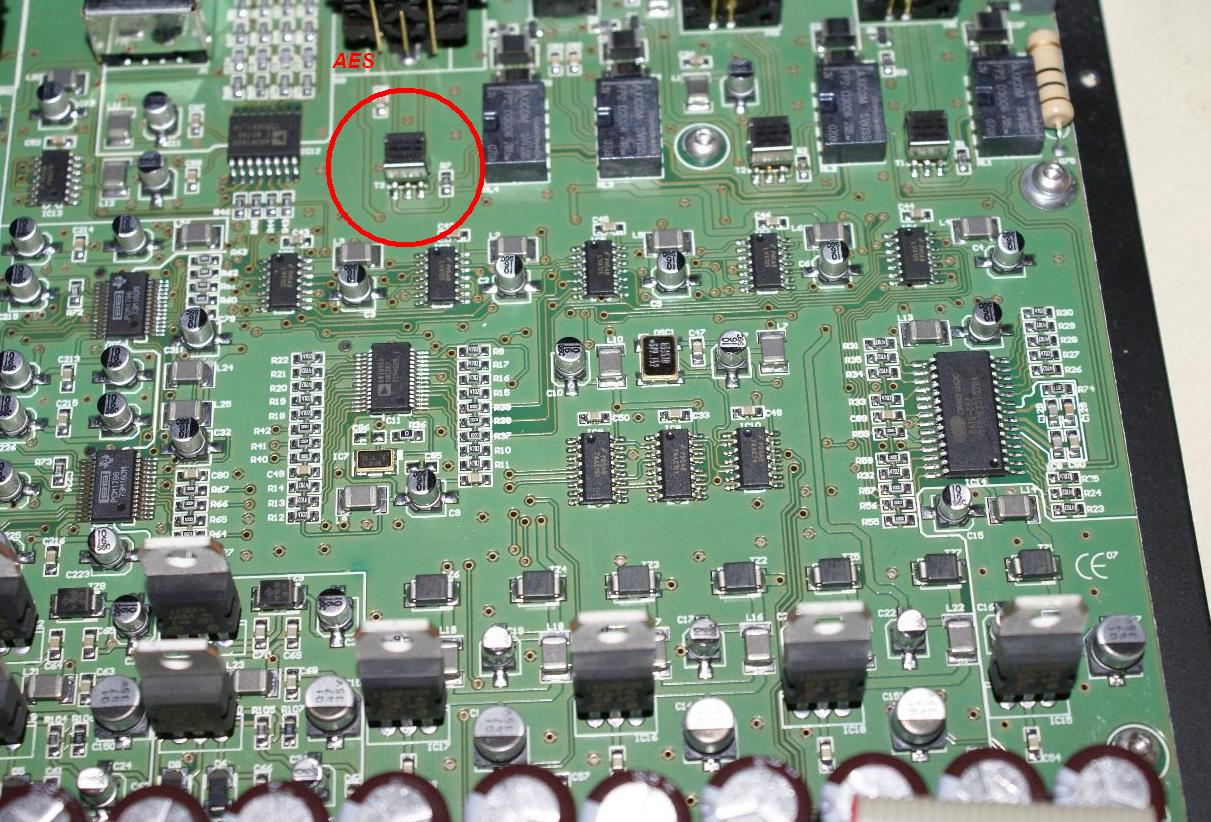

Да, стоит балансный цифровой трансформатор на входе. Обвел в кружок

[Khronos 1 003]

Да, стоит балансный цифровой трансформатор на входе. Обвел в кружок



Уже радует. А на выход таких не делают?

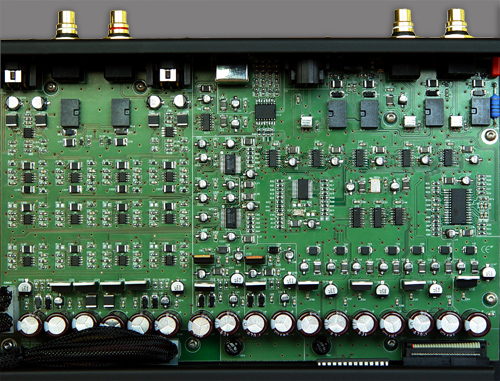

http://www.head-case.org/forums/home-so ... -mkii.html - тут крупные фото, все это время искал ссылку.

[Fireblade 951]

Уже радует. А на выход таких не делают?

Делают и на выход только в реверсивном включении.

[Khronos 1 003]

Делают и на выход только в реверсивном включении.



Это, что значит?

А там по фото никак не определить какой у него выход? И переключателя я тоже нигде не вижу...

Меня на самом деле волнует другое, что распространено чаще какой стандарт. В таком пусть усилитель и остается тогда.

[Fireblade 951]

А там по фото никак не определить какой у него выход? И переключателя я тоже нигде не вижу...



Не нужен переключатель. Не волнуйтесь, по цифре у вас все хорошо подключено. Проверяйте аналог.

[Khronos 1 003]



Не нужен переключатель. Не волнуйтесь, по цифре у вас все хорошо подключено. Проверяйте аналог.



Тогда меня еще такая тема волнует. Наушникам есть какая-то разница? Как вход у усилителя организован или нет?

[Fireblade 951]



Тогда меня еще такая тема волнует. Наушникам есть какая-то разница? Как вход у усилителя организован или нет?



Да и еще раз да! Схему дать?

[seraga 280]

Смотря как реализован балансный цифровой вход на цапе или выход у источника цифры. Если где-то стоит балансный трансформатор, то разницы нет куда подключать hot и cold.

Т.е. достаточно одного балансного тр-ра (либо на балансном цифровом вых. ЗК, либо на бал. цифр. входе ЦАПа), чтобы они между собой разобрались "что куда"?

[Fireblade 951]

Т.е. достаточно одного балансного тр-ра (либо на балансном цифровом вых. ЗК, либо на бал. цифр. входе ЦАПа), чтобы они между собой разобрались "что куда"?



Это только касается цифры. Там разборок нет никаких, это физика.

[Khronos 1 003]



Да и еще раз да! Схему дать?



Я не к этому, если у усилителя Pin 3 hot, Pin 2 cold, Pin gorund 100%, как мне понять, что у наушников так же распаяно?

И почему на хэд фае об этом вообще не слова, значит есть какой-то единый стандарт выхода усилителя и соотвественно распайки наушников и ни у кого не возникает проблем. Вот я и хочу понять, что это за стандарт, какая распиновка. Чтобы понять, нужно отдавать усилитель на переделку или нет.
