Levz DAC 015

[NovikovK-LevZ 6]

Волновое сопротивление имеет значение при передаче ВЧ сигналов - СПДИФ, видео и пр. В таких линиях связи делают согласованную линию = сопротивление на конце линии равно волновому сопротивлению кабеля, чтобы не было переотражений. Волны звукового диапазона являются НЧ волнами. В этих кабелях (межблочных) волновое сопротивление, переотражения не учитывают, считая, что линия короткая по сравнению с длиной волны.

Микрофонный пойдет. Куда ж он денется?

[clubnewmen 3 318 2 Тракты]

Карабас-барабас



Тех характеристка коаксиального кабеля должна быть 75 ОМ. Не больше и не меньше.

Соответственно и RCA разъемы должны держать это сопротивление, что удается очень малому числу коннекторов.

Вот тогда можно говорить о высококачественной передаче сигнала.

Микрофонный кабель сгодится разве что для проверки работоспособности.

[Шуршун 2]

Карабас-барабас - жду вашего отзыва с нетерпением.

[Fireblade 951]

Тех характеристка коаксиального кабеля должна быть 75 ОМ. Не больше и не меньше.

Соответственно и RCA разъемы должны держать это сопротивление, что удается очень малому числу коннекторов.



Это откуда такая информация? Просто интересно.

[дмитрийssd 77]

Тех характеристка коаксиального кабеля должна быть 75 ОМ. Не больше и не меньше.

Соответственно и RCA разъемы должны держать это сопротивление, что удается очень малому числу коннекторов.



Это откуда такая информация? Просто интересно.



http://www.*****.ru/cablepedia-2.html потому что это всегда так было

[NovikovK-LevZ 6]

Тех характеристка коаксиального кабеля должна быть 75 ОМ. Не больше и не меньше.

Соответственно и RCA разъемы должны держать это сопротивление, что удается очень малому числу коннекторов.

Вот тогда можно говорить о высококачественной передаче сигнала.

Микрофонный кабель сгодится разве что для проверки работоспособности.



Бред. Разговор был о межблочнике. Туда микрофонный кабель как раз. Про разъемы всё равно бред.



Разъем должен держать... ток. В других сочетаниях слова "разъем" и "держать" не употребляют. Если у clubnewmen есть ссылка на производителя, у которого разъем держит сопротивление 75 Ом - пусть поделится.

[дмитрийssd 77]

а например шнур эподжи можно и как межблок и как цифровой юзать. он 75 ом. практически все атласы могут использоваться как цифровые и как межблочные

[Cox. 27]

Тех характеристка коаксиального кабеля должна быть 75 ОМ. Не больше и не меньше.

Соответственно и RCA разъемы должны держать это сопротивление, что удается очень малому числу коннекторов.

Первый раз слышу о таком . проводники имеют тех .характеристики . сопротивление потеряют если их вымазать в какуюто гадость или даже жирными руками залапать контактную часть конектора. .



NovikovK-LevZ

Если у clubnewmen есть ссылка на производителя, у которого разъем держит сопротивление 75 Ом - пусть поделится.

Присоединяюсь к вопросу Константина.

[Demograf 2 550]

у кенери есть вариант под 75ом. там не пайка а обжим и центр контакт встегивается в рса центральную часть.

[Cox. 27]

у кенери есть вариант под 75ом. там не пайка а обжим и центр контакт встегивается в рса центральную часть.

Дима а можно модель?



Сопротивление однородного проводника постоянного сечения зависит от свойств вещества проводника, его длины, сечения. Сопротивление проводника при прочих равных условиях зависит от его геометрии и от удельного электрического сопротивления материала.

[NIK 9]

у кенери есть вариант под 75ом. там не пайка а обжим и центр контакт встегивается в рса центральную часть.

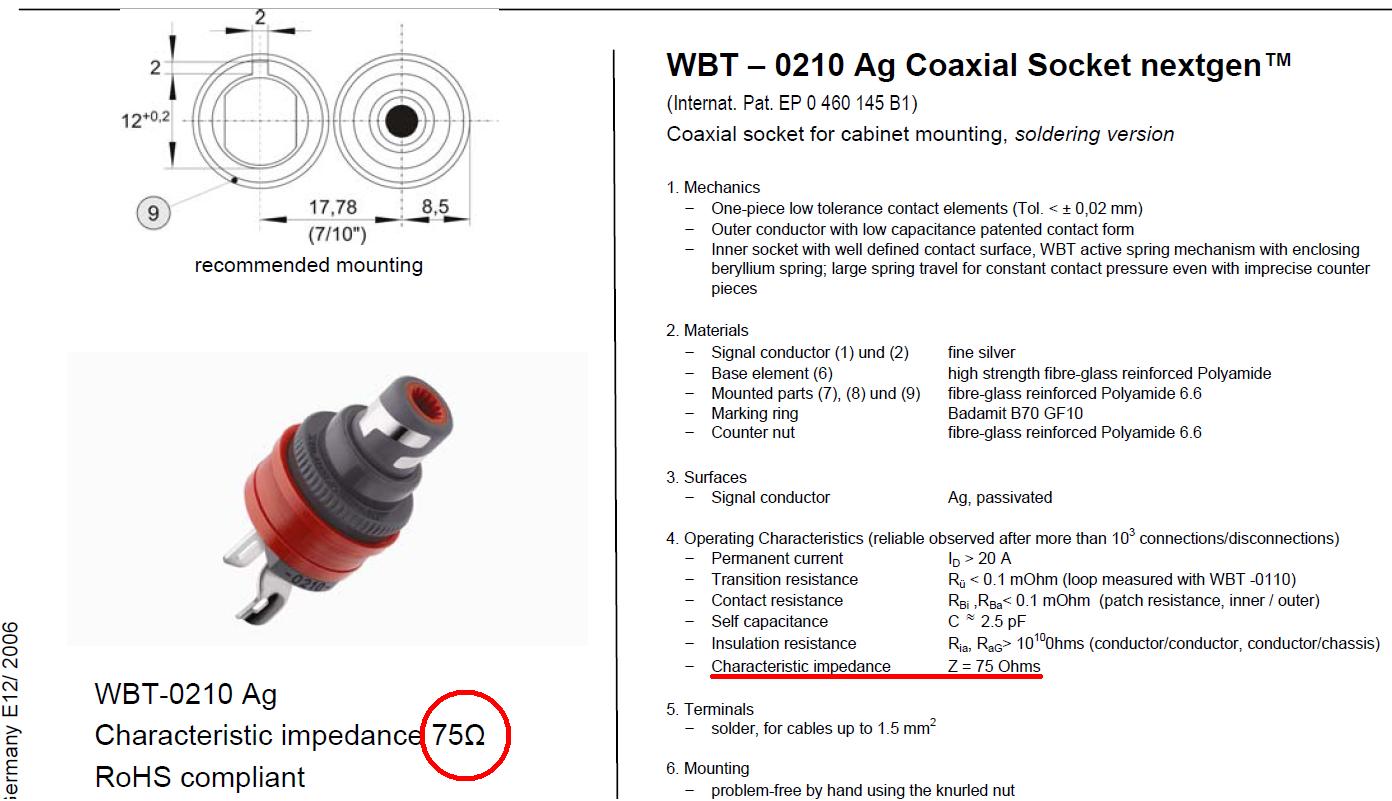

Наверное вот такой?

[Карабас-барабас 15]

Волновое сопротивление имеет значение при передаче ВЧ сигналов - СПДИФ, видео и пр. В таких линиях связи делают согласованную линию = сопротивление на конце линии равно волновому сопротивлению кабеля, чтобы не было переотражений. Волны звукового диапазона являются НЧ волнами. В этих кабелях (межблочных) волновое сопротивление, переотражения не учитывают, считая, что линия короткая по сравнению с длиной волны.Микрофонный пойдет. Куда ж он денется?



Спасибо, Константин, за разъяснение. Сегодня отдам в радиомастерскую спаять межблочник аналоговый для соединения ЦАПа с усилителем. Использую микрофонный кабель с двойным экранированием (фольга + метал. оплётка), разъёмы куплю по-возможности дорогие позолоченные. У меня такой уже самодельный работает, соединяет Джули с усилителем. Из этого же микрофонного кабеля сделаю длинный 5-метровый цифровой межблочник, который будет идти у меня от компьютера с Джули до ЦАПа в стойке. На сколько я понял - микрофонный толстый - обычно и есть 75-Омный, уточню в магазине. На сколько я понял - межблоки аналоговые не критично к волновому сопротивлению, а цифровые должны быть 75 Ом. А что значит "ВЧ 75 ОМ" - это специальный кабель для высокочастотных сигналов ? Или просто должно быть 75 Ом без ВЧ. - если можно , Константин, про это тоже пару слов. На моём кабеле дословно написано следующее "Dayton high perfomance professional audio video cable" и больше ничего не указано. Просто хочу немножко разобраться в номиналах, Оммах и маркировках, ну, чтобы иметь представление из первых рук, так сказать. Кому верить в этом плане, как не разработчику аппаратуры, мнения разнятся, поэтому Вы, как специалист - проясните ситуацию



P.S.

Благодарю за консультацию.

[Khronos 1 003]

Советую всем теоретикам почитать, что такое волновое сопротивление (подсказка, никакого отношения к сопротивление проводника, оно не имеет), и почему в бытовой технике оно 75 Ом, а всей остальной 50 Ом... Как дети, честное слово...

[NovikovK-LevZ 6]

Советую всем теоретикам почитать, что такое волновое сопротивление (подсказка, никакого отношения к сопротивление проводника, оно не имеет), и почему в бытовой технике оно 75 Ом, а всей остальной 50 Ом... Как дети, честное слово...



Правильно, "Khronos", найди книжку (по памяти) Баскаков "Радиотехнические сигналы и цепи". Почитай, может, что-то прояснится. Там как раз теория. Остальным тоже рекомендую.



Волновое сопротивление может быть любым. В домашней технике - стандарт 75 Ом. В проф. варианте СПДИФ должно быть 110Ом. Еще часто встречается 50 Ом, а у осциллографа - 200 Ом. У обычной витой пары вроде 100 Ом (не помню). Так шта...



В наших ЦАП, как и в любом бытовом устройстве 75 Ом. Любой кабель с таким сопротивлением подойдет. "ВЧ 75 ОМ" - как раз из этой серии. Если он будет обеспечивать надежный контакт между устройствами - другого не надо.

[Khronos 1 003]

Советую всем теоретикам почитать, что такое волновое сопротивление (подсказка, никакого отношения к сопротивление проводника, оно не имеет), и почему в бытовой технике оно 75 Ом, а всей остальной 50 Ом... Как дети, честное слово...



Правильно, "Khronos", найди книжку (по памяти) Баскаков "Радиотехнические сигналы и цепи". Почитай, может, что-то прояснится. Там как раз теория. Остальным тоже рекомендую.



Волновое сопротивление может быть любым. В домашней технике - стандарт 75 Ом. В проф. варианте СПДИФ должно быть 110Ом. Еще часто встречается 50 Ом, а у осциллографа - 200 Ом. У обычной витой пары вроде 100 Ом (не помню). Так шта...



В наших ЦАП, как и в любом бытовом устройстве 75 Ом. Любой кабель с таким сопротивлением подойдет. "ВЧ 75 ОМ" - как раз из этой серии. Если он будет обеспечивать надежный контакт между устройствами - другого не надо.



У меня как раз эта книжка есть (а так же куче другой книжек по СВЧ технике ), и я прекрасно знаю, что такое волновое сопротивление и почему сложились именно такие значения. Я где-то написал, что оно может быть только 75 и 50?

А еще я знаю такие прописные истины, что в суровой реальности оно зависит в первую очередь от разъемов, а потом уже самого проводника.

[Cox. 27]

у кенери есть вариант под 75ом. там не пайка а обжим и центр контакт встегивается в рса центральную часть.

Наверное вот такой?

чтолэто за модель?

А еще я знаю такие прописные истины, что в суровой реальности оно зависит в первую очередь от разъемов, а потом уже самого проводника.

такое ошющение что касаемся Удельного Акустического Сопротивления оно меряется в паскаль-секунда на метр (Па•с/м)



В электродинамике волновое сопротивление линий передачи — отношение амплитуды напряжения бегущей волны к амплитуде силы тока бегущей волны в линии, по которой распространяется электромагнитная волна, однозначно зависит от таких параметров линии, как ёмкость, диэлектрическая проницаемость материала проводника (зависит от частоты работы генератора сигнала), индуктивность и сопротивление на единицу длины; волновое сопротивление среды — отношение амплитуд электрического и магнитного полей электромагнитных волн, распространяющихся в среде.

вы мне покажите RCA конектор который позиционируется производителем как 75 Ом. для Цифрового S/PDIF межблочкика.

[AleksS 11]

Резистор на 75 ом впаять в кабель запросто - был бы спрос, судя по форуму спрос есть...

[Fireblade 951]

Как раз позиционирование разъемов есть под заданное волновое сопротивление линии. Это даже в спецификациях на разъемы для профессионального применения указывается. Мне просто любопытно было откуда взята информация что разъемы способны так сильно исказить волновое сопротивление линии. Просто любопытно и без какого либо подвоха.

Резистор на 75 ом впаять в кабель запросто - был бы спрос, судя по форуму спрос есть...

Это электрическое сопротивление а речь шла о волновом.

[clubnewmen 3 318 2 Тракты]

Вопрос: имеет ли значение волновое сопротивление кабеля для межблочных цифровых и межблочных аналоговых соединений, и какое в идеале оно (волновое сопротивление должно быть) для аналогового межблочника и для цифрового соответственно ?



Я и ответил на вопрос.



Микрофонные кабеля крайне не рекомендую для изготовления межблоков. Особенно стереокабели.

У многих из них большие проблемы с передачей ВЧ диапазона.

А вот как соединительный кабель для сабвуфера они годятся почти все.

[Fireblade 951]

Я и ответил на вопрос.



Микрофонные кабеля крайне не рекомендую для изготовления межблоков. Особенно стереокабели.

У многих из них большие проблемы с передачей ВЧ диапазона.

А вот как соединительный кабель для сабвуфера они годятся почти все.



Самое главное то забыли. Почему это происходит если происходит вообще?

[clubnewmen 3 318 2 Тракты]

Разъем должен держать... ток. В других сочетаниях слова "разъем" и "держать" не употребляют. Если у clubnewmen есть ссылка на производителя, у которого разъем держит сопротивление 75 Ом - пусть поделится.



Вы как производитель должны это знать лучше пользователей. Что будет в итоге с цифровым сигналом если не соблюдается правило 75 ом состороны кабеля/коннекторов.

[NIK 9]

что это за модель?



http://www.ispa-shop.ru/ru/cat/cat7/cat78/perpage10/sort_popul_desc/brend3025/product164847.html



[clubnewmen 3 318 2 Тракты]

Самое главное то забыли. Почему это происходит если происходит вообще?



Очень просто. У всех проводников есть свои хараатеристики.

Микрофонные, гитарные, инструментальные кабеля отличаются не только названием на кабеле.

Да и никто из средних брендов включая тот же Klotz, Sommer не будет заниматься изысками в области Hi-Fi, Hi-End техники.

Взять тот же дорогой кабель Sommer у наушников Beyerdynamic T1. Его замена положительно меняет звук в лучшую сторону.

[Cox. 27]

Вы как производитель должны это знать лучше пользователей. Что будет в итоге с цифровым сигналом если не соблюдается правило 75 ом состороны кабеля/коннекторо

Так Константин вроде знает, и говорит уже об этом. .

Как раз позиционирование разъемов есть под заданное волновое сопротивление линии. Это даже в спецификациях на разъемы для профессионального применения указывается.

Мы сдесь не про студийное или еще какоето проф. оборудование говорим.

Нам бы тут для карабас-барабаса правильный 75 Омный конектор подобрать из тех что имеются в продаже для домашних межблоко а в частности для ЛевЗ.

[Fireblade 951]

Тут дело в другом немного. Производители хай фай продукции в частности производители конекторов часто не удосуживаются сопровождать продукцию какой-то вменяемой технической документацией. Они ограничиваются описанием сцены, объема, глубины и тому подобное. Но волновое сопротивление в спецификациях часто найти не проблема.



Вообще речь шла не о том что хай фай разъемы не имеют позиционирования под заданное Z а о том как может исказить этот разъем эту же Z кабеля. Где можно почитать эти исследования кто-то знает? Имеют ли они место в реалиях.
