[Demograf 2 550]

@Fireblade,

если найдете - куда подключить небаланс - скажите)))



Я ж пишу. Невозможно подключить небаланс. ТОлько баланс.



Но если освободить третий пин в усилителе - получится да - правильное соединение6 но с небалансным сигналом с балансного цап. Хотя как мне написал Wells -



Mikhail,

Since the XLR is not for a truly balanced operation in the Headtrip the resistor is there to represent a typical load that the XLR would see in a balanced operation. You should be able to plug the Headtrip into a truly balanced component without a problem unless the manufacturer has gone against industry norm and reversed the 1 and 2 pins. It doesn't sound like that is the case so you should be fine. Please let me know how it sounds.

Thanks,

Jeff



Видимо все же резистор можно использовать. Но Wells говорит - можно, а Weiss говорит - отпаяйте от греха подальше.

Миш трансформатор спасет баланс. Взять хороший с полосой от 5 герц до 50 кгц и будет супер. Транс можно встроить в кабель или впаять в ХТ.

[Urez 2 505]

, кстати по питанию, ресвитч у Джефа стоит 40$), теперь я практически уверен на 99% что там универсальный транс и можно обмотки перекинуть, но всё-таки сфоткай пожалуйста.

Кстати в последней ревизии в HT он ставит переключатель для worldwide sale уже.

[Fireblade 951]

трансформатор спасет баланс. Взять хороший с полосой от 5 герц до 50 кгц и будет супер. Транс можно встроить в кабель или впаять в ХТ.

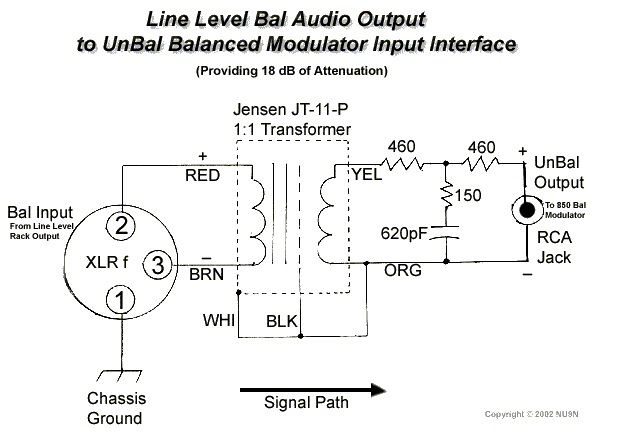

конечно хорошо будет работать но так или иначе он изменит звучание, трансформатор есть трансформатор. А так под эти требования хорошо подойдет jensen JT-11P-1

[ДокторЗло 14 462]

,

Я не буду курочить кабель. Нет никакого смысла. Проще отпаять резистор. Его обратно припаять - одна минута. А по сути это действие тоже самое, что и поставить двух проводниковый кабель, какив инструкции к дак1. )))



Основной вопрос - надо ли его отпаивать впринципе, если по словам Джефа

, он как раз и стоит для того, стоб балансное подключение нормально работало.

Изменено 14 февраля, 2018 пользователем прод

[Crus 1 529]

Миша, какое сопротивление у резистора? Если сопротивление достаточно большое, например 100кОм, то это практически равнозначно его отсутствию. Я считаю, наличие резистора - плюс, имитирует нагрузку, т.к. висящий в воздухе конец некоторым схемам может не понравится, да и на звук может не очень влиять, ловить всякие помехи на себя. Проблема может быть, если сопротивление очень низкое

Вот классические схемки. Сейчас нарисую твой вариант, и ты поймёшь, что с резистором всё ок.

С

[Crus 1 529]

У тебя в усилителе это выглядит примерно так:

Т.е. одна часть балансного выхода вейса будет не висеть в воздухе (что само по себе не очень), а через сопротивление на землю, т.е. будет имитироваться нагрузка на входе.

Изменено 14 февраля, 2018 пользователем Crus

[ДокторЗло 14 462]

@Crus,

В инструкции к ЦАП написано - pin3 непременно, обязательно, и никак больше - ДОЛЖЕН висеть в воздухе.

Изменено 14 февраля, 2018 пользователем прод

[Crus 1 529]

, я уверен они это написали для варианта подключения к обычному усилителю RCA, чтобы кто-нибудь рукастый, но без головы, не додумался pin3 кинуть на землю.

Просто описывать им типа "оставьте pin3 висящим в воздухе или через сопротивление 100кОм соедините с землёй" - это слишком сложно. Проще оставить только первый вариант, чтобы никто не соединил pin3 напрямую с землёй, или с pin2, что тоже плохо.

Изменено 14 февраля, 2018 пользователем Crus

[ДокторЗло 14 462]

@Crus,

Ок. Понял.

[Fireblade 951]

Если сопротивление достаточно большое, например 100кОм, то это практически равнозначно его отсутствию.

Скорее всего там сопротивление до 100Ом.

[Crus 1 529]

Если сопротивление достаточно большое, например 100кОм, то это практически равнозначно его отсутствию.

Скорее всего там сопротивление до 100Ом.

Почему? Такое входное сопротивление - плохо. У регуляторов громкости, которые стоят на входе, обычно сопротивление 10-100К. Зачем делать 100Ом?

[Fireblade 951]

Почему? Такое входное сопротивление - плохо. У регуляторов громкости, которые стоят на входе, обычно сопротивление 10-100К. Зачем делать 100Ом?



Это не входное сопротивление в том привычном понимании что мы привыкли, тут как раз напрямую соединяется "холодный" сигнал диф. линии с землей. Небольшое сопротивление поставили с целью предотвратить увеличения искажений у выходного каскада источника у выхода, который соединен с землей. Это на случай невозможности работы выхода в режиме короткого замыкания. Но как правило, современные источники уже имеют на выходе резисторы порядка нескольких десятков Ом что допускает работу выхода в режиме КЗ. Соединение выглядит как на картинке ниже, только с тем условием что вместо синего провода поставили резистор-терминатор небольшого номинала.

Изменено 15 февраля, 2018 пользователем Fireblade

[Urez 2 505]

@Fireblade, @Crus, не знаю чем вам это поможет на пути к пониманию цели данного резистора, но на хэдфае, у человека с которым переписывался в описании одного из постов было сказано что он столкнулся с проблемой связки Chord Dave + HT по балансу (xlr), не знаю почему, ведь он скорее всего регулируемый на выхлопе цапа, у него был перегруз на HT с 6 вольтовым xlr у дэйва.

[Fireblade 951]

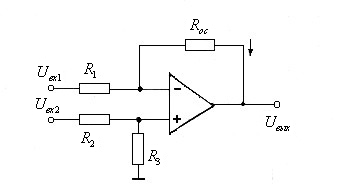

@Urez, Данный способ подходит далеко не всем источникам и чтобы выполнить гарантированно корректный переход на небаласную линию необходимо поставить вычитатель на диф линию. На ОУ такой способ изображен на картинке ниже. Или можно поставить трансформатор на входе уся как было предложено выше.

Изменено 14 февраля, 2018 пользователем Fireblade

[ДокторЗло 14 462]

Я отпаяю резистор. Как сказано в инструкции к вейсу.

[Crus 1 529]

@whiteeagle, послушал маунтин?

[whiteeagle 7 466]

@whiteeagle, послушал маунтин?

Мы с Мишей пока не пересеклись, но держим в уме) занятые))

[Fireblade 951]

Если вы не слышали о способе перехода балансной линии на небаланс в котором "холодный" выход диф. линии соединяется на землю- проблемы не мои. Weiss этого не требует. Но хамство вроде вашего до добра не доведет.

Изменено 15 февраля, 2018 пользователем drhead.pavel.v

[ДокторЗло 14 462]

А что вдруг не ровном месте-то?



Немного конкретизирую.

Wells - говорит, что резистор для прсевдобаланса. Нормально работает для создания эмуляции балансного подключения при работе с балансным ДАК.



Weiss - пишет, что необходимо вывесить в воздухе третий пин при работе с небалансным усилителем.

(возможно его схема отличается от стандартной?)



КТо тут главнее и что важнее?

Собственно - вот главный вопрос. Без объяснения что и как работает. Для меня - это как собаке пятая нога)))



Отпаивать резистор, освобождая третий пин или просто забить, и думать, что Wells все предусмотрел?

Изменено 15 февраля, 2018 пользователем прод

[Fireblade 951]

Отпаивать резистор, освобождая третий пин или просто забить, и думать, что Wells все предусмотрел?



Отпаяете вы резистор или нет- думаю какой-то заметной разницы не будет. В идеале чтобы этот пин у цап остался в воздухе и без подключенного холодного провода в самом кабеле. Поэтому я и предложил выше как самый лучший вариант собрать кабель самому с учетом требований Weiss, на базе небалансного кабеля. То есть XLR разъем в цап, 2й (сигнал) и 1й(земля) идут в усь по небаласному кабелю. На 3й пин с резистором в усе в данном случае можно просто забить.

[ДокторЗло 14 462]

@Fireblade,

Я ответил, что делать какой-то кабель - это менять звук. И проще во много раз - отпаять резистор, чем городить целый кабель.

[Уроборос 2 670]

@Fireblade,

Ваша проблема в том, что Вы согласовываете двух коней в вакууме.

Заплетаете мозг ТС. Вот это хамство.

Причем порете чушь. Начитались в ВиКи видимо.

Да и написано резко не Вам, уже начитался Ваших откровений о классе А и АВ, а что бы ТС не вздумал следовать Вашим "ценным" советам.



,

1. Как распаян кабель (штекеры)? Как распаяны гнезда?

2. В чем проблема что вообще взялись за это?

3. Какие номиналы выхода/входа.



По месту проще же чем лечить по инету. Да и по месту , XLR запросто можно попутать.

Но у интернет лекарей конечно все проще, аппараты то чужие.

[Fireblade 951]

@Fireblade,

Я ответил, что делать какой-то кабель - это менять звук. И проще во много раз - отпаять резистор, чем городить целый кабель.



понял, тогда конечно отпаивайте, лучше с одной стороны, пусть резистор одной ногой просто висит в воздухе, потом если что можно будет обратно припаять.



Да и написано резко не Вам

я заметил

Изменено 15 февраля, 2018 пользователем drhead.pavel.v

[Уроборос 2 670]

@Fireblade,

Написано не ДЛЯ Вас, так устроит?

[ДокторЗло 14 462]

@algato77,Все есть выше. И вото и выдержка из инструкция.



1) Инструкция от ДАК1 -



Important: For unbalanced operation of the DAC1 connect pin 1 (ground) and pin 2 (hot) of the output connectors to your amplifier. Pin 3 must be left open!



2) Фото

распайки.



3) Ответ производителя усилителя.



Mikhail,



Since the XLR is not for a truly balanced operation in the Headtrip the resistor is there to represent a typical load that the XLR would see in a balanced operation. You should be able to plug the Headtrip into a truly balanced component without a problem unless the manufacturer has gone against industry norm and reversed the 1 and 2 pins. It doesn't sound like that is the case so you should be fine. Please let me know how it sounds.



Thanks,



Jeff





Вот, собственно, и весь пазл.
