Laconic - транзисторный КИТ

[v@deus 1]

Есть желание собрать такой усилок, ну и девайс мне нужен, да и просто есть желание повозиться с паяльником :-)

вопрос... Как это все "споется":

тракт для этого усилка будет такой - iPOD + dock station (линейный выход)+ Лаконик кит+Grado RS1. ?

Да Вы что ! Для iPOD+RS1 как минимум вот такая конструкция нужна:

Канэчно - шутка. Сам себе заказал этот КИТ - на неделе должны доставить.

[alveec 1]

Ну подлавил :-)



Да я часто в долгосрочных командировках, вот и хочу че-нить себе не дорогое, но приемлимое из звука.



Саша

[AlAnBek 748]

Ну подлавил :-)



Да я часто в долгосрочных командировках, вот и хочу че-нить себе не дорогое, но приемлимое из звука.



Саша



Желание понятно, но RS-1 жалко, да и уши

[doc-promotion 54]

Выложена пошаговая фотоинструкция по сборке TLM-07 в карточке модели http://www.doctorhead.ru/catalogue/?i=1182. Теперь усилитель сможет собрать каждый, кто знает с какой стороны берется паяльник.

PS Данный комплект собирал сам, никаких трудностей не возникло.

[Lorenzo 5]

Подскажите, для низкоомных наушников (типа Grado) этот усилитель подходит?

[Ivan-D 0]

Lorenzo

Подходит

[alveec 1]

[*]Желание понятно, но RS-1 жалко, да и уши[*]



можете пояснить про RS-1 жалко... и про уши тоже...

[doc-promotion 54]

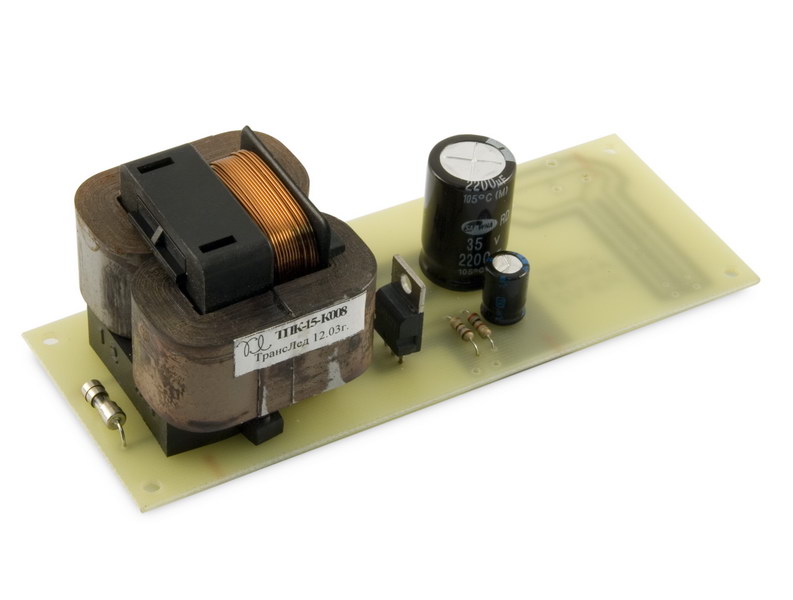

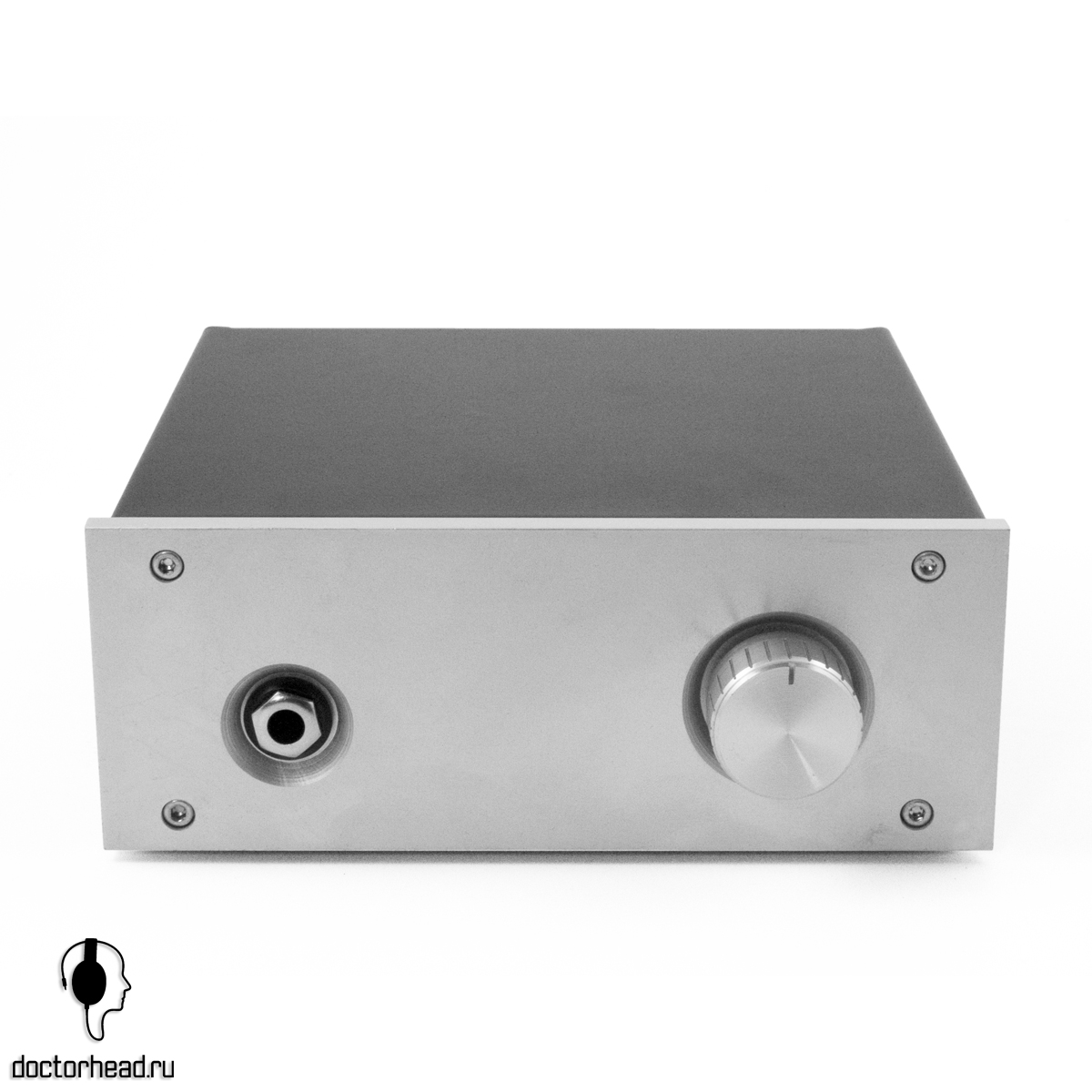

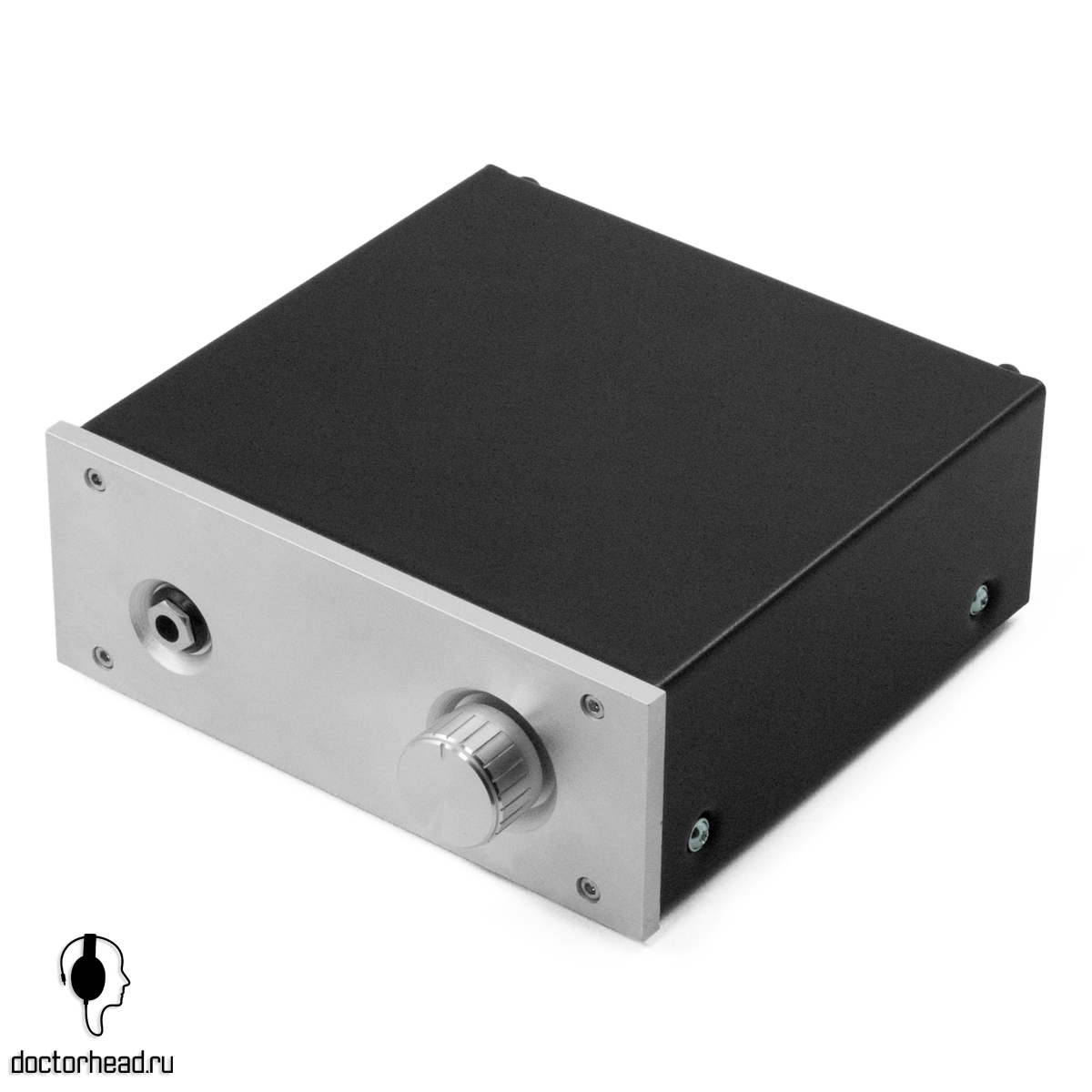

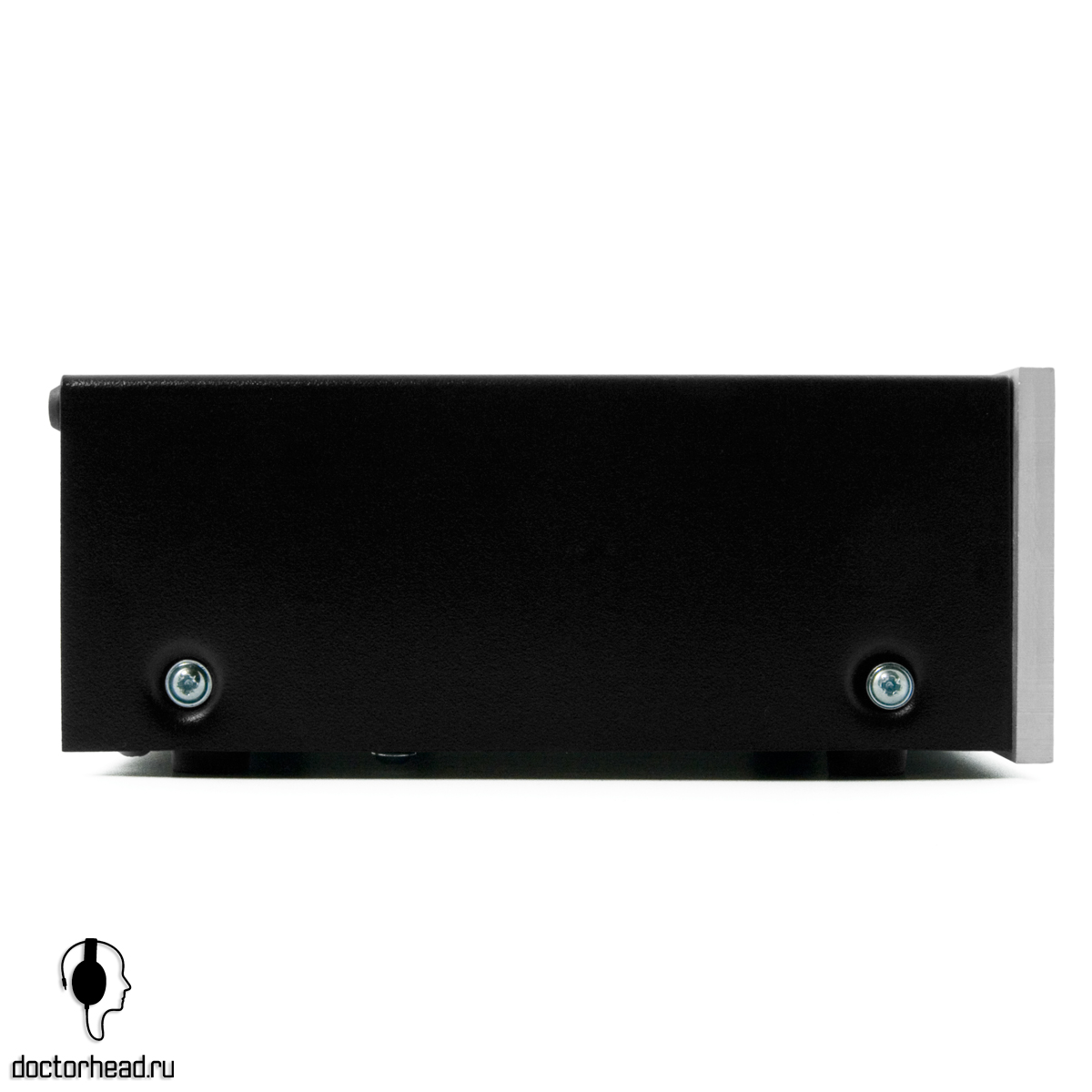

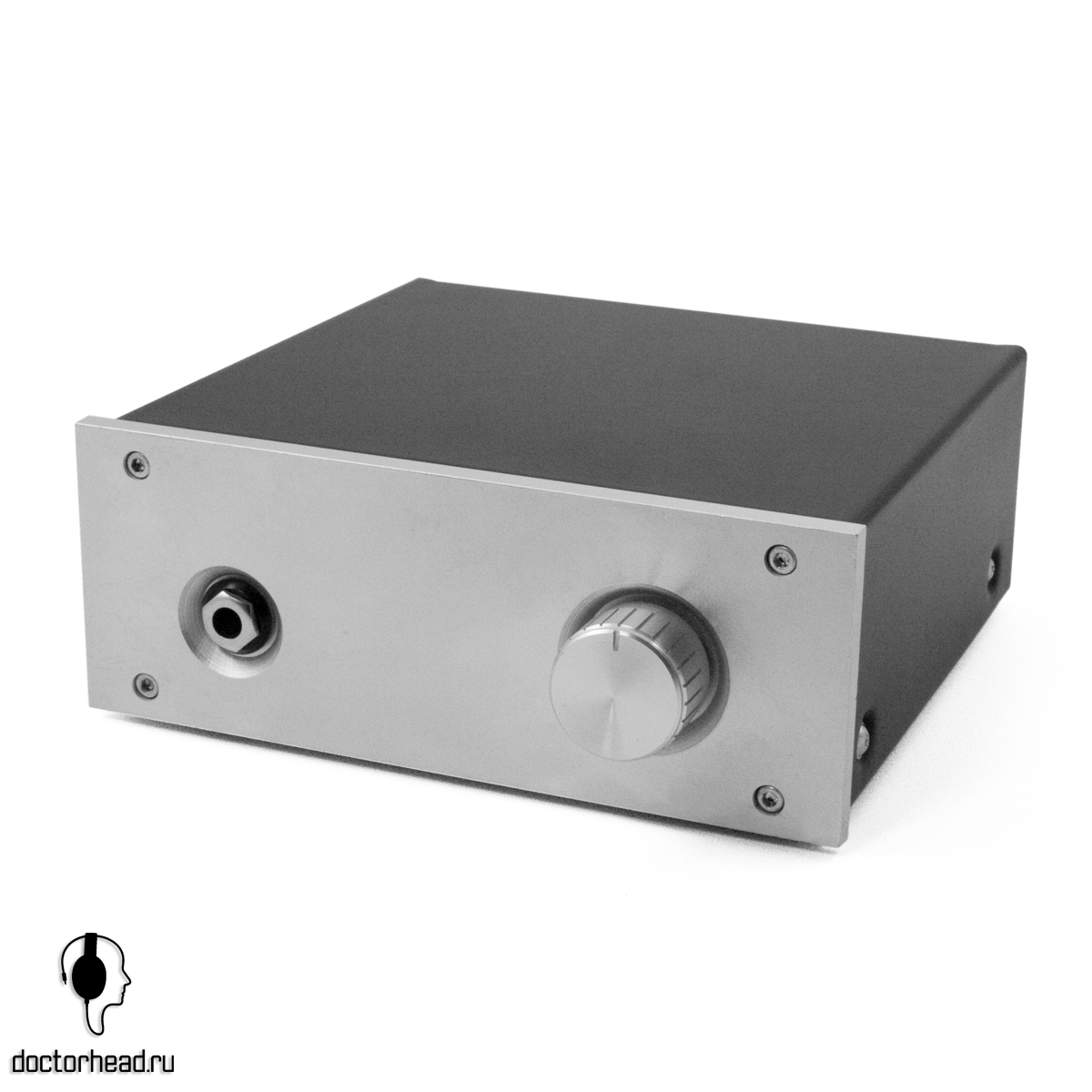

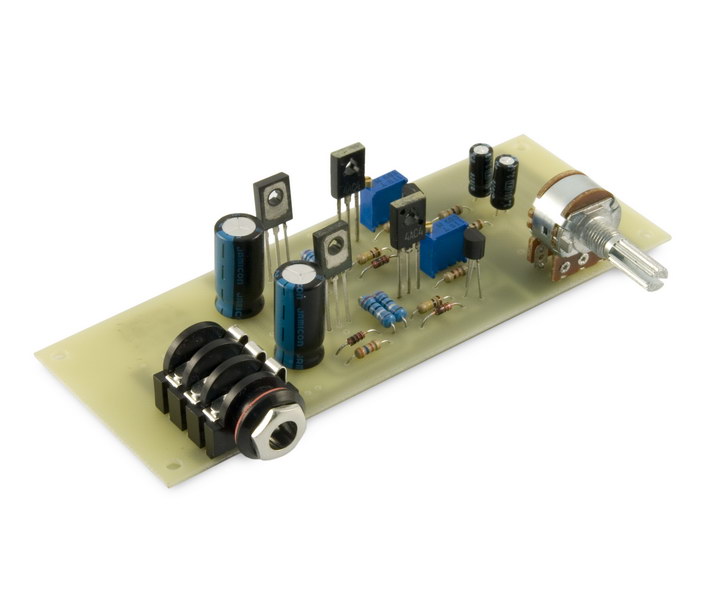

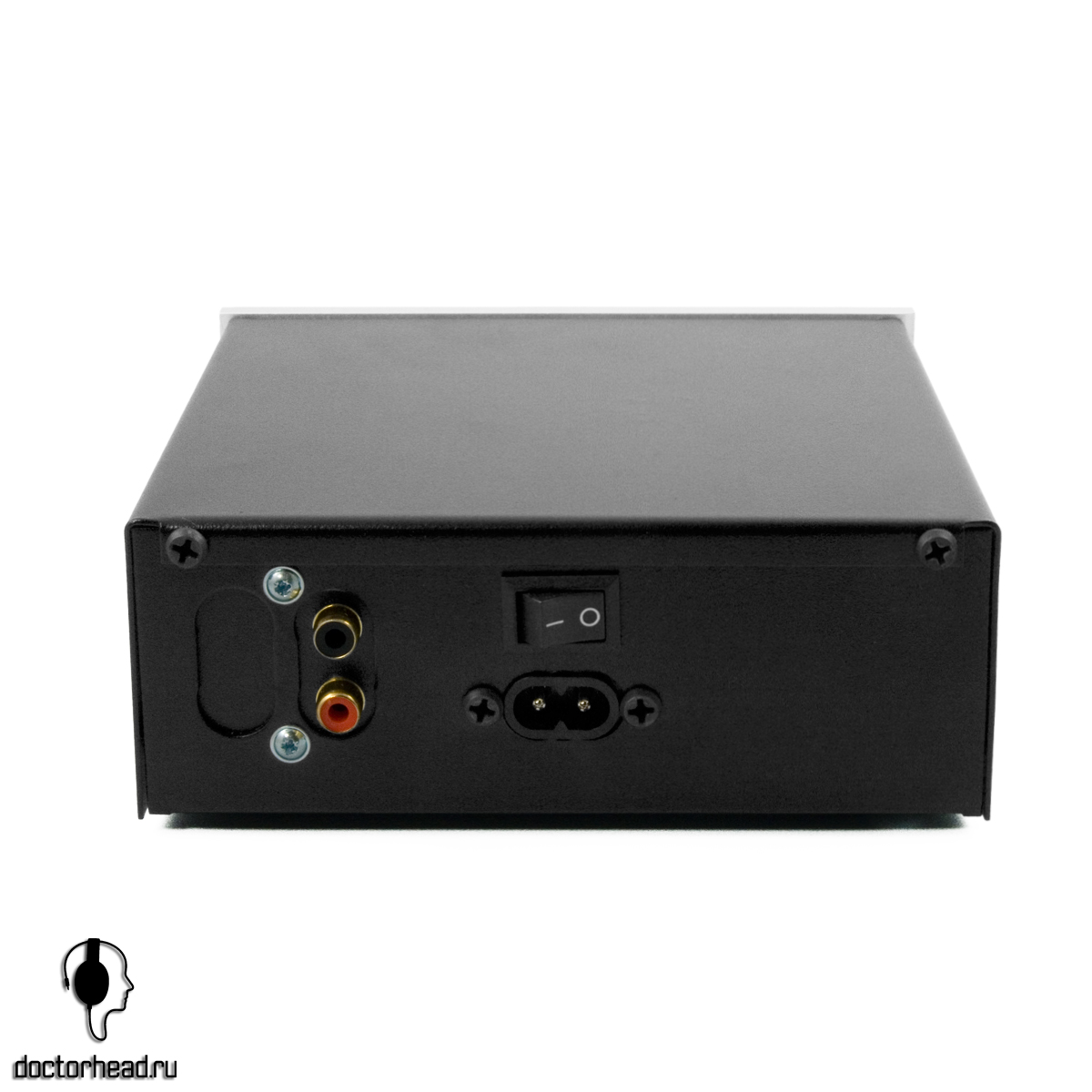

Новые фотографии конструктора.

[v@deus 1]

Передняя панелька, ПМСМ, бедновата - хоть бы надпись какую фирменную прилепили (хотя, не, выгравирую что-нибудь типа Лемана (заказал КИТ неделю уже как )).

[doc-promotion 54]

Гравировка и нанесение каких-либо надписей значительно скажется на цене (по крайней мере в России).

Кто собрал и прослушал усилитель интересно Ваше мнение насчет звучания аппарата.

[v@deus 1]

Паял вчера сей конструктор. Нет напряжения на выходе блока питания. Какие элементы прозвонить, чтобы понять - почему? Сразу говорю, что "Радиотехникой-электроникой" владею на уровне "спаять два проводка", последний раз паял лет тридцать назад (как щас помню - цветомузыку на "тиристорах" - было круто!). Прибор паял по картинкам.

[vitamir 3]

Паял вчера сей конструктор. Нет напряжения на выходе блока питания. Какие элементы прозвонить, чтобы понять - почему?

Берем отдельно плату блока питания, не подключая собственно усилителя. Не подключая к сети, меряем сопротивление на сетевой вилке. Не должно быть ни кз, ни бесконечности. Если бесконечность- меряем сопротивление предохранителя. Дальше, думаю, понятно. Если с первичкой все в порядке, еще раз внимательно проверяем качество паек и соответствие собранной платы схеме. Особое внимание полярности диодов, электролитических конденсаторов и микросхемы стабилизатора. Если все спаяно правильно и качественно, включаем в сеть и проверяем, не греется ли что-нибудь. Если греется, сообщите, что именно. Измеряйте напряжение до стабилизатора и на вторичке трансформатора. Пишите, что получилось.

[SRG 11]

Имеются Beyerdynamic DT770 PRO/80 (те, что на 80 ом) и звуковуха Creative X-Fi Titanium (SB0880) в качестве источника. Как ни странно, но звуковуха не может нормально раскачать эти уши. Подскажите, сабж подойдет? Или искать что-то другое?

Тут давались советы по улучшению сабжа. Что-нибудь с тех пор исправили? Особенно интересует шум.

[vlapov 3]

а предвидится продажа уже собранного девайса?

[LD 0]

Подскажите а возможна доставка в украину?

если да то во сколько все обойдётся?

оч заинтерисован в данном ките, жду ответа если нет - прийдётся както через знакомых все устраивать

[Equalizer 15]

Хороший усилочек, сравнивался с REGA EAR, и лаконик понравился больше. Единственный минус, как уже было выше сказано, есть шум у него, абсолютно независящий от положения регулятора громкости.

[makar 0]

Хороший усилочек, сравнивался с REGA EAR, и лаконик понравился больше. Единственный минус, как уже было выше сказано, есть шум у него, абсолютно независящий от положения регулятора громкости.

интересно а избавиться от шума реально???

[Equalizer 15]

Хороший усилочек, сравнивался с REGA EAR, и лаконик понравился больше. Единственный минус, как уже было выше сказано, есть шум у него, абсолютно независящий от положения регулятора громкости.

интересно а избавиться от шума реально???



Я думаю, с этим вопросом нужно обращаться к товарищу MAC'у

[SRG 11]

Хороший усилочек, сравнивался с REGA EAR, и лаконик понравился больше. Единственный минус, как уже было выше сказано, есть шум у него, абсолютно независящий от положения регулятора громкости.

При сравнении источником был Asus Xonar D1 и наушники были Beyerdynamic DT 880?

[Equalizer 15]

Хороший усилочек, сравнивался с REGA EAR, и лаконик понравился больше. Единственный минус, как уже было выше сказано, есть шум у него, абсолютно независящий от положения регулятора громкости.

При сравнении источником был Asus Xonar D1 и наушники были Beyerdynamic DT 880?



в ДХ я слушал с сидюка, уши были Beyerdynamic DT 770 PRO и Ultrasone PROLine 2500

[RomanSt 34]

Добрый день!

Недавно собрал этот усилитель. Звуком весьма и весьма доволен! Насчет шума - ну нет его! Может это у меня экземпляр КИТа такой... :-)

Процесс сборки прост "до безобразия". Есть одно "но", способное испортить все - монтажная схема, выданная мне с усилителем содержит несколько серьезных ошибок! Неправильно указана полярность всех диодов на основной плате усилителя (в блоке питания все ОК), также, неправильно расположены транзисторы КТ814 - КТ815 (должны размещаться наоборот!). В принципиальной схеме ошибок нет, а вот монтажная, увы, подкачала.

В наборе радиодеталей была ошибочка - вместо пары КТ814 и КТ815 - было три штуки КТ814 и один КТ815. Один из подстроечных резисторов оказался нерабочим. Конечно все это сильно подпортило впечатление от покупки. Из-за такой мелочи пришлось ехать в Чип и Дип! :-)



Вопросы к МАСу:

1. Имеет ли смысл поставить в блоке питания дополнительные электролиты, доведя суммарную емкость хотя бы до 10000 мКф (примерно).

2. Будет ли эффект от шунтирования электролитов в БП и самом усилителе пленочными конденсаторами? Если да - от какого номинала "пленки" начинать?



Да, еще одно замечание. Очень не хватает светодиода питания на передней панели усилителя. Пришлось добавить самому.

[SPU 0]

RomanSt

Кхм... это уже не КИТ, а "сделай все сам". ИМХО, если все так, то это полное безобразие, хоть и дешевое.

Одно дело спаять по инструкции (это могут осилить многие), а другое найти и исправить все ошибки, как в схеме, так и в комплектации.

Я бы вполне мог купить себе такой КИТ (если бы он мне был нужен), т.к. я вполне уверен, что в состоянии все собрать по инструкции и фоткам, но, судя по Вашему посту, у меня бы этот КИТ никогда не заработал, ибо почти не разбираюсь в электронике.

[vlapov 3]

вот поэтом я и спрашивал, будет ли продаваться уже собранный вариант???

[MAC 18]

То RomanSt

Спасибо за первый отзыв.

Ответы:

-на замечания:

1. Да, перепроверил, в описании действительно вкралась ошибка, неправильно указана полярность диодов D1.1.,D1.2.,D2.1.,D2.2. Исправленно. (ошибка перекочевала из описания версии на германиевых транзисторах)

2. В настоящей редакции описания расположение транзисторов указанно правильно.

-на вопросы:

1. Да, увеличить емкость имеет смысл, но в разумных пределах (примерно до 6800 uF). Дальнейшее наращивание смысла не имеет.

2. Шунтирование пленочным конденсатором будет иметь положительный эффект, (будет меньше проникновение ВЧ помех из сети), в случае этого КИТа предусмотренна установка керамического конденсатора (устанавливается возле С11) 0.22-1.0 uF ( в комплектации набора отсутствует)





То SPU

Одно дело спаять по инструкции (это могут осилить многие), а другое найти и исправить все ошибки, как в схеме, так и в комплектации

.

В настоящее время все известные ошибки в инструкции исправлены, также выложен фотокурс по пошаговой сборке, также готовы ответить на любые вопросы, возникающие при сборке. Но в любом случае, если не уверены в своих силах - наверно лучше воздержатся от покупки, до приобретения практического опыта на более простых устройствах.



То vlapov

вот поэтом я и спрашивал, будет ли продаваться уже собранный вариант???

В любое время, свяжитесь с докторами и закажите.

[Equalizer 15]

Многоуважаемый товарищ, MAC.



Хотел бы к вам обратиться с парочкой предложений

Хотелось бы увидеть в продаже, в ближайщем будущем готовый вариант данного усилителя с небольшими модификациями. А именно: внести доработки в схему для устранения шумов, сменить регулятор громкости на ALPS, который ставится на Lunchbox HA-06 (все-таки он более плавно крутится) и как уже было выше сказано, заменить сетевой разъем и RCA разъемы на более качественные.



Вроде бы всё
