Вот и мой Panda AMP KIT приехал с aliexpress

Трансформатор TALEMA 55132-P1S2 80VA 230V 2x18V 2,222A заказывал в промэлектронике, приехал на много раньше. Упаковка трансформатора очень порадовала - 100% антивандальная, как раз для нашей почты.



Выходные транзисторы в наборе TIP41/42C производства fairchild. Для подбора купил по десятку и тех и других (тоже fairchild). Мультиметром замер не получается (может батарейка дохлая, заменить надо или по любому надо схему городить? Кто как замерял?).

Конденсаторы в фильтре питания NICHICON 3300мкФ. Купил на замену jamicon 4700мкФ, 50В, 105С. Смущают гибкие выводы у jamicon - явно меньшего сечения чем у NICHICON:

Стоит обращать на это внимание?

Резисторы R9, R23, R41, R52 в комплекте не соответствуют схеме - 3,0Ом вместо 2,2 по схеме. Стоит искать и ставить родные 2,2Ома?

Для транзисторов 41/42 нужна схема, просто мультиметром не замерить, но подобрать пары очень сложно, большой разброс между ними, поэтому в схеме предусмотрена регулировка "0".

Гибкие выводы у конденсаторов даже лучше, т.к. они из меди, ставил такие же но Nichicon 4700/50.

Резисторы менять не надо, схема немного не соответствует, т.к. она под питание 16 В, а сейчас изменена на 18В.

Перед настройкой выставите VR2 и VR3 - 200, в среднее положение, иначе будет срабатывать защита от постоянки.

[dimy 96]

, спасибо!

Для транзисторов 41/42 нужна схема, просто мультиметром не замерить, но подобрать пары очень сложно, большой разброс между ними, поэтому в схеме предусмотрена регулировка "0".

Т.е. транзисторы в пары можно не подбирать и на звуке это не отразится?



Ещё вопрос - на схеме не обозначены транзисторы между VR2 и VR4, VR3 и VR5. в поставке KIT'а есть только K246, т.е. надо полагать все транзисторы Q6, Q7, Q8, Q15, Q16, Q27 одинаковые 2SK246?

Изменено 9 июля, 2014 пользователем dimy

[dimy 96]

ставил такие же но Nichicon 4700/50

Мне 4шт JAMICON'а обошлись как 1 Nichicon. Стоит оно того в фильтре питания?

[zAg 3 251]

, спасибо!

Для транзисторов 41/42 нужна схема, просто мультиметром не замерить, но подобрать пары очень сложно, большой разброс между ними, поэтому в схеме предусмотрена регулировка "0".

Т.е. транзисторы в пары можно не подбирать и на звуке это не отразится?



Ещё вопрос - на схеме не обозначены транзисторы между VR2 и VR4, VR3 и VR5. в поставке KIT'а есть только K246, т.е. надо полагать все транзисторы Q6, Q7, Q8, Q15, Q16, Q27 одинаковые 2SK246?

На звуке не отразится, но для "0" это лучше.

Все маркировки транзисторов, какие куда написаны на плате (соответствуют), на схеме да, обозначены не все. У меня на схеме вообще нет обозначения Q7 и Q27 (просто транзисторы без обозначения, никакой маркировки), но это тоже 2SK246.



ставил такие же но Nichicon 4700/50

Мне 4шт JAMICON'а обошлись как 1 Nichicon. Стоит оно того в фильтре питания?

Ставьте JAMICON, возможно разницу вообще не уловите, просто Nichicon более качественные конденсаторы. У меня с набором шли Nippon 4700/35.

[zAg 3 251]

Обещался на днях закончить сборку RoyalGlass, всё подготовил, потенциометр в корпус установлен, осталось перенести в корпус плату и трансформатор. Но не пришёл ещё сетевой разъём и кое что ещё для схемы, добавить надо, вот теперь думаю толи переставлять, толи ждать посылку, что-бы потом опять плату не снимать. Склоняюсь к тому, что лучше подождать, может через неделю - две посылка подойдёт и тогда уже окончательно закончить этот проект и сконцентрироваться на Beta22.

[dimy 96]

, отлично!

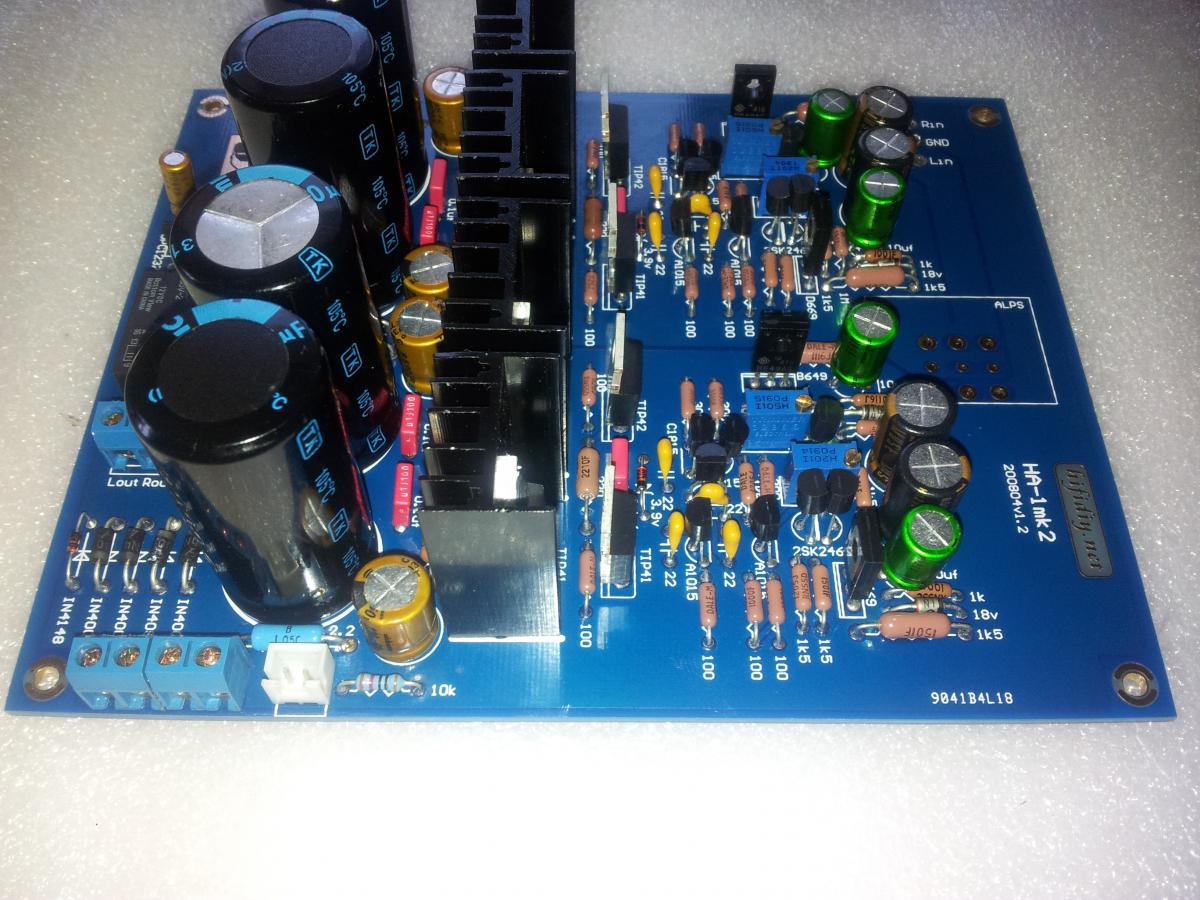

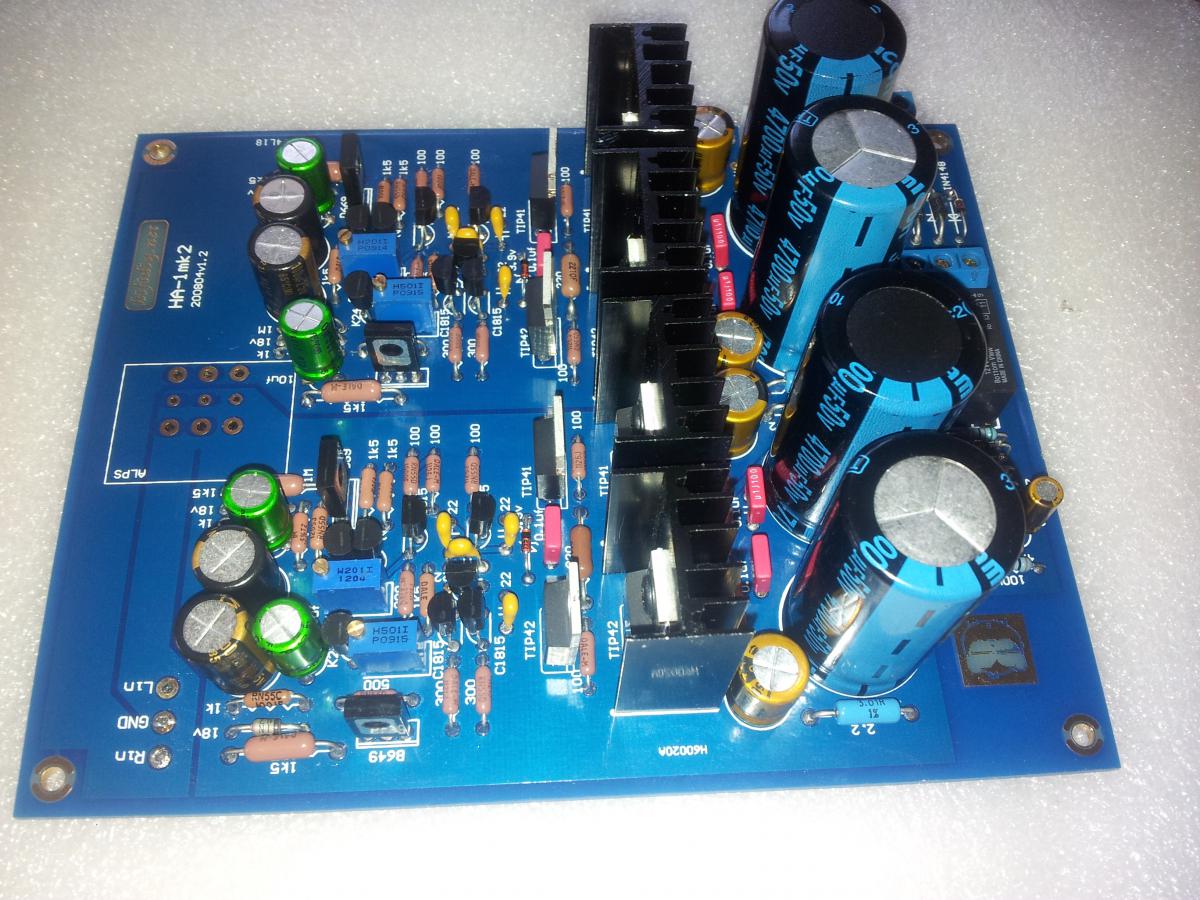

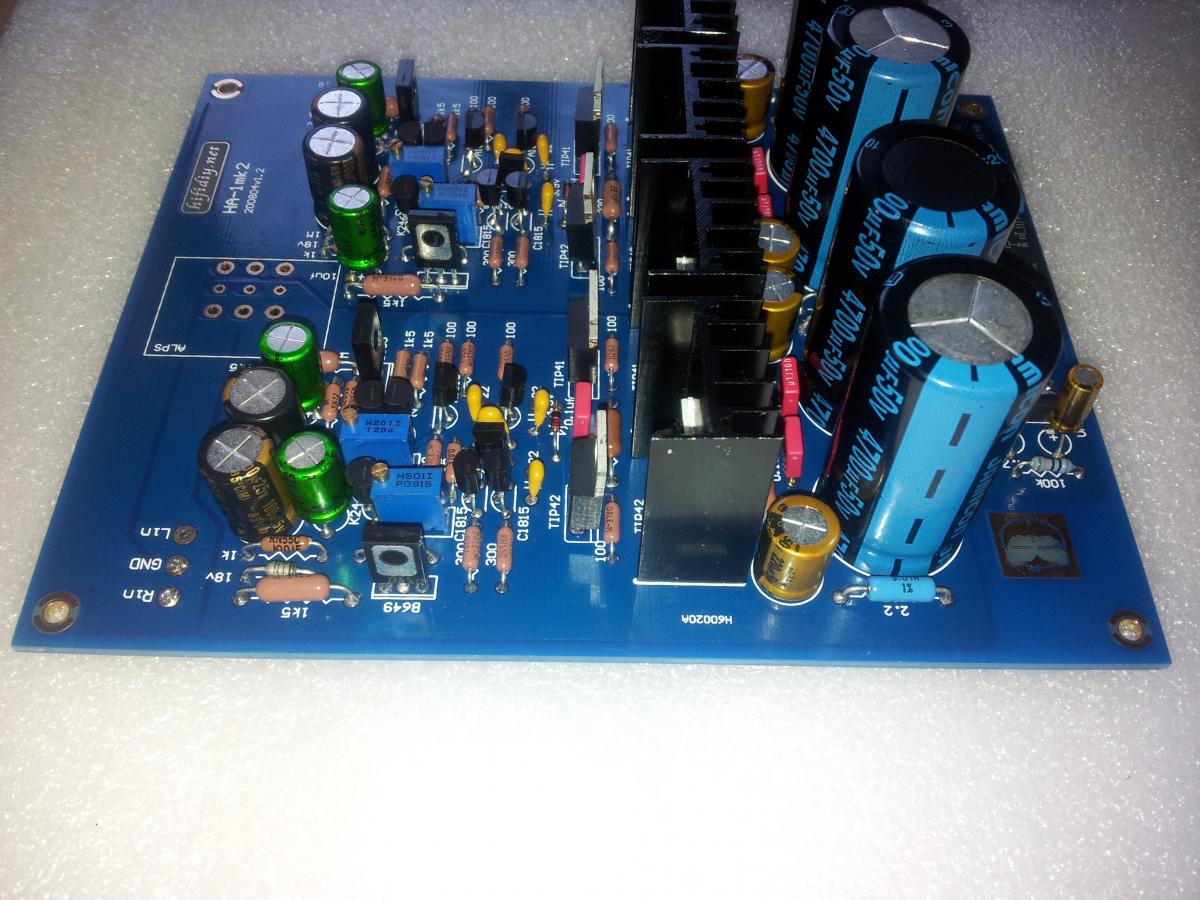

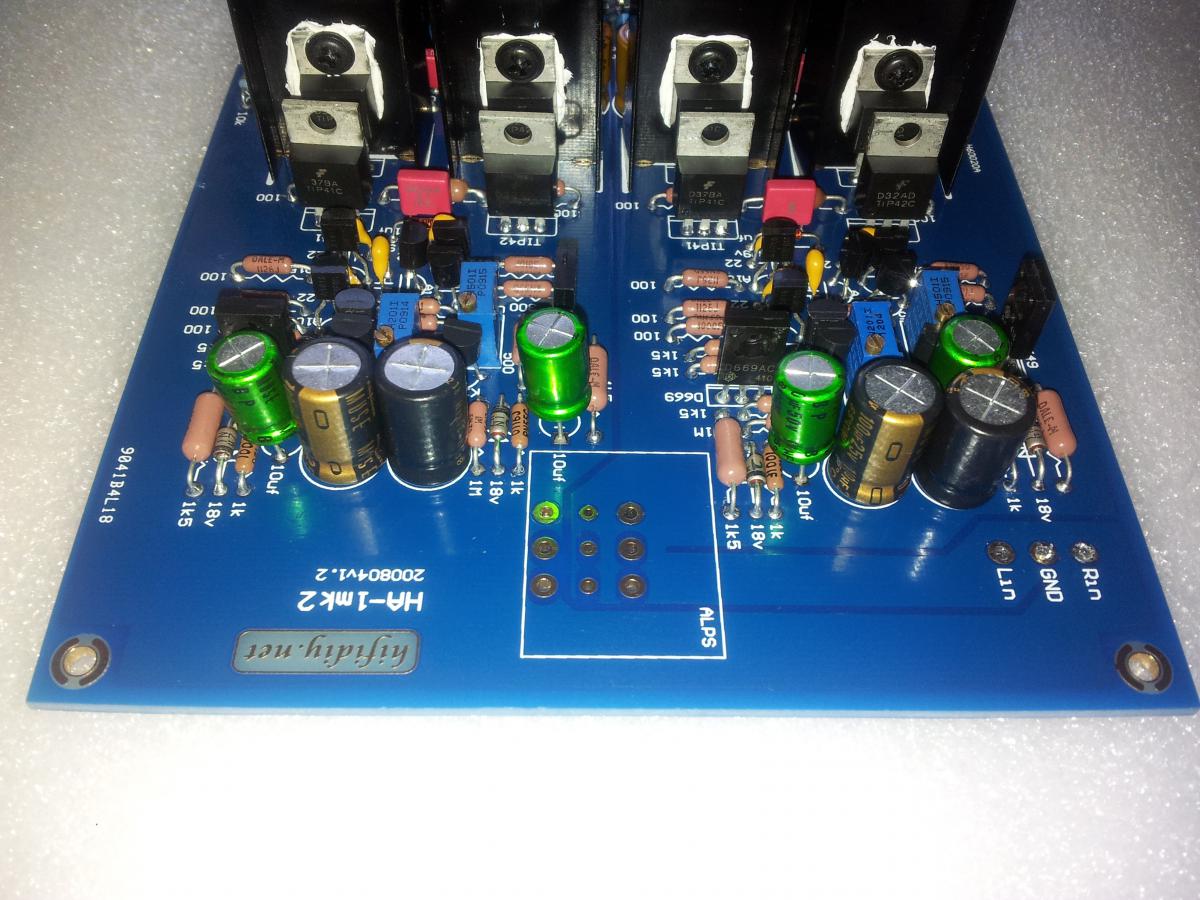

Ну а я плату спаял.

Сегодня - завтра соберу макет, настрою и попробую послушать.

Ну и надо искать корпус, разъёмы. Никто не может ссылками поделиться на уже готовые решения?

[zAg 3 251]

dimy Корпуса на Ебее, остальное, зависит от того чего хотите и в какой ценовой категории.

[dimy 96]

, ебей это не очень точный адрес, ну да ладно обмерю плату и всё остальное и буду искать. Ссылок разных у меня полно. Пока не очень понял, как решается проблема фрезеровки необходимых отверстий передней панели.

Ценовой диапазон себе пока не представляю. Думаю, что предпочту средний.

Изменено 11 июля, 2014 пользователем dimy

[Бергамот 9 918 4 Тракты]

А я тем временем подрубил к своей ATH AD 2000X, дури от уся даже больше, чем им нужно. Аж вибрацию чувствую на басовитых композициях.

[zAg 3 251]

, ебей это не очень точный адрес, ну да ладно обмерю плату и всё остальное и буду искать. Ссылок разных у меня полно. Пока не очень понял, как решается проблема фрезеровки необходимых отверстий передней панели.

Ценовой диапазон себе пока не представляю. Думаю, что предпочту средний.

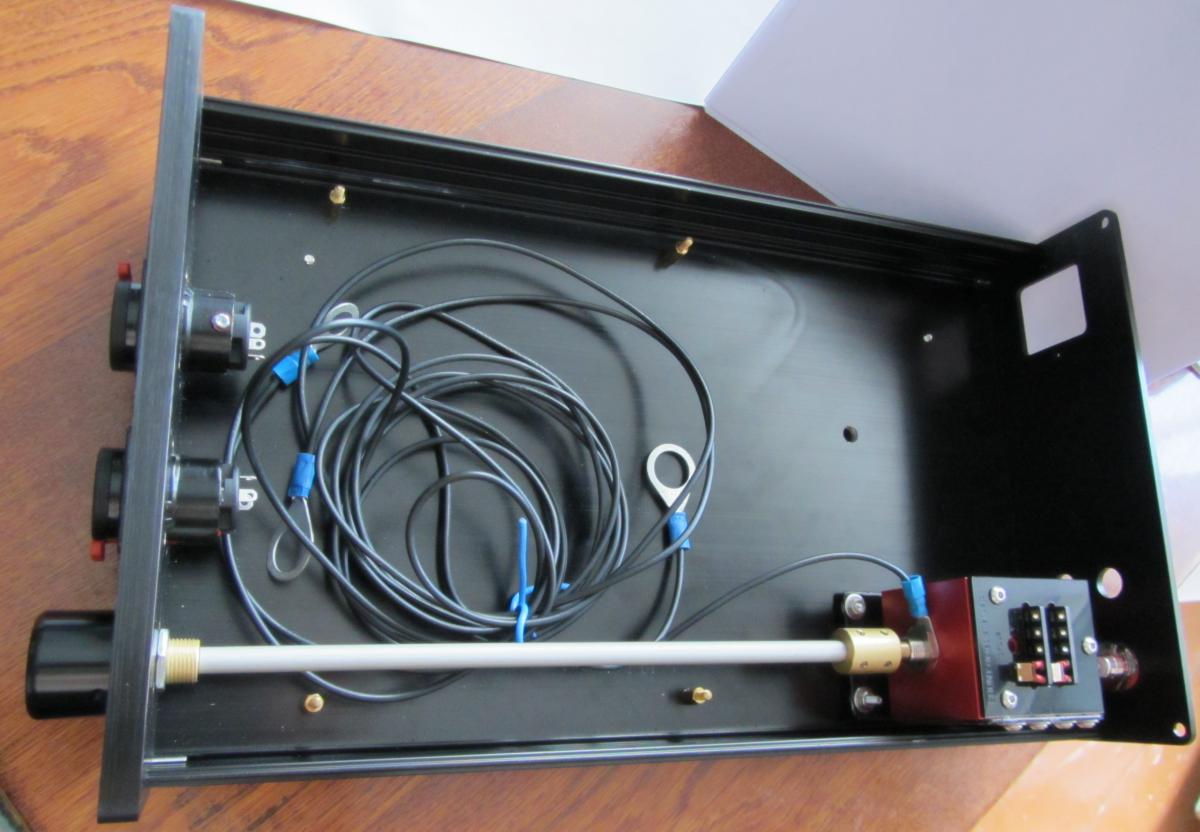

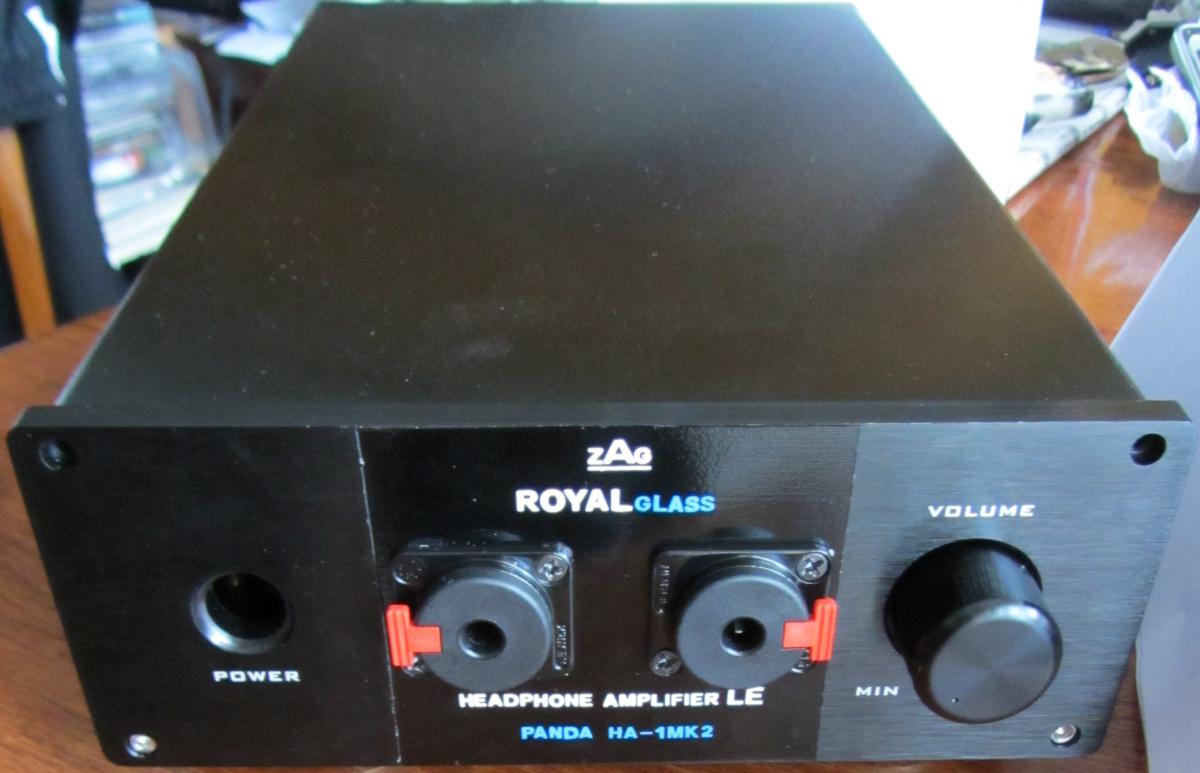

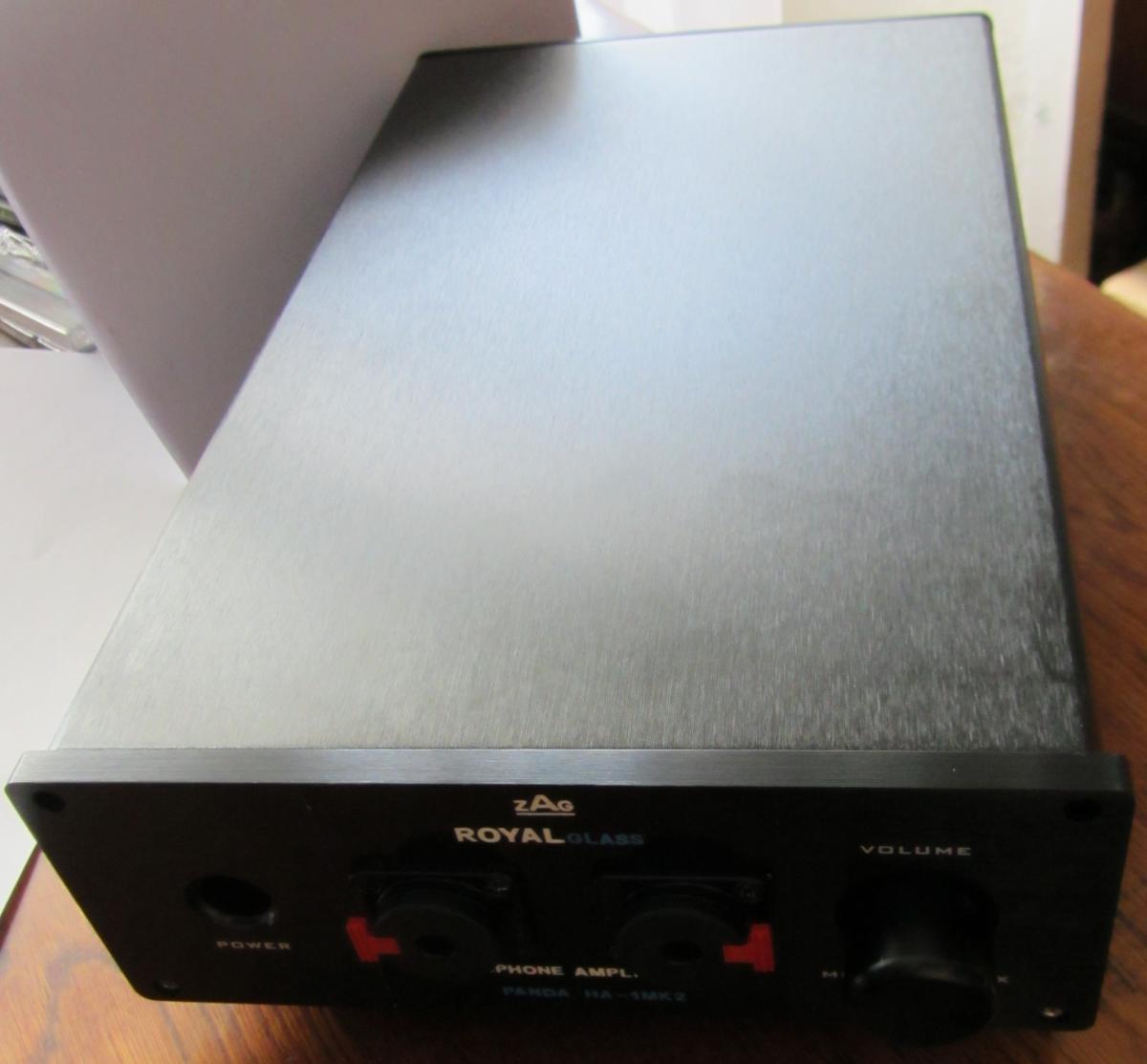

Ссылки ебей здесь блокируют, ищите корпус с размерами 70 - 190 - 300. Все отверстия там уже есть, только если надо рассверлить отверстие по Jack Neutrik, то я это делал на заводском сверлильном станке, дома вряд ли получиться. К корпусу в наборе идёт весь крепёж, простой сетевой разъём, и вкл. сети. Надо только терминалы RCA и терминал для подключения наушников, можно посмотреть в Аудиомании.

[dimy 96]

ищите корпус с размерами 70 - 190 - 300

300х190 не много будет? По моим расчётам 170х230 (внутренний размер) должно вполне хватить.

Изменено 12 июля, 2014 пользователем dimy

[zAg 3 251]

ищите корпус с размерами 70 - 190 - 300

300х190 не много будет? По моим расчётам 170х230 (внутренний размер) должно вполне хватить.

Сами судите, это корпус 290х190. Если корпус будет без вентялиционных отверстий, советую чтобы был попросторнее, для теплоотвода.

[dimy 96]

, согласен, с учётом обвеса задней и передней панели размеры должны быть больше. На сколько? где-то +20 спереди и сзади? Трансформатор у вас каких габаритов? У меня по другому выглядит, установочный размер по паспорту 95мм.

[zAg 3 251]

, согласен, с учётом обвеса задней и передней панели размеры должны быть больше. На сколько? где-то +20 спереди и сзади? Трансформатор у вас каких габаритов? У меня по другому выглядит, установочный размер по паспорту 95мм.

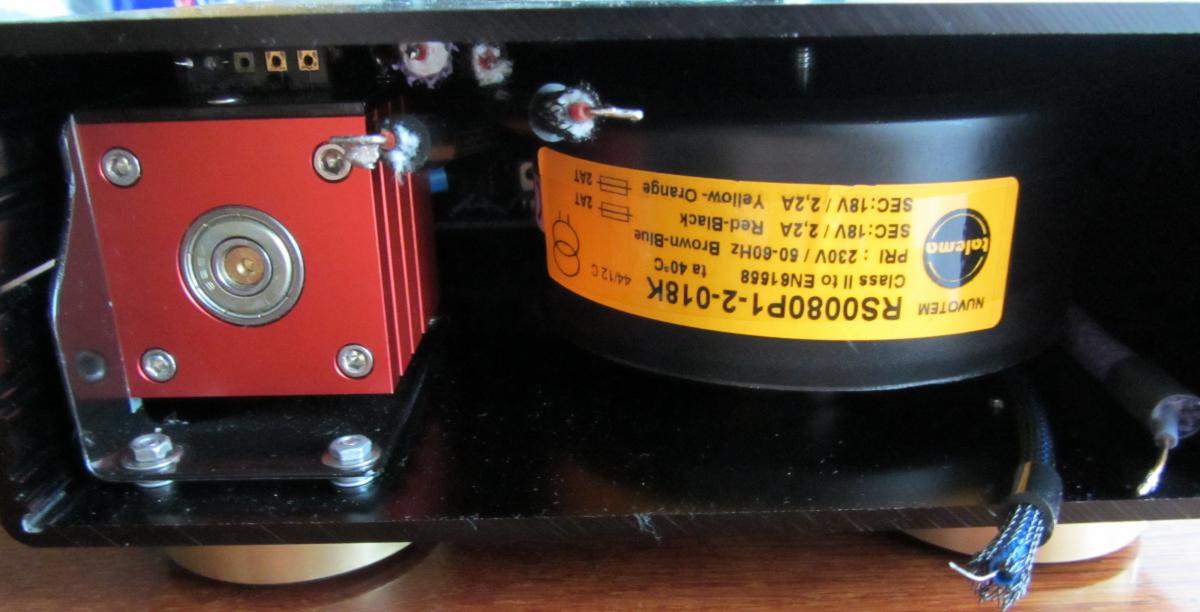

Если нужен полный размер в длину с обвесом, у меня где-то 340. Внутри плата от передней панели - 40мм. Это экранированный трансформатор, где-то около 105мм.

[pollar 8 808]

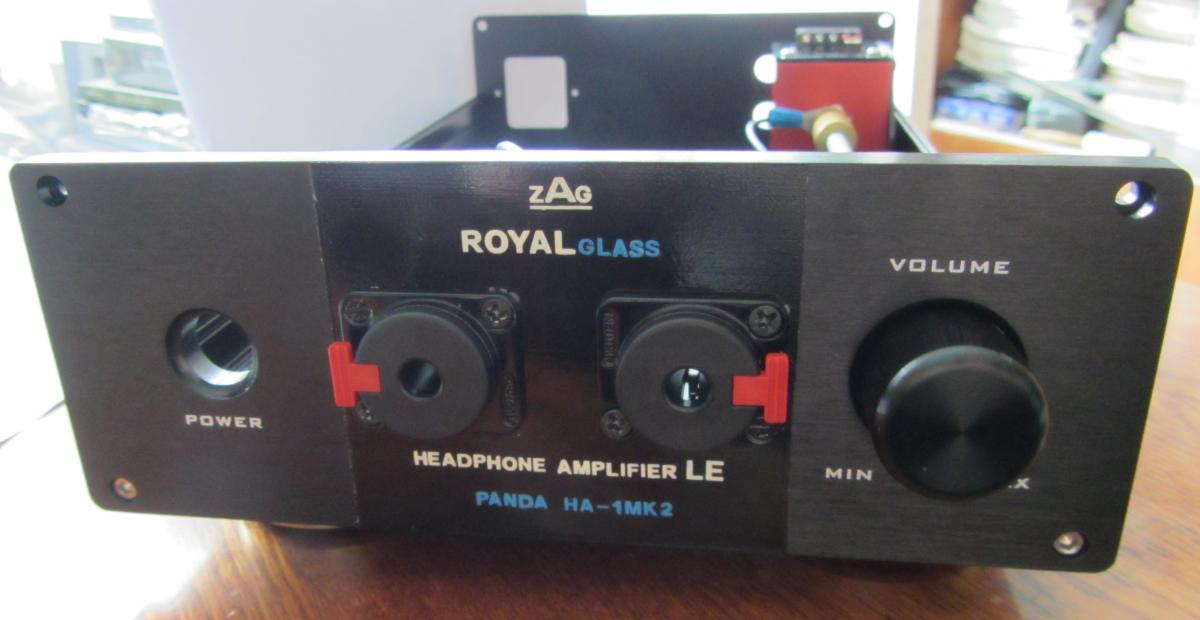

Обещался на днях закончить сборку RoyalGlass, всё подготовил, потенциометр в корпус установлен, осталось перенести в корпус плату и трансформатор. Но не пришёл ещё сетевой разъём и кое что ещё для схемы, добавить надо, вот теперь думаю толи переставлять, толи ждать посылку, что-бы потом опять плату не снимать. Склоняюсь к тому, что лучше подождать, может через неделю - две посылка подойдёт и тогда уже окончательно закончить этот проект и сконцентрироваться на Beta22.

Великолепно выглядит!

P.S. Нажал на "нравится" в другом Вашем посте. Пока разглядывал картинки, всё уползло . А понравилось на самом деле качество изготовления Вами передней панели для верхней Панды!

[dimy 96]

Ну вот и я макет собрал, настроил, послушал.

Играет очень даже неплохо. Но пока с собой (на даче) ничего лучше М50 нет. Завтра дома на HD650 оценю.

"0" на левом канале удалось выставить на грани - 0,10-0,11В, на правом выставился в 0,00В (причём примерно в среднем положении сопротивления). Похоже в левом придётся транзисторы подбирать (или плюнуть на это? защита не срабатывает)

Нагрев выходных транзисторов приличный - 55-56 градусов, радиаторы на 2-3 градуса греются меньше..

Изменено 14 июля, 2014 пользователем dimy

[zAg 3 251]

Похоже 13-ь страниц темы уничтожено безвозвратно.

Две сборки Панд ждут последних деталей, потом дособеру и будут сравнения.



Стоило только написать данное сообщение, как все страницы вернулись на место, прям аномалия какая-то из "Секретных материалов".

Изменено 18 июля, 2014 пользователем zag18

[pollar 8 808]

Стоило только написать данное сообщение, как все страницы вернулись на место, прям аномалия какая-то из "Секретных материалов".

Возможно это просто глюки были. На такую же ситуацию(с исчезновением всех страниц кроме кажется первой) были жалобы в ветке по хай резу.

[lomonosoff 15]

,С нетерпением жду вашего обзора по этим сборкам.Сам вчера забрал свою,последней версии,пока только установил эльночку в питание 4700/25v очень хороший аппарат,я доволен,реанимировалось примерно 10% записей,которые раньше трудно ложились на слух.

[zAg 3 251]

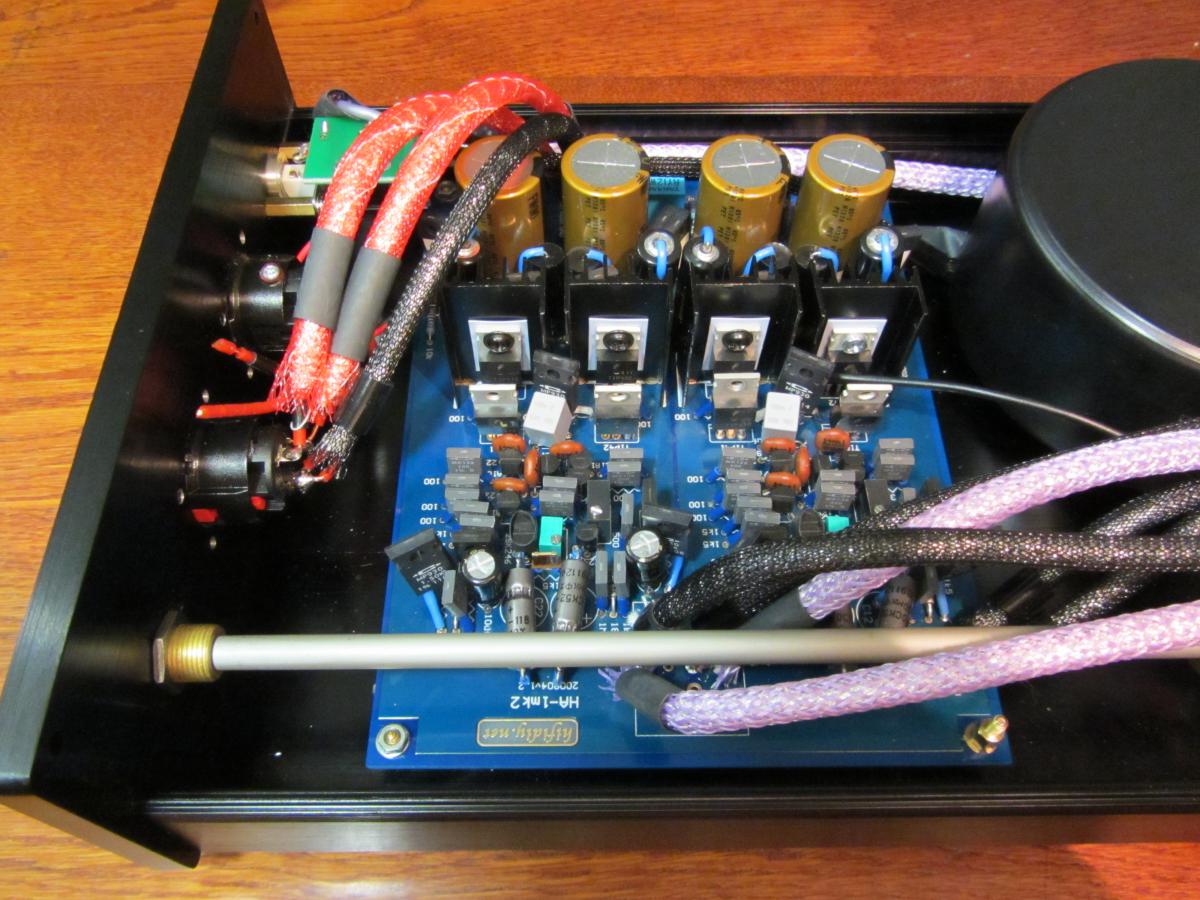

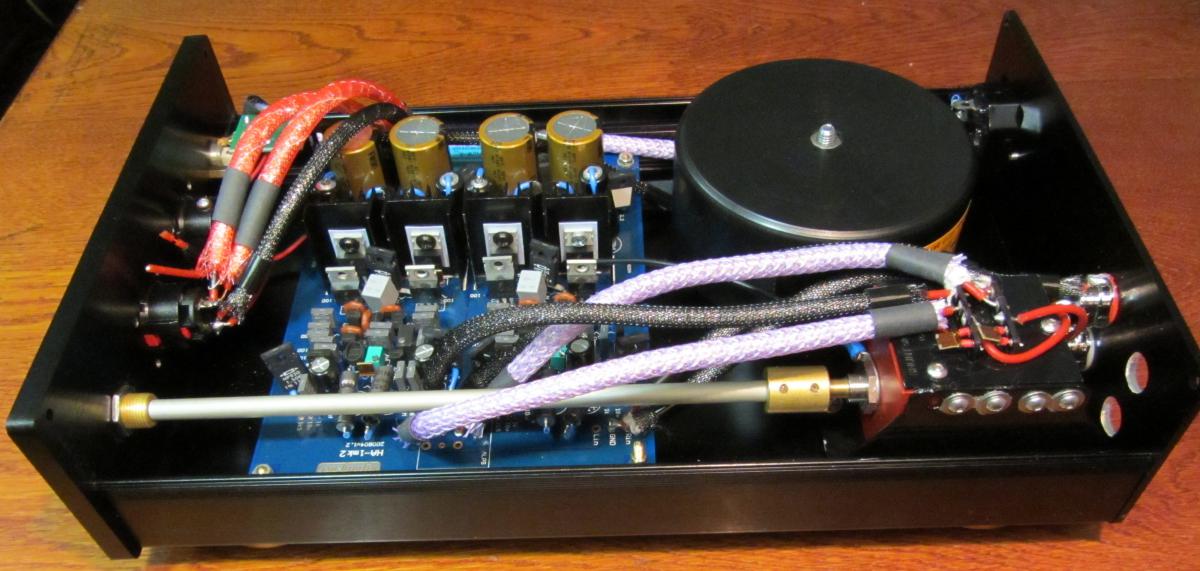

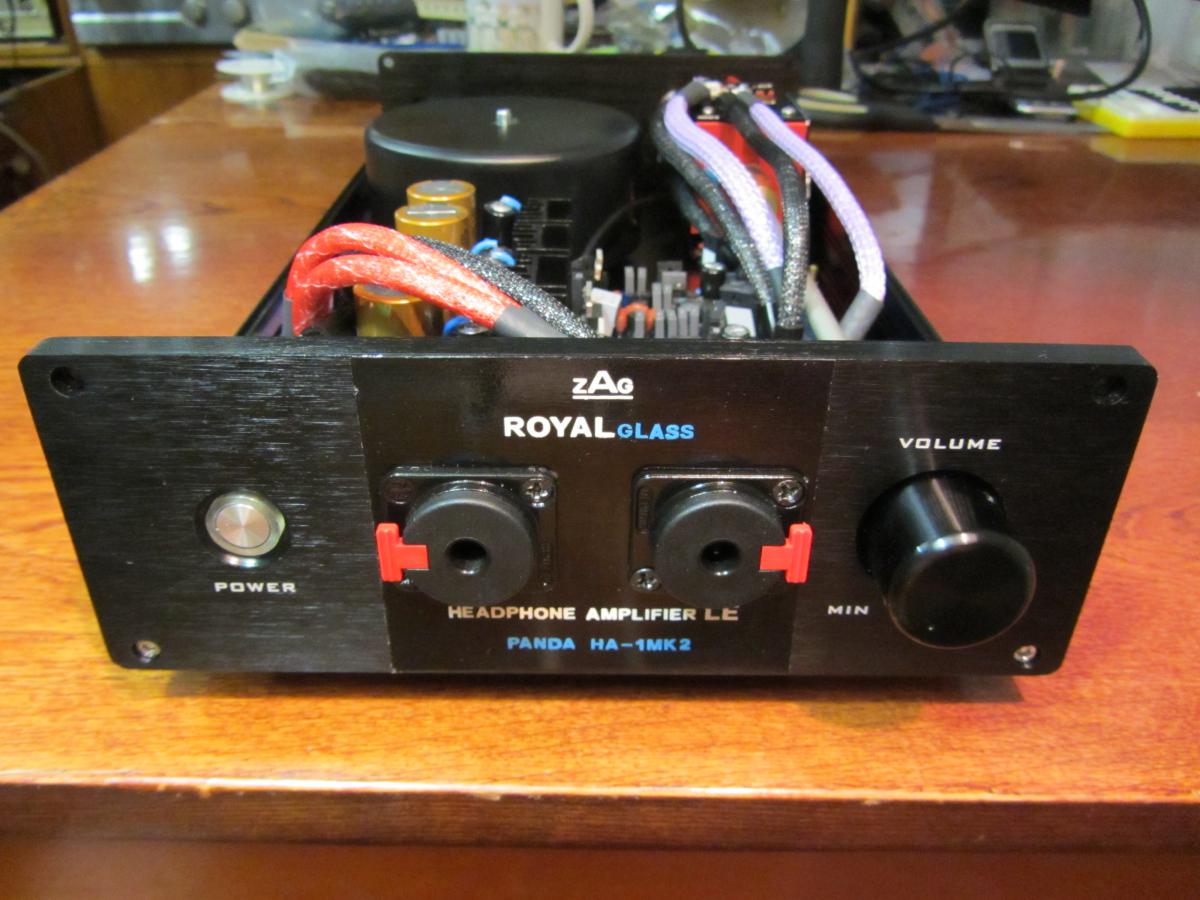

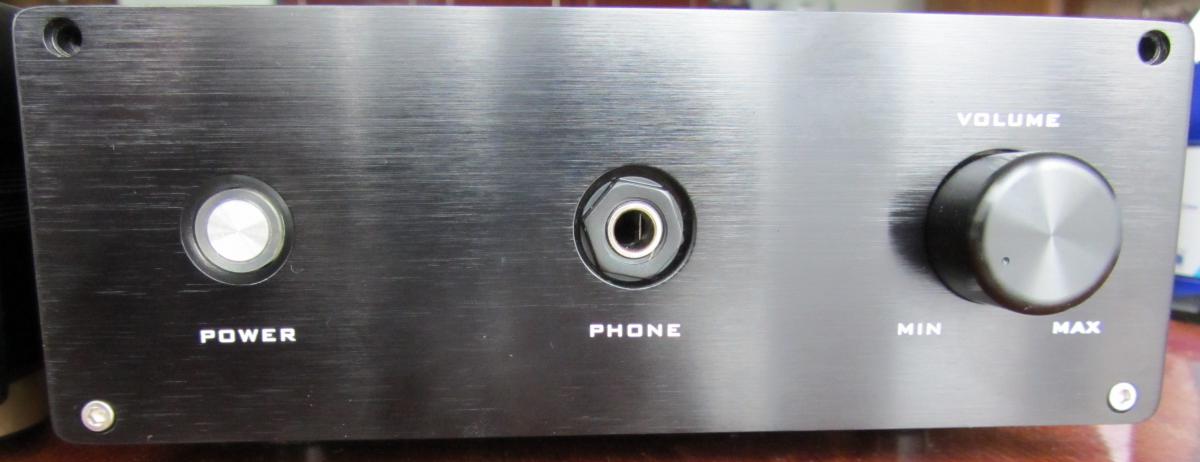

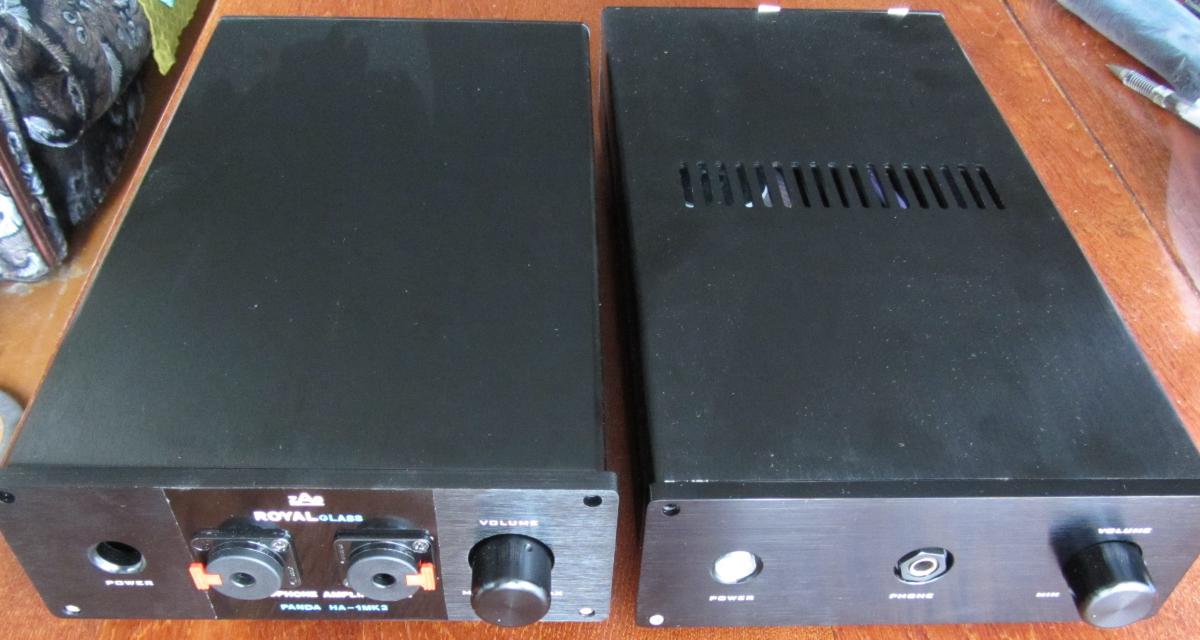

Практически закончил одну сборку усилителя, осталась кое-какая мелочёвка, жду ещё одну посылку. Включил для проверки звучания, хотелось оценить потенциометр Khozmo, пока сразу не могу определить его различия с DACTом, надо ещё слушать, но что сразу бросилось, так это ещё прибавка баса, но это может быть не только из-за смены потенциометра, но и от полностью моножильной разводки.

[8street 393]

, выходные провода на наушники можно было не экранировать. Все равно кабель наушников, как правило, не экранирован.

Входные провода от регулятора должны быть как можно короче. Вот провода от задней панели к регулятору - особо не критичны. Но походу тут не сделаешь по другому.

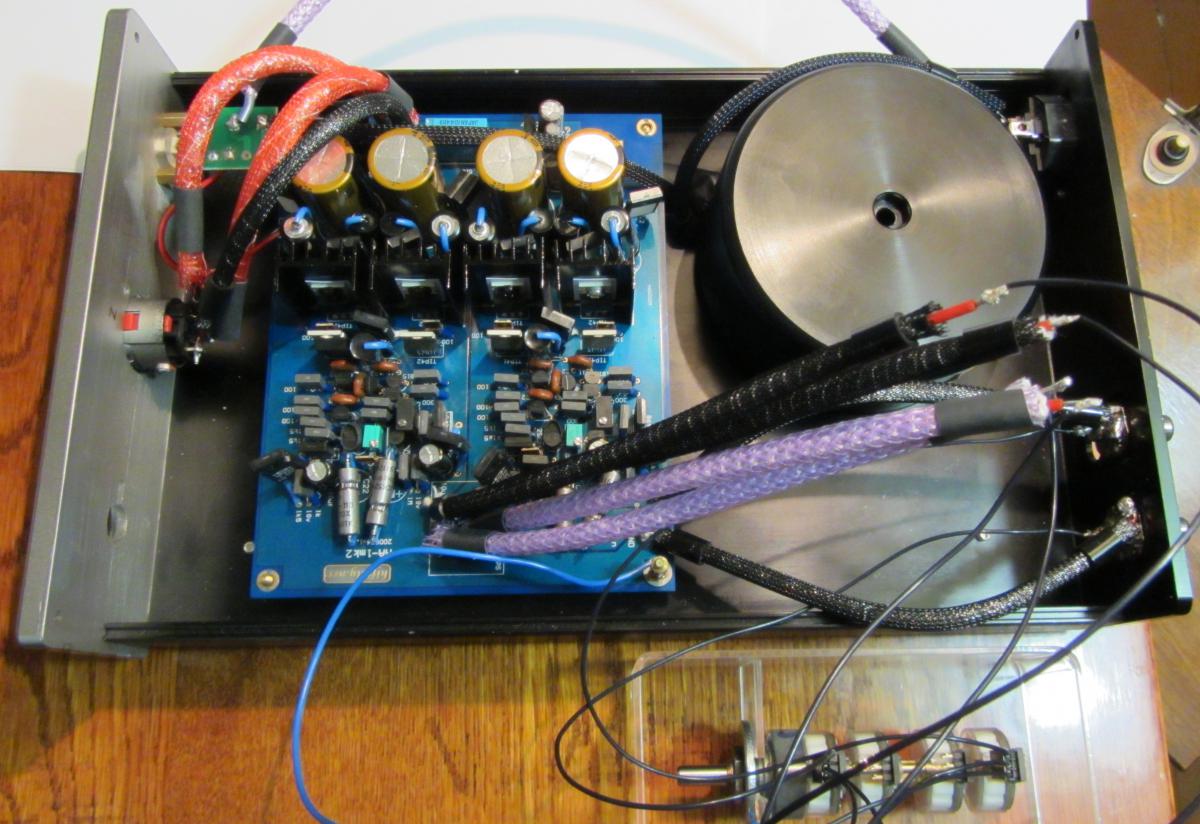

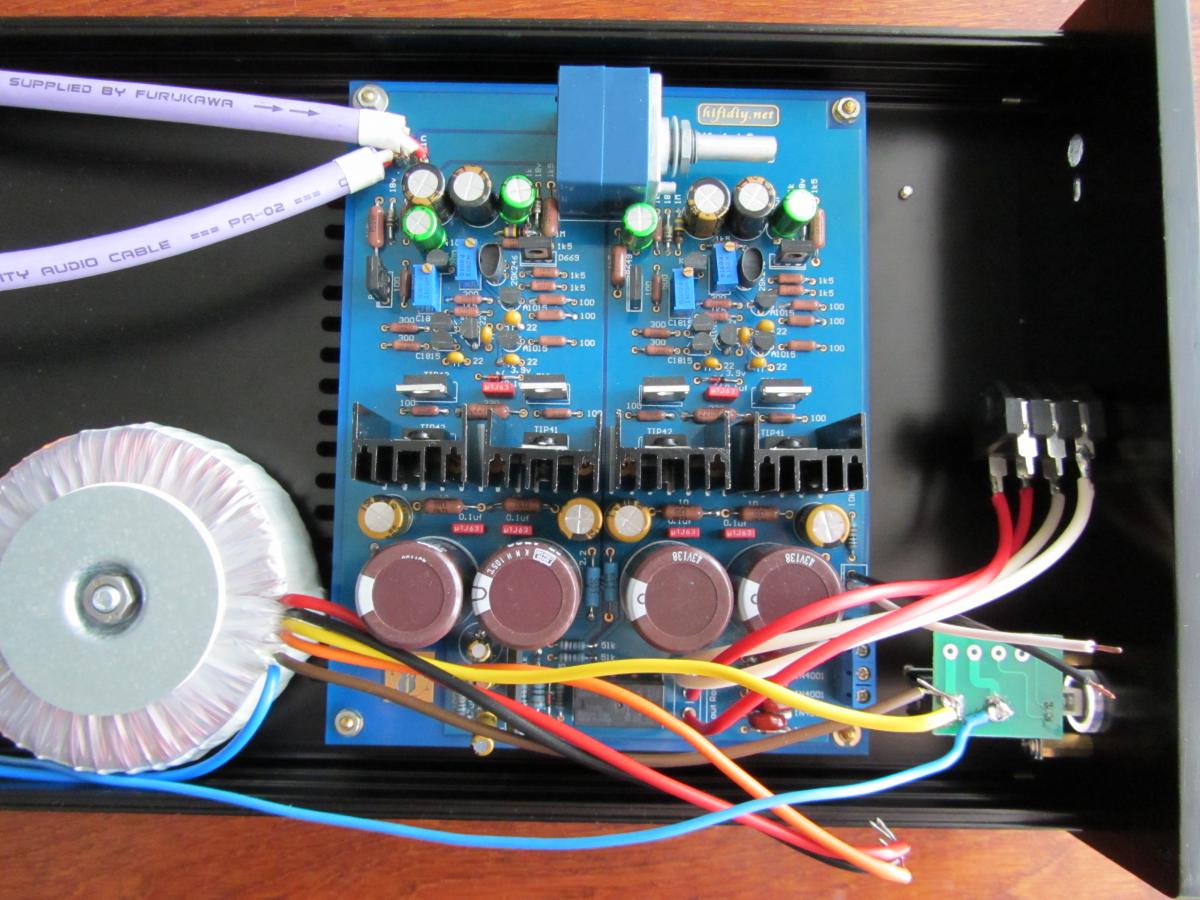

Трансформатор, как это ни парадоксально звучит, можно было бы разместить около передней панели, тогда почти избавимся от наводок на регулятор и входные цепи. Например как это сделано здесь:

[zAg 3 251]

, выходные провода на наушники можно было не экранировать. Все равно кабель наушников, как правило, не экранирован.



Входные провода от регулятора должны быть как можно короче. Вот провода от задней панели к регулятору - особо не критичны. Но походу тут не сделаешь по другому.



Трансформатор, как это ни парадоксально звучит, можно было бы разместить около передней панели, тогда почти избавимся от наводок на регулятор и входные цепи. Например как это сделано здесь:

1. Экранировал из-за того, что рядом проходят питающие цепи, разводка платы мне особо нравиться, силовые и выходные провода проходят рядом.



2. Входные и так короткие (сразу от входных разъёмов), длинные это выходные от потенциометра и земля.



3. Как выше написали (заметили) по другому никак не расположишь. Я хотел транс в другое место, но тогда надо больше корпус, а я хотел укомплектовать всё в как можно меньше по габаритам, вписался впритык (даже по высоте). Транс экранированный, хоть какая защита, но на слух пока не ощутил наводок, буду дальше слушать, там будет виднее.

[lomonosoff 15]

Я тоже над своей чуток поработал,тем более что больших емкостей с питании не было совсем и я установил свои.

[zAg 3 251]

Я тоже над своей чуток поработал,тем более что больших емкостей с питании не было совсем и я установил свои.

Смотрю в этой разновидности Aune Panda стоит пара конденсаторов VISHAY-RODERSTEIN MKP-1837 (если, правда настоящие), я такие поставил в последний момент сборки. Что-то изменилось, после установки конденсаторов?

[lomonosoff 15]

zag18 Помимо конденсаторов в питании,которых нехватало,я и здесь всё поменял,панасоник на эльну,а виму на вишай которую вы заприметили,хорошо от цапчика остались.По изменениям трудно сразу сказать,я стоковый мало слушал,сразу полез за паяльником и кондюками)).Но звук чутка облагородился,понасыщеннее стал что-ли,тональных изменений не заметил.

Изменено 26 июля, 2014 пользователем lomonosoff
