,Можно сделать фото этого приславутого кабеля питания,что там за зверь А то нашёл вариантик- http://item.taobao.com/item.htm?spm=a230r.1.14.257.kEAkEF&id=27494764179&ns=1#detail

[Бергамот 9 917 4 Тракты]

@lomonosoff,

Точно такой же как и по ссылке. Тютелька в тютельку похожий.

[lomonosoff 15]

,Блин....это я самый доступный привёл в пример,остальное как минимум в пол цены AMPa.

Изменено 28 мая, 2014 пользователем lomonosoff

[Бергамот 9 917 4 Тракты]

Чет я тогда не пойму, что от меня то нужно?)) Кабель у меня в усе такой же как и по ссылке выше. Заг вот уже лучший вариант нашел. Но я пока ни у кого ничего не заказывал.



[MS audio laboratory 179]

А можно, наверное, и на том сайте, где я дал ссылку на Neutrik 5 PIN DIN / MIDI CONNECTOR, попробовать заказать эти коннекторы.

Думаю DIN-5 pin - это ровно то, что устанавливалось на советской аппаратуре с обозначением СГ-5 (СШ-5), ОНЦ-ВГ.

http://radio-sale.ru/audio-video/razemy-shtekera-perehodniki/razemy-audio-video/ssh-5.html

http://radio-sale.ru/audio-video/shnury-soedinitelnye-audio-video/ssh-5-ssh-5.html

Распайка используется видимо какая-то иная, если через этот разъем подается питание.

[zAg 3 251]

А можно, наверное, и на том сайте, где я дал ссылку на Neutrik 5 PIN DIN / MIDI CONNECTOR, попробовать заказать эти коннекторы.

Думаю DIN-5 pin - это ровно то, что устанавливалось на советской аппаратуре с обозначением СГ-5 (СШ-5), ОНЦ-ВГ.

http://radio-sale.ru...ideo/ssh-5.html

http://radio-sale.ru...sh-5-ssh-5.html

Распайка используется видимо какая-то иная, если через этот разъем подается питание.

Да, это оно и есть, совершенно верно. Просто DIN Midi это оригинальное название, а наши как "всегда" спёрли и дали своё название разъёму. Сейчас данный вид соединения редко используется, вот наверное Китайцы (им всё можно) и решили его использовать для соединения блока питания с усилителем, скорей всего задействовали 4-е из 5-и контактов. Если такой кабель делать самостоятельно для данного усилителя, лучше для надёжности прозвонить контакты (убедиться, какие задействованы).

[MS audio laboratory 179]

, DIN используется и по сей день, чаще всего в профессиональной технике, для соединения MIDI-инструментов. Китайцы "приспособили" удобный для них разъем для своих целей.



Прозванивать кабель обязательно нужно, т.к. там может быть задействовано 3, 4 или 5 пинов исходя из двуполярного источника питания. Хотя универсальная распайка 1-1, 2-2 (экран, общий провод), 3-3, 4-4, 5-5 должна подойти в любом случае.

[GigArt 1 436 7 Тракты]

, кстати, каков запас громкости?

[Бергамот 9 917 4 Тракты]

@GigArt,

Парадокс, но для меня довольно громко на 10,30-11 часах как для Т1, так и для HD800 .



@MS audio laboratory, значит самому не менять кабель, если в пайке кхм..... нуб? Просто хотел готовый купить.

Изменено 28 мая, 2014 пользователем Gold

[GigArt 1 436 7 Тракты]

, это хорошо. Тем более, у меня низкоомные ТН600. Но запас не помешает - кинцо посмотреть, например.

[zAg 3 251]

@GigArt,

Парадокс, но для меня довольно громко на 10,30-11 часов как для Т1, так и для HD800 .

Мощи там хватает, я это ещё в самом начале говорил, когда первый раз этот усилитель послушал. На максимум вряд ли выкрутить, оглохнуть можно.



Если хотите сделать этот кабель, то можете взять его с собой в Аллкабелс, там прозвонят и спаяют так же, или готовый подбирут (если все пять пинов задействованы, то точно не прогадаете). Или попросите знакомого, кто умеет паять, самодельный можно гораздо лучше сделать, чем взять готовый (т.к. ассортимент их не велик в магазинах).

[Бергамот 9 917 4 Тракты]

Да вот в том то и дело. И звучит хорошо и мощности хватает с запасом, но почему то заочно обо-н сообществом при его обнародовании с фото.



,я так и сделаю.

[GigArt 1 436 7 Тракты]

Где-то мелькала мысль, что Панда - клон какого-то дорогущего усилителя от Audio-Technica.

[Бергамот 9 917 4 Тракты]

Ну да, своего рода клон Аудиотехники. Толи второй, или пятой модели.

[zAg 3 251]

Где-то мелькала мысль, что Панда - клон какого-то дорогущего усилителя от Audio-Technica.

Схематически, но на другой элементной базе (ранее об этом писали в этой теме), моделей НА-2002 и НА-5005.

[MTB-Rider 45 3 Тракты]

что-то я смотрю панда и подобные ей годные вещи выпиливаются из продаж с ипая и алика одна за другой...к чему бы это?

[MS audio laboratory 179]

MS audio laboratory, значит самому не менять кабель, если в пайке кхм..... нуб? Просто хотел готовый купить.

Если нет навыков пайки, то не стоит. Готовый может подойдет, а может и нет, т.к. неизвестно какие контакты использованы на разъеме и как распаян готовый кабель. Поэтому прозванивать готовый кабель перед подключением обязательно нужно для сравнения распайки с комплектным чтобы избежать неожиданностей.

[187 2]

мне тороид намотанный на заказ, стоил 700р.

чем хороши талема?

Изменено 31 мая, 2014 пользователем 187

[zAg 3 251]

мне тороид намотанный на заказ, стоил 700р.

чем хороши талема?

Повсеместно используемый трансформатор, ставят Violectric и пр., ничего плохого сказать немогу, полностью устраивает, и стоит недорого.

[zAg 3 251]

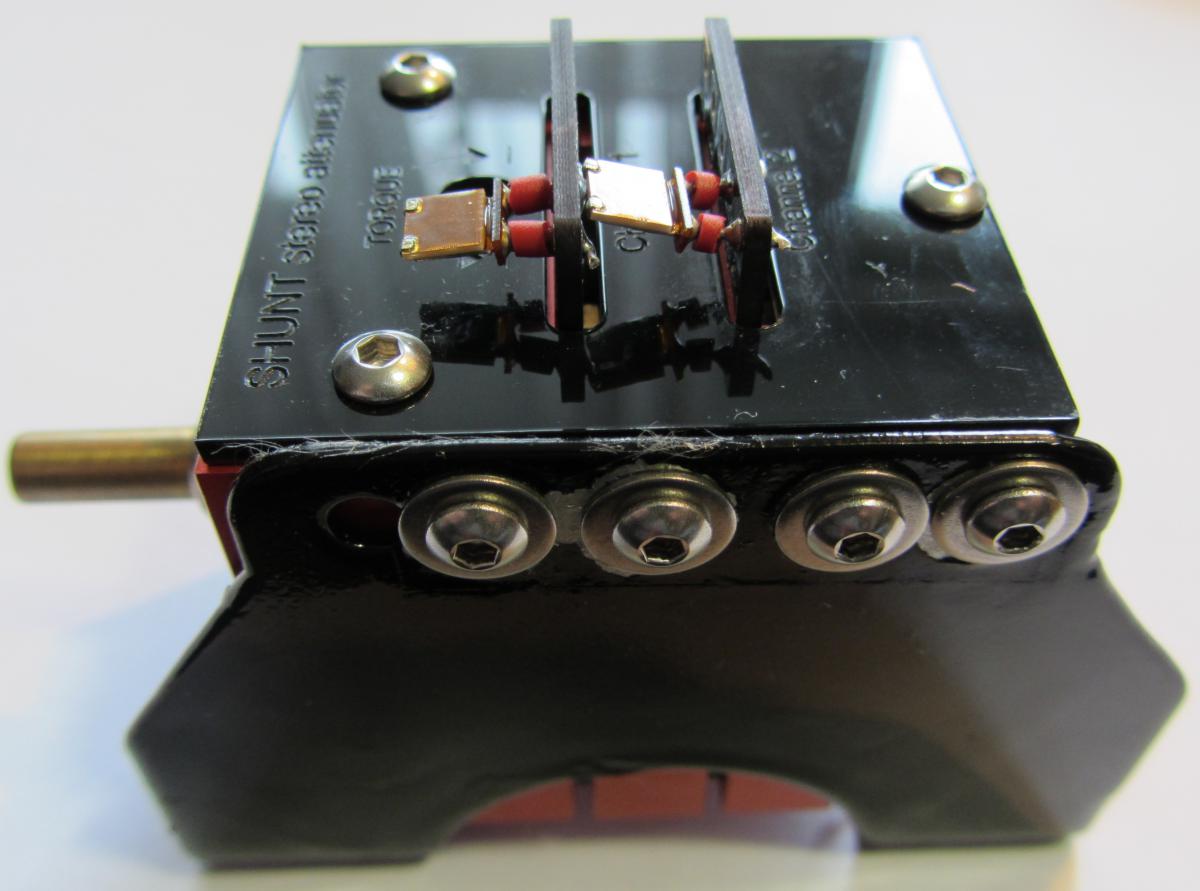

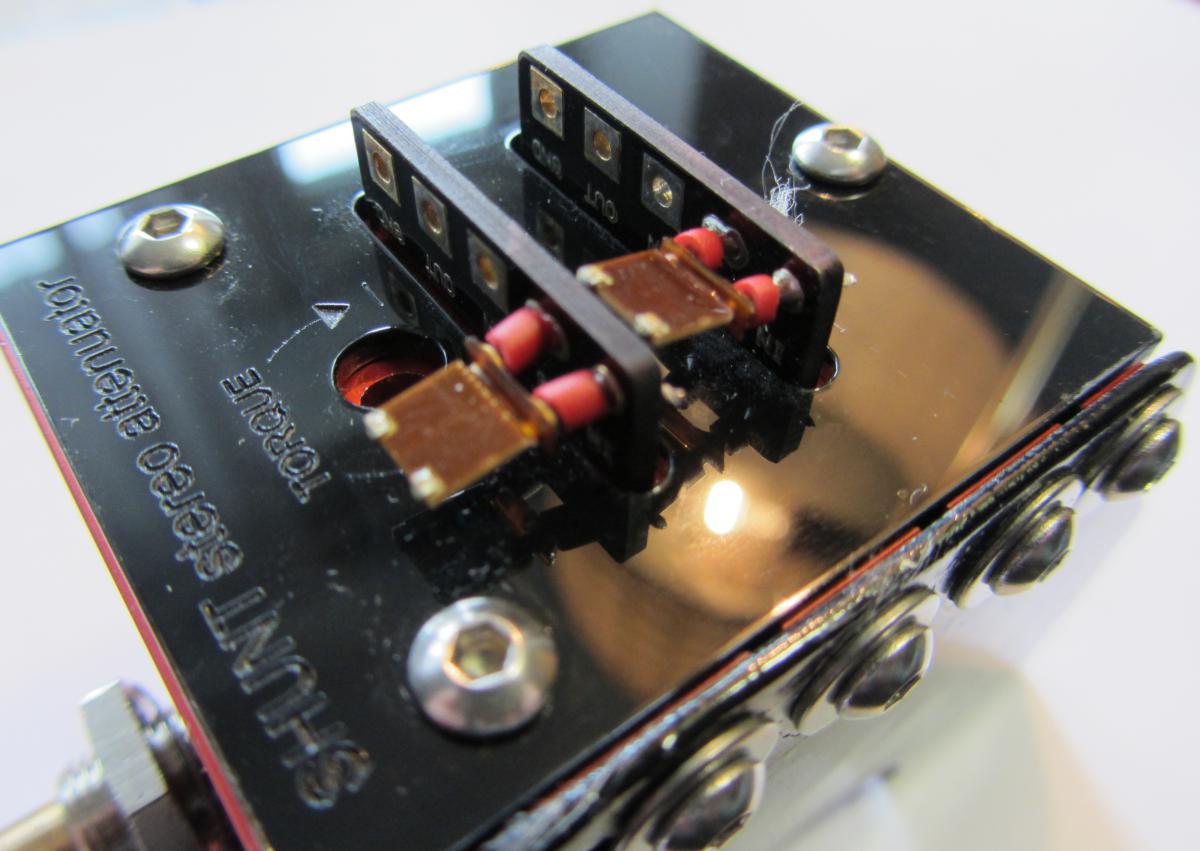

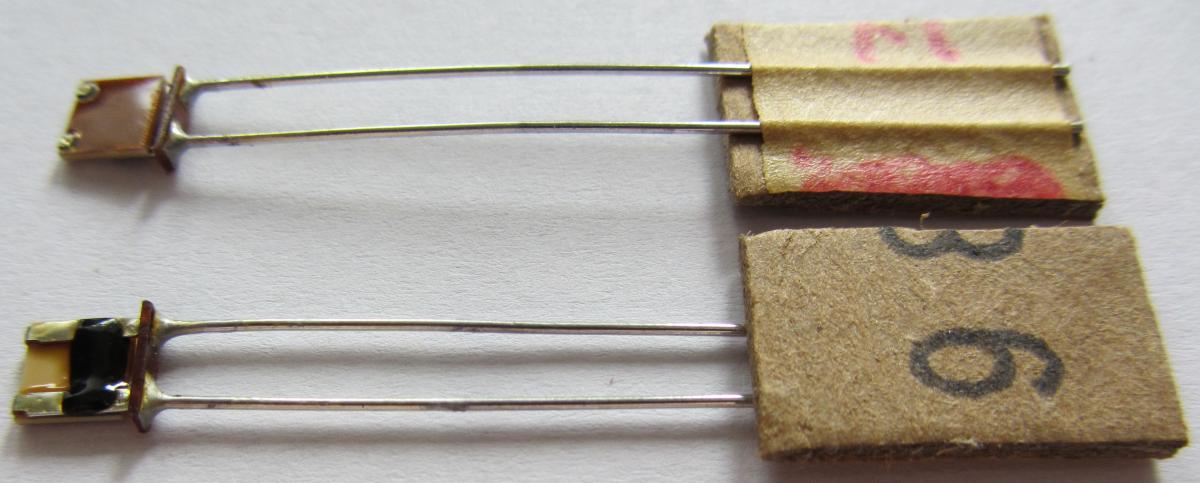

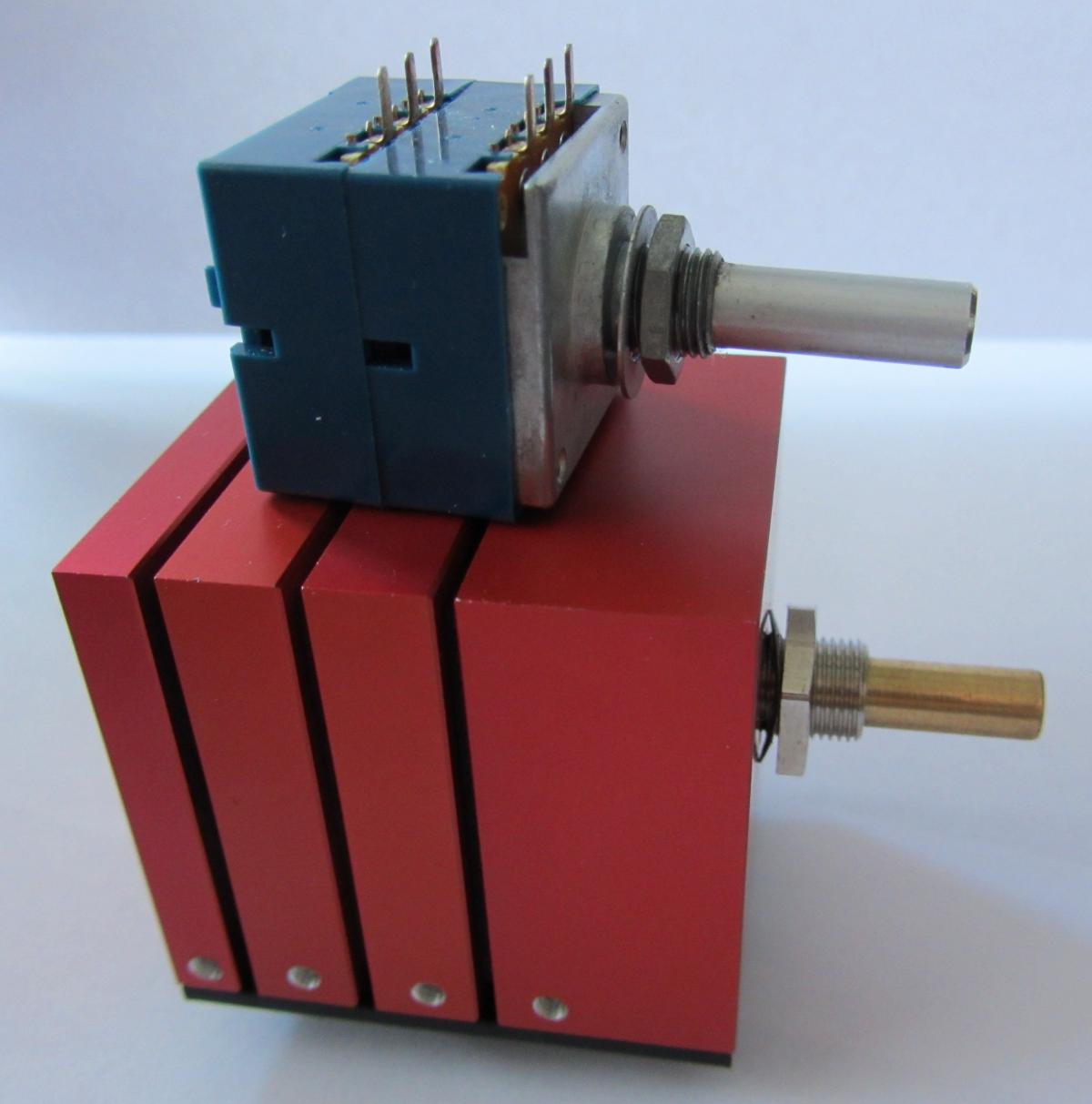

Ну вот заказаны недостающие компоненты для окончательной сборки версии Panda RoyalGlass. Корпус выслали, коннекторы в пути, ещё кое-какая мелочёвка, осталось дождаться и собрать всё. И уже потом оценить новый потенциометр приготовленный для этого усилителя, который уже подготовлен и заправлен резисторами Vishay Z-Foil. Ну и потом сравнение с базовой версией усилителя, их общие сходства, и различия на звуке.

[zAg 3 251]

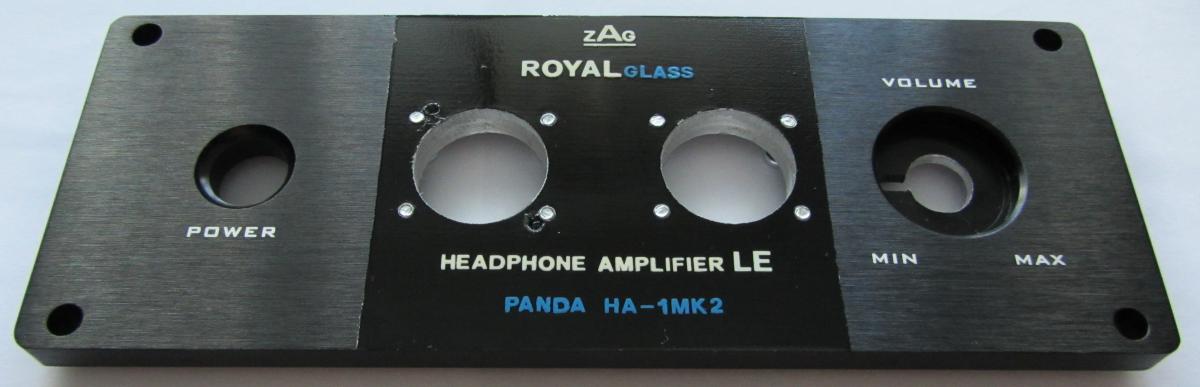

На неделе должны придти последние, недостающие компоненты, для окончательной сборки версии ROYALglass (корпус, сетевой разъём с родиевым покрытием контактов, коннекторы RCA Cardas тоже с родиевым покрытием), и можно будет собирать (всё остальное готово), а заодно и оценить качество потенциометра Khozmo (на Vishay Z-Foil VAR (Vishay Audio Resistor)). Сейчас подготовил лицевую панель усилителя (не мастер, как получилось, но мне нравиться). Сейчас продолжаю слушать всю музыку на макете этого усилителя, но пока через потенциометр DACT, весь "музыкальный" сигнал в усилителе проходит только, через резисторы Vishay Z-Foil VAR и Caddock MP-930, и звук в итоге, просто замечательный. В данный момент слушаю Muse - The 2nd Law (2012) Japan Ltd CD на HD650 с моим моножильным кабелем, пока оторваться не могу от прослушивания. Придёт посылка, заодно цифровой выход своего проигрывателя CD пересажу на резисторы Vishay Z-Foil VAR, ну и надо доделывать сборку Beta22 на подобной компоновке (работа тоже идёт).

[Артём Власов 6 2 Тракты]

Надписи сами наносили?

[zAg 3 251]

Надписи сами наносили?

Те что по центру под лаком.

[dimy 96]

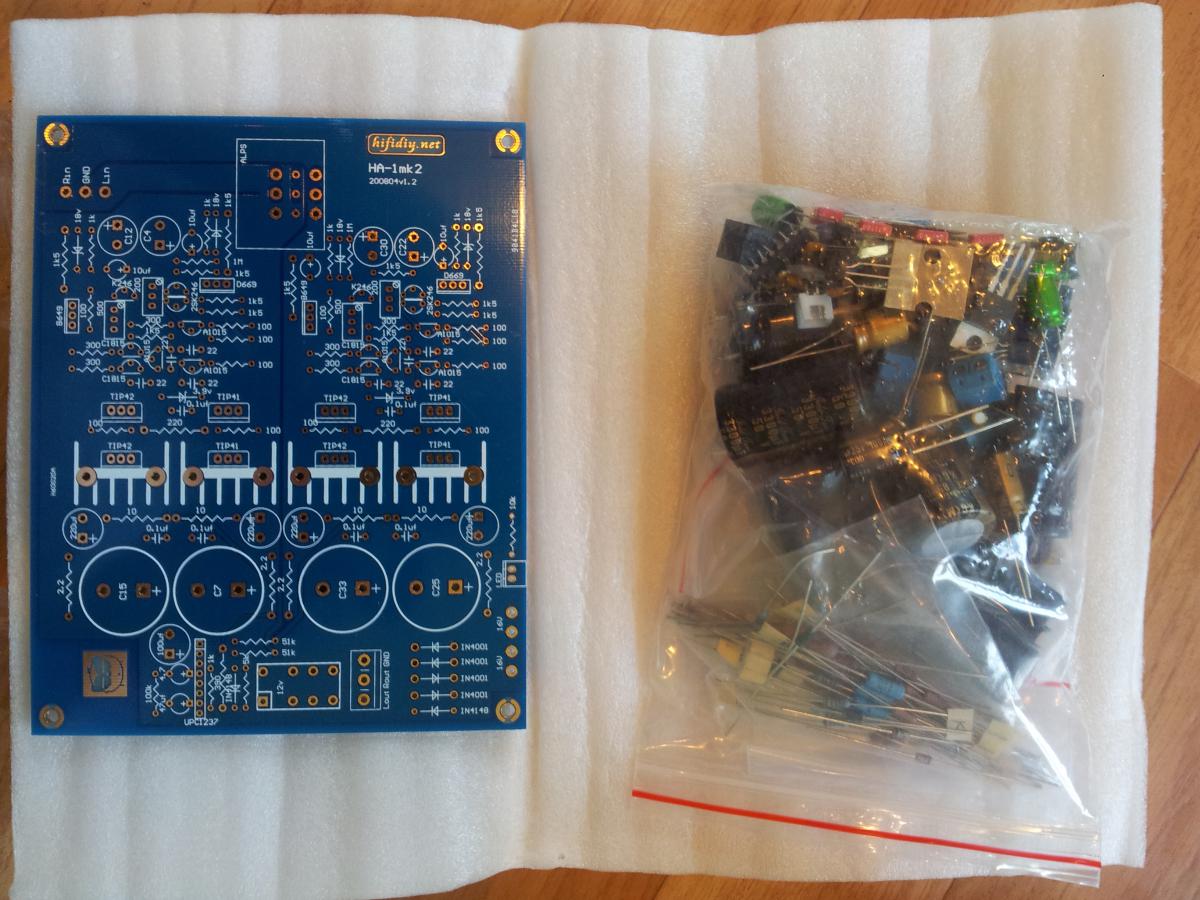

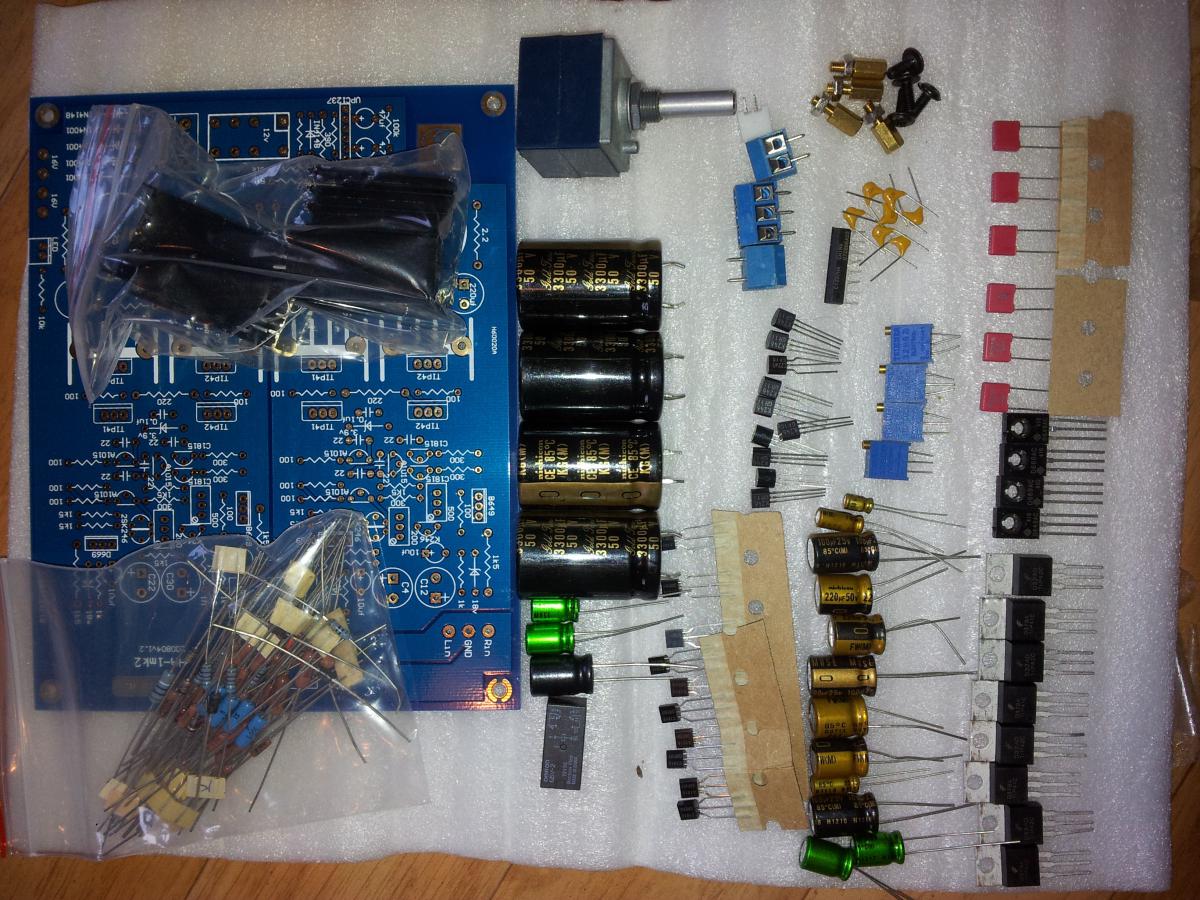

Вот и мой Panda AMP KIT приехал с aliexpress

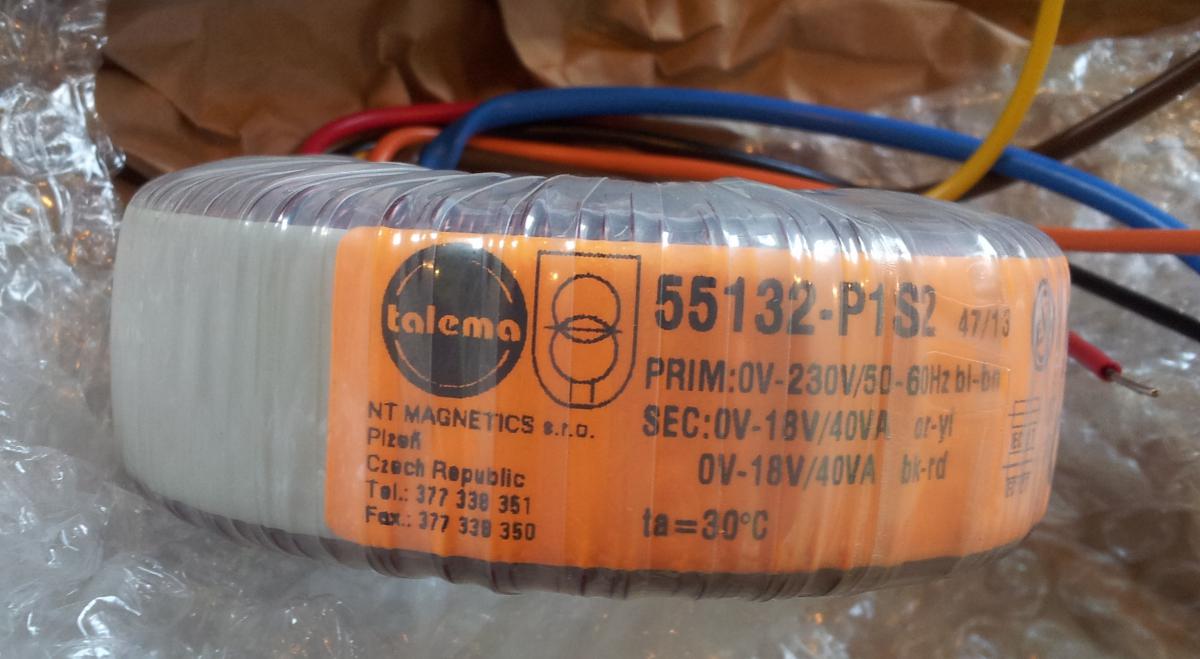

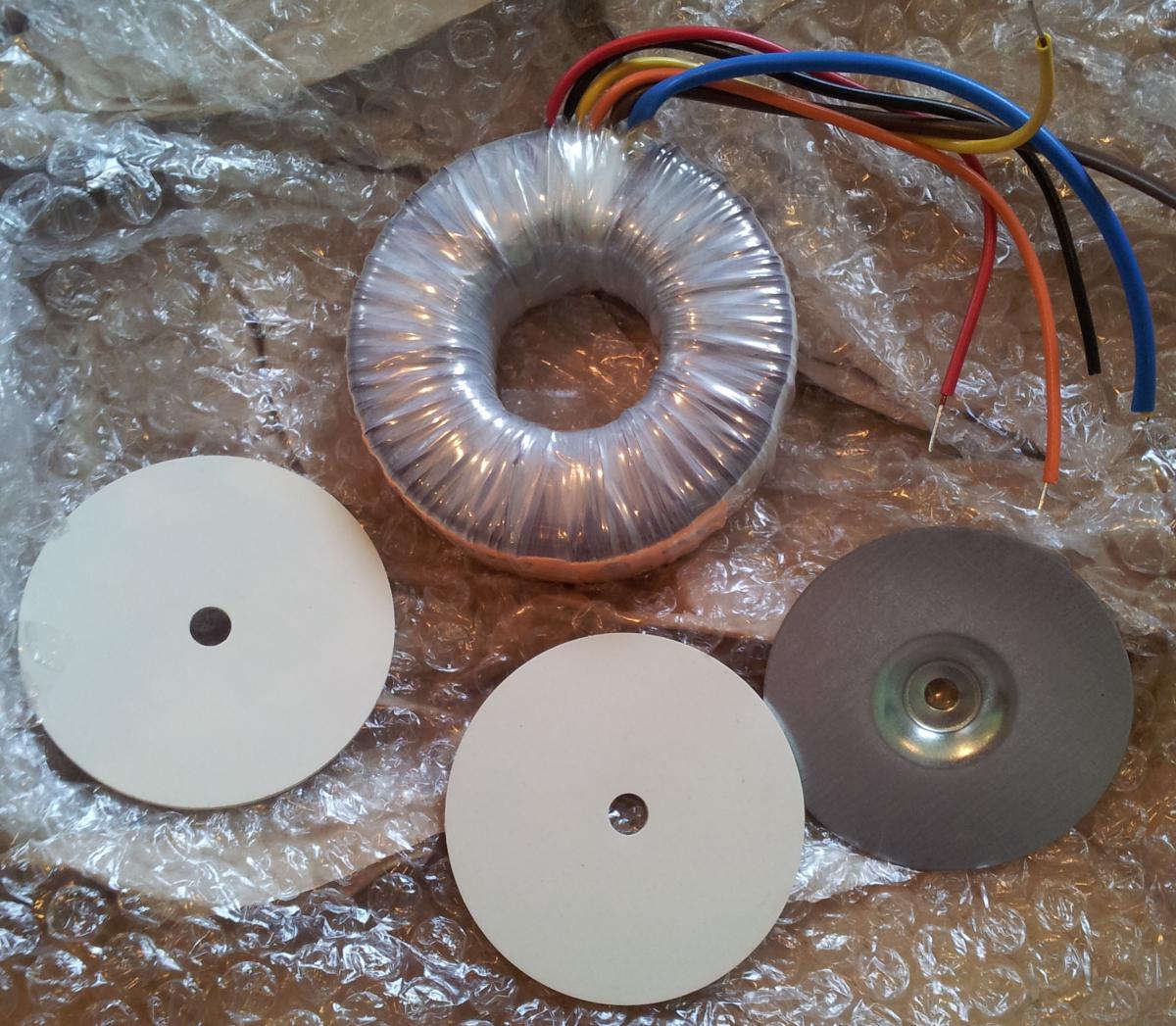

Трансформатор TALEMA 55132-P1S2 80VA 230V 2x18V 2,222A заказывал в промэлектронике, приехал на много раньше. Упаковка трансформатора очень порадовала - 100% антивандальная, как раз для нашей почты.



Выходные транзисторы в наборе TIP41/42C производства fairchild. Для подбора купил по десятку и тех и других (тоже fairchild). Мультиметром замер не получается (может батарейка дохлая, заменить надо или по любому надо схему городить? Кто как замерял?).

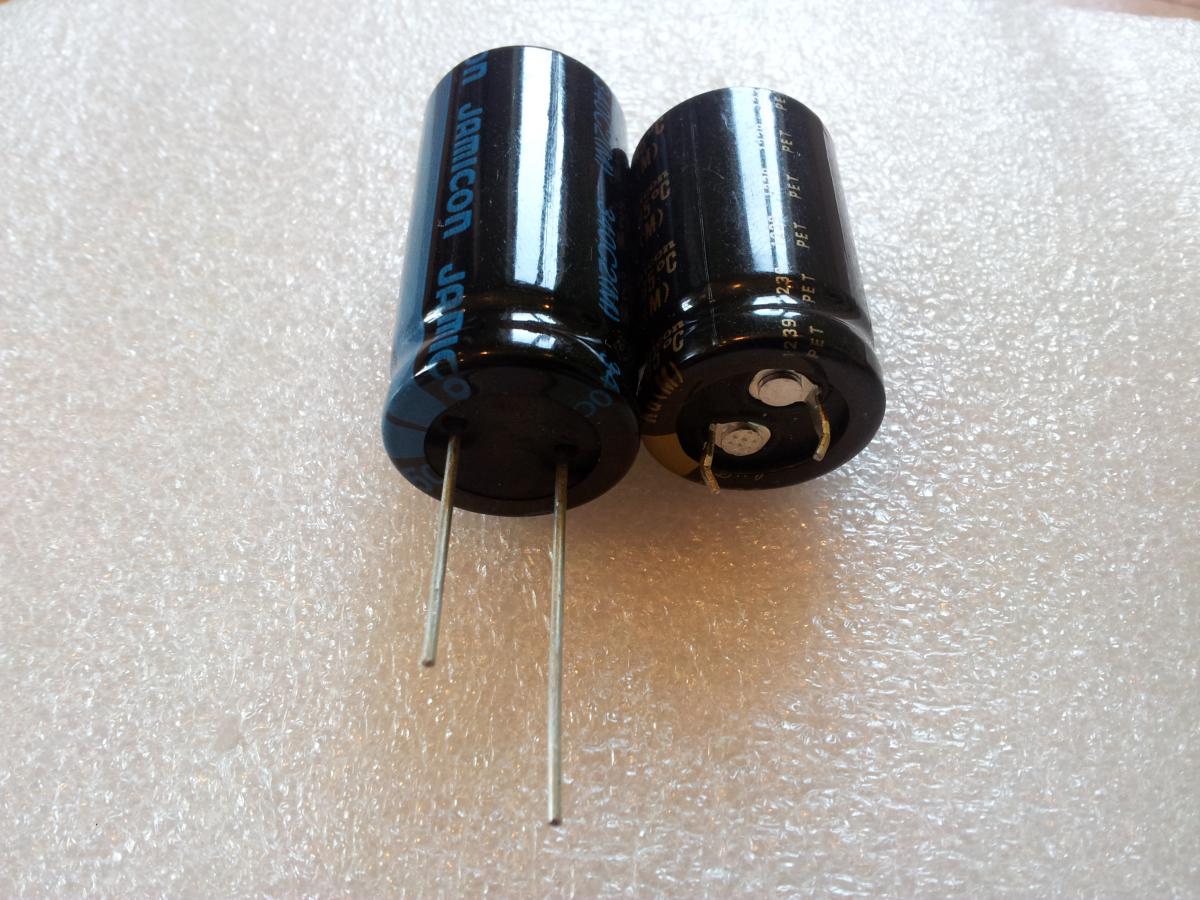

Конденсаторы в фильтре питания NICHICON 3300мкФ. Купил на замену jamicon 4700мкФ, 50В, 105С. Смущают гибкие выводы у jamicon - явно меньшего сечения чем у NICHICON:

Стоит обращать на это внимание?

Резисторы R9, R23, R41, R52 в комплекте не соответствуют схеме - 3,0Ом вместо 2,2 по схеме. Стоит искать и ставить родные 2,2Ома?

[Helium 551]

Мультиметром замер не получается (может батарейка дохлая, заменить надо или по любому надо схему городить? Кто как замерял?).

Схема, конечно, нужна в зависимости от типа.



Конденсаторы в фильтре питания NICHICON 3300мкФ. Купил на замену jamicon 4700мкФ, 50В, 105С. Смущают гибкие выводы у jamicon - явно меньшего сечения чем у NICHICON:

Ну дык у Nichicon тип выводов Snap-in, Jamicon - Radial through hole. Просто разные выводы.

Для информации - Nichicon лучше производитель, чем Jamicon.
