Схемотехника усилителей для наушников.

[Максим_В. 81]

Я знаю, что в железе ниже 0,0001 практически нереально получить .

[Максим_В. 81]

Есть один вопрос,который обычно игнорируют. Есть смысл использовать защиту от дурака,точнее от КЗ в серьёзных телефонниках? Думается мелочь, резисторы спасут,но при наличии защиты от этих резаков можно избавится. Стоит овчина выделки или нет? Конструктивно всего 4 копеечных детали : два диода и два резистора .

[Jaster 634 5 Тракты]

Максим_В.

Почему бы и нет, если звук не портят..

[Максим_В. 81]

то что дополнительные резисторы в нагрузке на басы влияют это факт ,плата за защиту от дурака. . Смущает,что никто не вводит защиту от перегрузок .

[Jaster 634 5 Тракты]

Максим_В.

Потому наверное и не вводят.. что влияет на звук..

[Максим_В. 81]

Максим_В.

Потому наверное и не вводят.. что влияет на звук..

Да наоборот вводят ,везде последовательно с телефонами стоят резисторы.везде, даже безосниках,где они и нафиг не упирались.

[Jaster 634 5 Тракты]

Максим_В.

Кто вводит то? Я чета не встречал особо.. может речь идет о промышленных изделиях? Так они страхуются..

[Максим_В. 81]

Максим_В.

Кто вводит то? Я чета не встречал особо.. может речь идет о промышленных изделиях? Так они страхуются..

Bоо. Один резистор дешеле защиты. .Это мы можем и усилки без защиты от постоянки слушать и менять на горячую,во время прослушки акустический кабель в том усе,где нет защиты от перегрузки.Не думая при этом о последствиях.А им низя.

[alsh0907 0]

Максим_В., покажите свой вариант, как вы хотите реализовать защиту от перегрузок.

[Максим_В. 81]

Максим_В., покажите свой вариант, как вы хотите реализовать защиту от перегрузок.

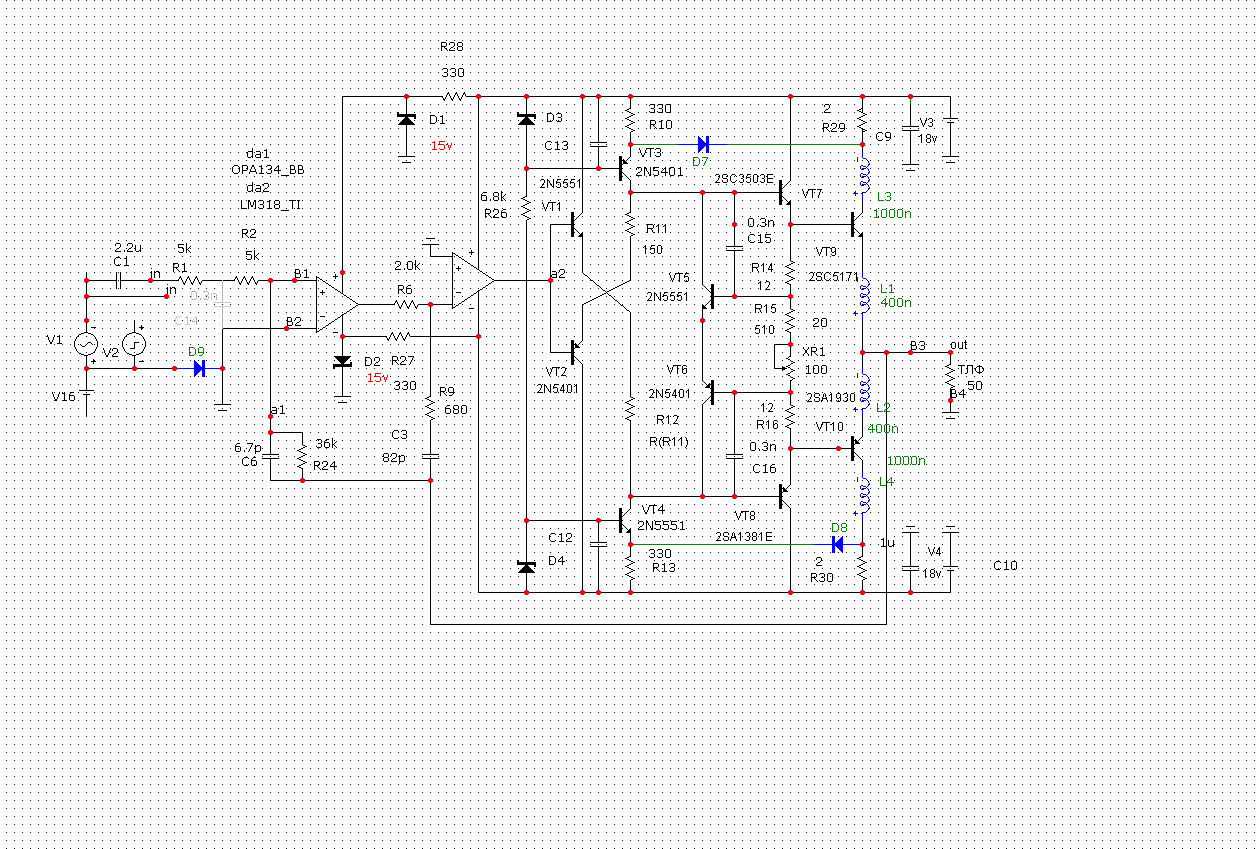

Так. На индуктиности не смотри,это иммитация выводов транзисторов и проводов питания.Диод на входе игнорируй.

[LabAT 57]

Смущает,что никто не вводит защиту от перегрузок .

Потому что незачем. При питании +/-15V и трансформаторе мощностью 30ВА, максимальный ток на вторичной обмотке будет равен 1А, через каждый транзистор в плече будет течь всего 1А, а выходные транзисторы даже средней мощности, такие как BD139-BD140 работают при токе до 3А, более мощные транзисторы тем более спокойно выдержат КЗ на выходе усилителя. Раньше перегорит предохранитель.

Совсем другое дело, это то, что будет потом. Если вдруг предохранитель не перегорит, а какой-либо транзистор все-таки сгорит (это может произойти в силу необъяснимых причин, с защитой или без), то через нагрузку потечет значительный ток, и наушники сгорят непременно.

[alsh0907 0]

Совсем другое дело, это то, что будет потом. Если вдруг предохранитель не перегорит, а какой-либо транзистор все-таки сгорит (это может произойти в силу необъяснимых причин, с защитой или без), то через нагрузку потечет значительный ток, и наушники сгорят непременно.

Именно по этой насчет этого я несколько дней назад общался с Максимом, предложил свой вариант двухступенчатой защиты от постоянки на выходе, при малой постоянке защита работает с выдержкой времени, а при появлении напряжения на выходе более 90 процентов от напряжения питания - срабатывает мгновенно. Сейчас развожу плату в СМД исполнении, как доделаю - опробую и отпишусь обязательно .

[Максим_В. 81]

Защита от постоянки это аксиома.

[alsh0907 0]

Только далеко не все производители её придерживаются.

[vel11 258]

Есть готовое решение http://www.amb.org/audio/epsilon12/index_v1.html

[LabAT 57]

Максим_В.

Интермодуляция может проявляться самым неожиданным образом, так что для частоты 20кГц оценить искажения в рамках до 200кГц недостаточно. Программа «Micro-Cap» способна оценить интермодуляцию и коэффициент гармоник в 500 раз более широкой полосе. Другими словами надо просматривать полосу до 20ГГц не менее и появятся удивительные вещи, о которых можно даже не догадываться.

Вот пример:

Совсем другое дело, когда интермодуляция не растет до бесконечных частот. Например, вот так:

График интермодуляции совершенно линеен на всех частотах, с ростом частоты искажения не растут. Интересно, что в этом случае уровни THD практически равны IMD.

Вот что делает спектр.

[StaS 16 3 Тракты]

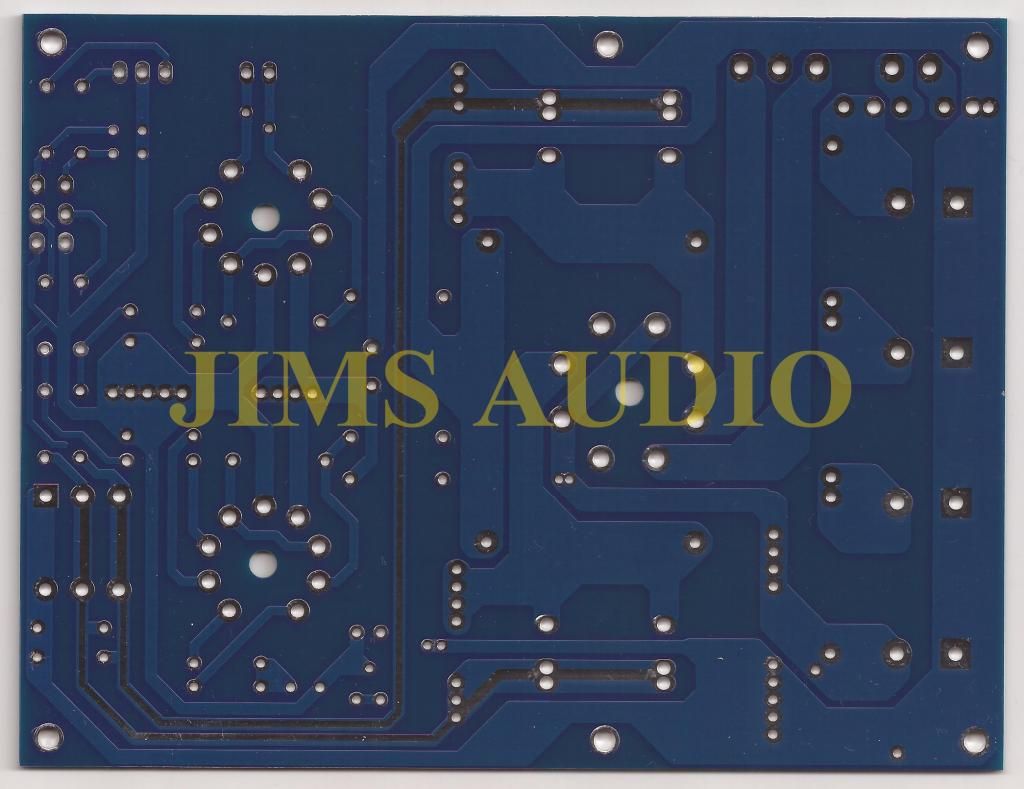

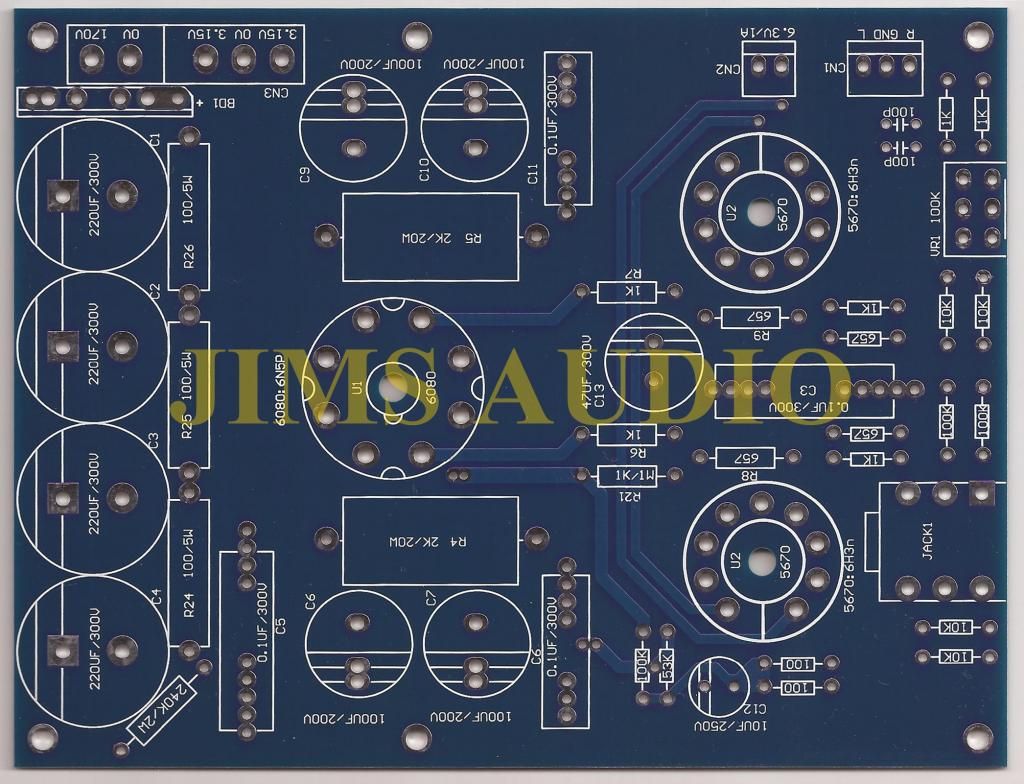

Зима наступила, время когда обостряется желание попаять в надежде что в руках чайника что то сносное может получится. В этот раз хочется спаять на лампах ОТЛ, наткнулся на интересную плату которая несколько облегчит весь процесс, но возникают как всегда вопросы. Первый вопрос - по выбору транса, плата разведена так что для накала лампы 6AS7 нужна отдельная вторичка с напряжением 3,15 - 0 - 3,15 вольт. Для двух 5670 идёт отдельно 6,3 .

Весь вопрос в том что я толком так и не нашёл транс с нужным напряжением.

Может кто подсказать где искать ? Или как иначе можно поступить?



[victorvvo 511]

У накала 6AS7 средний вывод соединен с общим, очевидно, это сделано для "заземления" помех, проникающих по накальным цепям. Можно применить обычную накальную обмотку 6.3V (не менее 3A), подключив ее на крайние контакты.

Можно между крайними и центральным контактами установить два резистора номиналом 100..500 Ом, таким образом будет заземляться искусственная средняя точка.

Поскольку накальные цепи разделены, не исключено, что в этом усилителе накал входных ламп предполагается питать напряжением постоянного тока.

В принципе, при качественном трансформаторе, накалы всех ламп можно запитать переменкой и от одной обмотки.

[elaptev 14]

Stas трансформатор который ты ищешь

Item number:спам (http://www.спам.co.uk/itm/Transformer-1 ... 4abf0bcd2e )

321032801582

На печатку скинь ссылку,может тоже куплю,лень самому рисовать.

[александр шумилов 428]

У накала 6AS7 средний вывод соединен с общим, очевидно, это сделано для "заземления" помех, проникающих по накальным цепям.

В принципе, при качественном трансформаторе, накалы всех ламп можно запитать переменкой и от одной обмотки.

1.Написали как то криво,не у накала 6AS7, а у трансформатора для накала 6AS7 средний вывод заземлен. У 6AS7 просто нет такого пина.

2.Транс может быть сколь угодно качественным, вот только лампы одного типа но разных фирм,партий, годов совершенно по разному реагируют на питание накала переменкой. У одних фона может совсем не быть, а другие вибрируют на всю катушку.

[StaS 16 3 Тракты]

У накала 6AS7 средний вывод соединен с общим, очевидно, это сделано для "заземления" помех, проникающих по накальным цепям. Можно применить обычную накальную обмотку 6.3V (не менее 3A), подключив ее на крайние контакты.

Можно между крайними и центральным контактами установить два резистора номиналом 100..500 Ом, таким образом будет заземляться искусственная средняя точка.

Поскольку накальные цепи разделены, не исключено, что в этом усилителе накал входных ламп предполагается питать напряжением постоянного тока.

В принципе, при качественном трансформаторе, накалы всех ламп можно запитать переменкой и от одной обмотки.

благодарю за дельный совет, искусственная средняя точка - интересное решение.



Stas трансформатор который ты ищешь

Item number:спам (http://www.спам.co.uk/itm/Transformer-1 ... 4abf0bcd2e )

321032801582

На печатку скинь ссылку,может тоже куплю,лень самому рисовать.

Спасибо за ссылку, я его уже видел и его предлагает тот же продавец что и плату, но данный транс несовсем подходит для данного усилителя, 3,15-0-3,15 всего на 1 ампер, а нужно минимум 3 А.

Вобще я хотел нармальный аудио транс на подобии Hammond, но пока ещё не нашёл подходящий.

ссылка на плату усилителя 6as7 2x5670

[LabAT 57]

Привет, Стас.

Во-первых, ток накала этой лампы Iн=2,5А, у тебя 2-е лампы, значит транс нужен на 6,3V с током обмотки не менее 5А. Лучше подобрать отдельный трансформатор на 6,3V искать транс на 2х3,15V необязательно.

Во-вторых, схемы питания накала ламп, тоже есть разные. Можно просто подключить накал ламп к обмотке трансформатора, это самый простой способ и дает самый худший результат. Неизбежный фон будет максимальным из всех возможных вариантов питания накала. Есть другой способ, параллельно накалу включается подстроечный резистор, движок которого заземляется, такой как потенциометр, но он должен быть мощным, такие обычно бывают только проволочные, теперь их, вероятно, никто не выпускает, поэтому будет проблема достать. Смысл в нем простой, он будет балансировать мост, образованный нитью накала и обмоткой трансформатора, фон уйдет, почти. Вот почему, вероятно, рекомендуют трансформатор с 2-мя обмотками по 3,15V, их средняя точка заземляется. Но намотать точно две одинаковые обмотки практически невозможно, мост может оказаться вообще разбалансированным, поэтому с параллельным балансирующим резистором было бы лучше, конечно. Ну и самый надежный и качественный способ, питать накал постоянным током. Ток постоянный, фона нет. Самый лучший и самый сложный способ. Накал лампы нельзя питать напряжением не выше 6,3V не ниже, выше надежность лампы падает, а ниже постепенно будет отравлен катод лампы, она быстро сядет. С целью увеличения срока службы лампы, чтобы катод не травить, анодное напряжение включают уже после прогрева катода, автоматически или в ручную отдельным выключателем. Вот у Laconic LunchBox II анодное напряжение включается с задержкой, поэтому катод в какой-то мере успевает прогреться. Почему это самый сложный способ, потому что дополнительная схема и достаточно мощная, габариты и все такое. Современные электронные стабилизаторы на 6V не подходят, не укладывается их напряжение в рамки требований питания накала. Если питать такой стабилизатор от обмотки на 6,3V на выходе будет меньше 6V. Вот Ахмед и выбрал поэтому КР1158ЕН6Г, на этом типе стабилизатора падает очень маленькое напряжение, на выходе остается почти 6V, это минимум по требованиям. Можно конечно сделать на дискретных элементах, отсюда и все сложности. Так что выбирай.

http://www.ngpedia.ru/cgi-bin/findimg.e ... 4236239046

[Максим_В. 81]

По ламповикам. Почему мало используют выхлоп с общим катодом? Можно автотранформатор с тесной идуктивной связью использовать и согласовать нагрузку с выхлопом.Почему?

По остальному чуть позже дам свое мнение

[Максим_В. 81]

LabAT

Файликом поделитесь?

[LabAT 57]

Каким?
