я даже даташит нашел на эту микросхему так что питание уже понятно куда подводить.



Вот: http://pdf1.alldatasheet.com/datasheet-pdf/view/7446/NJRC/NJM4556AD.html



Но тут разброс от и до, а сколько реально ему надо вольт-ампер для здоровой работы? Может быть использовать аккумуляторы? Или может взять из его же плеера родной транс? там приличный такой был (не то что в бюджетных dvd).

[8street 393]

80000

Питание +/- 15 вольт будет самое оптимальное. Ток лучше с запасом, до одного ампера, или поменьше, хотя судя по даташиту больше 100 мА не будет кушать.



Аккумуляторы будут лучше всего по чистоте питания, но им все равно нужны доп конденсаторы и их надо менять периодически, неудобно. Если от сети питание, то понадобятся стабилизаторы, например LM317, 337.

[80000 0]

ааа, сложно, сложно! нет ли решения проще, где купить готовое решение? ,)



Касательно аккумуляторов, возможно использовать батареи от шуруповерта 12в? их как раз два проблема замены отпадает, слушай хоть круглые сутки да и емкость приличная.

[Bobby 5]

ааа, сложно, сложно! нет ли решения проще, где купить готовое решение? ,)

спам.

[8street 393]

Касательно аккумуляторов, возможно использовать батареи от шуруповерта 12в? их как раз два проблема замены отпадает, слушай хоть круглые сутки да и емкость приличная.

Можно. Только желательно, чтобы напряжение у аккумуляторов было одинаковое и разряжались они одинаково. А иначе будет постоянка на выходе.

Ну и по конденсатору на акки не забудьте навесить, 100-470мкФ.

[darth_vermin 12]

довольно полезный линк для владельцев STAX..помогает при замене ламп и настройке смещения

http://www.head-fi.org/t/415385/tube-ch ... 006t-ii/15

[darth_vermin 12]

посоветуйте несложную для повторения схему лампового усилителя для наушников на нагрузку 250-300Ом. Хочу сравнить со своим Ву аудио))

Блок питания уже собрал (высоковольтное напряжение могу выставить от 110 до 150в наверное, накал 6.3В)



[8street 393]

darth_vermin

Несложная схема - скорее всего бестрансформаторная. Хуже будет, чем WA6SE. Может лучше стоит его апнуть тогда?

[darth_vermin 12]

да мне просто интересно поковыряться - отвлекает...ну и интересно проверить квалификацию Джека Ву)

http://gilmore2.chem.northwestern.edu/p ... ff_prj.htm что-нить типа такого может?

трансы выходные в РФ продает ктио-нибудь приличного качества?

[MIF 0]

У кого-нибудь имеется разводка схемы печатной платы усилителя ну и питания можно заодно для Lehmann Audio Black Cube? можете скинуть?

Что интереснее будет леман, или данный сабж http://gilmore2.chem.northwestern.edu/p ... no_prj.htm никто не в курсе и без предположений ?

[marchenkovdmitry 6]

MIF



А зачем разводка? На спам у Китайцев можно купить готовую рублей за 500.

[victorvvo 511]

да мне просто интересно поковыряться - отвлекает...ну и интересно проверить квалификацию Джека Ву)

http://gilmore2.chem.northwestern.edu/p ... ff_prj.htm что-нить типа такого может?

трансы выходные в РФ продает ктио-нибудь приличного качества?

Трансформатор питания у вас хороший. Не могли бы указать его параметры? От этого зависит его пригодность для той или иной схемы.

Для наушников с таким сопротивлением (~ 300 Ом) можно сделать усилитель без выходного трансформатора. Например --

http://gilmore2.chem.northwestern.edu/p ... er_prj.htm

http://gilmore2.chem.northwestern.edu/p ... e1_prj.htm

[darth_vermin 12]

транс hammond 369AX

даташит - http://www.hammondmfg.com/pdf/5c0028.pdf

[elaptev 14]

Присоединяюсь к victorvvo,(какой ток у вторичной повышающей обмотки?),судя по габаритам транса,он подойдет для повторения

Laconic TLM 06.(http://gilmore2.chem.northwestern.edu/p ... er_prj.htm)-это тот же паравозик, только лампы другие и

соответственно анодное напряжение 350 вольт.с током порядка 40-50 ма.

А это (http://gilmore2.chem.northwestern.edu/p ... e1_prj.htm) WooAudio,тут анодное 150 вольт с током порядка 180-200 ма. боюсь ваш транс будет слабоват.Я собрал оба варианта,прилично работают,Особенно WooAudio-Darkvoice 336 SE.

[victorvvo 511]

транс hammond 369AX

даташит - http://www.hammondmfg.com/pdf/5c0028.pdf

Да, ток маловат и напряжение тоже...

Если полностью ламповый вариант, то для большинства известных схем, в том числе и с выходным трансформатором, желательно чтобы напряжение питания было хотя бы 180...190В.

Но можно, кстати, попробовать вот эту схему. Должно получится весьма неплохо. По току накала запаса у вас практически нет, может понадобится дополнительный накальный трансформатор.

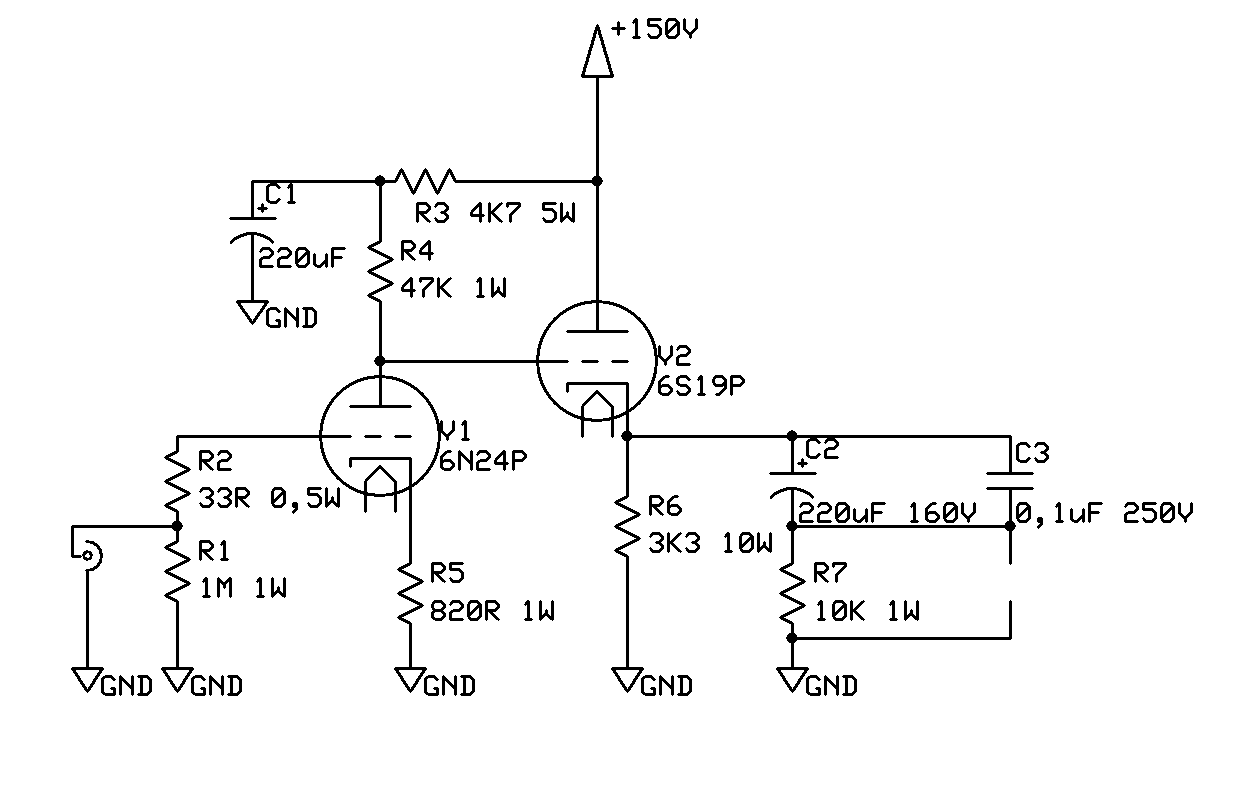

Первая лампа - двойной триод 6Н23П-ЕВ, вторая лампа - одиночный мощный триод 6С19П. R1 естественно, нужно взять переменный на 20...50К, R2 увеличить до, например 820 Ом. С2 должен быть качественный (Panasonic, Hitachi, CDE и т.п.) и его емкость лучше увеличить до 470...560 мкФ

[elaptev 14]

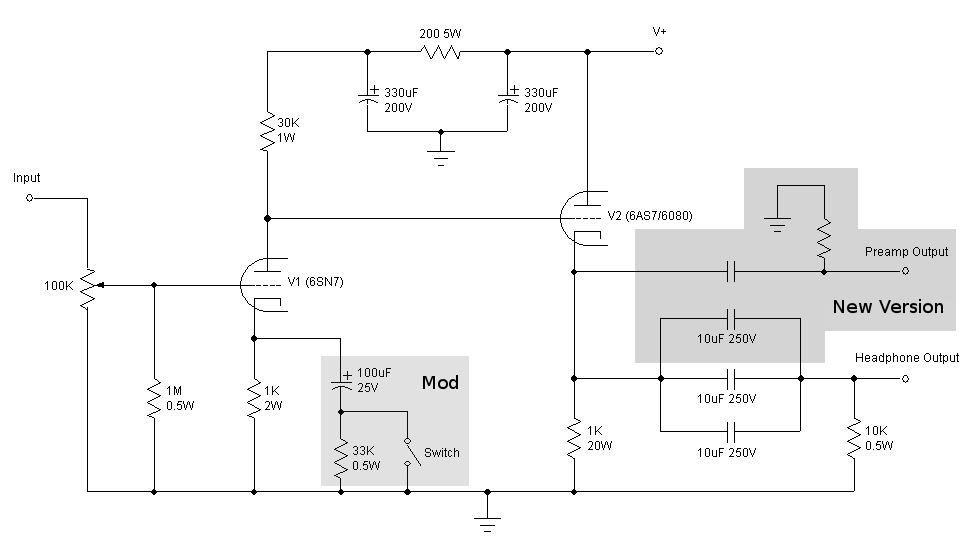

вот в соседней ветке, человек поделился схемкой Darkvoice 336SE. класс.

[8street 393]

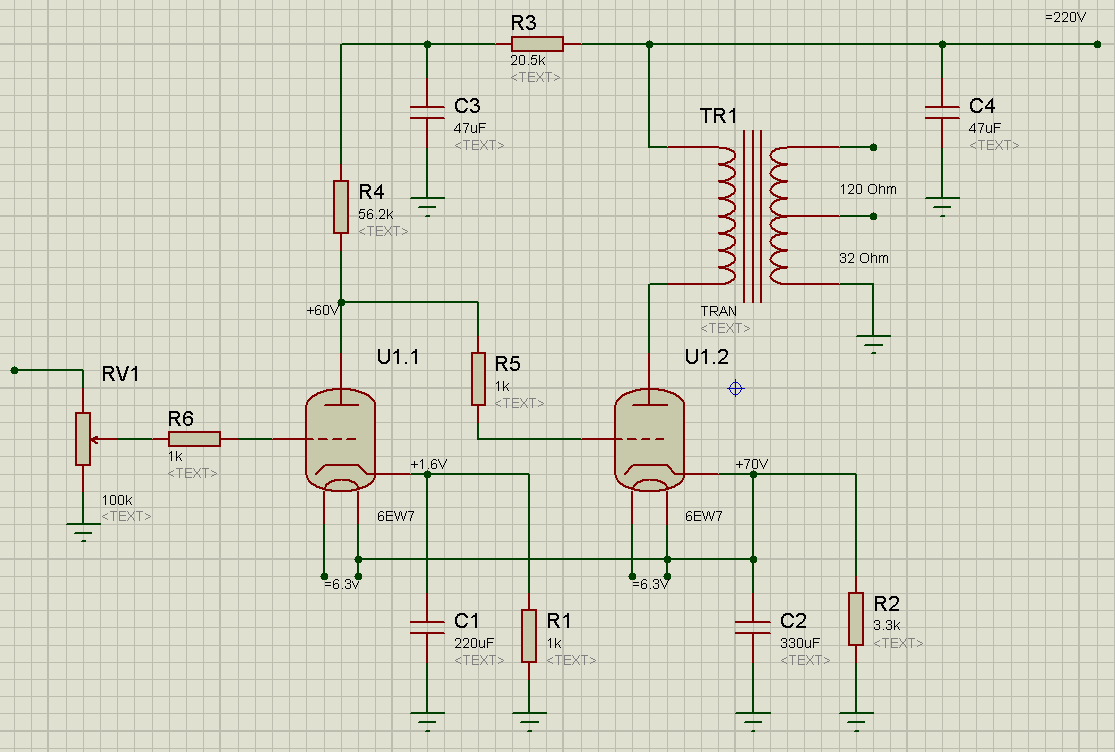

Кстати, если кому схемка ВУ нужна. Только, если что, я вам ничего не показывал. Хотя там ничего нового и нет, лофтин-уайт.

[MaxKur 7 2 Тракты]

А точной схемы Woo Audio 3/3+ нет ни у кого? хотелось бы понять входной каскад на 2-х 6922 как реализован.

[elaptev 14]

по входу стоит класический каскод.или мю повторитель.успел подглядеть пока Джек ВУ не успел убрать фото шасси изнутри, со своего сайта.Ну а дальше все как на Darkvoice336.Характер звука будет зависеть исключительно от бренда изготовителя ламп.(кстати зря расстались German Maestro GMP400,достойныe ушки.лучше чем Senn HD650)

[victorvvo 511]

Предлагаю вниманию общественности схему усилителя для высокоомных наушников. За основу была взята схема DarkVoice 336E- об особенностях которой я высказывался в посвященной этому усилителю теме.

Предлагаю назвать ее – «FineVoice» (см pdf файл)

Усилитель двухкаскадный, первый каскад – усилитель напряжения на половинке двойного триода 6SN7. его коэффициент усиления =14 Режим работы выбран на линейном участке ВАХ, поэтому характеристики каскада устойчивы к колебаниям напряжения источника питания. Напряжение анод-катод выбрано = 100...102V, ток покоя = 5...5.2 mA. Режим устанавливается подбором номинала катодного резистора.

В данном варианте схемы «голова управляет хвостом», то есть режим работы выходного каскада определяется режимом работы входного.

Выходной каскад – катодный повторитель на половинке мощного двойного триода 6AS7, коэффициент передачи = 0.5, выходное сопротивление примерно 100 Ом, максимальное выходное напряжение на нагрузке 300 Ом составляет 3.5V RMS. Как и у первого каскада режим работы выбран на линейном участке ВАХ, что обеспечивает устойчивость характеристик. Напряжение анод катод выбрано = 90V, ток покоя = 70 mA. Мощность, рассеиваемая на половинке 6AS7 в этом случае составляет 6.3Вт, что значительно меньше предельно допустимой (12 Вт)

Усилитель не критичен к напряжению источника питания, и сохраняет работоспособность в диапазоне питающих напряжений 200...250V.

Несколько слов о выборе номинала резистора R8. В этой схеме он может быть в диапазоне 1.7...2.5 кОм, от его номинала зависит уровень искажений и максимальный размах выходного напряжения. Для сопротивления нагрузки 300 Ом оптимальное значение R8 = 2.2 кОм. В качестве R8 желательно применить резистор в металлическом корпусе (Vishay, Mills) с допустимой мощностью рассеяния не менее 25 Вт. В процессе работы усилителя на этом резисторе выделяется примерно 12 Вт тепла, поэтому следует позаботиться о «свободном» монтаже и о циркуляции воздуха в корпусе усилителя.

Выходные конденсаторы С5, С6 следует применить максимально возможного-доступного качества. Хороший выбор – Hovland + Panasonic. Изменяя номинал С5, в некоторой степени можно регулировать «тональный баланс» звучания усилителя.

Резисторы R3, R5 обеспечивают устойчивую работу усилителя на ВЧ на пиках сигнала.

Наладка усилителя сводится к установке на аноде 6SN7 напряжения 100...105V. этого добиваются подбором резистора R7, обычно его номинал находится в пределах 410...500 Ом. При установке заданного режима работы первого каскада режим работы выходного каскада устанавливается автоматически.



Блок питания усилителя каких либо особенностей не имеет. Выпрямитель – двухполупериодный со средней точкой, пульсации выпрямленного напряжения фильтруется электронным фильтром на MOSFET транзисторе. Трансформатор TR1 должен обеспечить напряжение на вторичной обмотке 180+180V RMS при токе нагрузки не менее 200 mA, я применил Hammond 363CX. Накальный трансформатор должен быть расчитан на ток нагрузки не менее 4A, я применил Hammond 185C12 Диоды – обычные, серии FR, на обратное напряжение не менее 600V. Схема фильтра обеспечивает и плавное нарастание анодного напряжения при включении усилителя. Подбором резистора R12 в небольших пределах можно регулировать напряжение на выходе фильтра. Транзистор VT1 нужно установить на радиатор, как вариант – можно закрепить его через изолирующую прокладку на металлическое шасси усилителя. Конденсатор С9 должен быть очень качественным, с минимальным током утечки.

Накал ламп питается напряжением переменного тока, для снижения уровня проникновения помех по цепям накала потенциал накальных обмоток с помощью делителя напряжения R16 R17 «поднят» относительно «общего» примерно на + 20 Вольт..



Усилитель очень благодарно «отзывается» на качество примененых компонентов и, на мой взгляд, является одним из лучших усислителей для таких наушников, как, например Sennheiser HD800



Хорошего Звука,



Виктор

Phone_Amp_Vivc_Voice_002.pdf

[HeartTube 2]

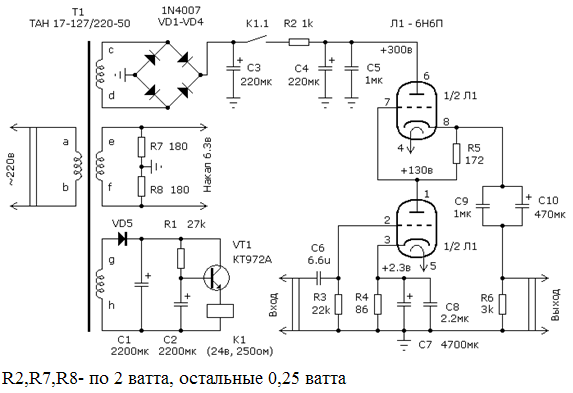

Какая схема лучше? Beyerdynamic 880 PRO

[Lukich 1 496]

Какая схема лучше? Beyerdynamic 880 PRO

Первая. Можно в катодах поставить одинаковый номинал резисторов, подобрав нижний по номинальному току покоя лампы. 6н6п потемнее и помузыкальнее чем 6н23п.

[elaptev 14]

Первая лучше.Пробовал обе.Согласен 6н6п,потемнее,зато луше держит низкоомную нагрузку.(катоднй резистор менять не стоит,рекомендую настоятельно)

[HeartTube 2]

На что влияет конденсатор C6 на первой схеме? На многих схемах этот конденсатор отсутствует, может убрать?

[Lukich 1 496]

На что влияет конденсатор C6 на первой схеме? На многих схемах этот конденсатор отсутствует, может убрать?

Конечно убрать. Защита-перестраховка.
