Схемотехника усилителей для наушников.

[Максим_В. 81]

Понятно. Короче все не так , если не моё.



[Victor 55]

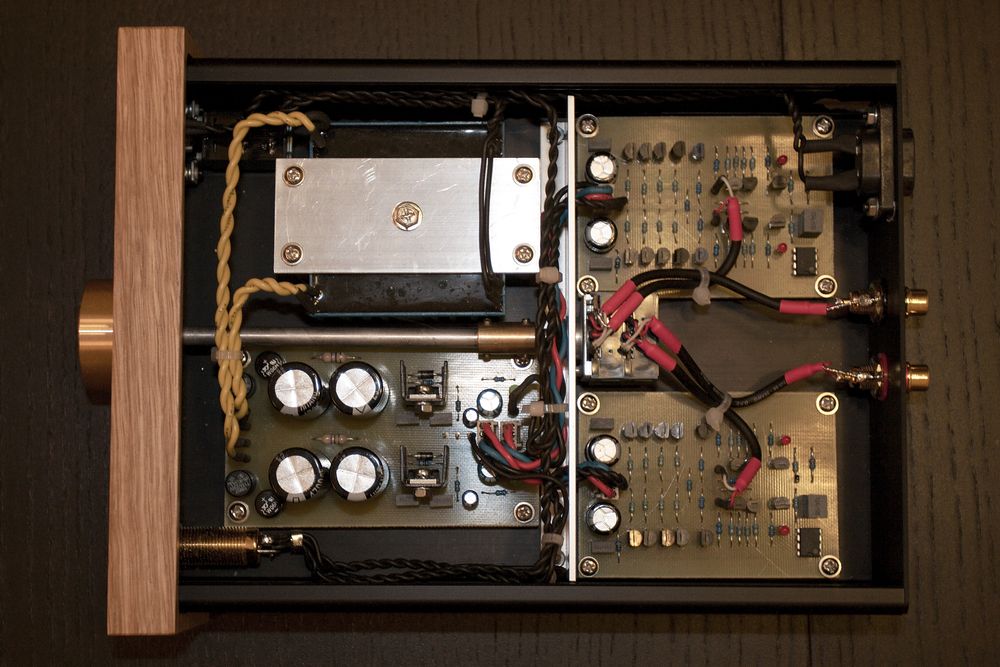

а вот, кстати, еще один любитель параллелить выходные маломощные транзисторы:

http://www.pavouk.or...o/en_index.html



видимо, он же в коммерческом исполнении:

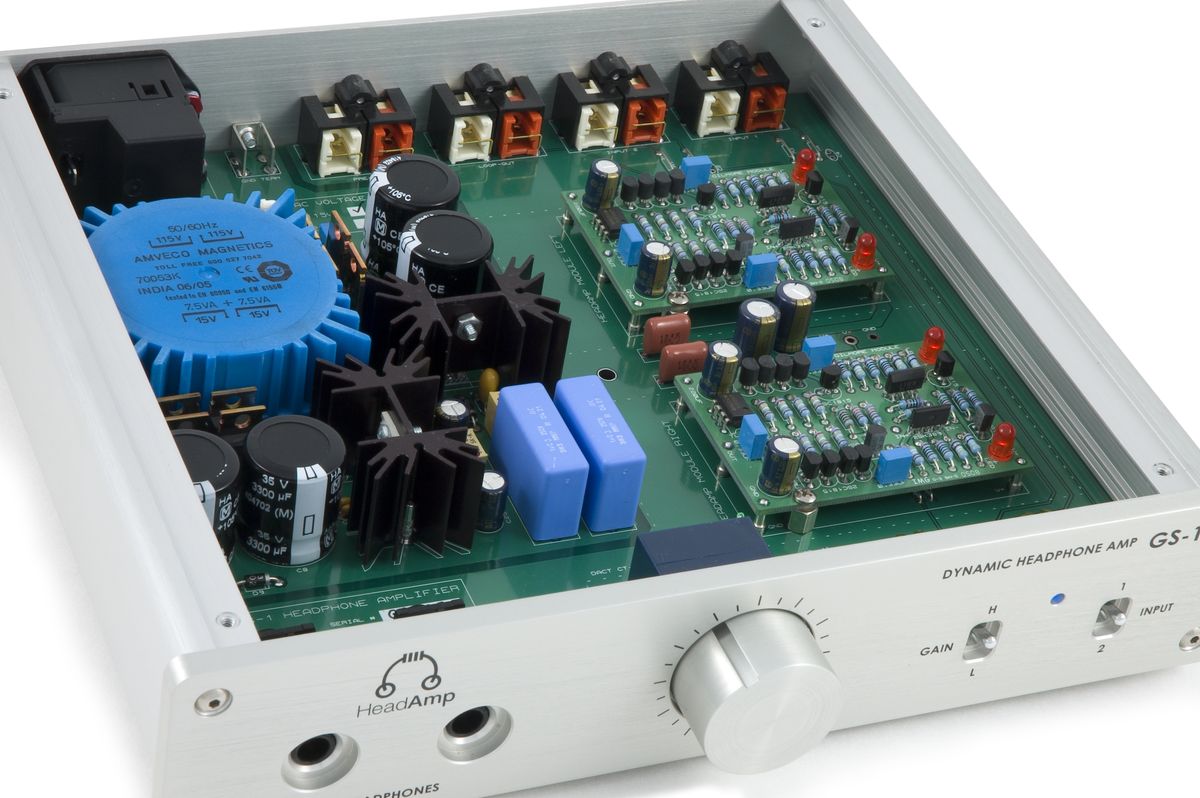

GS-1 HEADPHONE AMP/PRE-AMP

http://www.headamp.c...s/gs1/index.htm

http://www.headamp.com/home_amps/gsx/index.htm



Изменено 20 марта, 2016 пользователем Victor

[Victor 55]

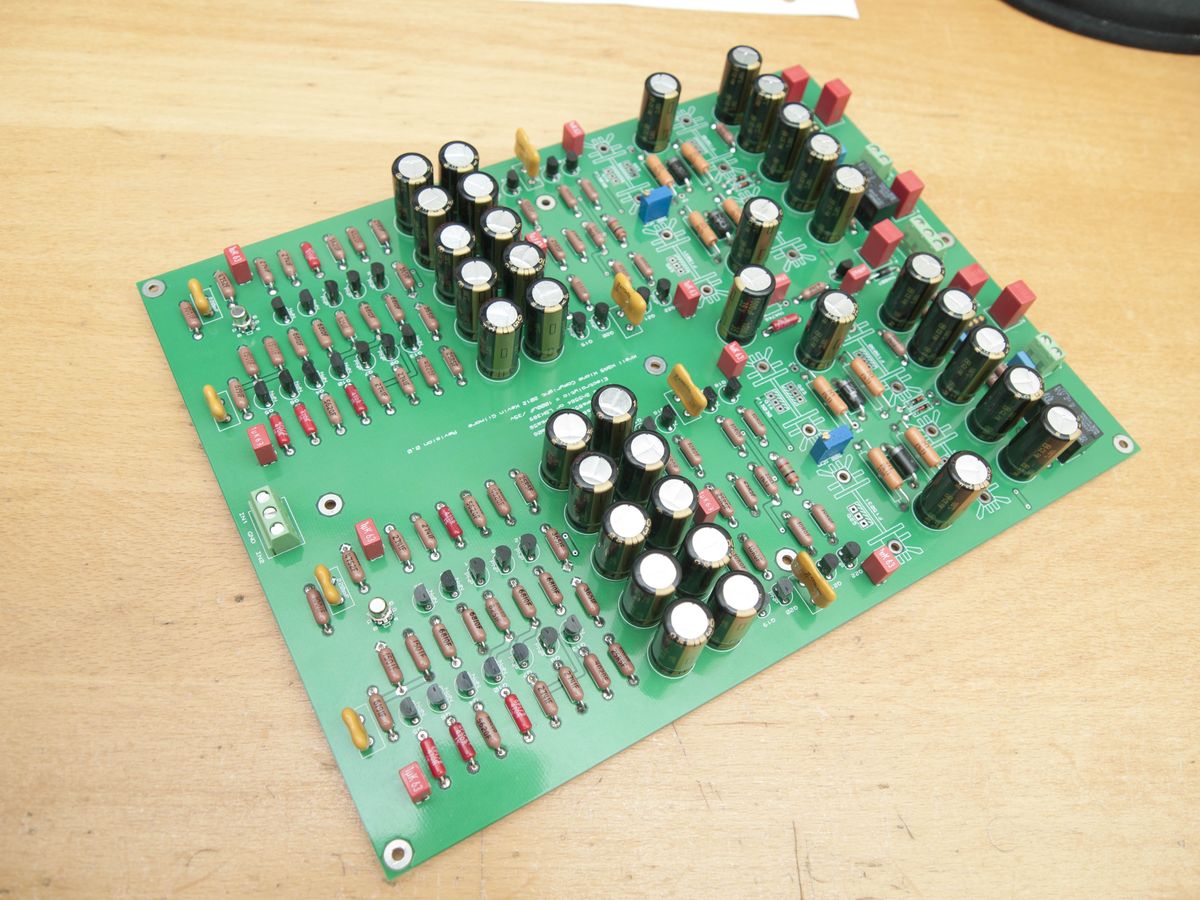

или этот, до кучи:

https://dynahi.wordpress.com/

[Максим_В. 81]

примитив

[Victor 55]

... маде ин Луизиана, профессионально и с любовью ) Изменено 20 марта, 2016 пользователем Victor

[Константин Мусатов 483]

или этот, до кучи:

https://dynahi.wordpress.com/

Он чуток лучше, чем перед ним. Однако смотрите, использованы 4 транзистора 2SC3421 в корпусе TO126 с емкостью коллектора 15 пФ. У Тошибы есть другой транзистор 2SC5171 в корпусе ТО220, который заменит 4 этих и имеет емкость коллектора 16 пФ, т.е. примерно как один из использованных.

А еще использование интегратора. Уж коли нельзя без интегратора, то надо ставить интегратор разностного сигнала, а не абсолютного, он не портит звук.

[Jaster 634 5 Тракты]

примитив



Примитив часто звучит лучше сложных схем.

[Victor 55]

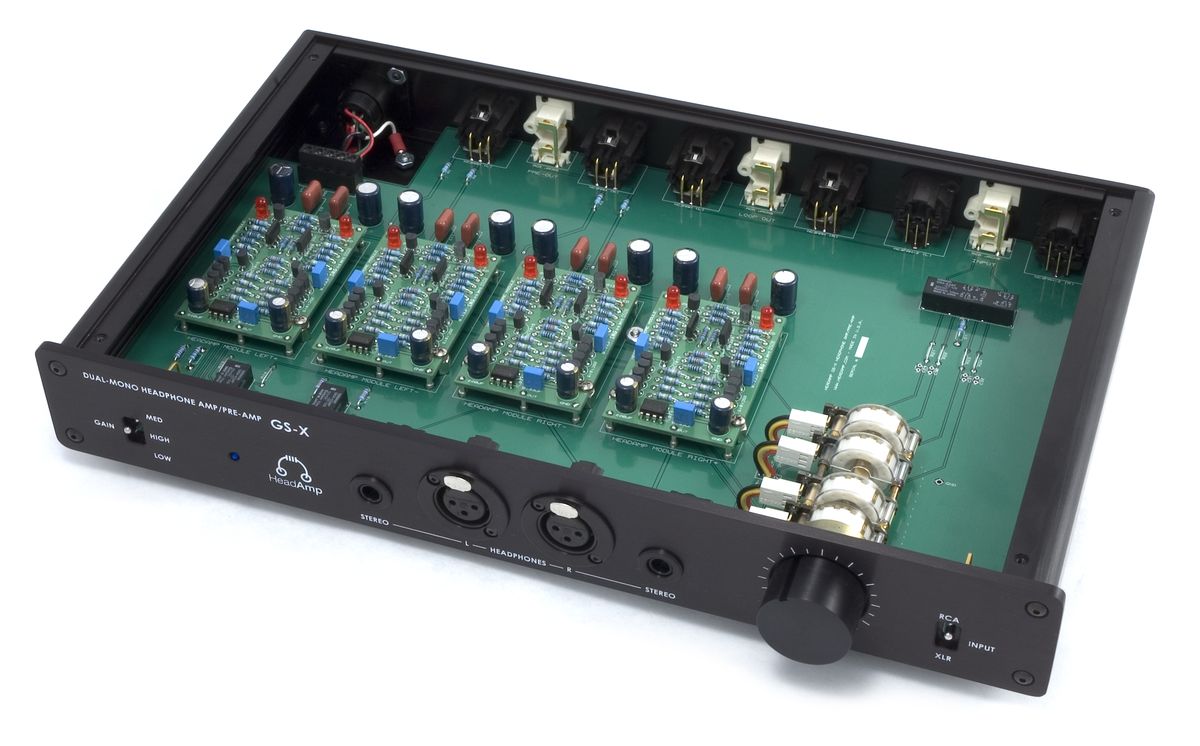

а вот и обзорчик примитива

HEADAMP’S STELLAR GSX MK2 BALANCED HEADPHONE AMPLIFIER

https://parttimeaudiophile.com/2014/04/11/headamp-gsx-mk2/

[Максим_В. 81]

примитив



Примитив часто звучит лучше сложных схем.

вы на каскад усиления по нвпряжению сначала посмотрите ,одиночный несогласованный с входным и выходным каскадом транзистор с общим эмиттером.Какой звук,вы о чем ?Обычный лич с его окрасом

[Константин Мусатов 483]

Примитив часто звучит лучше сложных схем.

Схемы - схемам розни. Однако, простые схемы часто берут не точностью, а окраской, неким эффектным оборотом в звуке. А может эффект процессор лучше поставить как VST плагин и включать и выключать по мере надобности?

[Victor 55]

ох, любят они транзисторы параллелить ))

Krell ksa5 klone

http://www.head-case...5-klone/?page=3

[AAB 780 6 Тракты]

А такой вопрос, на сайте khozmo, есть выбор из:

Series resistors: Vishay "nude" Zfoil

Shunt resistors: Takman REX

это можно сразу выбрать для 1 пот. или только 1 на выбор?

Изменено 20 марта, 2016 пользователем AAB

[Константин Мусатов 483]

А такой вопрос, на сайте khozmo, есть выбор из:

Series resistors: Vishay "nude" Zfoil

Shunt resistors: Takman REX

это можно сразу выбрать для 1 пот. или только 1 на выбор?

Перечитал ваш вопрос несколько раз, но так и не понял его сути.

[Максим_В. 81]

Так уходят от применения радиаторов ,снижают рассеивание тепла на одном элементе .

[AAB 780 6 Тракты]

Константин Мусатов, http://www.khozmo.com/products_dale_shunt.html

Series resistors и Shunt resistors - это разные вещи?

[Victor 55]

снижают рассеивание тепла на одном элементе .

угу, может это важнее, чем малая емкость перехода одного мощного транзистора?

[Константин Мусатов 483]

Константин Мусатов, http://www.khozmo.co...dale_shunt.html

Series resistors и Shunt resistors - это разные вещи?

Series - резисторы, включаемые последовательно с сигналом. Наиболее критичное положение в схеме с точки зрения звука.

Shunt - резисторы, включаемые с сигнала на землю. По сути, они вычитают свои недостатки из сигнала.

[Максим_В. 81]

радиатор из специализированного профиля дороже дюжины мелких пластиковых транзисторов. Чистый прагматизм

[Константин Мусатов 483]

снижают рассеивание тепла на одном элементе .

угу, может это важнее, чем малая емкость перехода одного мощного транзистора?

Только вот элементы разные. Что одному 1 Вт много, то другому 10 Вт - плевое дело

[Максим_В. 81]

Каждый конструктор сходит с ума по своему.Может лепят из того,что есть неликвидного? . Вот это мне кажется более убедительным фактором

[Victor 55]

радиатор из специализированного профиля дороже дюжины мелких пластиковых транзисторов. Чистый прагматизм

а я давно подозревал ихнее буржуинство в желании надуть простого и доверчивого советского человека,

цена-то УНЧ $2,499 !

а радиаторы у них золотые )

[Максим_В. 81]

Там бы токовое зеркало в уне применить умощненное .Звук бы стал намного лучше и ток короткого замыкания был бы ограничен

[Victor 55]

и радиаторов пару, чтобы цену оправдать )

[Максим_В. 81]

Если чесно,то это мне уже не интересно. Я склонясь ктелефонниках к выхлопу на усложннённом параллельном усилителе ,т.н. алмазный буфер или камням с таким выхлопом

[Victor 55]

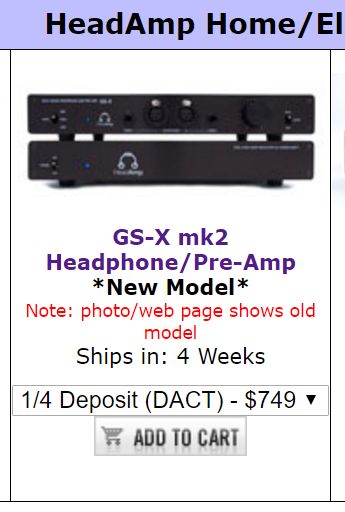

упс, цена снижена до $749 (наверное сняли радиаторы)

Ok,

пойду огород поливать

Изменено 20 марта, 2016 пользователем Victor
